唯冠WINNERWOEK变量叶片泵VPS-F-12-A VPS-F-15-B油泵 液压泵
一、叶片泵系列（PVF / PVL / PVDP / PVDF）
PVF 单联定量叶片泵
PVF-20-70-11, PVF-30-70-11, PVF-40-70-11
PVL 双联定量叶片泵
PVL12-31-47-FR, PVL2-65-FR
PVDP 变量叶片泵（单联）
PVDP-3-70-3-7-11
PVDF 变量双联叶片泵
PVDF-30-70-30-70-11
二、齿轮泵系列（HGP 全系列）
HGP-1A 高压齿轮泵
HGP-1A-F1R-X-2B-10, HGP-1A-F2R-X-2B-10, HGP-1A-F3R-X-2B-10, HGP-1A-F4R-X-2B-10, HGP-1A-F5R-X-2B-10, HGP-1A-F6R-X-2B-10, HGP-1A-F8R-X-2B-10
HGP-2A 高压齿轮泵
HGP-2A-F2R-X-2B-10, HGP-2A-F2.5R-X-2B-10, HGP-2A-F3R-X-2B-10
HGP-3A 高压齿轮泵
HGP-3A-F11R-X-2B-10, HGP-3A-F17R-X-2B-10, HGP-3A-F19R-X-2B-10, HGP-3A-F19L, HGP-3A-F30R-X-2B-10
三、电磁换向阀（WE 系列）

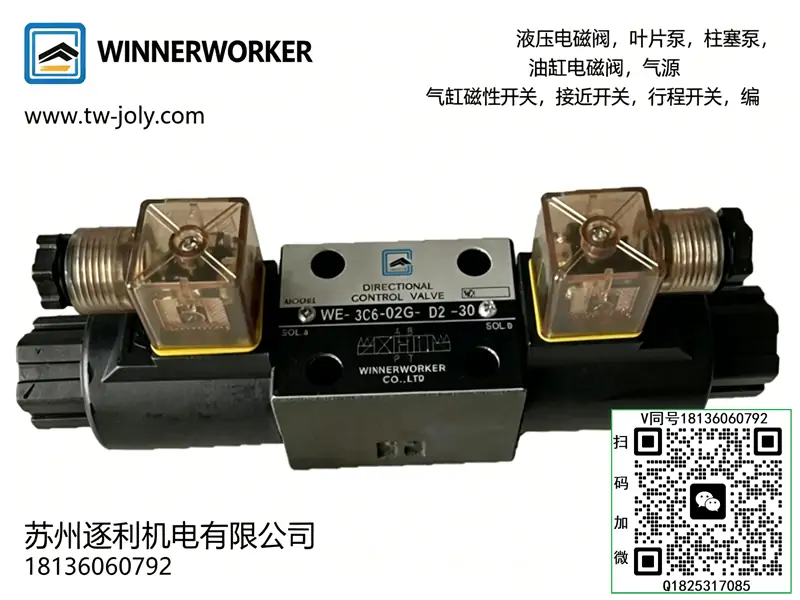

WE-3C2-02G-D2-30, WE-3C3-02G-D2-30, WE-3C4-02G-D2-30, WE-3C5-02G-D2-30, WE-3C6-02G-D2-30, WE-2B2-02G-D2-30
四、溢流阀 / 电磁溢流阀（DB / DBW / BG）
DBW 电磁溢流阀
DBW-10G-2-D2-30, DBW-03G-3-D2-30
BG 溢流阀
BG-03-0-30-A, BG-03-1-30-A, BG-06-0-30-A, BG-10-0-30-A
五、叠加阀系列（MPC / MTC / MRV 等）
MPC 液控单向阀
MPC-02W-20
MTC 单向节流阀
MTC-02-A-K-20
MRV 叠加溢流阀
MRV-02P-3-30
六、压力继电器（DNM）
DNM-02P-250K-21B, DNM-02W-250K-21B-51H
七、其他常见阀型号（补充）
DB-03G-3-30, DB-10G-2-30, SWH-G02-C2-D24
一、型号释义
- VPS：低压限压式变量叶片泵系列
- F：安装形式 / 结构规格代号
- 12：公称排量 12mL/r
- A：旋转方向、结构版本配置代号
二、结构组成
由泵体、转子、叶片、定子偏心环、压力反馈变量机构、调压弹簧、压力调节组件、前后端盖、轴承、轴封及密封件组成；整体集成卧式结构，内置自动变量补偿机构。
三、工作原理
电机带动转子旋转，叶片靠离心力和液压力紧贴定子内壁，形成密闭容腔完成吸油、压油输送；
设备空载轻载时，定子偏心量大，输出大流量，执行元件快速动作；
系统压力升至设定阈值，油压推动变量机构改变定子偏心量，流量自动减小，进入高压小流量保压状态，自适应匹配负载，自动节能稳压。
四、核心技术参数
- 公称排量：12mL/r
- 工作压力：中低压常规工况等级
- 适配转速：900～1800r/min
- 基准工况转速：1450r/min
- 适用介质：ISO VG32、VG46 抗磨液压油
- 适用油温：15℃～65℃
五、性能特点
- 负载自动变量，保压工况流量降低，发热量小、能耗低；
- 运行平稳，流量压力脉动小，整机噪音低；
- 内部精密配合，内泄漏小，容积效率稳定；
- 自带压力限定保护，简化液压回路配置；
- 结构紧凑，拆装简单，维护便捷，适合长期连续运行。
六、安装使用规范
- 按标识转向运行，严禁反转；
- 吸油管路密封严实、管径适配，不得漏气，防止吸空、异响、压力波动；
- 油箱保持标准油位，吸油回路配置滤网，保证油液清洁度；
- 压力调节从低压逐步上调，禁止一次性调至高压极限；
- 泵与电机同轴度校正到位，避免偏载磨损、轴封渗油；
- 定期更换液压油及滤芯，防止杂质造成叶片卡滞、压力失常。
七、适用工况
应用于中低压液压系统，作为小型液压站动力源，适配机床、木工机械、轻工自动化设备、油压工装等需要快速进给与保压循环的液压油路。
