NEURON纳荣电磁阀LV-25-QB CA-10C-30 CA-03C-03 DR-01M-PP-HL节流阀
BRD 系列：BRD-01M-P,BRD-OIM-P
CA 系列：CA-02C-03,CA-03C-03
DR 系列：DR 01M-PP-HL,DR-01M-PA-M,DR-01M-PB-M,DR-01M-PP-HL,DR-01M-PP-M,DR-01M-PP-SS,DR-02C-H,DR-02C-HL,DR-02C-M,DR-02G-HL,DR-02G-SS
FCA 系列：FCA-03C-03
LV 系列：LV-16-F-05,LV-25-F-05,LV-32-B-NV,LV-32-C-05 + BOLT,LV-32-D-20,LV-40-B,LV-40-B-NV,LV-40-C-05
QBR 系列：QBR-03C,QBR-03C-M,QBR-06C-M-HV,QBR-06G
RD 系列：RD-03C,RD-03C-M

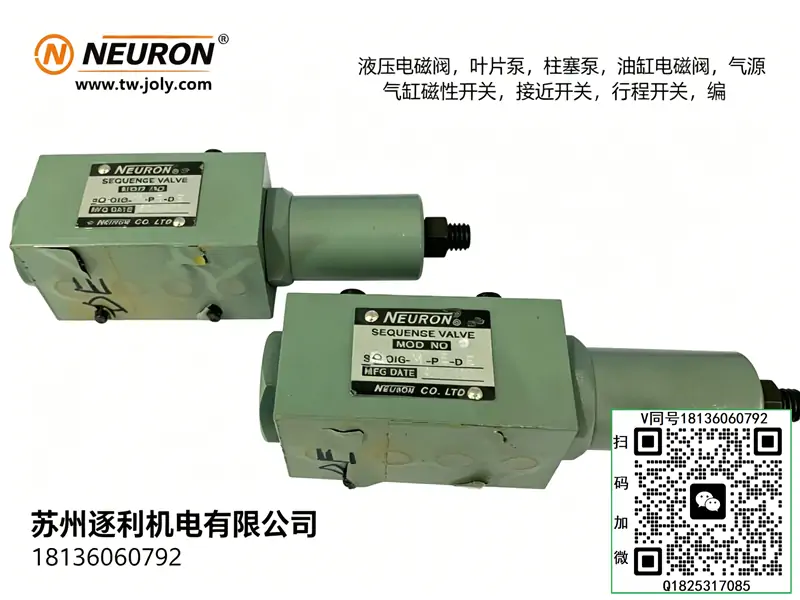

SQ 系列：SQ-01G-M-PE-DE,SQ-QIG-M-P-E-DE
THC 系列：THC-06C
LV-25-QB 液压阀详解
LV-25-QB 是直动式自控卸荷阀（带单向阀），属压力控制阀，核心用于蓄能器补油、高低压泵卸荷、系统节能，具备无脉冲跳变切换、低噪声、高可靠特性。
一、型号编码规则
- LV：系列代号，直动式卸荷阀（自控跳变型）
- 25：公称通径 25 mm（NG25），适配流量 120 L/min
- Q：单向阀内置，保压无泄漏
- B：调压范围 3.5–105 bar（低压级），标准预设 70 bar
二、结构组成（集成化设计）
- 阀体：高强度锻钢，集成 P（泵口）、A（负载口）、R（回油口），流道优化、压降小
- 主阀芯（锥阀）：淬火合金钢，锥面精密研磨，零泄漏密封
- 调压弹簧：高强度合金钢丝，线性度好、疲劳寿命长
- 单向阀（内置）：锥阀式，开启压力 0.5 bar，保压时严密封隔 A/P 口
- 调节组件：旋钮 + 锁紧螺母，带刻度、可锁定，防止误触
- 密封件：丁腈橡胶（NBR），适配 −20℃～+80℃，可选 FKM 高温密封
三、工作原理（自控跳变，无脉冲）
- 加载状态（系统压力＜设定值） 泵压力油从 P→A 通，单向阀开启，向负载 / 蓄能器供油；R 口关闭，泵带压做功。
- 卸荷状态（系统压力＝设定值） A 口压力达到弹簧设定值，主阀芯瞬时跳变，P→R 大通（泵无压回油，卸荷）；同时单向阀关闭，A 口保压（蓄能器维持负载压力）。
- 复位加载（系统压力降至设定值−13%） A 口压力回落至设定值约 87% 时，弹簧力克服液压力，主阀芯跳回原位，P→A 重新导通，泵再次加载补油；全程无脉冲、无压力冲击。
四、核心参数（标准工况）
- 公称通径：25 mm（NG25）
- 最大流量：120 L/min
- 调压范围：3.5–105 bar（B 型弹簧）
- 标准预设压力：70 bar
- 切换压差：约 13%（回差小、稳定性高）
- 卸荷压力：≤2 bar（低压损失、节能）
- 单向阀开启压力：0.5 bar
- 工作温度：−20℃～+80℃（NBR）/ −20℃～+120℃（FKM）
- 介质粘度：10–420 cSt（推荐 32–68 cSt 抗磨液压油）
- 安装方式：板式（ISO 5781）/ 管接式可选
- 重量：≈4.5 kg
五、性能优势
- 自控跳变，无冲击：独立于脉冲的跳变开关，切换无压力尖峰、无噪声，保护系统与元件。
- 节能高效：高压保压时泵零压卸荷，能耗降低 70%+，发热少、寿命长。
- 保压可靠：内置无泄漏单向阀，A 口保压持久，适合蓄能器保压回路。
- 结构紧凑：集成卸荷 + 单向功能，体积小、安装空间小，靠近泵安装效果最佳。
- 抗污染强：锥阀结构 + 大间隙设计，对油液污染不敏感，适应工业恶劣工况。
六、典型应用
- 蓄能器系统：注塑机、压铸机、液压夹具，保压时泵卸荷、蓄能器供高压
- 高低压泵回路：高压小流量 + 低压大流量泵，低压泵空载卸荷、节能
- 试验台 / 液压工具：间歇高压工况，降低能耗、减少发热
- 工程机械：夹紧 / 制动回路，保压时泵卸荷，提升效率
七、使用注意
- 安装位置：尽量靠近液压泵，缩短卸荷流道、减少压降
- 油液清洁：建议 10 μm 过滤，延长阀芯与密封寿命
- 压力设定：长期工作压力建议≤90 bar，避免弹簧疲劳
- 回油阻力：R 口直接回油箱，背压≤2 bar，防止卸荷不畅
- 锁定调节：压力设定后锁紧螺母，防止振动漂移
本文由苏州逐利机电整理发布，如需转载请浏览来源及出处，原文地址：http://www.tw-joly.com/yyf/954.html
