NEURON纳荣节流阀CA-02C-30电磁阀LV-25-C-05+BOLT
BRD 系列：BRD-01M-P,BRD-OIM-P
CA 系列：CA-02C-03,CA-03C-03
DR 系列：DR 01M-PP-HL,DR-01M-PA-M,DR-01M-PB-M,DR-01M-PP-HL,DR-01M-PP-M,DR-01M-PP-SS,DR-02C-H,DR-02C-HL,DR-02C-M,DR-02G-HL,DR-02G-SS
FCA 系列：FCA-03C-03
LV 系列：LV-16-F-05,LV-25-F-05,LV-32-B-NV,LV-32-C-05 + BOLT,LV-32-D-20,LV-40-B,LV-40-B-NV,LV-40-C-05
QBR 系列：QBR-03C,QBR-03C-M,QBR-06C-M-HV,QBR-06G
RD 系列：RD-03C,RD-03C-M

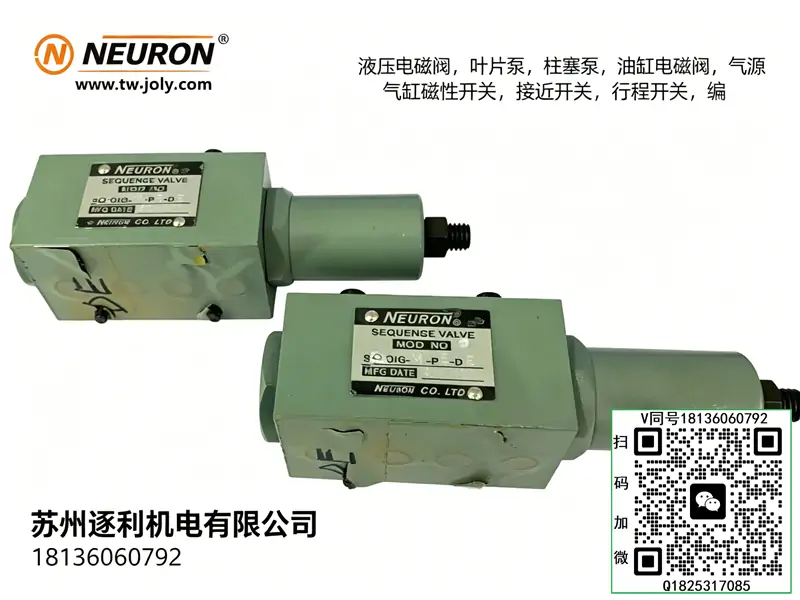

SQ 系列：SQ-01G-M-PE-DE,SQ-QIG-M-P-E-DE
THC 系列：THC-06C
CA-02C-30 液压阀详解
CA-02C-30 属于叠加式先导溢流阀（压力控制阀），用于系统限压、稳压、溢流保护，是中低压系统通用型压力阀，具备调压稳定、低噪声、叠加安装紧凑等特点。
一、型号编码规则
- CA：系列代号，叠加式溢流阀（P 口溢流）
- 02：规格代号，公称通径 6mm（NG02），适配流量 30L/min
- C：调压范围0.5–14MPa（5–140bar），标准预设 7MPa（70bar）
- 30：设计版本号，代表第 30 代优化设计
二、结构组成（叠加式集成设计）
- 阀体：高强度合金铸铁，集成 P（进油）、T（回油）、A/B（叠加通油）口，底面标准叠加安装面。
- 主阀芯（锥阀）：淬火合金钢，锥面精密研磨，密封可靠、溢流噪声低。
- 先导阀芯（滑阀）：小直径精密滑阀，控制灵敏度高、调压稳定性好。
- 调压弹簧：高强度合金钢丝，线性度优、疲劳寿命长，带刻度调节 + 锁紧螺母。
- 阻尼孔：先导腔微型阻尼，抑制压力脉动、减少振动噪声。
- 密封件：丁腈橡胶（NBR），适配−20℃～+80℃，可选 FKM 高温密封。
三、工作原理（先导式两级减压溢流）
- 常态（系统压力＜设定值） 主阀芯在弹簧力作用下关闭，P→T 不通；油液经先导阻尼孔作用于先导阀芯，无溢流、系统保压。
- 溢流（系统压力＝设定值） P 口压力升至弹簧设定值，先导阀芯开启，主阀芯上腔泄压；主阀芯上下腔形成压差，主阀开启、P→T 溢流，限制系统压力继续升高。
- 稳压（负载波动） 负载增大→压力升高→溢流增大；负载减小→压力降低→溢流减小；动态平衡、维持压力稳定。
四、核心参数（标准工况）
- 公称通径：6mm（NG02，1/4"）
- 最大流量：30L/min
- 调压范围：0.5–14MPa（5–140bar）
- 最高工作压力：14MPa（140bar）
- 回油背压：≤0.5MPa（建议直接回油箱）
- 溢流噪声：≤65dB（低噪声设计）
- 工作温度：−20℃～+80℃（NBR）
- 介质粘度：10–420cSt（推荐 32#/46# 抗磨液压油）
- 安装方式：叠加式（ISO 4401-02 标准安装面）
- 重量：≈0.8kg
五、性能优势
- 调压精准稳定：先导式结构 + 阻尼设计，压力波动小、重复精度高，适合精密压力控制。
- 低噪声低振动：锥阀主阀芯 + 微型阻尼，溢流噪声低、无高频振动，改善系统工况。
- 叠加安装紧凑：标准 02 通径叠加面，可与其他叠加阀（单向 / 节流 / 减压）组合，节省安装空间。
- 安全过载保护：系统压力超限自动溢流，保护泵、阀、管路及执行元件，防止过载损坏。
- 抗污染能力强：先导级大间隙设计，对油液污染不敏感，适应工业恶劣工况。
六、典型应用
- 液压泵站：中低压系统（≤14MPa）主溢流阀，限压保护 + 稳压
- 机床液压：夹紧 / 进给回路，精确压力控制、保压稳定
- 工程机械：小型挖掘机、装载机液压系统，过载保护、压力调节
- 液压夹具：保压回路，维持夹紧力稳定、防止压力漂移
- 试验设备：压力试验机，无级调压、压力稳定
七、使用注意事项
- 安装位置：叠加安装在泵出口与方向阀之间，P 口接泵、T 口直接回油箱。
- 油液清洁：建议 10μm 过滤，延长阀芯与密封寿命，减少卡滞风险。
- 压力设定：长期工作压力建议≤12MPa，避免弹簧疲劳；调节后锁紧螺母防振动漂移。
- 回油阻力：T 口背压≤0.5MPa，否则会升高设定压力、影响稳压精度。
- 系统匹配：最大流量≤30L/min，超流量易导致压力失控、噪声增大。
