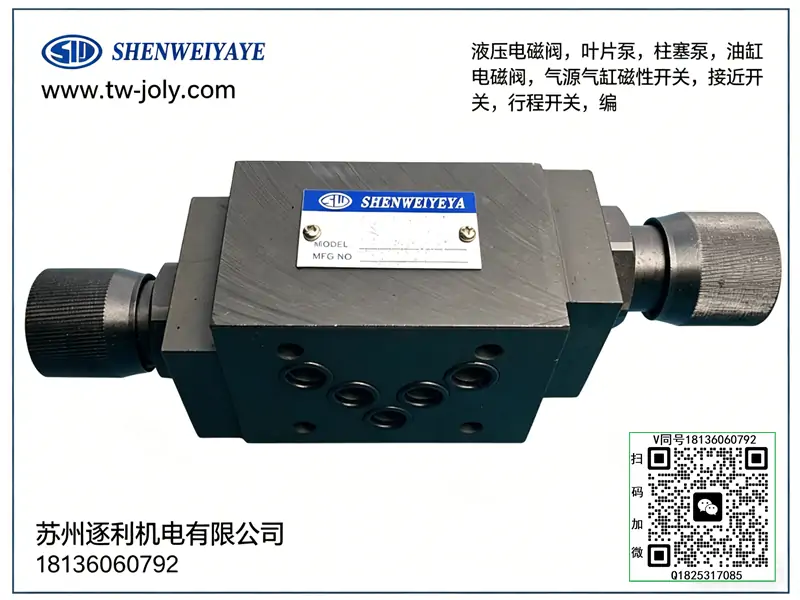

SHENWEIYEYA铸铁材质液压电磁溢流阀Y-F10D-P/O

24EHU-F6B-R，24EO-F10B-W，24EO-F6B-R

2AY-F10D-AB(BA)，2AY-F10D-AB（BA）-1，2AY-F16D-AB（BA）-1，2AY-F20D-AB（BA）-1，2AY-F6D-AB(BA)，2AY-F6D-AB（BA）-1

2LA-F16D-ABU，2LA-F6D-ABU

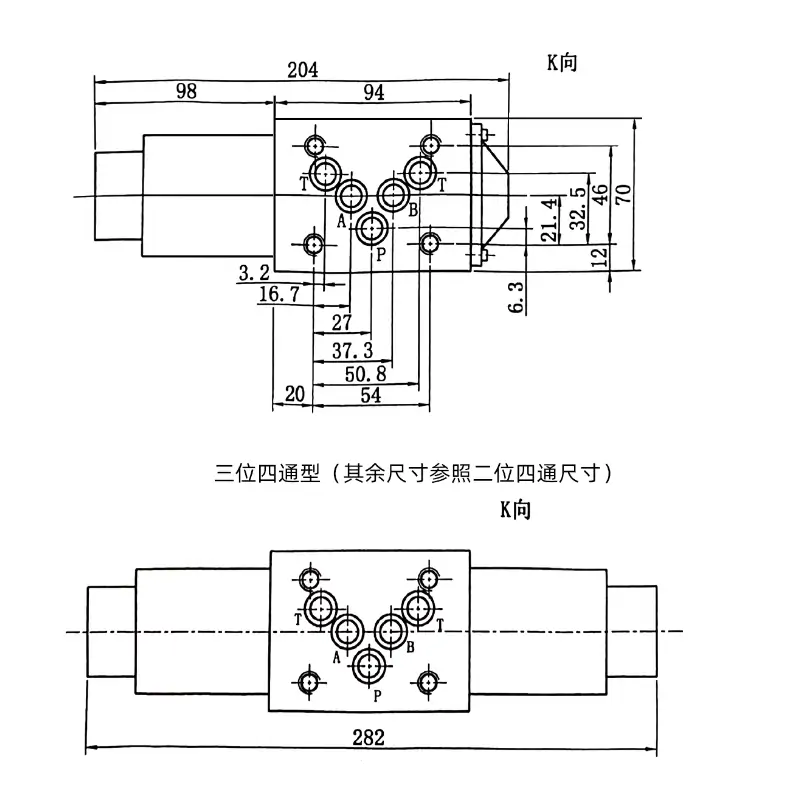

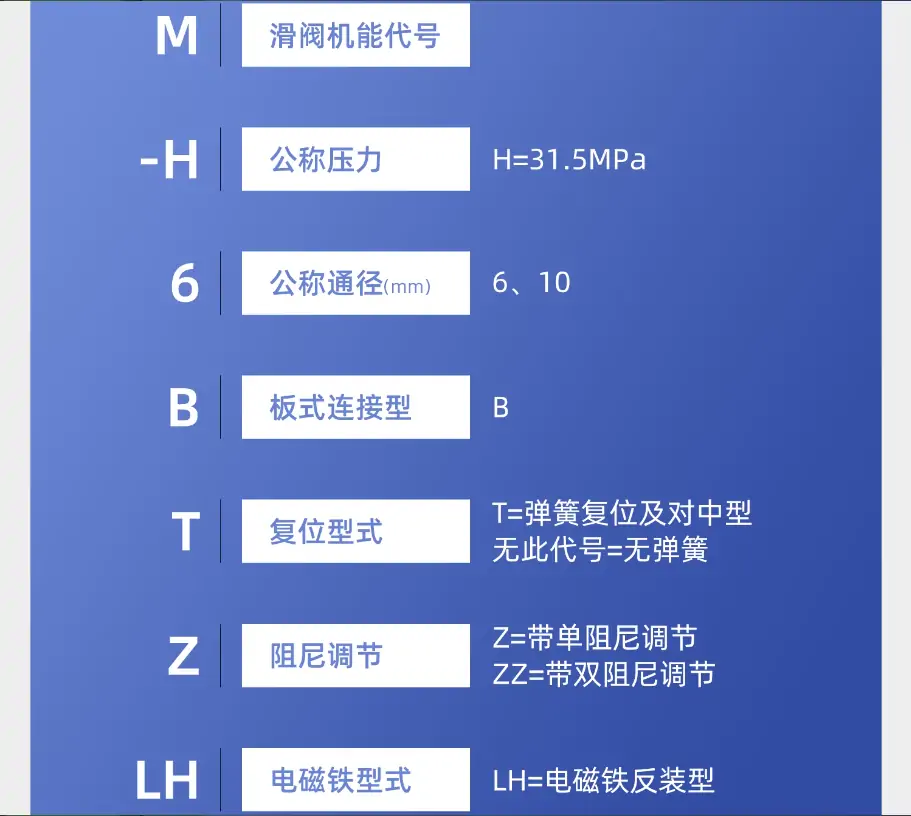

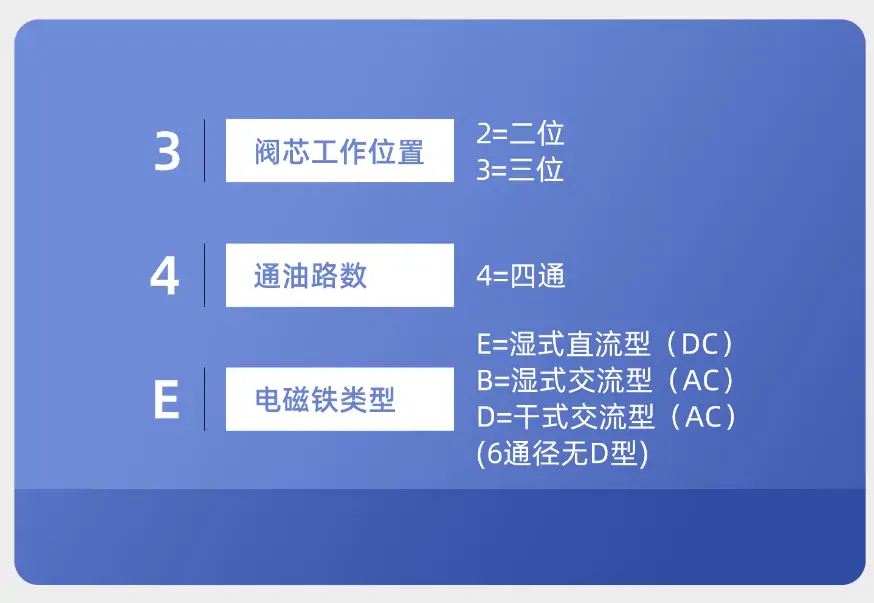

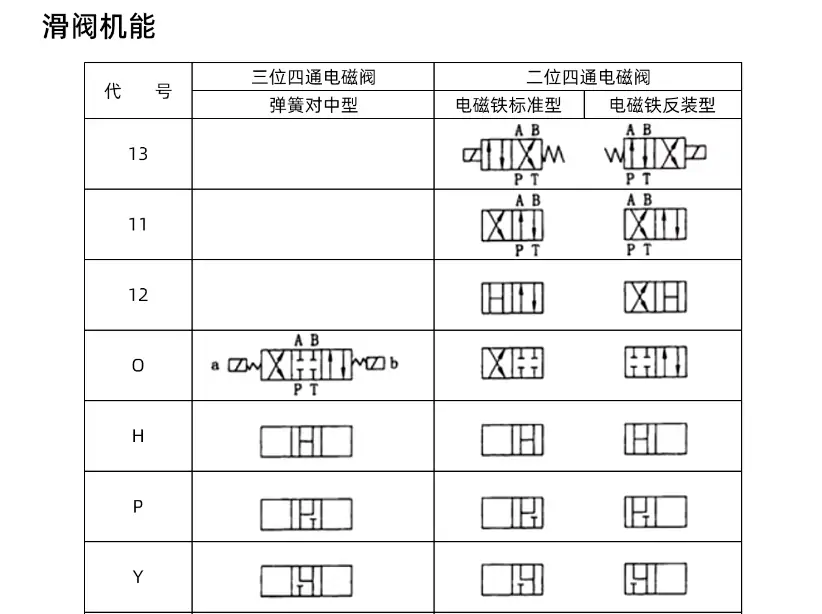

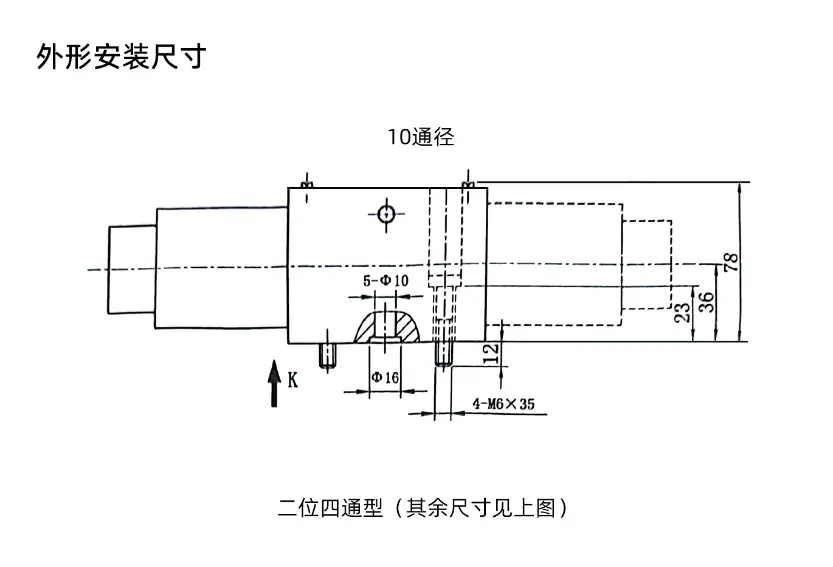

34B0-B10H-T，34BO-H10B-T

34BH-B10H-T，34BH-H10B-T

34BK-B10H-T，34BK-H10B-T

34BM-B10H-T，34BM-H10B-T

34BY-B10H-T，34BY-H10B-T

34E0-B10H-T，34EO-H10B-T

34EH-B10H-T，34EH-F10B，34EH-H10B-T

34EM-B10H-T，34EM-H10B-T

34EY-B10H-T，34EY-F10B，34EY-H10B-T

4WEH16E-50/G24

AY-F10D-A（B）-1，AY-F10D-B（A）-1，AY-F16D-A（B）-1，AY-F16D-AB（BA）-1，AY-F16D-B（A）-1，AY-F20D-A（B）-1，AY-F20D-B（A）-1，AY-F6D-A（B）-1，AY-F6D-B（A）-1

E35DO-63，E35DO-63

J-F10D-P(A)-1，J-F10D-P(B)-1，J-F10D-P-1，J-F16D-P-1，J-F6D-P-1，J-Fc10D-P

LAE-F6/10D-BU

LA-F10D-A-1，LA-F10D-AU-1，LA-F10D-P-1

LAF-F10D-P1P/P

LALF-F10D3-P1P/P，LALF-F10D-P1P/P

LE-F10D-A，LE-F10D-B，LE-F16D-B

LEH-F10D-A，LEH-F10D-B，LEH-F16D-B

L-F10D-O-1，L-F10D-P-1

MQAD-F10-A-E24L，MQAD-F10-AU-E24L

MQADH-F10-B-E24L，MQADH-F10-BU-E24L

MYDI-FC10-P/T-E24L-20

PD-Fa6D-P

QAE-F6/10D-A，QAE-F6/10D-AU，QAE-F6/10D-B，QAE-F6/10D-BU，QAE-F6/16D-A，QAE-F6/16D-AU，QAE-F6/16D-B，QAE-F6/16D-BU，QAE-F6D-AU

XA-F10D-A，XA-F10D-AU，XA-F10D-B，XA-F16D-B，XA-Fa10D-B，XA-Fa10D-B-1，XA-Fa6/10D-B，XA-Fa6D-B

X-F10D3-P

XY-F10D-P/0

Y1-F16D-A/O-1，Y1-F16D-P/O-1，Y1-F6D-P/O，Y1-Fa10D-P/O，Y1-Fc10D-A/O，Y1-Fc6D-P/O

YEH-001，YEH-F10D-P/O，YEH-FC10D-P/0，YEH-FC10D-P/O，YEH-FC16D-P/O

Y-F10D-P/O-1，Y-F6D-P/O

Y-Fa10D3-P/T，Y-Fa6D-P/T

ZDB10VA-2-40B/315

先说明：Y-F10 为通用型溢流阀型号标识，F10 代表通径规格，Y 代表溢流阀结构形式，整体属于直动式/先导式溢流阀，用于液压系统调压、稳压、安全保护、卸荷。

一、型号含义

• Y：溢流阀（压力控制阀类）
• F10：公称通径 10mm 系列
• 常见同系列：F6、F10、F16、F20 等，仅通径与流量不同。

二、核心结构

1. 阀体

• 铸铁/锻钢整体铸造，内部开有进油口 P、回油口 T，部分带遥控口 X。
• 内部形成主阀腔、先导腔、阻尼孔通道。

2. 阀芯（主阀芯）

• 锥阀或滑阀结构，多数为锥面密封，密封性更好。
• 依靠弹簧力与液压力平衡，控制 P→T 通断。
• 与阀座配合形成高压密封副。

3. 调压弹簧

• 位于阀芯上部，提供设定压力的基准力。
• 弹簧刚度决定调压范围与压力稳定性。
• 弹簧预紧力越大，溢流开启压力越高。

4. 调节螺杆/旋钮

• 旋转可改变弹簧预压缩量，实现压力无级调节。
• 外部带锁紧螺母，防止工作中压力漂移。

5. 先导阀芯（先导式结构内置）

• 小锥阀+小弹簧，控制主阀芯背压。
• 先导阀先开启，通过阻尼孔形成压差，推动主阀芯打开。
• 实现低压小流量控制高压大流量，调压更平稳。

6. 阻尼孔（节流小孔）

• 布置在主阀芯与先导腔之间。
• 作用：抑制压力脉动、减少振动噪音、防止阀芯震荡。

7. 密封组件

• O 型圈、挡圈、端面密封垫。
• 防止内外泄漏，保证压力建立。

8. 阀座

• 精密研磨，与主阀芯锥面配合。
• 决定关闭密封性与开启压力精度。

三、基本工作原理

1. 系统压力低于设定值
2. 阀芯在弹簧作用下紧闭，P 与 T 不通，系统保压。
3. 系统压力达到设定压力
4. 液压力克服弹簧力，阀芯抬起，P→T 溢流，压力不再升高。
5. 先导式工作逻辑
6. 压力先顶开先导小阀 → 油经阻尼孔回油 → 主阀芯两端产生压差 → 主阀芯打开溢流。

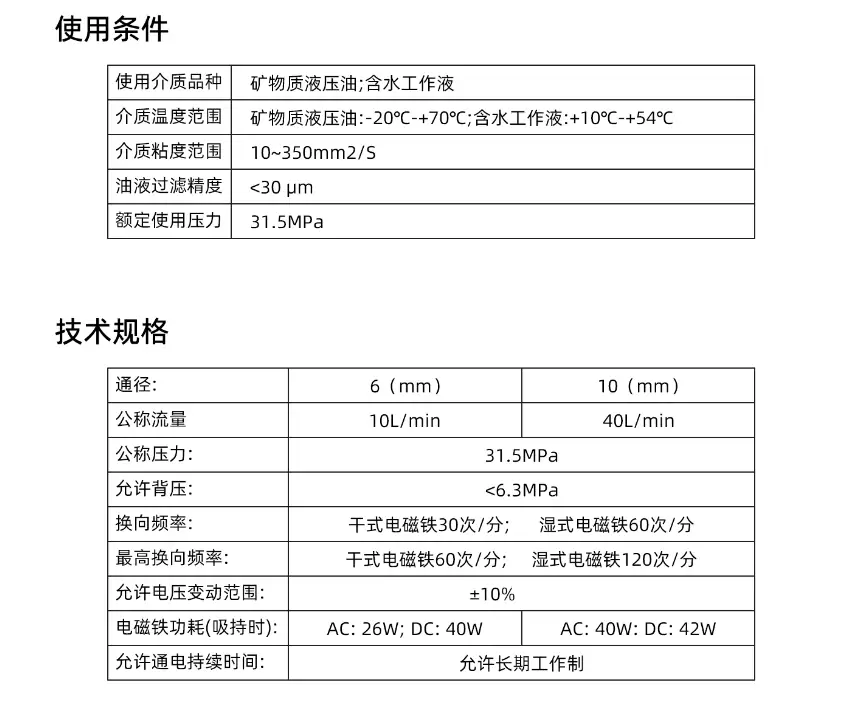

四、通用技术参数（F10 通径）

• 公称通径：10mm
• 额定压力：20～31.5MPa
• 额定流量：40～63L/min
• 调压范围：常见 0.6～7MPa、0.6～16MPa、0.6～31.5MPa
• 适用介质：矿物液压油
• 温度：-20℃～+80℃

五、主要功能

• 系统定压溢流
• 安全保护（过载泄压）
• 远程调压（接遥控口）
• 系统卸荷（遥控口接电磁阀）
