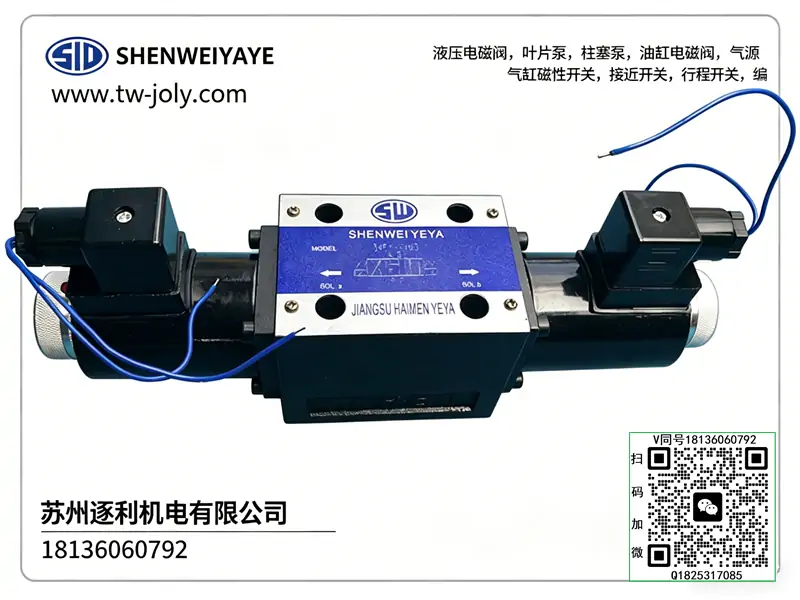

34EO 是一款三位四通、湿式电磁驱动、弹簧复位、O型中位机能的液压换向滑阀，属于标准工业方向控制阀，用于控制液压油流的通断与方向，进而驱动执行元件（油缸/马达）的正反转与停止。

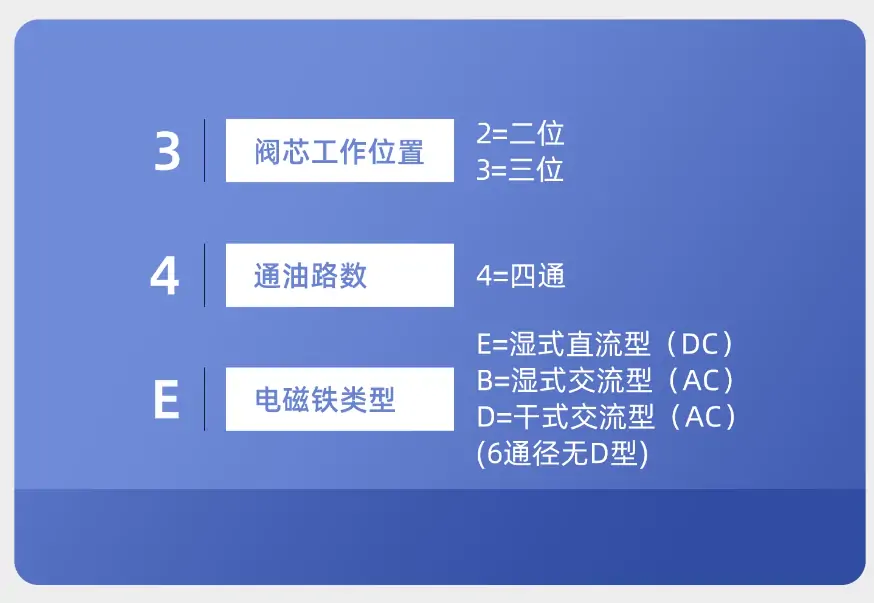

一、型号含义（34EO）

• 3：三位（阀芯有左、中、右三个工作位置）
• 4：四通（阀体含4个主油口：P压力口、A/B工作口、T回油口）
• E：双电磁铁，湿式直流，弹簧对中

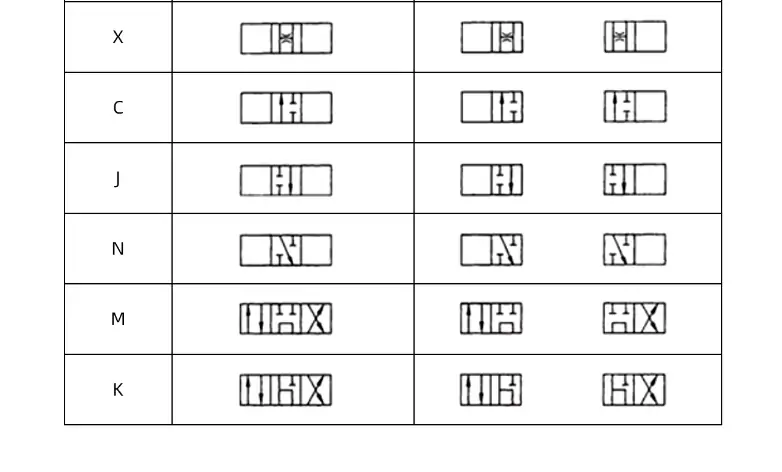

• O：中位机能为O型（中位时P、A、B、T四口全封闭）

二、核心结构

1. 阀体：铸铁材质，内部加工有4个主油道（P/A/B/T）及控制腔。
2. 阀芯：三凸肩滑阀，在阀体内轴向滑动，切换油路连接关系。
3. 电磁铁（2个）：左右对称布置，湿式直流电磁铁（线圈浸在油中，散热好、寿命长）。通电产生电磁力，推动阀芯移动。
4. 对中弹簧（2个）：位于阀芯两端。电磁铁断电时，将阀芯强制复位至中位。
5. 推杆/隔离套：传递电磁力，同时隔离电磁铁与液压油腔，防止内泄。
6. 密封件：O形圈、挡圈，保证各腔室间及对外的密封。
7. 手动应急装置（可选，后缀-T）：断电/故障时，可机械按压使阀芯换向。

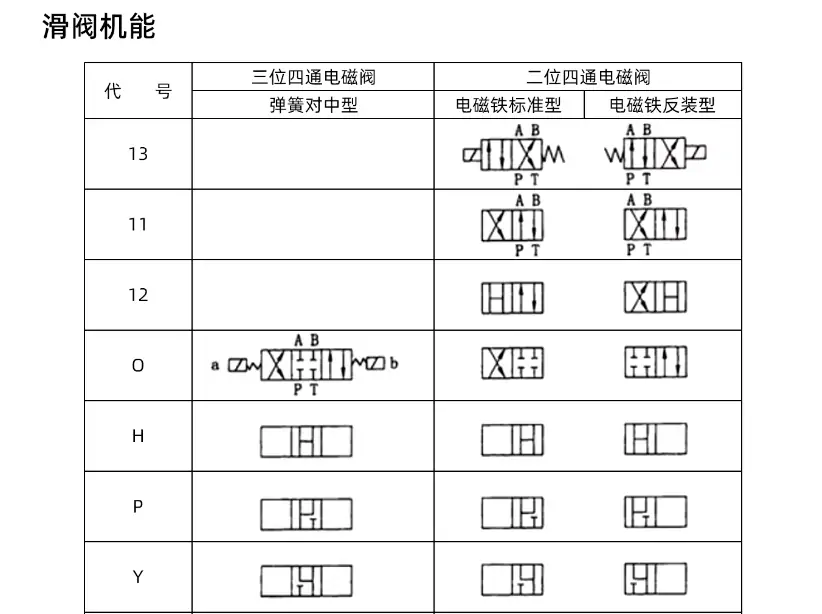

三、工作原理（三位四通O型）

• 中位（双电磁铁断电）阀芯在弹簧作用下处于中间位置。P、A、B、T 四口全部封闭。系统保压，执行元件锁紧不动。
• 左位（左侧电磁铁通电）左电磁铁吸合，推动阀芯右移。P → A（压力油进A口）；B → T（B口回油）。执行元件正向动作（如油缸伸出）。
• 右位（右侧电磁铁通电）右电磁铁吸合，推动阀芯左移。P → B（压力油进B口）；A → T（A口回油）。执行元件反向动作（如油缸缩回）。

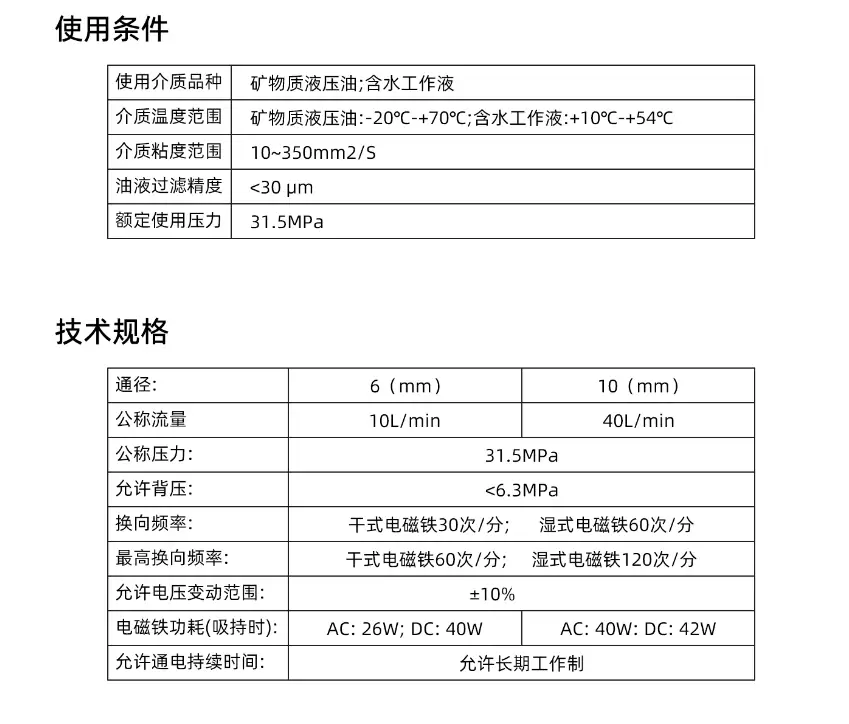

四、主要技术参数（通用规格）

• 通径（规格）：常见 6mm、10mm、16mm
• 额定压力：20~31.5 MPa
• 流量范围：6mm通径：约 20~30 L/min10mm通径：约 40~60 L/min16mm通径：约 100~160 L/min
• 电磁铁电压：直流 DC24V（常用）；交流 AC220V
• 介质：矿物型液压油（粘度 10~350 mm²/s）
• 温度：-20℃ ~ +80℃
• T口背压：≤ 6.3 MPa
• 换向频率：≤ 60次/分

五、性能特点

• O型中位：保压性好、执行元件定位精准，适用于需中途停止、锁紧的工况。
• 湿式电磁铁：寿命长、噪音低、抗污染、可靠性高。
• 弹簧对中：断电必回中位，安全性好。
• 滑阀结构：换向平稳、压力损失小、适合中高压系统。
• 内泄：滑阀配合存在微量内泄，不适合长期严格保压的超精密场景。

六、典型应用

• 各类机床液压系统（滑台、卡盘、夹具）
• 注塑机、液压机（合模、滑块控制）
• 工程机械、车辆（油缸/马达换向）
• 自动化生产线、液压站方向控制

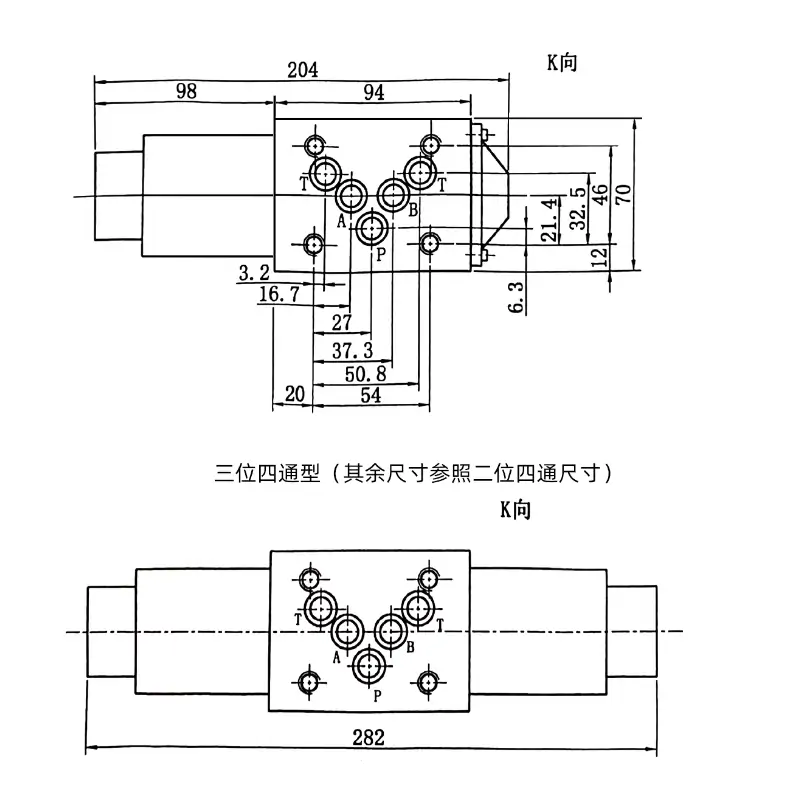

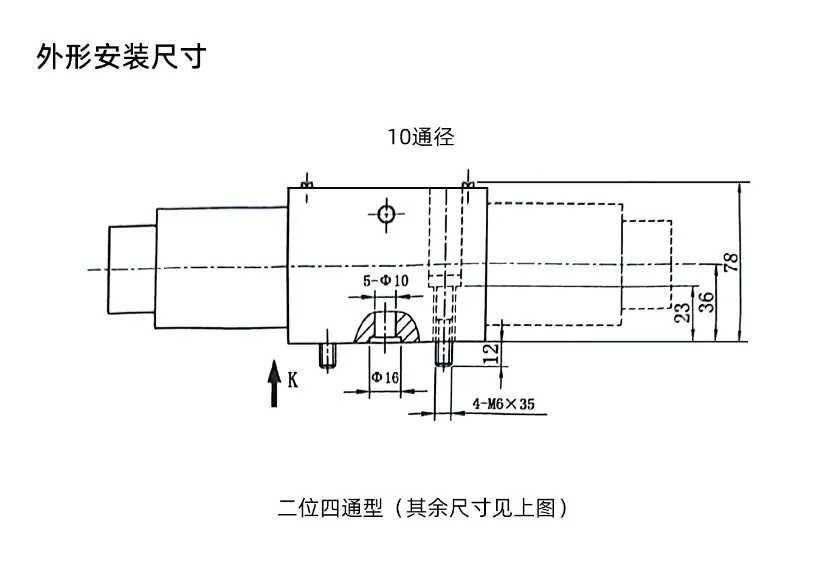

七、安装与使用要点

• 安装面清洁平整，按规定力矩紧固螺钉。
• 油口P/A/B/T必须对应正确管路。
• 系统加装滤油器（精度≤10μm），防止杂质卡滞阀芯。
• 电磁铁接线牢固、防水，避免短路/虚接。
• 定期检查密封、泄漏、换向响应，异常及时更换密封圈或阀芯。
