A‑F10 是单向阀系列，A 代表单向阀结构类型，F10 为公称通径 10mm，属于液压系统中常用的止回/保压阀。

一、型号含义

• A：单向阀（止回阀）
• F10：公称通径 10 mm

二、结构组成

1. 阀体
2. 整体式铸铁/锻钢阀体，设有进油口 P1、出油口 P2，内部为直通式流道。
3. 阀芯
4. 多为锥阀芯或球阀芯，密封性能好，开启响应快，无明显内泄。
5. 复位弹簧
6. 提供闭合预紧力，保证无压力时阀芯可靠关闭，防止油液倒流。
7. 阀座
8. 精密研磨密封面，与阀芯配合实现密封，决定泄漏量与开启压力稳定性。
9. 弹簧座、挡圈、密封件
10. 用于定位弹簧、防止外泄漏，保证阀腔密封性。

三、工作原理

• 正向导通
• 当进油口 P1 压力大于开启压力+弹簧力时，阀芯被推开，油液从 P1 → P2 自由流动。
• 反向截止
• 当 P2 侧压力高于 P1 侧时，液压力会将阀芯压紧在阀座上，P2→P1 完全截止，实现保压或防止倒流。

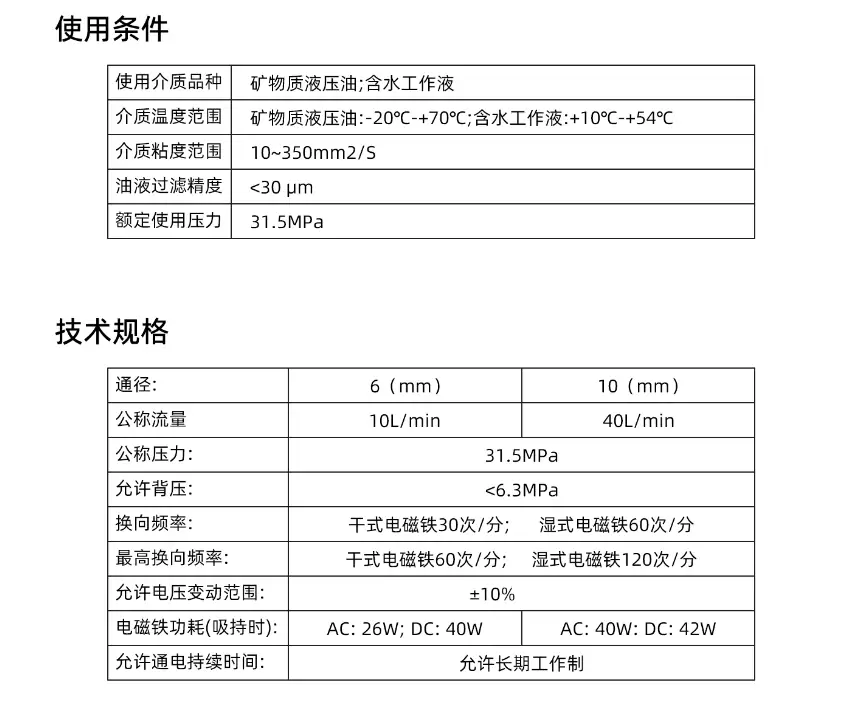

四、通用技术参数（F10 通径）

• 公称通径：10 mm
• 额定压力：20～31.5 MPa
• 额定流量：约 40～63 L/min
• 开启压力：常见 0.04 MPa、0.1 MPa、0.3 MPa 等等级
• 适用介质：矿物型液压油
• 工作温度：-20℃ ～ +80℃
• 安装方式：板式连接为主

五、功能与特点

1. 单向导通、反向截止
2. 结构简单、压力损失小、动作可靠
3. 锥面/球面密封，泄漏量极低
4. 可用于保压、防止冲击倒流、分隔油路
5. 无电气控制，纯液压机械式动作

六、典型应用

• 液压系统防止油缸下滑
• 泵出口防止系统压力倒流损坏泵
• 多回路系统中隔离不同压力支路
• 蓄能器回路、夹紧回路保压
