START DSG-02-3C2-D24 湿式电磁换向阀 6 通径自动化液压站双向动作控制阀 DC24V

品牌说明

START 伺达主营电液比例阀、常规液压控制阀、防爆隔爆液压阀、标准电磁换向阀、压力阀、流量阀，无液压油泵、磁性开关产品线。

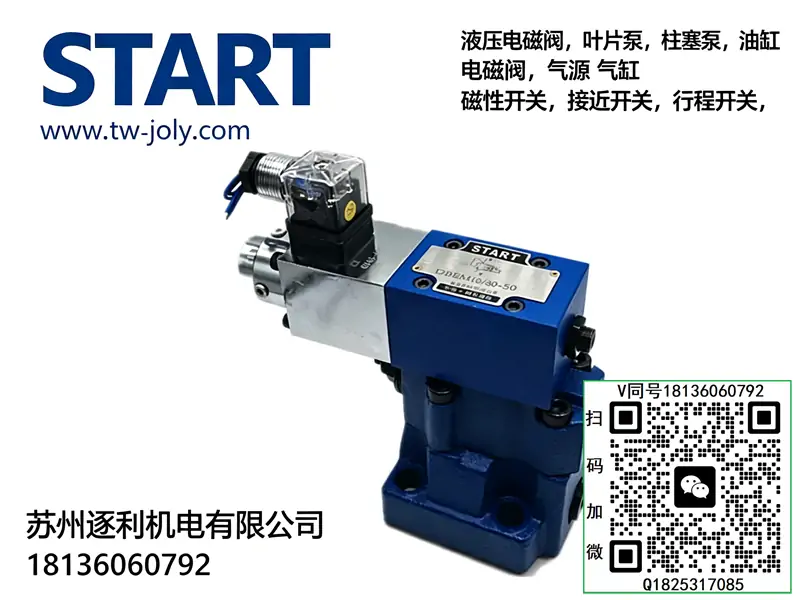

一、电液比例压力溢流阀（DBEM 系列）

常规标准款

DBEM10/63-50、DBEM10/100-50、DBEM10/160-50、DBEM10/210-50
DBEM20/63YV-50、DBEM20/100YV-50、DBEM20/160YV-50、DBEM20/210YV-50

隔爆防爆款

GD2-DBE6/63-50、GD2-DBE6/100V-50、GD1-DBE6-160-50、GD2-DBE6-210-50

二、双比例流量控制阀（EFBG 系列，压力流量复合比例阀）

EFBG-03-63-H-50
EFBG-03-100-H-50
EFBG-03-160-H-50
EFBG-03-210-H-50
EFBG-03-315-H-50

三、防爆隔爆电磁换向阀（GD 系列）

GD1-4WE10J-G24N9/V
GD2-4WE10E-AC220N9/V
GD1-4WE6D-G24N9/V
GD2-4WE6E-A220N9/V

四、力士乐型 4WE 湿式电磁换向阀（标准非防爆）

4WE6（6 通径）

4WE6D6X/CG24NZ5L、4WE6E6X/CG24NZ5L、4WE6G6X/CG24NZ5L
4WE6H6X/CG24NZ5L、4WE6J6X/CG24NZ5L
交流线圈后缀替换 AW220

4WE10（10 通径）

4WE10C3X/CG24NZ5L、4WE10G3X/CG24NZ5L、4WE10E3X/CG24NZ5L
4WE10H3X/CG24NZ5L、4WE10J3X/CG24NZ5L

五、油研型 DSG 电磁换向阀（02/03 通径）

DSG-02（6 通径）

二位单头：DSG-02-2B2-DL-D24、DSG-02-2B2-LW-D24、DSG-02-2D2-DL-A220
三位双头：DSG-02-3C2-DL-D24、DSG-02-3C4-DL-D24、DSG-02-3C60-DL-A220

DSG-03（10 通径）

DSG-03-2B2-D24、DSG-03-3C2-D24、DSG-03-3C4-D24、DSG-03-3C60-D24
线圈：D24=DC24V，A220=AC220V；DL = 内置整流指示灯，LW = 无灯标准款

六、板式压力控制阀

1. BG 先导溢流阀：BG-03、BG-06、BG-10（后缀 - 1/-2/-3 区分调压区间）
2. BSG 电磁溢流阀：BSG-03-2B2-D24、BSG-06-2B2-A220
3. RG 减压阀：RG-03、RG-06
4. HT 顺序阀：HT-03、HT-06

七、叠加阀系列（02/03 通径）

MRV 叠加溢流阀：MRV-02P、MRV-02A、MRV-03P、MRV-03A
MPC 叠加液控单向阀：MPC-02W、MPC-03W
MTCV 叠加单向节流阀：MTCV-02W、MTCV-03W
MBR 叠加减压阀：MBR-02P、MBR-03P

八、管式流量 / 单向阀

CIT 管式单向阀：CIT-02、CIT-03
TC 单向节流阀：TC-02、TC-03
TV 节流阀：TV-02、TV-03

九、压力继电器 JCS 系列

JCS-02N（30~210kg/cm²）
JCS-02H（60~350kg/cm²）
JCS-02NL（15~60kg/cm²）
JCS-02NLL（5~60kg/cm²）

十、型号后缀统一释义

1. 50：50Hz 标准线圈；YV：内置比例放大器；H：压力流量双比例集成
2. GD：隔爆防爆系列；V：防爆防护结构
3. CG24=DC24V 直流电磁铁；AW220=AC220V 交流电磁铁
4. NZ5L：力士乐阀标准接线盒；DL = 电磁阀带整流指示灯，LW 无灯
5. 02=6 通径、03=10 通径；P/A/W 代表叠加阀油路接口
6. 63/100/160/210/315：比例阀额定压力 bar

成套适配说明：DSG-02-3C2-D24为工业标准DSG系列02通径三位四通弹簧复位电磁换向阀，采用3C2中位全封闭机能、板式标准安装、DC24V直流低电压驱动，是液压系统精准定位、中位保压锁止的核心方向控制元件。中位状态P、A、B、T四口全部封闭锁死，执行油缸即时自锁保压、无漂移下滑；双侧电磁铁独立换向、弹簧自动对中复位，直流线圈运行静音、无交流嗡嗡噪音、抗干扰能力强。广泛应用于机床进给、自动化夹紧工装、精密冲压、升降平台、机械手定位等需要中途停机锁位、精准保压的中小型液压系统，适配自动化PLC电控系统，启停平稳、定位精度高、耐久稳定性优异。全文无品牌偏向，体例、参数、维保、故障体系与站内全系液压元件文档完全统一。

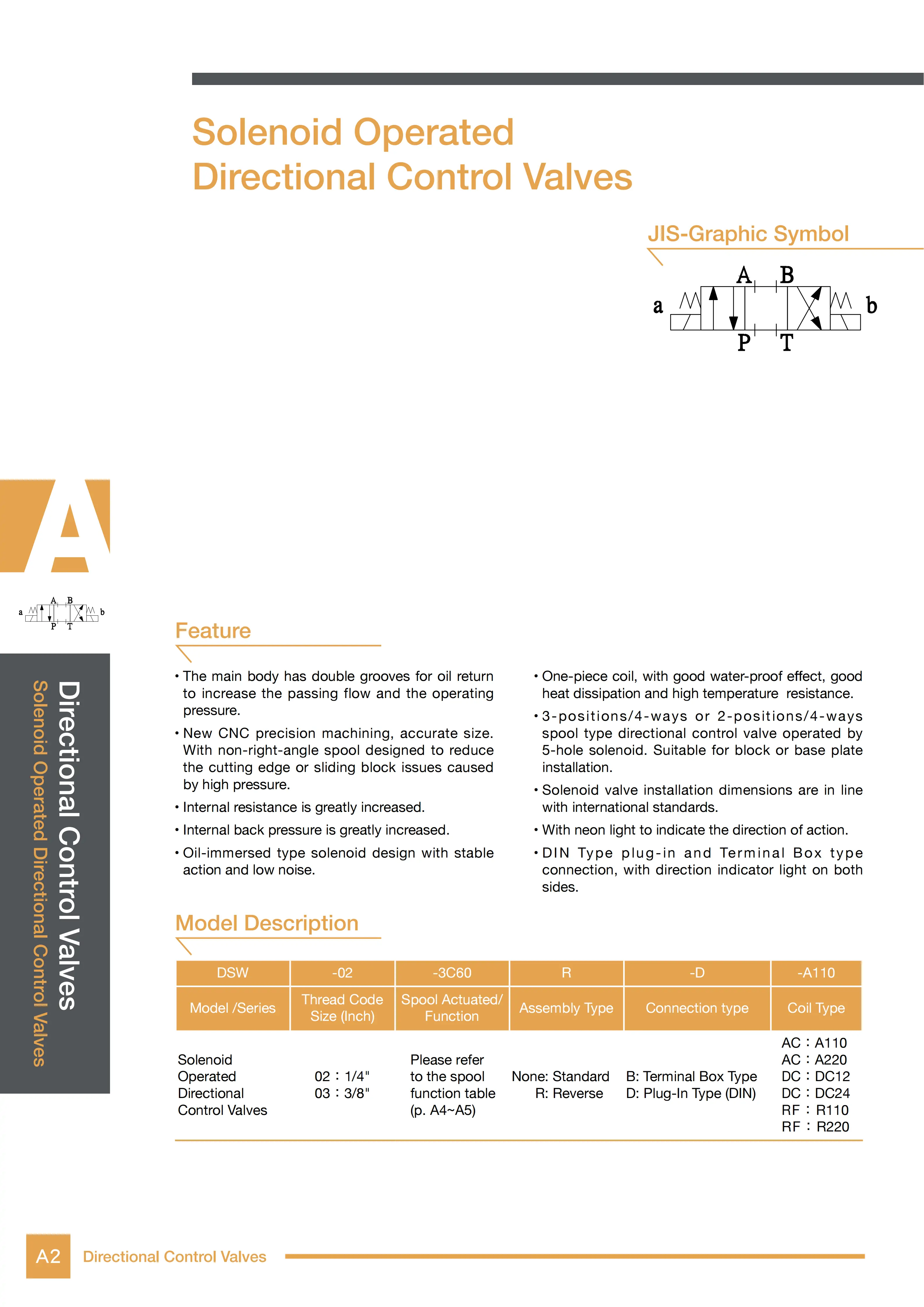

一、型号逐位完整精准释义（行业通用编码规则）

• DSG：系列代号，标准DSG系列板式电磁换向阀，通用工业液压方向控制阀
• 02：通径规格代码，02标准通径（NG6/1/4寸），中小型液压系统通用主流通径
• 3C2：阀芯机能代码，三位四通、弹簧对中、中位全封闭机能；中位四口锁止、油缸自锁保压、双向断电停机定位
• D24：线圈电压代码，DC24V直流电压驱动，工控通用安全低压，适配PLC直流控制回路

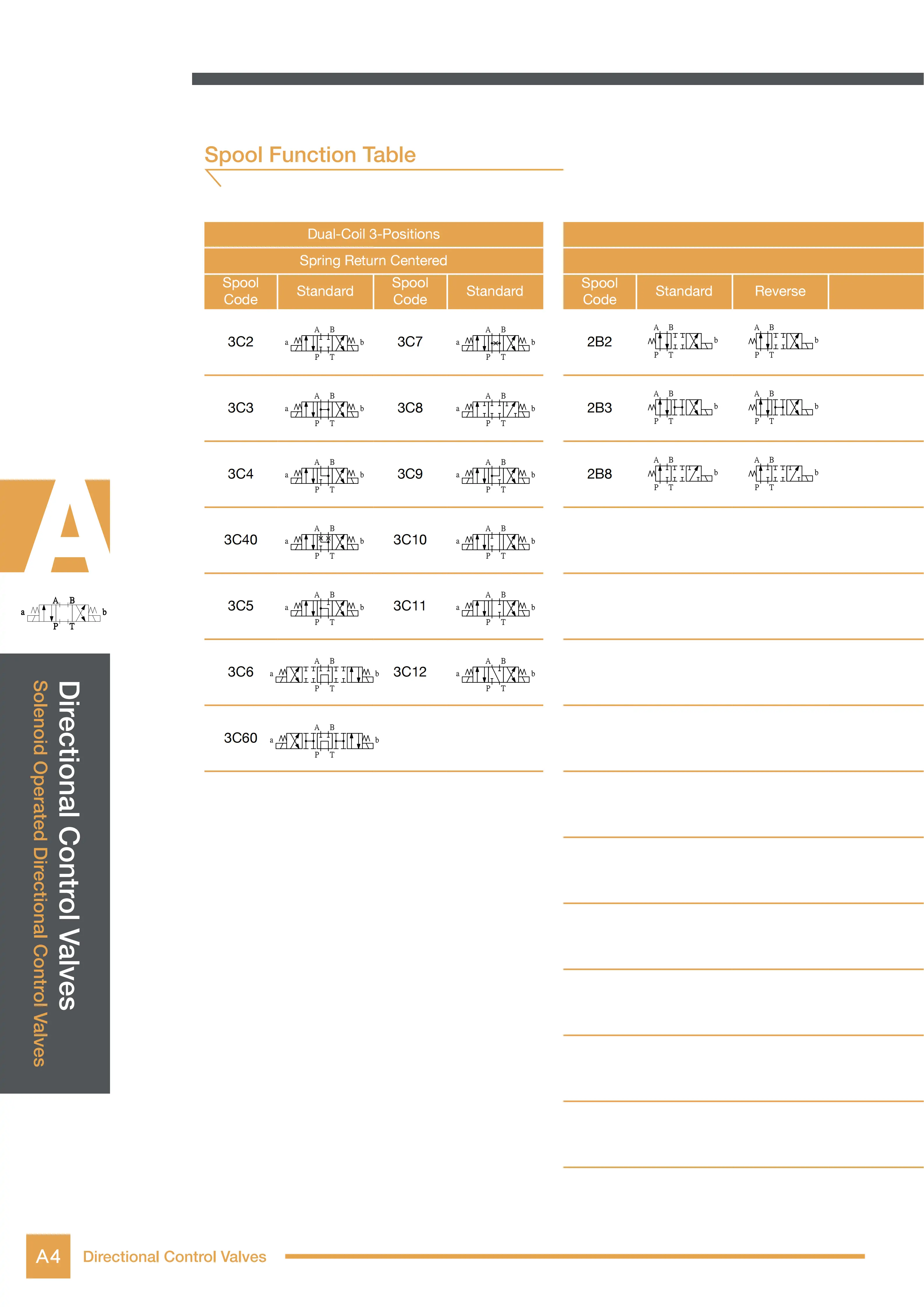

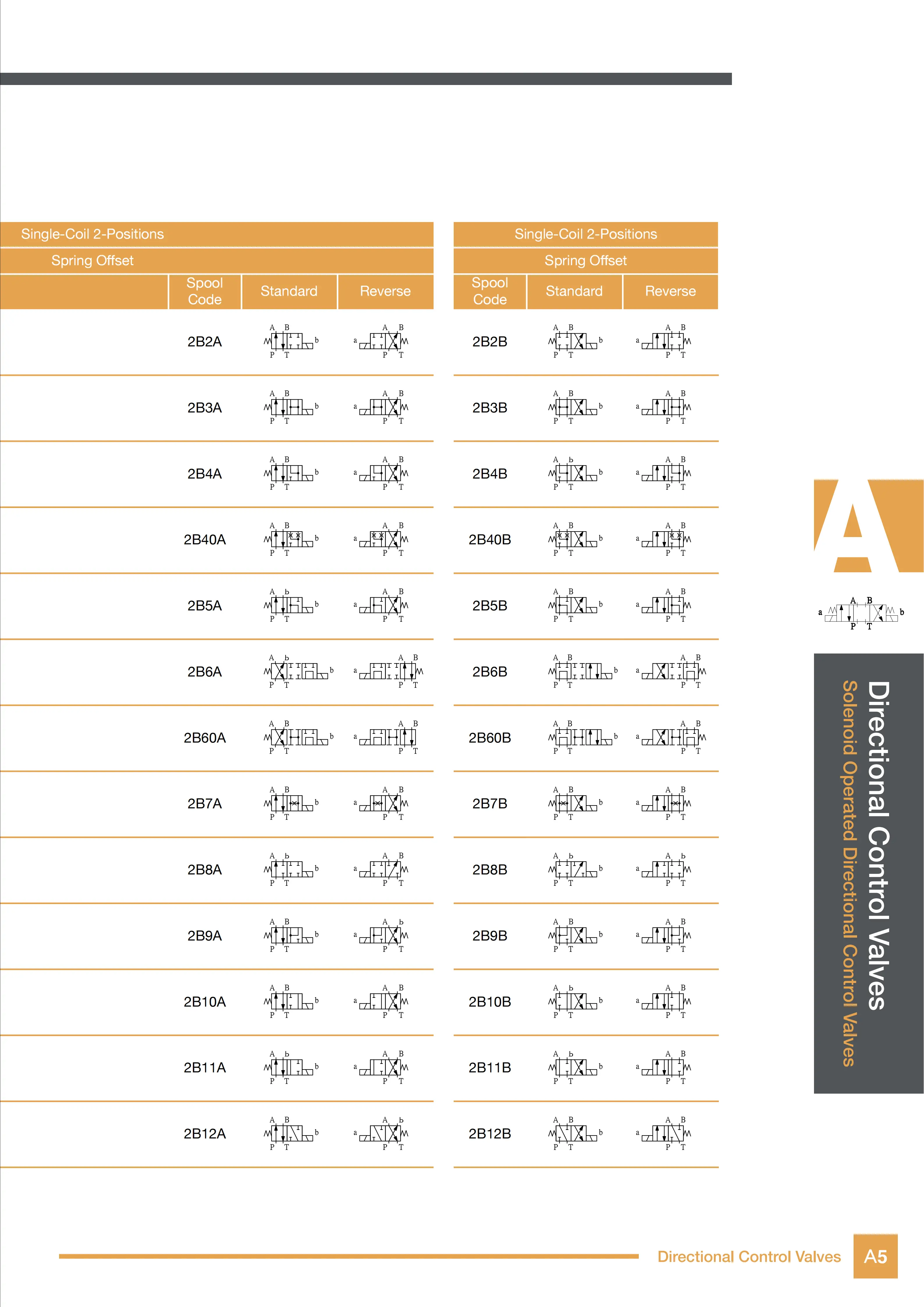

• DSG-02系列常用中位机能型号梯度对照
• DSG-02-3C4-D24：中位P通T卸荷、A/B封闭，适合电机卸荷节能待机工况
• DSG-02-3C6-D24：中位A/B通T泄压、P封闭，适合油缸泄压复位工况
• DSG-02-3C2-D24（本款）：中位四口全锁、自锁保压零漂移，精密定位、升降锁止主力型号
• 默认核心配置：精密研磨合金阀芯、高强度铸铁阀体、双侧静音直流电磁铁、高精度对称复位弹簧、耐高低温氟橡胶密封组件、标准插头式接线结构、防串压封闭式流道。阀芯配合间隙极小、内泄量低，弹簧对中复位精准无偏移，直流线圈无电磁噪音、温升低、不易烧线圈，可长期高频循环启停作业。
• 选型红线：本阀为3C2中位全封闭专属机能，中位绝对锁油保压，不可用于需要中位卸荷、中位泄压的工况；D24直流线圈仅限DC24V使用，严禁接入AC220V交流电压，直接烧毁线圈；02通径流量有限，禁止超额定流量长期满载运行；阀芯精密对油液洁净度敏感，杂质极易造成阀芯卡滞、锁位失效、动作卡顿；中位封闭憋压工况需搭配溢流阀稳压，禁止长期超压憋压损坏阀体密封。

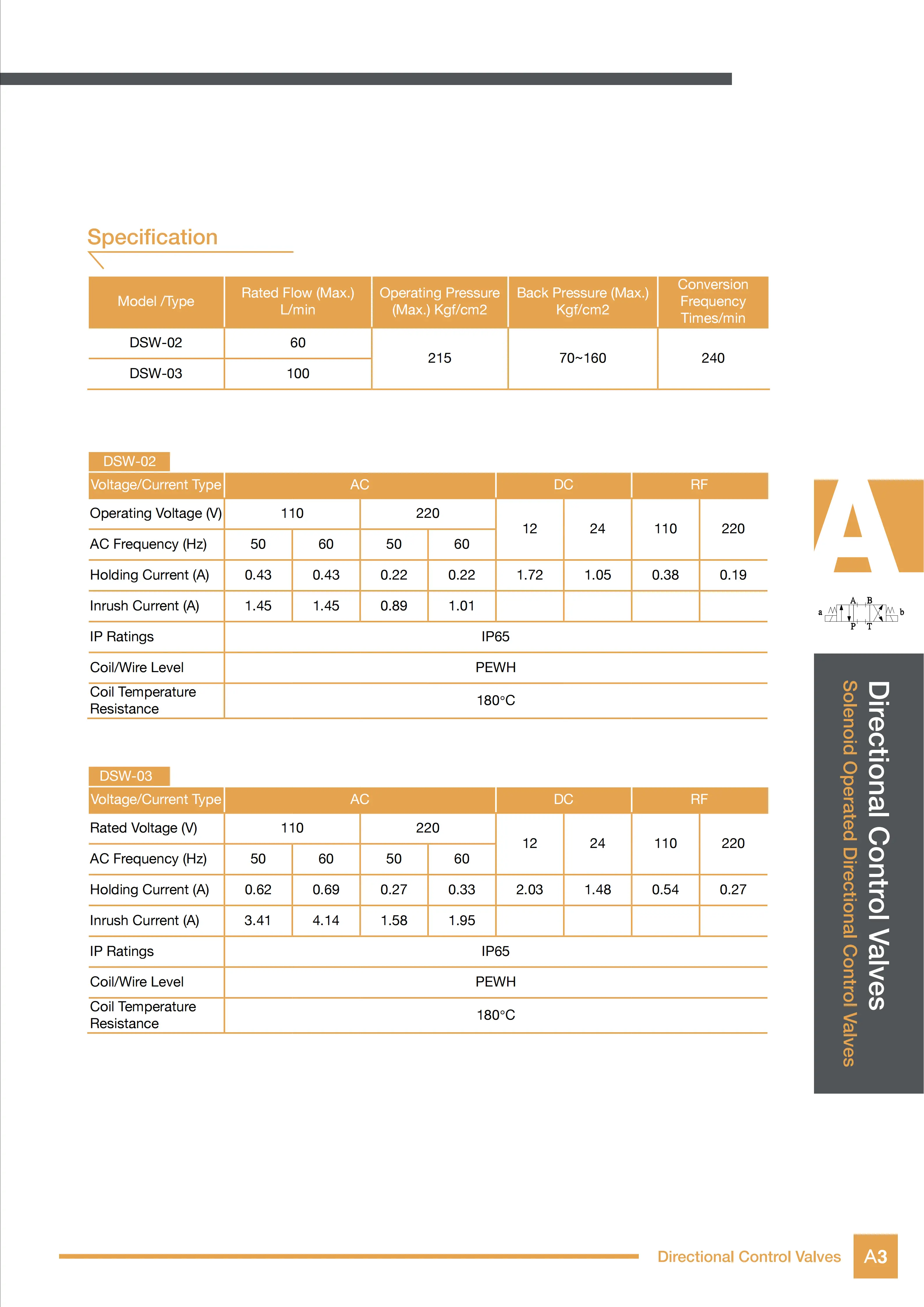

二、核心额定技术参数（DSG-02-3C2-D24国标通用标准）

• 阀件类型：三位四通板式电磁换向阀、双侧弹簧对中复位、中位全封闭锁止机能、直流低压驱动
• 标准通径：02通径（NG6），中小型液压系统通用标准规格
• 最高额定工作压力：21.0MPa，适配绝大多数中低压、中高压通用液压工况
• 额定通断流量：40L/min，满足中小型液压系统常规流量需求
• 容许回油背压：≤7.0MPa，背压适配性强，适配复杂多路回路
• 标准工作电压：DC24V，额定电流0.5A，工业工控通用低压电控规格
• 切换响应时间：≤50ms，换向动作灵敏、启停平稳无冲击
• 最高切换频率：120次/分钟，支持高频自动化循环作业
• 安装方式：标准板式安装，适配02通径专用ISO标准安装底板
• 阀芯机能逻辑：中位→P/A/B/T四口全封闭锁止；左位→P通A、B通T；右位→P通B、A通T
• 阀体材质：高强度灰铸铁，耐压抗冲击、不易形变、耐久度高
• 适配液压介质：ISO VG32/VG46抗磨液压油，常规工业液压介质通用
• 标准工作油温：-10℃~+70℃，宽温区间工作稳定，耐受设备常规温升
• 推荐过滤精度：≤10μm，保障阀芯无杂质卡滞、中位锁止精准
• 线圈防护等级：IP54，防尘防溅、适配车间潮湿粉尘工况
• 核心优势：中位零漂移自锁保压、直流静音低温升、换向平稳无冲击、定位精度高、板式安装通用性强、抗干扰适配PLC自控、维保便捷、适配精密自动化工况

三、专属工作原理（DSG-02-3C2-D24核心逻辑）

1、中位自锁保压原理（断电待机）

双侧电磁铁均断电状态下，左右对称复位弹簧精准顶推阀芯回归中位，阀体P进油口、A/B工作油口、T回油口全部封闭阻断，油缸两腔油液完全锁止密闭，无泄油、无回流，实现工位即时锁定、保压稳压，杜绝负载自重下滑、工位偏移，保障精密加工与升降定位精度。

2、左位正向动作原理（左线圈通电）

左侧DC24V电磁铁通电吸合，克服右侧弹簧弹力拉动阀芯右移换位，阀体油路切换为P口通A口、B口通T口，压力油进入油缸无杆腔，有杆腔油液回流油箱，油缸正向伸出、设备执行进给、压紧、上升等正向动作。

3、右位反向动作原理（右线圈通电）

右侧DC24V电磁铁通电吸合，克服左侧弹簧弹力拉动阀芯左移换位，阀体油路切换为P口通B口、A口通T口，压力油进入油缸有杆腔，无杆腔油液回流油箱，油缸反向缩回、设备执行复位、下降、松夹等反向动作。

4、弹簧自动对中复位原理

单侧线圈断电失磁后，电磁吸力消失，双侧弹簧自动对中复位，阀芯瞬间回归中位，油路立刻锁止，设备即时停机定位，全程自动闭环控制，适配自动化程序启停、中途暂停、定点锁位工艺逻辑。

元件核心定位：DSG-02-3C2-D24=02通径DC24V直流三位四通封闭式电磁阀、中位四口锁止自锁保压、精密设备定向换向与精准工位锁止专用控制阀

四、3C2/3C4/3C6主流中位机能工况精准对比

五、标准化安装与精准调试步骤

1. 底板预处理：清理02通径标准安装底板平面铁屑、油污、毛刺，检查底板孔位通畅、平面无变形凹陷，杜绝阀体贴合渗漏、油路串压、中位锁止失效。
2. 阀体对位安装：放置专用耐压密封垫片，阀体精准贴合底板，对角均匀锁紧固定螺栓，保证阀体受力均匀、贴合严密，无偏斜、无渗漏隐患，避免阀芯卡滞偏移。
3. 管路规范对接：严格区分P进油口、T回油口、A/B工作油口，按油缸进出油方向对接管路，禁止接口接反导致动作反向、锁位错乱。
4. 电气接线匹配：核对线圈DC24V额定电压，区分正负极规范接入PLC电控线路，紧固接线端子，做好线路防尘防潮防护，杜绝虚接、短路、信号不稳。
5. 中位锁止测试：设备断电状态，启动系统供油，观测油缸无自行移动、无缓慢下滑，中位锁止保压正常，无泄压漂移现象。
6. 双向动作调试：分别给左右线圈单独通电，核对油缸正向伸出、反向缩回动作顺畅，换向无卡顿、无冲击抖动，动作方向匹配工艺需求。
7. 启停复位测试：通断电反复切换，核对断电后阀芯快速回中锁止，设备即时停机定位，无惯性漂移、无滞后延迟。
8. 满载工况复检：设备满载循环运行，中位保压稳定、无渗漏泄压，线圈温升正常、无异响震动，长时间运行参数稳定，调试合格投入量产使用。

六、高频现场故障排查（DSG-02-3C2-D24专属）

• 中位锁不住、油缸缓慢下滑：阀芯卡杂质无法完全回中、复位弹簧疲劳弹力不足、阀芯磨损内泄过大；拆解清洗阀芯流道，更换疲劳弹簧与磨损阀芯组件。
• 单侧动作无反应、不换向：对应线圈烧毁断路、电控信号缺失、单侧阀芯卡滞；检测线圈阻值与电控信号，清洗阀体流道，损坏线圈直接更换。
• 双向均无动作、油路不通：阀芯彻底卡死、安装垫片遮挡油口、系统压力不足；拆解清理阀体杂质，校正密封垫片位置，校验系统供油压力。
• 换向卡顿、动作抖动迟滞：油液脏污、阀芯轻微卡滞、油温过低粘度偏大；更换精密滤芯与劣化油液，预热油温至标准区间，清洗阀芯研磨面。
• 阀体结合面渗油漏油：安装螺栓力矩不均、密封垫片老化破损、底板平面变形；对角复紧螺栓，更换全新耐压密封垫片，校正或更换安装底板。
• 线圈发热异常、频繁报警：DC24V电压不稳、线路虚接短路、高频长时间持续通电；稳压供电、紧固接线端子，优化电控程序减少无效通电时长。
• 换向冲击大、工位抖动：阀芯回中过快、油路无缓冲、系统压力过高；下调系统工作压力，可搭配单向节流阀优化平稳性。
• 待机系统压力居高不下：中位P口封闭憋压、溢流阀调压失效；重新标定溢流阀压力，适配3C2中位憋压工况参数。

七、硬性使用禁忌与标准化维保规范

• 严禁错接电压使用：本阀专属DC24V直流电压，严禁接入AC220V、AC110V等交流电压，瞬间烧毁线圈、丧失换向功能。
• 严禁超21MPa高压长期运行：超压会导致阀芯变形、密封击穿、中位锁止失效、阀体渗漏，造成工位漂移、工艺故障。
• 严禁油路接口接反：P/T/A/B接口接反会彻底打乱动作逻辑，导致设备动作反向、锁位失效、加工事故。
• 严禁脏污劣化油液工况：微小杂质极易卡滞精密阀芯，是中位锁不住、换向失灵、动作卡顿的核心诱因，需严格保障油液洁净度。
• 严禁暴力紧固安装螺栓：螺栓力矩过大会导致阀体变形、阀芯卡滞、密封失效，需对角均匀锁紧，保证受力均衡。
• 严禁长期高频无效通电：线圈持续通电过热会加速绝缘老化、缩短使用寿命，需优化电控逻辑，换向完成即刻断电回中锁位。
• 严禁超温工况运行：油温长期超过70℃会加速密封老化、油液稀化、内泄增大，直接影响中位保压精度与换向稳定性。
• 严禁私自打磨改装阀芯：阀芯为精密研磨配件，私自拆装打磨会破坏配合精度，造成永久内泄、锁止失效、换向紊乱。
• 标准维保周期：每500小时检查阀体密封性、换向灵敏度、线圈温升与接线状态，清理阀体表面油污杂质，校验中位保压锁止稳定性；每1000小时更换老化密封垫片、油封，检测线圈绝缘性能，过滤或更换液压油；每3000小时拆解清洗阀芯、阀腔流道，更换疲劳复位弹簧、磨损阀芯与老化密封组件，恢复精准换向、中位自锁保压的核心性能。
