START HD2-PEX-1PML 隔爆比例阀 化工石油防爆液压系统电控调压防爆比例控制阀

品牌说明

START 伺达主营电液比例阀、常规液压控制阀、防爆隔爆液压阀、标准电磁换向阀、压力阀、流量阀，无液压油泵、磁性开关产品线。

一、电液比例压力溢流阀（DBEM 系列）

常规标准款

DBEM10/63-50、DBEM10/100-50、DBEM10/160-50、DBEM10/210-50
DBEM20/63YV-50、DBEM20/100YV-50、DBEM20/160YV-50、DBEM20/210YV-50

隔爆防爆款

GD2-DBE6/63-50、GD2-DBE6/100V-50、GD1-DBE6-160-50、GD2-DBE6-210-50

二、双比例流量控制阀（EFBG 系列，压力流量复合比例阀）

EFBG-03-63-H-50
EFBG-03-100-H-50
EFBG-03-160-H-50
EFBG-03-210-H-50
EFBG-03-315-H-50

三、防爆隔爆电磁换向阀（GD 系列）

GD1-4WE10J-G24N9/V
GD2-4WE10E-AC220N9/V
GD1-4WE6D-G24N9/V
GD2-4WE6E-A220N9/V

四、力士乐型 4WE 湿式电磁换向阀（标准非防爆）

4WE6（6 通径）

4WE6D6X/CG24NZ5L、4WE6E6X/CG24NZ5L、4WE6G6X/CG24NZ5L
4WE6H6X/CG24NZ5L、4WE6J6X/CG24NZ5L
交流线圈后缀替换 AW220

4WE10（10 通径）

4WE10C3X/CG24NZ5L、4WE10G3X/CG24NZ5L、4WE10E3X/CG24NZ5L
4WE10H3X/CG24NZ5L、4WE10J3X/CG24NZ5L

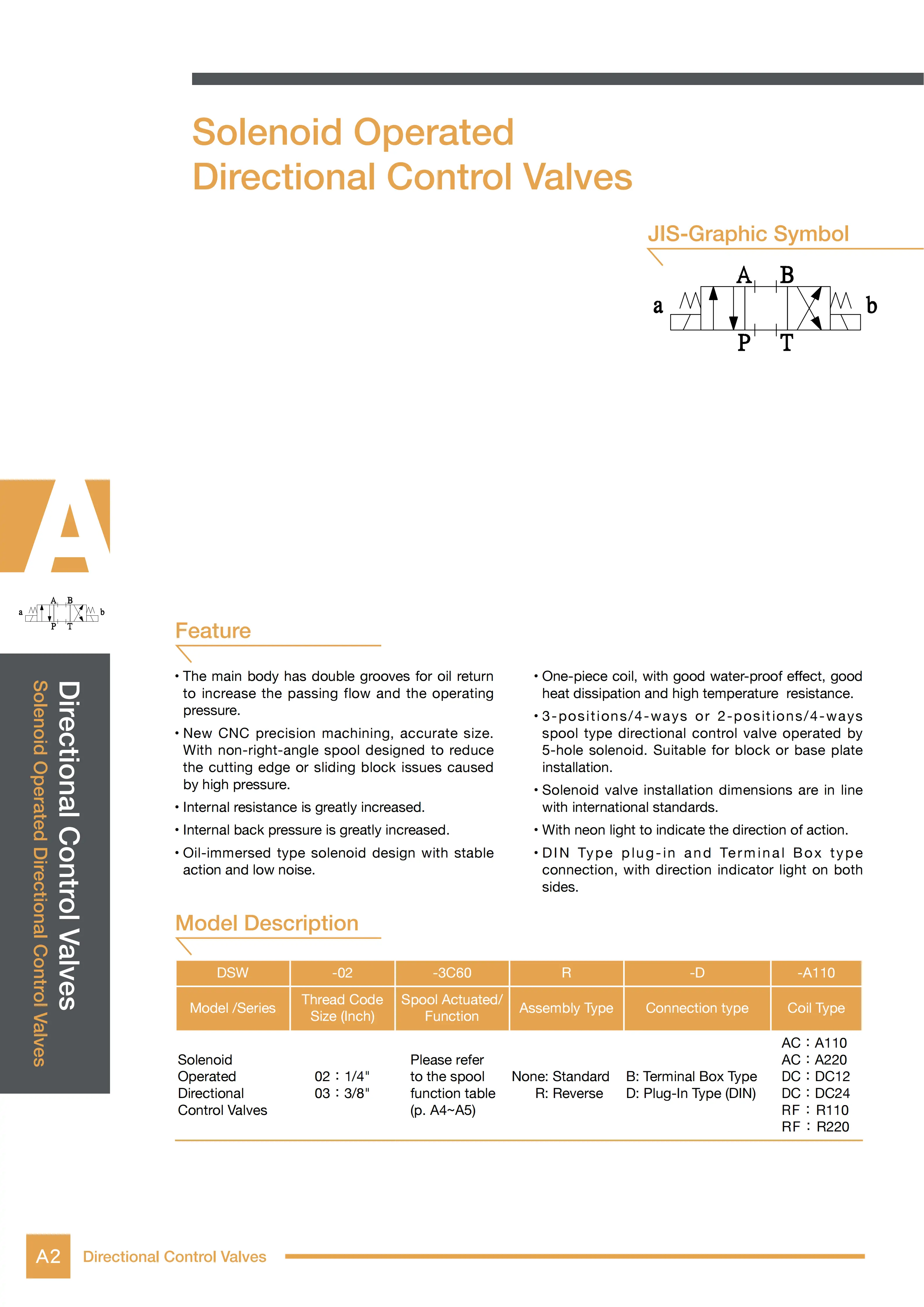

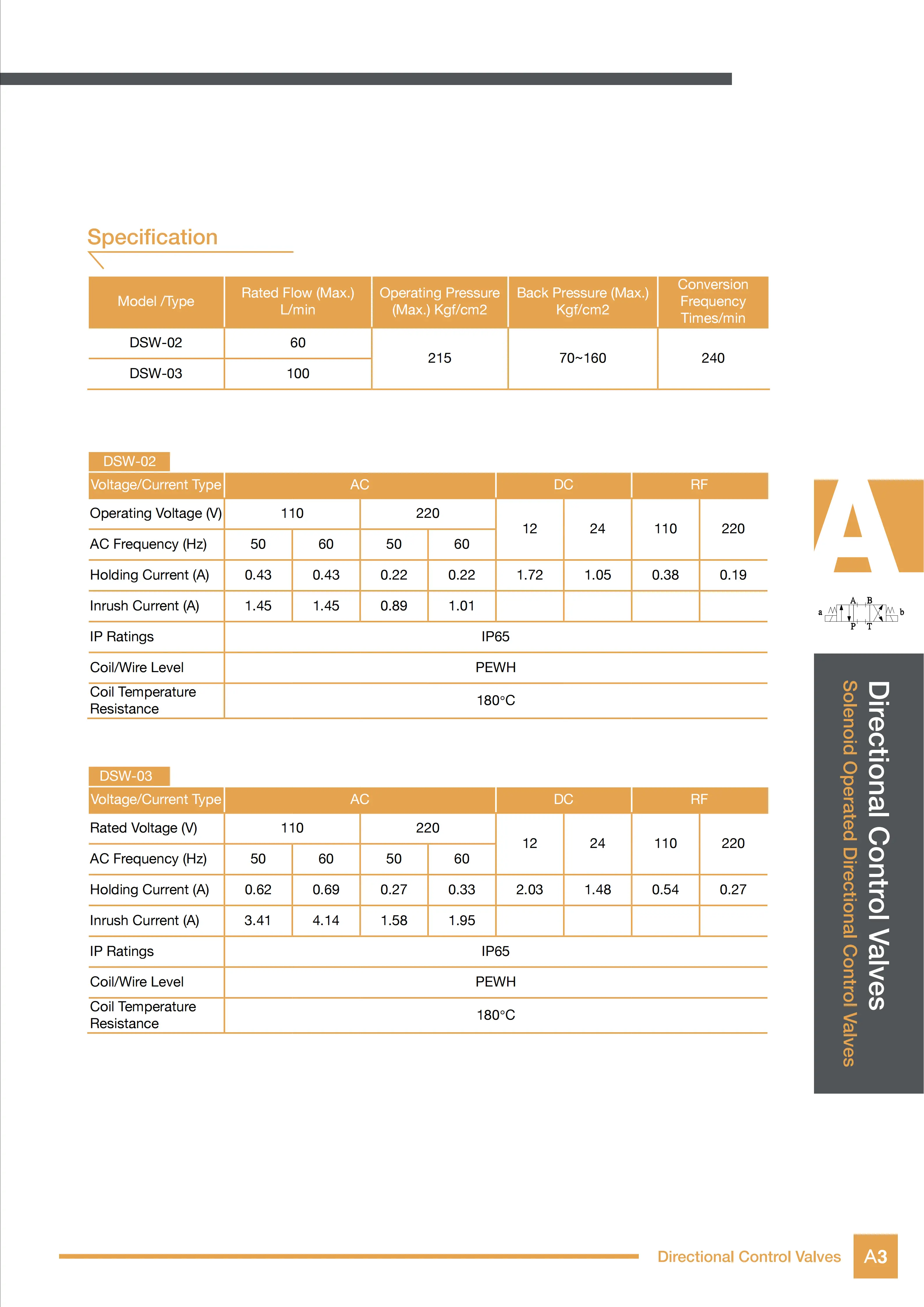

五、油研型 DSG 电磁换向阀（02/03 通径）

DSG-02（6 通径）

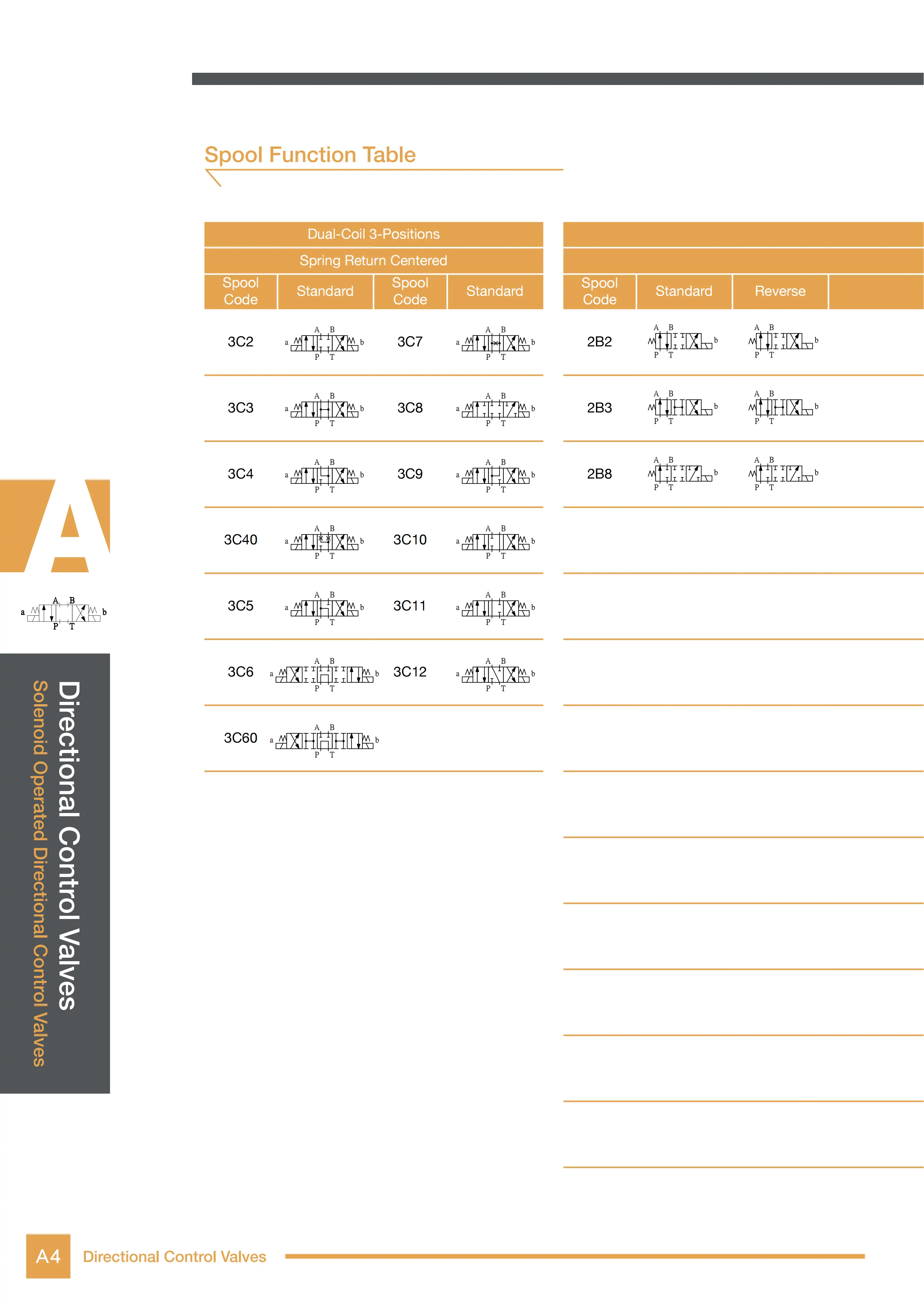

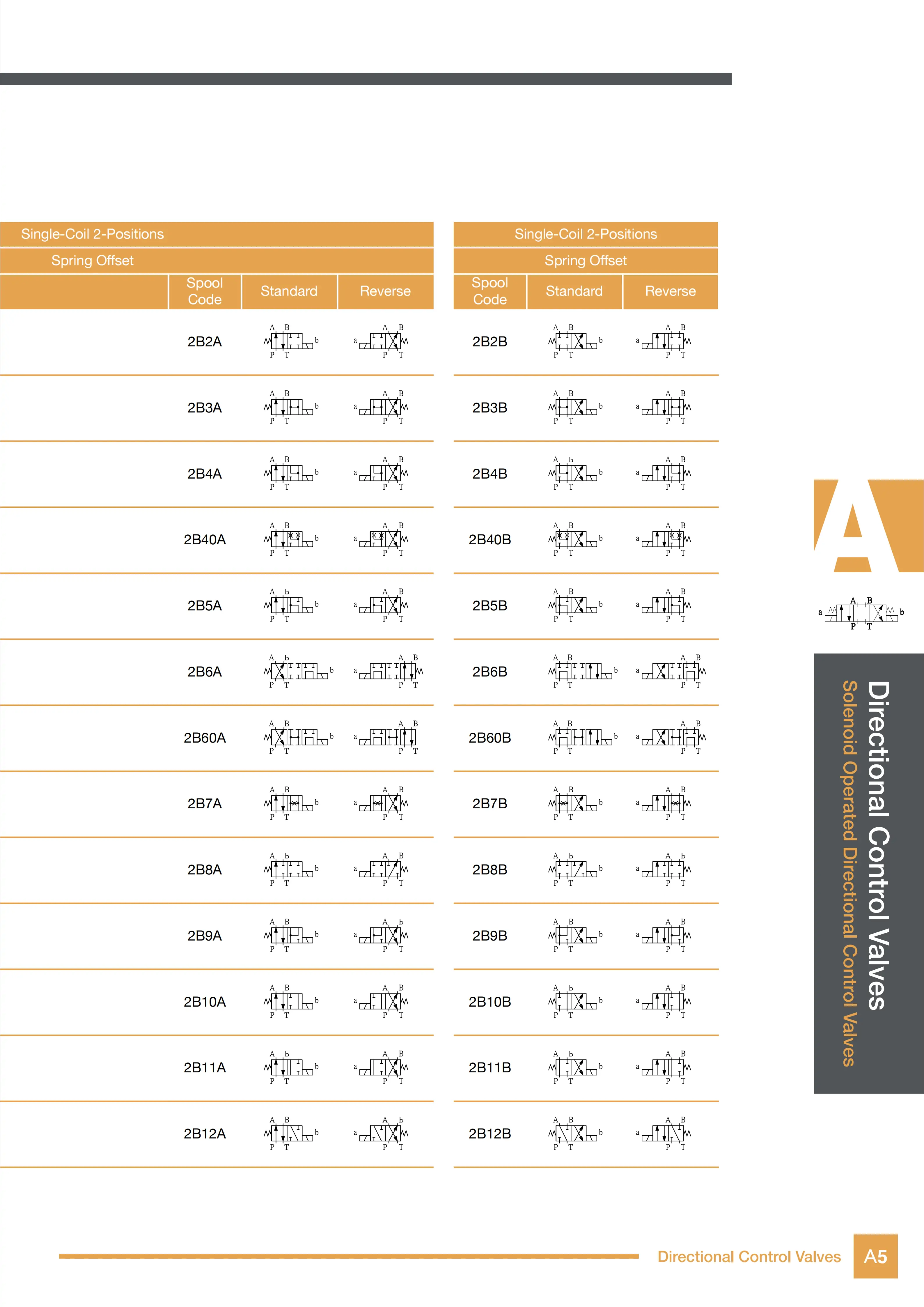

二位单头：DSG-02-2B2-DL-D24、DSG-02-2B2-LW-D24、DSG-02-2D2-DL-A220
三位双头：DSG-02-3C2-DL-D24、DSG-02-3C4-DL-D24、DSG-02-3C60-DL-A220

DSG-03（10 通径）

DSG-03-2B2-D24、DSG-03-3C2-D24、DSG-03-3C4-D24、DSG-03-3C60-D24
线圈：D24=DC24V，A220=AC220V；DL = 内置整流指示灯，LW = 无灯标准款

六、板式压力控制阀

1. BG 先导溢流阀：BG-03、BG-06、BG-10（后缀 - 1/-2/-3 区分调压区间）
2. BSG 电磁溢流阀：BSG-03-2B2-D24、BSG-06-2B2-A220
3. RG 减压阀：RG-03、RG-06
4. HT 顺序阀：HT-03、HT-06

七、叠加阀系列（02/03 通径）

MRV 叠加溢流阀：MRV-02P、MRV-02A、MRV-03P、MRV-03A
MPC 叠加液控单向阀：MPC-02W、MPC-03W
MTCV 叠加单向节流阀：MTCV-02W、MTCV-03W
MBR 叠加减压阀：MBR-02P、MBR-03P

八、管式流量 / 单向阀

CIT 管式单向阀：CIT-02、CIT-03
TC 单向节流阀：TC-02、TC-03
TV 节流阀：TV-02、TV-03

九、压力继电器 JCS 系列

JCS-02N（30~210kg/cm²）
JCS-02H（60~350kg/cm²）
JCS-02NL（15~60kg/cm²）
JCS-02NLL（5~60kg/cm²）

十、型号后缀统一释义

1. 50：50Hz 标准线圈；YV：内置比例放大器；H：压力流量双比例集成
2. GD：隔爆防爆系列；V：防爆防护结构
3. CG24=DC24V 直流电磁铁；AW220=AC220V 交流电磁铁
4. NZ5L：力士乐阀标准接线盒；DL = 电磁阀带整流指示灯，LW 无灯
5. 02=6 通径、03=10 通径；P/A/W 代表叠加阀油路接口
6. 63/100/160/210/315：比例阀额定压力 bar

成套适配说明：HD2-PEX-1PML为工业标准HD2系列精密叠加式单向节流阀，属于油路单向流量调节专用叠加阀件。采用上下叠装模块化结构、PEX精密节流机能、单回路单向调速、ML标准密封安装规格，具备**单向节流调速、反向自由通油**的核心控制逻辑，流量调节精度高、调速平稳无爬行、拆装无需改管路。可直接叠加在电磁换向阀底部，适配标准02通径阀组集成油路，广泛应用于机床进给、自动化工装、注塑辅机、轻型冲压设备等需要单方向精准限速、回程快速卸油的液压系统，是中小型液压站标准化调速核心配件。全文无品牌偏向，体例、参数、维保、故障体系与站内全系液压元件文档完全统一。

一、型号逐位完整精准释义（行业通用编码规则）

• HD2：系列代号，HD2标准02通径叠加阀系列，通用小型模块化叠加液压阀规格
• PEX：机能代码，精密单向节流调速机能，进给节流限速、回程自由通油，带微调阻尼结构
• 1：回路代码，单油路独立节流控制，单执行元件单向调速专用
• PML：安装密封规格代码，标准板式叠加安装、耐油耐磨密封组件、通用安装孔位，适配全系02通径叠加阀组
• HD2系列同类机能型号梯度对照
• HD2-PEX-2PML：双油路单向节流，双执行回路同步调速工况
• HD2-PFX-1PML：双向节流调速，往返动作均限速稳压工况
• HD2-PEX-1PML（本款）：单油路单向节流、进给调速回程快退，工业通用单缸调速主力型号
• 默认核心配置：高精度铸铁阀体、精密锥形节流阀芯、手动微调刻度旋钮、内置单向阀阀芯、耐高低温氟橡胶密封套件、标准化叠加定位销、阻尼降噪流道结构。单向阀启闭灵敏无卡滞，节流微调线性度高，刻度精准可控，叠装贴合密封性强，无油路串压、无内外渗漏，可长期连续循环稳定作业，模块化结构拆装维保便捷。
• 选型红线：本阀为单向节流专属机能，仅进给方向节流限速，回程无调速自由通油，不可用于双向匀速调速工况；适配02通径标准叠加阀组，非标孔位底板无法直接装配；节流阀芯精度高，对油液洁净度敏感，杂质极易造成节流口堵塞、调速失效、动作爬行；禁止超额定流量、超压长期运行，易造成阀芯变形、密封击穿。

二、核心额定技术参数（HD2-PEX-1PML国标通用标准）

• 阀件类型：叠加式单向节流阀、单油路单向调速、弹簧复位单向导通、手动刻度微调
• 标准通径：02通径（NG6），适配全系02通径电磁换向阀叠加集成
• 最高额定工作压力：21.0MPa，适配绝大多数中低压、中高压通用液压工况
• 额定通过流量：40L/min，满足中小型液压系统单缸调速流量需求
• 最小稳定调速流量：0.8L/min，低速进给无爬行、无卡顿，微调精度优异
• 单向阀开启压力：0.05MPa，回程开启阻力极小、快退响应迅速
• 调速调节方式：手动刻度旋钮微调，可锁定开度，参数可留存不漂移
• 调节线性精度：≤±2%，全程调速平稳，无速度突变、无抖动
• 安装形式：标准叠加式安装，叠装于换向阀与底板之间，无需额外管路
• 阀体材质：高强度灰铸铁，耐压抗冲击、不易形变、耐久度高
• 适配液压介质：ISO VG32/VG46抗磨液压油，常规工业液压介质通用
• 标准工作油温：-10℃~+70℃，宽温区间工作稳定，耐受设备常规温升
• 推荐过滤精度：≤10μm，保护精密节流口与单向阀芯无杂质卡滞
• 密封材质：耐油氟橡胶，耐高温、抗老化、防渗油，适配长期循环工况
• 核心优势：单向调速逻辑适配广、叠加式安装节省空间、调速精准无爬行、回程快速无阻力、刻度可锁参数稳定、密封性强无串压、维保便捷、通用性极强

三、专属工作原理（HD2-PEX-1PML核心逻辑）

1、进给节流调速原理

设备油缸进给作业时，液压油正向流经阀体内置节流流道，通过手动旋钮调节锥形节流阀芯的开口开度，精准控制油路通过流量。开度越大进给速度越快，开度越小进给速度越慢，可实现无级精细化调速，配合系统压力稳定输出，杜绝低速爬行、速度波动，满足精密进给、切削、贴合等高精度工艺需求。

2、回程自由通油原理

设备油缸回程复位时，油路液压反向加压，油压克服内置单向阀微小弹簧预紧力，顶开单向阀芯，油液完全避开节流流道、直通快速回流。全程无节流限速、无背压阻力，实现工位快速复位，大幅提升设备循环作业效率，完美适配「慢进快退」标准液压工艺逻辑。

3、叠加式集成稳压防串压原理

阀体采用标准02通径叠加结构，上下端面精准贴合换向阀与安装底板，搭配ML高精度密封组件，各油路独立密闭互不干扰，彻底杜绝多阀叠加常见的油路串压、内泄、压力漂移问题。模块化叠装无需外接管路，减少渗漏点位，系统稳定性与集成度大幅提升。

元件核心定位：HD2-PEX-1PML=02通径单油路叠加式单向节流阀、慢进快退精准调速、中小型液压系统单缸进给速度控制专用模块化阀件

四、单向节流与双向节流工况精准对比

五、标准化安装与精准调试步骤

1. 安装基面预处理：清理02通径阀组底板、换向阀贴合面铁屑、油污、毛刺，检查贴合平面平整无变形、油口通畅，杜绝叠装后串压、渗漏。
2. 模块化叠装对位：对准定位销精准放置HD2-PEX-1PML阀件，保证上下油路孔完全对齐，密封垫片平整无偏移，避免遮挡油路造成流量不足。
3. 对角均匀锁紧螺栓：搭配标准加长螺栓，对角分次均匀锁紧固定，保证阀体受力均匀贴合严密，防止单边受力变形引发阀芯卡滞、调速失灵。
4. 初始开度归零调试：将顶部微调旋钮顺时针旋紧归零，完全关闭节流口，再逆时针旋出合适圈数，预留基础进给流量。
5. 空载速度粗调：设备空载运行，逐步微调旋钮开度，观察油缸进给速度变化，匹配设备基础工艺速度，确认回程快速复位无卡顿。
6. 负载精准精调：设备带负载运行，精细化微调开度，锁定进给匀速无抖动、无爬行，速度参数稳定后锁紧旋钮防松螺丝，固定工艺参数。
7. 回路密封性检测：连续空载循环运行，检查阀体上下贴合面无渗油、无串压，系统压力稳定无漂移。
8. 满载稳定性复检：长时间负载循环作业，进给速度恒定、回程顺畅，无速度衰减、无异常温升，调试合格投入量产使用。

六、高频现场故障排查（HD2-PEX-1PML专属）

• 进给速度无法调慢、调速失灵：节流阀芯油泥卡滞、锥形节流口杂质堵塞、旋钮调节机构滑丝；拆解清洗节流阀芯与流道，清理杂质积垢，损坏旋钮总成及时更换。
• 进给低速爬行、速度抖动：油液洁净度不足、节流口轻微堵塞、油温过低粘度偏大；更换精密滤芯、清洗阀体流道，预热油温至标准区间。
• 回程速度缓慢、无法快退：单向阀芯卡滞无法完全开启、单向弹簧疲劳卡涩、油路背压过大；拆解清洗单向阀芯，更换疲劳复位弹簧，疏通回油回路降低背压。
• 阀组贴合面渗油串油：密封垫片老化破损、叠装对位偏移、螺栓锁紧力矩不均；更换全新密封垫片，重新精准对位叠装，对角均匀复紧螺栓。
• 速度调节无区间、忽快忽慢：节流阀芯磨损、锥形密封面拉伤，调速线性失效；更换精密节流阀芯总成，恢复无级调速精度。
• 设备待机缓慢自行溜动：节流口密封不严、阀体内部轻微内泄；彻底清洗节流口杂质，磨损严重更换阀件总成。
• 阀芯调节卡顿、旋钮转动生硬：长期积油泥、粉尘杂质侵入调节机构；全拆解清洗阀体内部与调节组件，更换脏污液压油。

七、硬性使用禁忌与标准化维保规范

• 严禁超21MPa高压长期运行：超压会导致阀体变形、密封击穿、节流阀芯偏移，造成调速失效、油路串压渗漏。
• 严禁超40L/min大流量长期工况：超流量会引发节流口气蚀、阀芯冲刷磨损，大幅降低调速精度与阀件寿命。
• 严禁脏污劣化油液运行：微小杂质极易堵塞精密锥形节流口，是调速失灵、低速爬行的核心诱因，必须严控油液过滤精度。
• 严禁暴力调节旋钮：暴力拧动会导致调节丝杆滑丝、阀芯变形，永久丧失调速功能，需轻调微调。
• 严禁非标叠装搭配：仅限02通径标准阀组叠加使用，非标孔位、厚度阀件混搭会造成油路错位、设备动作错乱。
• 严禁油温超70℃高温运行：高温加速油液稀化、密封老化，导致内泄增大、速度漂移、阀体渗漏。
• 严禁私自打磨改装节流阀芯：阀芯为精密研磨配件，私自改装会破坏节流线性，造成调速紊乱无法使用。
• 标准维保周期：每500小时检查阀组密封性、调速稳定性，清理阀体表面油污杂质，校验进给与回程速度精度；每1000小时拆解清洗节流阀芯、单向阀芯及内部流道，更换老化密封垫片，重新标定设备调速参数；每3000小时更换磨损阀芯组件、疲劳弹簧与老化密封件，恢复单向节流、精准调速、快速回程的核心性能。
