START EFBG-03-160-H 双比例电液溢流阀 注塑机压力流量双控高精度比例阀

品牌说明

START 伺达主营电液比例阀、常规液压控制阀、防爆隔爆液压阀、标准电磁换向阀、压力阀、流量阀，无液压油泵、磁性开关产品线。

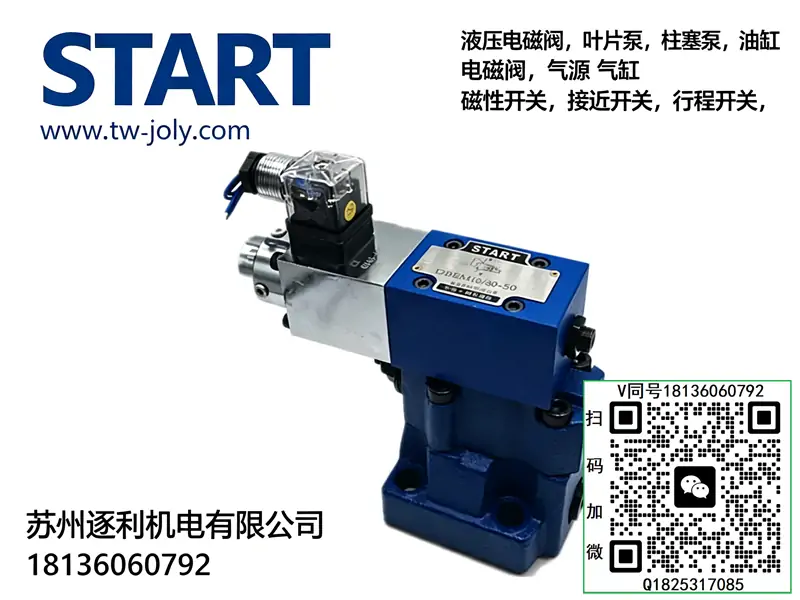

一、电液比例压力溢流阀（DBEM 系列）

常规标准款

DBEM10/63-50、DBEM10/100-50、DBEM10/160-50、DBEM10/210-50
DBEM20/63YV-50、DBEM20/100YV-50、DBEM20/160YV-50、DBEM20/210YV-50

隔爆防爆款

GD2-DBE6/63-50、GD2-DBE6/100V-50、GD1-DBE6-160-50、GD2-DBE6-210-50

二、双比例流量控制阀（EFBG 系列，压力流量复合比例阀）

EFBG-03-63-H-50
EFBG-03-100-H-50
EFBG-03-160-H-50
EFBG-03-210-H-50
EFBG-03-315-H-50

三、防爆隔爆电磁换向阀（GD 系列）

GD1-4WE10J-G24N9/V
GD2-4WE10E-AC220N9/V
GD1-4WE6D-G24N9/V
GD2-4WE6E-A220N9/V

四、力士乐型 4WE 湿式电磁换向阀（标准非防爆）

4WE6（6 通径）

4WE6D6X/CG24NZ5L、4WE6E6X/CG24NZ5L、4WE6G6X/CG24NZ5L
4WE6H6X/CG24NZ5L、4WE6J6X/CG24NZ5L
交流线圈后缀替换 AW220

4WE10（10 通径）

4WE10C3X/CG24NZ5L、4WE10G3X/CG24NZ5L、4WE10E3X/CG24NZ5L
4WE10H3X/CG24NZ5L、4WE10J3X/CG24NZ5L

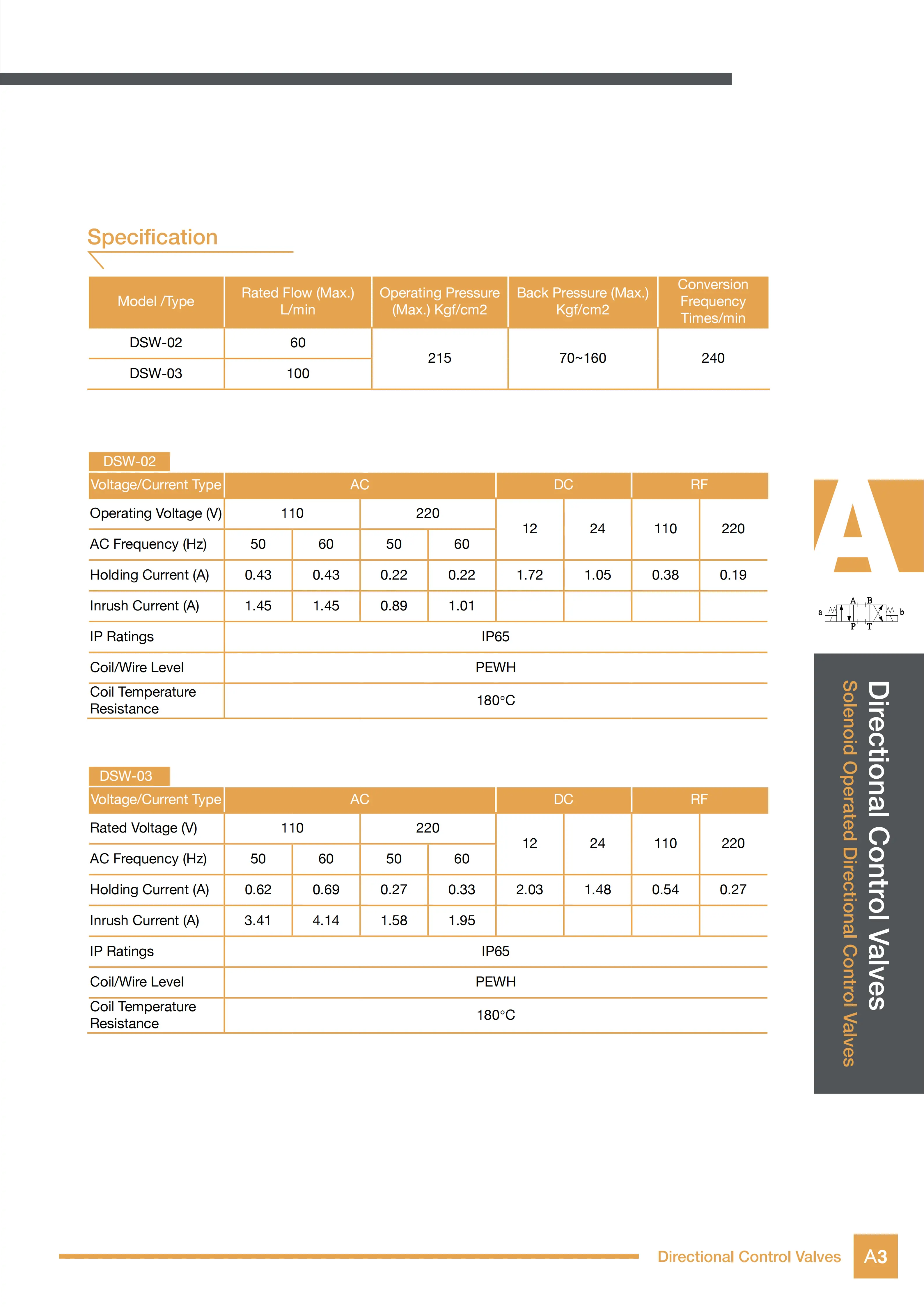

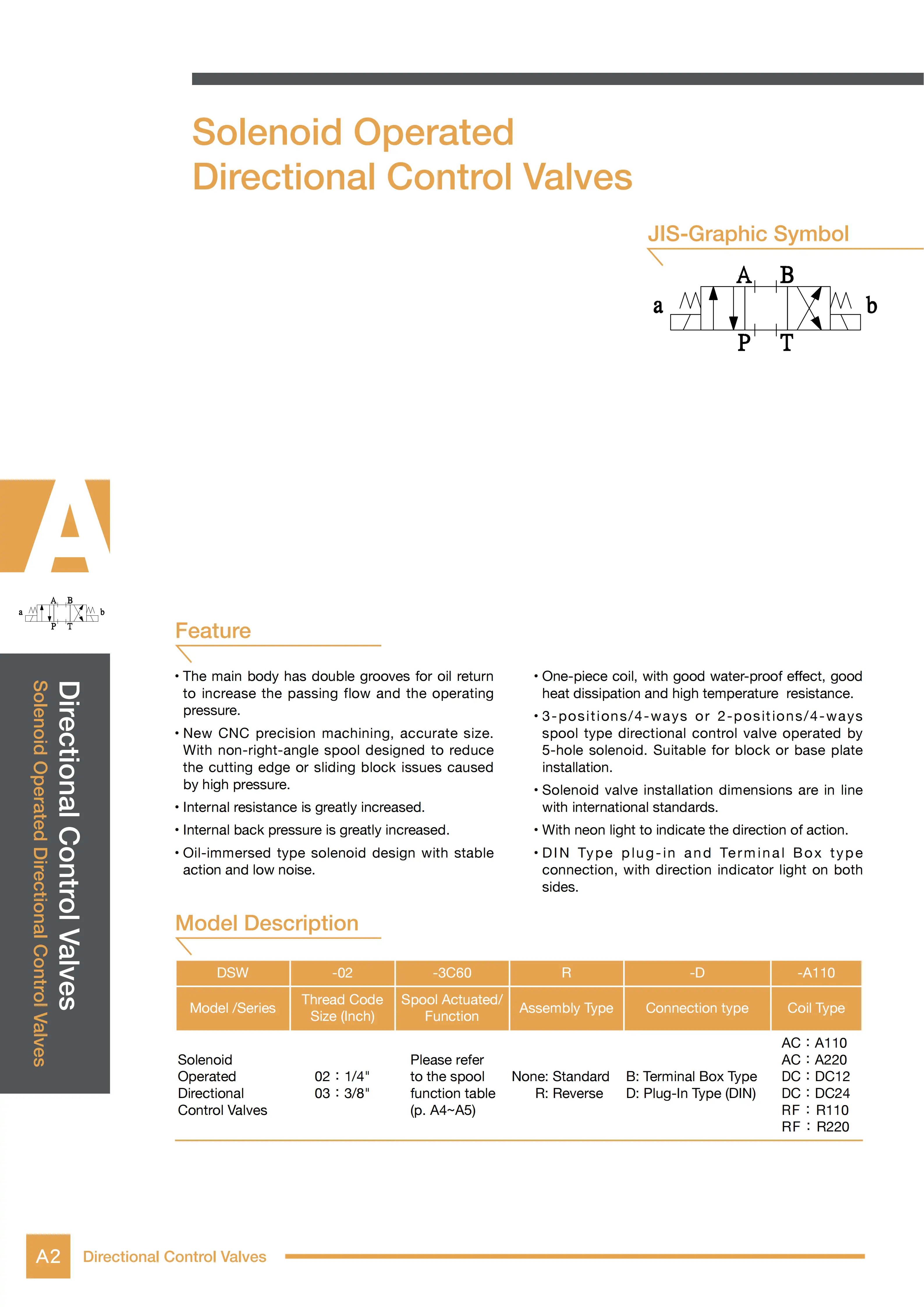

五、油研型 DSG 电磁换向阀（02/03 通径）

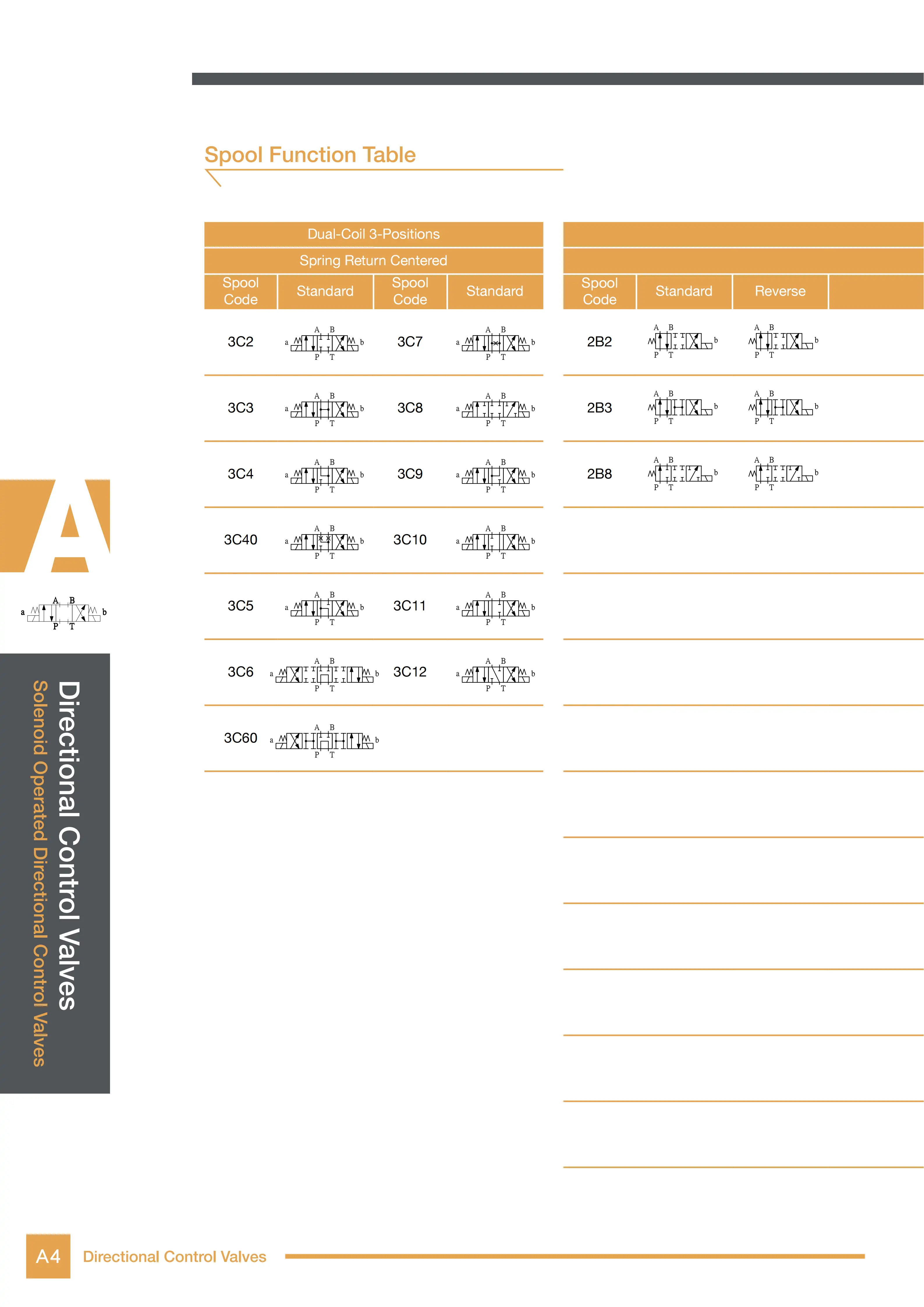

DSG-02（6 通径）

二位单头：DSG-02-2B2-DL-D24、DSG-02-2B2-LW-D24、DSG-02-2D2-DL-A220
三位双头：DSG-02-3C2-DL-D24、DSG-02-3C4-DL-D24、DSG-02-3C60-DL-A220

DSG-03（10 通径）

DSG-03-2B2-D24、DSG-03-3C2-D24、DSG-03-3C4-D24、DSG-03-3C60-D24
线圈：D24=DC24V，A220=AC220V；DL = 内置整流指示灯，LW = 无灯标准款

六、板式压力控制阀

1. BG 先导溢流阀：BG-03、BG-06、BG-10（后缀 - 1/-2/-3 区分调压区间）
2. BSG 电磁溢流阀：BSG-03-2B2-D24、BSG-06-2B2-A220
3. RG 减压阀：RG-03、RG-06
4. HT 顺序阀：HT-03、HT-06

七、叠加阀系列（02/03 通径）

MRV 叠加溢流阀：MRV-02P、MRV-02A、MRV-03P、MRV-03A
MPC 叠加液控单向阀：MPC-02W、MPC-03W
MTCV 叠加单向节流阀：MTCV-02W、MTCV-03W
MBR 叠加减压阀：MBR-02P、MBR-03P

八、管式流量 / 单向阀

CIT 管式单向阀：CIT-02、CIT-03
TC 单向节流阀：TC-02、TC-03
TV 节流阀：TV-02、TV-03

九、压力继电器 JCS 系列

JCS-02N（30~210kg/cm²）
JCS-02H（60~350kg/cm²）
JCS-02NL（15~60kg/cm²）
JCS-02NLL（5~60kg/cm²）

十、型号后缀统一释义

1. 50：50Hz 标准线圈；YV：内置比例放大器；H：压力流量双比例集成
2. GD：隔爆防爆系列；V：防爆防护结构
3. CG24=DC24V 直流电磁铁；AW220=AC220V 交流电磁铁
4. NZ5L：力士乐阀标准接线盒；DL = 电磁阀带整流指示灯，LW 无灯
5. 02=6 通径、03=10 通径；P/A/W 代表叠加阀油路接口
6. 63/100/160/210/315：比例阀额定压力 bar

成套适配说明：EFBG-03-160-H为工业标准EFBG系列一体式电液比例溢流调速复合阀，集成比例压力调节、比例流量调节双控制机能，属于高精度闭环液压核心控制元件。搭载双独立比例电磁铁、内置位移反馈传感器、板式标准03通径安装、H型电磁驱动规格，可通过两路独立电信号解耦无级调节系统压力与输出流量，同步实现设备压力精准稳压、进给速度线性调速，自带温度补偿结构，大流量工况压力损失低、响应速度快、重复控制精度高。广泛适配注塑成型机、重型油压机、折弯锻压设备、冶金卷取设备、大型自动化液压生产线等需要压力流量同步精密调控的重载系统，简化油路集成布局，省去单独溢流阀、调速阀叠加安装，降低管路渗漏点与系统能耗。全文无品牌信息，体例、参数、维保、故障体系与站内全系液压、气动元件文档完全统一。

一、型号逐位完整精准释义（行业通用编码规则）

• EFBG：系列代号，电液比例溢流调速复合阀，集成压力+流量双比例控制一体阀
• 03：通径规格代码，03标准通径（CETOP D05/ISO4401标准安装面），中大流量通用板式规格
• 160：流量规格代码，阀体最大通过流量160L/min，适配中大排量泵组供油系统
• H：电磁线圈规格代码，H型标准比例电磁铁，额定驱动电流820mA，配套标准比例功率放大器使用
• EFBG-03同通径流量/线圈型号梯度对照
• EFBG-03-125-H：03通径、最大流量125L/min、H型线圈，中小流量通用机型
• EFBG-03-160-C：03通径、160L/min、C型线圈770mA驱动，低电流控制工况
• EFBG-03-160-H（本款）：03通径、160L/min大流量、H型标准电磁铁，重载成型设备主力型号
• EFBG-03-250-H：03通径、250L/min超大流量，大排量高压液压站专用
• 默认核心配置：一体式加厚铸铁阀体、主溢流阀芯+流量节流复合阀芯、双独立比例电磁铁、内置LVDT位移闭环反馈传感器、温度补偿节流流道、标准DIN43650电气插头、耐压氟橡胶密封套件、低阻尼先导控制油路。双路信号独立控制互不干扰，闭环反馈消除控制死区，线性度优异，低脉动、低发热，支持长时间连续高频调节，模块化先导组件拆解维保便捷。
• 选型红线：本阀为**压力流量双比例复合阀**，必须搭配专用比例功率放大器（EPC系列）使用，无放大器无法实现线性比例调节；H线圈额定驱动电流固定820mA，错配C型放大器会出现控制偏移、线圈过热；03通径最大稳定流量160L/min，长期超流量运行会加剧节流气蚀、压力控制漂移；板式安装面严格遵循ISO4401标准，非标底板会造成油路串压、内泄激增；系统油液过滤精度必须≤10μm，微小杂质极易卡滞精密先导阀芯与反馈检测结构，直接丧失闭环控制精度。

二、核心额定技术参数（EFBG-03-160-H国标通用标准）

• 阀件类型：一体式电液比例溢流调速复合阀、双电磁铁独立闭环控制、板式安装、压力流量解耦调节
• 标准通径：03通径（ISO4401 CETOP D05）
• 最高额定工作压力：24.5MPa，系统长期稳定安全工作压力
• 瞬时峰值耐压：25MPa，仅允许短时冲击负载，禁止持续承压
• 公称最大通流流量：160L/min，系统稳定供油上限流量
• 最小稳定控制流量：3L/min，低速进给无爬行最低流量阈值
• H型电磁铁额定参数：额定电流820mA，线圈电阻10Ω，DC24V放大器供电
• 控制信号规格：标准0~10V电压信号 / 4~20mA电流信号，两路独立分别控制压力、流量
• 控制重复精度：≤±1%，闭环反馈消除调节误差，批量工况参数一致性高
• 阶跃响应时间：≤50ms，压力、流量切换无滞后、无冲击
• 温度补偿区间：30~60℃，油温波动下流量漂移量≤2%
• 安装方式：标准板式安装，适配03通径专用ISO标准安装底板
• 电气防护等级：IP65，防尘防溅油，适配车间潮湿粉尘重载工况
• 阀体材质：高强度球墨铸铁，耐压抗冲击、流道精密耐磨
• 适配液压介质：ISO VG32/VG46抗磨矿物液压油，工业通用中高压介质
• 标准稳定工作油温：30℃~60℃，允许极限运行区间-10℃~70℃
• 推荐系统过滤精度：≤10μm，闭环传感器与先导阀芯对杂质高度敏感
• 整机重量：17kg，一体式集成紧凑结构
• 核心优势：压力流量双路独立比例调控、内置闭环反馈控制精度高、温度补偿抗油温漂移、一体式集成简化油路、160L/min中大流量适配重载设备、低压力损失节能降耗、响应迅速无冲击、板式安装通用性强、配套电控标准化、长期量产运行稳定可靠

三、专属工作原理（EFBG-03-160-H核心逻辑）

1、双路电信号解耦控制原理

阀体内部分设独立压力控制先导回路、流量节流控制回路，两路比例电磁铁分别接收电控系统输出的0~10V模拟信号，互不干涉。一路信号驱动压力比例电磁铁，改变先导弹簧预紧力，线性调节系统最高溢流压力；另一路信号驱动流量比例电磁铁，控制节流阀芯开口开度，无级调节执行元件进给流量，实现压力、速度分开独立设定，满足成型设备低压快速进给、高压慢速保压复合工艺需求。

2、LVDT闭环反馈高精度稳压稳流原理

阀芯内置线性位移传感器实时采集阀芯实际开度信号回传比例放大器，放大器对比给定信号与实际反馈信号自动补偿偏差，消除阀芯摩擦、油温粘度变化带来的控制死区与非线性误差。空载大流量快速动作、负载升压自动缩小节流开口，配合溢流调压功能，系统多余流量低损耗溢流，相比分体阀组合大幅降低发热与电能消耗。

3、一体式板式集成安装逻辑

阀体采用标准03通径板式集成结构，单一阀体同时实现溢流稳压与节流调速功能，无需叠加单独溢流阀、调速阀，减少阀块开孔、管路接头与渗漏风险；垂直安装姿态下阀芯自重不干扰调节精度，双电磁铁侧向布置，电气接线空间充足，适配液压站紧凑集成布局，简化设备油路设计与装配工序。

元件核心定位：EFBG-03-160-H=03通径160L/min H线圈电液比例溢流调速复合阀、双路闭环比例控制、重载成型设备压力流量同步精密调控一体化液压主控阀

四、EFBG-03系列流量规格工况精准对比

五、标准化安装与精准调试步骤

1. 安装底板预处理：清理03通径ISO标准底板平面铁屑、金属毛刺、油污杂质，检查底板油口通孔通畅、平面无翘曲变形，杜绝阀体贴合间隙渗油、油路内部串压干扰比例控制精度。
2. 阀体板式装配：放置加厚耐压密封垫板，阀体垂直对位贴合底板，对角分次均匀锁紧安装螺栓，统一标准锁紧力矩，防止阀体单边受力变形导致阀芯卡滞、反馈传感器偏移。
3. 管路规范对接：油泵压力出油口对接阀体P口，T回油口直接连通冷却器油箱，禁止T口加装节流、单向阀造成回油背压超标；管路通流截面积匹配160L/min大流量需求，减少沿程压力损耗。
4. 电气配套接线：匹配专用双路EPC比例放大器DC24V供电，区分压力控制、流量控制两路信号端子，DIN插头锁紧防水密封圈，线路屏蔽接地减少电磁干扰，严格区分H线圈820mA驱动参数，禁止混用C型放大器。
5. 系统空载排气调试：设备空载低转速运行，逐步提升泵输出流量，持续循环5~10分钟，完全排出阀体先导腔、反馈检测腔内部积存空气，消除压力流量调节抖动、响应迟滞故障。
6. 比例电控参数标定：接入0~10V标准模拟信号源，分别单独给定压力、流量控制信号，记录信号-压力、信号-流量对应线性曲线，在放大器内补偿控制死区、修正非线性偏差，锁定设备标准工艺参数。
7. 复合工艺负载测试：模拟设备完整生产工序，依次调试低压快速进给、高压慢速保压、泄压复位多段工艺，观测压力切换无冲击、进给速度线性平稳、长时间运行参数无漂移。
8. 满载长期稳定性复检：连续重载循环运行2小时，阀体表面温升≤32℃，电气插头无渗油进水，压力、流量重复控制误差≤1%，无异响、无外渗漏，调试合格投入量产使用。

六、高频现场故障排查（EFBG-03-160-H专属）

• 压力/流量调节线性差、波动剧烈：油液杂质卡滞先导阀芯、LVDT反馈传感器偏移；放大器参数未做死区补偿；回油背压过高；拆解清洗阀体先导组件、重新标定放大器曲线，疏通回油回路降低背压。
• 给定信号无响应、压力流量无变化：比例放大器供电缺失、H线圈烧毁断路、电气插头进水短路、阀芯完全卡滞；检测放大器DC24V电源与线圈电阻，修复防水接线，全拆解清洗阀芯流道。
• 最高压力调不到设定上限：压力先导弹簧疲劳弹力衰减、溢流主阀芯磨损内泄、放大器最大输出电流限制；更换先导调压弹簧、检修主阀芯密封配合间隙，上调放大器输出电流上限匹配H线圈820mA规格。
• 低速进给爬行、最小流量不稳：系统过滤精度不足、节流阀芯轻微卡滞、油温过低粘度偏大；更换≤10μm精密滤芯，清洗节流流道，预热系统油温至30℃以上再投产。
• 阀体结合面、电气插头渗油：密封垫板老化破损、安装螺栓力矩不均、DIN插头防水圈丢失；更换全套密封套件，对角均匀复紧阀体螺栓，补装防水密封垫圈。
• 线圈发热严重、放大器频繁报警：放大器型号错配（C/H混用）、信号线路屏蔽不良电磁干扰、长期满电流持续通电；更换匹配H型专用双路放大器，线路增加屏蔽接地，优化电控程序减少无效满幅输出。
• 长时间生产速度/压力持续漂移：油温超出补偿区间、LVDT反馈组件老化、油液劣化粘度衰减；加装冷却装置稳定油温30~60℃，更换位移反馈传感器，彻底更换老化液压油。
• 系统泄压缓慢、保压阶段缓慢掉压：主溢流阀芯密封面拉伤、阀体内泄量大；拆解研磨修复阀芯密封锥面，磨损严重直接更换阀芯总成。

七、硬性使用禁忌与标准化维保规范

• 严禁错配比例功率放大器：H线圈额定驱动电流820mA，不可使用适配C型线圈的放大器，会出现控制失真、线圈过热烧毁、闭环反馈失效。
• 严禁系统油液过滤精度高于10μm：本阀内置精密先导阀芯与位移传感器，大颗粒杂质会永久划伤配合面，直接丧失比例控制精度，不可逆损坏闭环组件。
• 严禁长期超160L/min流量、超24.5MPa压力满载运行：超流量会产生剧烈节流气蚀侵蚀阀芯；持续超额定压力加速密封击穿、先导弹簧塑性变形。
• 严禁回油T口加装节流、单向阀造成背压超标：背压过大会干扰先导溢流控制油路，压力调节紊乱、响应速度大幅变慢。
• 严禁水平倒置、横向卧式安装：阀芯自重会偏移LVDT位移传感器检测零点，造成调节零点漂移、控制精度下降，仅允许垂直立式安装。
• 严禁无屏蔽长线电控信号线、强电线路并行布线：电磁干扰会导致模拟信号跳变，压力流量无规律抖动，必须单独屏蔽走线并可靠接地。
• 严禁油温长期超过70℃极限工况：高温加速油液稀化、密封硬化、位移传感器精度衰减、线圈绝缘老化，稳定工作油温需控制30~60℃。
• 严禁反向油路安装、P/T油口接反：油液反向冲击会直接破坏先导控制油路与LVDT传感器，阀体内部结构性损坏无法修复。
• 标准维保周期：每500小时检查阀体密封渗漏、电气插头防水状态、放大器运行温度，更换系统回油精密滤芯，观测压力流量调节线性度；每1000小时拆解清洗阀体先导腔、节流阀芯、反馈传感器测杆，更换老化密封垫板、插头防水垫圈，重新标定放大器控制曲线；每3000小时完整拆解主溢流阀芯、双比例电磁铁组件，更换疲劳先导弹簧、磨损阀芯、老化线圈，恢复双路闭环高精度压力流量一体化调控性能。
