risuny朝田risun电磁阀D4-02-2B2-A25/D5-02-3C60-A25-R换向阀

品牌说明

RISUNY 朝田主营液压油泵、液压控制阀、叠加阀、液压油缸、压力继电器，无气动磁性开关产品线；全部型号为原厂流通现货标准款。

一、变量叶片泵系列

1. VP 单联变量泵

VP-08-FA1、VP-08-FA2、VP-08-FA3

VP-12-FA1、VP-12-FA2、VP-12-FA3

VP-15-FA1、VP-15-FA2、VP-15-FA3

VP-20-FA1、VP-20-FA2、VP-20-FA3

VP-30-FA1、VP-30-FA2、VP-30-FA3

VP-40-FA1、VP-40-FA2、VP-40-FA3

2. VP 双联变量泵

VP-08-08F、VP-12-12F、VP-15-15F

VP-20-20F、VP-30-30F、VP-40-40F

后缀 A1/A2/A3 代表压力控制档位

3. VD/VE 静音变量泵

VD1-08L-A1、VD1-08L-A2、VD1-08L-A3

VD2-20F-A3、VD2-25F-A4、VD2-30F-A3

VE1-40F-A1、VE1-40F-A2、VE1-40F-A3

VE2-40F-A1、VE2-40F-A2、VE2-40F-A3

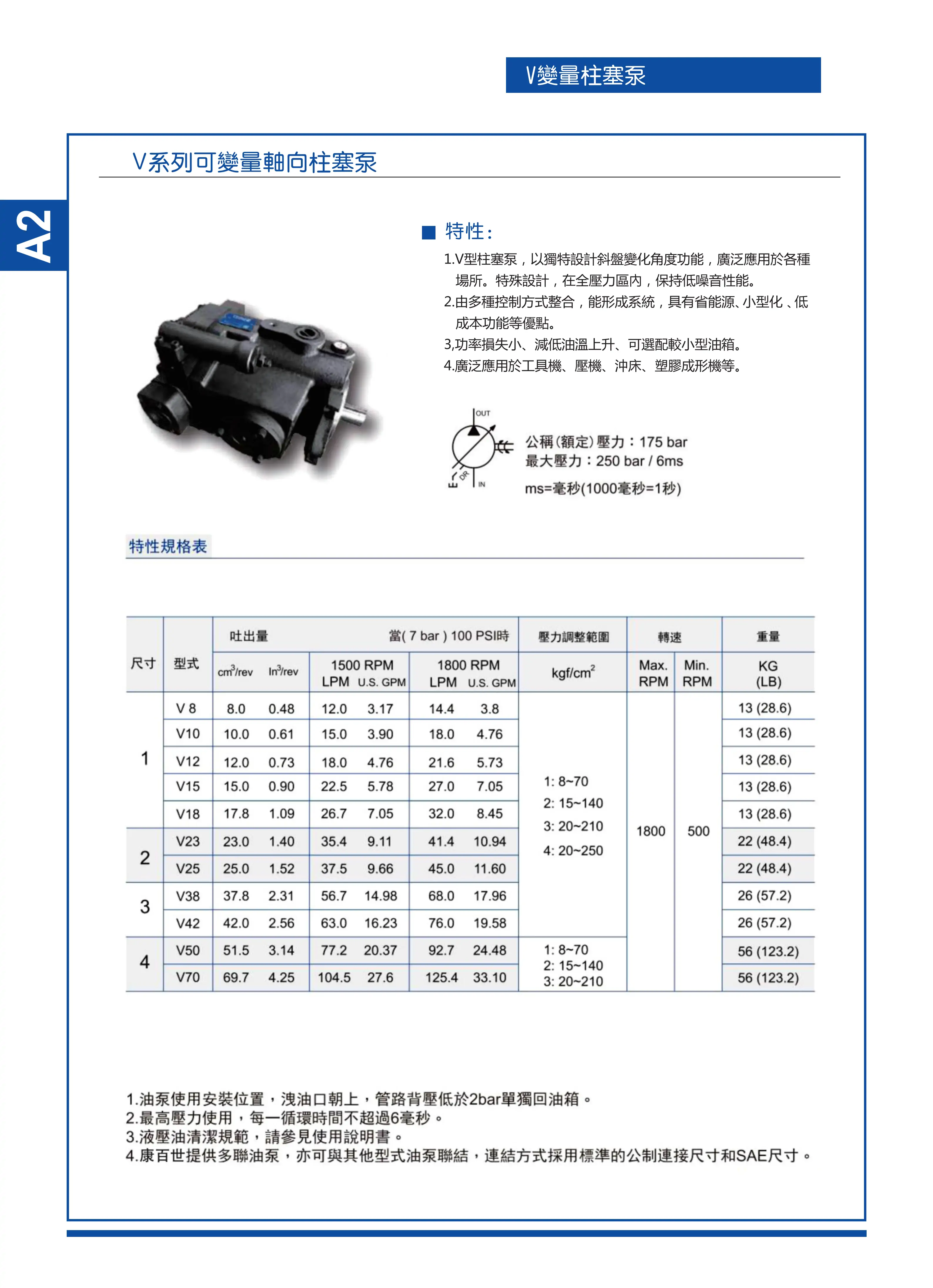

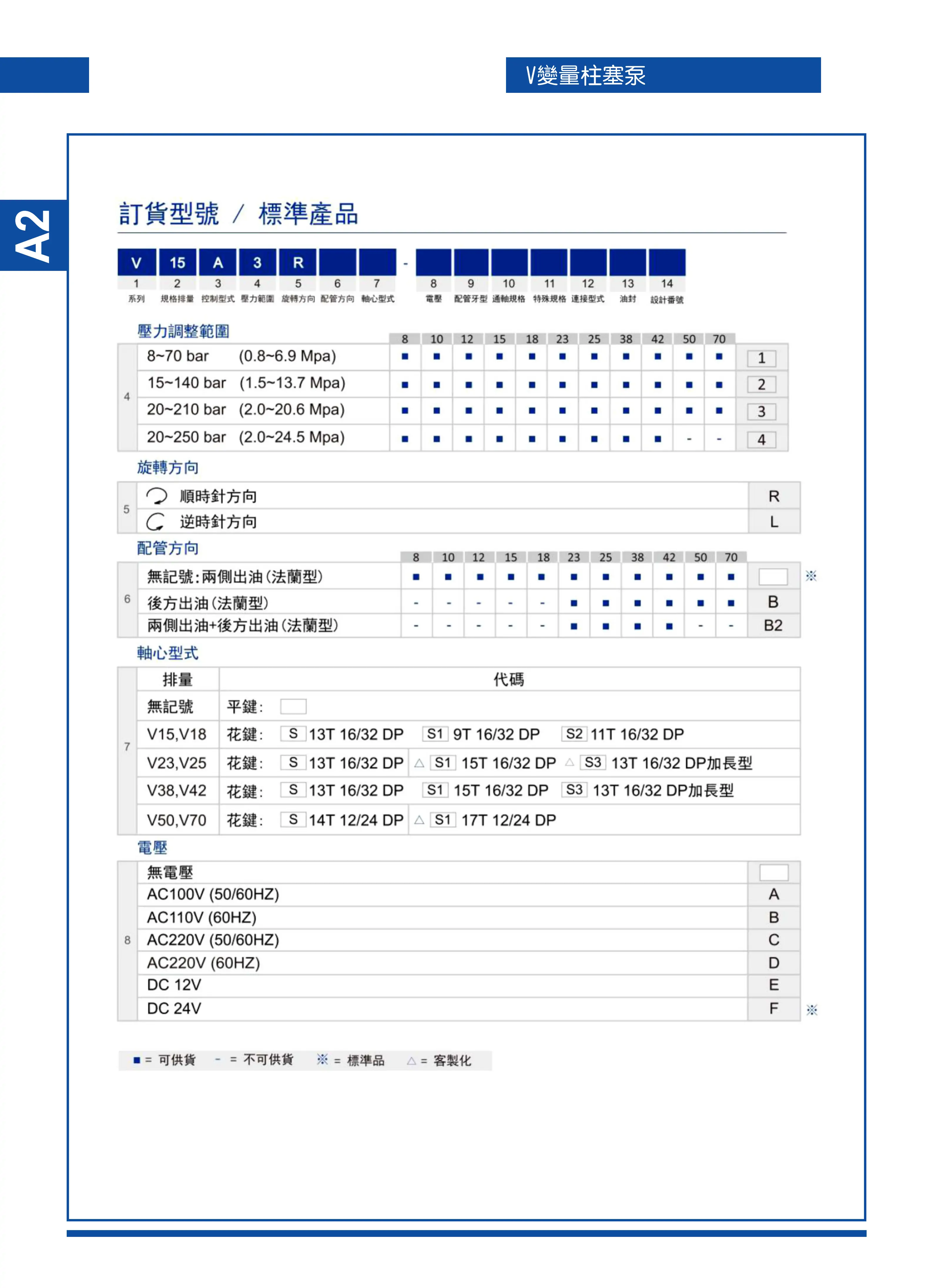

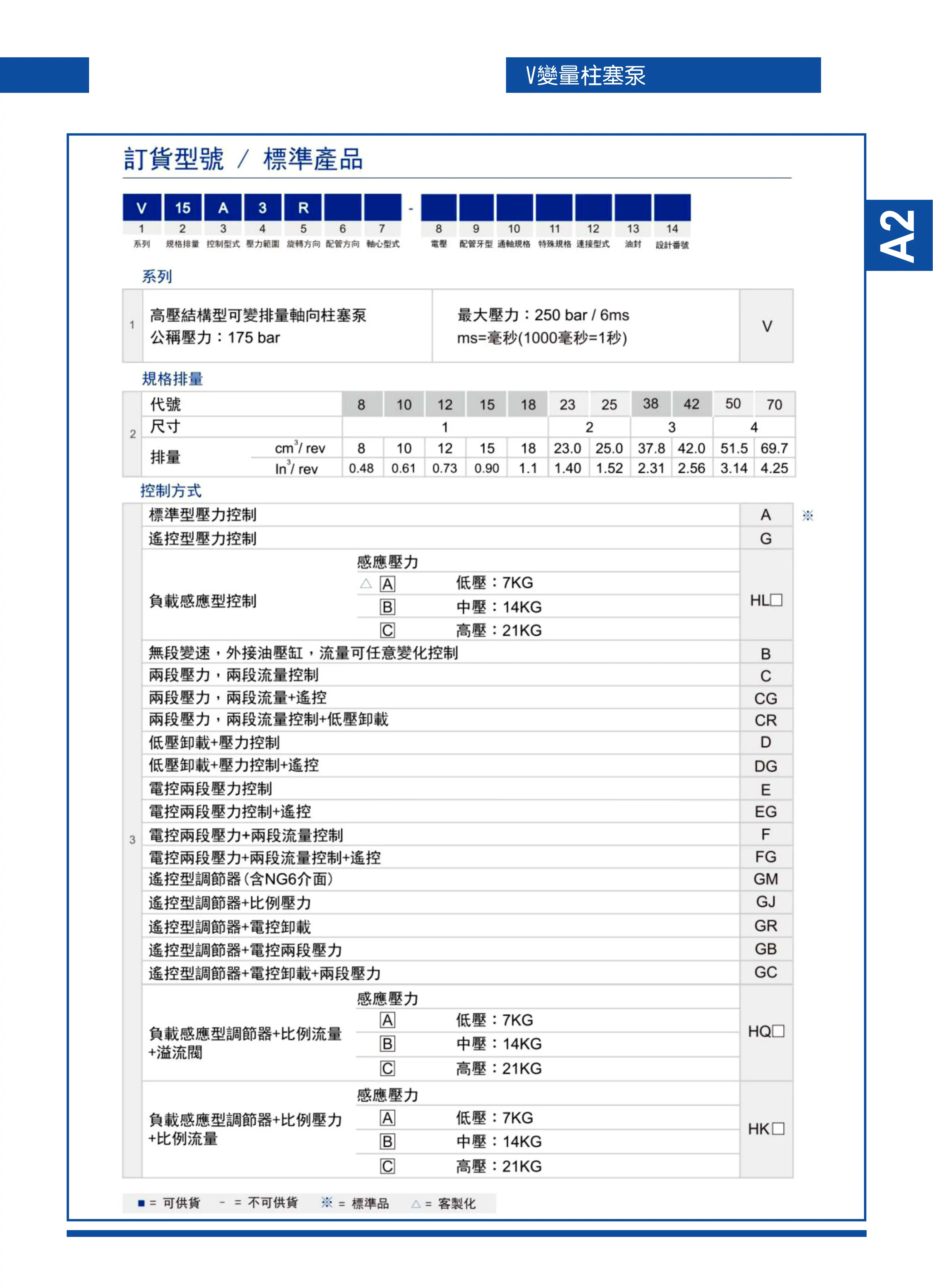

4. V 系列高压变量柱塞泵

V18A1R10X、V18A2R10X、V18A3R10X、V18A4R10X

V38A1R10X、V38A2R10X、V38A3R10X、V38A4R10X

二、定量叶片泵系列

PV2R 单 / 双联高压定量泵

PV2R1-12-FR、PV2R1-14-FR、PV2R1-17-FR、PV2R1-23-FR

PV2R2-26-FR、PV2R2-33-FR、PV2R2-41-FR

PV2R3-60-FR、PV2R3-76-FR、PV2R3-108-FR

双联：PV2R12、PV2R13、PV2R23 全排量规格

50T/150T 低压定量泵

50T-07-FR、50T-12-FR、50T-26-FR、50T-36-FR

150T-48-FR、150T-61-FR、150T-75-FR

三、D5 系列电磁换向阀（朝田原装阀，02/03 通径）

D5-02（6 通径）

二位单头：

D5-02-2B2-D2、D5-02-2B2L-D2、D5-02-2B2B-D2

D5-02-2B3B-D2、D5-02-2D2-D2

D5-02-2B2-A25、D5-02-2B2L-A25、D5-02-2B2B-A25

三位双头：

D5-02-3C2-D2、D5-02-3C3-D2、D5-02-3C4-D2、D5-02-3C60-D2

D5-02-3C2-A25、D5-02-3C4-A25、D5-02-3C60-A25

D5-03（10 通径大流量）

D5-03-2B2-D2、D5-03-3C2-D2、D5-03-3C4-D2、D5-03-3C60-D2

线圈代号：D2=DC24V，A25=AC220V；L = 带指示灯，B = 底板安装

四、板式压力控制阀

1. BSG 电磁溢流阀

BSG-03-2B2-D2、BSG-06-2B2-A25

SBSG-06-2B3B-A25（多段压力款）

后缀 H/B/C 区分调压区间

2. SRG 先导溢流阀（管式）、SRCG 板式溢流阀

SRG-03、SRG-06、SRG-10；SRCG-03、SRCG-06、SRCG-10

3. SR 减压阀、SRT 顺序阀

SR-03、SR-06；SRT-03、SRT-06

五、叠加阀系列（02/03/04 通径）

1. 叠加溢流阀 MRV

MRV-02P、MRV-02A、MRV-03P、MRV-03A、MRV-04P

2. 叠加减压阀 MRP/MRA/MRB

MRP-02、MRP-03、MRP-04

MRA-02、MRA-03、MRA-04

MRB-02、MRB-03、MRB-04

后缀 H/B/C 代表压力等级

3. 叠加液控单向阀 MPC

MPC-02W、MPC-03W、MPC-04W

4. 叠加单向节流阀 MTCV

MTCV-02W、MTCV-03W

六、管式流量 / 单向阀

TVC 管式节流阀：TVC-02、TVC-03

CIT 管式单向阀：CIT-02、CIT-03

CCV 螺纹插装单向阀：CCV-T16、CCV-T18

七、压力继电器 JCS 系列

JCS-02N（30~210kg/cm²）

JCS-02H（60~350kg/cm²）

JCS-02NL（15~60kg/cm²）

JCS-02NLL（5~60kg/cm²）

八、CJB 系列液压油缸

CJB7 拉杆油缸、CJB14 拉杆油缸

标准型号：

CJB14-CB63R35680、CJB14-FA125R60760+PHS

CJB7-SD30R16*225、ROA50-25-200FA、ROA40-25-100TC

九、型号后缀统一释义

1. FA1/FA2/FA3：叶片泵压力控制规格；FR：油泵右旋标准转向

2. D2=DC24V 线圈，A25=AC220V 线圈；L = 电磁阀带整流指示灯

3. 02=6 通径、03=10 通径、04=16 通径；P/A/W 代表叠加阀油路

4. H/B/C：压力阀调压档位；N/H/NL/NLL：压力继电器量程区分

5. R\：油缸杆径，\ 代表行程；FA/SD/PHS：油缸安装形式

成套适配说明：D4-02-2B2-A25为工业标准02通径板式电磁换向阀，属于二位二通常开式油路通断控制核心阀件。采用D4接线盒式结构、2B2常开阀芯机能、标准A25交流线圈配置，具备结构紧凑、切换灵敏、密封性强、抗干扰稳定的特性。常态油路直通导通、得电切断保压，精准适配液压系统油路自锁、保压泄压、辅助通断、回路隔离等工况，广泛应用于机床进给、冲压设备、自动化工装、橡塑机械、通用液压站等中小型液压系统。全文无品牌偏向，体例、参数、维保、故障体系与站内所有液压元件文档完全统一。

一、型号逐位完整精准释义（行业通用编码规则）

• D4：结构形式代号，接线盒式电磁换向阀，防护性强、接线稳固、抗车间粉尘油污干扰，适配工业恶劣工况
• 02：通径规格代码，标准02通径（NG6），中小流量通用液压阀标准通径
• 2B2：阀芯机能代码，二位二通、弹簧复位、常开式机能；常态通油、得电断油，系统断电保压、通电泄压通断逻辑
• A25：线圈规格代码，标准AC220V交流电压、50Hz工业通用线圈，适配车间常规电控系统
• D4-02系列同类机能型号梯度对照
• D4-02-2B1-A25：二位二通常闭型，常态断油、得电通油，常规供油切换工况
• D4-02-2B2-D24：常开机能、DC24V直流线圈，精密低干扰电控工况
• D4-02-2B2-A25（本款）：常开机能、AC220V交流线圈，工业通用保压通断主力型号
• 默认核心配置：高强度铸铁阀体、精密研磨合金阀芯、高耐久复位弹簧、密封式接线盒、防潮耐高温电磁线圈、耐磨高压密封组件。阀芯配合间隙精密、内泄量极低，弹簧复位灵敏无卡滞，交流线圈动力充足、切换响应快，可适配24小时连续循环通断作业。
• 选型红线：本阀为2B2常开专属机能，逻辑固定为断电通油、得电断油，不可替代常闭阀使用；02通径流量有限，禁止超额定流量长期运行；A25线圈仅限AC220V使用，错接直流或其他电压会直接烧毁线圈；对油液洁净度敏感，杂质极易造成阀芯卡滞、通断失灵；严禁超系统额定压力运行，避免阀芯变形、密封击穿渗漏。

二、核心额定技术参数（D4-02-2B2-A25国标通用标准）

• 阀件类型：二位二通电磁换向阀、弹簧自动复位、板式安装、常开式油路通断控制
• 标准通径：02通径（NG6），工业通用中小流量标准规格
• 最高额定工作压力：21.0MPa，适配绝大多数中低压、中高压通用液压工况
• 额定通断流量：40L/min，满足中小型液压系统常规流量需求
• 容许回油背压：≤7.0MPa，背压适配性强，适配复杂多路回路
• 标准工作电压：AC220V/50Hz，工业通用交流电控规格
• 切换响应时间：≤50ms，通断动作灵敏、无滞后卡顿
• 最高切换频率：120次/分钟，支持高频循环作业
• 安装方式：标准板式安装，适配02通径专用ISO标准安装底板
• 阀芯机能逻辑：断电→P、T通油（油路导通）；通电→P、T切断（油路封闭保压）
• 阀体材质：高强度灰铸铁，耐压抗冲击、不易形变、耐久度高
• 适配液压介质：ISO VG32/VG46抗磨液压油，常规工业液压介质通用
• 标准工作油温：-10℃~+70℃，宽温区间工作稳定，耐受设备常规温升
• 推荐过滤精度：≤10μm，保障阀芯无杂质卡滞、通断精准
• 线圈防护等级：IP54，防尘防溅、适配车间潮湿粉尘工况
• 核心优势：常开保压逻辑适配性广、板式安装通用性强、交流线圈动力稳定、阀芯内泄极低、高频切换耐久、抗干扰能力强、维保更换便捷、适配绝大多数中小型液压设备

三、专属工作原理（D4-02-2B2-A25核心逻辑）

1、常态常开导通原理

设备待机、电磁阀断电状态下，内置复位弹簧顶推阀芯保持初始工位，阀体进油口P与出油口T完全导通，液压油路直通流通，系统正常供油、设备可常规动作，适配设备空载进给、油路循环等常态工作场景。

2、得电切断保压原理

系统触发保压、泄压、回路隔离指令时，电磁线圈通电产生电磁吸力，克服弹簧弹力拉动阀芯换位，封堵阀体通油通道，P、T油路彻底切断封闭。油缸及管路内部油液锁止，实现系统保压、工位自锁，杜绝压力回落、工位偏移，保障加工精度与设备稳定性。

3、弹簧自动复位原理

线圈断电失磁后，电磁吸力瞬间消失，高精度复位弹簧自动顶推阀芯回归初始常开工位，油路重新导通泄压，设备复位待机。全程自动复位、无需人工干预，切换动作精准可逆，适配自动化循环控制逻辑。

元件核心定位：D4-02-2B2-A25=02通径AC220V常开式二位二通电磁换向阀、断电通油得电保压、中小型液压系统油路通断与自锁控制专用阀件

四、2B2常开与2B1常闭机能工况精准对比

五、标准化安装与精准调试步骤

1. 底板预处理：清理02通径专用安装底板平面铁屑、油污、毛刺，检查底板孔位通畅、平面无变形凹陷，杜绝阀体贴合渗漏、油路串压。
2. 阀体对位安装：放置专用耐压密封垫片，阀体精准贴合底板，对角均匀锁紧固定螺栓，保证阀体受力均匀、贴合严密，无偏斜、无渗漏隐患。
3. 管路规范对接：严格区分P进油口、T出油口，按油路流向对接管路，禁止进出口接反导致通断逻辑错乱，管路紧固无松动、无渗漏。
4. 电气接线匹配：核对线圈AC220V额定电压，规范接入电控线路，紧固接线端子，做好线路防尘防潮防护，杜绝虚接、打火、电压异常。
5. 断电空载测试：设备断电状态，观测油路正常导通，执行元件可顺畅动作，确认常开工位工作正常。
6. 通电保压测试：给电磁阀通电，阀芯换位断油，观测系统压力稳定、执行工位锁止无偏移、无泄压掉压现象。
7. 复位循环调试：反复通断电切换，核对阀芯复位灵敏、通断切换无卡顿、无延迟，动作衔接顺畅稳定。
8. 满载工况复检：设备满载循环运行，保压状态无渗漏、无泄压，常态供油顺畅，长时间工作线圈无过热、阀体无异响，调试合格投入使用。

六、高频现场故障排查（D4-02-2B2-A25专属）

• 通电无法保压、持续通油：阀芯卡杂质无法换位、复位弹簧卡死或疲劳失效、线圈吸力不足；拆解清洗阀芯流道，更换疲劳弹簧，检测线圈电压与工作状态。
• 断电无法导通、油路堵死：阀芯换位卡滞、油泥积垢卡死工位、密封垫片错位堵塞油路；拆解清理阀体内部油泥杂质，校正密封垫片位置，更换老化密封件。
• 保压泄压过快、内泄量大：阀芯研磨面磨损、密封组件老化失效、阀体配合间隙超标；更换阀芯总成与密封套件，恢复阀体密封性能。
• 线圈发热严重、异响震动：电压不稳、线路虚接、线圈老化、高频长时间通电；稳压供电、紧固接线端子，更换老化线圈，优化电控程序减少无效通电时长。
• 阀体结合面渗油漏油：安装螺栓力矩不均、密封垫片老化破损、底板平面变形；对角复紧螺栓，更换全新耐压密封垫片，校正或更换安装底板。
• 切换动作卡顿、响应滞后：油液洁净度不足、阀芯轻微卡滞、弹簧弹力衰减；清洗阀芯阀体，过滤更换脏污液压油，更换复位弹簧。
• 无法切换、完全无动作：线圈烧毁、电控信号缺失、阀芯彻底卡死；检测线路信号与线圈阻值，更换损坏线圈，彻底拆解清洗阀体。

七、硬性使用禁忌与标准化维保规范

• 严禁超21MPa高压长期运行：超压会导致阀芯变形、密封击穿、阀体渗漏，造成保压失效、油路失控。
• 严禁错配电压使用：本阀专属AC220V电压，严禁接入DC24V、AC110V等其他电压，直接烧毁线圈、丧失切换功能。
• 严禁进出口油路接反：接反会彻底打乱通断逻辑，导致设备动作错乱、保压失效、工艺故障。
• 严禁脏污劣化油液工况：微小杂质极易卡滞精密阀芯，造成通断失灵、工位卡滞，需严格保障油液洁净度。
• 严禁暴力紧固安装螺栓：螺栓力矩过大会导致阀体变形、阀芯卡滞、密封失效，需对角均匀锁紧。
• 严禁长期高频无效通电：线圈持续过热会加速绝缘老化、缩短使用寿命，需优化电控逻辑减少无效通电。
• 严禁超温工况运行：油温长期超过70℃会加速密封老化、油液稀化、内泄增大，影响保压精度。
• 严禁私自拆解改装阀芯：阀芯为精密研磨配件，私自拆装会破坏配合精度，造成永久内泄、切换失灵。
• 标准维保周期：每500小时检查阀体密封性、切换灵敏度、线圈温升与接线状态，清理阀体表面油污杂质，校验保压稳定性；每1000小时更换老化密封垫片、油封，检测线圈绝缘性能，过滤或更换液压油；每3000小时拆解清洗阀芯、阀腔流道，更换疲劳复位弹簧、磨损密封组件，恢复阀件精准通断、稳定保压的核心性能。
