START MPCV-03W 叠加液控单向阀 注塑锁模保压液压锁高压工况无缓慢泄压

品牌说明

START 伺达主营电液比例阀、常规液压控制阀、防爆隔爆液压阀、标准电磁换向阀、压力阀、流量阀，无液压油泵、磁性开关产品线。

一、电液比例压力溢流阀（DBEM 系列）

常规标准款

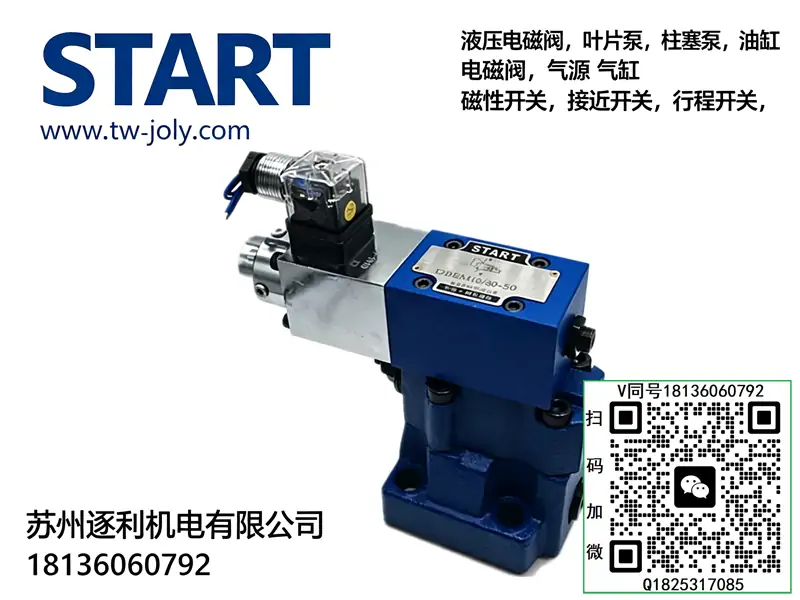

DBEM10/63-50、DBEM10/100-50、DBEM10/160-50、DBEM10/210-50
DBEM20/63YV-50、DBEM20/100YV-50、DBEM20/160YV-50、DBEM20/210YV-50

隔爆防爆款

GD2-DBE6/63-50、GD2-DBE6/100V-50、GD1-DBE6-160-50、GD2-DBE6-210-50

二、双比例流量控制阀（EFBG 系列，压力流量复合比例阀）

EFBG-03-63-H-50
EFBG-03-100-H-50
EFBG-03-160-H-50
EFBG-03-210-H-50
EFBG-03-315-H-50

三、防爆隔爆电磁换向阀（GD 系列）

GD1-4WE10J-G24N9/V
GD2-4WE10E-AC220N9/V
GD1-4WE6D-G24N9/V
GD2-4WE6E-A220N9/V

四、力士乐型 4WE 湿式电磁换向阀（标准非防爆）

4WE6（6 通径）

4WE6D6X/CG24NZ5L、4WE6E6X/CG24NZ5L、4WE6G6X/CG24NZ5L
4WE6H6X/CG24NZ5L、4WE6J6X/CG24NZ5L
交流线圈后缀替换 AW220

4WE10（10 通径）

4WE10C3X/CG24NZ5L、4WE10G3X/CG24NZ5L、4WE10E3X/CG24NZ5L
4WE10H3X/CG24NZ5L、4WE10J3X/CG24NZ5L

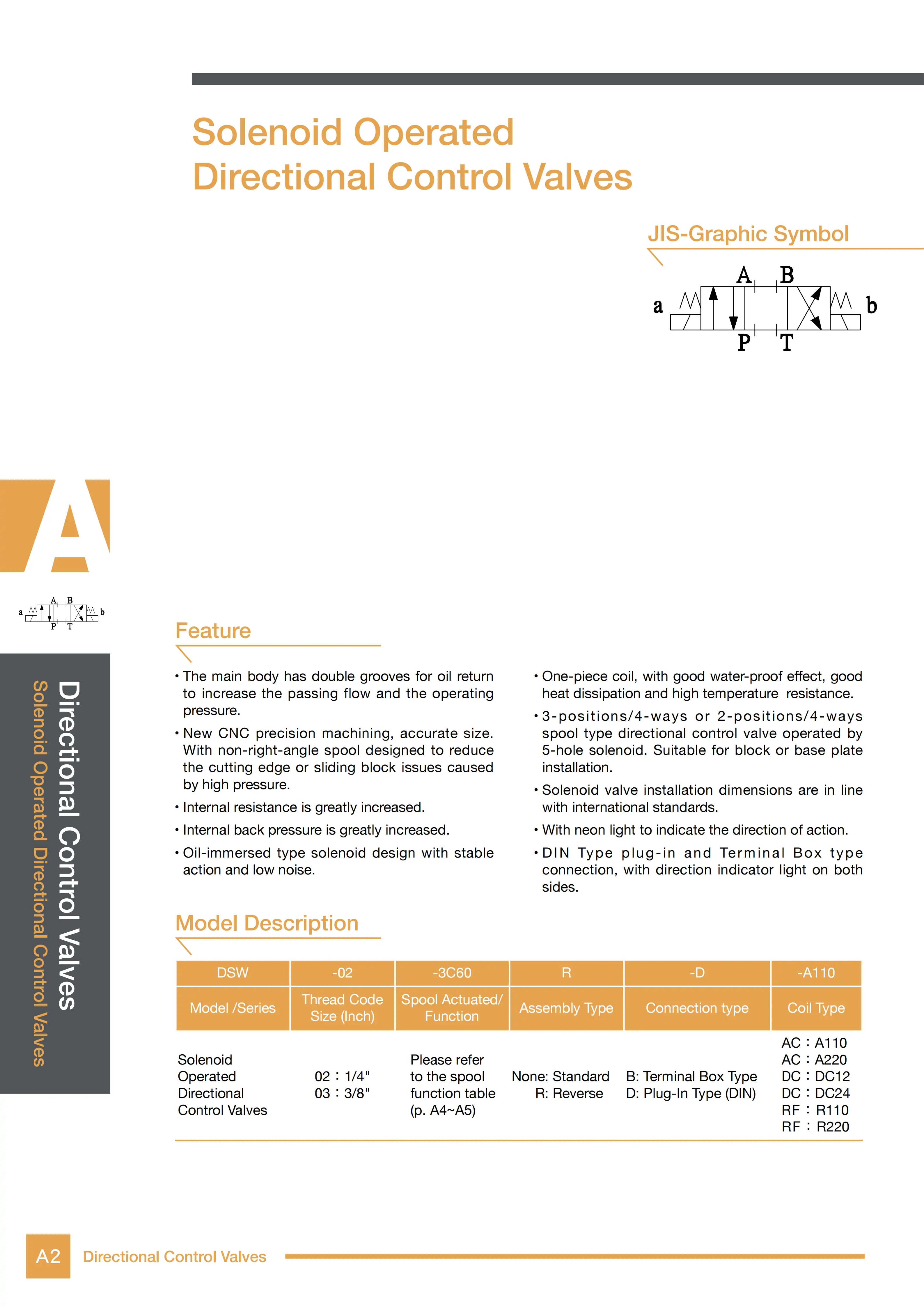

五、油研型 DSG 电磁换向阀（02/03 通径）

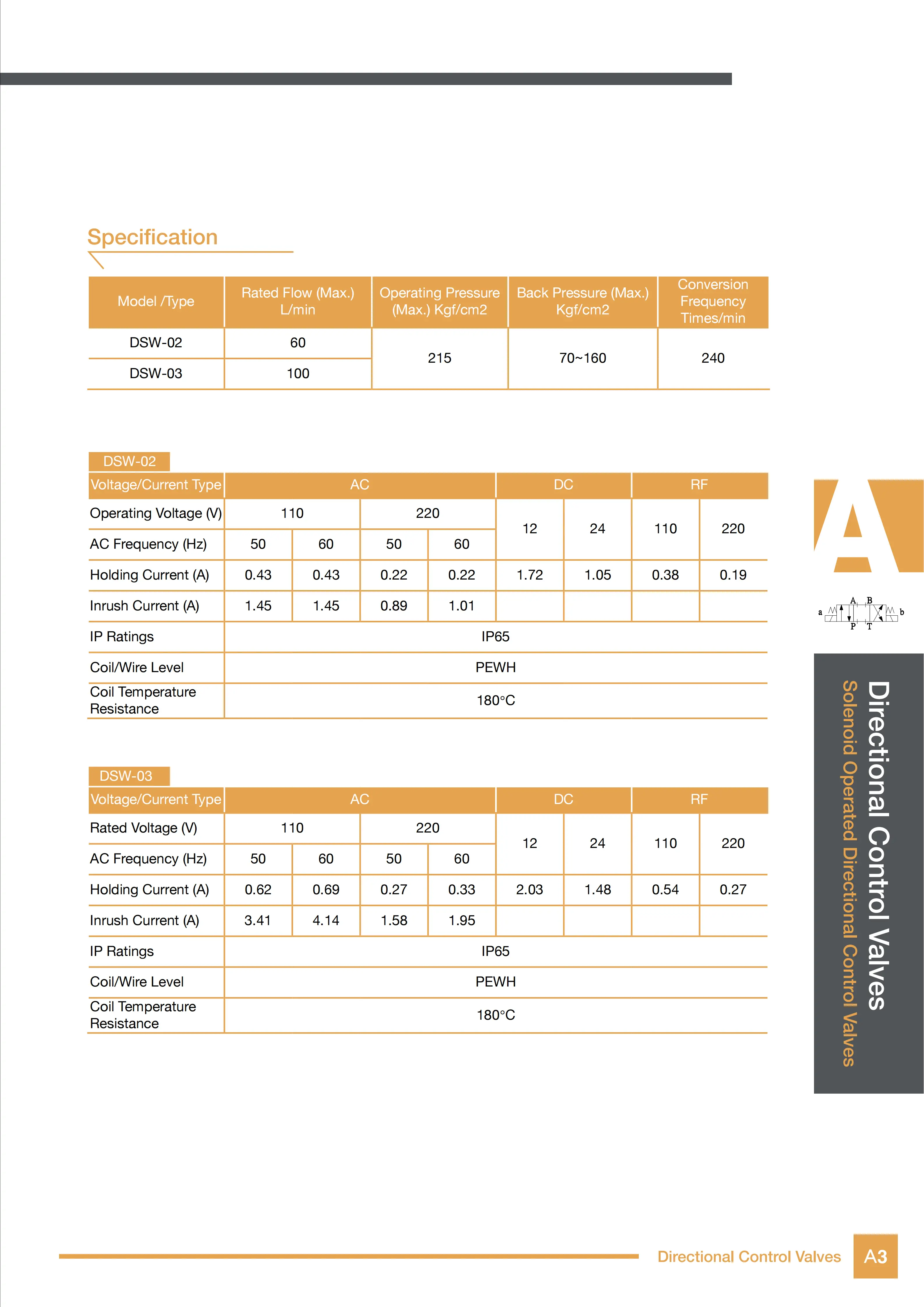

DSG-02（6 通径）

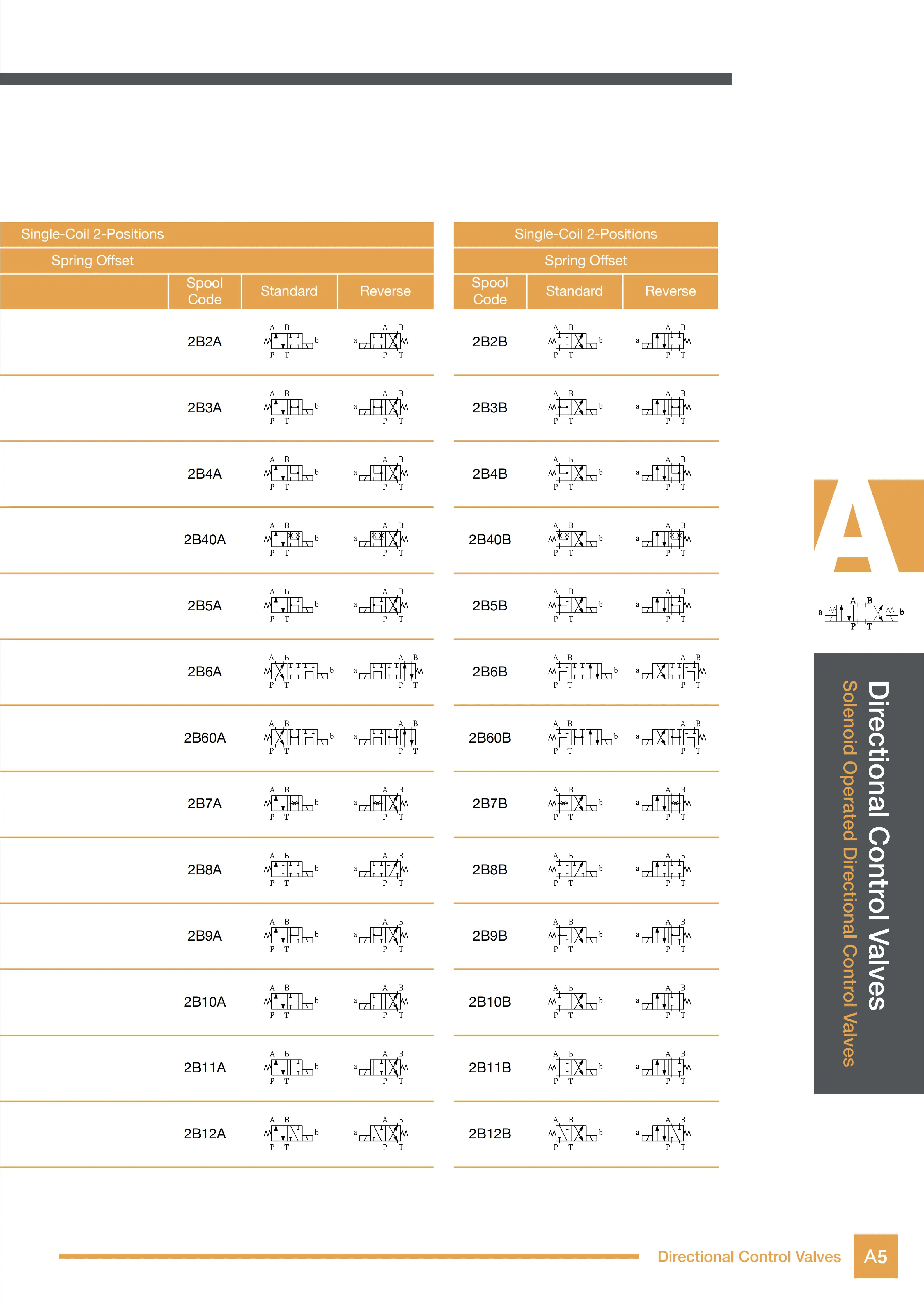

二位单头：DSG-02-2B2-DL-D24、DSG-02-2B2-LW-D24、DSG-02-2D2-DL-A220

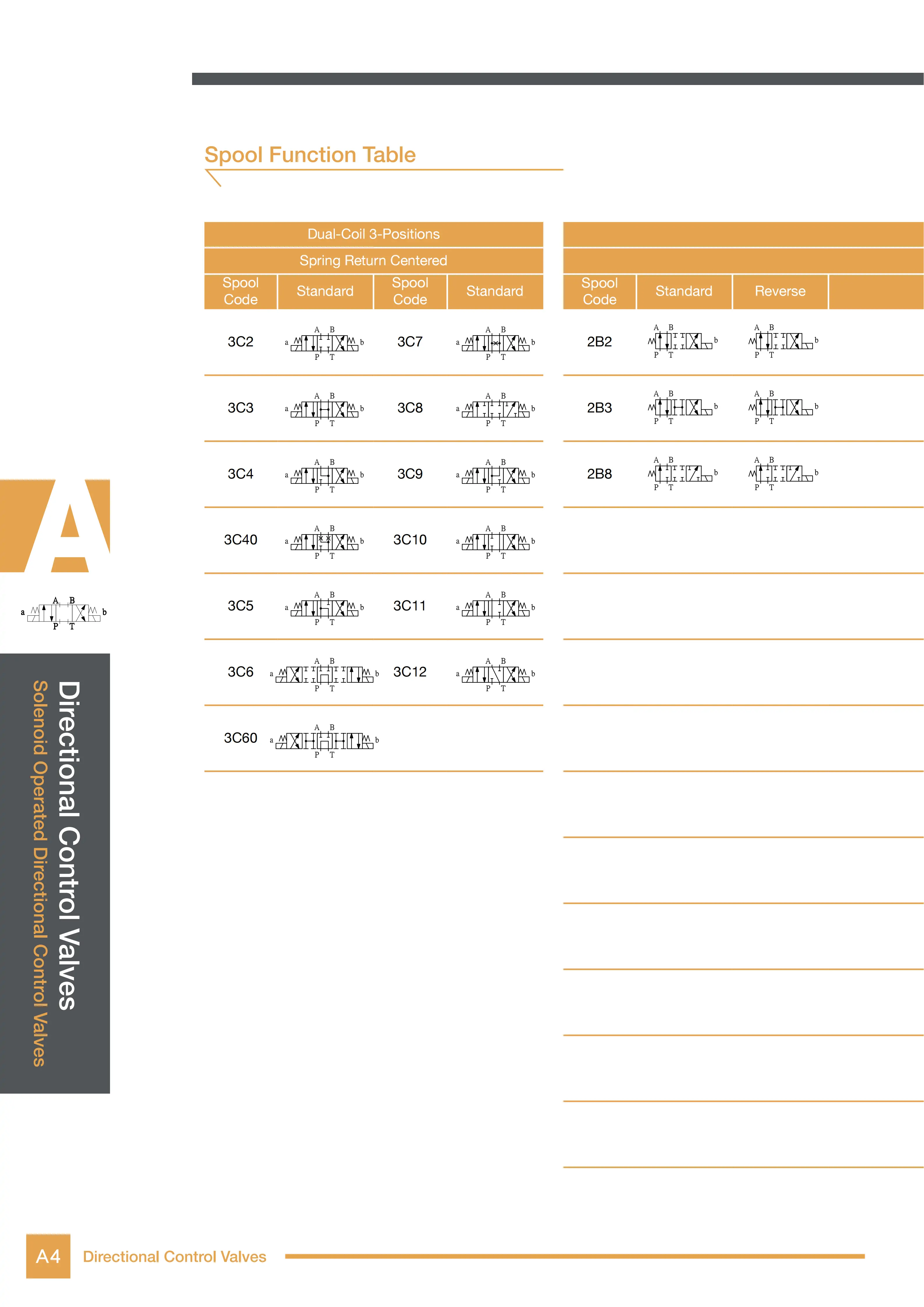

三位双头：DSG-02-3C2-DL-D24、DSG-02-3C4-DL-D24、DSG-02-3C60-DL-A220

DSG-03（10 通径）

DSG-03-2B2-D24、DSG-03-3C2-D24、DSG-03-3C4-D24、DSG-03-3C60-D24
线圈：D24=DC24V，A220=AC220V；DL = 内置整流指示灯，LW = 无灯标准款

六、板式压力控制阀

1. BG 先导溢流阀：BG-03、BG-06、BG-10（后缀 - 1/-2/-3 区分调压区间）
2. BSG 电磁溢流阀：BSG-03-2B2-D24、BSG-06-2B2-A220
3. RG 减压阀：RG-03、RG-06
4. HT 顺序阀：HT-03、HT-06

七、叠加阀系列（02/03 通径）

MRV 叠加溢流阀：MRV-02P、MRV-02A、MRV-03P、MRV-03A
MPC 叠加液控单向阀：MPC-02W、MPC-03W
MTCV 叠加单向节流阀：MTCV-02W、MTCV-03W
MBR 叠加减压阀：MBR-02P、MBR-03P

八、管式流量 / 单向阀

CIT 管式单向阀：CIT-02、CIT-03
TC 单向节流阀：TC-02、TC-03
TV 节流阀：TV-02、TV-03

九、压力继电器 JCS 系列

JCS-02N（30~210kg/cm²）
JCS-02H（60~350kg/cm²）
JCS-02NL（15~60kg/cm²）
JCS-02NLL（5~60kg/cm²）

十、型号后缀统一释义

1. 50：50Hz 标准线圈；YV：内置比例放大器；H：压力流量双比例集成
2. GD：隔爆防爆系列；V：防爆防护结构
3. CG24=DC24V 直流电磁铁；AW220=AC220V 交流电磁铁
4. NZ5L：力士乐阀标准接线盒；DL = 电磁阀带整流指示灯，LW 无灯
5. 02=6 通径、03=10 通径；P/A/W 代表叠加阀油路接口
6. 63/100/160/210/315：比例阀额定压力 bar

成套适配说明：MPCV-03W为工业标准MPCV系列03通径叠加式双向液控单向阀，俗称双向液压锁，采用W型外泄先导结构、标准ISO4401叠加安装面，内置两组独立锥面密封单向阀芯，可同时锁止油缸A、B两腔油路，零泄漏长效保压，外泄式先导油路不受回油背压干扰，锁止稳定不漂移。可直接叠加在三位四通电磁换向阀与安装底板之间，无需外接管路，集成度高，广泛适配升降平台、工程机械支腿、注塑合模油缸、冲压夹紧工装、机械手定位等需要双向负载锁止、长时间保压无下滑的中高压液压系统。全文无品牌偏向，体例、参数、维保、故障体系与站内全系液压元件文档完全统一。

一、型号逐位完整精准释义（行业通用编码规则）

• MPCV：系列代号，叠加式液控单向阀（Modular Pilot Control Valve），模块化叠加安装液压锁
• 03：通径规格代码，03标准通径（DN10/NG10），适配03通径全系叠加阀组，最大通流70L/min
• W：结构代码，双向锁止+外泄先导型；两组独立单向阀芯，A、B腔均可反向锁止，先导控制油独立外泄回油箱，规避回油背压造成锁止失效
• MPCV-03系列同类结构型号梯度对照
• MPCV-03A：单向内泄型，仅单方向锁止，先导油内泄至主油路，存在背压干扰风险
• MPCV-03B：双向内泄型，双向锁止但先导油内泄，高背压工况易出现轻微泄压漂移
• MPCV-03W（本款）：双向外泄型，双向零泄漏锁止，独立外泄油路，高低背压工况锁止精度稳定，重载升降设备主力型号
• 默认核心配置：高强度球墨铸铁阀体、两组淬火硬质合金锥面主阀芯、轻量化先导顶杆、高低压分级复位弹簧、氟橡胶全套耐高压密封套件、独立外泄油口流道、标准叠加定位销。金属硬密封配合间隙极小，静态泄漏≤0.1mL/24h，双向锁止无死角，外泄先导回路分离设计，不受系统回油压力影响，可长期24小时满载保压作业。
• 选型红线：本阀为双向外泄专属结构，必须单独外接外泄油管至油箱，省略外泄管路会直接导致锁止失效、负载下滑；03通径额定流量70L/min，禁止长期超流量运行引发阀芯冲刷气蚀；锥面阀芯对油液洁净度高度敏感，微小杂质会破坏密封面，永久丧失零泄漏保压能力；不可搭配中位P通T卸荷机能换向阀长期憋压，易造成阀体密封击穿、阀芯变形。

二、核心额定技术参数（MPCV-03W国标通用标准）

• 阀件类型：叠加式双向液控单向阀、外泄先导结构、双独立锥面密封、双向负载锁止液压锁
• 标准通径：03通径（DN10/ISO4401 CETOP 03安装面）
• 最高额定工作压力：31.5MPa，适配全系列中高压工业液压工况
• 额定稳定通流流量：70L/min，短时峰值允许80L/min
• A腔正向开启压力：0.05MPa，进给通油阻力极低
• B腔正向开启压力：0.35MPa，适配重载回程抗冲击需求
• 先导控制最低开启压力：1.0MPa，稳定顶开反向锁止阀芯
• 静态保压泄漏量：≤0.1mL/24h，长效锁止无明显泄压
• 安装形式：标准叠加式叠装，置于换向阀与底板中间，无需外接主油路
• 外泄接口规格：G1/4独立泄油口，必须单独接油箱无背压
• 阀体重量：2.7kg，加厚耐压一体式铸造结构
• 适配液压介质：ISO VG32/VG46抗磨矿物液压油，兼容水乙二醇阻燃介质
• 标准稳定工作油温：30℃~60℃，极限运行区间-20℃~+80℃
• 推荐系统过滤精度：≤10μm，保护硬质锥面密封不被杂质划伤
• 核心优势：双向同步锁止、外泄结构不受回油背压干扰、金属硬密封零泄漏长效保压、叠加式集成节省阀组空间、31.5MPa高压耐久、升降重载无下滑、拆装维保便捷、适配自动化与工程重载设备

三、专属工作原理（MPCV-03W核心逻辑）

1、正向自由通油原理

压力油正向通入A口时，油压克服低压复位弹簧推力顶开A侧锥阀芯，油液无节流直通B口，油缸平稳伸出；压力油正向通入B口时，油压克服高压复位弹簧顶开B侧锥阀芯，油液直通A口，油缸平稳缩回。正向通流压力损失小，设备进给动作顺畅无卡顿。

2、双向锁止保压原理（换向阀中位断电）

换向阀两侧电磁铁全部断电、阀芯回归中位后，A、B腔无先导控制油压，两组锥阀芯在弹簧与负载反向压力作用下紧密贴合阀座锥面，A、B双向油路完全封闭切断。油缸两腔油液密闭锁死，自重负载不会下滑、工位不会偏移，实现长时间零漂移保压定位。

3、液控反向解锁原理（单侧电磁铁通电）

单侧电磁铁通电输出先导压力油，先导油推动内置顶杆，反向顶开对侧锁止锥阀芯，实现反向油路导通；W型外泄结构将先导控制腔多余油液通过独立泄油口直接回油箱，主回路回油背压无法侵入先导腔，避免顶杆推力不足导致解锁失效、锁止不稳。

4、外泄油路稳压防护逻辑

独立外泄通道与主工作油路完全隔离，无论系统回油管路存在多大背压，先导腔始终保持无压状态，先导顶杆推力恒定，高低负载切换、长时间保压工况下均不会出现缓慢泄压、负载溜动问题，适配长管路、多路并联复杂回路。

元件核心定位：MPCV-03W=03通径叠加式外泄双向液控单向阀、双向零泄漏液压锁、升降/合模/夹紧重载设备长效无漂移保压专用叠加控制阀

四、内泄/外泄型液压锁工况精准对比

五、标准化安装与精准调试步骤

1. 安装基面预处理：清理03通径阀块底板、换向阀贴合面铁屑、油污、毛刺，检查油孔通畅、平面无翘曲变形，防止叠装后油路串压、锁止泄漏。
2. 模块化叠装对位：对准定位销放置MPCV-03W阀体，密封垫片平整无偏移遮挡油口，上下油路A/B/P/T完全对齐，外泄油口朝外便于接管。
3. 对角均匀锁紧螺栓：配套加长标准叠装螺栓，分三次对角均匀锁紧，控制标准力矩，避免阀体单边受力变形导致锥阀芯卡滞、密封失效。
4. 外泄管路单独敷设：G1/4外泄口单独接软管直通油箱，管路无节流、无单向阀、无背压，严禁并入主回油T管路。
5. 空载锁止测试：换向阀中位断电，系统正常供油，静置10分钟观测油缸无自行下滑、压力无缓慢跌落，验证双向锁止密封性。
6. 双向动作解锁调试：分别控制换向阀左右电磁铁通电，核对油缸伸出、缩回动作顺畅，解锁无卡顿、无冲击抖动。
7. 满载长效保压复检：设备满载锁止静置1小时，负载位置无偏移、系统压降极小，外泄管路无持续溢油，锁止性能达标。
8. 循环工况验收：反复换向-锁止循环50次以上，解锁、锁止动作稳定，阀体贴合面、外泄接口无渗油，长期运行参数无漂移。

六、高频现场故障排查（MPCV-03W专属）

• 锁不住压、负载缓慢下滑：外泄管路并入主回油产生背压；锥面密封被杂质划伤；复位弹簧疲劳弹力不足；拆解清洗阀芯、单独改造外泄油路、更换弹簧与阀芯总成。
• 单侧动作无法解锁、油缸不动：对应先导顶杆卡滞、先导控制压力低于1MPa；清洗先导腔流道、上调系统先导供油压力。
• 正向进给速度缓慢、流量不足：正向阀芯轻微卡滞、油液粘度偏高；清洗主阀芯锥面，预热油温至30℃以上，更换系统精密滤芯。
• 阀体叠装面渗油串油：密封垫片老化破损、螺栓锁紧力矩不均、阀板平面变形；更换全套密封垫片，对角复紧螺栓，检修或更换安装底板。
• 外泄口持续大量溢油：先导顶杆密封环磨损、内部先导腔窜油；拆解更换先导顶杆全套密封套件。
• 换向解锁冲击大、工位抖动：先导解锁速度过快、系统压力过高；可在先导控制油路增设小型单向节流阀缓冲冲击。
• 高低温工况锁止精度下降：油温超出30~60℃标准区间、油液劣化粘度偏移；加装冷却/加热装置稳定油温，更换全新抗磨液压油。

七、硬性使用禁忌与标准化维保规范

• 严禁外泄油口接入主回油T管路：背压会抵消先导顶杆推力，造成锁止失效、负载溜车下滑，是外泄型液压锁最核心禁忌。
• 严禁长期超31.5MPa高压持续憋压：超高压会挤压变形锥阀芯、击穿密封套件，永久破坏零泄漏保压性能。
• 严禁系统过滤精度低于10μm：硬质颗粒划伤金属锥密封面，泄漏量急剧增大，阀芯磨损无法修复只能整体更换。
• 严禁超70L/min额定流量长期运行：大流量高速油液冲刷锥面，加速密封磨损、产生气蚀凹坑。
• 严禁暴力拆装、敲击阀体：铸铁阀体受冲击易变形，内部先导顶杆、精密阀芯偏移卡滞。
• 严禁油温长期超过80℃极限工况：高温加速氟橡胶密封硬化老化、弹簧弹力衰减，锁止保压时效大幅缩短。
• 严禁搭配中位P通T卸荷换向阀长时间停机憋压：阀体内部持续承压，密封易疲劳渗漏，缩短阀件使用寿命。
• 严禁私自打磨锥面阀芯、加长先导顶杆：阀芯为精密配对研磨件，改动后双向锁止与解锁逻辑彻底紊乱。
• 标准维保周期：每500小时检查阀体叠装密封性、外泄管路通畅无背压，观测满载锁止有无泄压下滑，清理系统吸油、回油滤芯；每1000小时拆解清洗双向主锥阀芯、先导顶杆与泄油流道，更换老化密封垫片、外泄口密封圈，重新测试保压泄漏量；每3000小时更换疲劳复位弹簧、磨损阀芯总成、全套高压密封件，恢复双向零泄漏锁止、稳定解锁的核心性能。
