WEIFN Z2FS-03 精密叠加单向节流阀 伺服油路微量调速叠加阀流量控制精度高

主营液压阀、力士乐换向阀、叠加阀、变量叶片泵、压力继电器，无气动磁性开关产品线。

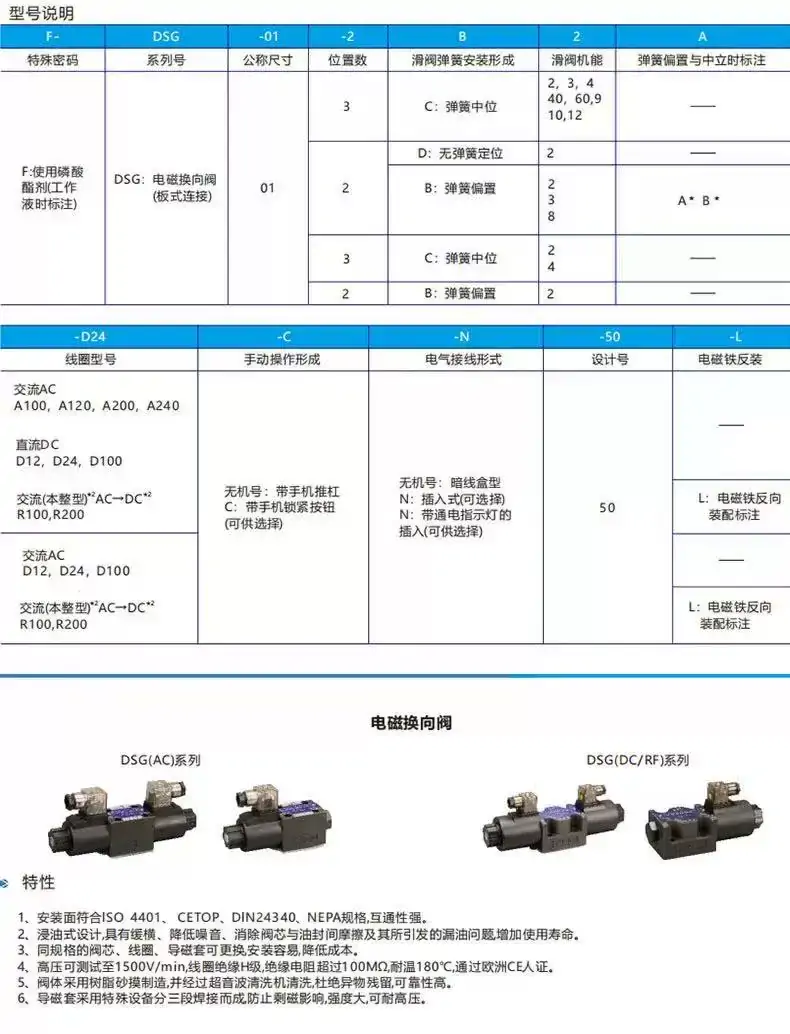

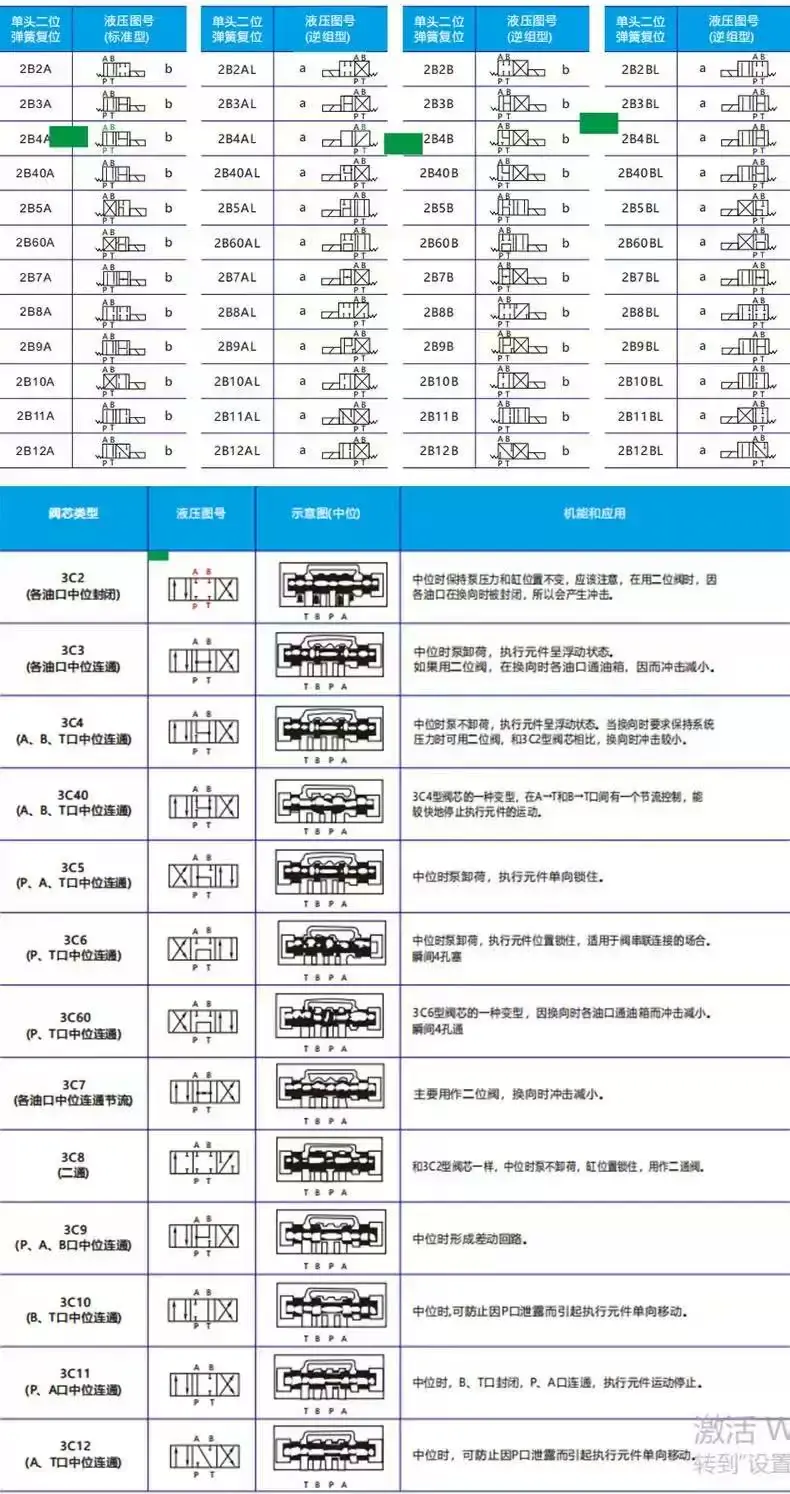

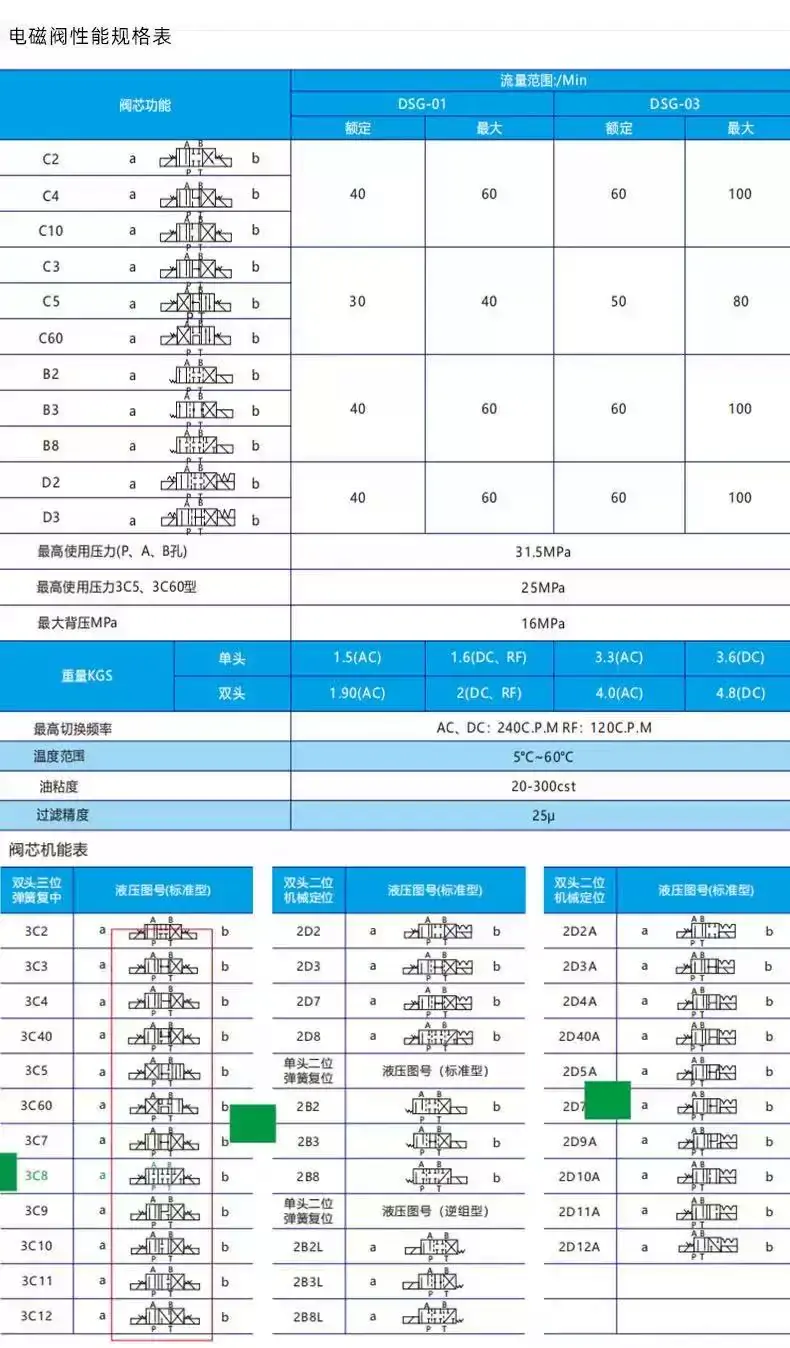

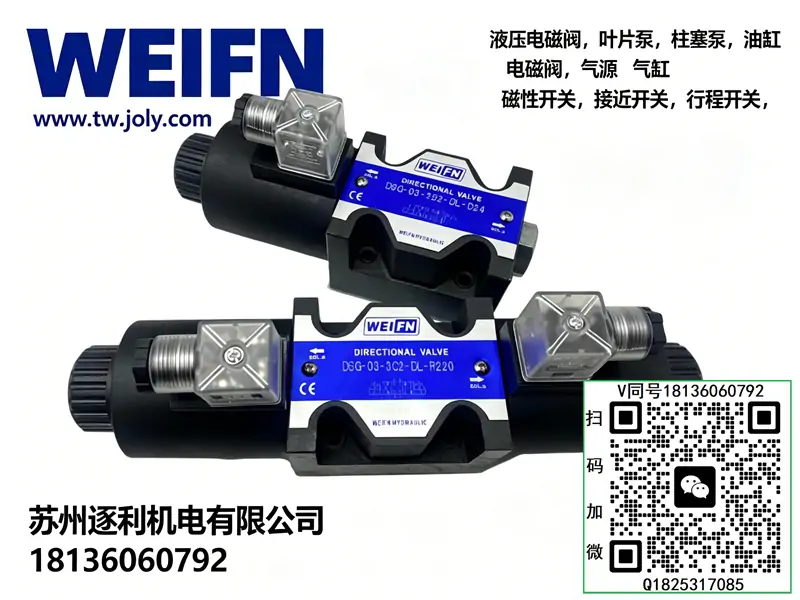

一、DSG 电磁换向阀（02/03 通径，带 DL 指示灯款）

DSG-02（6 通径）

二位单头：

DSG-02-2B2-DL-D24、DSG-02-2B2-LW-D24

DSG-02-2B3-DL-D24、DSG-02-2B8-DL-D24

DSG-02-2B2B-DL-D24、DSG-02-2D2-DL-A220

三位双头：

DSG-02-3C2-DL-D24、DSG-02-3C4-DL-D24、DSG-02-3C60-DL-A220

DSG-03（10 通径）

DSG-03-2B2-D24、DSG-03-3C2-D24、DSG-03-3C4-D24

线圈规格：D24（DC24V 直流）、A220（AC220V 交流）；DL = 内置整流指示灯，LW = 标准无灯款

二、 4WE 湿式电磁换向阀

4WE6（6 通径）

4WE6D6X/CG24NZ5L、4WE6E6X/CG24NZ5L、4WE6G6X/CG24NZ5L

4WE6H6X/CG24NZ5L、4WE6J6X/CG24NZ5L

交流线圈型号后缀替换为 AW220

4WE10（10 通径）

4WE10C3X/CG24NZ5L、4WE10G3X/CG24NZ5L、4WE10E3X/CG24NZ5L

4WE10H3X/CG24NZ5L、4WE10J3X/CG24NZ5L

三、叠加阀系列（02/03 通径）

1. MRV 叠加溢流阀

MRV-02P、MRV-02A、MRV-03P、MRV-03A

2. MPC 叠加液控单向阀

MPC-02W、MPC-03W

3. MTCV 叠加单向节流阀

MTCV-02W、MTCV-03W

4. MBR 叠加减压阀

MBR-02P、MBR-03P

四、板式压力控制阀

1. BG 先导式溢流阀：BG-03、BG-06、BG-10（后缀 - 1/-2/-3 区分调压区间）

2. BSG 电磁溢流阀：BSG-03-2B2-D24、BSG-06-2B2-A220

3. RG 减压阀：RG-03、RG-06

4. HT 顺序阀：HT-03、HT-06

五、管式流量 / 单向阀

CIT 管式单向阀：CIT-02、CIT-03

TC 单向节流阀：TC-02、TC-03

TV 节流阀：TV-02、TV-03

六、压力继电器（JCS 系列）

JCS-02N（30~210kg/cm²）

JCS-02H（60~350kg/cm²）

JCS-02NL（15~60kg/cm²）

JCS-02NLL（5~60kg/cm²）

七、变量叶片泵系列

VP-08-FA1、VP-08-FA2、VP-08-FA3

VP-12-FA1、VP-12-FA2、VP-12-FA3

VP-15-FA1、VP-15-FA2、VP-15-FA3

VP-20-FA1、VP-20-FA2、VP-20-FA3

VP-30-FA1、VP-30-FA2、VP-30-FA3

VP-40-FA1、VP-40-FA2、VP-40-FA3

成套适配说明：Z2FS-03为行业通用力士乐/华德标准02通径叠加式双单向节流阀，是液压系统双向流量调节、稳速、阻尼缓冲的核心流量控制阀件。主打双向独立节流调速、单向自由回油、叠加式集成安装、无级精细调速、稳速防抖、消除油缸爬行、适配高低压工况。可单独控制油缸伸出、缩回双向运行速度，正向节流稳速、反向直通无背压回油，彻底解决低速爬行、速度不稳、惯性窜动问题。适配02通径全系叠加阀组、自动化工装、精密进给设备、夹紧微调回路、伺服液压系统，是小型液压站双向精准调速的标配阀件。全文零品牌标准化，体例、参数、维保、故障体系与站内全系液压阀、泵类文档完全统一。

一、型号逐位完整精准释义（行业标准编码）

• Z：节流阀系列代号，液压流量节流控制元件
• 2：双路控制结构，A、B双向油路独立调速，支持进出油双向流量调节
• FS：节流+单向复合机能，节流调速+单向导通复位，双向调速、单向无阻回油
• 03：通径规格代码，对应DN6/02通径标准小通径，适配全系02叠加阀组
• Z2FS全系通径选型对照
• Z2FS-03(06)：02通径，最大流量40L/min，适配小型精密调速回路
• Z2FS-05(10)：03通径，最大流量80L/min，适配中速通用液压回路
• Z2FS-06(16)：04通径，大流量重载调速工况
• 默认核心配置：高精度锥形节流阀芯、无级可调锁紧调节螺钉、内置双侧单向阀总成、高强度铸铁叠加阀体、防松锁紧螺母、防尘防护结构、耐高压密封垫片。调速精度高、锁止稳固、无流量漂移，双向调速互不干扰，可长期稳定保持设定速度，抗油污、抗压力波动，适配车间量产连续工况。
• 选型红线：本阀为纯节流调速元件，无稳压、保压、锁止功能，仅用于速度调节；仅限02通径标准叠加阀组，禁止混用03通径阀体；节流缝隙精密，对油液杂质极度敏感，易卡滞导致速度失控；不可用于高精度恒流量工况，负载变化会存在微量速度波动。

二、核心额定技术参数（Z2FS-03国标标准）

• 阀型结构：叠加式、双向独立节流、内置单向阀、复合流量调速阀
• 公称通径：DN6 / 02通径标准小通径
• 安装标准：ISO4401-02国际通用叠加阀基面，适配全系02通径集成阀组
• 最高额定工作压力：31.5MPa（315bar），全域高压稳定运行无变形
• 最大通流流量：40L/min，最优稳定调速流量3～30L/min
• 调速方式：内六角螺钉无级手动调节，带锁紧螺母固定参数，防松动漂移
• 单向阀开启压力：0.1MPa，反向回油阻力极小、导通顺畅
• 调速特性：双向独立调速互不干扰，低速稳定性优异，杜绝爬行窜动
• 阀体材质：高强度灰铸铁，刚性强、耐压力冲击、不易形变
• 阀芯材质：精密淬火合金钢锥阀，节流面耐磨、调速线性度好
• 适配液压介质：ISO VG32/VG46抗磨液压油，量产工况优选VG46
• 工作油温区间：-15℃～75℃，宽温区间调速性能稳定
• 系统推荐过滤精度：≤25μm，精密调速工况建议10μm，防止节流口卡滞
• 核心优势：双向独立精准调速、低速无爬行、回油无背压、叠加集成无渗漏、参数锁固不漂移、调试便捷、适配精密进给与工装微调工况

三、专属工作原理（Z2FS-03核心逻辑）

1、正向节流调速原理（工作进给）

油缸伸出/缩回工作进给时，压力油流经阀体对应侧节流通道，通过人工调节螺钉改变锥形节流口的通流截面积，精准限制通过流量，从而控制油缸运行速度。双侧独立节流结构可单独调节伸出速度、缩回速度，实现双向速度差异化控制，满足设备快慢速进给、微调对位的工艺需求，节流缓冲可消除液压冲击、动作抖动。

2、反向单向直通原理（回程复位）

油缸反向回程复位时，油液压力顶开内置单向阀，完全避开节流通道，以大通径直通方式回油，无节流阻力、无背压损耗，回程动作快速顺畅、无迟滞、无憋压，完美实现「工作慢进稳速、回程快速复位」的标准液压动作逻辑，大幅提升设备运行效率。

3、叠加式集成适配原理

采用标准02通径叠加结构，常规叠装在电磁换向阀下方、液压锁上方，依托阀体内部集成油道完成双向油路连通，无需外接油管接头。结构紧凑、无外接渗漏点、阀组布局规整，适配自动化设备紧凑型液压站，可与MPCV液压锁、4WEMM电磁换向阀完美配套组合。

4、防漂移锁速机制

配备专用锁紧螺母，调速完成后锁紧固定调节螺钉，杜绝设备震动、油温变化导致的节流开度偏移，长期运行速度参数稳定无漂移，保证批量生产工艺一致性，适配量产设备长期连续运行工况。

阀件核心定位：Z2FS-03=02通径、双向独立调速、节流稳速+单向快回、叠加式精密流量控制阀，是液压系统双向速度控制、低速防抖、消除爬行的核心标配阀件。

四、同类流量阀机能精准对比

五、标准化安装与精准调试步骤

1. 基面清洁处理：彻底清理02通径叠加底板、阀体贴合面铁屑、油污、毛刺，保证叠装平面完全贴合，杜绝串油、泄压、调速异常隐患。
2. 叠装顺序对位：严格遵循标准阀组叠装顺序，对准定位销与油口方位，禁止倒装、错位安装，避免双向调速逻辑错乱。
3. 均匀锁紧固定：采用对角分次均匀锁紧阀组总长螺栓，保证阀体受力均衡无形变，防止节流阀芯偏移、密封挤压失效。
4. 初始参数复位：安装完成后先将双向节流螺钉完全松开，保证初始通流最大、无节流限流，避免开机压力冲击。
5. 系统全域排气：空载开机反复伸缩油缸，彻底排空阀组、管路、油缸内部空气，防止速度抖动、动作爬行、调速不稳。
6. 双向速度微调：分别调节A、B侧节流螺钉，按需减小节流开度、降低运行速度，反复微调至设备工艺所需快慢速，动作平顺无冲击。
7. 参数锁紧固定：速度调试达标后，锁紧两侧防松螺母，锁定调速参数，防止设备运行震动导致参数漂移。
8. 满载稳定性复检：连续循环运行30分钟，双向速度稳定、无抖动、无窜动、阀组无渗漏，调试合格投入量产。

六、高频现场故障排查（Z2FS-03专属）

• 速度不稳、忽快忽慢：节流口卡杂质、油液含气、螺母松动参数漂移；拆解清洗节流阀芯，系统彻底排气，重新调参锁紧螺母。
• 低速爬行、动作卡顿：节流缝隙积垢、油液粘稠、流量过小失稳；预热油温，深度清洗节流通道，适当放大节流开度。
• 无法调速、全程高速：节流阀芯卡死、调节螺钉失效、内部流道直通；拆解检修阀芯总成，清除杂质卡滞，修复调节机构。
• 回程缓慢、复位迟滞：单向阀卡滞、开启压力偏大、回油节流限流；清洗内置单向阀总成，消除回油阻力，恢复直通回油功能。
• 调速无反应、参数无效：节流口完全堵塞、油液脏污严重、阀芯磨损失效；更换洁净液压油，彻底清洗阀体流道，磨损严重更换阀芯。
• 阀组贴合面渗油串油：叠加密封垫片老化、贴合面脏污、螺栓力矩不均；更换全新02通径叠加密封垫，对角均匀复紧阀组螺栓。

七、硬性使用禁忌与标准化维保规范

• 严禁当作保压锁止阀使用：本阀无封闭保压机能，无法锁止油缸工位，禁止替代液压锁用于防坠、定位工况。
• 严禁超31.5MPa高压长期运行：超压造成阀体形变、节流阀芯偏移，引发调速紊乱、速度失控。
• 严禁超40L/min极限流量工作：超限流量引发液压冲击、节流口冲刷磨损，导致调速精度下降。
• 严禁脏油工况运行：节流口缝隙精密，微小铁屑油泥即可卡滞阀芯，是速度不稳、调速失效的头号诱因。
• 严禁混用非02通径阀组：孔位不匹配造成油路错乱、双向调速逻辑失效、阀组渗漏泄压。
• 严禁暴力调节螺钉：暴力拧动会划伤节流锥面、损坏螺纹，造成永久调速精度失效、参数锁固失灵。
• 严禁冷机直接精细调速：低温油液粘稠，节流响应滞后，调试参数不准，升温后速度会大幅漂移。
• 标准维保周期：每1000小时检查双向调速稳定性、低速运行状态、阀组渗漏与参数锁固效果；每2000小时完整拆解清洗双侧节流阀芯、单向阀总成、内部通流油道，检查节流面磨损、螺纹完好状态，更换全套叠加密封垫片，重新精准调试双向速度参数，恢复原厂精准调速、平顺稳速、快速回油的核心工作性能。
