WETIEN超高压电磁阀4WE6H6X/700CG24NZ5L 6G 6J 6E 6M 6L

品牌主营电磁换向阀、叠加阀、压力继电器、变量叶片泵，无气动磁性开关产品线。

一、DSG 电磁换向阀（02/03 通径，带 DL 指示灯款）

DSG-02（6 通径）

二位单头：

DSG-02-2B2-DL-D24、DSG-02-2B2-LW-D24

DSG-02-2B3-DL-D24、DSG-02-2B8-DL-D24

DSG-02-2B2B-DL-D24、DSG-02-2D2-DL-A220

三位双头：

DSG-02-3C2-DL-D24、DSG-02-3C4-DL-D24、DSG-02-3C60-DL-A220

DSG-03（10 通径）

DSG-03-2B2-D24、DSG-03-3C2-D24、DSG-03-3C4-D24

线圈可选：D24（DC24V）、A220（AC220V）；DL = 带整流指示灯

二、4WE 湿式电磁换向阀

4WE6（6 通径）

4WE6D6X/CG24NZ5L、4WE6E6X/CG24NZ5L、4WE6G6X/CG24NZ5L

4WE6H6X/CG24NZ5L、4WE6J6X/CG24NZ5L

交流款后缀替换 AW220

4WE10（10 通径）

4WE10C3X/CG24NZ5L、4WE10G3X/CG24NZ5L、4WE10E3X/CG24NZ5L

4WE10H3X/CG24NZ5L、4WE10J3X/CG24NZ5L

三、叠加阀系列（02 通径为主）

1. MRV 叠加溢流阀

MRV-02P-H、MRV-02A-H

2. MPC 叠加液控单向阀

MPC-02W

3. MTCV 叠加单向节流阀

MTCV-02W

4. MBR 叠加减压阀

MBR-02P

四、板式压力控制阀

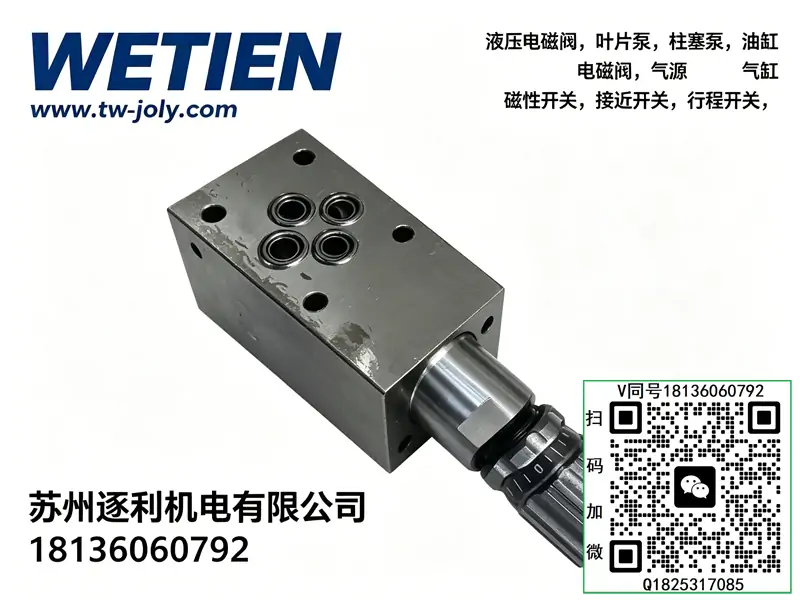

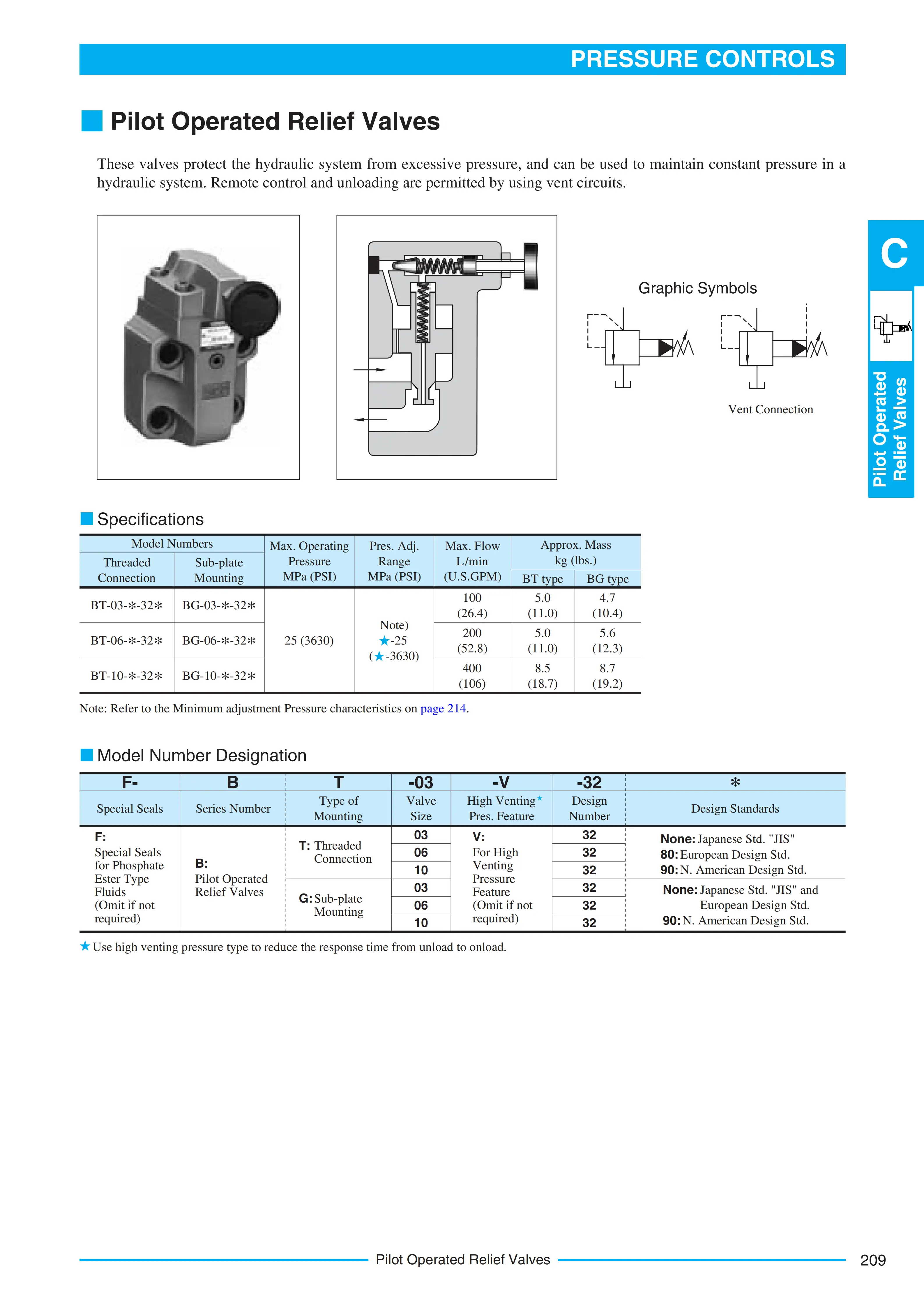

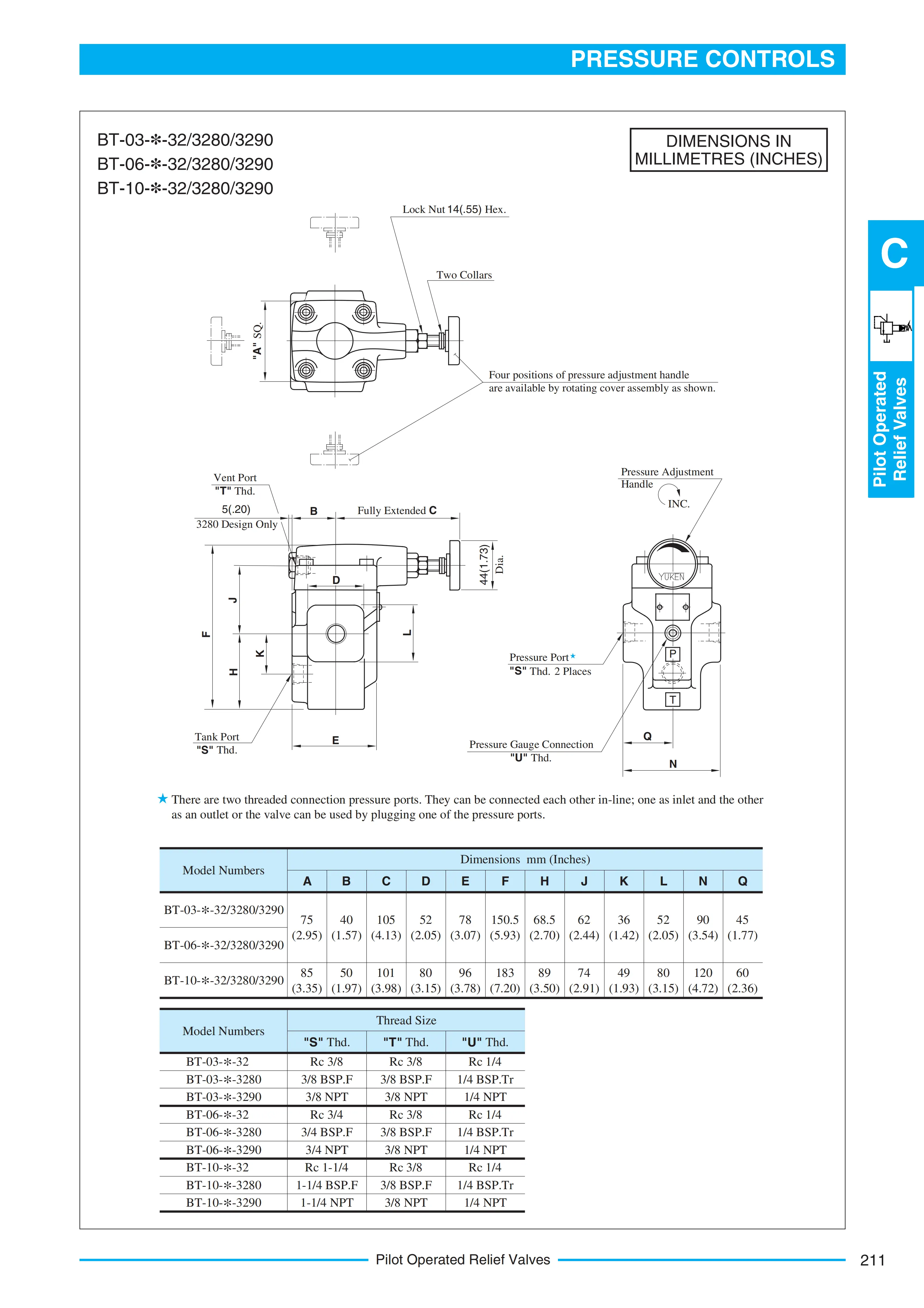

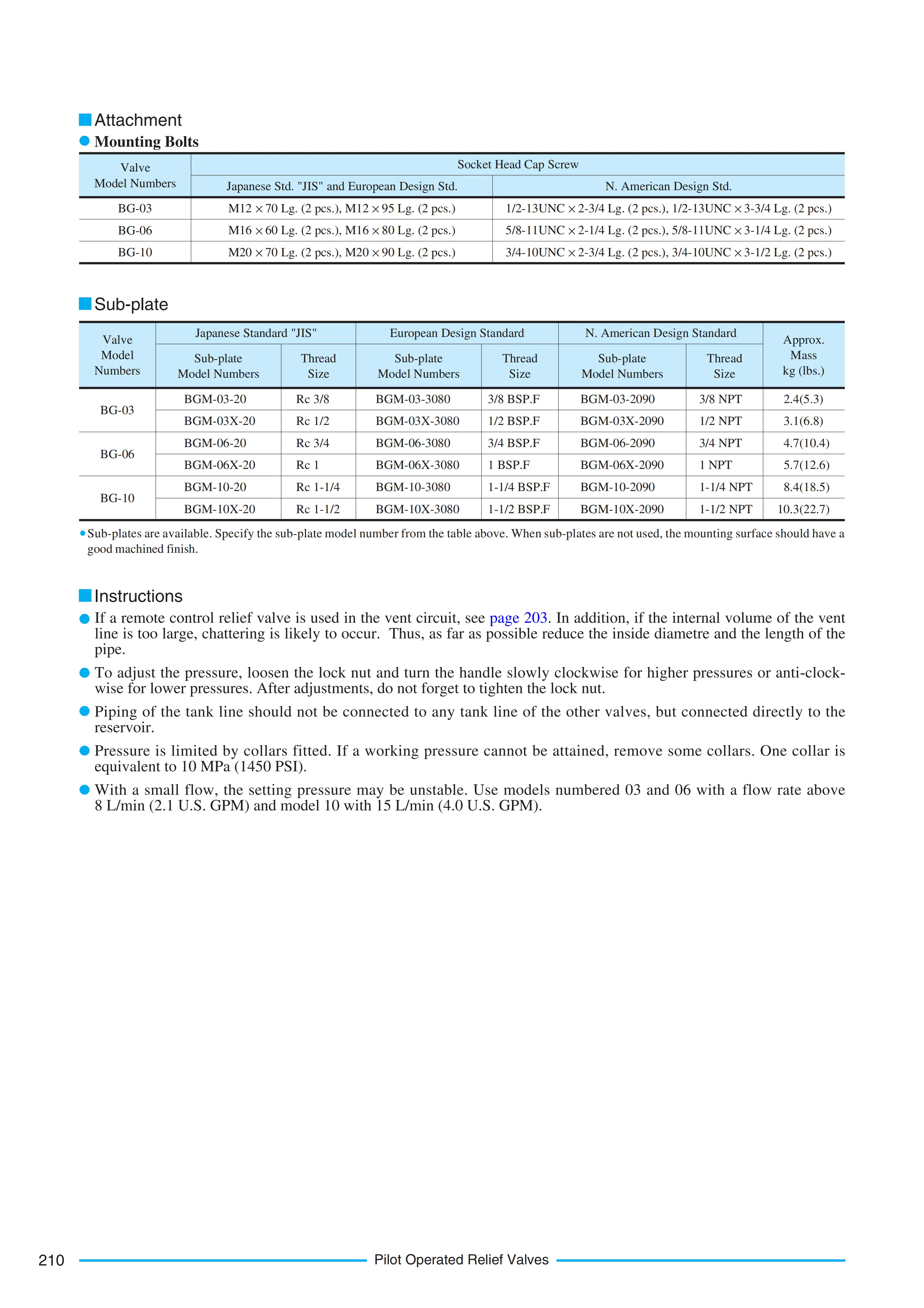

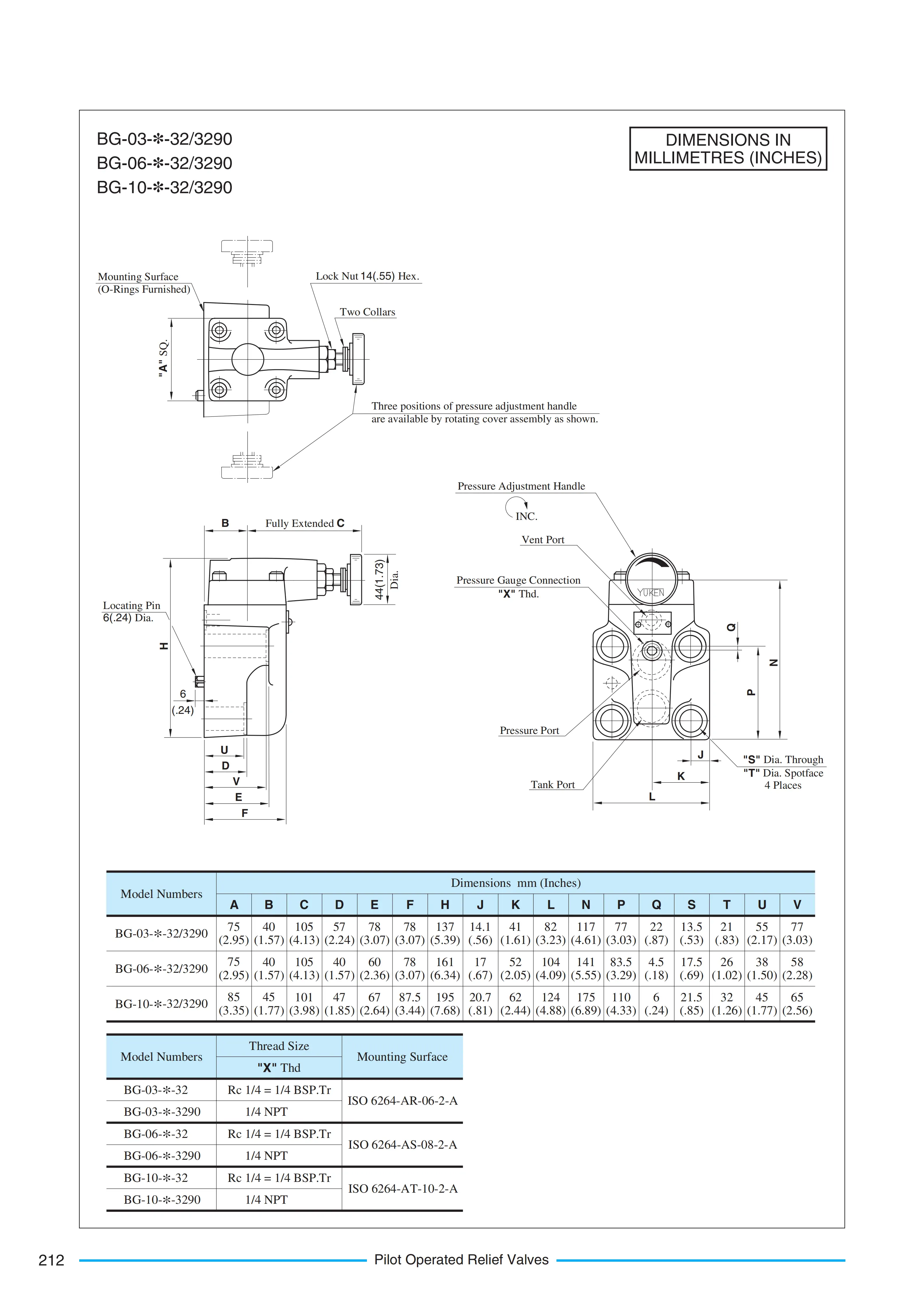

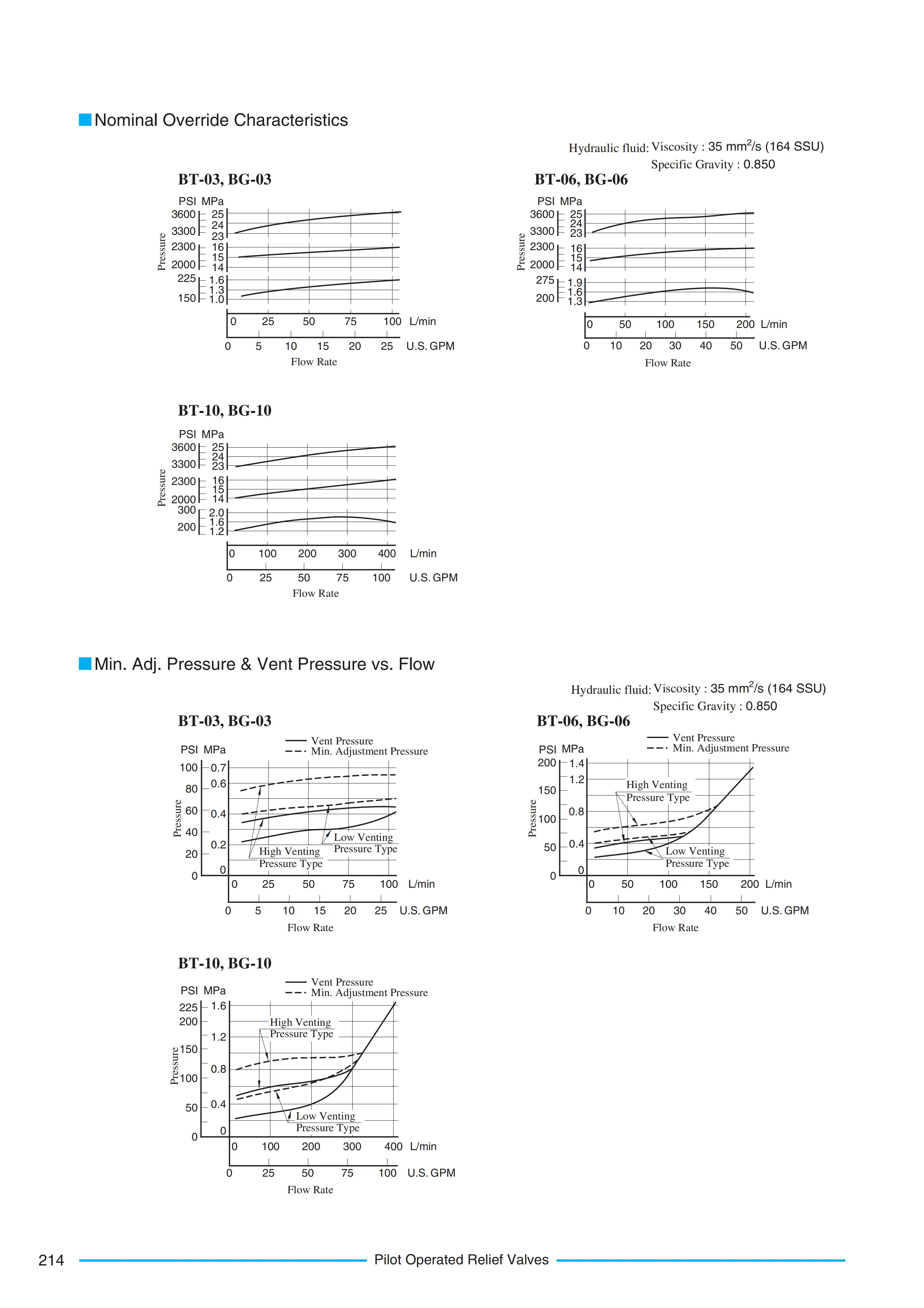

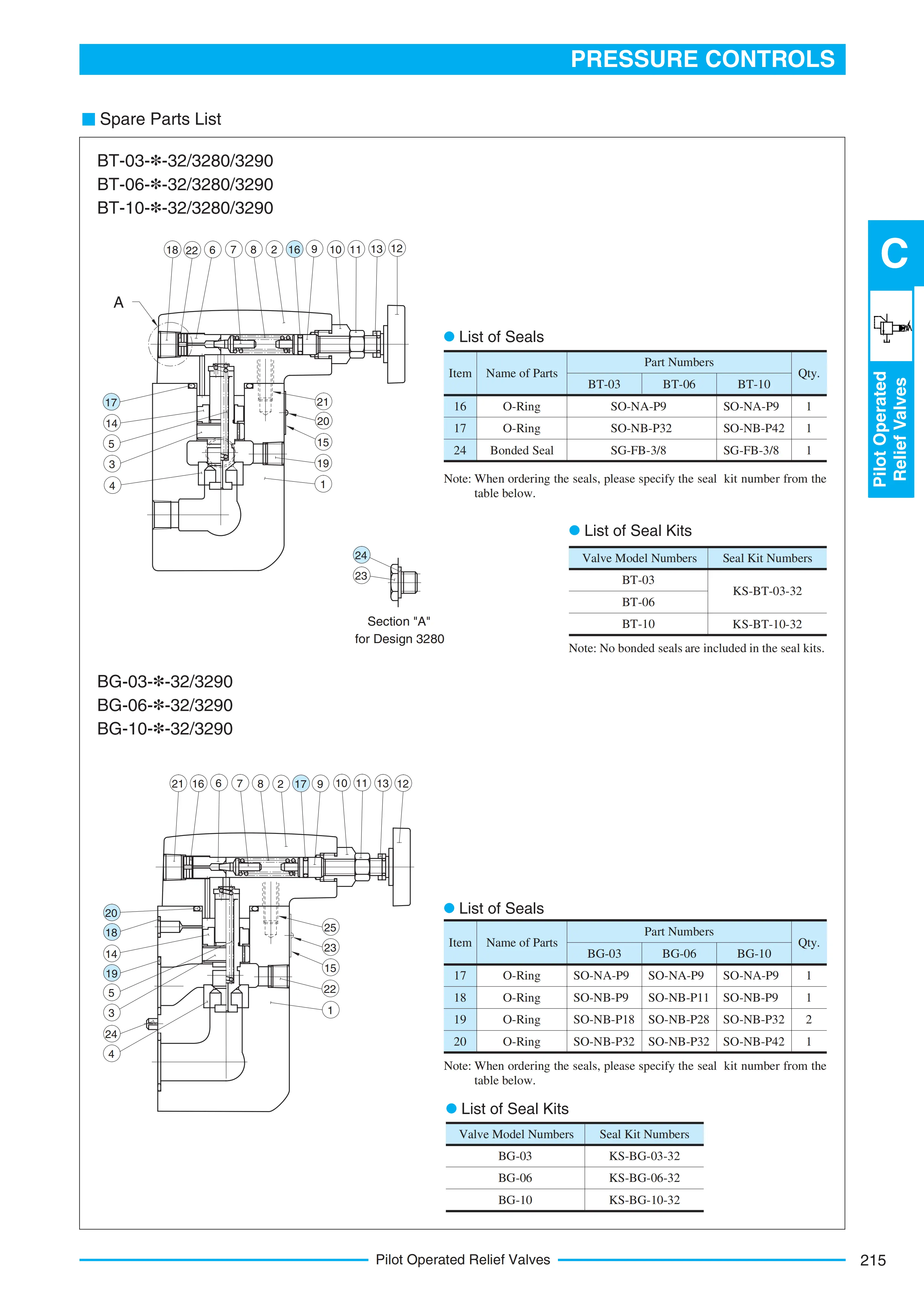

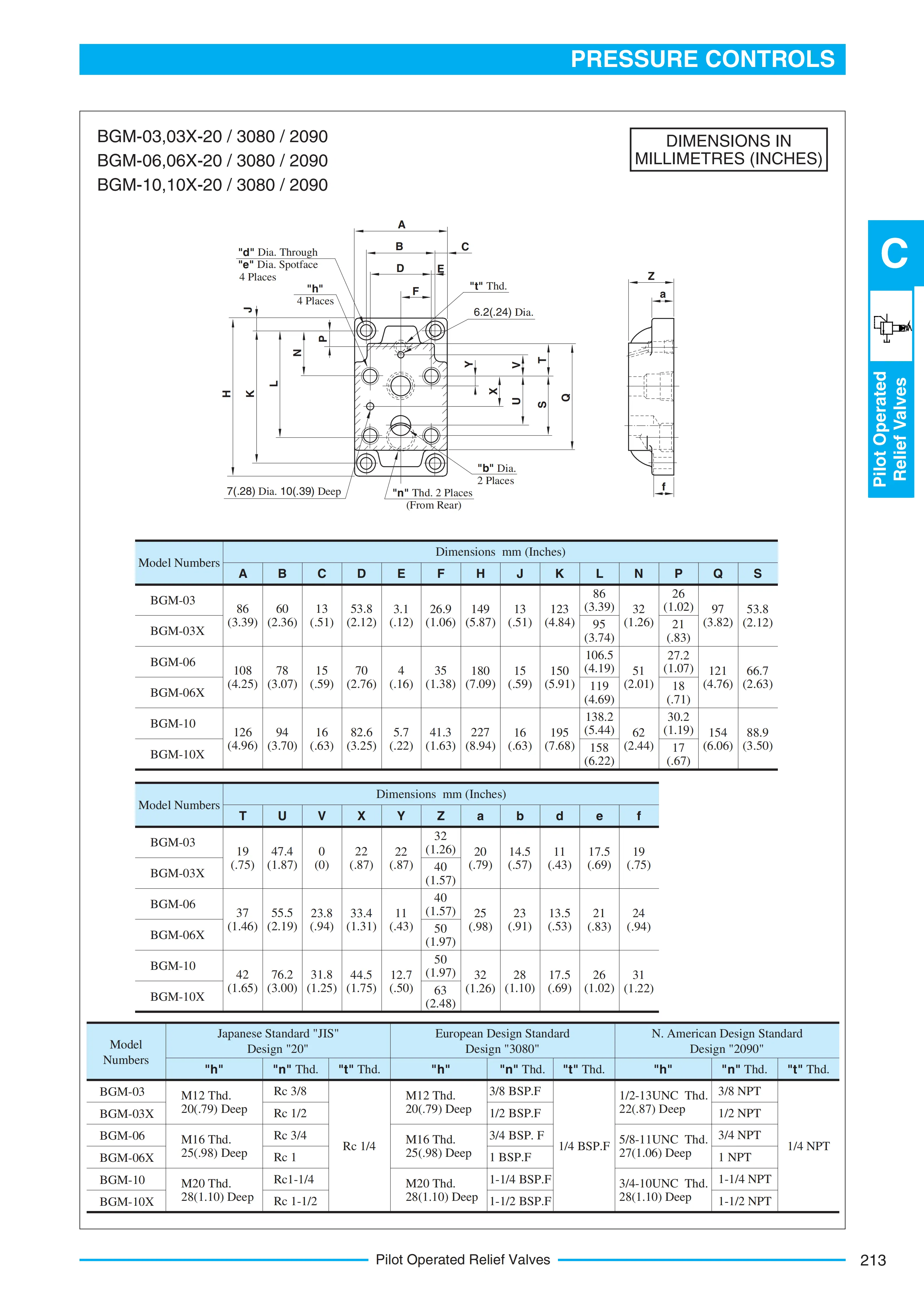

1. BG 先导溢流阀：BG-03、BG-06、BG-10（后缀 - 1/-2/-3 调压档位）

2. BSG 电磁溢流阀：BSG-03-2B2-D24、BSG-06-2B2-A220

3. RG 减压阀：RG-03、RG-06

4. HT 顺序阀：HT-03、HT-06

五、管式流量 / 单向阀

CIT 管式单向阀：CIT-02、CIT-03

TC 单向节流阀：TC-02、TC-03

TV 节流阀：TV-02、TV-03

六、压力继电器（JCS 系列）

JCS-02N（30~210kg/cm²）

JCS-02H（60~350kg/cm²）

JCS-02NL（15~60kg/cm²）

JCS-02NLL（5~60kg/cm²）

七、变量叶片泵系列

VP-08-FA1/FA2/FA3

VP-12-FA1/FA2/FA3

VP-15-FA1/FA2/FA3

VP-20-FA1/FA2/FA3

VP-30-FA1/FA2/FA3

VP-40-FA1/FA2/FA3

成套适配说明：4WE6H6X/700CG24NZ5L为行业通用力士乐体系02通径板式湿式电磁换向阀，属于中小型液压系统方向控制、待机卸荷、油缸浮动的通用核心阀件。主打H型中位四口全通卸荷、整机待机零压节能、油缸双向自由浮动、6X改良低噪阀芯、700系列高压强化阀体、DC24V工业电压、带手动应急、Z5L带灯防水插头、耐高频启停。中位P/T/A/B四口互通全通，液压泵完全卸荷降温节能，油缸无约束自由浮动，可彻底消除机械装配应力、杜绝憋压发热，适配机床进给、自动化工装、通用液压设备、长待机流水线工况，是02通径板式节能浮动回路的标配阀件。全文零品牌标准化，体例、参数、维保、故障体系与站内全系液压阀、泵类文档完全统一。

一、型号逐位完整精准释义（行业标准编码）

• 4：四通油路结构，包含P进油、T回油、A/B工作油口，标准四通道换向逻辑
• WE：湿式电磁直动式换向阀，油浸式线圈散热、耐高压、支持高频连续启停
• 6：公称通径，DN6/02通径，适配中小型液压系统主流流量
• H：阀芯中位机能代码，H型全通机能（中位P、T、A、B四口互通、系统卸荷、油缸双向浮动）
• 6X：阀芯结构版本，6X系列优化阀芯，换向缓冲平顺、低冲击、低内泄、降噪升级
• 700：阀体强化等级，700系列高压耐压阀体，抗冲击、抗形变、疲劳寿命提升
• C：标准工业基础结构配置，通用安装尺寸、密封适配性强
• G24：线圈额定电压，DC24V工业标准直流电压，适配全系PLC自动化控制系统
• N：自带手动应急顶杆，断电可手动强制换向，设备调试、故障检修便捷高效
• Z5L：电气插头规格，侧向出线、透明带指示灯防水插头，通电状态可视、防尘防水抗干扰
• 02通径主流中位机能工况精准对照
• O型：四口全封闭，中位保压锁止、工位刚性固定
• M型：P-T卸荷、AB封闭，节能+工位锁止双功能
• Y型：P封闭、ABT互通，微浮动消应力、系统保压
• H型（本款）：四口全通全域卸荷，极致节能、油缸完全自由浮动、无任何憋压
• 默认核心配置：700系列高压铸铁阀体、6X降噪精密阀芯、对称弹簧对中复位、耐温湿式DC24V线圈、手动应急操作装置、Z5L防水带灯插头、全套高压耐油密封总成。结构稳定、换向平顺、温升极低、抗油污抗震动，可24小时高频量产运行，适配车间恶劣工况。
• 选型红线：本阀为H型中位全通卸荷机能，中位系统无压力、油缸完全浮动，严禁用于需要保压、锁止、垂直防坠、精密定位的工况；仅限02通径标准板式底板，禁止混用叠加阀组或03通径底板；严禁超压超流量冲击使用；油液脏污极易导致阀芯卡滞、卸荷不彻底、动作卡顿。

二、核心额定技术参数（4WE6H6X/700国标标准）

• 阀型结构：三位四通、湿式电磁驱动、弹簧对中复位、板式安装方向控制阀
• 公称通径：DN6 / 02通径通用规格
• 安装标准：ISO4401-02国际通用板式安装基面，标准02通径底板孔位
• 最高额定工作压力：31.5MPa（315bar），700系列阀体全域高压耐受稳定
• T口允许背压：≤10MPa，抗回油冲击、防回流干扰性能优异
• 最大通流流量：60L/min，最优稳定工作流量10～45L/min
• 中位机能特性：H型，P/T/A/B四口互通，系统完全卸荷、油缸双向自由浮动
• 额定工作电压：DC24V 工业直流标准电压
• 线圈功耗：22W，温升低、绝缘性好、耐长期通电、抗老化
• 换向响应时间：通电≤30ms、断电≤20ms，切换灵敏无滞后无冲击
• 辅助功能：手动应急换向、通电指示灯可视化、防尘防水防护
• 阀体材质：700系列高强度灰铸铁，刚性强化、耐高压冲击、不易形变
• 阀芯材质：6X系列淬火合金钢精密阀芯，间隙均匀、低内泄、耐磨降噪
• 适配液压介质：ISO VG32/VG46抗磨液压油，量产工况优选VG46
• 工作油温区间：-20℃～75℃，宽温区间适配各类车间工况
• 系统推荐过滤精度：≤25μm，精密工况建议10μm，保护阀芯配合间隙
• 核心优势：中位全域卸荷极致节能、油缸无应力浮动、换向平顺低噪、高压耐受稳定性强、带应急调试功能、维保便捷、适配长待机自动化回路

三、专属工作原理（4WE6H6X/700核心逻辑）

1、中位全通卸荷浮动原理（核心特色）

双侧电磁铁断电、阀芯回归中位时，阀体内部P、T、A、B四油口完全互通导通，液压泵输出流量直接经阀口回流油箱，系统压力完全归零，实现待机零压节能、彻底降温；同时油缸A、B两腔互通无压力约束，油缸可随外力自由滑动、摆动、微调，完全释放设备装配应力、管路憋压应力，杜绝长期带压导致的油温升高、元件疲劳、设备微变形问题，适配长待机、精密装配、空载调试工况。

2、双侧电磁换向工作原理

左侧电磁铁得电：阀芯右移，切换油路为P→A导通、B→T导通，油缸平稳伸出、进给、加压动作；右侧电磁铁得电：阀芯左移，切换油路为P→B导通、A→T导通，油缸平稳缩回复位。6X改良阀芯自带缓冲结构，换向过渡平缓，无压力冲击、无抖动异响，动作均匀稳定。

3、弹簧对中精准复位机制

阀体两端配置对称高精度复位弹簧，弹力均匀、复位一致性强，每次断电均可精准回归中位，保证每次待机状态均能完全卸荷、完全浮动，无偏位卡滞、无卸荷不彻底问题，长期运行工况稳定。

4、湿式线圈与应急调试机制

采用油浸式湿式电磁铁，线圈浸泡液压油散热，相比干式线圈温升更低、耐高压冲击、支持24小时高频启停；自带手动应急顶杆，断电状态下可手动强制换向，方便设备空载调试、故障排查、对位检修；Z5L带灯插头可直观判断电路通断，快速区分电气故障与阀体机械故障。

阀件核心定位：4WE6H6X/700CG24NZ5L=02通径板式、H型中位全通卸荷、高压强化、DC24V湿式电磁换向阀，是长待机节能、无应力装配、设备空载调试回路的核心标配阀件。

四、主流中位机能工况精准对比

五、标准化安装与精准调试步骤

1. 基面清理：彻底清理02通径板式底板安装面铁屑、油污、毛刺，保证阀体与底板平面完全贴合，杜绝渗油、串油、机能失效隐患。
2. 油路对位：严格对照阀体P/T/A/B油口标识安装，确认油路对位精准，禁止错装偏装，防止换向错乱、卸荷异常。
3. 均匀锁紧：采用对角分次均匀锁紧固定螺栓，保证阀体受力均衡无形变，避免阀芯偏移卡滞、密封挤压失效、内泄增大。
4. 电气接线：匹配标准DC24V电压，插紧Z5L防水插头，核对指示灯通电状态，杜绝虚接、短路、超压烧毁线圈。
5. 系统全域排气：空载开机反复伸缩油缸，彻底排空阀体、管路、油缸内部空气，防止动作抖动、压力波动、浮动卡顿。
6. 中位机能校验：不通电待机，确认系统压力完全归零、油缸可手动自由浮动，验证H型全通卸荷机能正常。
7. 双向动作调试：左右侧线圈分别通电，测试油缸伸出、缩回动作平顺、无冲击、无卡顿、无异响，换向响应灵敏。
8. 满载复检：连续循环运行30分钟，待机卸荷彻底、动作切换稳定、阀组无渗漏、线圈无异常温升，调试合格投入量产。

六、高频现场故障排查（4WE6H专属）

• 中位不卸荷、系统持续带压发热：阀芯油泥卡滞、弹簧复位不到位、四口导通不畅；拆解清洗阀芯流道，清除杂质油泥，校正弹簧复位位置。
• 油缸无法浮动、中位卡死：A/B互通流道堵塞、阀芯偏位卡涩；深度清洗阀体内部全域流道，修复阀芯配合间隙。
• 单侧/双侧无换向动作：DC24V线圈烧毁、线路虚接、阀芯卡死；通过插头指示灯排查电路，检测线圈通断，彻底清洗阀芯。
• 换向卡顿、动作迟滞：低温油液粘稠、阀芯积泥、弹簧疲劳；预热油温至20℃以上，清洗阀体，更换老化复位弹簧。
• 阀体端面渗油串油：密封垫片老化、螺栓力矩不均、安装基面脏污；更换02通径专用密封垫，对角均匀复紧螺栓。
• 线圈发烫烧毁：误接高压、电压不稳、阀芯卡滞过载；核对供电电压，排查线路故障，消除阀芯运动阻力。

七、硬性使用禁忌与标准化维保规范

• 严禁锁止保压工况使用：H型中位无任何保压、锁止能力，禁止用于垂直防坠、模具锁模、精密定位工位。
• 严禁超电压使用：仅限DC24V供电，禁止接入DC12V、AC220V，避免线圈工作异常或瞬间烧毁。
• 严禁超31.5MPa高压、超60L/min流量运行：超限工况会造成阀体形变、阀芯冲刷磨损、换向紊乱、机能失效。
• 严禁脏油工况运行：精密阀芯间隙对杂质极度敏感，油泥铁屑会直接导致卸荷不彻底、动作卡顿、浮动失灵。
• 严禁混用非02通径底板：孔位不匹配造成油路错乱、机能异常、阀体渗漏泄压。
• 严禁暴力锁紧螺栓：阀体形变、阀芯偏移卡滞，引发永久机械故障、卸荷失效。
• 严禁冷机重载运行：低温油液粘稠，阀芯复位迟缓、导通不畅，导致卸荷不彻底、动作不稳。
• 标准维保周期：每1000小时检查换向灵敏度、中位卸荷效果、油缸浮动状态、阀体密封与线圈温升；每2000小时完整拆解清洗阀芯、阀套、全域通流油道，检查弹簧弹力、阀芯密封磨损状态，更换全套密封垫片，校验换向精度与中位全通卸荷性能，恢复原厂节能卸荷、平顺换向、无应力浮动的核心工作性能。
