WETIEN叠加阀MPCV-02W MBRV-02A MTCV-02B MRV-02B MPCV-03 MRV03

品牌主营电磁换向阀、叠加阀、压力继电器、变量叶片泵，无气动磁性开关产品线。

一、DSG 电磁换向阀（02/03 通径，带 DL 指示灯款）

DSG-02（6 通径）

二位单头：

DSG-02-2B2-DL-D24、DSG-02-2B2-LW-D24

DSG-02-2B3-DL-D24、DSG-02-2B8-DL-D24

DSG-02-2B2B-DL-D24、DSG-02-2D2-DL-A220

三位双头：

DSG-02-3C2-DL-D24、DSG-02-3C4-DL-D24、DSG-02-3C60-DL-A220

DSG-03（10 通径）

DSG-03-2B2-D24、DSG-03-3C2-D24、DSG-03-3C4-D24

线圈可选：D24（DC24V）、A220（AC220V）；DL = 带整流指示灯

二、4WE 湿式电磁换向阀

4WE6（6 通径）

4WE6D6X/CG24NZ5L、4WE6E6X/CG24NZ5L、4WE6G6X/CG24NZ5L

4WE6H6X/CG24NZ5L、4WE6J6X/CG24NZ5L

交流款后缀替换 AW220

4WE10（10 通径）

4WE10C3X/CG24NZ5L、4WE10G3X/CG24NZ5L、4WE10E3X/CG24NZ5L

4WE10H3X/CG24NZ5L、4WE10J3X/CG24NZ5L

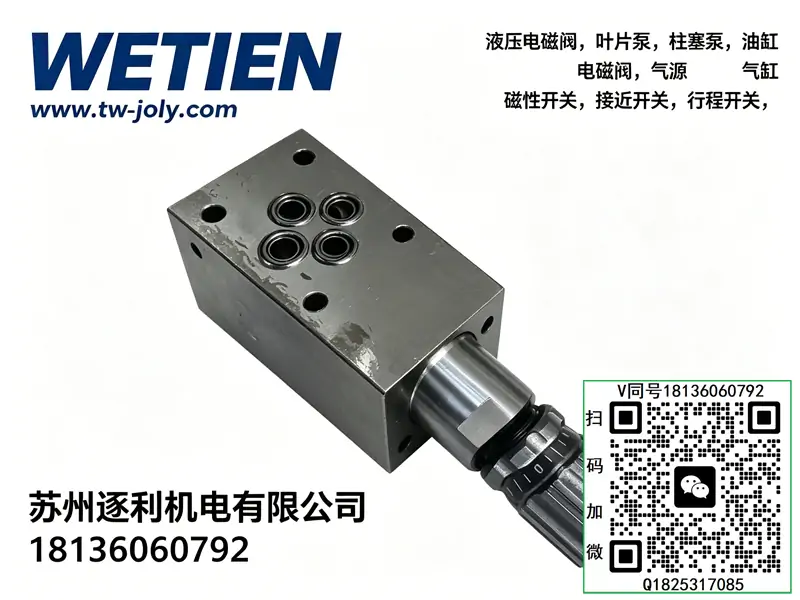

三、叠加阀系列（02 通径为主）

1. MRV 叠加溢流阀

MRV-02P-H、MRV-02A-H

2. MPC 叠加液控单向阀

MPC-02W

3. MTCV 叠加单向节流阀

MTCV-02W

4. MBR 叠加减压阀

MBR-02P

四、板式压力控制阀

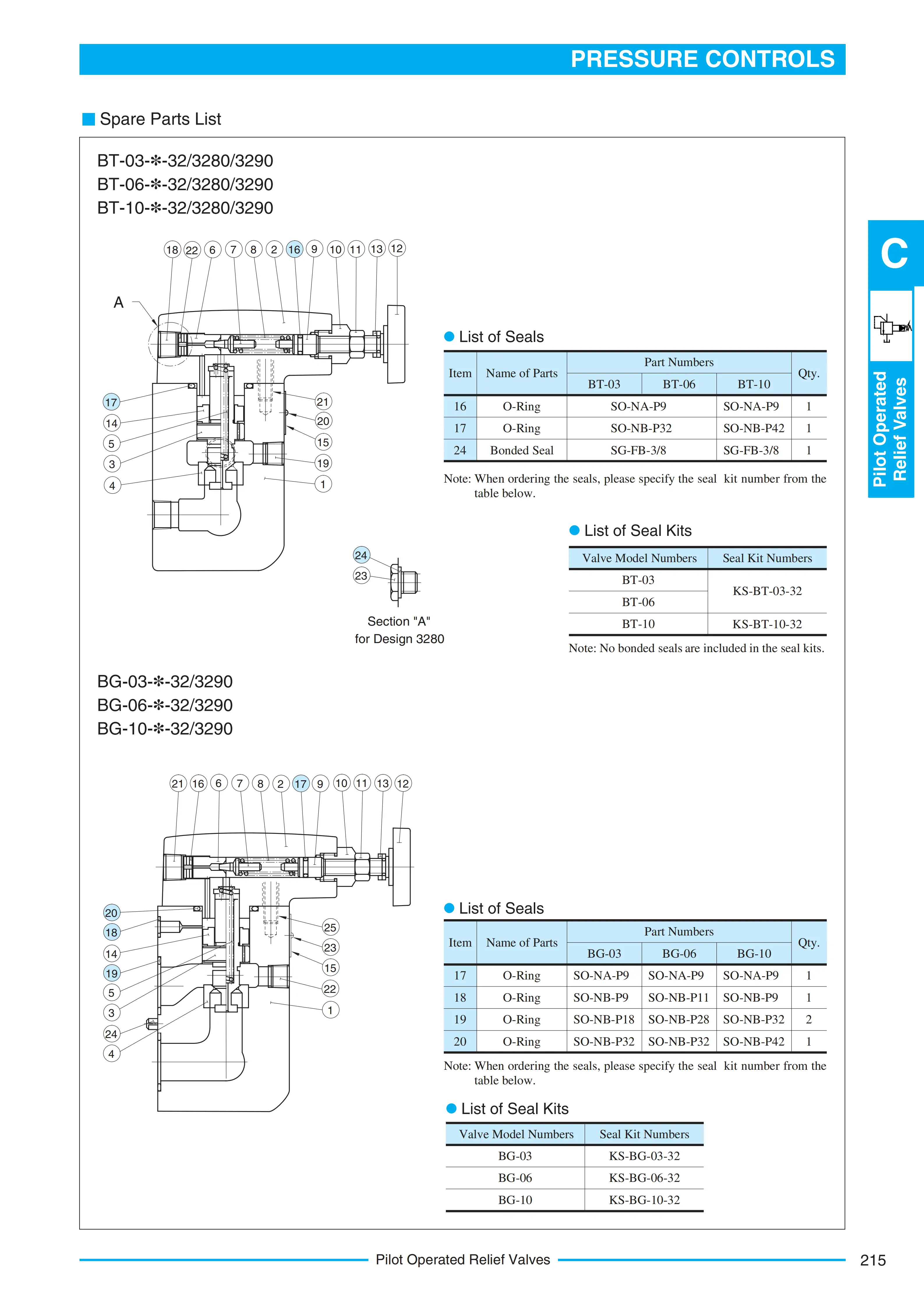

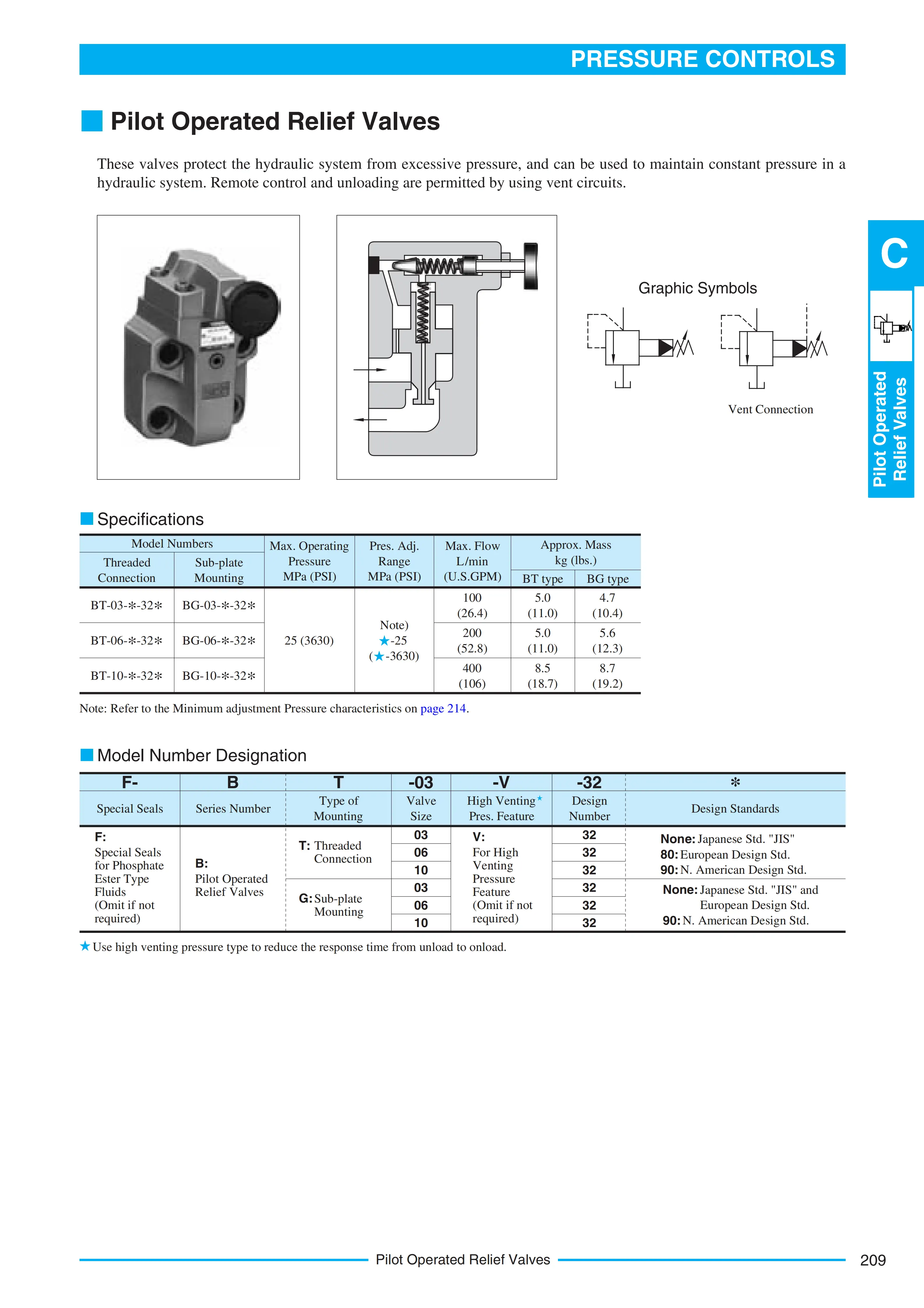

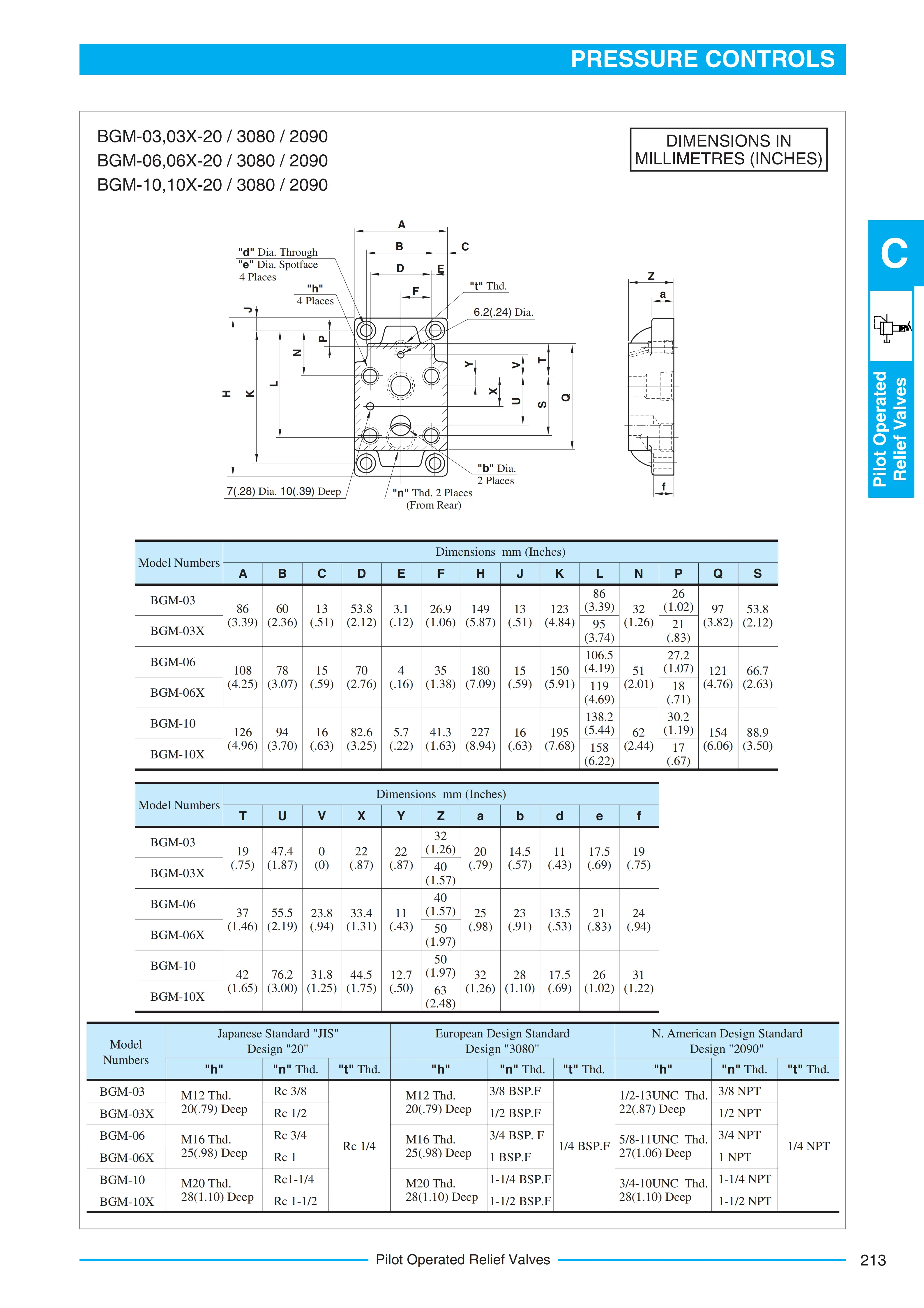

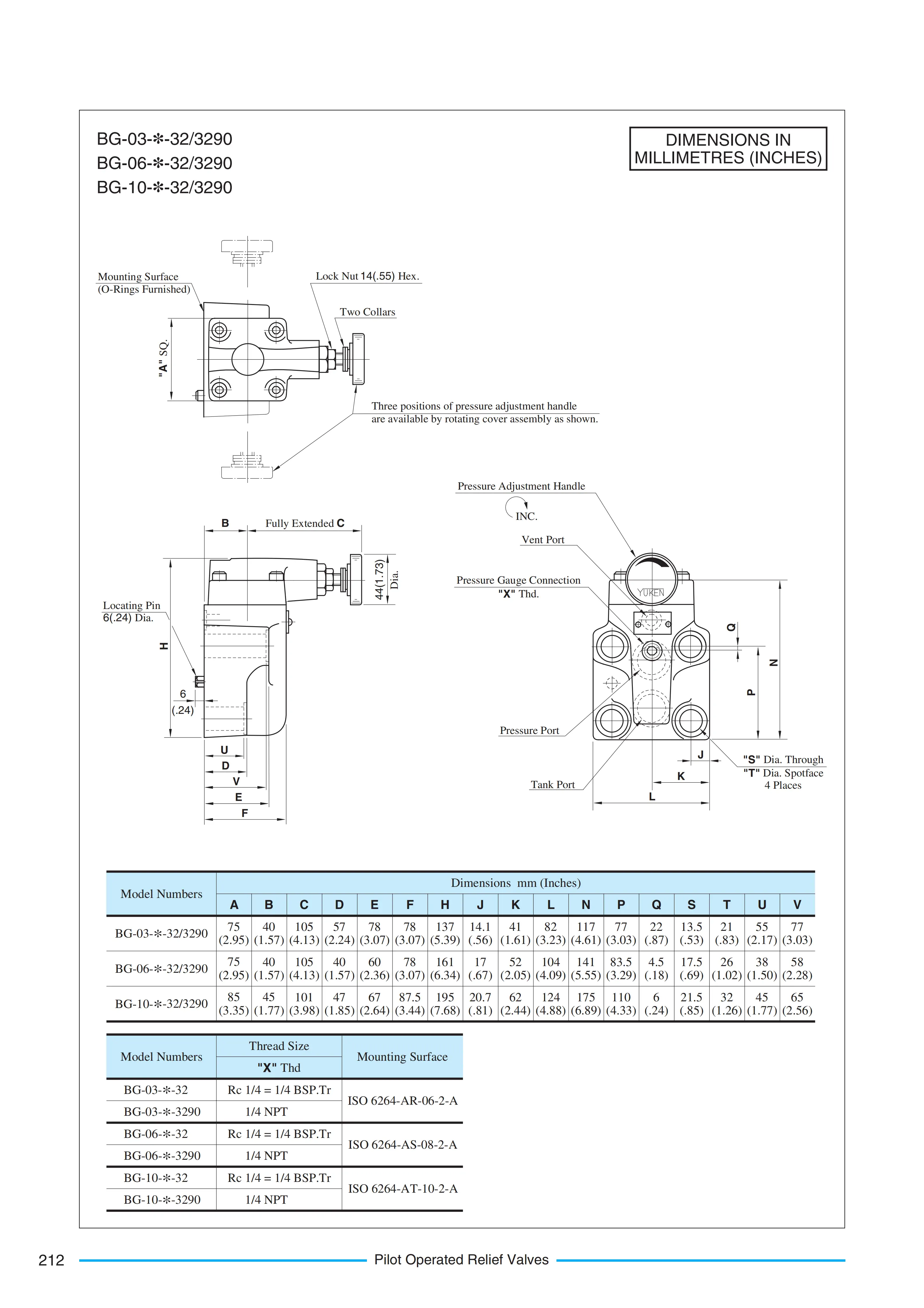

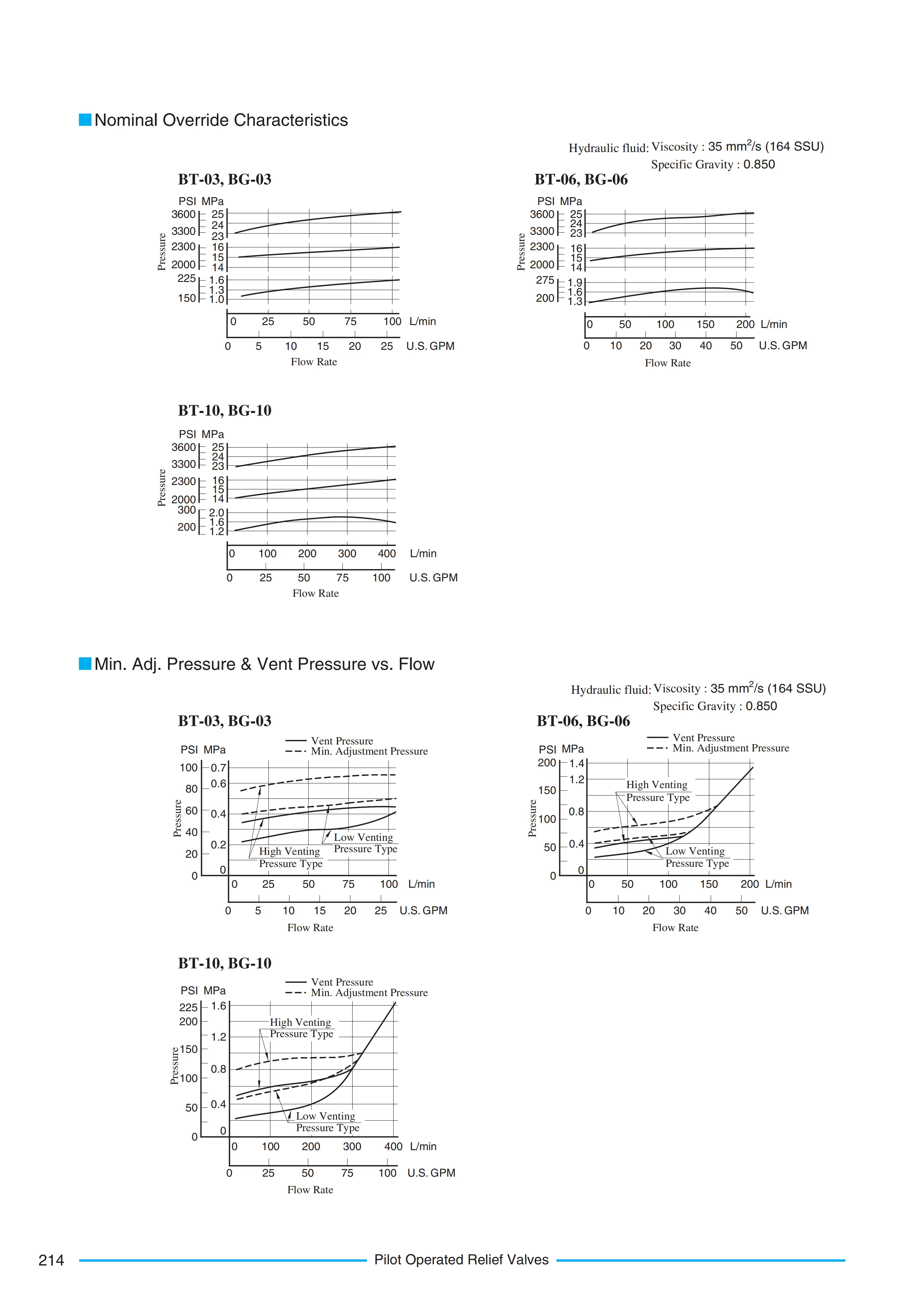

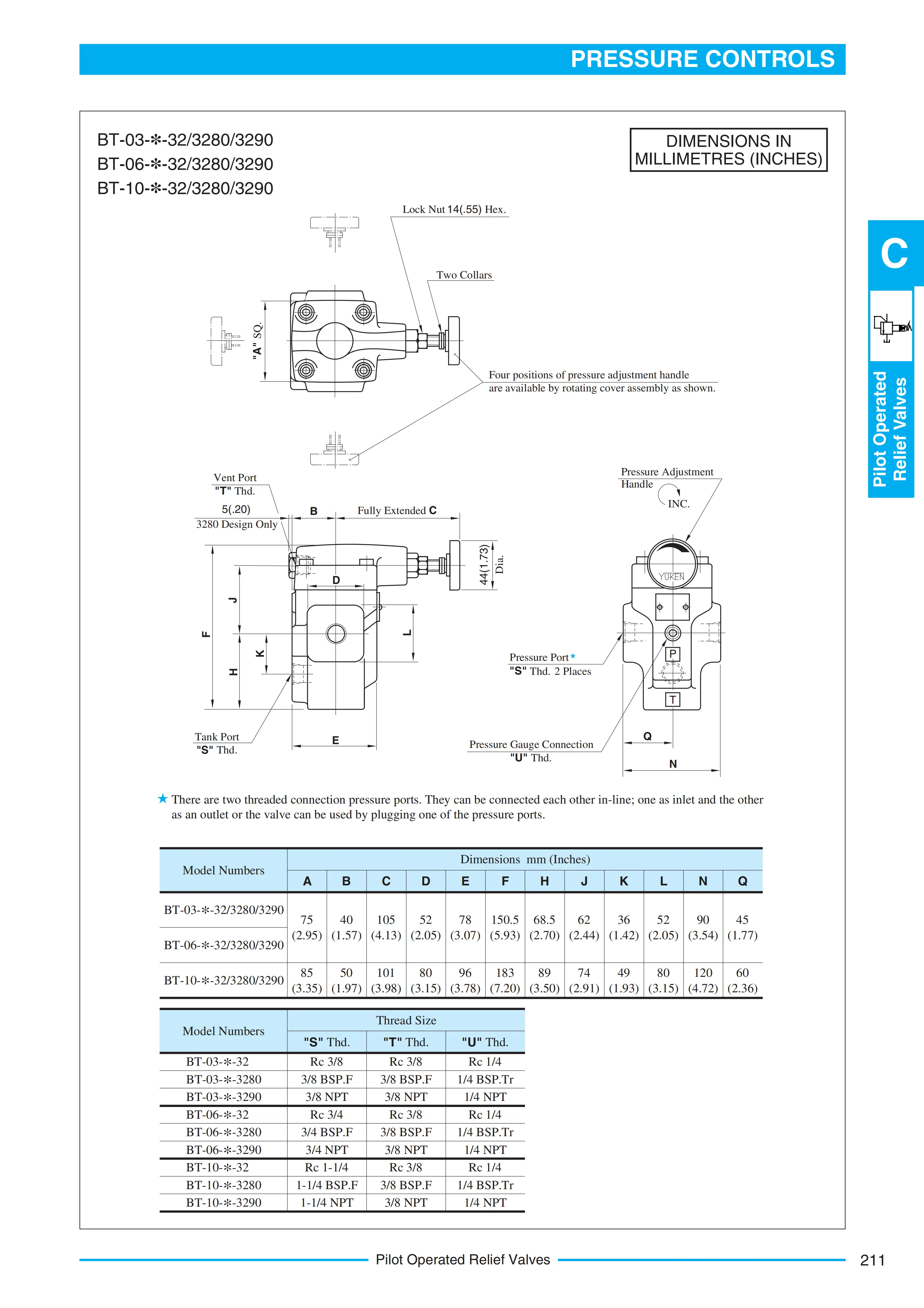

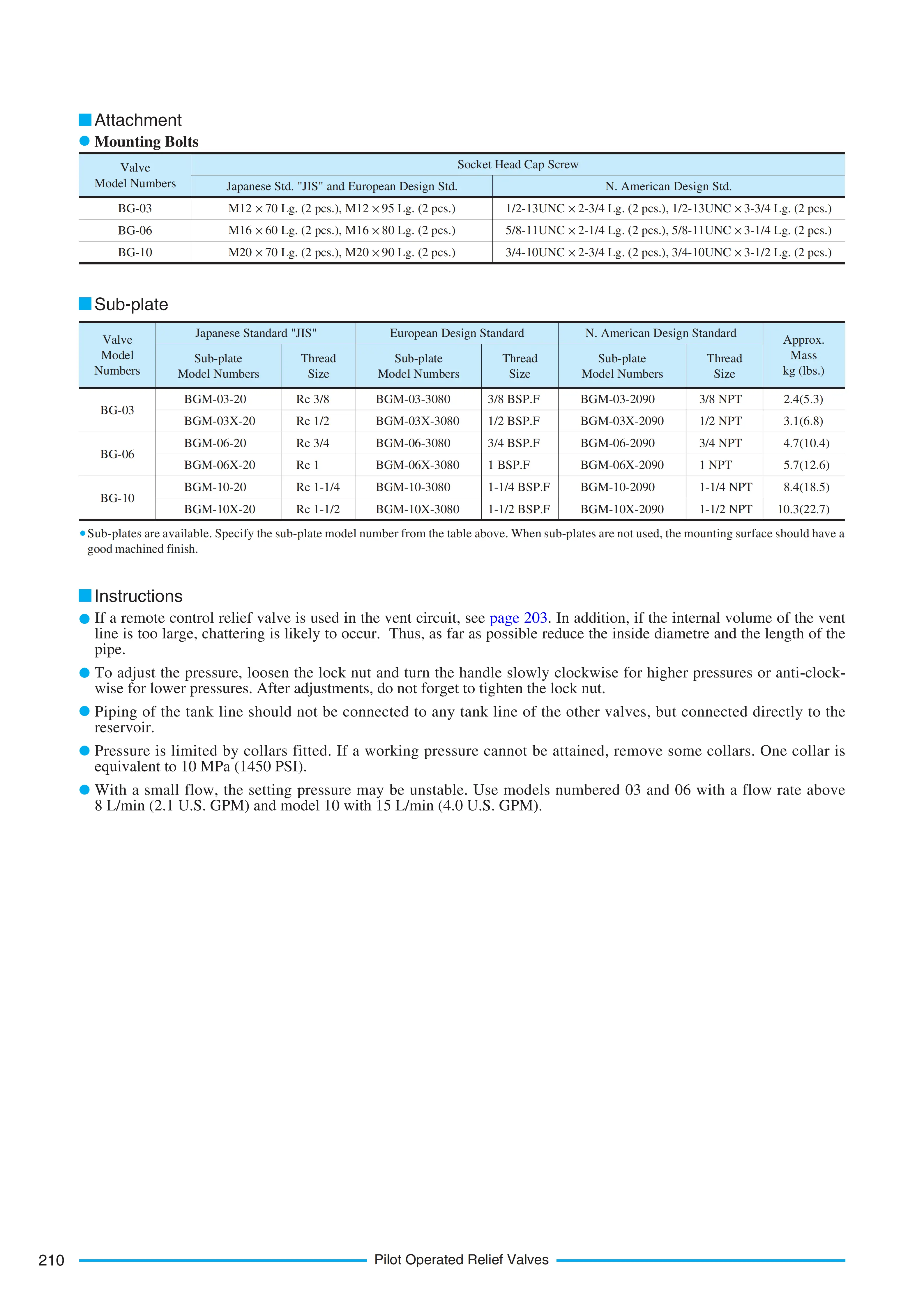

1. BG 先导溢流阀：BG-03、BG-06、BG-10（后缀 - 1/-2/-3 调压档位）

2. BSG 电磁溢流阀：BSG-03-2B2-D24、BSG-06-2B2-A220

3. RG 减压阀：RG-03、RG-06

4. HT 顺序阀：HT-03、HT-06

五、管式流量 / 单向阀

CIT 管式单向阀：CIT-02、CIT-03

TC 单向节流阀：TC-02、TC-03

TV 节流阀：TV-02、TV-03

六、压力继电器（JCS 系列）

JCS-02N（30~210kg/cm²）

JCS-02H（60~350kg/cm²）

JCS-02NL（15~60kg/cm²）

JCS-02NLL（5~60kg/cm²）

七、变量叶片泵系列

VP-08-FA1/FA2/FA3

VP-12-FA1/FA2/FA3

VP-15-FA1/FA2/FA3

VP-20-FA1/FA2/FA3

VP-30-FA1/FA2/FA3

VP-40-FA1/FA2/FA3

成套适配说明：MPCV-02W为行业通用标准02通径叠加式双向液控单向阀，俗称双路液压锁，是液压系统防坠、保压、锁止的核心保护阀件。主打W型双向锁止、A/B双油路独立保压、叠加式无管路安装、锥阀零泄漏密封、断电/断油刚性锁止、抗压力冲击、适配垂直油缸与精密保压工况。可彻底杜绝油缸自重下滑、负载漂移、压力回落问题，搭配三位四通换向阀使用，中位瞬间锁死油缸双腔油路，无需持续通电保压，节能且锁止精度极高。适配02通径全系叠加阀组、小型液压站、升降平台、工装夹紧、垂直压合设备、精密定位液压回路，是自动化液压设备防坠保压的标配阀件。全文零品牌标准化，体例、参数、维保、故障体系与站内全系液压阀、泵类文档完全统一。

一、型号逐位完整精准释义（行业标准编码）

• MPCV：系列代号，Modular Pilot Check Valve 叠加式液控单向阀（液压锁），专用油路锁止保压阀系列
• 02：通径规格，DN6/02通径小通径，适配全系6通径标准叠加阀组
• W：机能代码，双向控制机能，A、B双油路均带液控锁止功能，双向零泄漏保压、全方位防坠防漂移
• MPCV-02全系机能精准选型对照
• MPCV-02A：单向锁止，仅A油路保压锁止，B油路直通，单方向负载防护专用
• MPCV-02B：单向锁止，仅B油路保压锁止，A油路直通，反向负载防护专用
• MPCV-02W（本款）：双向锁止，A/B双油路同步锁止保压，垂直油缸、精密定位、双向防坠首选
• 默认核心配置：精密淬火锥阀密封总成、高强度铸铁叠加阀体、对称液控推杆、防卡阻尼结构、全套耐高压密封垫片、低开启压力阀组。锥阀线密封结构实现近乎零内泄保压，无机械间隙漂移，叠加式集成安装无外接渗漏点，可24小时长期保压、稳定防坠，适配车间量产连续工况。
• 选型红线：本阀为W型双向液压锁，必须配合三位四通换向阀（O/M/Y/G型中位）配套使用，单独安装无换向逻辑无法解锁；仅限02通径叠加阀组，禁止混用03通径阀体；锥阀对油液杂质极度敏感，微小颗粒即可导致保压失效、油缸下滑；严禁超流量超压冲击使用。

二、核心额定技术参数（MPCV-02W国标标准）

• 阀型结构：叠加式、液控先导、锥阀密封、双向锁止单向阀（双路液压锁）
• 公称通径：DN6 / 02通径标准小通径
• 安装标准：ISO4401-02国际通用叠加阀基面，适配全系02通径集成阀组
• 最高额定工作压力：25MPa（250bar），全域高压稳定锁止无渗漏
• 最大通流流量：35L/min，最优稳定工作流量5～25L/min
• 开启压力：0.15MPa，低阻力导通、动作响应灵敏
• 保压性能：锥阀线密封，静态近乎零内泄，长期保压无明显漂移
• 控制方式：油路压差液控解锁，无电气控制、纯机械液压逻辑
• 锁止特性：换向阀中位瞬间双向锁死A、B腔，油缸无位移、无下滑
• 阀体材质：高强度灰铸铁，刚性强、耐压力冲击、不易形变
• 阀芯材质：淬火合金钢精密锥阀，密封面耐磨、抗腐蚀、零间隙贴合
• 适配液压介质：ISO VG32/VG46抗磨液压油，量产工况优选VG46
• 工作油温区间：-15℃～75℃，宽温区间稳定锁止运行
• 系统推荐过滤精度：≤25μm，精密保压工况建议10μm，杜绝锥阀卡滞泄漏
• 核心优势：双向零泄漏保压、垂直负载绝不下滑、叠加集成无渗漏、纯机械稳定无故障、解锁顺畅无卡顿、适配各类精密锁止工况

三、专属工作原理（MPCV-02W核心逻辑）

1、双向保压锁止原理（核心特色）

MPCV-02W内置两组独立对称锥阀锁止结构，分别管控A、B两路工作油路。当换向阀切换至中位、系统油路卸荷或封闭时，阀体内两组锥阀在负载压力与弹簧力作用下自动压紧阀座，双向封闭油缸A、B双腔油路，切断油缸泄油通道。无论油缸承受正向或反向负载、自重压力，均可实现刚性锁止，彻底杜绝工位下滑、偏移、压力回落，实现长时间精准保压定位。

2、液控自动解锁导通原理

设备换向动作时，系统P口压力油建立压差，推动阀体内部液控顶杆，反向顶开对应侧锥阀：P→A建压时，液控结构解锁B路锥阀，B→T顺畅回油，油缸正常伸出；P→B建压时，液控结构解锁A路锥阀，A→T顺畅回油，油缸正常缩回。动作全程自动解锁、无人工干预、无卡顿阻力，换向平稳无冲击。

3、叠加式集成适配原理

采用标准02通径叠加结构，直接叠装在电磁换向阀与底板之间，依托阀体内置油道完成油路连通，无需外接油管、接头。大幅减少渗漏故障点，阀组结构紧凑，适配高密度集成液压站，不占用额外安装空间，适配自动化设备紧凑化设计需求。

4、零泄漏精密密封机制

区别于滑阀间隙密封，本品采用锥阀线密封结构，密封无配合间隙，静态保压内泄量趋近于零。可满足小时级长期保压需求，彻底解决普通阀组工位缓慢漂移、精度失准的行业通病，适配精密工装定位、垂直升降、高压锁模工况。

阀件核心定位：MPCV-02W=02通径、双向液控锁止、零泄漏液压锁、叠加式保压阀，是垂直油缸防坠、精密工位锁止、双向负载保压回路的核心防护阀件。

四、MPCV系列机能工况精准对比

五、标准化安装与精准调试步骤

1. 基面清洁处理：彻底清理02通径叠加底板、阀体贴合面铁屑、油污、毛刺，保证叠装平面完全贴合，杜绝串油、泄压、锁止失效隐患。
2. 叠装顺序对位：严格遵循「底板→液压锁→换向阀」叠装顺序，对准定位销与油口方位，禁止倒装、错位安装，避免解锁、锁止逻辑错乱。
3. 均匀锁紧固定：采用对角分次均匀锁紧阀组总长螺栓，保证阀体受力均衡无形变，防止锥阀偏移卡滞、密封挤压失效、内泄增大。
4. 系统全域排气：空载开机反复伸缩油缸，彻底排空阀组、管路、油缸内部积存空气，防止锁止抖动、动作卡顿、保压不稳。
5. 动作解锁校验：通电切换左右换向，测试油缸伸出、缩回顺畅无卡滞，确认液控解锁功能正常，无动作迟缓、卡死现象。
6. 中位锁止测试：换向阀回中位，撤去系统压力，静置5~10分钟，观察油缸无下滑、无偏移、压力无回落，验证双向锁止性能合格。
7. 负载保压校验：带额定负载循环动作，中位锁止后持续保压，确认工位定位精准、无漂移、无泄压，锁止稳定性达标。
8. 满载稳定性复检：连续循环运行30分钟，解锁顺畅、锁止可靠、阀组无渗漏、无异响，调试合格投入量产。

六、高频现场故障排查（MPCV-02W专属）

• 油缸缓慢下滑、工位漂移：锥阀密封面卡杂质、阀座磨损、贴合不严内泄；拆解清洗双侧锥阀与阀座，清除油泥铁屑，磨损严重更换阀芯总成。
• 油缸单侧动作卡顿、解锁不畅：单侧液控顶杆卡滞、阻尼孔堵塞、油路积垢；针对性清洗单侧控制油路与顶杆机构，疏通节流通道。
• 双向均无动作、完全卡死：阀组安装错位、螺栓锁紧形变、锥阀整体卡涩；重新对位装配，均匀复紧螺栓，彻底清洗阀体内部总成。
• 保压时间短、压力快速回落：液压油脏污、锥阀密封面划伤、弹簧疲劳失压；更换洁净VG46液压油，修复密封面，更换复位弹簧。
• 阀组贴合面渗油串油：叠加密封垫片老化、贴合面脏污、螺栓力矩不均；更换全新02通径叠加密封垫，对角均匀复紧阀组螺栓。
• 换向解锁迟缓、动作滞后：低温油液粘稠、控制油路节流阻力大；预热油温至20℃以上，深度疏通内部控制流道。

七、硬性使用禁忌与标准化维保规范

• 严禁单独无换向阀使用：本阀依赖换向阀油路压差实现解锁与锁止，无配套换向阀会导致油缸卡死无法动作。
• 严禁超25MPa高压长期运行：超压会压伤锥阀密封面、形变阀体，造成永久内泄、保压失效。
• 严禁超35L/min极限流量工作：超限流量引发油液紊流、冲刷磨损锥阀，破坏密封精度。
• 严禁脏油工况运行：锥阀密封间隙极小，微米级杂质即可卡滞阀口，是保压失效、油缸下滑的头号故障诱因。
• 严禁混用非02通径阀组：孔位不匹配导致油路错乱、锁止解锁逻辑失效、阀组渗漏。
• 严禁暴力锁紧阀组螺栓：阀体形变、锥阀偏移错位，引发永久卡滞、双向锁止失灵。
• 严禁冷机重载锁止：低温油液粘稠，锥阀贴合不紧密，易出现轻微内泄、工位漂移。
• 标准维保周期：每1000小时检查油缸锁止稳定性、有无下滑漂移、阀组渗漏与换向顺畅度；每2000小时完整拆解清洗双侧锥阀、阀座、液控顶杆与内部控制流道，检查弹簧弹力、锥阀密封面磨损状态，更换全套叠加密封垫片，重新校验双向解锁灵敏度与零泄漏保压性能，恢复原厂精准锁止、稳定防坠、顺畅换向的核心工作性能。
