WETIEN叠加式溢流阀MRV-02P 减压阀 液压阀 液控单向节流阀

品牌主营电磁换向阀、叠加阀、压力继电器、变量叶片泵，无气动磁性开关产品线。

一、DSG 电磁换向阀（02/03 通径，带 DL 指示灯款）

DSG-02（6 通径）

二位单头：

DSG-02-2B2-DL-D24、DSG-02-2B2-LW-D24

DSG-02-2B3-DL-D24、DSG-02-2B8-DL-D24

DSG-02-2B2B-DL-D24、DSG-02-2D2-DL-A220

三位双头：

DSG-02-3C2-DL-D24、DSG-02-3C4-DL-D24、DSG-02-3C60-DL-A220

DSG-03（10 通径）

DSG-03-2B2-D24、DSG-03-3C2-D24、DSG-03-3C4-D24

线圈可选：D24（DC24V）、A220（AC220V）；DL = 带整流指示灯

二、4WE 湿式电磁换向阀

4WE6（6 通径）

4WE6D6X/CG24NZ5L、4WE6E6X/CG24NZ5L、4WE6G6X/CG24NZ5L

4WE6H6X/CG24NZ5L、4WE6J6X/CG24NZ5L

交流款后缀替换 AW220

4WE10（10 通径）

4WE10C3X/CG24NZ5L、4WE10G3X/CG24NZ5L、4WE10E3X/CG24NZ5L

4WE10H3X/CG24NZ5L、4WE10J3X/CG24NZ5L

三、叠加阀系列（02 通径为主）

1. MRV 叠加溢流阀

MRV-02P-H、MRV-02A-H

2. MPC 叠加液控单向阀

MPC-02W

3. MTCV 叠加单向节流阀

MTCV-02W

4. MBR 叠加减压阀

MBR-02P

四、板式压力控制阀

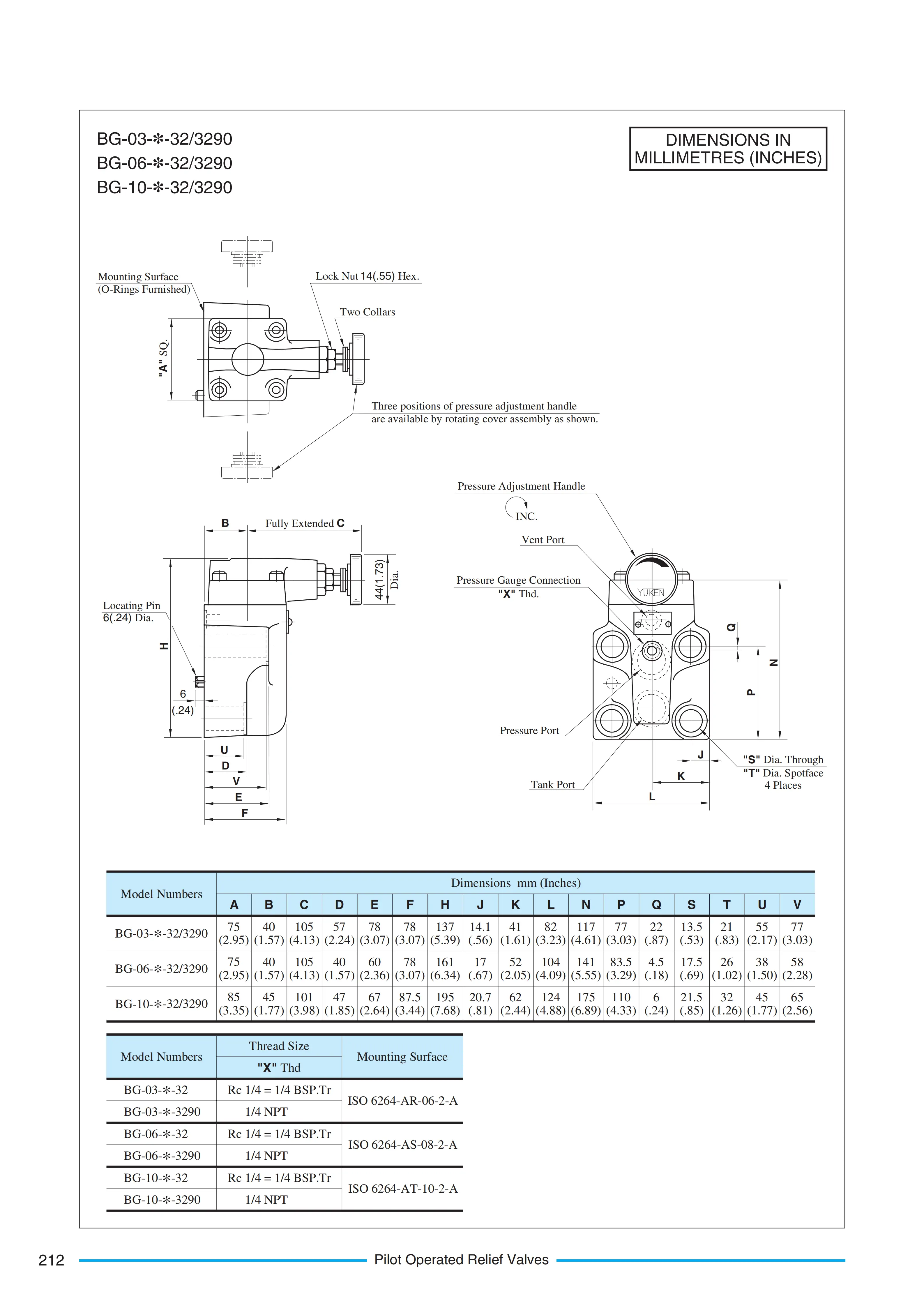

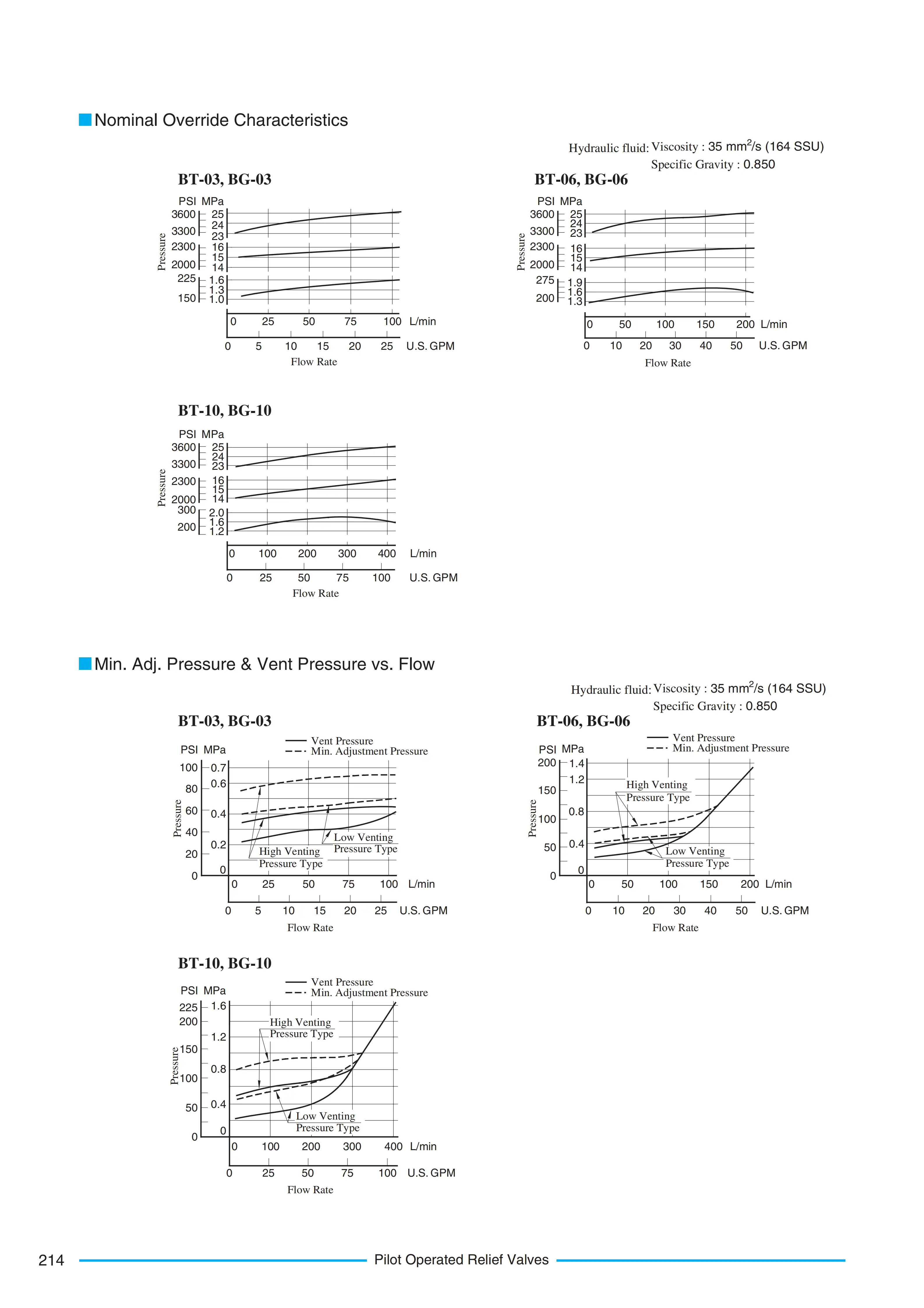

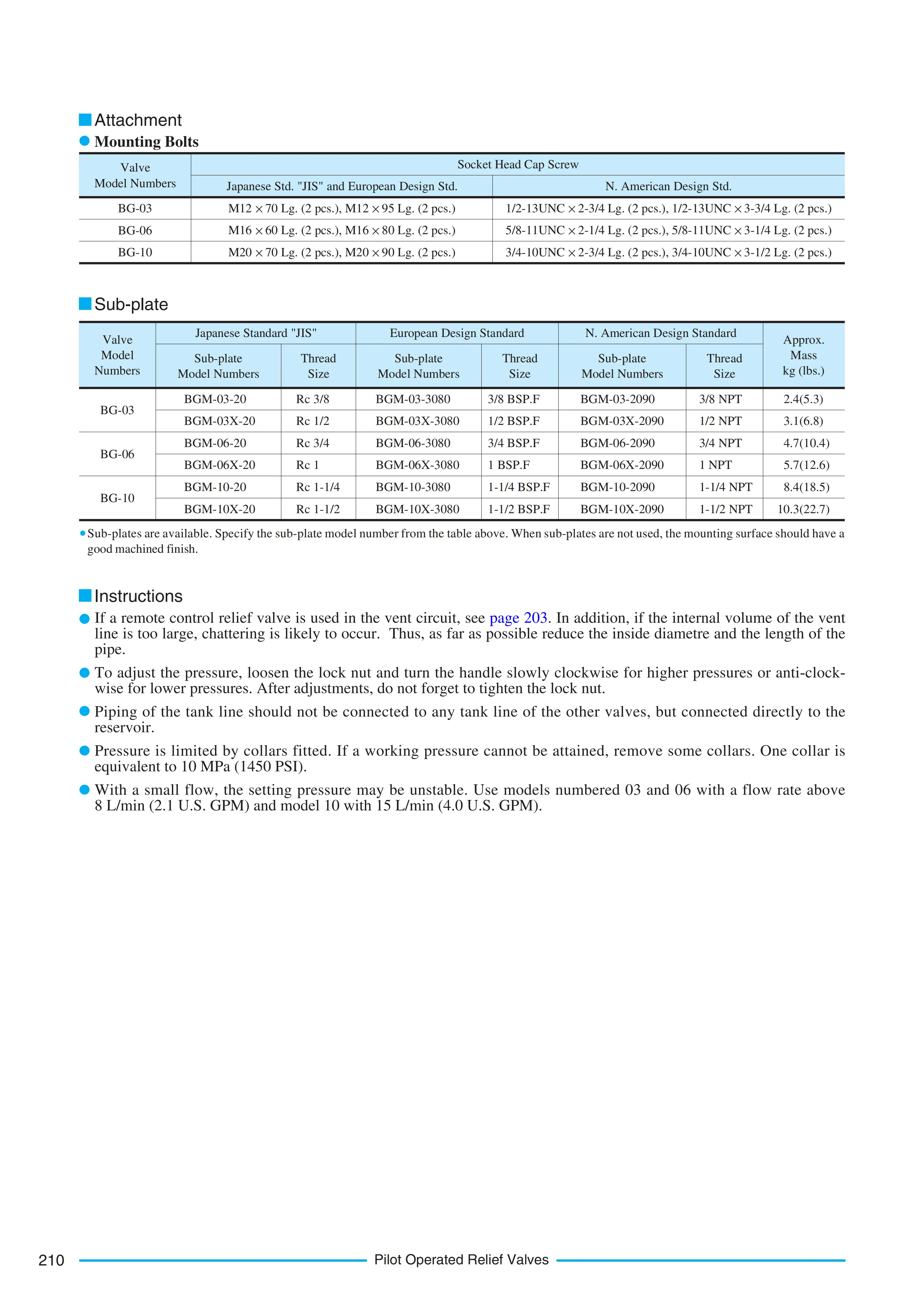

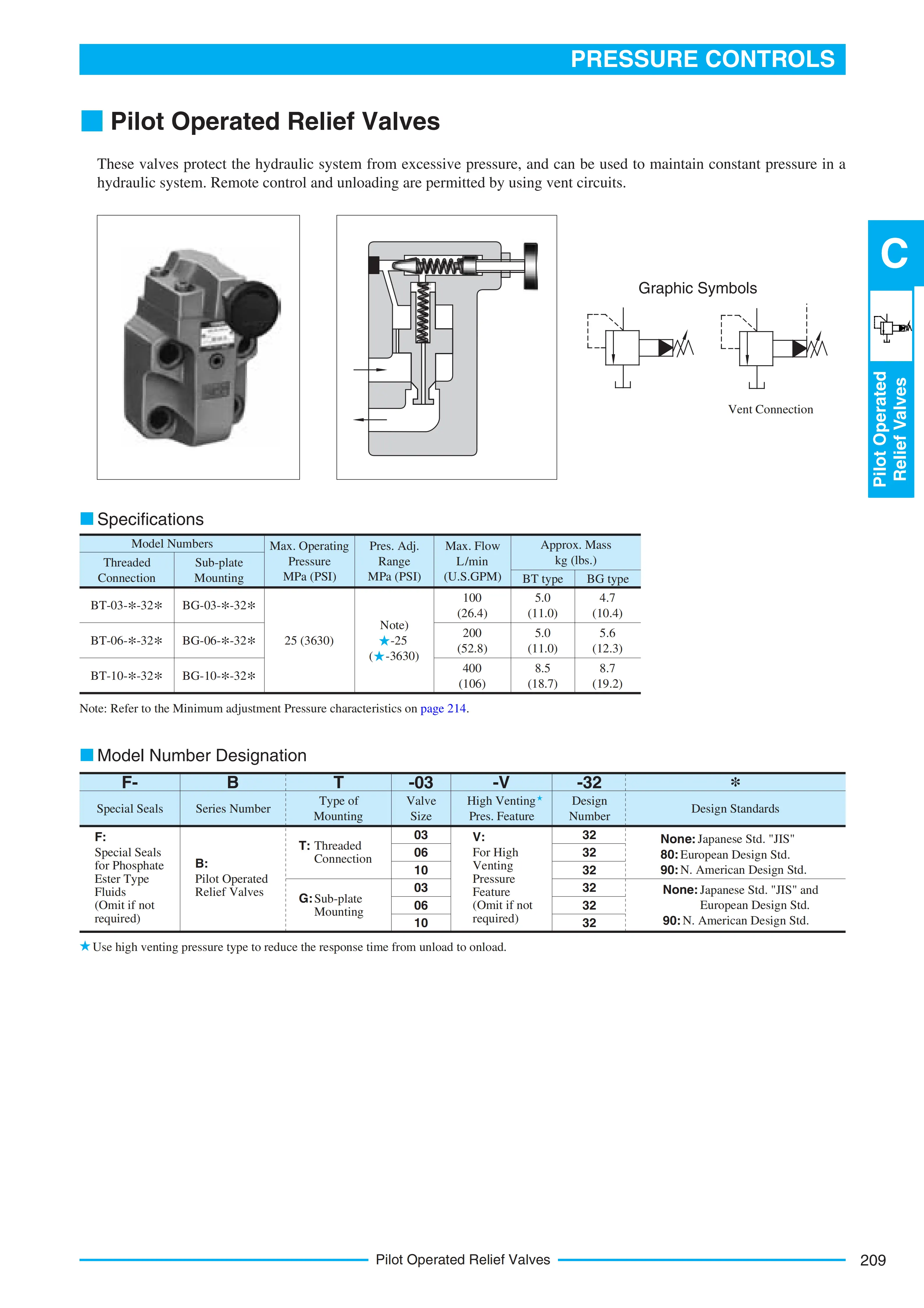

1. BG 先导溢流阀：BG-03、BG-06、BG-10（后缀 - 1/-2/-3 调压档位）

2. BSG 电磁溢流阀：BSG-03-2B2-D24、BSG-06-2B2-A220

3. RG 减压阀：RG-03、RG-06

4. HT 顺序阀：HT-03、HT-06

五、管式流量 / 单向阀

CIT 管式单向阀：CIT-02、CIT-03

TC 单向节流阀：TC-02、TC-03

TV 节流阀：TV-02、TV-03

六、压力继电器（JCS 系列）

JCS-02N（30~210kg/cm²）

JCS-02H（60~350kg/cm²）

JCS-02NL（15~60kg/cm²）

JCS-02NLL（5~60kg/cm²）

七、变量叶片泵系列

VP-08-FA1/FA2/FA3

VP-12-FA1/FA2/FA3

VP-15-FA1/FA2/FA3

VP-20-FA1/FA2/FA3

VP-30-FA1/FA2/FA3

VP-40-FA1/FA2/FA3

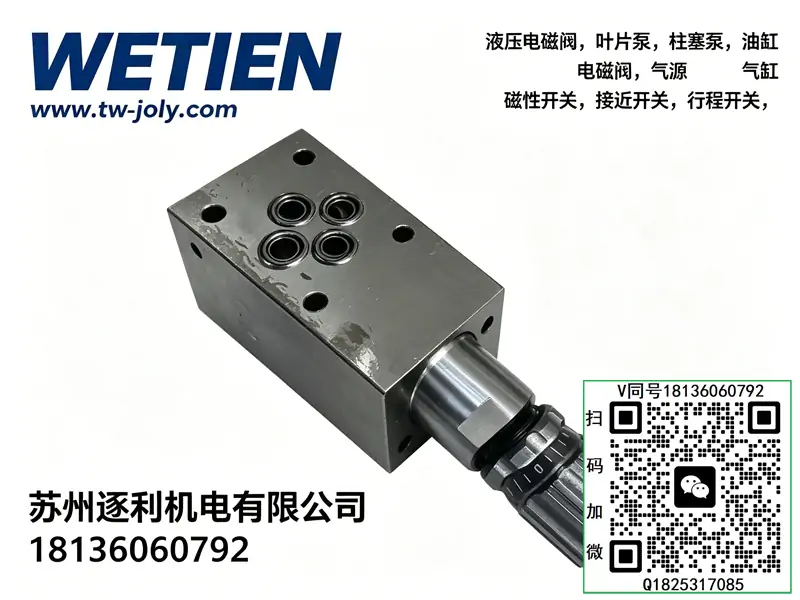

成套适配说明：MRV-02P为行业通用标准02通径叠加式P路溢流阀，属于模块化压力控制核心阀件。主打叠加式无管路安装、P主油路单独稳压、过载溢流保护、结构紧凑、零泄漏稳压、适配阀组集成系统。无需外接管路，直接叠加在电磁换向阀底部，专为系统主油路压力调节与安全泄压设计，不干扰A/B工作支路油路，可精准稳定主路压力、吸收压力冲击、保护泵体与阀组。适配02通径全系阀组、小型变量泵/定量泵液压站，广泛应用于自动化工装、机床辅助液压、小型成型设备、集成式液压阀组，是小通径集成液压系统稳压、过载防护的标配模块化阀件。全文零品牌标准化，体例、参数、维保、故障体系与站内全系液压阀、泵类文档完全统一。

一、型号逐位完整精准释义（行业标准编码）

• MRV：系列代号，Modular Relief Valve 叠加式溢流阀，模块化叠装结构、无外接管路、集成式压力控制
• 02：通径规格，02通径/DN6小通径标准规格，适配6通径集成阀组系统
• P：控制油路代号，P口主油路专用溢流调压，仅对进油主路稳压泄压，A、B支路无干预，不影响执行动作
• MRV-02全系油路版本精准对照
• MRV-02P（本款）：P主油路调压溢流，整机系统主压力控制、过载保护专用
• MRV-02A：A工作支路单独调压溢流，单方向负载稳压、压力保护
• MRV-02B：B工作支路单独调压溢流，反向负载稳压、背压防护
• MRV-02W：AB双支路互通溢流，双向负载均衡泄压、浮动缓冲工况专用
• 默认核心配置：精密锥形调压阀芯、高强度铸铁叠加阀体、防松调压螺丝、预紧复位弹簧、耐高压整体密封总成。纯机械直动式结构，响应速度快、无滞后、故障率极低，叠加式安装杜绝外接管路渗漏隐患，结构紧凑适配高密度阀组集成，可长期24小时连续稳定工作。
• 选型红线：本阀为P口主路专用溢流阀，仅控制系统主压力，无法调节油缸支路压力；02通径流量有限，禁止超额定流量过载使用；必须匹配02通径标准叠加阀底板与阀组，禁止混装03通径阀体；调压螺丝无锁止结构，设备震动易压力漂移，需定期复检标定；对油液洁净度敏感，杂质卡滞阀芯会直接导致压力不稳、泄压异常。

二、核心额定技术参数（MRV-02P国标标准）

• 阀型结构：直动锥形、叠加式安装、弹簧复位、P口专用溢流调压阀
• 公称通径：DN6 / 02通径标准小通径
• 安装标准：02通径通用叠加阀安装基面，适配全系6通径阀组叠装
• 最高额定耐压：31.5MPa（315bar），全域高压稳定耐受
• 标准调压范围：0.5～7.0MPa（常规款），可适配轻载、中载小型液压工况
• 最大通流流量：40L/min，最优稳定工作流量5～30L/min
• 调压方式：顶部螺丝微调式，精准无级调压，适配精细压力标定
• 响应速度：≤20ms，瞬时过载快速泄压，抗压力冲击性能优异
• 阀体材质：高强度灰铸铁，刚性强、抗形变、耐高频压力冲击
• 阀芯材质：精密淬火锥形阀芯，密封贴合度高、耐磨抗蚀、内泄极小
• 适配液压介质：ISO VG32/VG46抗磨液压油，量产工况优选VG46
• 工作油温区间：-10℃～70℃，适配车间常规宽温生产工况
• 系统推荐过滤精度：≤25μm，精密调压工况建议10μm，防止阀芯卡滞
• 核心优势：叠装集成无管路、稳压精准、响应迅速、零外接渗漏、不干扰支路动作、结构简单耐用、维保便捷、适配所有02通径集成液压系统

三、专属工作原理（MRV-02P核心逻辑）

1、主路精准稳压原理

液压泵输出压力油进入阀组P主油路，油液压力直接作用于MRV-02P锥形阀芯底部。通过顶部调压螺丝改变弹簧预紧力，设定系统最高工作压力。当主油路压力低于设定阈值时，弹簧推动阀芯闭合，阀口密封保压，系统正常带载工作；当主路压力达到设定值，油压克服弹簧弹力顶开阀芯，多余油液直接溢流回油箱，持续恒定主路压力，实现稳压效果。

2、独立主路控制特性（核心特色）

本阀专属P口独立控制结构，仅对系统进油主路进行压力调节与过载泄压，完全不干预A、B油缸工作支路油路状态。不会影响油缸伸缩速度、换向逻辑与动作平稳性，只负责整机压力稳定与安全防护，完美解决集成阀组压力波动、瞬间超压、泵体过载损坏问题。

3、叠加式集成安装原理

采用标准化叠加结构，直接叠装在换向阀与底板之间，依靠阀体自身油道连通油路，无需外接油管、接头，大幅减少渗漏点、简化阀组结构、降低设备故障率，适配紧凑型液压站集成设计。

4、瞬时过载安全防护机制

设备负载卡滞、瞬间压力飙升、油路压力冲击时，阀芯瞬时开启快速泄压，强制限制主路最高压力，缓冲压力峰值，保护液压泵、阀组、管路及密封件不被超压击穿，是集成阀组的核心安全防护阀。

阀件核心定位：MRV-02P=02通径叠加式、P主路专用稳压、集成式过载保护溢流阀，是小型集成液压阀组稳压、泄压、抗冲击、安全防护的标配核心阀件。

四、同系列叠加阀机能精准选型对比

五、标准化安装与精准调试步骤

1. 阀组基面清理：彻底清理02通径叠加底板、上下阀体贴合面的铁屑、油污、毛刺，保证叠装面完全贴合，杜绝贴合不严泄压、串油、压力不稳隐患。
2. 叠装对位安装：严格对准阀体定位销与油口位置，MRV-02P叠装于换向阀下方、底板上方，保证P/T油路精准对位，禁止错位、偏装。
3. 均匀锁紧固定：采用对角分次均匀锁紧阀组固定螺栓，保证各阀体受力均衡无形变，防止阀芯卡滞、密封挤压失效、压力漂移。
4. 初始调压复位：开机前将调压螺丝轻微放松，避免初始压力过高，防止开机瞬间超压冲击设备管路与负载。
5. 系统全域排气：空载开机，彻底排空阀组、管路、油缸内部积存空气，防止压力跳动、调压不稳、泄压异响。
6. 空载压力标定：设备空载运行，缓慢微调顶部调压螺丝，逐步升压标定所需工作压力，确认压力跟随均匀、无跳变、无残留压力。
7. 过载功能校验：轻微憋压测试系统过载泄压效果，确认压力达到设定值时阀芯正常溢流、压力不再飙升，防护功能正常。
8. 满载稳定性复检：带负载连续循环运行30分钟，主路压力稳定无漂移、阀组无渗漏、无异响、无异常温升，调试合格投入量产。

六、高频现场故障排查（MRV-02P专属）

• 系统压力调不高、压力偏低：锥形阀芯卡杂质、弹簧疲劳弹力衰减、阀芯密封面磨损内泄；拆解清洗阀芯阀座，更换疲劳复位弹簧，重新精准标定压力。
• 压力不稳、频繁跳动波动：系统进气、油液脏污、阀芯贴合不严、阀组贴合面渗油；全域彻底排气，更换洁净液压油，精细清洗阀芯密封面，复紧阀组螺栓。
• 压力锁不住、空载自动泄压：阀芯密封面磨损、微小杂质卡滞导致阀口闭合不严；研磨修复密封面，清除油路杂质，严重磨损直接更换阀件。
• 调压迟钝、压力响应滞后：低温油液粘稠、阀芯积泥卡涩、弹簧运动阻力大；预热油温至20℃以上，深度清洗阀体内部流道与阀芯。
• 阀组端面渗油串油：叠装贴合面不干净、密封垫片老化、螺栓锁紧力矩不均；更换全新02通径叠加密封垫，对角均匀复紧阀组螺栓。
• 设备震动压力漂移：无调压锁止结构、螺丝松动；标定压力后紧固调压螺丝，增加防松措施，定期复检压力参数。

七、硬性使用禁忌与标准化维保规范

• 严禁支路压力调节使用：本阀仅控制P主油路，无法调节A/B支路压力，支路调压需搭配MRV-02A/B型号。
• 严禁超40L/min极限流量运行：超限流量会造成阀芯高速冲刷磨损、泄压紊乱、压力失控。
• 严禁脏油工况运行：锥形阀芯密封间隙极小，杂质极易卡滞阀口，直接导致调压失效、压力漂移、持续泄压。
• 严禁混用非02通径阀组：必须匹配02通径标准叠加系统，禁止与03通径阀体混装，避免油路错位、机能失效。
• 严禁暴力锁紧螺栓：阀组单边受力形变，阀体贴合面变形、阀芯偏移卡滞，引发永久泄压、压力不稳。
• 严禁超压超负荷使用：长期超出7MPa额定调压区间工作，会加速弹簧疲劳、阀芯密封磨损，缩短使用寿命。
• 严禁冷机直接高压调试：低温油液粘稠，阀芯闭合不严，调压线性差、压力标定不准、稳定性差。
• 标准维保周期：每1000小时检查主路稳压精度、溢流泄压灵敏度、阀组贴合面渗漏与压力稳定性；每2000小时拆解清洗锥形阀芯、阀座、内部流道油泥，检查弹簧弹力、阀芯密封面磨损状态，更换全套叠加密封垫片，重新标定系统工作压力与过载泄压阈值，恢复原厂精准稳压、快速泄压、安全防护的核心工作性能。
