WETIEN电磁阀DSG-02-2B2-DL-D24 DSG-02-2B2-LW-D24 A240

品牌主营电磁换向阀、叠加阀、压力继电器、变量叶片泵，无气动磁性开关产品线。

一、DSG 电磁换向阀（02/03 通径，带 DL 指示灯款）

DSG-02（6 通径）

二位单头：

DSG-02-2B2-DL-D24、DSG-02-2B2-LW-D24

DSG-02-2B3-DL-D24、DSG-02-2B8-DL-D24

DSG-02-2B2B-DL-D24、DSG-02-2D2-DL-A220

三位双头：

DSG-02-3C2-DL-D24、DSG-02-3C4-DL-D24、DSG-02-3C60-DL-A220

DSG-03（10 通径）

DSG-03-2B2-D24、DSG-03-3C2-D24、DSG-03-3C4-D24

线圈可选：D24（DC24V）、A220（AC220V）；DL = 带整流指示灯

二、4WE 湿式电磁换向阀

4WE6（6 通径）

4WE6D6X/CG24NZ5L、4WE6E6X/CG24NZ5L、4WE6G6X/CG24NZ5L

4WE6H6X/CG24NZ5L、4WE6J6X/CG24NZ5L

交流款后缀替换 AW220

4WE10（10 通径）

4WE10C3X/CG24NZ5L、4WE10G3X/CG24NZ5L、4WE10E3X/CG24NZ5L

4WE10H3X/CG24NZ5L、4WE10J3X/CG24NZ5L

三、叠加阀系列（02 通径为主）

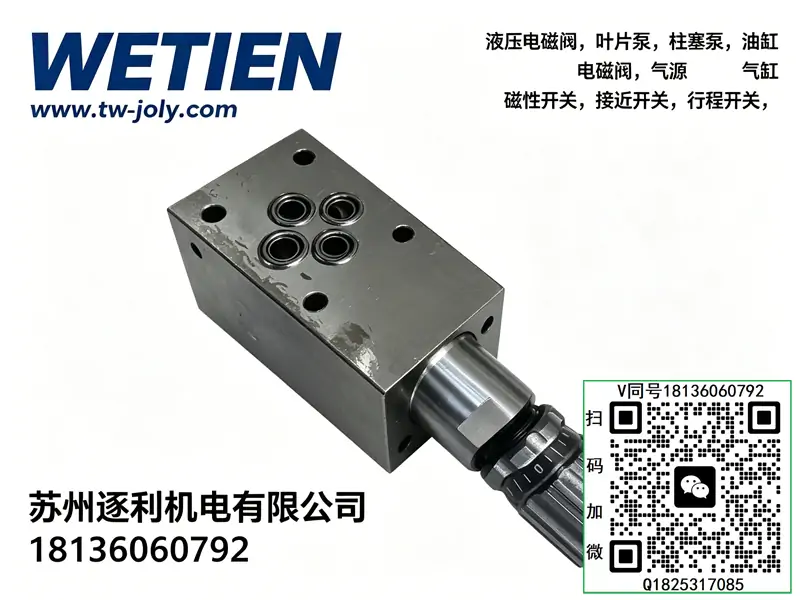

1. MRV 叠加溢流阀

MRV-02P-H、MRV-02A-H

2. MPC 叠加液控单向阀

MPC-02W

3. MTCV 叠加单向节流阀

MTCV-02W

4. MBR 叠加减压阀

MBR-02P

四、板式压力控制阀

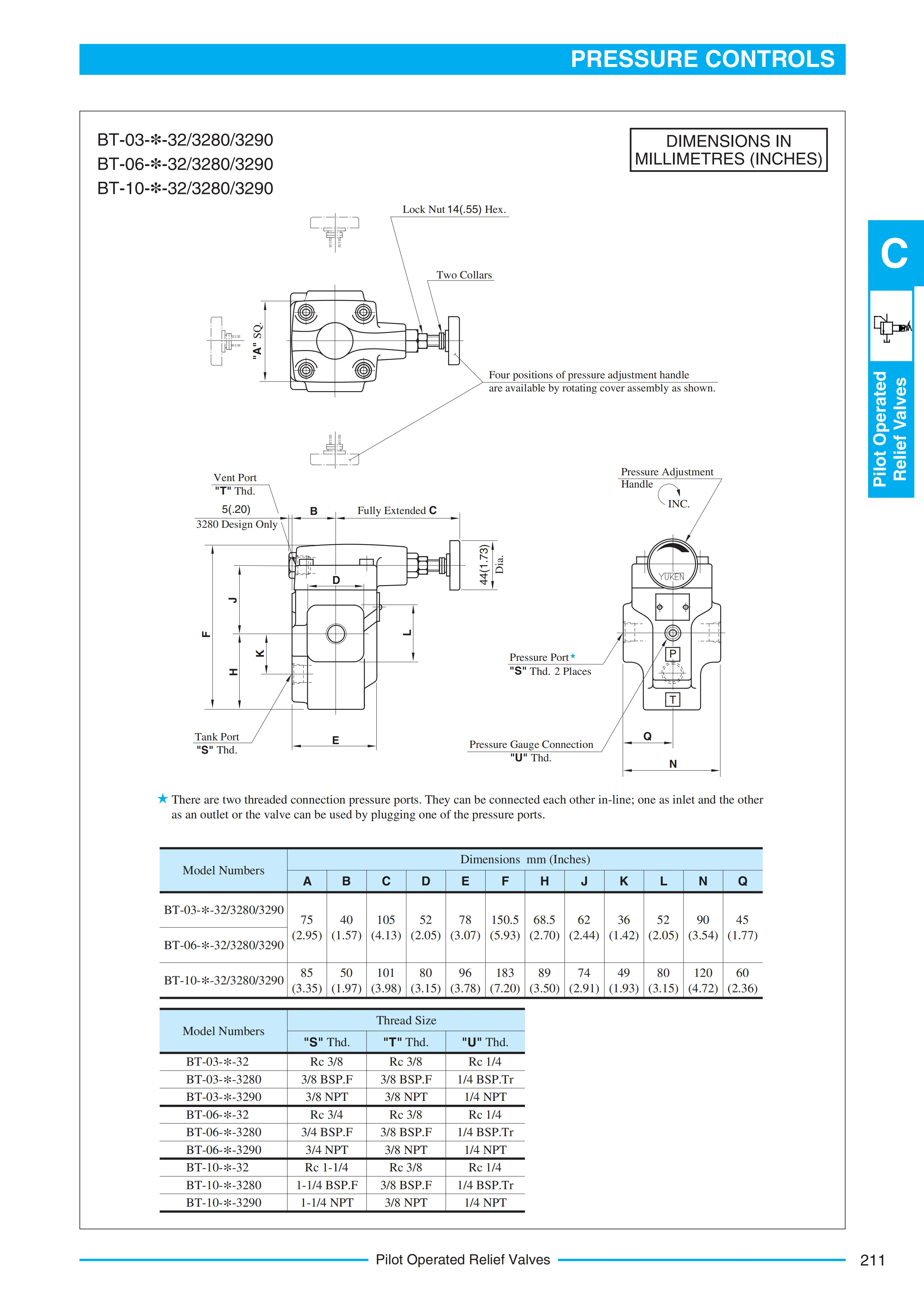

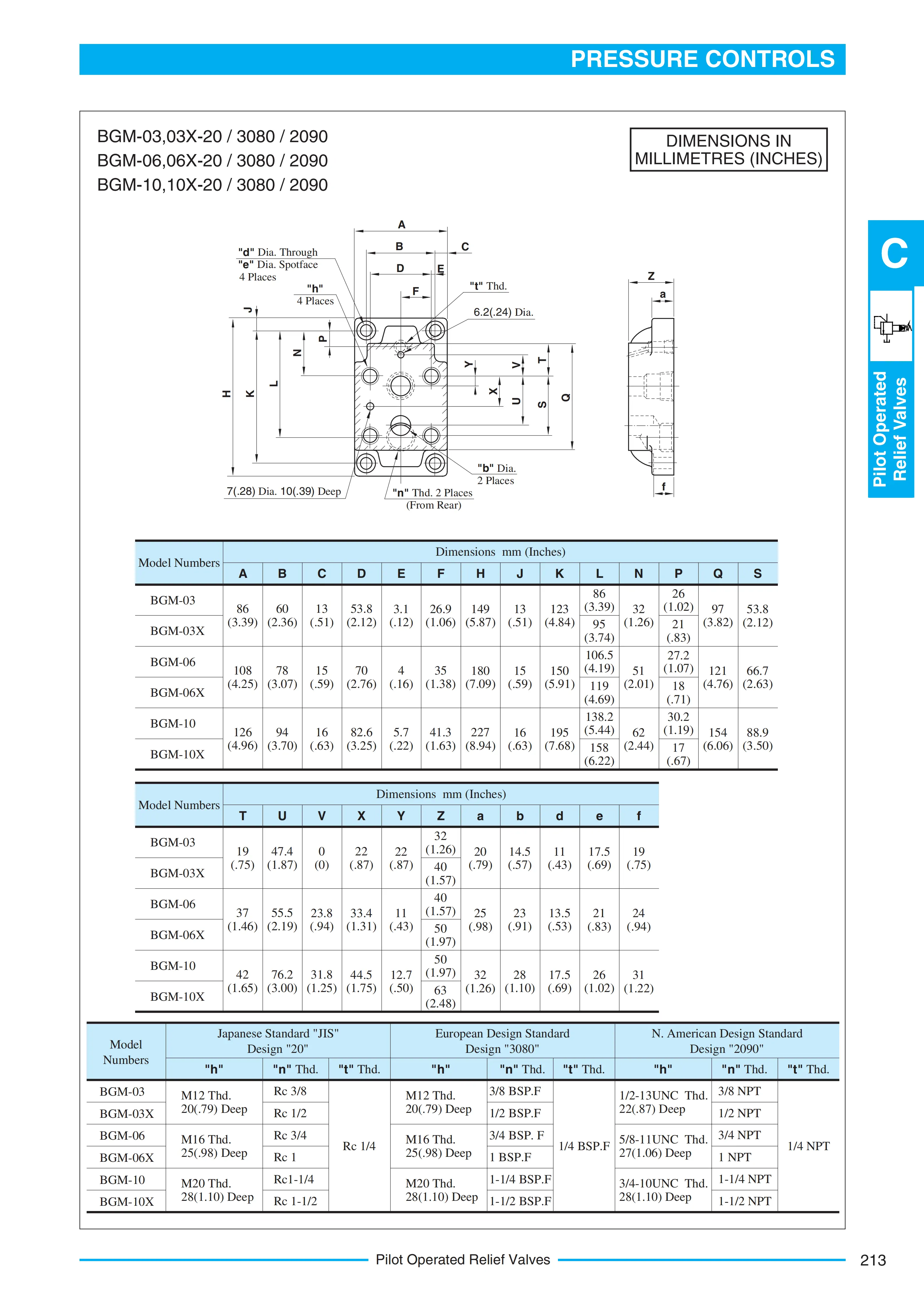

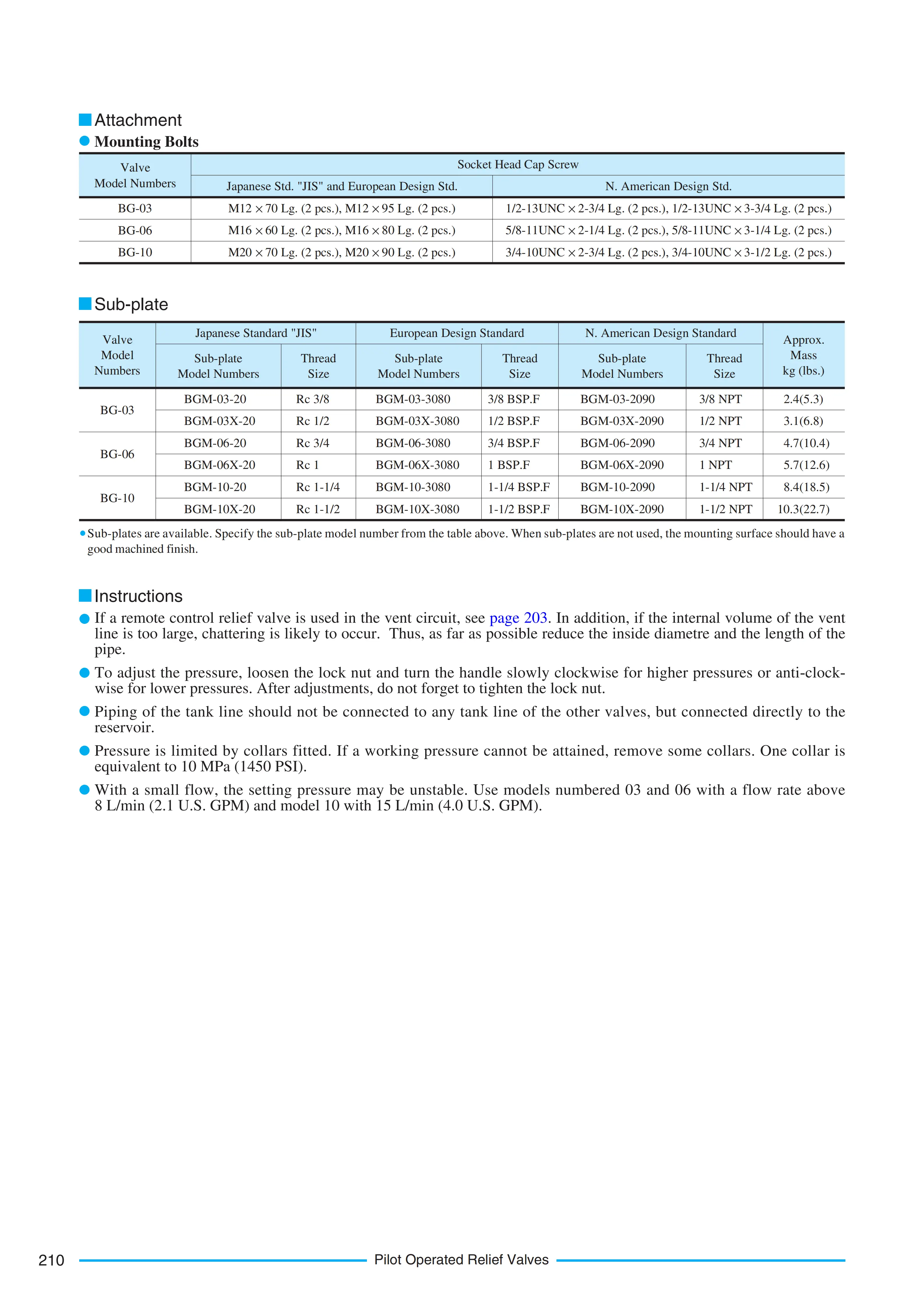

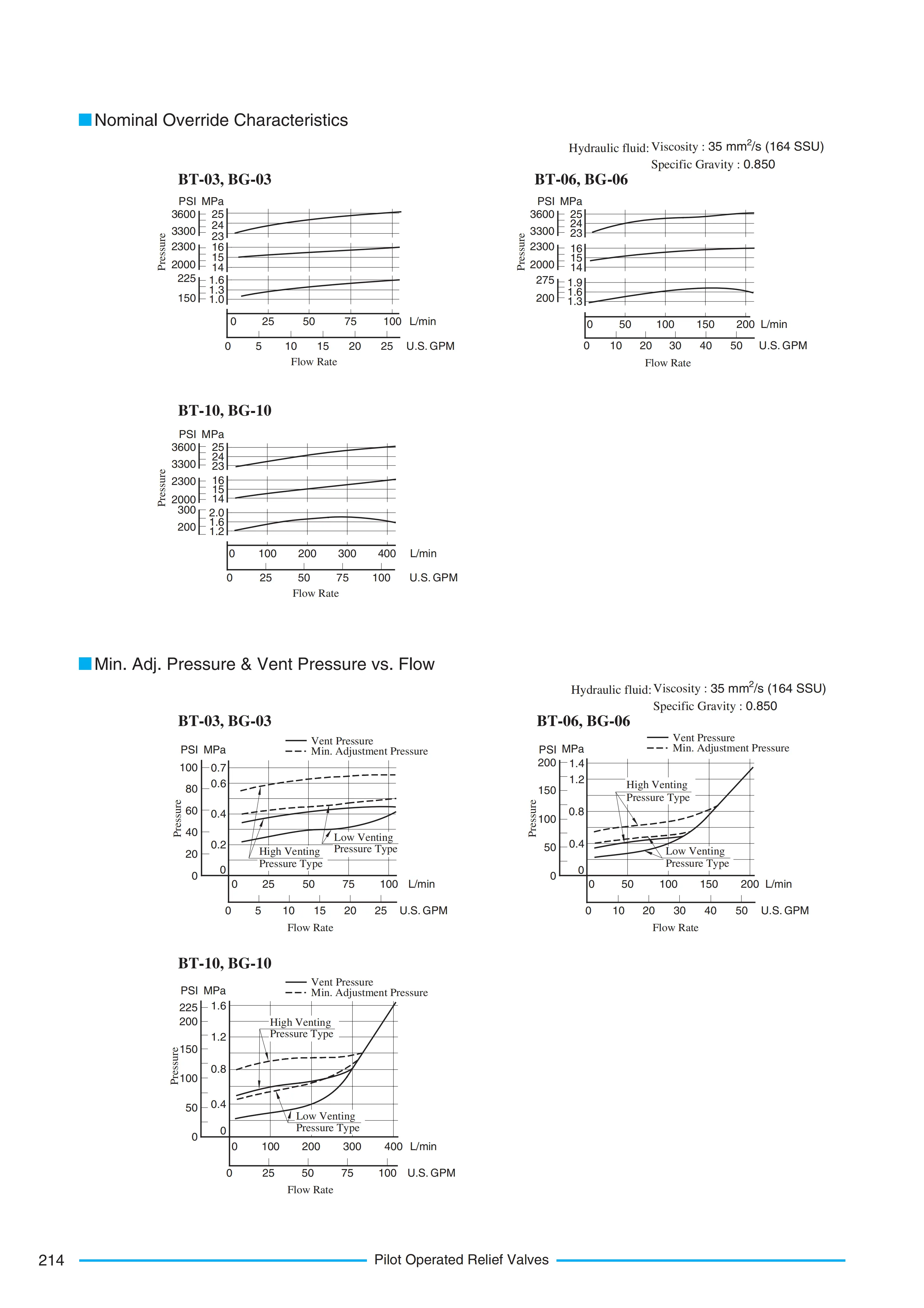

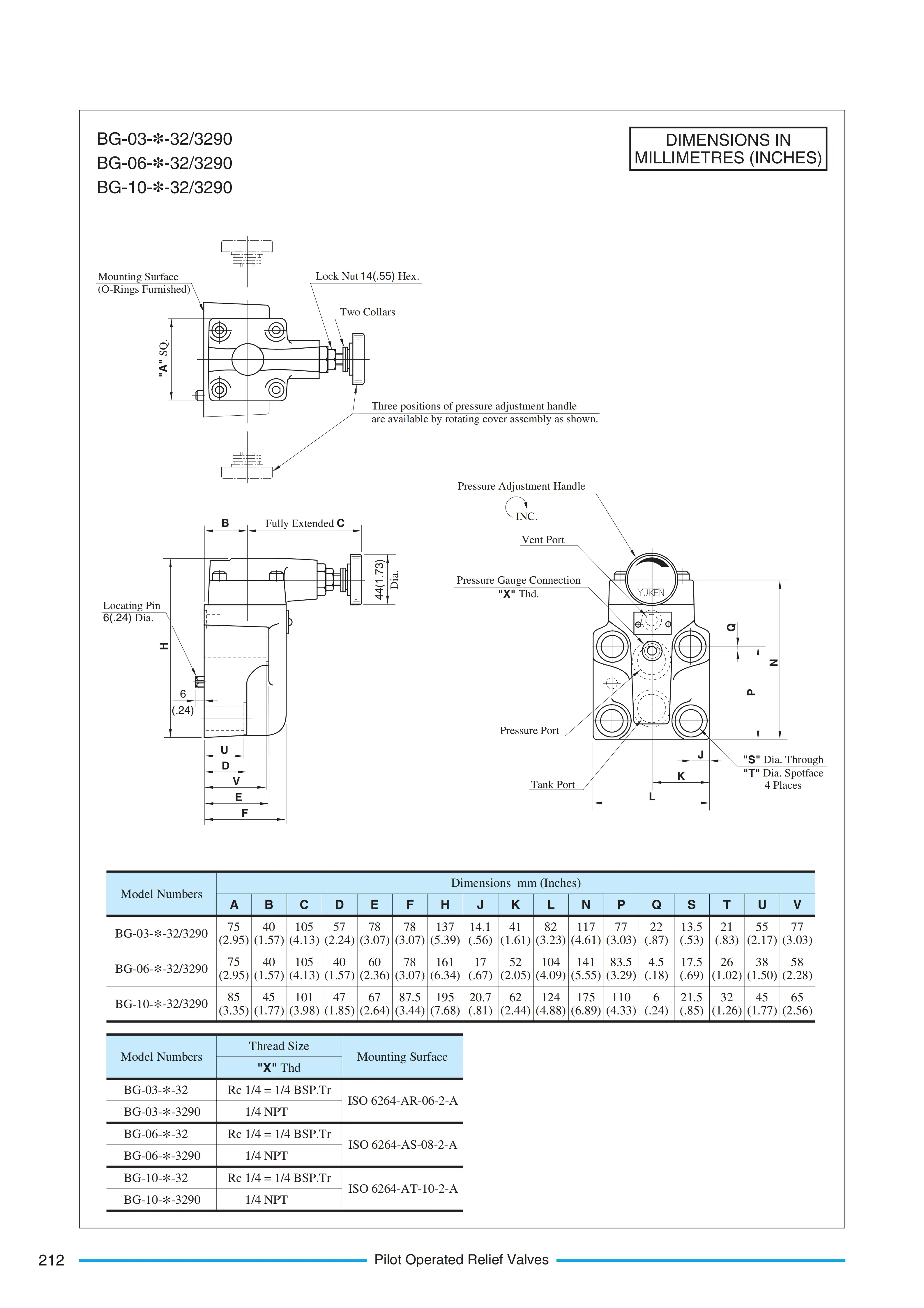

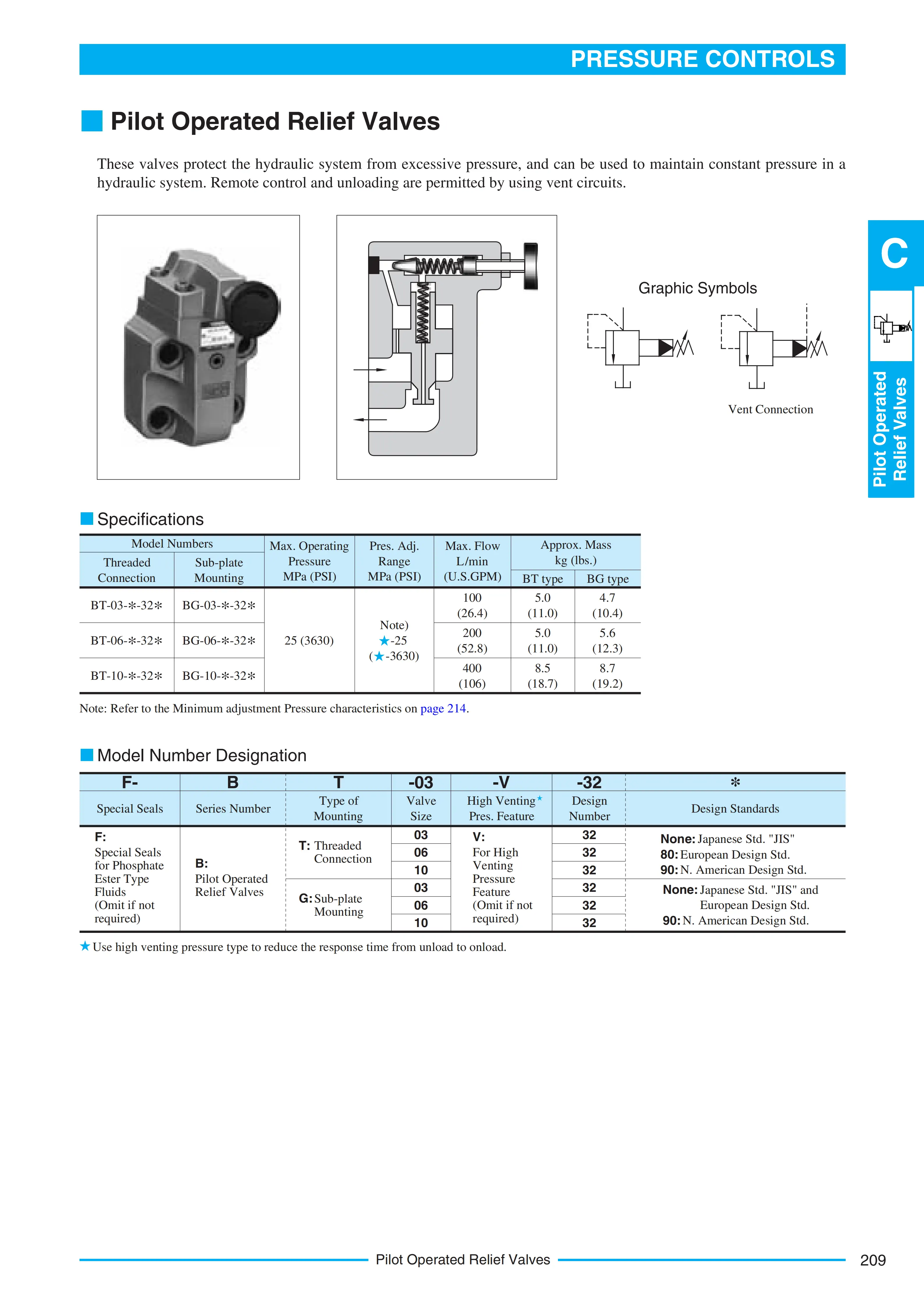

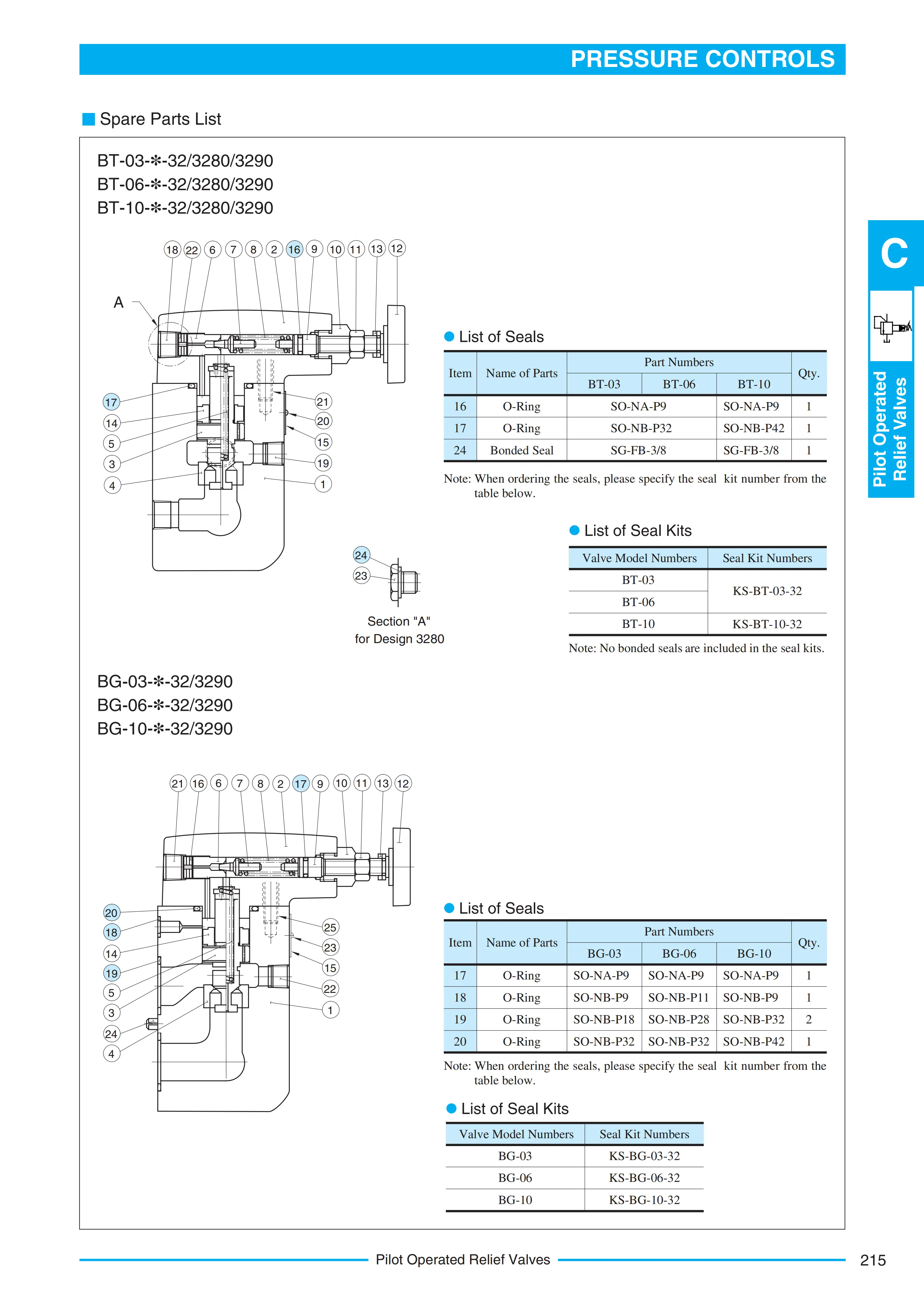

1. BG 先导溢流阀：BG-03、BG-06、BG-10（后缀 - 1/-2/-3 调压档位）

2. BSG 电磁溢流阀：BSG-03-2B2-D24、BSG-06-2B2-A220

3. RG 减压阀：RG-03、RG-06

4. HT 顺序阀：HT-03、HT-06

五、管式流量 / 单向阀

CIT 管式单向阀：CIT-02、CIT-03

TC 单向节流阀：TC-02、TC-03

TV 节流阀：TV-02、TV-03

六、压力继电器（JCS 系列）

JCS-02N（30~210kg/cm²）

JCS-02H（60~350kg/cm²）

JCS-02NL（15~60kg/cm²）

JCS-02NLL（5~60kg/cm²）

七、变量叶片泵系列

VP-08-FA1/FA2/FA3

VP-12-FA1/FA2/FA3

VP-15-FA1/FA2/FA3

VP-20-FA1/FA2/FA3

VP-30-FA1/FA2/FA3

VP-40-FA1/FA2/FA3

成套适配说明：DSG-02-2B2-DL-D24为行业通用DSG系列02通径二位三通单电控板式电磁换向阀，属于小流量精准通断、保压控制专用阀件。主打2B2常闭机能、断电保压、通电换向泄压、板式集成安装、DL直插接线、DC24V工业电压、动作响应灵敏、低内泄高稳定。区别于二位四通阀，本品为三通结构，专用于单作用油缸、气囊蓄能器、夹紧工装、单路通断保压回路，可实现工位夹紧保压、通电泄压复位、待机锁止防泄压，适配小型液压站、自动化工装夹具、机床辅助油路、轻量化成型设备，是单作用液压执行回路的标配核心控制阀。全文零品牌标准化，体例、参数、维保、故障体系与站内全系液压阀、泵类文档完全统一。

一、型号逐位完整精准释义（行业标准编码）

• DSG：系列代号，直动式湿式电磁换向阀，工业通用标准液压方向控制阀，适配高频启停量产工况
• 02：通径规格，DN6/02通径小通径，适配中小流量辅助液压回路
• 2：工作位数，二位结构，单电磁铁驱动、弹簧机械复位
• B2：阀芯机能代码，二位三通常闭机能；断电常态P口封闭、A口与T口封闭保压，通电P-A导通、油路换向工作
• DL：接线方式，直插式带指示灯防水插头，接线便捷、通电可视、防尘防水抗干扰
• D24：额定工作电压，DC24V直流安全电压，适配PLC自动化控制系统
• DSG-02二位三通主流机能选型对照
• 2B1：断电P-T通卸荷、A口封闭，待机节能卸荷专用
• 2B2（本款）：断电全封闭保压、通电P-A通，工装夹紧、蓄能保压专用
• 2B3：断电P-A通常通、通电换向泄压，持续供油回路专用
• 默认核心配置：精密淬火密封阀芯、高强度铸铁阀体、高弹力复位弹簧、耐温湿式电磁铁、DL带灯防水插头、全套耐高压NBR密封总成。结构紧凑、内泄量极低、保压性能优异，湿式线圈散热稳定，支持长期间歇启停工作，抗油污、抗压力冲击，适配车间量产工况。
• 选型红线：本阀为二位三通2B2常闭保压机能，无中位卸荷功能，断电系统不卸荷、工位持续保压；仅适配单作用执行元件，不可用于双作用油缸伸缩回路；02通径流量有限，禁止超额定流量工作；必须匹配02通径专用板式底板，油路错装会导致保压失效、动作错乱。

二、核心额定技术参数（DSG-02-2B2国标标准）

• 阀型结构：二位三通、单电控湿式电磁换向阀、弹簧复位、板式安装
• 公称通径：DN6 / 02通径标准小通径
• 安装标准：02通径专用板式安装底板，国标通用孔位布局
• 最高额定工作压力：31.5MPa（315bar），全域高压稳定耐压
• 额定通流流量：40L/min，最优稳定工作流量5~30L/min
• 标准工作电压：DC24V 直流湿式线圈
• 线圈功耗：20W，温升低、抗老化、适配高频启停
• 控制逻辑：断电常态全封闭保压；通电P→A导通、油路换向工作
• 换向响应时间：≤30ms，动作切换灵敏迅速、无滞后卡顿
• 接线防护等级：IP54，防尘防溅，适配常规车间工况
• 阀体材质：高强度灰铸铁，刚性强、耐压力冲击、不易形变
• 阀芯材质：淬火合金钢精密阀芯，密封精度高、内泄极小、耐磨耐腐蚀
• 适配液压介质：ISO VG32/VG46抗磨液压油，量产工况优选VG46
• 工作油温区间：-10℃～70℃，宽温区间稳定运行
• 系统推荐过滤精度：≤25μm，精密保压工况建议10μm，杜绝阀芯卡滞内泄
• 核心优势：零泄漏保压、换向灵敏、结构紧凑、安装便捷、防水抗干扰、湿式线圈耐用、完美适配单作用夹紧保压回路

三、专属工作原理（DSG-02-2B2核心逻辑）

1、断电常态保压原理（核心特色）

电磁铁不通电时，弹簧推动阀芯保持常态位，阀体内P进油口、A工作口、T回油口全部封闭，油路无互通、无泄压通道。单作用油缸、夹紧工装、蓄能器等执行元件内部压力完全锁止，实现长时间保压、工位固定，无压力漂移、无松动滑落，完美满足工装夹紧、模具预紧、稳压储能的工艺需求。

2、通电换向工作原理

电磁铁得电吸合，电磁推力克服弹簧弹力推动阀芯换位，切断封闭保压状态，导通P进油口与A工作口，系统压力油输入执行元件，完成夹紧、顶出、充气加压等动作；断电后弹簧瞬间复位，再次封闭所有油路，即刻锁定当前压力与工位，实现动作完成后自动保压锁止。

3、湿式线圈耐久工作特性

采用油浸式湿式电磁铁结构，线圈浸泡在液压油中散热，相比干式线圈温升更低、抗压力冲击、耐高频启停、使用寿命更长，可适配长时间间歇工作的自动化生产线，带压工况运行稳定无故障。

4、直插可视化控制机制

DL带灯直插插头可直观观察线圈通电状态，快速区分电路故障与阀体机械故障，设备调试、故障排查高效便捷，适配自动化设备快速检修需求。

阀件核心定位：DSG-02-2B2-DL-D24=02通径、二位三通常闭保压、DC24V湿式电磁换向阀，是单作用工装夹紧、蓄能保压、单路精准通断回路的核心标配阀件。

四、同机能工况精准选型对比

五、标准化安装与精准调试步骤

1. 底板基面清理：彻底清理02通径专用板式底板铁屑、油污、毛刺，保证阀体与安装平面完全贴合，杜绝贴合不严渗油、串油、保压失效隐患。
2. 油路对位安装：严格对照阀体P/T/A油路标识装配，确认油口对位准确，禁止错装、偏装，避免保压失灵、动作无反应。
3. 对角均匀锁紧：采用对角分次均匀锁紧固定螺栓，保证阀体受力均衡无形变，防止阀芯偏移卡滞、密封挤压失效、内泄增大。
4. 电气规范接线：匹配DC24V标准电压，插紧防水插头，观察指示灯确认通电状态，接线规整无虚接、短路隐患。
5. 系统全域排气：开机前排空阀体、管路、执行元件内部空气，防止保压不稳、动作抖动、压力漂移。
6. 常态保压校验：不通电开机建压，观察工位夹紧锁止，静置3~5分钟无泄压、无松动，验证断电保压机能正常。
7. 通电动作调试：线圈得电，确认油路换向顺畅、执行元件动作到位，断电后立即重新锁止保压，切换灵敏无卡顿。
8. 满载稳定性复检：连续循环启停30分钟，保压稳定无渗漏、换向精准、线圈无异常温升，调试合格投入量产。

六、高频现场故障排查（DSG-02-2B2专属）

• 断电不保压、工位自动泄压：阀芯密封面卡杂质、弹簧复位不到位、阀口闭合不严内泄；拆解清洗阀芯阀套，清除油泥杂质，复位弹簧位置，严重磨损更换阀芯总成。
• 通电无动作、油缸不夹紧：DC24V线圈烧毁、线路虚接断路、阀芯严重卡涩；排查电路与插头指示灯状态，检测线圈通断，深度清洗阀体流道。
• 换向卡顿、动作迟滞：低温油液粘稠、阀芯积泥、弹簧弹力衰减；预热油温至20℃以上，清洗阀体内部，更换疲劳复位弹簧。
• 压力缓慢漂移、保压精度差：系统残留空气、阀芯轻微磨损、密封老化；彻底全域排气，更换全套密封件，修复阀芯密封精度。
• 阀体端面渗油漏油：安装力矩不均、密封垫片老化、底板平面变形；对角复紧螺栓，更换02通径专用密封垫，打磨修复安装基面。
• 线圈频繁发烫：长期持续通电、电压不稳、阀芯卡滞过载；优化控制程序，避免长时通电，匹配标准DC24V电压，消除阀芯卡顿阻力。

七、硬性使用禁忌与标准化维保规范

• 严禁双作用油缸回路使用：本阀为二位三通结构，无双向换油路，仅适配单作用执行元件，混用会导致动作错乱、设备故障。
• 严禁需要待机卸荷的工况：2B2机能断电全封闭无卸荷，系统持续保压，长待机工况易导致油温升高、能耗增加。
• 严禁超31.5MPa高压运行：超压会击穿密封、形变阀体、卡滞阀芯，造成保压永久失效。
• 严禁超40L/min极限流量工作：超限流量会冲刷磨损阀芯密封面，增大内泄、破坏保压性能。
• 严禁脏油工况运行：阀芯密封间隙极小，杂质卡滞直接导致内泄增大、保压失效，是本阀最高发故障。
• 严禁暴力单边锁紧：阀体形变、阀芯偏移，引发永久卡滞、持续内泄、保压失灵。
• 严禁冷机高压保压调试：低温油液粘稠，阀芯闭合不严，保压精度差、标定参数不准。
• 标准维保周期：每1000小时检查换向灵敏度、断电保压稳定性、阀体渗漏与线圈温升状态；每2000小时拆解清洗阀芯、阀套、内部流道油泥，检查复位弹簧弹力、阀芯密封面磨损情况，更换全套密封垫片，重新校验保压精度与换向响应速度，恢复原厂精准保压、灵敏换向、低内泄的核心工作性能。
