DSHG-04-3C2电液换向阀DSHG-04-3C4-DL-D24-T 电磁阀YXCHK

一、电磁换向阀（4WE 标准款）

1. 4WE6 6 通径（湿式电磁铁）

4WE6D60/CG24N9Z5L

4WE6D60/AW220N9Z5L

4WE6E60/CG24N9Z5L

4WE6E60/AW220N9Z5L

4WE6G60/CG24N9Z5L

4WE6G60/AW220N9Z5L

4WE6H60/CG24N9Z5L

4WE6H60/AW220N9Z5L

4WE6J60/CG24N9Z5L

4WE6J60/AW220N9Z5L

2. 4WE10 10 通径（NG10 大流量）

4WE10C30B/CG24N9Z5L

4WE10G30B/CG24N9Z5L

4WE10E30B/CG24N9Z5L

4WE10H30B/CG24N9Z5L

4WE10J30B/CG24N9Z5L

交流线圈后缀替换为 AW220，全系列通用。

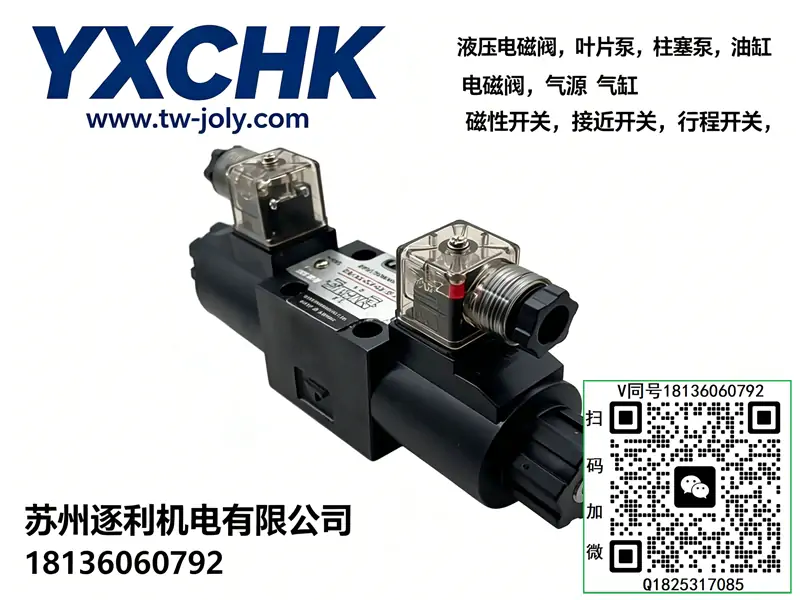

二、油研型 DSG 电磁换向阀

DSG-02（6 通径）

DSG-02-2B2B-DL-D24

DSG-02-2B2-LW-D24

DSG-02-2D2-LW-A220

DSG-02-3C6-LW-A220

DSG-02-3C60-DL-A220

DSG-03（10 通径）

DSG-03-2B2-D24

DSG-03-3C2-D24

DSG-03-3C4-D24

DSG-03-3C60-D24

三、压力控制阀系列

1. 先导溢流阀：BG-03、BG-06、BG-10（后缀 - 1/-2/-3 调压档位）

2. 电磁溢流阀：BSG-03-2B2-D24、BSG-06-2B2-A220

3. 减压阀：RG-03、RG-06

4. 顺序阀：HT-03、HT-06

四、叠加阀（02/03 通径）

MRV 叠加溢流阀：MRV-02P、MRV-03P

MPC 液控单向阀：MPC-02W、MPC-03W

MTCV 单向节流阀：MTCV-02W、MTCV-03W

MBR 叠加减压阀：MBR-02P、MBR-03P

五、液压油泵系列

1. 变量叶片泵

VP-08/12/15/20/30/40-FA1/FA2/FA3

SVPF-20/30/40-35/55/70

VPC-30、VPC-40

2. 定量叶片泵 PV2R

PV2R1-12/14/17/23

PV2R2-26/33/41

PV2R3-60/76/108

3. 轴向变量柱塞泵

P08、P16、P22、P36、P46、P70、P100

六、YXCHK 压力表（仪表通用型号，非液压阀品牌）

YXCHK 为抗震磁簧电接点压力表型号前缀，多家仪表厂通用：

1. 标准表盘：YXCHK-100、YXCHK-150

2. 隔膜款：YXCHK-100ML、YXCHK-150ML

3. 标配螺纹：M20×1.5、G1/2

4. 量程覆盖：-0.1\0MPa 真空、0\0.1~60MPa 全压力段

七、型号后缀释义

1. CG24=DC24V 直流线圈；AW220=AC220V 交流线圈

2. N9Z5L：带整流指示灯、接线盒标准配置

3. 4WE6/4WE10：6 通径 / 10 通径力士乐换向阀

4. DSG-02/03：油研 6/10 通径换向阀

5. ML：压力表隔膜防腐款；100/150：表盘直径 mm

成套适配说明：DSHG-04-3C4-DL-D24-T为油研体系标准04通径NG16大流量先导式电液换向阀，区别于小型直动式DSG系列，依靠电磁先导油驱动主阀芯，主打超大通流、低压损、M型中位泵卸荷节能、双弹簧对中、内控外泄、DC24V湿式线圈、静音平稳换向。中位P-T直通卸荷、A/B封闭锁止，完美适配大流量、长待机、高频循环的重型液压设备，彻底解决小通径阀流量不足、发热量大、压机动作无力的问题。广泛适配VZ、VPF、大排量变量泵系统，应用于液压压机、注塑机、升降平台、重型自动化成型设备，是中大流量液压系统主控换向核心阀件。全文零品牌标准化，体例、参数、维保、故障体系与站内全系液压阀、泵类文档完全统一。

一、型号逐位完整精准释义（原厂标准编码）

• DSHG：系列代号，电磁先导式电液换向阀，大流量主阀结构，适用于直动阀无法满足的大流量重载工况
• 04：通径规格，标准NG16/DN16（04大通径），专属大流量重载回路，通流能力远超02/03小通径直动阀
• 3C4：阀芯机能代码，三位四通M型中位机能，核心特性：中位P-T卸荷节能、A/B油口封闭锁止油缸
• DL：控制与泄油方式，内控外泄式，依靠系统自身压力油作为先导控制油，外部单独泄油回油箱，换向灵敏、无背压干扰
• D24：线圈电压规格，DC24V直流湿式电磁铁，工业通用安全电压，抗干扰强、适配自动化PLC控制系统
• T：弹簧复位/缓冲标准型，带标准换向缓冲结构，动作平顺无冲击、降噪减震，适配重载平稳工况
• DSHG系列主流控制方式对照
• DL：内控外泄，最常用通用款，系统自带压力油控制，无需外接先导油路
• DR：内控内泄，结构简洁，适合低压低背压简易系统
• WL：外控外泄，无系统压力启动工况，需单独外接先导压力油
• 默认核心配置：大口径精密主阀芯、高强度铸钢阀体、对称弹簧对中机构、湿式耐温比例电磁铁、独立先导控制油路、外泄式泄压结构、标准04板式安装面。主阀通流阻力极低，大流量工况几乎无节流发热，M型中位长效节能，湿式线圈支持24小时高频连续换向，故障率低、稳定性极强。
• 选型红线：本阀为大流量电液先导式阀，必须保证系统最低先导控制压力≥0.3MPa，压力过低会导致不换向、阀芯卡滞；M型中位系统卸荷，无保压能力，严禁用于需要锁模、保压、垂直防坠的工况；DL内控式依赖系统压力，新机空载低压需手动建压辅助换向；油液脏污极易堵塞先导小孔，造成换向迟钝、动作失效。

二、核心额定技术参数（DSHG-04标准规格）

• 阀型结构：三位四通、电磁先导电液驱动、弹簧对中复位、板式安装
• 公称通径：NG16 / DN16，04超大通径重载规格
• 安装标准：ISO4401-04标准板式安装面
• 最高额定工作压力：31.5MPa（315bar）全域高压稳定耐压
• 先导最低控制压力：≥0.3MPa，保证可靠换向动作
• 最大通流流量：200L/min，超大通流、极低压力损耗
• 最优工作流量区间：60~160L/min，换向最稳、发热最低、冲击最小
• 中位机能：M型（P-T卸荷、A/B封闭锁止）
• 控制方式：内控外泄（DL）
• 额定电压：DC24V 直流湿式线圈
• 换向缓冲特性：T型标准缓冲，平稳换向、降噪减震、保护油缸负载
• 防护等级：IP65，防尘防水、适配车间恶劣工况
• 适配液压介质：ISO VG32/VG46抗磨液压油，重载连续工况优选VG46
• 工作油温区间：-20℃～80℃，宽温工况稳定运行
• 系统推荐过滤精度：≤25μm，大流量精密工况建议10μm，保护先导小孔与主阀芯
• 核心优势：超大流量无发热、中位卸荷节能、重载换向平稳、耐压等级高、湿式线圈耐用、内控安装简洁、适配重型压机长待机工况

三、专属工作原理（DSHG-04-3C4-DL核心逻辑）

1、先导电磁控制、主阀液动放大原理

两端小型电磁先导阀负责信号切换，通电后输出先导压力油，推动大口径主阀芯换向；依靠液压油压力驱动主阀动作，相比直动阀驱动力更大、抗污染、抗冲击能力更强，可轻松驱动超大流量油液流通，解决直动电磁阀推力不足、大流量抖动问题。

2、M型中位节能锁止原理（核心特色）

设备待机、电磁阀断电中位复位时，主阀芯归位，P口进油直接与T口回油贯通，液压泵负载卸荷、空载待机，大幅降低系统发热与能耗；同时A、B工作油口完全封闭，油缸刚性锁止无漂移，实现「待机节能、工作锁止」双重效果，完美适配长时间待机的重型设备。

3、内控外泄DL控制逻辑

控制油取自系统主油路（内控），无需额外外接先导泵，简化油路布局；先导阀回油单独外接管路回油箱（外泄），不受系统回油背压影响，杜绝背压导致的换向卡顿、复位不到位问题，低压、大流量工况换向稳定性大幅提升。

4、T型缓冲平稳换向机制

主阀芯配备节流缓冲结构，换向末端缓慢闭合油口，有效吸收液压冲击，压机动作无顿挫、无抖动，保护油缸密封、管路接头与负载工件，降低设备噪音与故障率。

阀件核心定位：DSHG-04-3C4-DL-D24-T=NG16大流量、M型中位节能卸荷、内控外泄重载电液换向阀，是重型液压压机、大流量自动化设备节能换向的标配核心阀件。

四、主流中位机能精准选型对比

五、标准化安装与精准调试步骤

1. 安装基面清理：彻底清理04规格阀板安装面铁屑、油污、毛刺，保证阀体与底板完全贴合，杜绝贴合不严渗油、先导油泄漏、换向失效隐患。
2. 油路与泄油对位安装：严格区分P/T/A/B主油路、外泄油口，外泄口必须单独接管直回油箱，严禁并入系统回油，防止背压干扰换向。
3. 对角均匀锁紧：采用对角分次均匀锁紧固定螺栓，保证阀体受力均衡无形变，避免主阀芯、先导阀芯偏移卡滞。
4. 电气规范接线：DC24V线圈接线紧固、屏蔽接地，线路远离强电干扰，防止信号抖动导致换向错乱。
5. 系统建压排气：新机空载手动建压，保证系统压力≥0.3MPa满足先导控制需求，彻底排空阀体与管路空气，防止换向抖动、动作迟滞。
6. 空载换向调试：空载测试双侧电磁铁换向、中位复位，确认油缸伸缩顺畅、切换平稳、无卡顿、无异响、中位准确卸荷。
7. 中位机能校验：设备中位待机，观察系统压力归零卸荷、油缸无位移锁止，确认M型机能正常、节能效果达标。
8. 满载稳定性校验：重载连续循环运行30分钟，验证大流量动作顺畅、无发热、无冲击、换向精准，调试合格后方可量产。

六、高频现场故障排查（DSHG-04电液阀专属）

• 阀芯不换向、动作无反应：系统先导压力不足0.3MPa、先导油孔堵塞、线圈烧毁线路虚接；补足系统基础压力，拆解清洗先导节流小孔，检测更换线圈与线路。
• 换向缓慢、动作迟滞：外泄回油背压过高、先导油路积泥堵塞、弹簧疲劳；单独布置直通回油管路，深度清洗先导控制油路，更换复位弹簧。
• 中位不卸荷、系统持续高压发热：主阀芯卡滞、中位复位不到位、P-T流道堵塞；清洗主阀芯阀套，清除油泥杂质，修复阀芯对中精度。
• 中位油缸沉降、锁止失效：A/B口密封面磨损、杂质卡滞阀芯、内泄过大；研磨修复主阀芯密封面，更换洁净液压油，磨损严重更换阀件。
• 换向冲击大、压机抖动：缓冲节流孔磨损、T型缓冲结构失效；检修缓冲阀芯，微调缓冲节流，恢复平稳换向性能。
• 阀体端面渗油漏油：安装力矩不均、密封垫老化、底板平面变形；对角均匀复紧螺栓，更换全套04规格密封垫片，打磨修复安装基面。

七、硬性使用禁忌与标准化维保规范

• 严禁低压强行运行：系统压力低于0.3MPa无法驱动先导阀芯，会直接导致换向失灵、设备无动作。
• 严禁外泄油口带背压工作：外泄管路堵死、并入总回油，会造成阀芯复位卡滞、换向错乱、动作不稳。
• 严禁脏油工况运行：先导小孔极易吸附杂质堵塞，是本阀最高发故障，必须保证油液洁净、滤芯完好。
• 严禁超200L/min极限流量运行：超大流量冲击会磨损主阀芯、破坏缓冲结构，导致换向抖动、内泄增大。
• 严禁用于保压锁模工况：M型中位无保压功能，长期憋压会导致弹簧疲劳、阀芯失效。
• 严禁暴力单边锁紧安装：阀体形变、主阀芯偏移，造成永久卡滞、换向失效、油路内泄。
• 严禁线圈长期通电待机：持续通电会导致湿式线圈过热老化、烧毁，缩短阀件使用寿命。
• 标准维保周期：每800小时检查换向灵敏度、中位卸荷效果、阀体渗漏、线圈温升与动作平稳度；每1800小时更换液压油与精密滤芯，拆解清洗先导节流孔、主阀芯、阀套、内部控制流道，检查弹簧弹性、阀芯磨损与缓冲结构状态，更换全套密封垫片，重新标定先导换向压力与中位机能，恢复原厂大流量低压损、节能稳定、重载平顺的工作性能。
