YXCHK单向阀AJ-Ha10B AJ-Hb10B AJ-Ha20B AJ-Hb20B AJ-Ha30B Hb30

一、电磁换向阀（4WE 标准款）

1. 4WE6 6 通径（湿式电磁铁）

4WE6D60/CG24N9Z5L

4WE6D60/AW220N9Z5L

4WE6E60/CG24N9Z5L

4WE6E60/AW220N9Z5L

4WE6G60/CG24N9Z5L

4WE6G60/AW220N9Z5L

4WE6H60/CG24N9Z5L

4WE6H60/AW220N9Z5L

4WE6J60/CG24N9Z5L

4WE6J60/AW220N9Z5L

2. 4WE10 10 通径（NG10 大流量）

4WE10C30B/CG24N9Z5L

4WE10G30B/CG24N9Z5L

4WE10E30B/CG24N9Z5L

4WE10H30B/CG24N9Z5L

4WE10J30B/CG24N9Z5L

交流线圈后缀替换为 AW220，全系列通用。

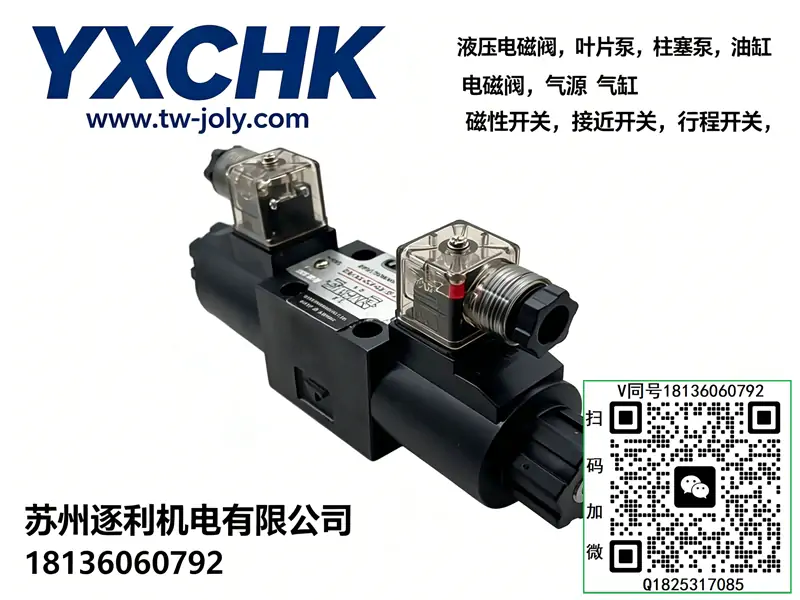

二、油研型 DSG 电磁换向阀

DSG-02（6 通径）

DSG-02-2B2B-DL-D24

DSG-02-2B2-LW-D24

DSG-02-2D2-LW-A220

DSG-02-3C6-LW-A220

DSG-02-3C60-DL-A220

DSG-03（10 通径）

DSG-03-2B2-D24

DSG-03-3C2-D24

DSG-03-3C4-D24

DSG-03-3C60-D24

三、压力控制阀系列

1. 先导溢流阀：BG-03、BG-06、BG-10（后缀 - 1/-2/-3 调压档位）

2. 电磁溢流阀：BSG-03-2B2-D24、BSG-06-2B2-A220

3. 减压阀：RG-03、RG-06

4. 顺序阀：HT-03、HT-06

四、叠加阀（02/03 通径）

MRV 叠加溢流阀：MRV-02P、MRV-03P

MPC 液控单向阀：MPC-02W、MPC-03W

MTCV 单向节流阀：MTCV-02W、MTCV-03W

MBR 叠加减压阀：MBR-02P、MBR-03P

五、液压油泵系列

1. 变量叶片泵

VP-08/12/15/20/30/40-FA1/FA2/FA3

SVPF-20/30/40-35/55/70

VPC-30、VPC-40

2. 定量叶片泵 PV2R

PV2R1-12/14/17/23

PV2R2-26/33/41

PV2R3-60/76/108

3. 轴向变量柱塞泵

P08、P16、P22、P36、P46、P70、P100

六、YXCHK 压力表（仪表通用型号，非液压阀品牌）

YXCHK 为抗震磁簧电接点压力表型号前缀，多家仪表厂通用：

1. 标准表盘：YXCHK-100、YXCHK-150

2. 隔膜款：YXCHK-100ML、YXCHK-150ML

3. 标配螺纹：M20×1.5、G1/2

4. 量程覆盖：-0.1\0MPa 真空、0\0.1~60MPa 全压力段

七、型号后缀释义

1. CG24=DC24V 直流线圈；AW220=AC220V 交流线圈

2. N9Z5L：带整流指示灯、接线盒标准配置

3. 4WE6/4WE10：6 通径 / 10 通径力士乐换向阀

4. DSG-02/03：油研 6/10 通径换向阀

5. ML：压力表隔膜防腐款；100/150：表盘直径 mm

成套适配说明：AJ-Ha10B为国标系列标准**DN10板式直角单向阀**，属于基础方向控制类阀件。主打**90°直角油路布局、极低正向开启压力、31.5MPa高压耐受、板式集成安装、杜绝油液反向倒流**，依靠锥面密封单向导通，正向通流阻力极小，反向完全截止，可用于液压泵出口保压、油路防回流、蓄能器保压、防止负载自重回流等场景。适配VF2、VPS、IVPQ全系列液压泵系统，广泛配套机床、注塑、自动化液压站，是系统基础防倒流通用标配阀件。全文零品牌标准化，体例、参数、维保、故障体系与站内全系液压泵、叠加阀、换向阀文档完全统一。

一、型号逐位完整精准释义（国标标准编码）

• AJ：系列代号，直角式单向阀基础系列，进出油口呈90°垂直布置，区别于直通单向阀A系列
• H：压力等级代码，公称最高工作压力31.5MPa高压级标准
• a：开启压力规格，标准低压开启型，正向开启压力0.04MPa，通流损耗极低
• 10：公称通径，DN10标准通径，适配40L/min以内中小流量回路
• B：连接方式代码，板式安装结构，配套专用底板固定，不可螺纹、法兰直装管路
• AJ-H系列单向阀规格区分对照
• AJ-Ha10L：DN10螺纹连接，0.04MPa低压开启，管路直接安装
• AJ-Ha10B（本款）：DN10板式连接，0.04MPa低压开启，阀板集成安装
• AJ-Hb10B：DN10板式连接，0.4MPa高开启压力，可作背压阀使用
• AJ-Ha20B：DN20大通径板式，额定流量100L/min中大流量回路专用
• 默认核心配置：精密淬火锥形密封阀芯、一体式高强度铸铁阀体、低弹力补偿弹簧、标准板式安装油路、耐油NBR密封总成。锥面硬密封反向零泄漏，低压即可完全打开阀芯，正向通流压降极小，可长期24小时连续工作，抗油泥、轻微杂质能力优于精密液控单向阀，基础回路故障率极低。
• 选型红线：本阀为纯单向截止阀，无液控解锁功能，无法实现油缸泄压锁止；a型0.04MPa开启压力仅适合防倒流，如需建立背压需选用Hb后缀型号；板式结构必须匹配专用DN10安装底板，直接接管会造成油路错位、泄漏失效；杂质划伤锥阀芯会导致反向内泄、保压失效。

二、核心额定技术参数（AJ-Ha10B国标标准）

• 阀型结构：直角式单向阀、板式固定、锥面弹簧密封结构
• 公称通径：DN10 / 10mm标准通径
• 安装方式：专用板式底板安装，配套标准4-M10固定螺栓孔位
• 额定连续工作压力：31.5MPa（315bar）全域稳定耐压
• 瞬时冲击耐受压力：33MPa短时过载冲击压力
• 额定通流流量：40L/min，最优工作流量区间5~35L/min
• a型正向开启压力：0.04MPa，通流阻力极小、压力损耗低
• 反向密封性能：金属锥面硬密封，静态几乎零泄漏，无反向油液回流
• 阀体材质：高强度灰铸铁，刚性强、抗高压形变、耐液压冲击
• 阀芯材质：淬火合金钢，密封面耐磨、不易划伤、使用寿命长
• 适配液压介质：ISO VG32/VG46抗磨矿物液压油，连续量产工况优选VG46
• 工作油温区间：-20℃～70℃，常温、轻度高温产线稳定适配
• 系统推荐过滤精度：≤30μm，精密保压回路建议20μm，避免硬质颗粒划伤密封锥面
• 核心优势：直角紧凑布局、低压开启压降小、31.5MPa高压耐受、反向零回流、板式集成布线整洁、维护简单、适配绝大多数基础防倒流油路

三、专属工作原理（AJ-Ha10B单向截止核心逻辑）

1、正向自由导通原理

油液从P1进油口流入，油压克服0.04MPa低弹力弹簧推力，顶开锥形阀芯，油液顺畅从90°垂直方向P2出油口流出。阀芯全开后通流截面积充足，流量5~35L/min区间压力损失极低，不会造成系统额外发热，不影响设备动作速度与出力。

2、反向截止防倒流原理（核心功能）

当P2侧产生反向压力（负载自重、蓄能器背压、泵停机余压）时，油压会配合弹簧同步压紧锥阀芯，阀芯与阀座精密贴合，完全封闭油路，彻底阻断油液反向回流。可保护液压泵停机不受负载倒灌冲击、维持蓄能器保压、防止垂直油缸自重下滑，基础保压防倒流无需额外叠加液压锁。

3、直角布局节省安装空间特性

进出油口呈90°垂直分布，对比直通单向阀可改变油路走向，液压站内部管路布局更规整，减少管路弯折、接头数量，降低整体泄漏点，适合紧凑小型液压站集成装配。

4、低压弹簧适配通用工况特性

a型配套低刚度弹簧，仅需极小油压即可完全开启阀芯，不会在进给油路产生持续节流背压，不会干扰油缸快慢速调速逻辑，可直接搭配MTC系列节流阀、4WE系列换向阀配套使用，调速稳定性不受影响。

阀件核心定位：AJ-Ha10B=DN10板式、0.04MPa低压开启、31.5MPa高压直角单向阀，是液压泵出口防倒灌、蓄能器保压、油路单向截止基础回路的标配阀件。

四、单向阀型号精准选型对比

五、标准化安装与精准调试步骤

1. 专用底板清理：彻底清理DN10板式安装底板平面铁屑、毛刺、油污，保证阀体底面与底板完全贴合，杜绝贴合缝隙反向泄漏、端面渗油。
2. 油路方向对位安装：阀体标注P1为进油、P2为出油，严格按流向装配，禁止反向安装，反向装配会直接锁死油路，系统无压力输出。
3. 对角均匀锁紧固定：采用对角分次锁紧4颗M10安装螺栓，力矩均衡，防止阀体单边受力形变、阀芯偏移密封不严。
4. 系统全域排气：开机前排空阀体内部、管路、油缸积存空气，空气滞留阀芯处会造成正向通流抖动、反向密封不严轻微回流。
5. 空载正向通流测试：空载启动液压泵，油液正向流通，观察设备动作顺畅、无憋压、压力表无异常压降。
6. 反向防倒流性能校验：停机关闭液压泵，观察压力表缓慢泄压后稳定无快速掉压，负载油缸无自主下滑、蓄能器压力维持稳定。
7. 满载长期稳定性复检：带额定负载连续循环30分钟，阀体无渗漏、无异响、反向无回流泄压，调试合格投入量产。

六、高频现场故障排查（AJ-Ha10B专属）

• 停机后系统快速泄压、负载油缸下滑：锥阀芯卡硬质杂质、密封锥面划伤、弹簧疲劳弹力不足；拆解清洗阀芯阀座，轻微划伤研磨修复，弹簧失效直接更换弹簧组件，严重磨损更换阀体。
• 正向动作憋压、流量不足、速度变慢：阀芯卡在半开位置、油泥堵塞阀口、安装底板油路错位；彻底拆解清洗阀体流道，核对底板油口对位，清除系统油泥杂质。
• 阀体端面四周渗油漏油：安装螺栓单边锁紧力矩不均、密封垫片老化破损、底板平面凹凸毛刺；对角均匀复紧螺栓，更换全新配套密封垫片，打磨修复安装底板平面。
• 设备运行伴随持续细碎异响：系统进气、阀芯高频震动撞击阀座、油液粘度偏低；完整排空系统空气，更换标准VG46液压油，检查弹簧有无松动脱落。
• 无法建立系统基础压力、泵空载无负载仍低压：阀体装反、P1/P2油路颠倒，阀芯持续锁死；拆除阀体核对流向标识，重新正向装配到位。
• 长期使用压降变大、油温上升：锥面磨损间隙增大、流道积泥节流；更换洁净液压油，深度清洗阀体内部，磨损严重更换整套单向阀。

七、硬性使用禁忌与标准化维保规范

• 严禁脏油无过滤长期运行：金属切屑、硬质颗粒会永久性划伤锥面密封，直接丧失反向防倒流功能，为本阀首要禁忌。
• 严禁长期持续31.5MPa满压工作：31.5MPa为额定上限，长期满压会加速弹簧疲劳、阀体微量形变，造成后期反向泄压。
• 严禁反向安装使用：油路颠倒会永久阻断正向供油，设备完全无动作输出，存在调试安全隐患。
• 严禁替代背压阀使用：a型0.04MPa低开启弹簧无法建立稳定背压，如需阻尼背压必须选用AJ-Hb10B高开启压力型号。
• 严禁暴力单边锁紧阀体螺栓：阀体受力变形，阀芯偏移无法贴合阀座，出现持续性反向内泄渗漏。
• 严禁低温粘稠油液长期空载启停：油温低于15℃油液粘度大幅升高，阀芯开合迟滞，易产生震动异响、密封贴合不严。
• 不可单独作为油缸锁止阀使用：无液控解锁结构，锁止后无法主动泄压，垂直负载回路需配套MPCV/Z2S系列液控单向阀。
• 标准维保周期：每1000小时检查反向保压稳定性、阀体端面渗漏、运行异响与系统压降；每2000小时更换系统液压油与精密滤芯，拆解取出锥阀芯、弹簧完整清洗，清除阀座与流道油泥杂质，检查锥面磨损、弹簧弹性状态，更换全新密封垫片，重新装配校准流向，恢复原厂低压损正向通流、高压零反向回流的工作性能。
