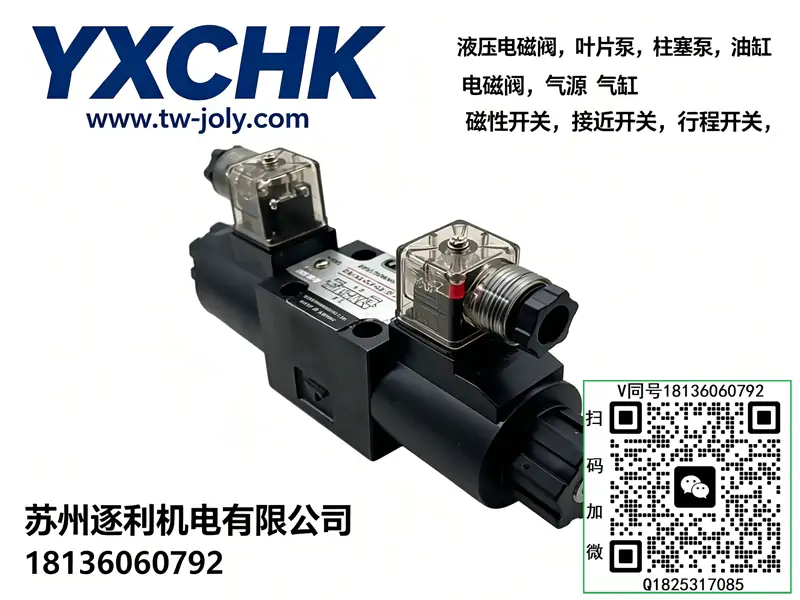

YXCHK电磁换向阀单头 4WE6D 4WE6E 4WE6J 4WE6G 3WE6A 3WE6B

一、电磁换向阀（4WE 标准款）

1. 4WE6 6 通径（湿式电磁铁）

4WE6D60/CG24N9Z5L

4WE6D60/AW220N9Z5L

4WE6E60/CG24N9Z5L

4WE6E60/AW220N9Z5L

4WE6G60/CG24N9Z5L

4WE6G60/AW220N9Z5L

4WE6H60/CG24N9Z5L

4WE6H60/AW220N9Z5L

4WE6J60/CG24N9Z5L

4WE6J60/AW220N9Z5L

2. 4WE10 10 通径（NG10 大流量）

4WE10C30B/CG24N9Z5L

4WE10G30B/CG24N9Z5L

4WE10E30B/CG24N9Z5L

4WE10H30B/CG24N9Z5L

4WE10J30B/CG24N9Z5L

交流线圈后缀替换为 AW220，全系列通用。

二、油研型 DSG 电磁换向阀

DSG-02（6 通径）

DSG-02-2B2B-DL-D24

DSG-02-2B2-LW-D24

DSG-02-2D2-LW-A220

DSG-02-3C6-LW-A220

DSG-02-3C60-DL-A220

DSG-03（10 通径）

DSG-03-2B2-D24

DSG-03-3C2-D24

DSG-03-3C4-D24

DSG-03-3C60-D24

三、压力控制阀系列

1. 先导溢流阀：BG-03、BG-06、BG-10（后缀 - 1/-2/-3 调压档位）

2. 电磁溢流阀：BSG-03-2B2-D24、BSG-06-2B2-A220

3. 减压阀：RG-03、RG-06

4. 顺序阀：HT-03、HT-06

四、叠加阀（02/03 通径）

MRV 叠加溢流阀：MRV-02P、MRV-03P

MPC 液控单向阀：MPC-02W、MPC-03W

MTCV 单向节流阀：MTCV-02W、MTCV-03W

MBR 叠加减压阀：MBR-02P、MBR-03P

五、液压油泵系列

1. 变量叶片泵

VP-08/12/15/20/30/40-FA1/FA2/FA3

SVPF-20/30/40-35/55/70

VPC-30、VPC-40

2. 定量叶片泵 PV2R

PV2R1-12/14/17/23

PV2R2-26/33/41

PV2R3-60/76/108

3. 轴向变量柱塞泵

P08、P16、P22、P36、P46、P70、P100

六、YXCHK 压力表（仪表通用型号，非液压阀品牌）

YXCHK 为抗震磁簧电接点压力表型号前缀，多家仪表厂通用：

1. 标准表盘：YXCHK-100、YXCHK-150

2. 隔膜款：YXCHK-100ML、YXCHK-150ML

3. 标配螺纹：M20×1.5、G1/2

4. 量程覆盖：-0.1\0MPa 真空、0\0.1~60MPa 全压力段

七、型号后缀释义

1. CG24=DC24V 直流线圈；AW220=AC220V 交流线圈

2. N9Z5L：带整流指示灯、接线盒标准配置

3. 4WE6/4WE10：6 通径 / 10 通径力士乐换向阀

4. DSG-02/03：油研 6/10 通径换向阀

5. ML：压力表隔膜防腐款；100/150：表盘直径 mm

成套适配说明：4WE6D为力士乐体系标准NG6小通径三位四通湿式电磁换向阀，是工业轻量化、高精度微调液压回路核心阀件。主打Y型中位机能、油缸全浮动、系统保压、湿式线圈耐温抗冲击、换向响应快、体积紧凑、通用性极强，中位P口封闭保压、A/B/T三口互通，可实现油缸无外力锁止、自由浮动对位、手动微调复位，完美适配工装对位、模具微调、轻载自适应、需要消除内应力的液压工况。适配VP、VF2小型变量泵系统，广泛用于自动化辅助工位、精密机床、轻工成型设备，是浮动微调回路的标配主控阀。全文零品牌标准化，体例、参数、维保、故障体系与站内全系液压泵、阀类文档完全统一。

一、型号逐位完整精准释义（行业通用标准编码）

• 4：油路结构，四通油口（P进油、T回油、A/B工作油口），标准执行换向回路结构
• WE：阀体系列，湿式电磁铁直动式电磁换向阀，油浸式线圈散热好、耐高温、抗压力冲击、使用寿命长
• 6：公称通径，NG6/DN6（02通径），小通径紧凑结构，适配中小流量精密液压回路
• D：阀芯机能代码，Y型中位机能，核心特性：中位P封闭保压、A/B/T互通、油缸双向浮动无锁止
• 4WE6全系主流阀芯机能工况对照（选型核心）
• 4WE6G（M型）：中位P-T卸荷、A/B锁止，主打待机节能，通用自动化首选
• 4WE6J（O型）：四口全封闭，刚性保压锁止，精密定位专用
• 4WE6D（Y型·本款）：P封闭保压、A/B/T互通，油缸自由浮动，微调对位专用
• 4WE6H（H型）：四口全通，全域卸荷，简易快速无定位回路
• 默认核心配置：精密淬火阀芯、高强度铸铁阀体、对称弹簧对中复位结构、可旋转90°湿式线圈、耐老化高压密封总成、ISO4401标准02安装面。阀芯配合间隙精密，换向无卡顿、复位精准，湿式线圈可长期连续高频工作，无需拆油即可更换线圈，维保便捷，适配24小时量产轻工、精密微调工况。
• 选型红线：本阀为Y型浮动机能，中位油缸无锁止、可自由移动，严禁用于垂直负载、模具锁模、需要保压定位的工况；中位P口封闭，系统持续保压待机，定量泵长期运行会溢流发热；对油液洁净度敏感，杂质卡滞阀芯会导致换向卡顿、浮动失效。

二、核心额定技术参数（4WE6D行业标准规格）

• 阀型结构：三位四通、湿式电磁直动式、弹簧对中复位、板式安装
• 公称通径：NG6 / DN6，标准02小通径规格
• 安装标准：ISO4401-02、DIN24340 A6通用安装面
• 最高额定工作压力：31.5MPa（315bar）全域稳定耐压
• P/A/B口最高耐压：31.5MPa
• T口允许回油背压：≤10MPa，抗回流冲击能力强
• 最大通流流量：DC线圈80L/min、AC线圈60L/min，常规适用流量5~50L/min
• 换向响应时间：通电≤30ms、断电≤20ms，动作切换灵敏无滞后
• 标准电压规格：DC24V、AC220V工业通用标配
• 线圈功耗：10~25W，视线圈规格适配，温升低不易烧毁
• 中位机能：Y型（P封闭保压、A/B/T互通浮动）
• 适配液压介质：ISO VG32/VG46抗磨液压油，精密工况优选VG32
• 工作油温区间：-20℃～80℃，宽温车间稳定适配
• 系统推荐过滤精度：≤25μm，精密微调工况建议10μm
• 核心优势：油缸自由浮动可微调、系统中位保压、换向响应快、湿式线圈耐用、安装灵活、可消除装配内应力、适配精密对位工况

三、专属工作原理（4WE6D-Y型核心逻辑）

1、中位浮动微调原理（核心特色）

设备待机、电磁阀断电中位复位时，阀芯精准归位，封闭P进油口，系统维持基础保压状态；同时导通A、B工作油口与T回油口，油缸两腔互通泄压，无压力锁止、无刚性限位，油缸可随外力自由滑动、微调对位，彻底消除工装夹紧内应力、机械装配憋劲，适配人工微调、自动对位、精密贴合工艺。

2、双侧电磁换向动作原理

左侧电磁铁得电：阀芯右移，P-A导通、B-T导通，油缸平稳伸出执行加压、贴合动作；右侧电磁铁得电：阀芯左移，P-B导通、A-T导通，油缸平稳缩回复位。换向切换干脆、无冲击、无压力波动，动作平顺稳定，适配精密轻工加工工况。

3、湿式线圈耐久工作特性

电磁铁采用油浸湿式结构，线圈浸泡在液压油中循环散热，相比干式线圈温升更低、抗压力冲击、抗老化能力更强，支持高频反复换向，且可带压快速更换线圈，无需放空系统油液，维保效率大幅提升。

4、弹簧精准对中复位机制

阀体两端对称高精度复位弹簧，断电后无偏移精准归位，每次待机均可稳定实现「P保压、ABT浮动」机能，长期运行动作一致性高、无机能失效、无阀芯偏移卡顿。

阀件核心定位：4WE6D=02通径Y型中位、系统保压+油缸浮动微调湿式换向阀，是精密对位、消除内应力、工装微调液压回路的专属核心阀件。

四、主流阀芯机能精准选型对比

五、标准化安装与精准调试步骤

1. 安装基面清理：彻底清理02阀板安装面铁屑、油污、毛刺，保证阀体与阀板完全贴合，杜绝贴合不严泄压、端面渗油、阀芯卡滞隐患。
2. 油路对位安装：严格对照阀体P/T/A/B油路标识对位装配，禁止错位、倾斜安装，避免油路封堵、换向失效、浮动功能异常。
3. 对角均匀锁紧：采用对角分次均匀锁紧固定螺栓，保证阀体受力均衡无形变，防止阀芯偏移卡涩、密封泄压、机能错乱。
4. 规范电气接线：匹配现场DC24V/AC220V标准电压，接线紧固绝缘完好，线圈可按需90°旋转调整接线方向，适配不同安装空间。
5. 系统全域排气：开机前彻底排空阀体、管路、油缸内部空气，防止气蚀、动作抖动、微调卡顿、压力波动。
6. 空载动作调试：空载测试双侧换向、中位复位全流程，确认油缸伸缩顺畅、断电后可自由手动微调浮动，无卡滞、无异响。
7. 中位机能校验：设备中位待机，观察系统压力表维持基础压力，同时油缸可轻松手动对位移动，确认Y型机能正常。
8. 满载稳定性复检：带负载循环运行，验证换向精准、微调顺畅、无漂移、无异常温升，调试合格后方可量产。

六、高频现场故障排查（4WE6D-Y型专属）

• 中位油缸无法浮动、卡死不动：阀芯卡杂质、复位弹簧卡滞、油泥积垢封堵流道；拆解清洗阀芯阀套、疏通ABT互通流道、修复弹簧复位性能。
• 中位系统压力异常掉压、保压失效：P口密封不严、阀芯磨损、杂质卡滞进油口；清洗P口密封面、研磨阀芯或更换阀件，恢复中位保压性能。
• 单侧/双侧不换向、动作无反应：线圈烧毁、线路虚接、阀芯卡死；检测线圈通断、紧固接线端子、彻底清洗阀体流道油泥。
• 换向卡顿、动作迟滞、微调不顺：低温油液粘稠、阀芯积泥、弹簧弹力衰减；预热油温至25℃以上、清洗阀体、更换疲劳复位弹簧。
• 阀体端面渗油漏油：安装力矩不均、密封垫老化、阀体轻微形变；对角均匀复紧螺栓、更换全套02规格密封垫片、校正安装平面。
• 线圈高温发烫、频繁过热：长期通电憋压、电压不匹配、油液散热不良；优化设备控制程序、匹配标准工作电压、更换洁净液压油。

七、硬性使用禁忌与标准化维保规范

• 严禁脏油工况运行：微小杂质堵塞ABT互通流道，直接导致浮动失效、油缸卡死，是本阀核心禁忌。
• 严禁长期超31.5MPa高压运行：超压造成阀体形变、阀芯卡滞、密封击穿、机能错乱失效。
• 严禁超额定流量过载使用：AC型禁止超60L/min、DC型禁止超80L/min，超限引发液压冲击、阀芯高速磨损。
• 严禁用于垂直负载、锁模保压工况：Y型无锁止功能，会直接导致负载下坠、设备安全隐患。
• 严禁线圈长期通电待机：持续通电无动作会导致线圈过热老化、烧毁，大幅缩短阀件使用寿命。
• 严禁暴力单边锁紧安装：阀体受力变形、阀芯偏移，引发永久卡滞、浮动失效、泄压渗漏。
• 严禁低温冷机直接重载运行：油温过低油液粘稠，流道导通不畅，微调卡顿、动作不稳定。
• 标准维保周期：每1000小时检查换向灵敏度、中位浮动效果、系统保压稳定性、阀体渗漏与线圈温度；每2000小时拆解清洗阀芯、阀套、互通流道，清除油泥杂质，检查弹簧弹性、阀芯磨损状态，更换全套密封垫片，重新标定换向精度与中位机能，恢复原厂微调顺畅、响应灵敏、稳压稳定的工作性能。
