YXCHK液压系统液压比例电磁溢流阀BYX-G4B甬新先导压力阀

一、电磁换向阀（4WE 标准款）

1. 4WE6 6 通径（湿式电磁铁）

4WE6D60/CG24N9Z5L

4WE6D60/AW220N9Z5L

4WE6E60/CG24N9Z5L

4WE6E60/AW220N9Z5L

4WE6G60/CG24N9Z5L

4WE6G60/AW220N9Z5L

4WE6H60/CG24N9Z5L

4WE6H60/AW220N9Z5L

4WE6J60/CG24N9Z5L

4WE6J60/AW220N9Z5L

2. 4WE10 10 通径（NG10 大流量）

4WE10C30B/CG24N9Z5L

4WE10G30B/CG24N9Z5L

4WE10E30B/CG24N9Z5L

4WE10H30B/CG24N9Z5L

4WE10J30B/CG24N9Z5L

交流线圈后缀替换为 AW220，全系列通用。

二、油研型 DSG 电磁换向阀

DSG-02（6 通径）

DSG-02-2B2B-DL-D24

DSG-02-2B2-LW-D24

DSG-02-2D2-LW-A220

DSG-02-3C6-LW-A220

DSG-02-3C60-DL-A220

DSG-03（10 通径）

DSG-03-2B2-D24

DSG-03-3C2-D24

DSG-03-3C4-D24

DSG-03-3C60-D24

三、压力控制阀系列

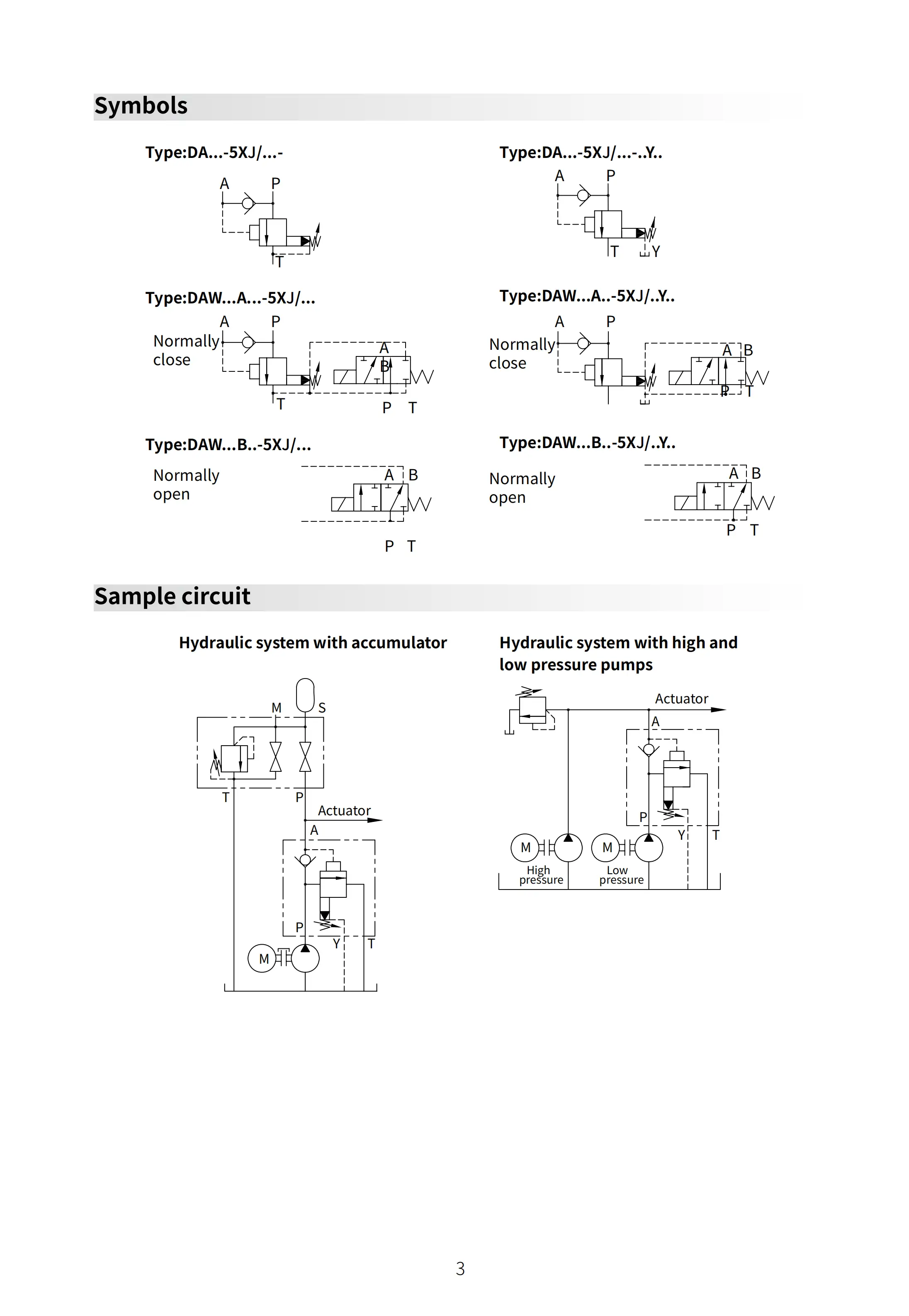

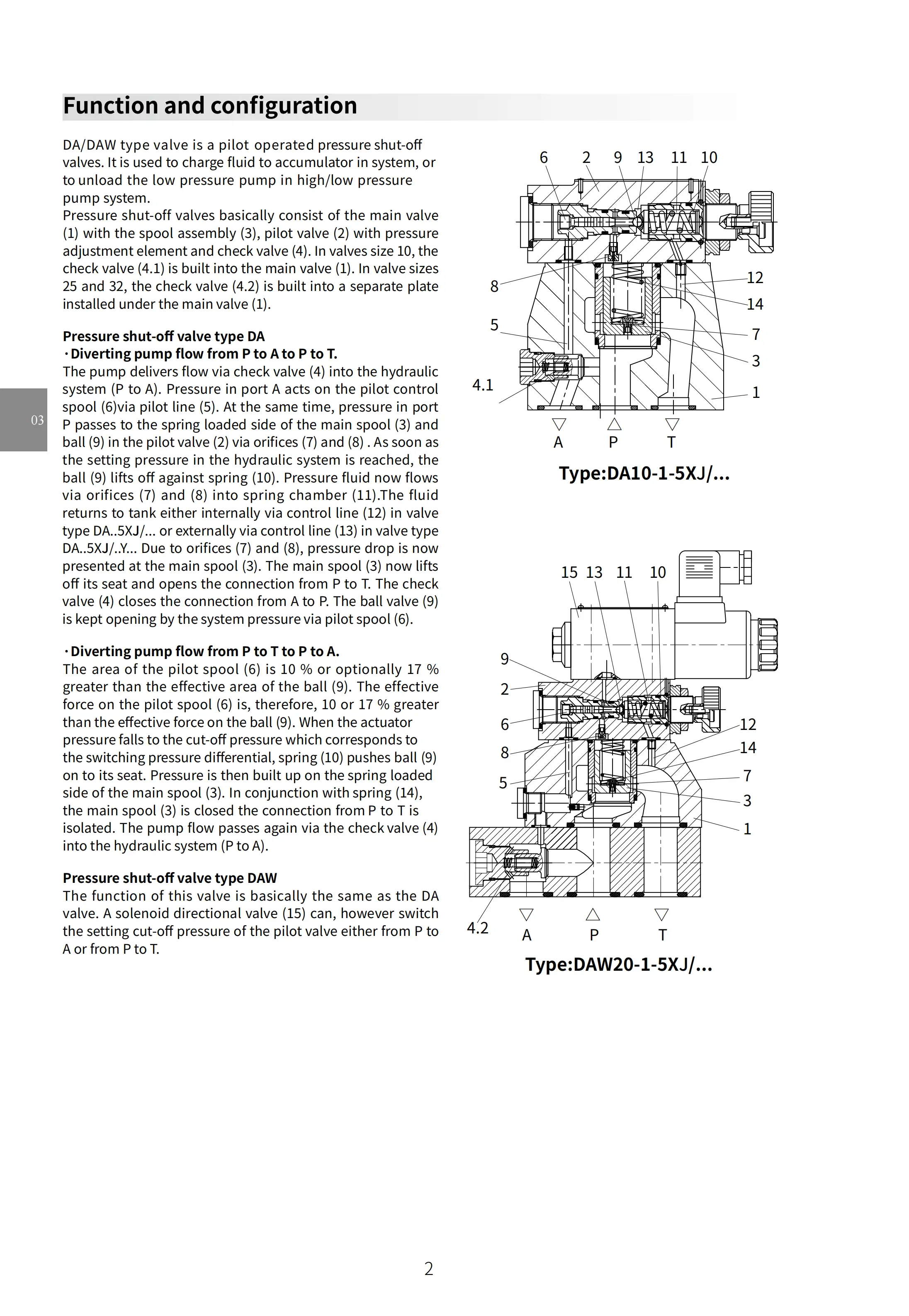

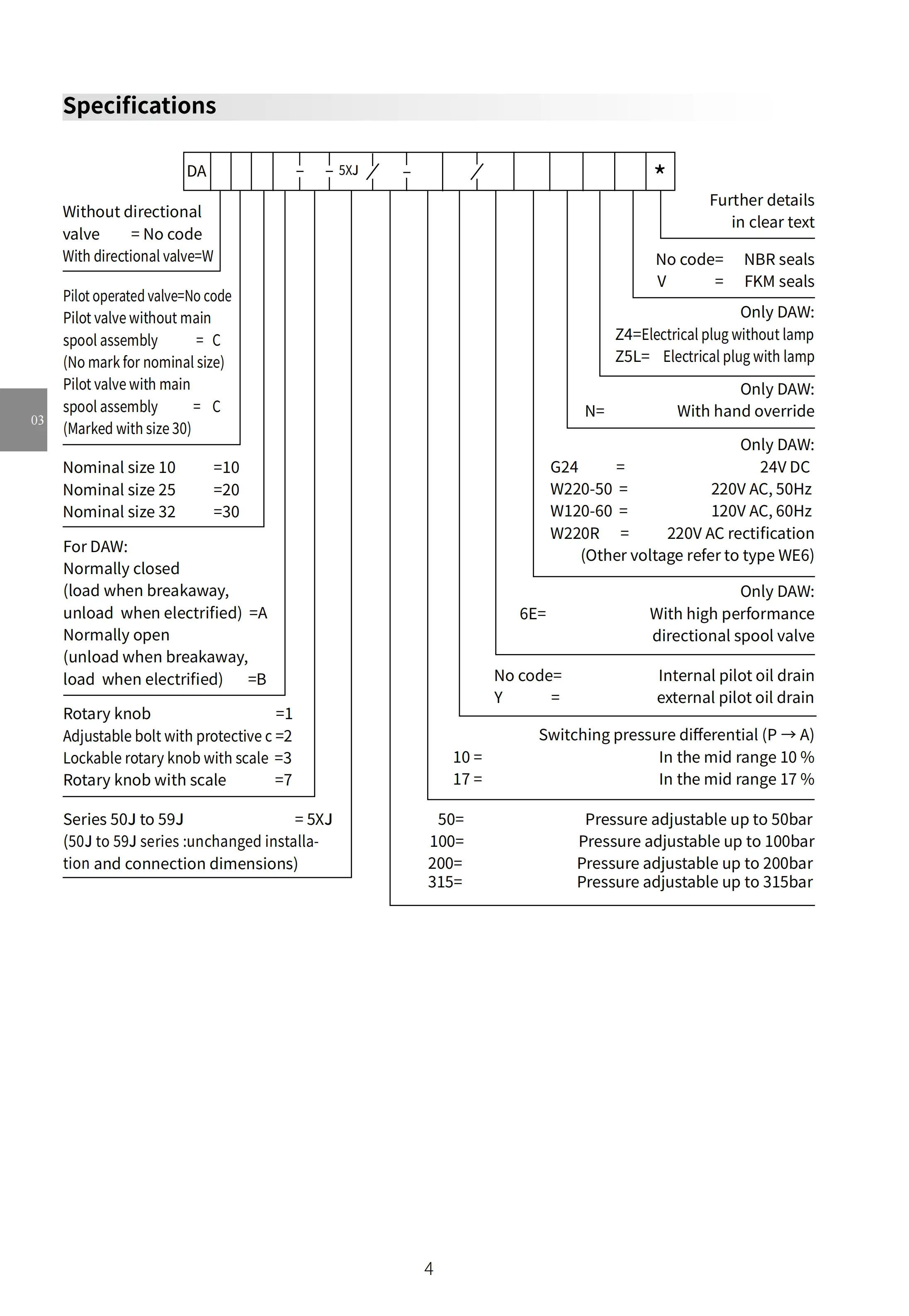

1. 先导溢流阀：BG-03、BG-06、BG-10（后缀 - 1/-2/-3 调压档位）

2. 电磁溢流阀：BSG-03-2B2-D24、BSG-06-2B2-A220

3. 减压阀：RG-03、RG-06

4. 顺序阀：HT-03、HT-06

四、叠加阀（02/03 通径）

MRV 叠加溢流阀：MRV-02P、MRV-03P

MPC 液控单向阀：MPC-02W、MPC-03W

MTCV 单向节流阀：MTCV-02W、MTCV-03W

MBR 叠加减压阀：MBR-02P、MBR-03P

五、液压油泵系列

1. 变量叶片泵

VP-08/12/15/20/30/40-FA1/FA2/FA3

SVPF-20/30/40-35/55/70

VPC-30、VPC-40

2. 定量叶片泵 PV2R

PV2R1-12/14/17/23

PV2R2-26/33/41

PV2R3-60/76/108

3. 轴向变量柱塞泵

P08、P16、P22、P36、P46、P70、P100

六、YXCHK 压力表（仪表通用型号，非液压阀品牌）

YXCHK 为抗震磁簧电接点压力表型号前缀，多家仪表厂通用：

1. 标准表盘：YXCHK-100、YXCHK-150

2. 隔膜款：YXCHK-100ML、YXCHK-150ML

3. 标配螺纹：M20×1.5、G1/2

4. 量程覆盖：-0.1\0MPa 真空、0\0.1~60MPa 全压力段

七、型号后缀释义

1. CG24=DC24V 直流线圈；AW220=AC220V 交流线圈

2. N9Z5L：带整流指示灯、接线盒标准配置

3. 4WE6/4WE10：6 通径 / 10 通径力士乐换向阀

4. DSG-02/03：油研 6/10 通径换向阀

5. ML：压力表隔膜防腐款；100/150：表盘直径 mm

成套适配说明：BYX-G4B为工业标准**G系列板式直动比例溢流阀**，NG10通径电控压力控制阀。主打**电信号连续无级调压、0.5~31.5MPa全域压力覆盖、动态响应快、调压线性度高、过载系统保护**，依靠比例电磁铁输入标准模拟信号实时改变系统限定压力，可实现设备多段压力自动切换，省去多组机械溢流阀与换向阀组合。适配VF2、VPS、VZ全系变量泵液压系统，广泛用于注塑成型、油压机、自动化机床、矿山液压设备，是自动化高精度压力控制回路核心阀件。全文零品牌标准化，体例、参数、维保、故障体系与站内全系液压泵、叠加阀文档完全统一。

一、型号逐位完整精准释义（原厂标准编码）

• BYX：系列代号，直动式电液比例溢流阀系列，X代表标准比例电磁驱动结构，直动阀芯无先导级，响应速度优于先导比例溢流阀
• G：安装规格代码，标准板式03（NG10）安装尺寸，通用GB/T2514阀板，可独立板式安装，不可叠加叠装
• 4B：规格与电磁配置代码，标准单线圈比例电磁铁，支持0~10V电压/4~20mA电流双制式输入信号，标准弹簧压力区间0.5~31.5MPa
• BYX系列主流规格区分对照
• BYX-G4B：NG10板式、0.5~31.5MPa标准型，通用自动化设备主力款
• BYX-G10B：NG16大通径板式，大流量重型压机专用
• BYX-E4B：NG6小通径板式，小型液压站、辅助压力回路
• BYM-G4B：手动调节溢流阀，纯机械无电控，简易定压回路
• 默认核心配置：精密锥面直动阀芯、高强度铸铁阀体、标准线性比例电磁铁、耐高低温密封总成、压力反馈平衡结构、标准化接线端子。阀芯摩擦力小，压力跟随信号线性稳定，内置压力补偿结构削弱流量波动对调压精度的干扰，可24小时高频分段调压连续运行，抗杂质、抗压力冲击性能优异。
• 选型红线：本阀为**板式直动比例溢流阀**，无叠加安装功能，不可与03系列叠加阀叠放组合；电控信号必须匹配0~10V或4~20mA标准模拟量，电压电流不可混用；直动结构大流量下压降偏大，超大流量系统优先选用先导式比例溢流阀；油液杂质划伤锥阀芯会直接造成调压漂移、系统压力失控。

二、核心额定技术参数（BYX-G4B标准规格）

• 阀型结构：直动锥阀式电液比例溢流阀、板式独立安装
• 公称通径：NG10 / DN10，03标准板式尺寸
• 安装标准：GB/T 2514 03规格板式安装底板
• 额定连续工作压力：31.5MPa（315bar）全域稳定调压上限
• 瞬时冲击耐受压力：33MPa短时过载保护压力
• 标准调压区间：0.5～31.5MPa，全区间线性可调
• 最大允许通流流量：70L/min，适配常规中大流量液压系统
• 电控输入信号：0~10VDC 电压 / 4~20mA 电流二选一
• 动态响应时间：≤50ms，信号变更后压力快速跟随调节
• 额定压力下内泄漏量：≤10mL/min，保压工况压力衰减极小
• 电磁铁工作温度：-20℃～+80℃，宽温车间稳定工作
• 适配液压介质：ISO VG32/VG46抗磨液压油，重载连续工况优选VG46
• 工作油温区间：-10℃～75℃，兼容常温与轻度高温产线
• 系统推荐过滤精度：≤25μm，精密电控调压工况建议10μm
• 核心优势：电控无级自动调压、多段压力一键切换、响应灵敏、31.5MPa高压全域覆盖、安装简洁、自动化匹配度高、系统过载双重保护

三、专属工作原理（BYX-G4B比例调压核心逻辑）

1、比例电磁力调压平衡原理

控制系统输出模拟电信号送入比例电磁铁，电流/电压大小对应电磁铁输出电磁推力，推力直接作用于直动锥阀芯，与进口油压作用力形成力平衡。输入信号增大，电磁推力提升，系统限定压力同步升高；信号减小，限定压力同步降低，实现0.5~31.5MPa区间连续无级调压，设备程序可自由设定快速、工进、保压多段压力值。

2、系统过载溢流保护机制

当负载异常冲击、系统压力超过当前信号对应的调定值时，油压克服电磁推力推开锥阀芯，多余流量直接溢流回油箱，强制限制系统最高压力，保护液压泵、油缸、阀件不因超压损坏。即便电控信号故障归零，阀体机械弹簧仍提供最低0.5MPa基础压力限位，避免系统完全失压失控。

3、直动式快速响应特性

无先导控制级，阀芯直接由电磁力驱动，省去先导油道缓冲环节，压力切换响应速度远快于先导式比例溢流阀，适合频繁分段调压、短时冲击负载工况。内置油压平衡结构，削弱流量变化带来的压力波动，保证不同进给速度下调压精度稳定。

4、标准化电控适配特性

支持工业通用0~10V电压、4~20mA电流两种主流模拟输出，可直接对接PLC、比例放大板、注塑机电脑主机，无需额外转换模块，接线调试简单，兼容市面绝大多数自动化液压控制系统。

阀件核心定位：BYX-G4B=NG10板式、0.5~31.5MPa电控无级调压直动比例溢流阀，是自动化成型、油压机、多段压力控制液压系统的核心压力调控阀件。

四、阀型方案精准选型对比

五、标准化安装与精准调试步骤（BYX-G4B板式专属）

1. 安装底板清理：彻底清理03规格专用板式底板安装面铁屑、油污、毛刺，保证阀体底面与底板完全贴合，杜绝贴合不严泄压、端面渗油隐患。
2. 油路对位安装：核对阀体P进油、T回油标识，P口对接泵出油主油路，T口单独接管直回油箱，禁止T口接入系统回油造成背压干扰调压精度。
3. 对角均匀锁紧：采用对角分次均匀锁紧安装螺栓，阀体受力均匀无形变，防止锥阀芯偏移、调压漂移、密封渗漏。
4. 电控规范接线：严格区分0~10V电压或4~20mA电流信号回路，屏蔽线单端接地，线路远离电机、接触器强电，避免电磁干扰造成压力抖动。
5. 系统全域排气：开机前排空阀体内部、管路、油缸空气，气蚀会造成调压波动、压力跳变、电磁铁异响。
6. 零点基准标定：控制系统输出0信号，观察系统稳定在0.5MPa基础低压，微调阀体机械调节螺钉校准零点压力。
7. 满量程压力校准：输入满幅标准信号，核对系统最高压力达到31.5MPa，修正放大板增益消除调压线性偏差。
8. 分段工况稳定性校验：依次切换设备快进、工进、保压对应信号档位，观察压力切换平稳无冲击、无漂移，连续循环30分钟无温升、渗漏异常方可量产。

六、高频现场故障排查（BYX-G4B比例溢流阀专属）

• 系统压力无法上调、上限偏低：电磁铁供电不足、信号线路虚接、锥阀芯卡杂质、机械弹簧疲劳；检查电控线路与输出信号，拆解清洗锥阀芯，更换衰减弹簧重新标定量程。
• 压力随流量大幅漂移、线性紊乱：T口回油背压过高、油液脏污磨损阀芯、比例放大板增益失调；单独布置直通油箱回油管，更换洁净液压油，重新校准电控零点与满量程。
• 给定信号不变，压力频繁抖动跳变：强电电磁干扰、系统含大量空气、阀芯轻微卡涩；信号线增加屏蔽接地，系统彻底排气，清洗阀体内腔油泥杂质。
• 断电后系统无基础压力、完全泄压：内置机械调压螺钉松脱、复位弹簧断裂；拆解检修弹簧组件，重新设置0.5MPa基础零点压力。
• 阀体端面渗油漏油：安装螺栓力矩不均、底板平面有毛刺、密封垫片老化；对角均匀复紧螺栓，更换全新密封垫片，打磨修复安装底板。
• 电磁铁异常发烫、压力调节失灵：信号超量程输出、线圈内部短路、散热油液循环不足；限制控制系统输出信号幅值，检测线圈通断，改善油箱散热循环。

七、硬性使用禁忌与标准化维保规范

• 严禁脏油工况长期运行：微小硬质杂质划伤锥阀芯密封面，直接导致调压线性失效、压力失控，为本阀首要禁忌。
• 严禁长期持续31.5MPa满压运行：31.5MPa为额定上限，短时过载耐受33MPa，长期满压会加速弹簧疲劳、线圈老化、阀体形变。
• 严禁T回油管路并入系统总回油：回油背压会抵消电磁推力，造成调压漂移、压力控制精度大幅下降，必须独立直回油箱液面下方。
• 严禁电控信号超量程输入：电压超过10V、电流超过20mA会烧毁比例电磁铁线圈，永久丧失调压功能。
• 严禁暴力单边锁紧阀体安装螺栓：阀体受力变形，锥阀芯偏移卡滞，出现压力抖动、溢流泄压故障。
• 严禁低温粘稠油液直接满压调压：油温低于15℃油液粘性大，阀芯运动阻力不均，调压线性变差、零点偏移。
• 严禁替代叠加阀叠装使用：阀体无叠加油路通道，强行叠放会封堵油道、系统无压力输出。
• 标准维保周期：每800小时检查电控信号稳定性、系统压力线性、阀体渗漏、电磁铁温升；每1800小时更换系统液压油与精密滤芯，拆解清洗锥阀芯、阀座、电磁推杆与内部流道，检查弹簧弹力、阀芯密封面磨损状态，更换全套密封垫片，重新标定电控零点、满量程压力与线性精度，恢复原厂快速响应、精准无级调压、高压过载保护的工作性能。
