KEILETO电磁阀DSG-02-3C2-DL-D24 DSG-02-3C60/C4/C3/2B2-LW-A220

品牌：KEILETO液压，产品线覆盖变量叶片泵、定量叶片泵、柱塞泵、齿轮泵、电磁换向阀、力士乐型换向阀、电液换向阀、叠加阀、压力控制阀、流量阀、管式单向节流阀、电磁调速阀，适配机床、注塑、裁断、工程机械液压系统

一、变量叶片泵系列

1. SVPF 低压变量叶片泵

SVPF-15-FA1、SVPF-15-FA2、SVPF-15-FA3

SVPF-20-FA1、SVPF-20-FA2、SVPF-20-FA3

SVPF-30-FA1、SVPF-30-FA2、SVPF-30-FA3

SVPF-40-FA1、SVPF-40-FA2、SVPF-40-FA3

2. NVP 中压变量叶片泵

NVP-30-FA2、NVP-30-FA3

NVP-40-FA2、NVP-40-FA3

3. VUP 微型变量叶片泵

VUP-08、VUP-12、VUP-15、VUP-20

4. VP+S / VP+PA 双联变量泵

VP20-20、VP30-30、VP40-40

二、定量高压叶片泵 PV2R 系列

PV2R1 单联

PV2R1-6-FR、PV2R1-8-FR、PV2R1-10-FR、PV2R1-12-FR

PV2R1-14-FR、PV2R1-17-FR、PV2R1-19-FR、PV2R1-23-FR

PV2R2 单联

PV2R2-26-FR、PV2R2-33-FR、PV2R2-41-FR、PV2R2-47-FR

PV2R2-53-FR、PV2R2-59-FR

PV2R3 单联

PV2R3-60-FR、PV2R3-76-FR、PV2R3-94-FR

PV2R 双联组合

PV2R12、PV2R13、PV2R23（排量自由搭配）

50T 低压定量叶片泵

50T-07、50T-12、50T-17、50T-20、50T-23、50T-36、50T-43

三、变量柱塞泵 AR 系列

AR16-FR01、AR22-FR01

控制型式：恒压、恒功率、两段压力、电磁卸载

四、齿轮泵全系列

1. HGP-1A 微型高压齿轮泵：HGP-1A-F0.8/1.2/2.5/4/6/8/10

2. CBF-F 外啮合齿轮泵：CBF-F10/F16/F25/F32/F40

3. CBF-E 叉车齿轮泵、CBK 高压齿轮泵

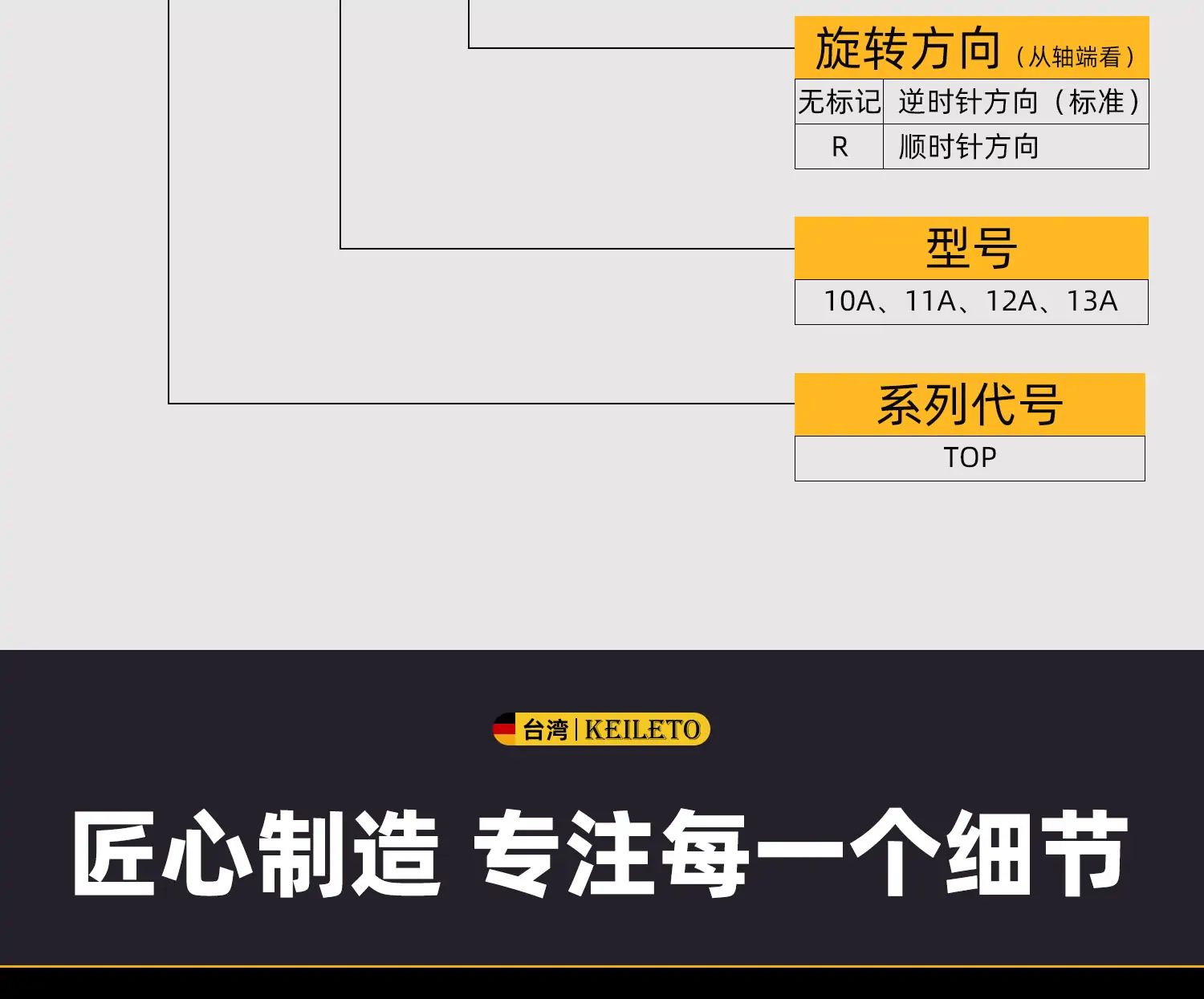

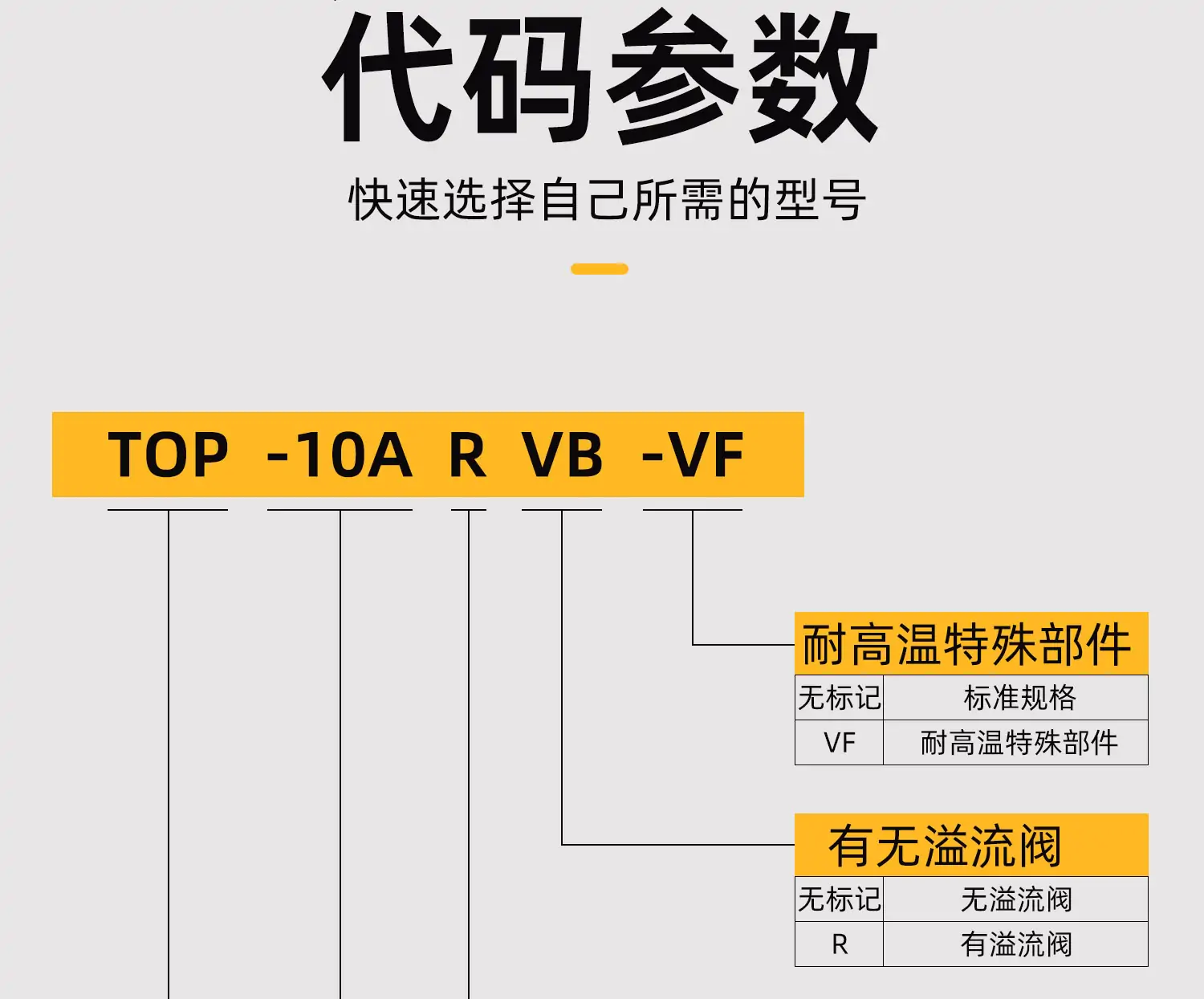

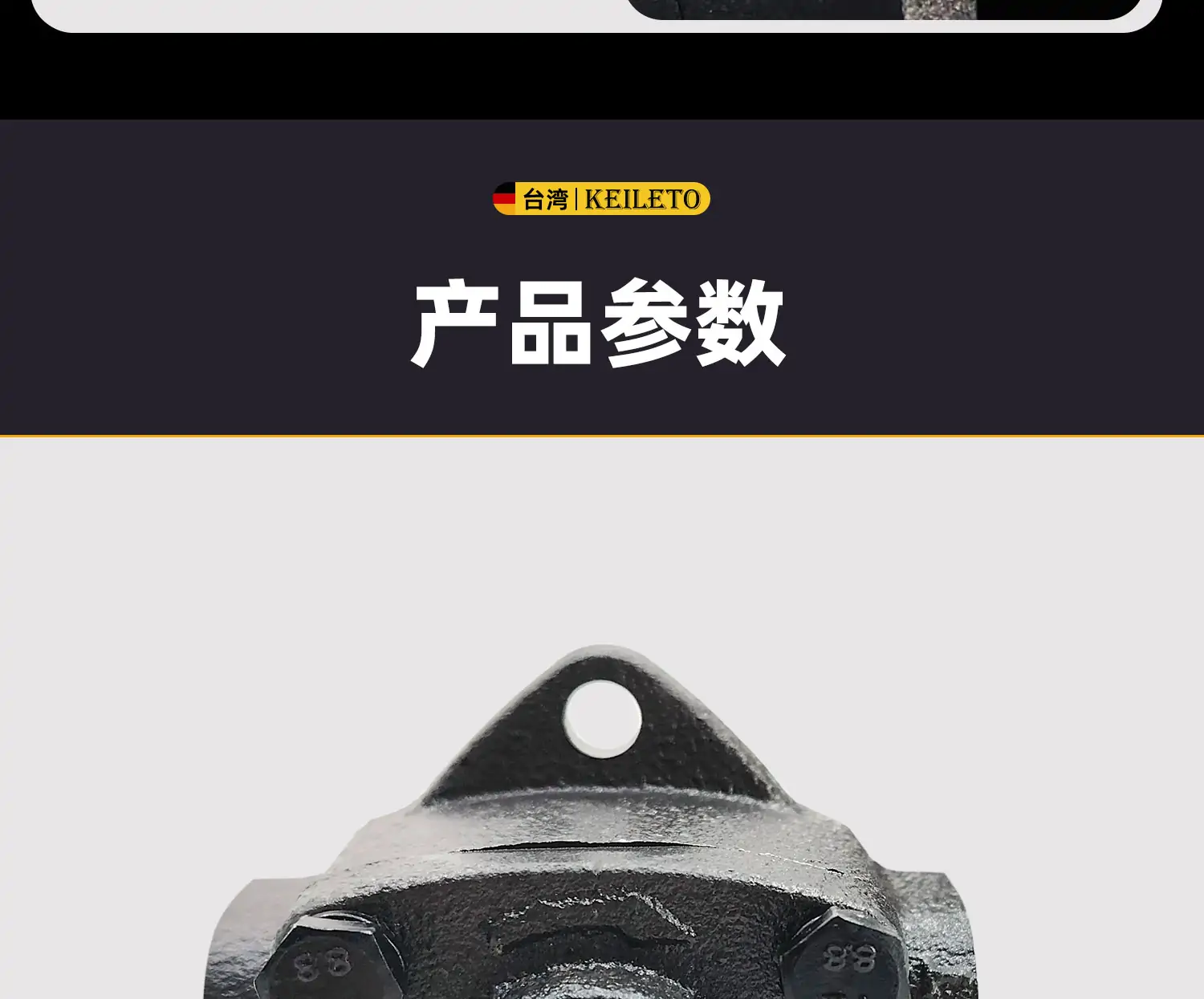

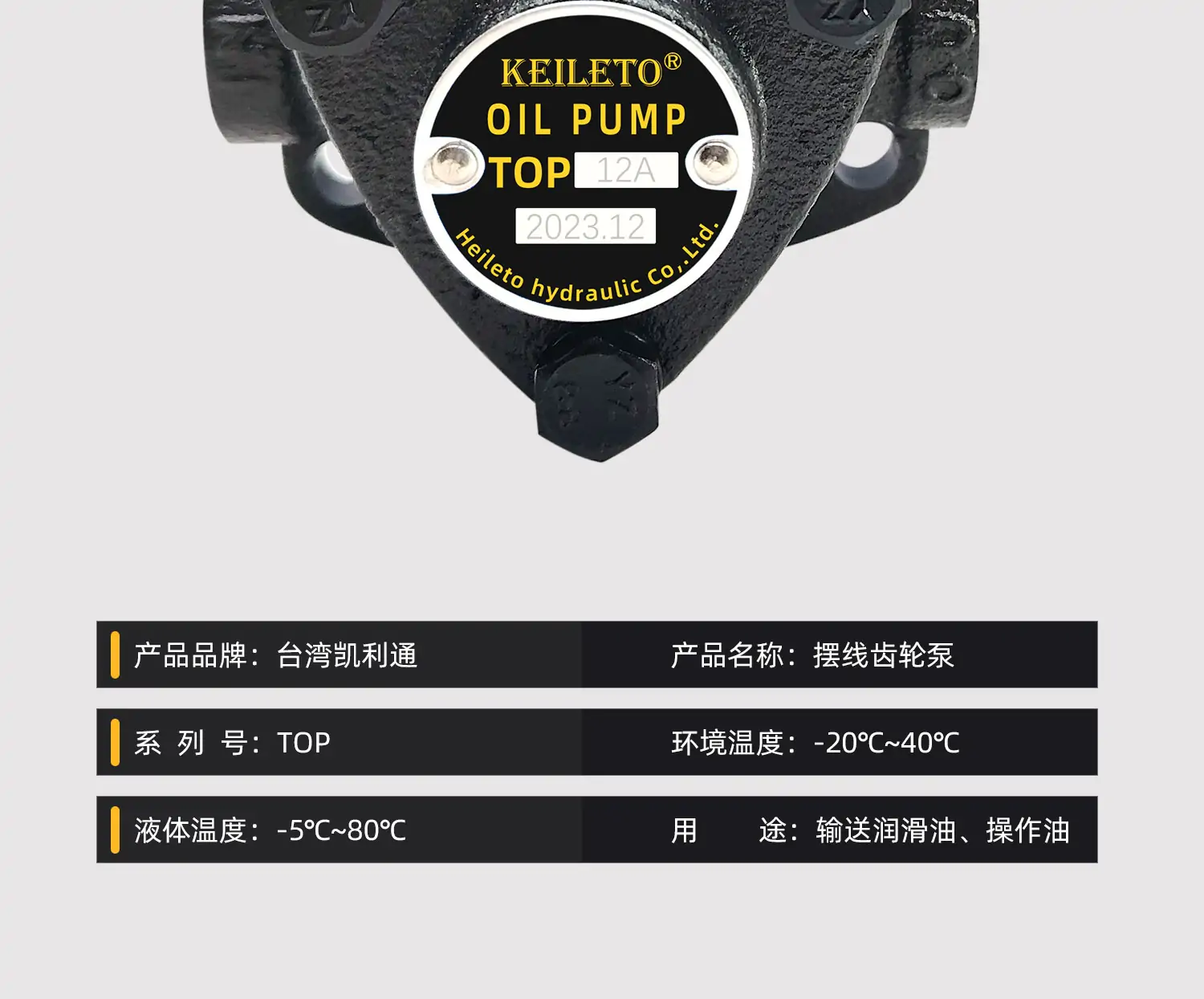

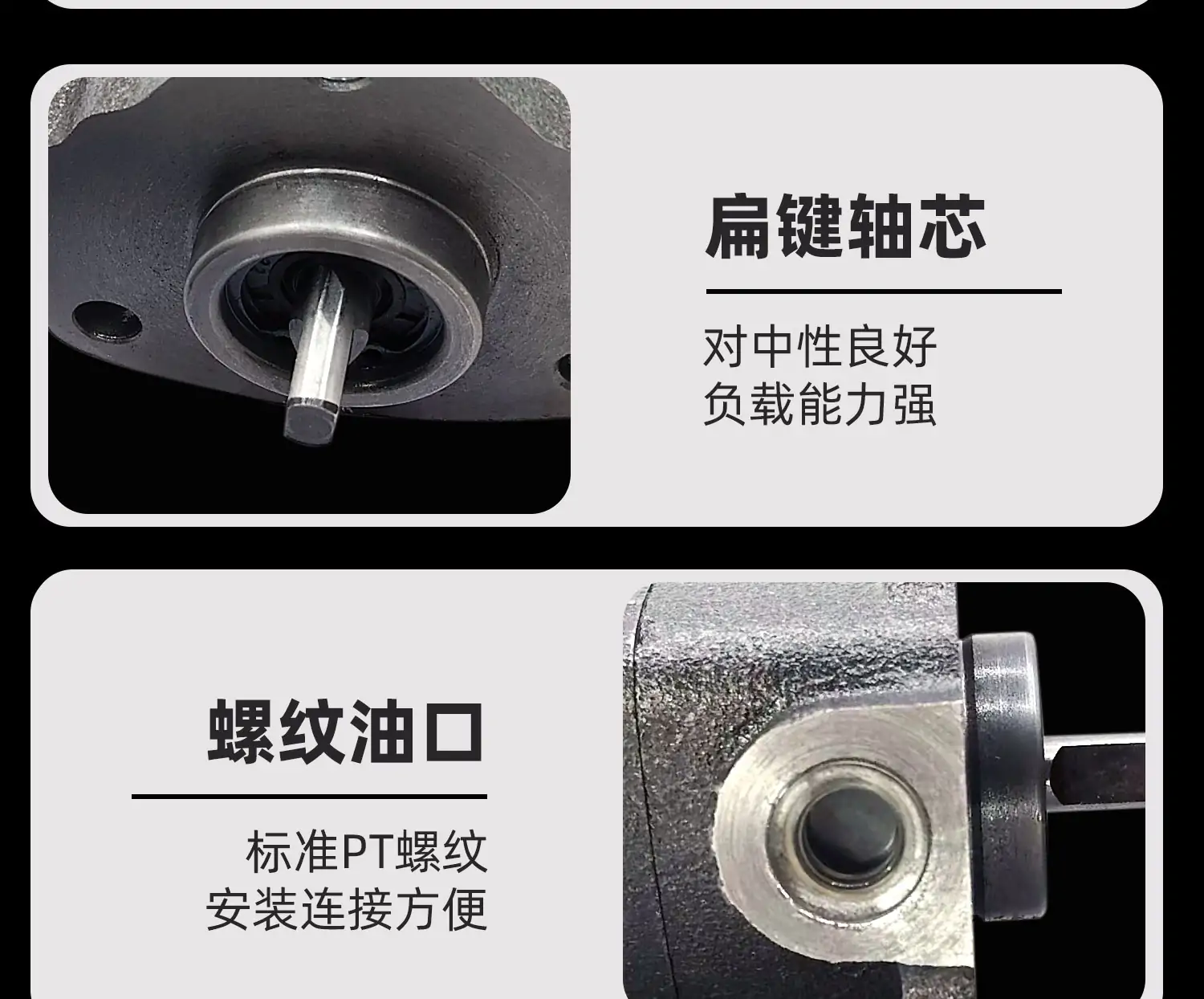

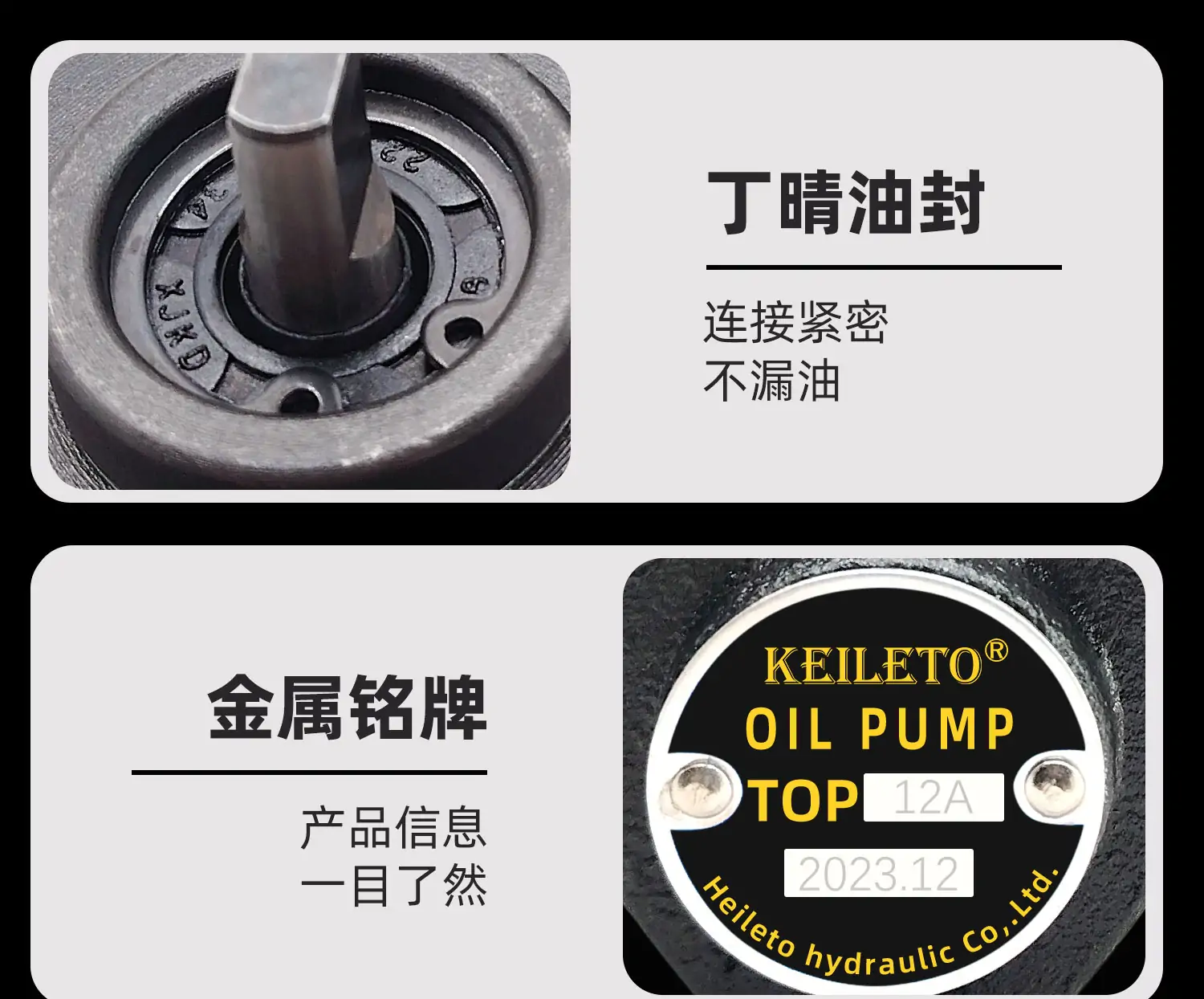

4. HG 内啮合齿轮泵、TOP 摆线齿轮泵

五、电磁换向阀

1. SWH-G02（6 通径）

二位单头：SWH-G02-B2-D24、SWH-G02-B3-D24、SWH-G02-B8-D24

三位双头：SWH-G02-C2-D24、SWH-G02-C3-D24、SWH-G02-C4-D24、SWH-G02-C60-D24

2. WE4-G03 裁断机专用阀

WE4-G03-B2-D24、WE4-G03-C4-D24

3. 力士乐 4WE6/4WE10 电磁换向阀

4WE6D60/EG24、4WE6E60/EG24、4WE6J60/EG24、4WE6H60/EG24

4WE10D60/EG24、4WE10E60/EG24、4WE10J60/EG24

4. 大流量电液换向阀 4WEH 系列

4WEH16E60-EG24NETZ5L、4WEH16G60-EG24NETZ5L、4WEH16J60-EG24NETZ5L

4WEH25D、4WEH25E、4WEH32D

六、压力控制阀（溢流 / 电磁溢流 / 比例溢流）

1. BGM 先导式溢流阀

BGM-03、BGM-06、BGM-10；BHGM-03、BHGM-06

调压档位：1 (0.7-7MPa)、2 (3.5-14MPa)、3 (7-25MPa)

2. 电磁溢流阀 SFD/SF/SDF/SD

SF-G06、SDF-G06、SD-G06、SFD-G06、SKF-G06、THF-G06

3. 远程调压阀 DG-01-B/C/H

七、全系列叠加阀（02/03 通径主流）

1. MRV 叠加式溢流阀

MRV-02P-1/2/3、MRV-02A-1/2/3、MRV-02B-1/2/3、MRV-02W

MRV-03P-1/2/3、MRV-03A-1/2/3、MRV-03B-1/2/3、MRV-03W

2. MTCV 叠加单向节流阀

MTCV-02A、MTCV-02B、MTCV-02W

MTCV-03A、MTCV-03B、MTCV-03W

MTCV-04A、MTCV-04B、MTCV-04W

MTCV-06A、MTCV-06B、MTCV-06W

3. MSCV 叠加抗衡平衡阀

MSCV-02A、MSCV-02B、MSCV-03A、MSCV-03B

MSCV-04A、MSCV-04B、MSCV-06A、MSCV-06B

4. ZDR 叠加减压阀

ZDR10DP1-40、ZDR10DP2-40/75YM、ZDR10DP3-40

ZDR10DA1-40、ZDR10DA2-40/15YM、ZDR10DA3-40/25YM

5. MPC 叠加液控单向阀

MPC-02A、MPC-02B、MPC-02W

MPC-03A、MPC-03B、MPC-03W

八、管式流量、单向阀

1. CIT 管式单向阀

CIT-02、CIT-03、CIT-04、CIT-06

2. 节流阀 TV、单向节流 TC

TV-02、TV-03

TC-02、TC-03

九、型号后缀通用释义

1. D24=DC24V 线圈；EW220=AC220V 交流线圈

2. FA1/FA2/FA3：油泵法兰安装规格

3. P/A/B/W：叠加阀油路代号（P 进油、A/B 执行、W 回油）

4. 02=6 通径、03=10 通径、04=16 通径、06=25 通径

5. FR：油泵右旋；L：左旋

6. 1/2/3：溢流阀调压压力区间

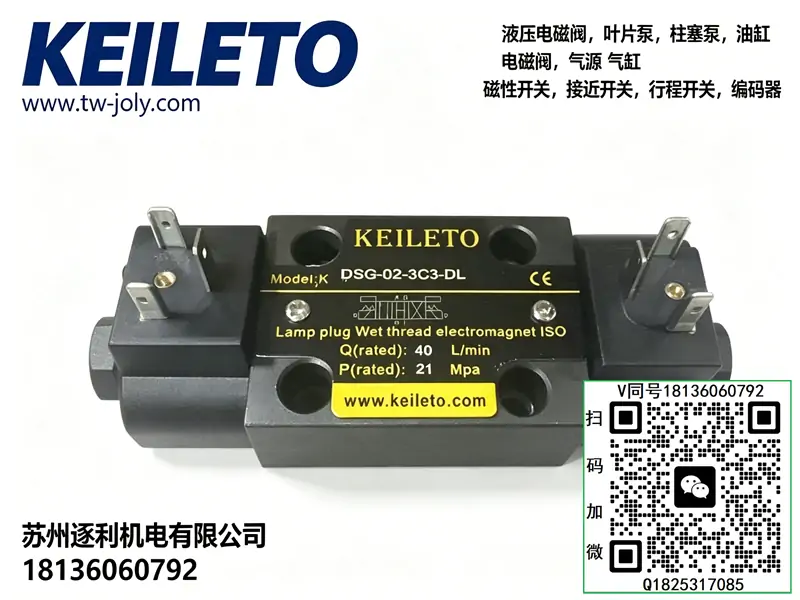

成套适配说明：DSG-02-3C2-DL-D24为工业标准02通径（DN6）三位四通、中位全封闭、直流24V引线式电磁换向阀，是自动化液压设备锁缸保压专用主力阀。采用湿式静音电磁铁、弹簧对中复位、直接出线接线结构，密封性强、内泄极低、抗震动、适配工控系统通用DC24V电源。完美适配VG32/VG46抗磨液压油，可与0.75KW~11KW全系液压站、02通径叠加阀组、MTCV-02W调速阀、MRV-02P调压阀配套使用。主打中位零泄压锁缸、直流电压稳定抗干扰、引线式接线牢固不易松脱、换向灵敏耐用，广泛用于工装夹紧、模具锁模、小型升降自锁、精密保压自动化设备，全文零品牌标准化，体例、参数、维保体系与站内全系液压元件完全统一。

一、完整型号逐位精准释义（含DL/D24后缀）

• DSG：标准湿式电磁铁电磁换向阀系列，低噪音、耐高频换向、无外渗漏、使用寿命长
• 02：通径规格，DN6（CETOP 3标准02通径），适配10~40L/min中小流量液压回路
• 3：三位阀体结构，双电磁铁控制、两端弹簧对中，具备中位机能切换
• C2：中位机能，P/A/B/T四口全封闭，油缸双向锁死、系统保压，无中位泄压，锁缸精度最高
• DL：接线结构代号，直接引线式出线（无航空插头），线材一体式引出，接线牢固、耐拉扯、抗震动，适合车间高震动、粉尘工况，杜绝插头松动故障
• D24：工作电压，DC24V直流控制，工业工控通用电压，电压波动小、抗干扰强、线圈温升低、不易烧线圈
• 同系列接线/电压后缀对比
• DL（本款）：直接引线式，耐震防脱、适合设备长期震动工况
• N1：航空插头带指示灯式，便于观察通断状态，适合调试频繁设备
• A220：AC220V交流电压，适合无直流电源的普通设备
• 默认核心配置：高精度研磨阀芯阀体、湿式静音DC24V线圈、防拉扯引线结构、高强度复位弹簧、耐高压NBR密封总成、防短路绝缘层；支持24小时连续待机保压、高频往复换向，电压稳定性好、几乎无信号衰减，长期运行无松线、无虚接。
• 选型红线：DC24V线圈严禁接入AC220V，会瞬间烧毁线圈；DL引线式不可暴力拉扯线材，易断线短路；3C2中位全封闭机能定量泵系统长期待机易憋压升温，定量泵建议搭配卸荷回路或改用变量泵。

二、全套额定技术参数（电气+液压双标准）

• 通径规格：DN6 / 02标准通径，适配全系02通径叠加阀板、叠加阀组
• 最大工作压力：31.5MPa，高低压液压系统通用
• 额定流量：10~40L/min，常规工况最优区间5~30L/min
• 中位机能：3C2（P/A/B/T全封闭），双向锁缸、零中位泄压、长效保压
• 电气规格：控制电压DC24V，额定功率15W，单线圈额定电流0.5A，绝缘等级B级
• 换向响应：换向时间≤50ms，动作响应迅速、无滞后卡顿
• 接线方式：DL直接引线式（正负极双线引出），无插头、耐震动
• 防护等级：IP65，防尘防水、适配车间潮湿粉尘工况
• 允许电压波动：±10%（DC21.6V~DC26.4V），超出范围易换向无力或烧线圈
• 介质适配：ISO VG32/VG46抗磨液压油，过滤精度≥50μm
• 工作油温：-20℃~+80℃，最优稳定工况30~55℃
• 适配泵组：0.75KW~11KW中小型液压站、变量/定量泵通用

三、3C2中位油路工作逻辑（锁缸保压核心）

1、中位断电状态（双侧线圈失电）

P、T、A、B四口全部封闭锁死，油缸上下腔油路密闭锁止，断电即刻保压，无回落、无窜油；系统压力保持恒定，可实现长时间夹紧、锁模、定位，锁止精度为02通径阀组最高等级。

2、左线圈得电（油缸伸出）

P→A导通、B→T回油，油缸无杆腔进油、有杆腔回油，油缸平稳伸出、夹紧、顶升，动作平顺、流量稳定。

3、右线圈得电（油缸缩回）

P→B导通、A→T回油，油缸有杆腔进油、无杆腔回油，油缸平稳缩回、松开、复位。

四、DL引线式专属接线规范（车间实操标准）

本阀为DL直接出线结构，无双色指示灯、无航空插头，双线引出标准化接线：

• 接线定义：双线无正负极强制区分，DC24V电源正负极可任意对接线圈两线，均可正常换向工作
• 接线要求：线材预留松弛余量，禁止硬拉、折弯受力，接线端子压接牢固，做好绝缘包裹、防水防油防护
• 电气保护：建议加装24V中间继电器、并联续流二极管，消除反向电动势，保护PLC输出点与线圈
• 禁止操作：严禁带电接驳、拉扯线材，禁止破皮裸露接线，长期震动设备需加装线卡固定
• 工况适配总结：DL+D24组合最适配车间震动大、粉尘多、插头易松动的工业现场，比N1插头式更耐用、故障率更低，是设备长期稳定运行的优选配置。

五、同机能阀型选型对比

六、标准化安装与调试步骤

1. 阀板清洁：清理02通径阀板贴合面铁屑、油泥、杂质，保证板面平整，杜绝串压、端面渗漏。
2. 精准装配：对准定位销平稳落阀，对角分次均匀锁紧固定螺丝，禁止单边锁紧、暴力压装，防止阀体变形卡阀芯。
3. 规范接线：按照DC24V标准接线，压接牢固、绝缘包裹、线材固定防拉扯，做好防水防油防护。
4. 系统排气：空载往复换向5~10次，排空阀体、管路内部空气，消除动作爬行、压力波动。
5. 动作测试：分别测试两侧线圈得电动作，确认油缸伸、缩、中位锁止逻辑正常，无卡顿、无迟滞。
6. 满载复检：保压运行10分钟，油缸无泄压回落、阀体无渗漏、线圈无过热，调试合格。

七、高频现场故障排查（DL/D24专属）

• 锁不住缸、中位泄压快：阀芯卡杂质、阀体磨损内泄、密封老化；拆解清洗阀芯阀体，更换密封件，磨损严重更换阀体。
• 换向不动、单侧无动作：DC24V电压缺失、线材断裂虚接、线圈烧毁、弹簧疲劳；通断检测线路与线圈，重新固定拉扯线材，更换损坏配件。
• 线圈频繁烧坏：电压波动过大、正负极无续流保护、线路短路、长期超压换向；稳压供电、加装续流二极管、排查线路破皮故障。
• 动作卡顿、速度不稳：系统进气、油液脏污、阀芯微卡；彻底排气、更换洁净VG46液压油、精细清洗阀体。
• 引线破皮、断线虚接：设备长期震动、线材拉扯磨损；重新包裹绝缘层、加装线卡固定，破损严重更换引线线圈总成。
• 定量泵油温偏高：3C2中位憋压、持续溢流发热；变量泵正常使用，定量泵可优化卸荷回路。

八、硬性使用禁忌与维保规范

• 严禁电压错接：DC24V线圈绝对禁止接入AC220V，瞬间烧毁线圈，属于不可逆电气故障。
• 严禁暴力拉扯引线：DL出线无插头缓冲，拉扯弯折易内部断线、短路、虚接，需固定线材预留余量。
• 严禁超流量超压使用：02通径最大40L/min、最高31.5MPa，超工况会冲蚀阀芯、损坏密封。
• 严禁脏油运行：精密阀芯间隙极小，杂质易卡滞阀芯，导致锁缸失效、换向不灵。
• 严禁单边锁螺丝：必须对角均匀锁紧，防止阀体扭曲、阀芯卡死、端面漏油。
• 标准维保周期：每1000小时检查接线牢固度、换向灵敏度、保压稳定性；每3000小时拆解清洗阀芯、更换全套密封件、检查线圈绝缘性能，杜绝线路老化隐患。

九、标准适配液压回路

标准精密锁保压回路：0.75KW~11KW泵组 → MRV-02P溢流阀 →DSG-02-3C2-DL-D24换向阀 → MTCV-02W双向调速阀 → 工装/锁模油缸，实现精准换向、无级调速、长效零泄压保压。
