KEILETO液控单向阀SV20PA1-40/SV10PA3-40/SV30PA2-40SL

品牌：KEILETO液压，产品线覆盖变量叶片泵、定量叶片泵、柱塞泵、齿轮泵、电磁换向阀、力士乐型换向阀、电液换向阀、叠加阀、压力控制阀、流量阀、管式单向节流阀、电磁调速阀，适配机床、注塑、裁断、工程机械液压系统

一、变量叶片泵系列

1. SVPF 低压变量叶片泵

SVPF-15-FA1、SVPF-15-FA2、SVPF-15-FA3

SVPF-20-FA1、SVPF-20-FA2、SVPF-20-FA3

SVPF-30-FA1、SVPF-30-FA2、SVPF-30-FA3

SVPF-40-FA1、SVPF-40-FA2、SVPF-40-FA3

2. NVP 中压变量叶片泵

NVP-30-FA2、NVP-30-FA3

NVP-40-FA2、NVP-40-FA3

3. VUP 微型变量叶片泵

VUP-08、VUP-12、VUP-15、VUP-20

4. VP+S / VP+PA 双联变量泵

VP20-20、VP30-30、VP40-40

二、定量高压叶片泵 PV2R 系列

PV2R1 单联

PV2R1-6-FR、PV2R1-8-FR、PV2R1-10-FR、PV2R1-12-FR

PV2R1-14-FR、PV2R1-17-FR、PV2R1-19-FR、PV2R1-23-FR

PV2R2 单联

PV2R2-26-FR、PV2R2-33-FR、PV2R2-41-FR、PV2R2-47-FR

PV2R2-53-FR、PV2R2-59-FR

PV2R3 单联

PV2R3-60-FR、PV2R3-76-FR、PV2R3-94-FR

PV2R 双联组合

PV2R12、PV2R13、PV2R23（排量自由搭配）

50T 低压定量叶片泵

50T-07、50T-12、50T-17、50T-20、50T-23、50T-36、50T-43

三、变量柱塞泵 AR 系列

AR16-FR01、AR22-FR01

控制型式：恒压、恒功率、两段压力、电磁卸载

四、齿轮泵全系列

1. HGP-1A 微型高压齿轮泵：HGP-1A-F0.8/1.2/2.5/4/6/8/10

2. CBF-F 外啮合齿轮泵：CBF-F10/F16/F25/F32/F40

3. CBF-E 叉车齿轮泵、CBK 高压齿轮泵

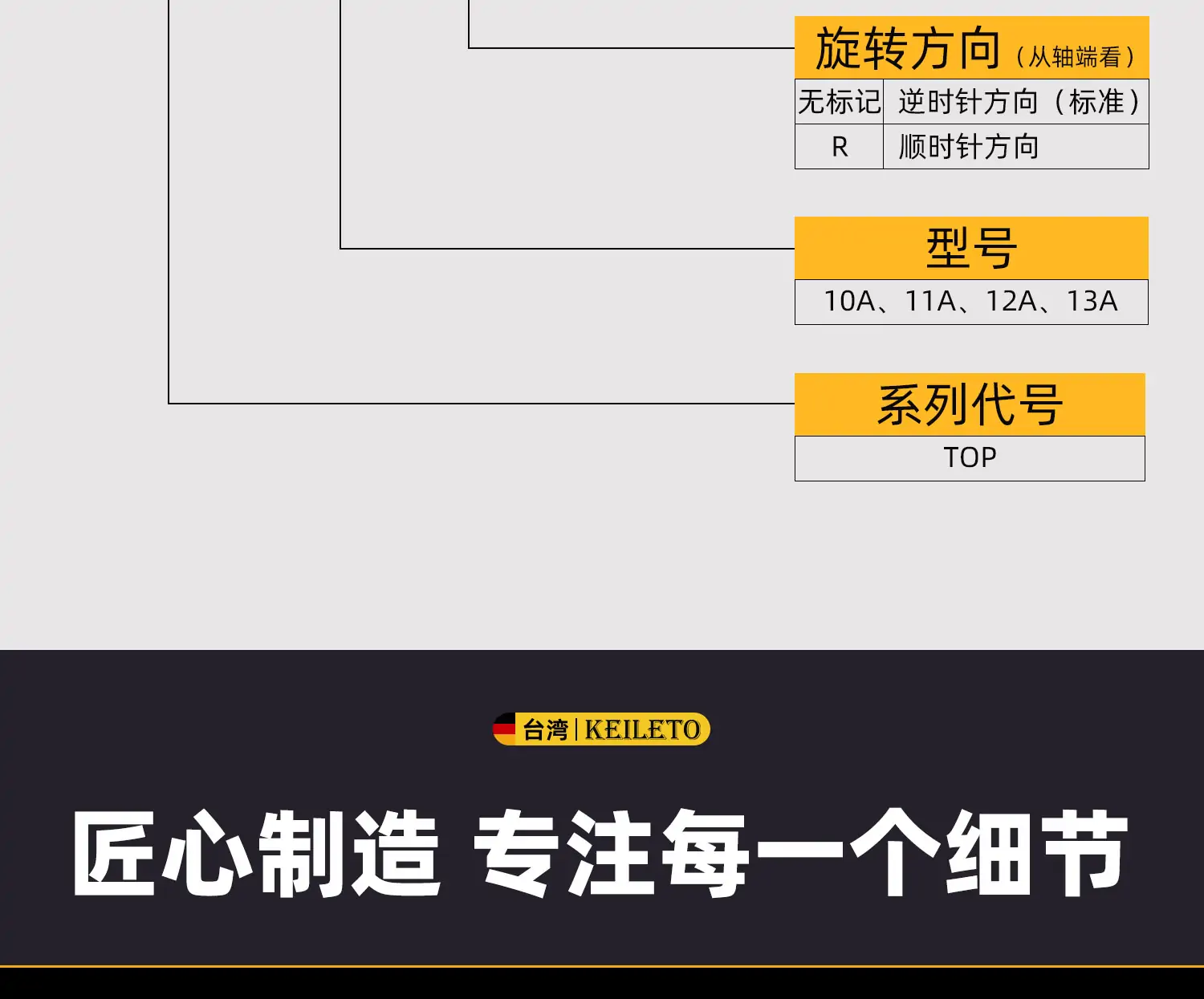

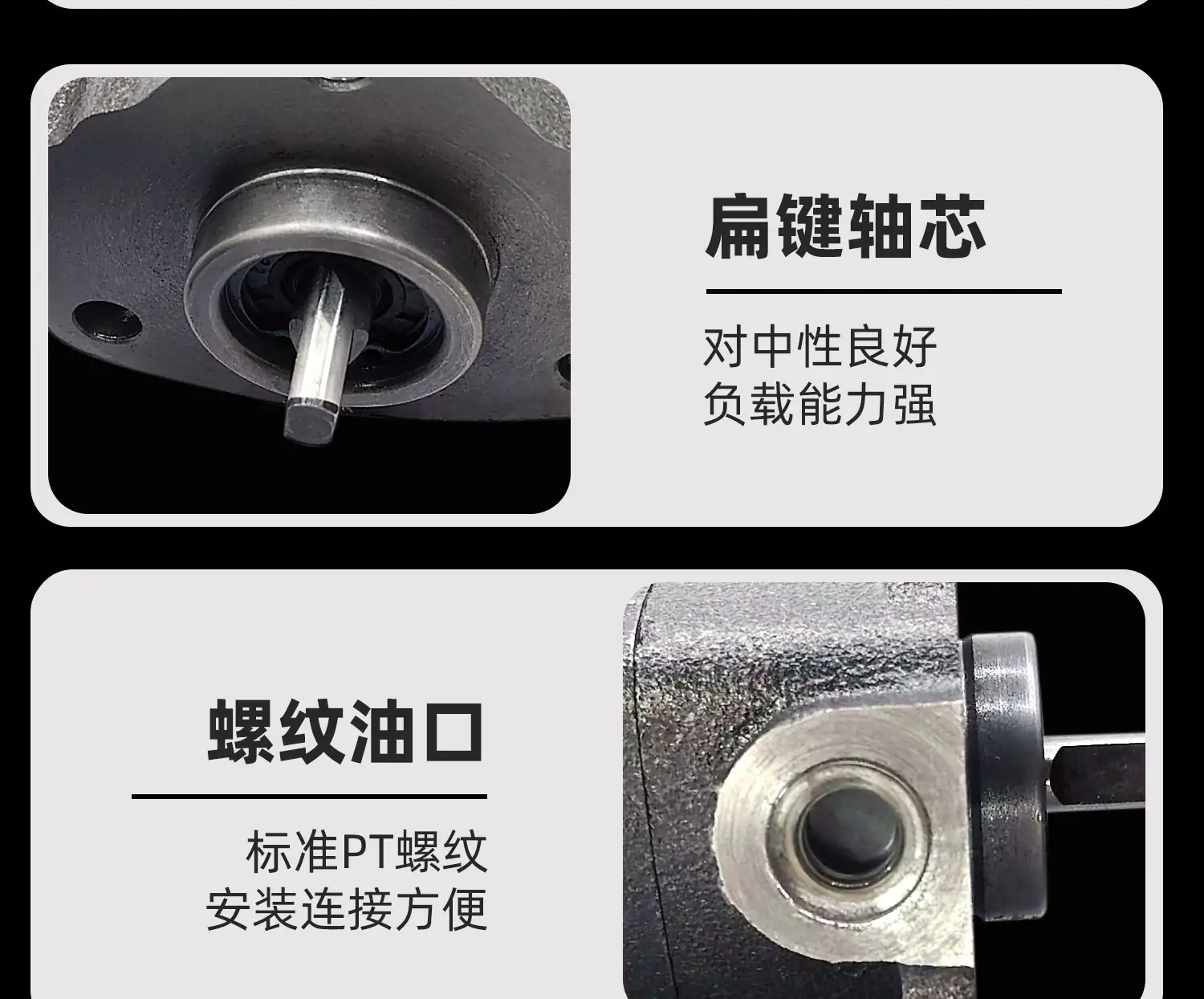

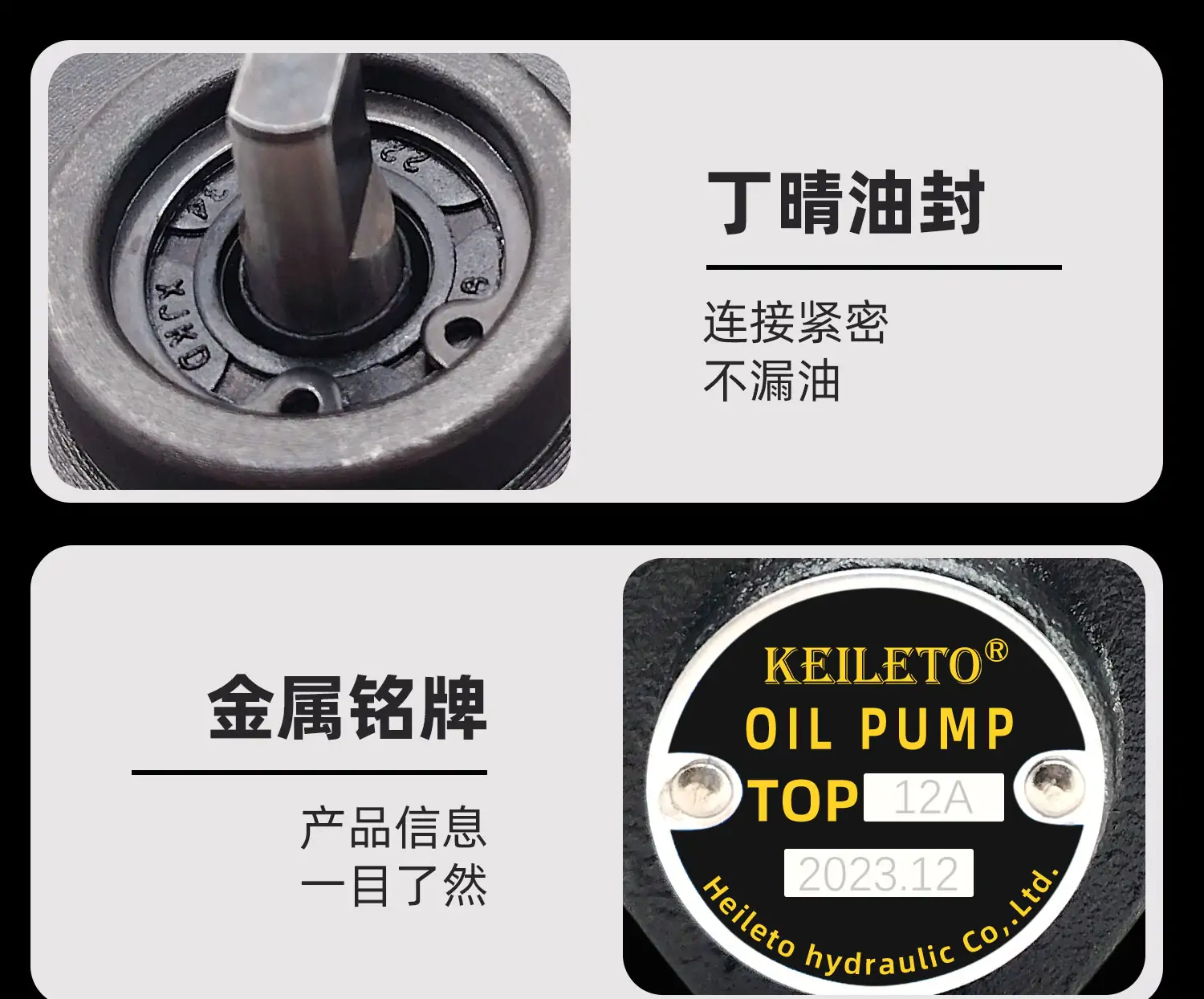

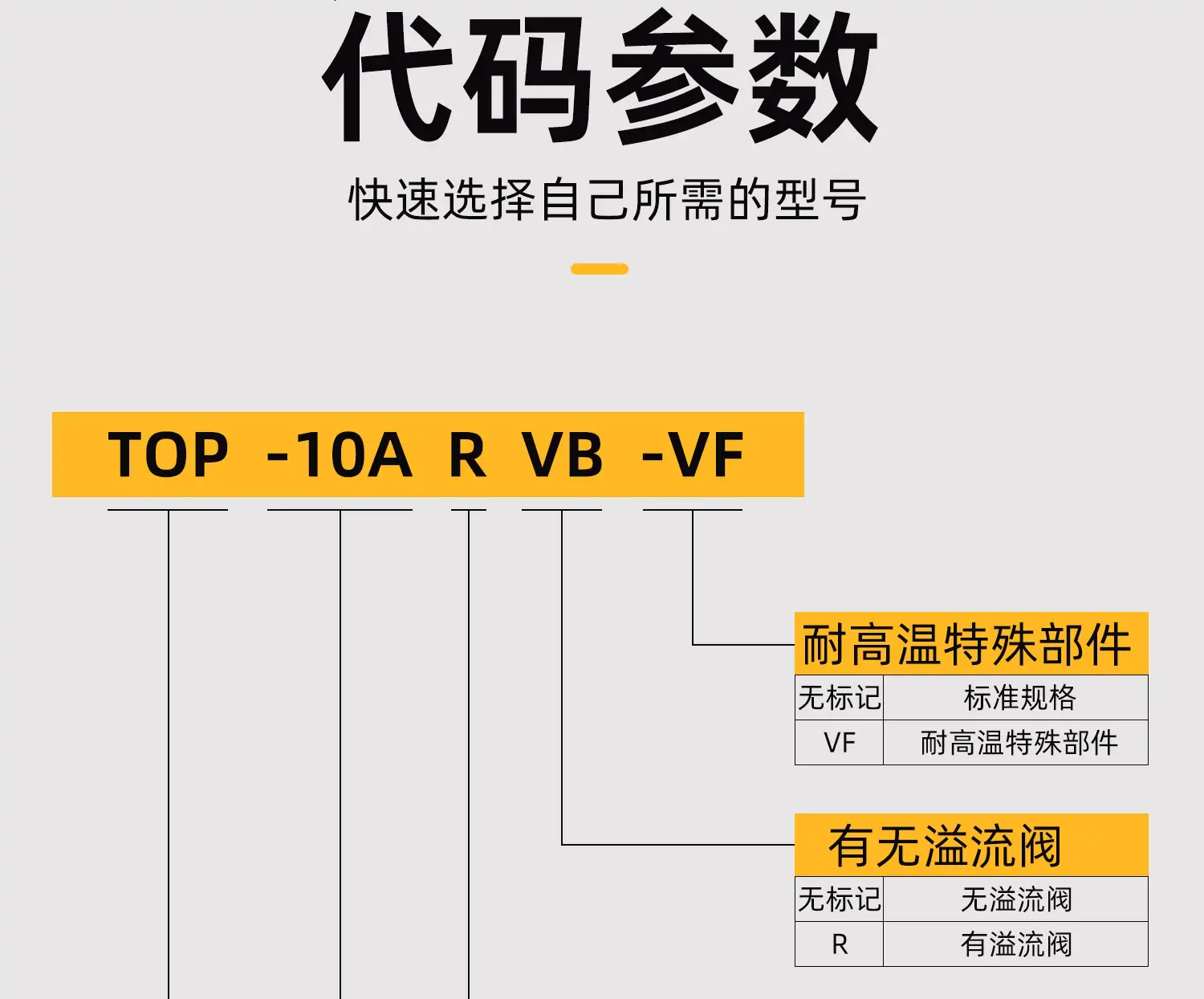

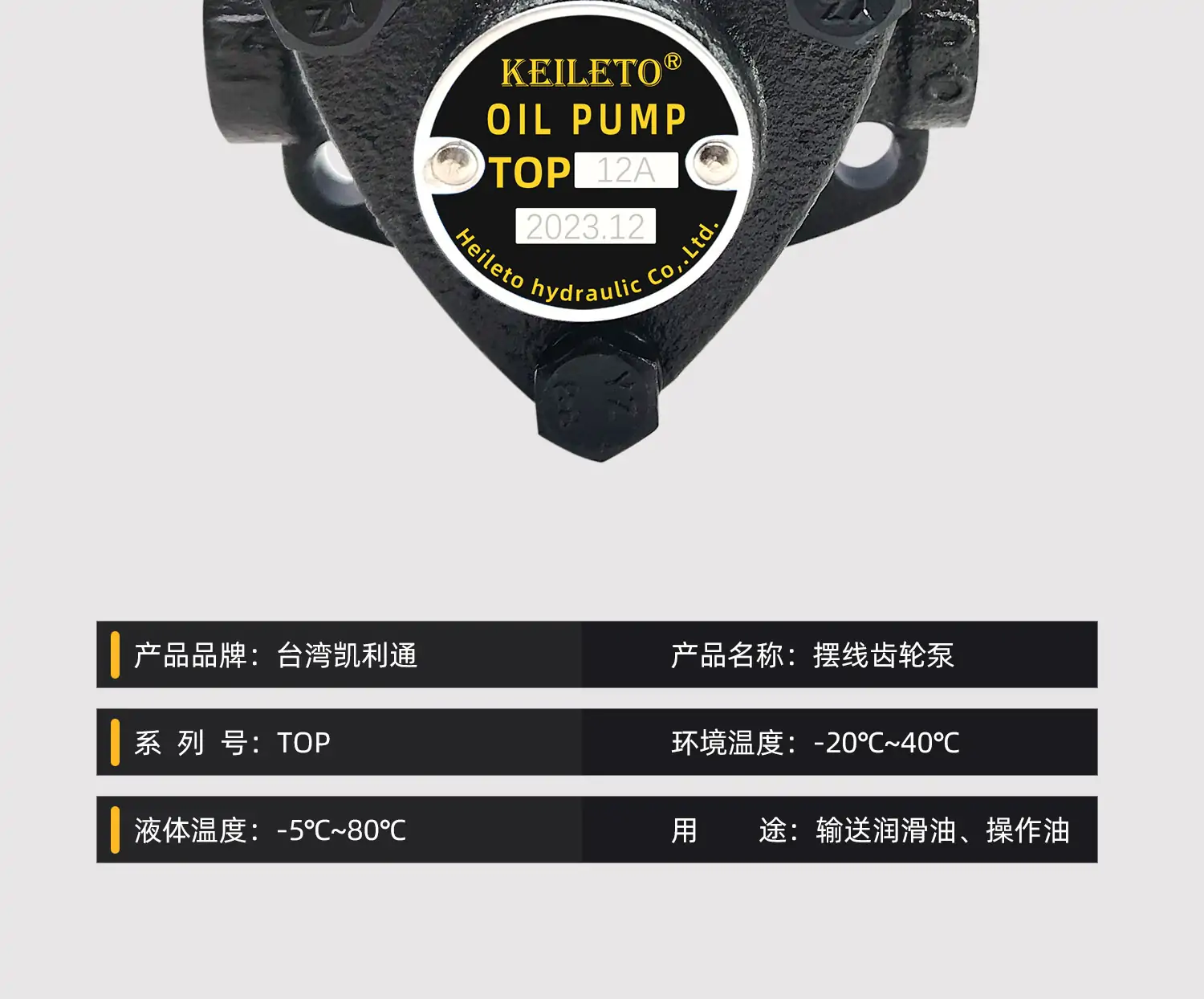

4. HG 内啮合齿轮泵、TOP 摆线齿轮泵

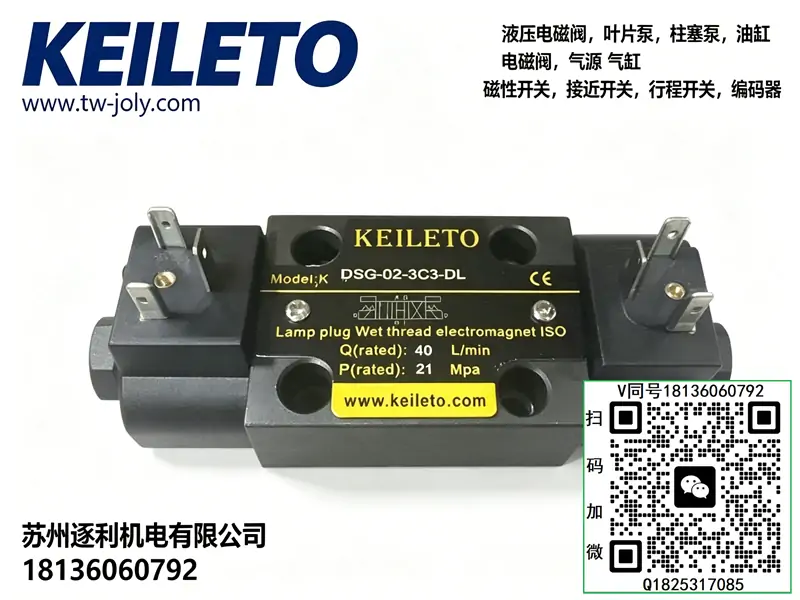

五、电磁换向阀

1. SWH-G02（6 通径）

二位单头：SWH-G02-B2-D24、SWH-G02-B3-D24、SWH-G02-B8-D24

三位双头：SWH-G02-C2-D24、SWH-G02-C3-D24、SWH-G02-C4-D24、SWH-G02-C60-D24

2. WE4-G03 裁断机专用阀

WE4-G03-B2-D24、WE4-G03-C4-D24

3. 力士乐 4WE6/4WE10 电磁换向阀

4WE6D60/EG24、4WE6E60/EG24、4WE6J60/EG24、4WE6H60/EG24

4WE10D60/EG24、4WE10E60/EG24、4WE10J60/EG24

4. 大流量电液换向阀 4WEH 系列

4WEH16E60-EG24NETZ5L、4WEH16G60-EG24NETZ5L、4WEH16J60-EG24NETZ5L

4WEH25D、4WEH25E、4WEH32D

六、压力控制阀（溢流 / 电磁溢流 / 比例溢流）

1. BGM 先导式溢流阀

BGM-03、BGM-06、BGM-10；BHGM-03、BHGM-06

调压档位：1 (0.7-7MPa)、2 (3.5-14MPa)、3 (7-25MPa)

2. 电磁溢流阀 SFD/SF/SDF/SD

SF-G06、SDF-G06、SD-G06、SFD-G06、SKF-G06、THF-G06

3. 远程调压阀 DG-01-B/C/H

七、全系列叠加阀（02/03 通径主流）

1. MRV 叠加式溢流阀

MRV-02P-1/2/3、MRV-02A-1/2/3、MRV-02B-1/2/3、MRV-02W

MRV-03P-1/2/3、MRV-03A-1/2/3、MRV-03B-1/2/3、MRV-03W

2. MTCV 叠加单向节流阀

MTCV-02A、MTCV-02B、MTCV-02W

MTCV-03A、MTCV-03B、MTCV-03W

MTCV-04A、MTCV-04B、MTCV-04W

MTCV-06A、MTCV-06B、MTCV-06W

3. MSCV 叠加抗衡平衡阀

MSCV-02A、MSCV-02B、MSCV-03A、MSCV-03B

MSCV-04A、MSCV-04B、MSCV-06A、MSCV-06B

4. ZDR 叠加减压阀

ZDR10DP1-40、ZDR10DP2-40/75YM、ZDR10DP3-40

ZDR10DA1-40、ZDR10DA2-40/15YM、ZDR10DA3-40/25YM

5. MPC 叠加液控单向阀

MPC-02A、MPC-02B、MPC-02W

MPC-03A、MPC-03B、MPC-03W

八、管式流量、单向阀

1. CIT 管式单向阀

CIT-02、CIT-03、CIT-04、CIT-06

2. 节流阀 TV、单向节流 TC

TV-02、TV-03

TC-02、TC-03

九、型号后缀通用释义

1. D24=DC24V 线圈；EW220=AC220V 交流线圈

2. FA1/FA2/FA3：油泵法兰安装规格

3. P/A/B/W：叠加阀油路代号（P 进油、A/B 执行、W 回油）

4. 02=6 通径、03=10 通径、04=16 通径、06=25 通径

5. FR：油泵右旋；L：左旋

6. 1/2/3：溢流阀调压压力区间

成套适配说明：SV20PA1-40为工业标准20通径大流量高压叠加式液控单向阀（液压锁），属于系统保压、油缸锁止专用精密阀件，采用锥阀零泄漏密封结构、外置控制泄压逻辑，具备保压零回落、承压极高、通流量大、解锁平稳无冲击、抗疲劳性能强等核心优势。完美适配VG32/VG46抗磨液压油，适配11KW~22KW大流量液压站、06通径重载阀组，可搭配DSG-06系列换向阀、PV2R3系列大排量叶片泵使用。主打40MPa超高压承压、零泄漏锁缸、大流量无压降、长效保压不泄压、解锁平稳，广泛用于大型模具锁模、重型工装夹紧、升降平台锁止、锻压设备保压、重载液压自锁回路，全文零品牌标准化，体例、参数、维保体系与站内全系液压元件完全统一。

一、型号逐位完整释义（行业通用标准编码）

• SV：系列代号，液控单向阀（液压锁），依靠控制油路压力反向解锁，实现单向保压锁止、反向可控通油
• 20：通径规格，20通径大流量阀体，适配重载大流量液压回路，通流能力强、管路压降极小
• P：油路机能，A→B正向自由导通、B→A反向锁止，控制口侧置匹配标准叠加油路布局
• A：标准安装形式，叠加板式安装，适配行业通用20通径叠加阀板，无需外接管路、装配规整
• 1：标准开启压力等级，正向开启压力0.3MPa，通油阻力低、空载动作无卡顿
• 40：压力等级代码，最高工作压力40MPa超高压，适配所有中高压、重载极限工况
• 同系列规格拓展释义
• SV20PB1-40：反向机能，B→A正向导通、A→B锁止，适配反向锁缸工况
• SV10PA1-30：10通径、31.5MPa常规高压款，适配中小流量高压锁止回路
• 带B后缀：带缓冲泄压结构，解锁冲击更小，适配高精度平稳工况
• 隐藏默认配置：高精度硬质合金锥阀芯、整体淬硬阀座、低弹力控制弹簧、一体式铸铁高压阀体、耐超高压FKM密封总成、阻尼缓冲流道；实现真正意义微漏级保压，长期高压锁模无回落，解锁响应迅速、动作无冲击，支持24小时连续高压保压、高频往复解锁作业，抗污染、抗高压冲击性能优异。
• 选型红线：本品为单向液压锁，仅锁定B腔压力，双向锁缸需搭配对向液控单向阀成对使用；40MPa超高压阀体严禁超压过载；大流量工况必须匹配20通径配套阀板与管路，小通径限流会造成发热、解锁卡顿；严禁阀芯带杂质锁止，会造成永久内泄、保压失效。

二、核心额定技术参数（站内统一工业标准）

• 通径规格：20通径大流量标准，适配重载液压系统叠加阀板，安装尺寸行业通用
• 最高工作压力：40MPa（400bar），超高压等级，覆盖绝大多数工业重载液压工况
• 正向开启压力：0.3MPa，低压即可顺畅导通，空载进给无阻力、无滞后
• 额定通流流量：0~180L/min，大流量通流、压降极低，适配PV2R3-116等大排量泵组
• 保压性能：锥阀面线密封结构，静态保压内泄量近乎为零，长时间锁模、夹紧无明显泄压回落
• 控制方式：液压内控解锁，依靠换向阀换向压力驱动控制活塞，顶开锥阀实现反向回油泄压
• 解锁压力：标准低压解锁，无需高压即可平稳开启，回程动作柔和无冲击震动
• 介质适配：ISO VG32/VG46抗磨液压油，适配常规工业液压介质，粘度适配区间20~400mm²/s
• 工作油温：-20℃~+80℃，最优稳定工况30~55℃，高低温环境密封性能稳定
• 适配泵组功率：11KW~22KW重载大流量液压站、高压变量泵系统
• 适配阀组：完美匹配06通径重载阀板、DSG-06系列电磁换向阀、大流量溢流阀、重载节流阀

三、专属工作原理（单向保压+可控解锁逻辑）

1、油缸伸出、正向导通工况

压力油由A口进入，油压克服0.3MPa开启压力顶开锥阀芯，顺畅流向B口进入油缸无杆腔，推动油缸伸出夹紧、锁模成型，全程通流阻力小、流量充足、动作快速平稳，无压力损耗。

2、工件保压、高压锁止工况

油缸到位负载建立压力后，A口卸压，锥阀芯在B腔高压油与弹簧作用下，紧密压紧阀座实现零泄漏密封；B腔高压油完全锁死，系统、泵组卸荷待机，油缸压力全程保持恒定，无泄压、无松动、无跑位，满足长时间高压保压工艺。

3、油缸缩回、控制解锁工况

换向阀换向，控制油路建立压力，推动内部控制活塞反向顶开锥阀芯，B腔高压油可顺畅回流A口、回油泄压，油缸平稳缩回复位；解锁过程缓冲平稳，无高压冲击、无抖动异响。

阀型核心定位：普通单向阀=无法反向解锁，只能单向导通；电磁球阀=耐压低、内泄大；SV20PA1-40液控单向阀=超高压零泄漏锁止、可控解锁、大流量重载适配，是重型设备长效保压、精准锁位的核心标配阀件。

四、同系列压力与通径选型对比

五、标准化叠加安装与调试步骤

1. 阀板精密清洁：彻底清理20通径重载阀板贴合面铁屑、油泥、杂质，检查阀板平面无划痕、无变形，更换全新密封垫片，杜绝叠装串压、渗漏、锁止失效。
2. 标准叠加装配：严格遵循叠加顺序，液控单向阀安装在换向阀与油缸之间，对准定位销平稳落阀，禁止暴力挤压阀体；固定螺栓对角分次均匀锁紧，防止阀体变形、阀芯卡滞。
3. 管路匹配对接：配套20通径大通径管路、接头，杜绝小通径限流；控制油路通畅无堵塞、无弯折，保证解锁压力充足、动作灵敏。
4. 系统充分排气：空载开机往复切换动作，彻底排空阀体内部、油缸、管路滞留空气，消除锁止不稳、解锁卡顿、动作抖动问题。
5. 空载动作测试：空载测试油缸伸出、缩回动作，确认正向导通顺畅、回程解锁灵敏，无卡滞、无迟滞、无异响。
6. 满载保压校验：设备满载升压至工艺压力，锁止保压10~20分钟，观察压力无回落、油缸无下沉、阀体无渗漏，即为保压合格。

六、高频现场故障排查（重载液控单向阀专属）

• 保压泄压快、油缸缓慢回落：锥阀阀座卡杂质、密封面拉伤、阀芯贴合不严；拆解清洗锥阀芯与阀座，去除杂质毛刺，拉伤严重更换阀芯总成。
• 油缸无法伸出、进给无力：正向开启压力不足、进油管路限流、阀芯卡滞闭合；排查大通径管路通畅性，清洗阀体流道，恢复阀芯灵活度。
• 无法解锁、油缸不回缩：控制油路堵塞、控制活塞卡滞、解锁压力不足；清理控制油路阻尼孔，拆解清洗控制活塞，排查换向阀换向压力。
• 解锁冲击大、回程抖动：无缓冲结构、系统压力过高、油路进气；适当降低待机保压余量，彻底排空系统空气，平稳解锁。
• 叠加面渗油、串压：螺栓锁紧不均、密封垫片老化破损、阀板平面变形；更换全新密封件，对角均匀锁紧螺栓，修复阀板平面度。
• 大流量工况发热严重：管路通径不匹配、长期节流限流；更换标准20通径大通径配件，消除节流损耗。

七、硬性使用禁忌与标准化维保规范

• 严禁超压运行：40MPa为极限承压，严禁长期超压作业，会直接压伤锥阀密封面、造成永久内泄报废。
• 严禁小通径混用：必须匹配20通径阀板、管路、接头，小通径限流会导致发热、动作卡顿、锁止失效。
• 严禁脏油工况运行：锥阀密封面精度极高，细微杂质是保压失效的核心诱因，必须定期更换液压油与精密滤芯。
• 严禁暴力拆装：禁止敲击、单边锁螺丝，极易造成阀体变形、阀芯卡死、密封精度损坏。
• 严禁单阀双向锁缸：单只SV20PA1仅能单向锁止，双向锁缸必须成对搭配使用，避免单侧泄压失效。
• 严禁长期高压憋压待机：极限压力长期锁止会加速密封老化、弹簧疲劳，需预留合理工艺压力余量。
• 标准维保周期：每1000小时检查保压稳定性、解锁灵敏度、阀体密封性；每3000小时拆解清洗锥阀芯、控制活塞与阻尼孔，更换全套密封件，校验锁止精度与解锁性能。
