KEILETO电磁阀MBRV-02P 02A 02B 液压叠加减压阀MBRV-03P 03A

品牌：KEILETO液压，产品线覆盖变量叶片泵、定量叶片泵、柱塞泵、齿轮泵、电磁换向阀、力士乐型换向阀、电液换向阀、叠加阀、压力控制阀、流量阀、管式单向节流阀、电磁调速阀，适配机床、注塑、裁断、工程机械液压系统

一、变量叶片泵系列

1. SVPF 低压变量叶片泵

SVPF-15-FA1、SVPF-15-FA2、SVPF-15-FA3

SVPF-20-FA1、SVPF-20-FA2、SVPF-20-FA3

SVPF-30-FA1、SVPF-30-FA2、SVPF-30-FA3

SVPF-40-FA1、SVPF-40-FA2、SVPF-40-FA3

2. NVP 中压变量叶片泵

NVP-30-FA2、NVP-30-FA3

NVP-40-FA2、NVP-40-FA3

3. VUP 微型变量叶片泵

VUP-08、VUP-12、VUP-15、VUP-20

4. VP+S / VP+PA 双联变量泵

VP20-20、VP30-30、VP40-40

二、定量高压叶片泵 PV2R 系列

PV2R1 单联

PV2R1-6-FR、PV2R1-8-FR、PV2R1-10-FR、PV2R1-12-FR

PV2R1-14-FR、PV2R1-17-FR、PV2R1-19-FR、PV2R1-23-FR

PV2R2 单联

PV2R2-26-FR、PV2R2-33-FR、PV2R2-41-FR、PV2R2-47-FR

PV2R2-53-FR、PV2R2-59-FR

PV2R3 单联

PV2R3-60-FR、PV2R3-76-FR、PV2R3-94-FR

PV2R 双联组合

PV2R12、PV2R13、PV2R23（排量自由搭配）

50T 低压定量叶片泵

50T-07、50T-12、50T-17、50T-20、50T-23、50T-36、50T-43

三、变量柱塞泵 AR 系列

AR16-FR01、AR22-FR01

控制型式：恒压、恒功率、两段压力、电磁卸载

四、齿轮泵全系列

1. HGP-1A 微型高压齿轮泵：HGP-1A-F0.8/1.2/2.5/4/6/8/10

2. CBF-F 外啮合齿轮泵：CBF-F10/F16/F25/F32/F40

3. CBF-E 叉车齿轮泵、CBK 高压齿轮泵

4. HG 内啮合齿轮泵、TOP 摆线齿轮泵

五、电磁换向阀

1. SWH-G02（6 通径）

二位单头：SWH-G02-B2-D24、SWH-G02-B3-D24、SWH-G02-B8-D24

三位双头：SWH-G02-C2-D24、SWH-G02-C3-D24、SWH-G02-C4-D24、SWH-G02-C60-D24

2. WE4-G03 裁断机专用阀

WE4-G03-B2-D24、WE4-G03-C4-D24

3. 力士乐 4WE6/4WE10 电磁换向阀

4WE6D60/EG24、4WE6E60/EG24、4WE6J60/EG24、4WE6H60/EG24

4WE10D60/EG24、4WE10E60/EG24、4WE10J60/EG24

4. 大流量电液换向阀 4WEH 系列

4WEH16E60-EG24NETZ5L、4WEH16G60-EG24NETZ5L、4WEH16J60-EG24NETZ5L

4WEH25D、4WEH25E、4WEH32D

六、压力控制阀（溢流 / 电磁溢流 / 比例溢流）

1. BGM 先导式溢流阀

BGM-03、BGM-06、BGM-10；BHGM-03、BHGM-06

调压档位：1 (0.7-7MPa)、2 (3.5-14MPa)、3 (7-25MPa)

2. 电磁溢流阀 SFD/SF/SDF/SD

SF-G06、SDF-G06、SD-G06、SFD-G06、SKF-G06、THF-G06

3. 远程调压阀 DG-01-B/C/H

七、全系列叠加阀（02/03 通径主流）

1. MRV 叠加式溢流阀

MRV-02P-1/2/3、MRV-02A-1/2/3、MRV-02B-1/2/3、MRV-02W

MRV-03P-1/2/3、MRV-03A-1/2/3、MRV-03B-1/2/3、MRV-03W

2. MTCV 叠加单向节流阀

MTCV-02A、MTCV-02B、MTCV-02W

MTCV-03A、MTCV-03B、MTCV-03W

MTCV-04A、MTCV-04B、MTCV-04W

MTCV-06A、MTCV-06B、MTCV-06W

3. MSCV 叠加抗衡平衡阀

MSCV-02A、MSCV-02B、MSCV-03A、MSCV-03B

MSCV-04A、MSCV-04B、MSCV-06A、MSCV-06B

4. ZDR 叠加减压阀

ZDR10DP1-40、ZDR10DP2-40/75YM、ZDR10DP3-40

ZDR10DA1-40、ZDR10DA2-40/15YM、ZDR10DA3-40/25YM

5. MPC 叠加液控单向阀

MPC-02A、MPC-02B、MPC-02W

MPC-03A、MPC-03B、MPC-03W

八、管式流量、单向阀

1. CIT 管式单向阀

CIT-02、CIT-03、CIT-04、CIT-06

2. 节流阀 TV、单向节流 TC

TV-02、TV-03

TC-02、TC-03

九、型号后缀通用释义

1. D24=DC24V 线圈；EW220=AC220V 交流线圈

2. FA1/FA2/FA3：油泵法兰安装规格

3. P/A/B/W：叠加阀油路代号（P 进油、A/B 执行、W 回油）

4. 02=6 通径、03=10 通径、04=16 通径、06=25 通径

5. FR：油泵右旋；L：左旋

6. 1/2/3：溢流阀调压压力区间

成套适配说明：MBRV-02P为工业标准02通径（NG6）叠加式P口直动减压阀，属于液压系统二次稳压、支路降压专用核心阀件，区别于MRV溢流阀的泄压稳压逻辑，本品为**主动降压、恒压输出**，可将系统高压稳定降至设备所需低压工况。采用叠加模块化结构、无外接管路、压力反馈自补偿设计，稳压精度高、压力波动小、动态响应平稳。完美适配VG32/VG46抗磨液压油，兼容全系02通径阀板、DSG-02系列电磁阀、MTCV-02W调速阀，适配0.75KW~7.5KW液压站。主打进高压出低压、负载压力恒定、不受主系统压力波动影响、叠加省空间、低速稳压无漂移，广泛用于工装低压夹紧、精密微速进给、仪表保护、辅助回路稳压、防止高压冲击精密元件场景，全文零品牌标准化，体例、参数、维保体系与站内全系液压元件完全统一。

一、型号逐位完整精准释义（行业标准编码）

• MBRV：系列代号，叠加式减压阀（Modular Back Pressure Reducing Valve），液压系统专用二次稳压、降压阀，自动补偿负载流量变化、恒定出口压力
• 02：通径规格，NG6标准02通径，适配最大40L/min中小流量回路，安装尺寸完全兼容02全系叠加阀组
• P：机能代码，P主油路减压稳压，对系统总进油P口进行降压稳压，输出恒定低压供给下游执行元件
• 同系列机能后缀拓展对照
• MBRV-02P：P口主油路减压，整站支路统一二次稳压（本款）
• MBRV-02A：A口单向减压，仅油缸伸出回路独立稳压降压
• MBRV-02B：B口单向减压，仅油缸缩回回路独立稳压降压
• MBRV-02W：A/B双向独立减压，双向执行回路分别稳压
• 默认核心配置：高精度压力感应阀芯、弹簧自适应补偿结构、内置阻尼稳压流道、一体式铸铁阀体、耐高压NBR密封总成；具备流量自适应稳压特性，负载大小变化时出口压力几乎无波动，抗污染、抗震动、长期运行压力漂移极低，支持24小时连续稳压作业。
• 选型红线：MBRV是减压阀、MRV是溢流阀，二者功能完全相反；MBRV-02P只降压、不保压、不溢流，入口压力必须高于设定出口压力方可稳压；02通径上限40L/min，大流量易造成稳压失效、发热；不可倒装错装，否则无减压效果、油路直通高压。

二、核心额定技术参数（统一工业标准）

• 通径规格：NG6 / ISO4401 02标准通径，适配全系02通径叠加阀板、阀组
• 最高入口压力：25MPa，适配绝大多数中低压工业液压系统
• 额定流量：0~40L/min，最优稳压流量区间5~35L/min
• 标准调压范围：0.3~7.0MPa，多档位细分调节，满足各类低压精密工况
• 稳压精度：负载变化压力波动≤±0.1MPa，稳压线性细腻、无压力跳变
• 压降特性：入口压力波动时，出口自动补偿，保持恒定输出压力
• 调节方式：顶部螺杆无级微调，可加装锁母防震动偏移，调压稳定不跑压
• 介质适配：ISO VG32/VG46抗磨液压油，介质粘度20~400mm²/s
• 工作油温：-20℃~+80℃，最优稳定工况30~55℃
• 密封材质：标准NBR耐油密封，可选FKM耐高温密封适配高温工况
• 适配泵组：0.75KW~7.5KW变量/定量泵中小型液压站

三、专属工作原理（减压稳压核心逻辑）

1、初始通油状态

主系统高压油从P口进入阀体，阀芯初始开口最大，油液低损耗直通下游回路，设备正常动作进给。

2、压力建立自适应减压

下游负载升高、出口压力接近设定值，阀芯感应压力反馈，自动减小节流开口，通过节流压差抵消入口高压，将出口压力稳定锁死在设定数值；无论主系统压力高低波动，下游始终保持恒定低压。

3、负载动态补偿稳压

设备进给、保压、空载切换时，流量动态变化，阀体依靠弹簧与阀芯压力平衡实时微调开口大小，自动补偿流量变化带来的压力衰减，杜绝低压工况压力忽高忽低，保证精密动作稳定。

阀型核心区分：MRV溢流阀=超压泄压、稳压主系统；MBRV减压阀=高压转低压、稳压下游支路；需要低压精密工况、保护精密油缸、防止高压冲击，必须使用MBRV减压阀，不可用溢流阀替代。

四、MBRV与MRV阀型功能精准对比

五、标准化叠加安装与精准调试步骤

1. 阀板清洁预处理：彻底清理02阀板贴合面铁屑、油泥、杂质，检查板面平整无划痕，更换全新密封垫片，杜绝叠装串压、渗漏、稳压失效。
2. 标准叠加装配：叠加顺序严格遵循「溢流阀在上、减压阀居中、换向阀在下」，对准定位销平稳落阀，禁止暴力挤压阀体；固定螺栓对角分次均匀锁紧，防止阀体变形、阀芯卡滞。
3. 系统排气：空载开机往复换向，彻底排空阀体内部、管路空气，消除压力波动、稳压不稳、动作抖动问题。
4. 初始归零预调：开机前完全松开调压螺丝，保证出口初始压力为零，保护下游精密液压元件免受高压冲击。
5. 逐级精细调压：空载运行稳定后，每次1/4圈小幅升压，间隔30秒观察出口压力表，逐级调至工艺所需低压值，预留0.2~0.3MPa稳压余量。
6. 满载稳压复检：设备满载运行20分钟，观察主压波动时支路低压恒定无漂移、阀体无发热异响、无渗漏，锁紧调压螺母，调试合格。

六、高频现场故障排查（减压阀专属）

• 出口压力降不下来、高压直通：阀芯卡滞常开、阻尼孔堵塞、调压弹簧卡死；拆解清洗阀芯与稳压阻尼孔，清理油泥杂质，修复阀芯活动间隙。
• 压力稳压差、忽高忽低：系统进气、阀芯磨损、反馈压力不稳；彻底排空系统空气，清洗阀芯阀体，磨损严重更换阀芯组件。
• 调不上压力、低压无力：调压弹簧疲劳、阀芯行程不足、节流口无法缩小；更换高强度调压弹簧，校正阀芯行程，清洗阀体流道。
• 负载一动就掉压：流量超额定上限、阀芯自适应补偿失效；降低支路流量匹配额定参数，精细清洗压力反馈油路。
• 叠加面渗油串压：螺栓锁紧不均、密封垫片老化、阀板平面变形；更换全新密封件，对角均匀锁紧螺栓，修复阀板平面度。
• 阀体异常发热：长期小开度节流、进出口压差过大；合理分配系统压力，避免超大压差长期降压工况。

七、硬性使用禁忌与标准化维保规范

• 严禁进出口接反：必须P口进高压、下游出低压，接反直接失去减压功能，高压直通损坏精密工装。
• 严禁无压差调压：入口压力低于设定出口压力时无法稳压，必须保证入口始终高于出口0.5MPa以上。
• 严禁超流量使用：40L/min额定流量上限，大流量工况会导致稳压失效、压力漂移、阀体高温。
• 严禁脏油运行：阀芯反馈阻尼孔微小，杂质极易堵塞，直接导致减压失效、压力失控，必须定期换油换芯。
• 严禁暴力调压：大幅度猛调会造成压力冲击、阀芯卡滞、稳压精度损坏，必须小幅渐进微调。
• 严禁单边锁螺丝：叠加阀必须对角均匀锁紧，防止阀体扭曲、阀芯卡死、端面漏油。
• 标准维保周期：每1000小时检查出口压力稳定性、负载稳压精度、阀体密封性；每3000小时拆解清洗阀芯、阻尼孔与压力反馈流道，更换全套密封件，保障长期稳压性能。

本文由苏州逐利机电整理发布，如需转载请浏览来源及出处，原文地址：http://www.tw-joly.com/yyf/1369.html

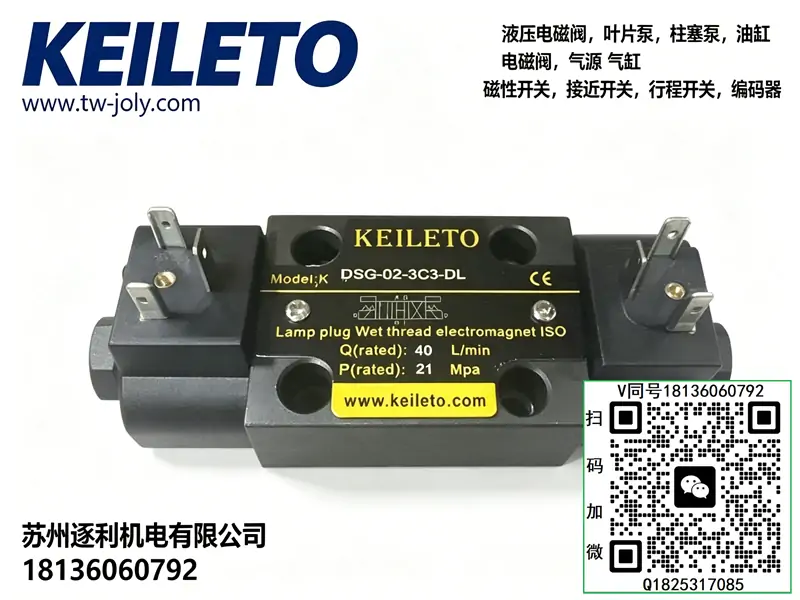

上一篇：KEILETO电磁阀DSG-02-3C2-DL-D24 DSG-02-3C60/C4/C3/2B2-LW-A220
