KEILETO电磁阀 MTCV-02W MTC-02A 叠加式节流阀 MTCV-03W 03A

品牌：KEILETO液压，产品线覆盖变量叶片泵、定量叶片泵、柱塞泵、齿轮泵、电磁换向阀、力士乐型换向阀、电液换向阀、叠加阀、压力控制阀、流量阀、管式单向节流阀、电磁调速阀，适配机床、注塑、裁断、工程机械液压系统

一、变量叶片泵系列

1. SVPF 低压变量叶片泵

SVPF-15-FA1、SVPF-15-FA2、SVPF-15-FA3

SVPF-20-FA1、SVPF-20-FA2、SVPF-20-FA3

SVPF-30-FA1、SVPF-30-FA2、SVPF-30-FA3

SVPF-40-FA1、SVPF-40-FA2、SVPF-40-FA3

2. NVP 中压变量叶片泵

NVP-30-FA2、NVP-30-FA3

NVP-40-FA2、NVP-40-FA3

3. VUP 微型变量叶片泵

VUP-08、VUP-12、VUP-15、VUP-20

4. VP+S / VP+PA 双联变量泵

VP20-20、VP30-30、VP40-40

二、定量高压叶片泵 PV2R 系列

PV2R1 单联

PV2R1-6-FR、PV2R1-8-FR、PV2R1-10-FR、PV2R1-12-FR

PV2R1-14-FR、PV2R1-17-FR、PV2R1-19-FR、PV2R1-23-FR

PV2R2 单联

PV2R2-26-FR、PV2R2-33-FR、PV2R2-41-FR、PV2R2-47-FR

PV2R2-53-FR、PV2R2-59-FR

PV2R3 单联

PV2R3-60-FR、PV2R3-76-FR、PV2R3-94-FR

PV2R 双联组合

PV2R12、PV2R13、PV2R23（排量自由搭配）

50T 低压定量叶片泵

50T-07、50T-12、50T-17、50T-20、50T-23、50T-36、50T-43

三、变量柱塞泵 AR 系列

AR16-FR01、AR22-FR01

控制型式：恒压、恒功率、两段压力、电磁卸载

四、齿轮泵全系列

1. HGP-1A 微型高压齿轮泵：HGP-1A-F0.8/1.2/2.5/4/6/8/10

2. CBF-F 外啮合齿轮泵：CBF-F10/F16/F25/F32/F40

3. CBF-E 叉车齿轮泵、CBK 高压齿轮泵

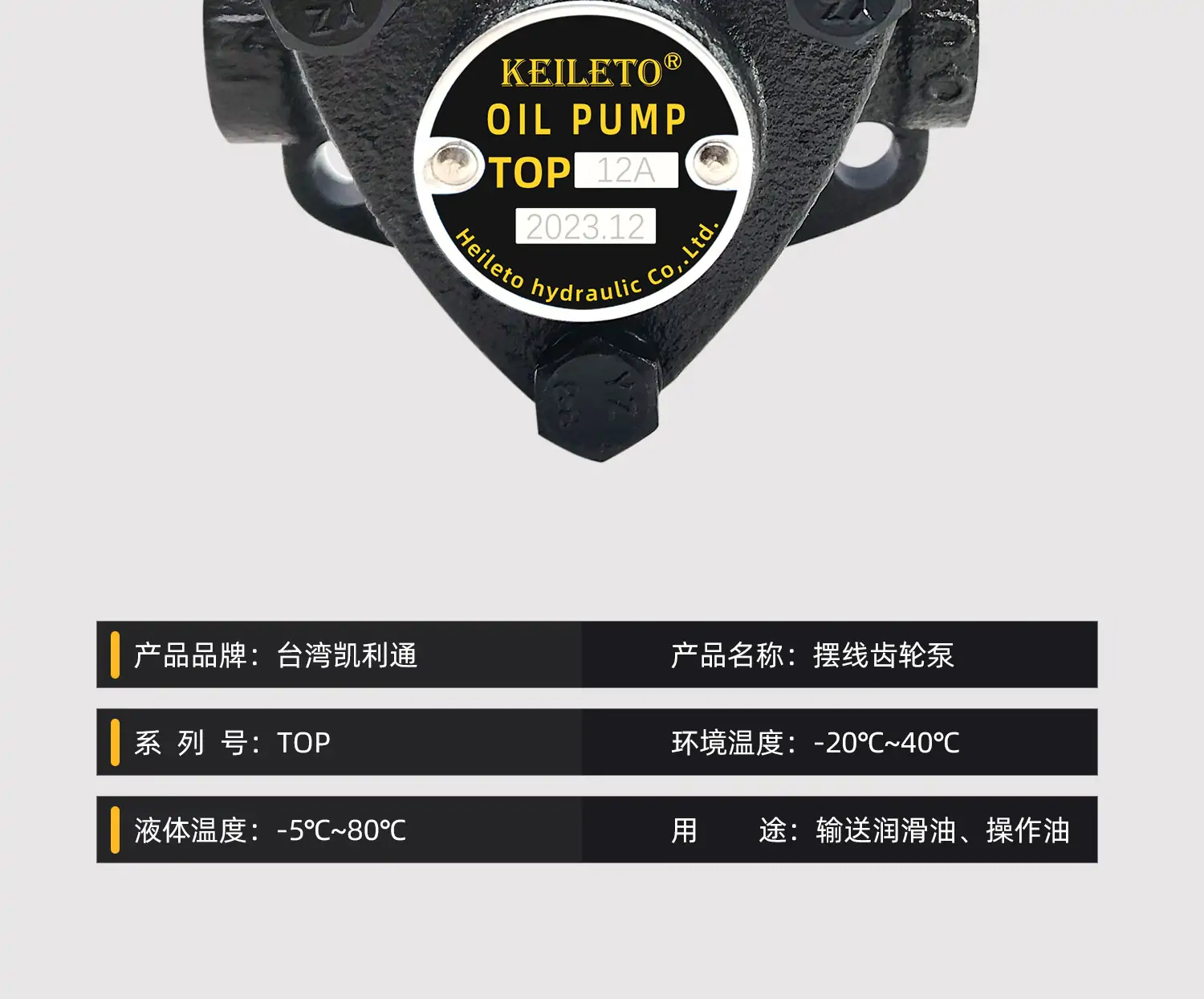

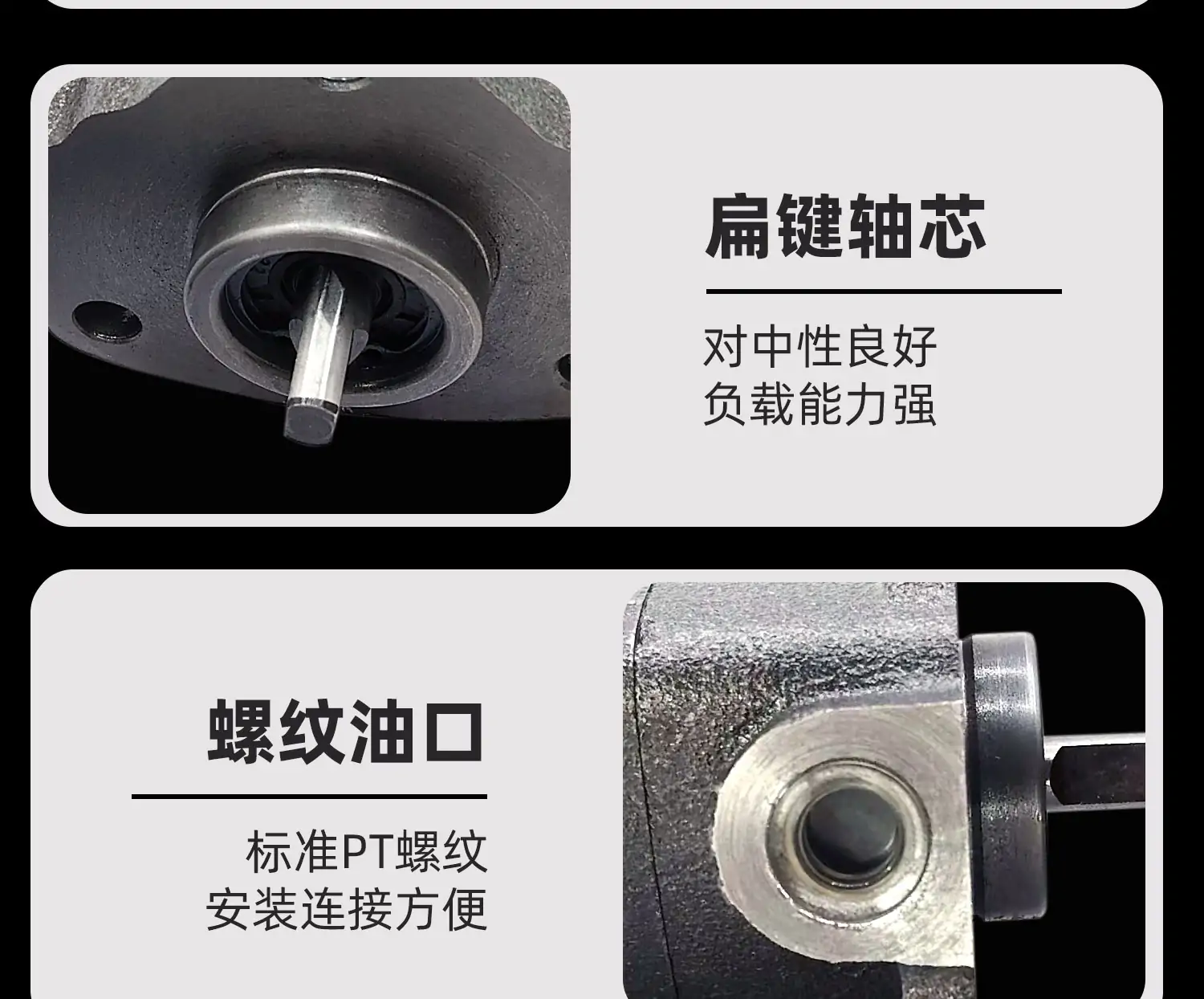

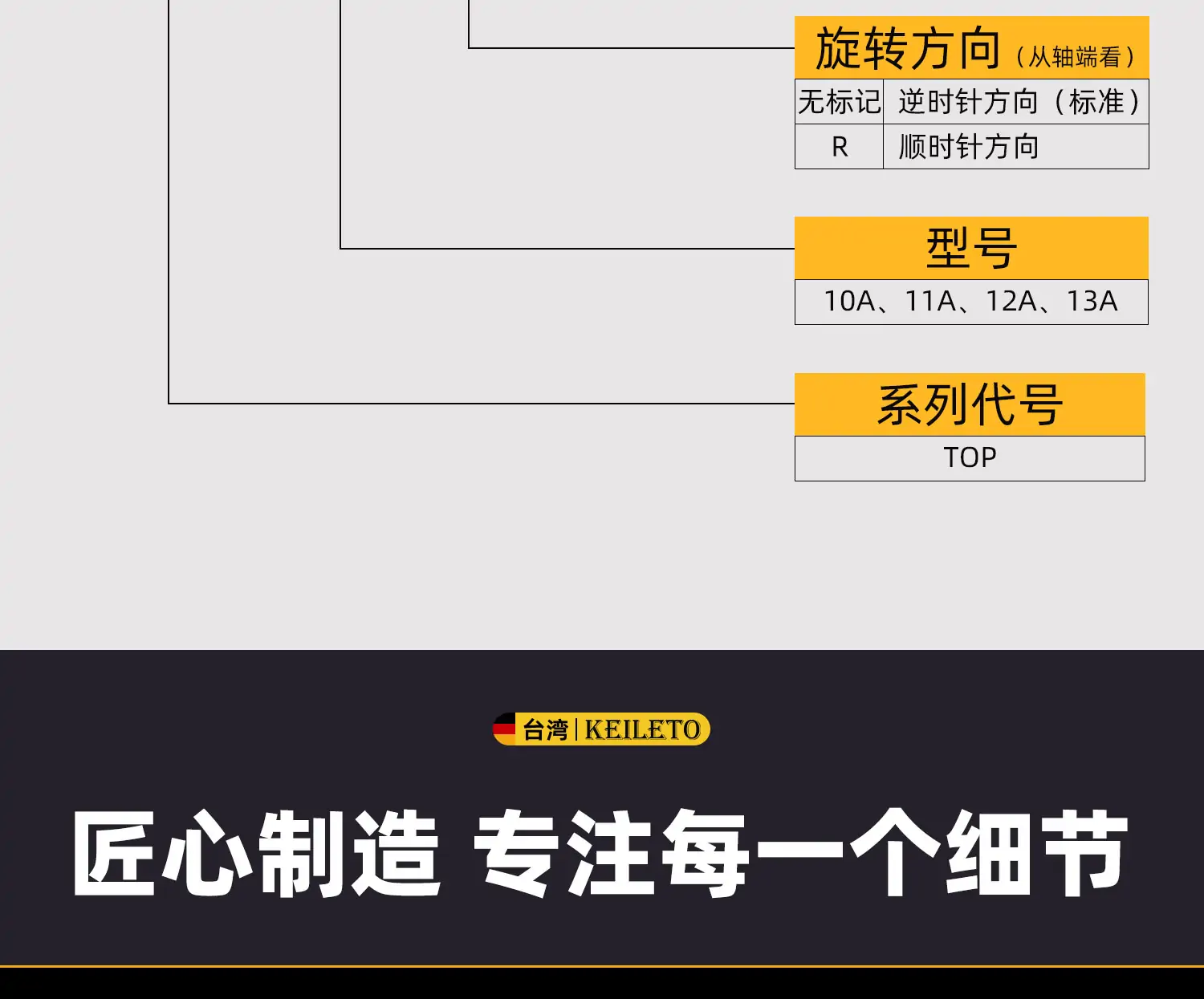

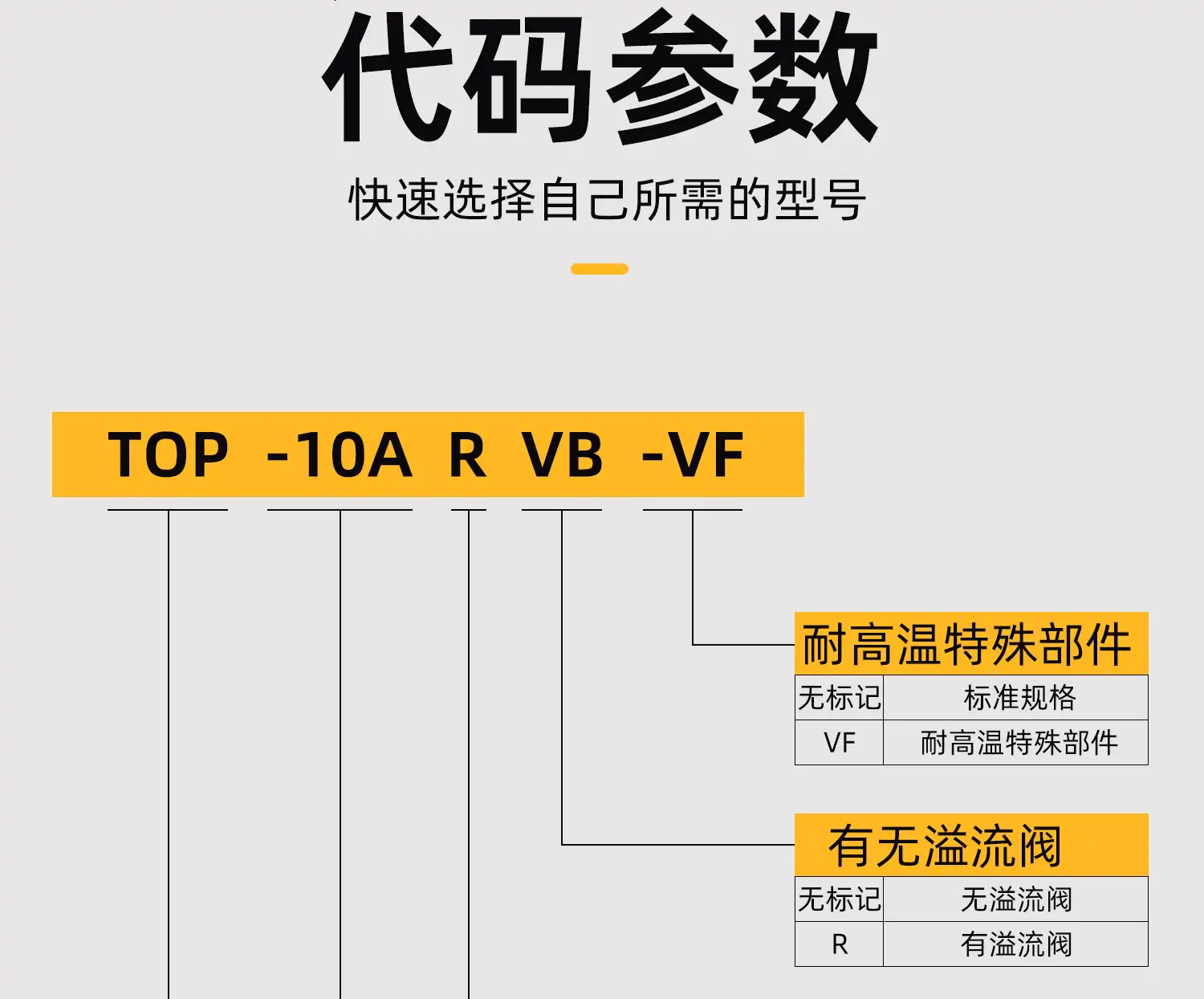

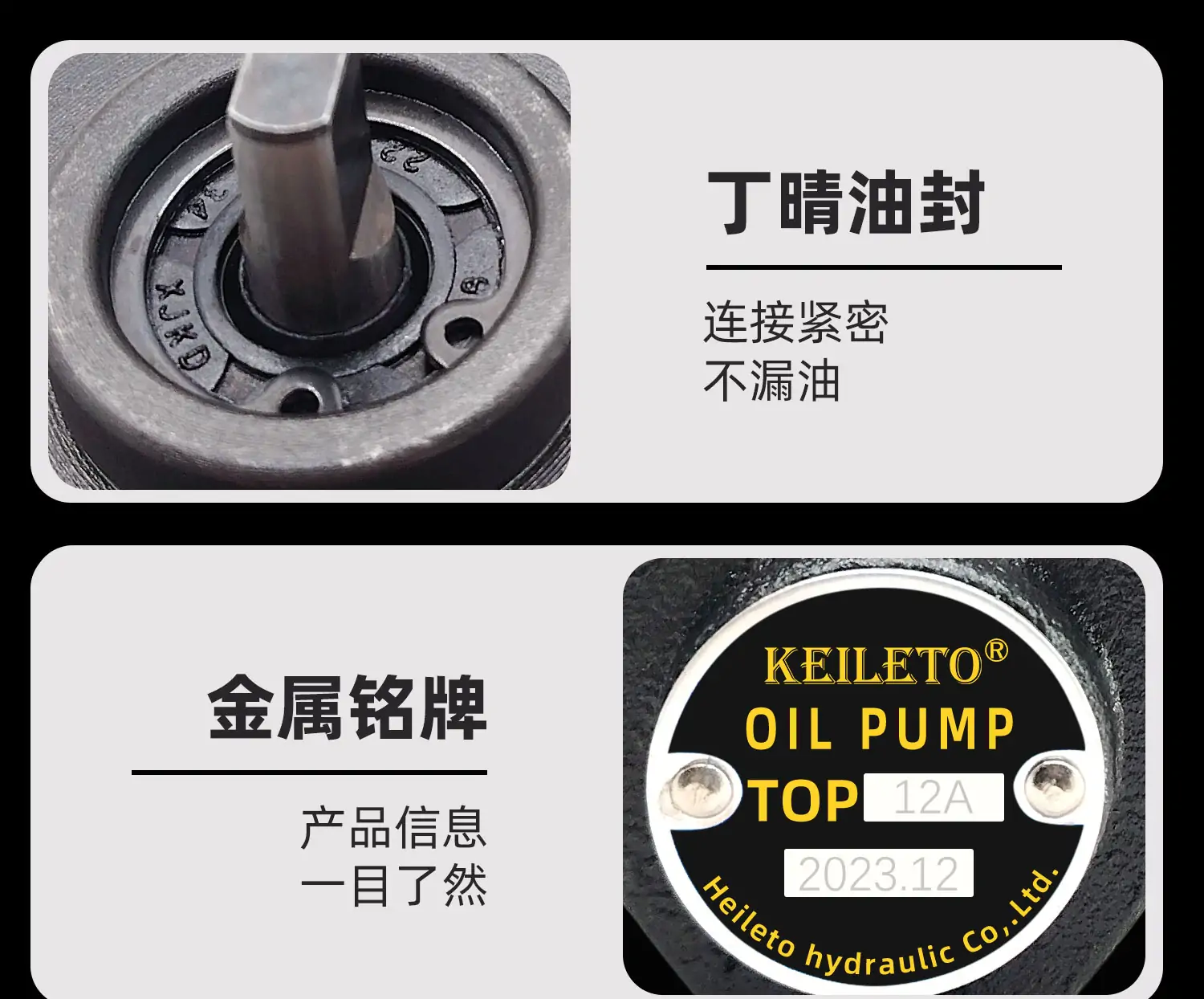

4. HG 内啮合齿轮泵、TOP 摆线齿轮泵

五、电磁换向阀

1. SWH-G02（6 通径）

二位单头：SWH-G02-B2-D24、SWH-G02-B3-D24、SWH-G02-B8-D24

三位双头：SWH-G02-C2-D24、SWH-G02-C3-D24、SWH-G02-C4-D24、SWH-G02-C60-D24

2. WE4-G03 裁断机专用阀

WE4-G03-B2-D24、WE4-G03-C4-D24

3. 力士乐 4WE6/4WE10 电磁换向阀

4WE6D60/EG24、4WE6E60/EG24、4WE6J60/EG24、4WE6H60/EG24

4WE10D60/EG24、4WE10E60/EG24、4WE10J60/EG24

4. 大流量电液换向阀 4WEH 系列

4WEH16E60-EG24NETZ5L、4WEH16G60-EG24NETZ5L、4WEH16J60-EG24NETZ5L

4WEH25D、4WEH25E、4WEH32D

六、压力控制阀（溢流 / 电磁溢流 / 比例溢流）

1. BGM 先导式溢流阀

BGM-03、BGM-06、BGM-10；BHGM-03、BHGM-06

调压档位：1 (0.7-7MPa)、2 (3.5-14MPa)、3 (7-25MPa)

2. 电磁溢流阀 SFD/SF/SDF/SD

SF-G06、SDF-G06、SD-G06、SFD-G06、SKF-G06、THF-G06

3. 远程调压阀 DG-01-B/C/H

七、全系列叠加阀（02/03 通径主流）

1. MRV 叠加式溢流阀

MRV-02P-1/2/3、MRV-02A-1/2/3、MRV-02B-1/2/3、MRV-02W

MRV-03P-1/2/3、MRV-03A-1/2/3、MRV-03B-1/2/3、MRV-03W

2. MTCV 叠加单向节流阀

MTCV-02A、MTCV-02B、MTCV-02W

MTCV-03A、MTCV-03B、MTCV-03W

MTCV-04A、MTCV-04B、MTCV-04W

MTCV-06A、MTCV-06B、MTCV-06W

3. MSCV 叠加抗衡平衡阀

MSCV-02A、MSCV-02B、MSCV-03A、MSCV-03B

MSCV-04A、MSCV-04B、MSCV-06A、MSCV-06B

4. ZDR 叠加减压阀

ZDR10DP1-40、ZDR10DP2-40/75YM、ZDR10DP3-40

ZDR10DA1-40、ZDR10DA2-40/15YM、ZDR10DA3-40/25YM

5. MPC 叠加液控单向阀

MPC-02A、MPC-02B、MPC-02W

MPC-03A、MPC-03B、MPC-03W

八、管式流量、单向阀

1. CIT 管式单向阀

CIT-02、CIT-03、CIT-04、CIT-06

2. 节流阀 TV、单向节流 TC

TV-02、TV-03

TC-02、TC-03

九、型号后缀通用释义

1. D24=DC24V 线圈；EW220=AC220V 交流线圈

2. FA1/FA2/FA3：油泵法兰安装规格

3. P/A/B/W：叠加阀油路代号（P 进油、A/B 执行、W 回油）

4. 02=6 通径、03=10 通径、04=16 通径、06=25 通径

5. FR：油泵右旋；L：左旋

6. 1/2/3：溢流阀调压压力区间

成套适配说明：MTCV-02W为工业标准02通径NG6叠加式双向单向节流阀，属于集成叠加型流量控制元件，阀体A、B双油路独立配备节流调节与单向旁路结构，无需外接管路，直接叠装在电磁换向阀下方，简化阀组布局、减少渗漏点。可分别独立调节油缸伸出、缩回两路进给速度，正向节流限速、反向单向直通无背压，适配中小流量精密调速回路，完美兼容VG32/VG46抗磨液压油，可搭配DSG-02系列换向阀、0.75KW~7.5KW全系02通径液压站使用。主打双向独立调速、叠加省空间、回程无阻力、低速平稳无爬行、拆装维保便捷，广泛用于工装精密压合、小型自动化往复进给、模具微调、机械手微速动作设备，全文零品牌化，体例、参数、维保体系与站内所有液压元件完全统一。

一、型号逐位完整释义（行业通用标准编码）

• MTCV：系列代号，叠加式单向节流阀（Module Throttle Check Valve），模块化叠加安装结构，集成节流针阀+单向阀并联油路
• 02：通径规格，NG6（CETOP 3标准02通径），适配最大40L/min中小流量回路，安装油孔尺寸与02系列换向阀完全通用
• W：双向节流机能，A、B两条执行油路各带一套独立节流调节机构，可分别控制油缸伸出、缩回双向速度；配套A仅A口节流、B仅B口节流两种单路规格
• 常用后缀选配拓展释义
• X/O：出口节流控制（回油节流），低速稳定性更佳，加工进给工况首选
• Y/I：进口节流控制（进油节流），适合轻载低速微调场景
• K：带锁紧调节旋钮，调好速度后锁死，避免震动偏移速度
• 20：标准20系列优化阀芯，节流线性细腻，微流量调节无跳变
• 隐藏默认配置：双组锥形精密节流针阀、弹簧式单向阀总成、一体式铸铁阀体、耐高压NBR密封套件、防滑多圈调节旋钮；节流口三角槽优化设计，低速无爬行、流量调节线性度高，单向阀开启压力低、回程通油阻力极小，支持24h连续往复调速作业，抗轻微油污杂质、长期速度漂移量低。
• 选型红线：本品为非压力补偿节流阀，负载变化会轻微改变进给速度，超高精度定速工况需搭配调速阀；02通径最大承载流量40L/min，超过流量会产生严重节流发热、速度失控；叠加装配顺序必须遵循：溢流阀→换向阀→本节流阀→油缸，不可颠倒叠放顺序。

二、核心额定技术参数（站内统一对标）

• 通径标准：NG6 / CETOP 3 02叠加标准，阀板油孔与DSG-02全系列通用互换
• 最高工作压力：25MPa，适配低压、中压全系02通径液压系统
• 额定控制流量：0~40L/min，双向独立无级调节，单路最大40L/min
• 单向阀开启压力：0.05MPa，回程通油背压极低，油缸复位无迟滞卡顿
• 调节方式：顶部两端独立手动旋钮，顺时针旋入关小节流、减小流量；逆时针旋出开大节流、提升流量；带锁款可旋钮尾部锁紧定位
• 介质适配：ISO VG32/VG46矿物抗磨液压油，介质粘度区间20~400mm²/s
• 工作油温：-20℃ ~ +80℃，常规最优运行区间30~55℃
• 整机重量：约1.35kg，结构紧凑，叠加后不额外占用横向安装空间

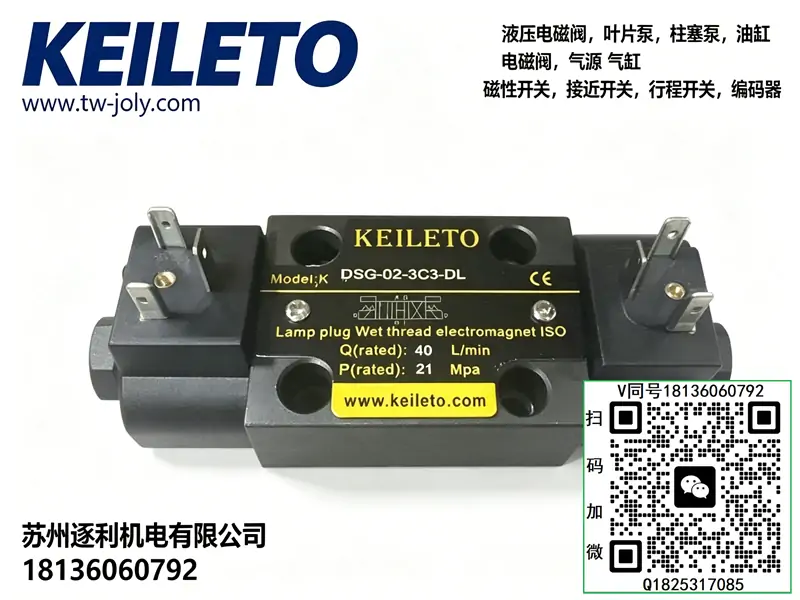

• 适配阀组与泵组：完美匹配DSG-02-3C2换向阀、02通径叠加阀板、PVF低压变量泵、0.75KW~7.5KW中小型液压站

三、双向节流专属工作原理（W机能双路独立调速逻辑）

1、油缸伸出（P→A供油，A路节流调速）

压力油从P口进入A油路，单向阀受油压压紧闭合，油液必须经过A侧锥形节流口流通；旋转A端调节旋钮改变节流开口大小，精准控制无杆腔进油流量，稳定调节油缸伸出进给速度，满足慢速压合、精密加工工艺需求。

2、油缸缩回（B→T回油，B路节流调速）

换向阀切换后，油缸有杆腔B口回油，B侧单向阀闭合，回油经过B侧节流口限流，独立控制缩回速度；两路调节互不干涉，可实现慢进慢退、慢进快退、快进慢退任意速度组合。

3、回程直通旁路（反向自由回油）

油液反向回流时，油压顶开对应油路单向阀，节流口完全旁路，油液无节流、无背压快速通过；仅单向进给方向限速，回程不产生额外节流损耗，降低系统温升、提升作业节拍效率。

阀型核心区分：MTCV-02A仅控制A路、MTCV-02B仅控制B路；MTCV-02W双向双路独立调速，单阀同时管控伸、缩双行程速度，一套叠加阀即可完成双向速度调节，省去两路管式节流阀配管，阀组结构极简整洁。

四、MTCV-02系列规格横向选型对比

五、标准化叠加安装与精准调速调试步骤

1. 阀板清洁预处理：彻底清理02通径叠加阀板上下贴合平面，清除铁屑、油泥、杂质，保证密封垫片平整无破损，杜绝叠装后串压、端面渗油。
2. 分层叠加装配：严格遵循叠装顺序，本阀放置在换向阀下层、油缸接口上层，对准阀板定位销平稳放置，不可强行挤压阀体；固定螺栓对角分次均匀锁紧，单次锁紧力矩保持一致，防止阀体变形卡滞节流阀芯。
3. 系统注油排气：整机加注洁净VG46液压油，空载往复切换换向阀10次以上，排空阀体节流孔、单向阀内部滞留空气，消除低速爬行、速度波动故障。
4. 初始全开预调：将A、B两端调节旋钮全部逆时针旋至最大开度，节流口完全打开，空载测试油缸伸、缩动作顺畅无卡滞后，再分段减速微调。
5. 双向分段调速：单独调节A旋钮控制伸出速度、单独调节B旋钮控制缩回速度，单次微调1/4圈，间隔10秒观察油缸匀速状态，缓慢调至工艺规定进给速度；带锁款调好后旋紧尾部锁母固定旋钮。
6. 满载热态复检：设备满载连续往复运行30分钟，复测双向速度无漂移、阀体无异常发热、叠加结合面无渗漏，调试流程完成。

六、高频现场故障排查（叠加节流阀专属）

• 速度调不动、快慢无变化：节流微孔被油泥、生料带碎屑堵塞，节流针阀卡死；拆解阀体两端调节组件，清洗节流三角槽与单向阀油路，过滤更换系统液压油。
• 低速爬行、动作忽快忽慢：系统残留空气、油液粘度不匹配、节流口细微杂质；彻底循环排气，更换标准VG46抗磨油，深度清洗阀体内部油路。
• 回程缓慢、复位无力：对应油路单向阀卡滞无法全开，单向阀弹簧疲劳、阀芯粘杂质；拆解清洗单向阀组件，弹簧失效直接更换配套单向阀配件。
• 叠加面渗油、串压：固定螺栓锁紧不均、密封垫片破损、阀板贴合面有划痕；更换全新密封垫片，对角均匀重新锁紧全部固定螺栓，修复阀板平面划痕。
• 运行温升过高、速度持续变慢：系统流量超过40L/min额定上限、长期小开度节流；更换03大通径节流阀匹配大流量泵组，适度开大节流口降低节流压差发热。
• 调好速度运行一段时间自动偏移：无锁紧旋钮型号，设备震动导致调节旋钮自转；更换带K锁紧款阀体，或调试完成后加装防松垫片固定调节螺杆。

七、硬性使用禁忌与标准化维保规范

• 严禁超流量长期使用：02通径额定最大流量40L/min，大流量工况强行使用会造成节流口冲蚀、阀体高温变形、调速精度永久损坏。
• 严禁颠倒叠加顺序：不可放置在换向阀上方，会导致换向冲击直接冲击节流阀芯，加剧内部磨损、缩短阀体使用寿命。
• 严禁暴力旋转调节旋钮：强行用力顶死节流螺杆会拉伤锥形节流密封面，造成调速失效、无法精准控速。
• 严禁脏油长期运行：节流三角槽间隙极小，细微金属碎屑、油泥极易堵塞节流孔，必须按期更换液压油与吸回油滤芯。
• 严禁单边锁紧固定螺栓：对角分次均匀锁紧是叠加阀装配硬性要求，单边受力会使阀体扭曲、阀芯卡死、端面漏油。
• 维保周期：每1000小时检查双向速度稳定性、叠加面密封性、调节旋钮定位效果；每3000小时完整拆解清洗节流针阀、单向阀总成，更换全套密封垫片，与02通径叠加阀组同步维保。
