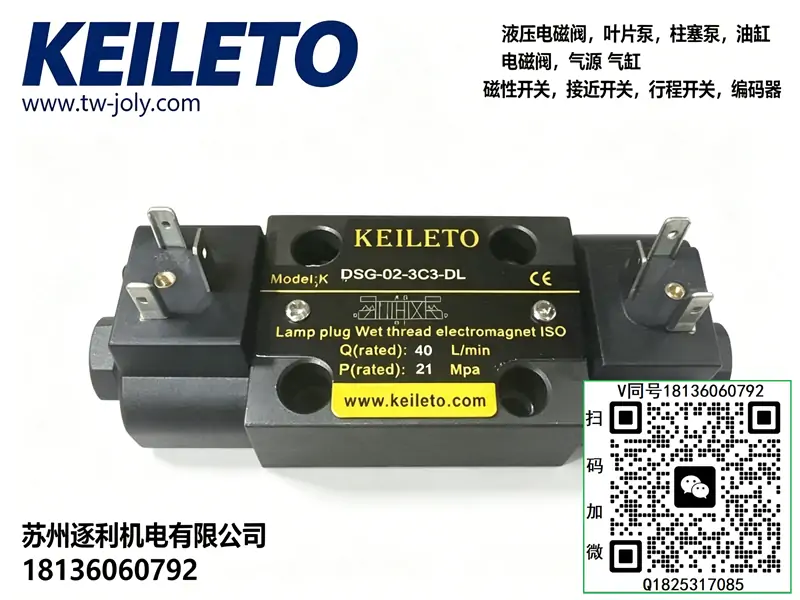

KEILETO电磁换向阀DSG-02-3C2/3C4/3C3-DL/LW 03 2B2 3C6

品牌：KEILETO液压，产品线覆盖变量叶片泵、定量叶片泵、柱塞泵、齿轮泵、电磁换向阀、力士乐型换向阀、电液换向阀、叠加阀、压力控制阀、流量阀、管式单向节流阀、电磁调速阀，适配机床、注塑、裁断、工程机械液压系统

一、变量叶片泵系列

1. SVPF 低压变量叶片泵

SVPF-15-FA1、SVPF-15-FA2、SVPF-15-FA3

SVPF-20-FA1、SVPF-20-FA2、SVPF-20-FA3

SVPF-30-FA1、SVPF-30-FA2、SVPF-30-FA3

SVPF-40-FA1、SVPF-40-FA2、SVPF-40-FA3

2. NVP 中压变量叶片泵

NVP-30-FA2、NVP-30-FA3

NVP-40-FA2、NVP-40-FA3

3. VUP 微型变量叶片泵

VUP-08、VUP-12、VUP-15、VUP-20

4. VP+S / VP+PA 双联变量泵

VP20-20、VP30-30、VP40-40

二、定量高压叶片泵 PV2R 系列

PV2R1 单联

PV2R1-6-FR、PV2R1-8-FR、PV2R1-10-FR、PV2R1-12-FR

PV2R1-14-FR、PV2R1-17-FR、PV2R1-19-FR、PV2R1-23-FR

PV2R2 单联

PV2R2-26-FR、PV2R2-33-FR、PV2R2-41-FR、PV2R2-47-FR

PV2R2-53-FR、PV2R2-59-FR

PV2R3 单联

PV2R3-60-FR、PV2R3-76-FR、PV2R3-94-FR

PV2R 双联组合

PV2R12、PV2R13、PV2R23（排量自由搭配）

50T 低压定量叶片泵

50T-07、50T-12、50T-17、50T-20、50T-23、50T-36、50T-43

三、变量柱塞泵 AR 系列

AR16-FR01、AR22-FR01

控制型式：恒压、恒功率、两段压力、电磁卸载

四、齿轮泵全系列

1. HGP-1A 微型高压齿轮泵：HGP-1A-F0.8/1.2/2.5/4/6/8/10

2. CBF-F 外啮合齿轮泵：CBF-F10/F16/F25/F32/F40

3. CBF-E 叉车齿轮泵、CBK 高压齿轮泵

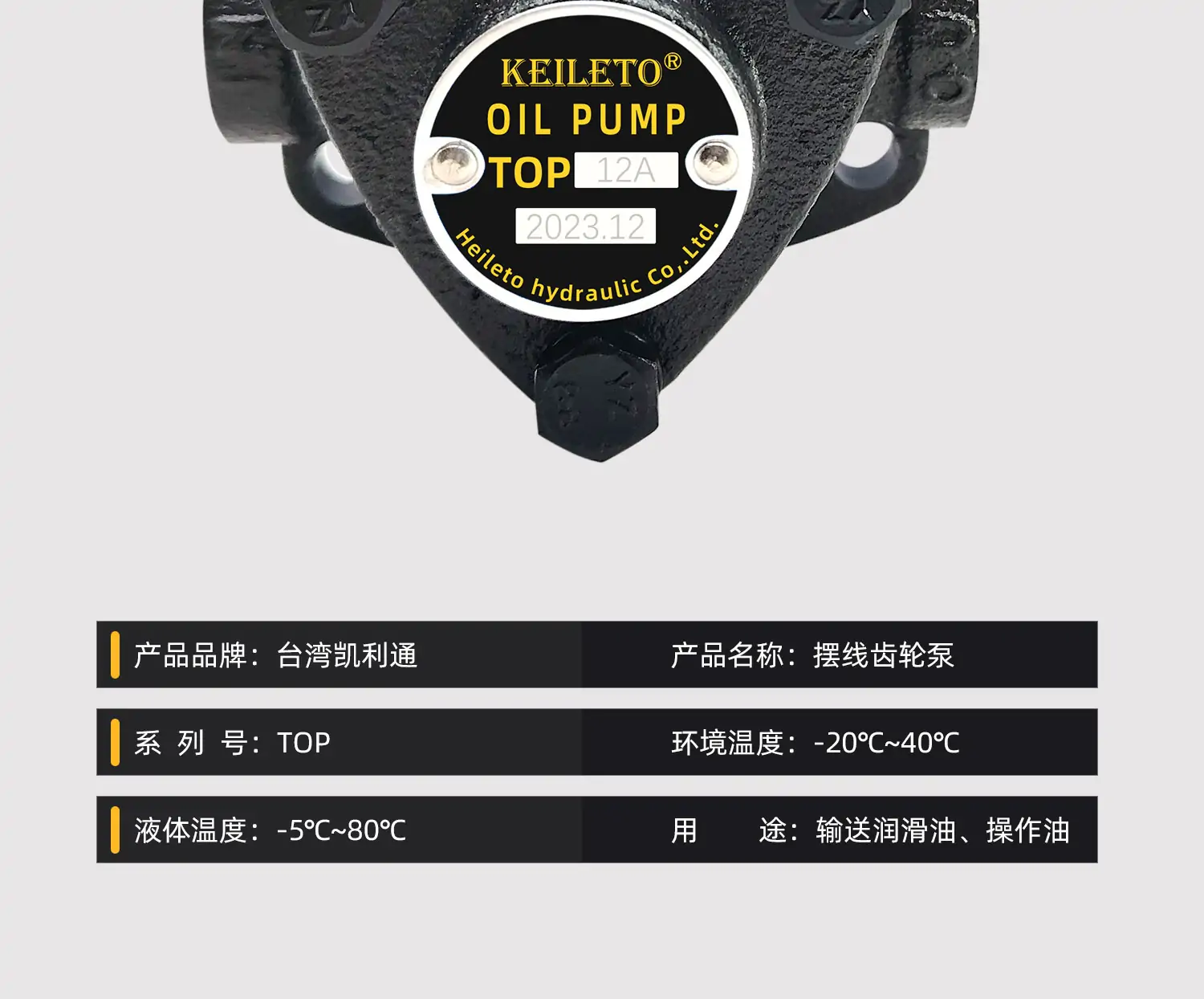

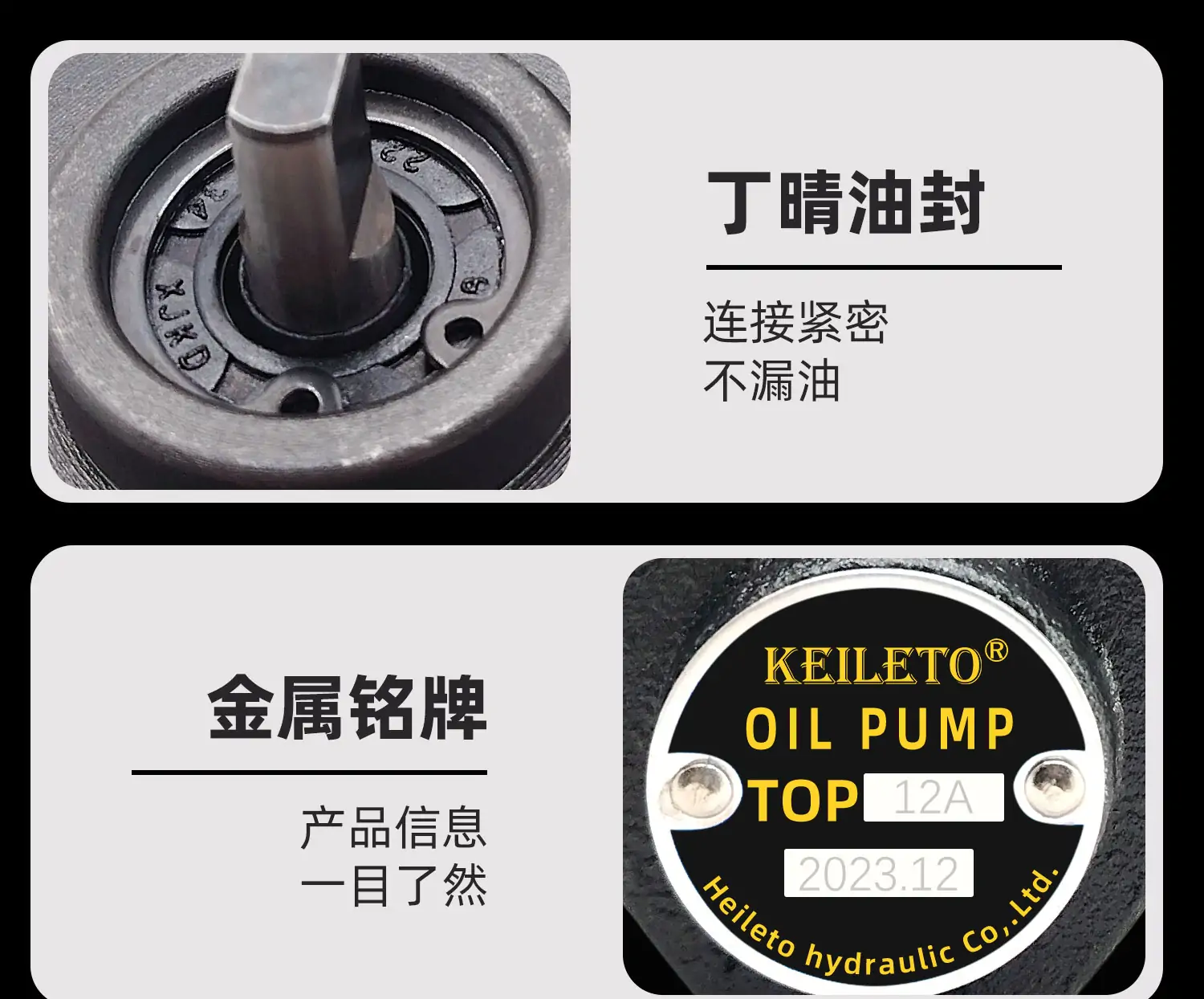

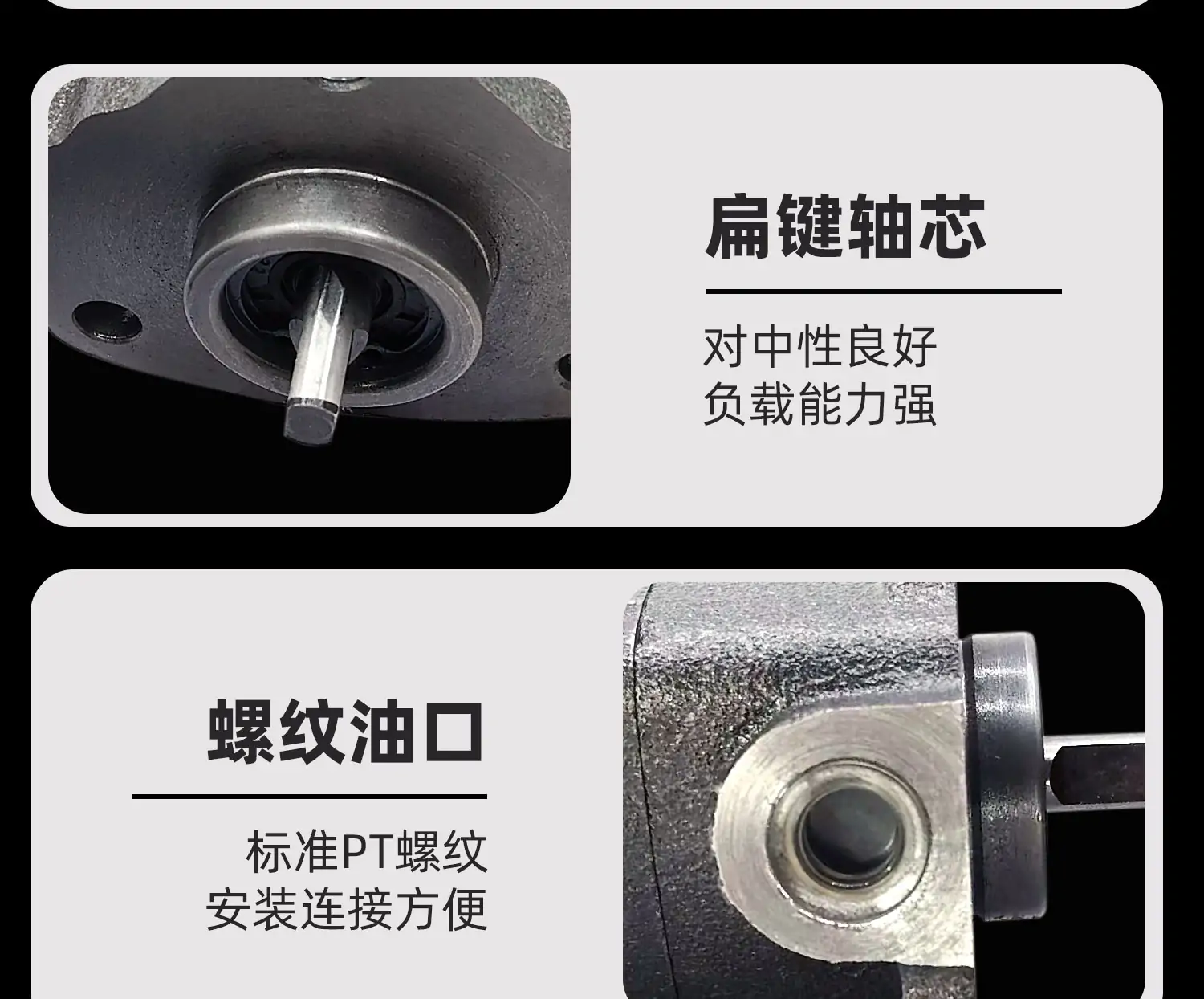

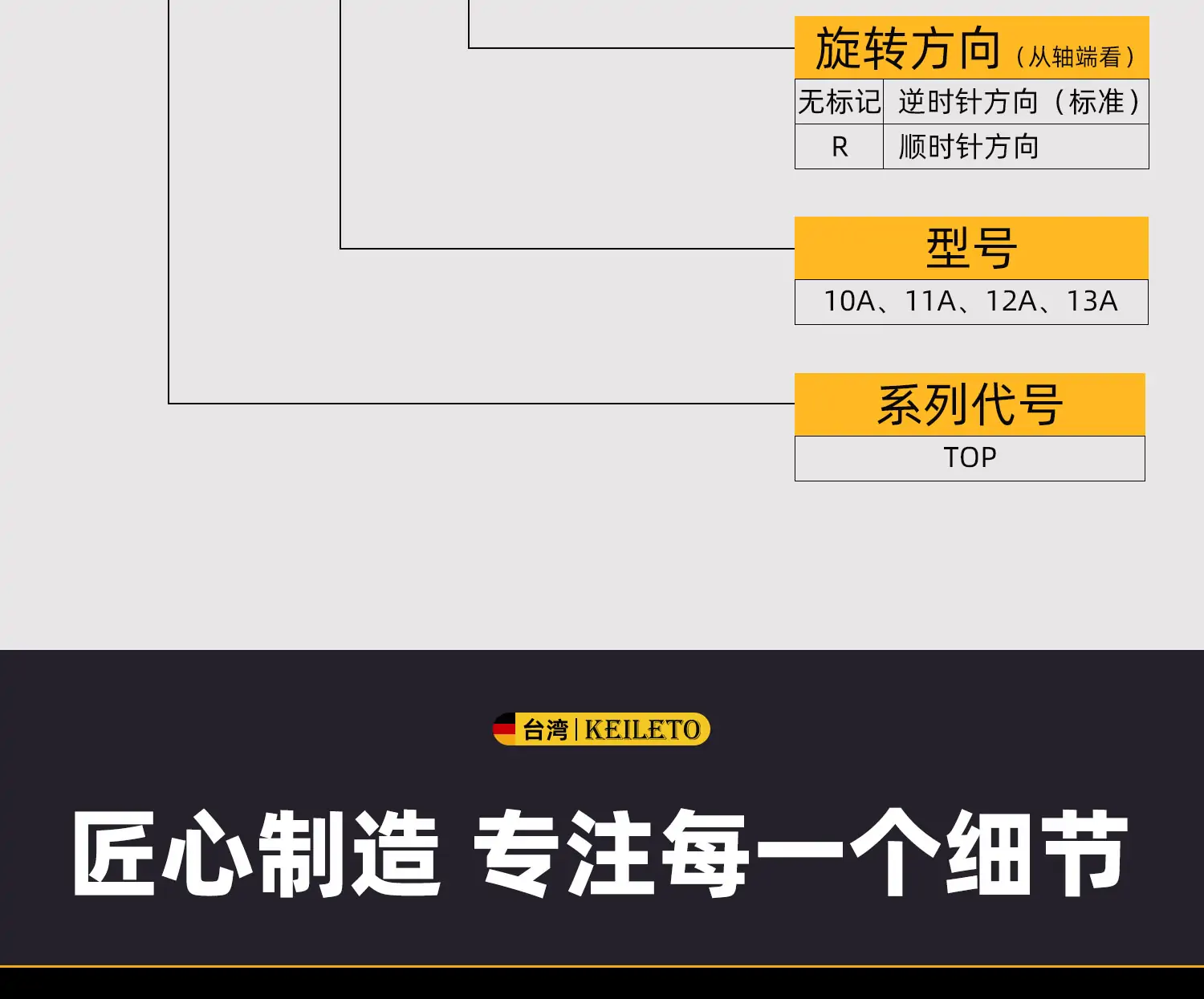

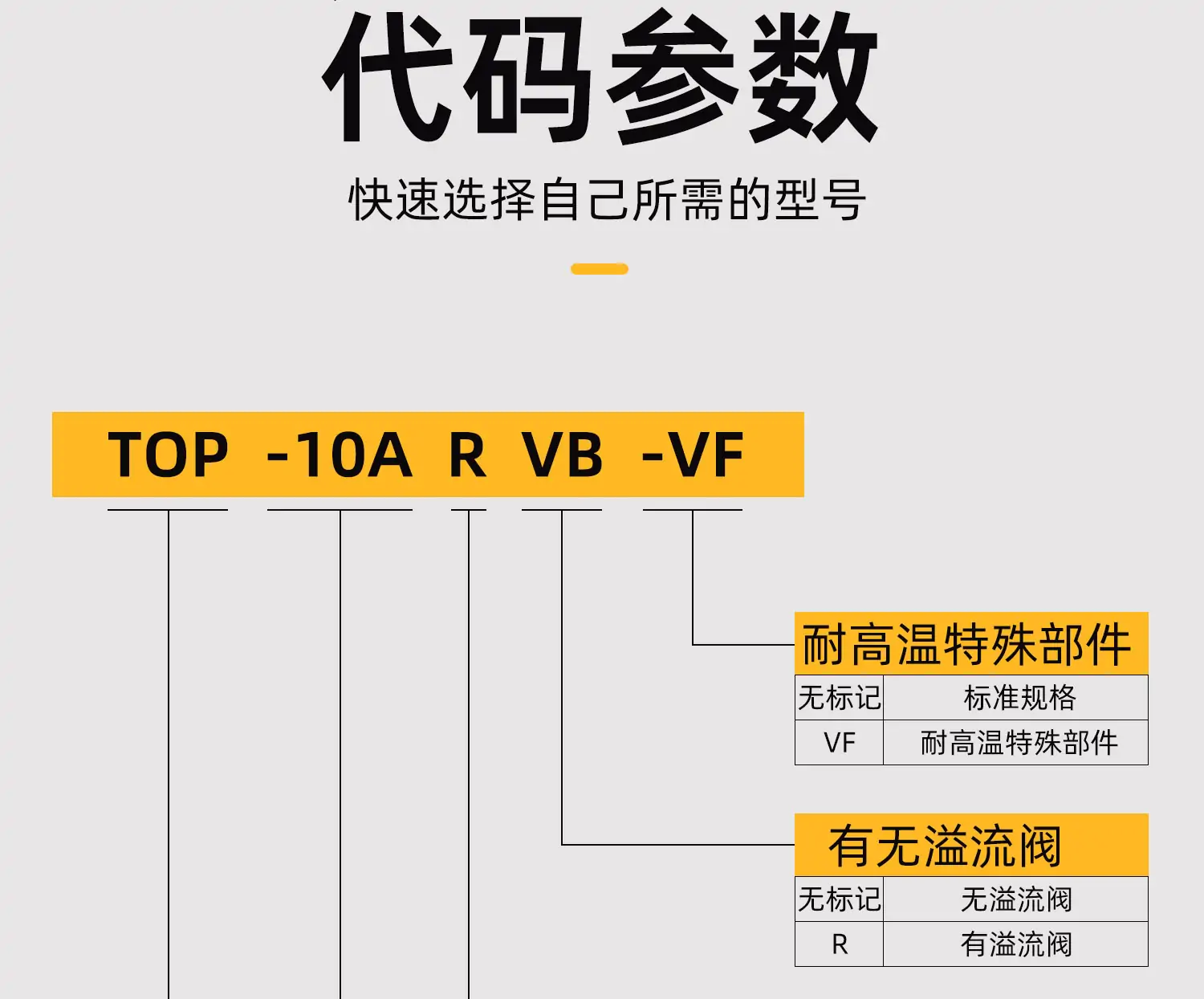

4. HG 内啮合齿轮泵、TOP 摆线齿轮泵

五、电磁换向阀

1. SWH-G02（6 通径）

二位单头：SWH-G02-B2-D24、SWH-G02-B3-D24、SWH-G02-B8-D24

三位双头：SWH-G02-C2-D24、SWH-G02-C3-D24、SWH-G02-C4-D24、SWH-G02-C60-D24

2. WE4-G03 裁断机专用阀

WE4-G03-B2-D24、WE4-G03-C4-D24

3. 力士乐 4WE6/4WE10 电磁换向阀

4WE6D60/EG24、4WE6E60/EG24、4WE6J60/EG24、4WE6H60/EG24

4WE10D60/EG24、4WE10E60/EG24、4WE10J60/EG24

4. 大流量电液换向阀 4WEH 系列

4WEH16E60-EG24NETZ5L、4WEH16G60-EG24NETZ5L、4WEH16J60-EG24NETZ5L

4WEH25D、4WEH25E、4WEH32D

六、压力控制阀（溢流 / 电磁溢流 / 比例溢流）

1. BGM 先导式溢流阀

BGM-03、BGM-06、BGM-10；BHGM-03、BHGM-06

调压档位：1 (0.7-7MPa)、2 (3.5-14MPa)、3 (7-25MPa)

2. 电磁溢流阀 SFD/SF/SDF/SD

SF-G06、SDF-G06、SD-G06、SFD-G06、SKF-G06、THF-G06

3. 远程调压阀 DG-01-B/C/H

七、全系列叠加阀（02/03 通径主流）

1. MRV 叠加式溢流阀

MRV-02P-1/2/3、MRV-02A-1/2/3、MRV-02B-1/2/3、MRV-02W

MRV-03P-1/2/3、MRV-03A-1/2/3、MRV-03B-1/2/3、MRV-03W

2. MTCV 叠加单向节流阀

MTCV-02A、MTCV-02B、MTCV-02W

MTCV-03A、MTCV-03B、MTCV-03W

MTCV-04A、MTCV-04B、MTCV-04W

MTCV-06A、MTCV-06B、MTCV-06W

3. MSCV 叠加抗衡平衡阀

MSCV-02A、MSCV-02B、MSCV-03A、MSCV-03B

MSCV-04A、MSCV-04B、MSCV-06A、MSCV-06B

4. ZDR 叠加减压阀

ZDR10DP1-40、ZDR10DP2-40/75YM、ZDR10DP3-40

ZDR10DA1-40、ZDR10DA2-40/15YM、ZDR10DA3-40/25YM

5. MPC 叠加液控单向阀

MPC-02A、MPC-02B、MPC-02W

MPC-03A、MPC-03B、MPC-03W

八、管式流量、单向阀

1. CIT 管式单向阀

CIT-02、CIT-03、CIT-04、CIT-06

2. 节流阀 TV、单向节流 TC

TV-02、TV-03

TC-02、TC-03

九、型号后缀通用释义

1. D24=DC24V 线圈；EW220=AC220V 交流线圈

2. FA1/FA2/FA3：油泵法兰安装规格

3. P/A/B/W：叠加阀油路代号（P 进油、A/B 执行、W 回油）

4. 02=6 通径、03=10 通径、04=16 通径、06=25 通径

5. FR：油泵右旋；L：左旋

6. 1/2/3：溢流阀调压压力区间

成套适配说明：DSG-02-3C2为工业标准02通径（DN6）三位四通封闭式中位电磁换向阀，属于液压系统通用主流方向控制阀，采用双电磁铁控制、弹簧对中复位结构，中位P/A/B/T四口全封闭保压机能。具备换向响应快、中位保压刚性强、泄漏小、工作压力高、稳定性好等特点，完美适配全系02通径液压系统、VG

一、型号逐位完整释义（行业通用标准编码）

• DSG：系列代号，湿式电磁铁电磁换向阀，液压系统标准方向控制阀体，低噪音、耐高频换向、寿命长
• 02：阀体规格，DN6通径（Cetop 3标准），适配常规中小流量液压回路，通用流量10~40L/min
• 3：三位阀体结构，左右双电磁铁、中间弹簧对中，具备中位机能切换，可实现停止、保压、换向多重逻辑
• C2：核心阀芯机能代码，中位四口封闭（P/A/B/T全锁死），系统中位保压、油缸锁止、油路封闭无泄压，是夹紧锁缸工况首选机能
• 常用后缀补充（市面通用选配）
• DL：引线式接线、直接出线结构
• N1：插头式接线、带指示灯防水插头
• D24：直流DC24V标准电压
• A220：交流AC220V标准电压
• 隐藏默认配置：高精密研磨阀芯阀体、高强度弹簧对中机构、湿式静音电磁铁、耐高压NBR密封总成、一体式压铸阀体；支持高频换向、长期中位保压、高低压工况通用，内泄量极低、换向无卡顿、抗污染性能优异。
• 选型红线：C2中位全封闭机能严禁用于需要中位卸荷、中位散热的大流量连续溢流系统；中位P口封闭，泵组长期待机憋压，变量泵可正常卸荷，定量泵会持续溢流升温，定量泵系统慎用；02通径最大流量40L/min，超大流量工况需升级03通径阀体。

二、核心技术参数（工业通用标准）

• 通径规格：DN6（02标准通径），安装尺寸符合行业通用Cetop 3标准
• 最大工作压力：31.5MPa，适配低压、中压、高压全系常规液压系统
• 额定流量：10~40L/min，适配绝大多数中小型自动化液压设备
• 中位机能：3C2（P、A、B、T四口全封闭），油缸双向锁止、系统保压、油路密闭
• 控制方式：双电控电磁换向，两端电磁铁控制方向，断电弹簧自动对中复位
• 标准电压：DC24V / AC220V（市面最常用两款），换向响应速度≤0.05s
• 换向频率：最高120次/分钟，支持工业高频连续换向作业
• 密封材质：标准丁腈橡胶NBR，适配常规油温；可选氟胶FKM耐高温款
• 介质适配：ISO VG32/VG46抗磨液压油，介质粘度20~400mm²/s
• 工作油温：-20℃~+80℃，常规最优工况30~55℃
• 防护等级：IP65，防尘防水，适配车间常规潮湿、粉尘工况
• 适配泵组功率：0.75KW~11KW全系中小型液压站
• 适配阀组搭配：完美匹配02通径阀板、SBSG-03静音溢流阀、DS-11-FR精密节流阀

三、3C2中位机能油路逻辑（核心独有特性）

DSG-02-3C2为四口全封闭中位机能，是工装锁缸、夹紧保压专用机能，三段工作状态逻辑如下：

1、中位状态（双侧断电、弹簧对中）

P口（进油）、T口（回油）、A口、B口全部封闭锁死。油缸上下腔油路密闭锁止，即时断电立刻保压，无回落、无窜油；系统压力保持，变量泵待机卸荷、定量泵保持系统压力，适合长时间夹紧、锁模、定位工况。

2、左位得电（油缸伸出）

P→A通油、B→T回油，油缸无杆腔进油、有杆腔回油，油缸平稳伸出、夹紧、顶升动作，动作平顺、流量稳定。

3、右位得电（油缸缩回）

P→B通油、A→T回油，油缸有杆腔进油、无杆腔回油，油缸平稳缩回、松开、复位。

机能核心优势：3C2是纯保压锁缸专用阀，相比3C4、3C6等机能，中位零泄压、锁止精度最高，杜绝工装松动、模具跑位，是精密夹紧设备首选。

四、同系列主流中位机能选型对比

五、标准化安装与调试步骤

1. 阀板清洁：清理02通径安装阀板平面油污、铁屑、杂质，保证阀体与阀板贴合平整，杜绝漏油、串压。
2. 对位安装：对准阀板定位销，平稳压紧阀体，对角均匀锁紧固定螺丝，禁止单边锁紧、强行压装，防止阀体变形卡阀芯。
3. 电气接线：区分DC24V正负极/AC220V零火线，接线紧固、绝缘包裹，插头式需扣紧防水卡扣，杜绝虚接、短路、进水烧线圈。
4. 空载排气：开机空载往复换向5~10次，排空阀体内部残留空气，消除动作卡顿、压力波动。
5. 动作测试：分别测试左右线圈得电动作，确认油缸伸出、缩回、中位锁止逻辑正常，无卡滞、无慢动作。
6. 带载复检：满载保压5~10分钟，检查油缸无泄压回落、阀体无渗漏、无异响、线圈无过热，调试合格。

六、高频现场故障排查

• 油缸锁不住、中位泄压快：阀芯杂质卡滞、阀体磨损内泄大、密封老化；拆解清洗阀芯阀体，更换密封件，磨损严重更换阀体。
• 单边不动作、动作卡顿：线圈烧毁、电压不足、阀芯卡滞、弹簧断裂；检测线圈通断与电压，清洗阀体、更换复位弹簧。
• 换向缓慢、动作滞后：系统进气、油液脏污、阀芯磨损；彻底排气，更换洁净液压油，研磨或更换阀芯组件。
• 阀体渗油、端面漏油：安装螺丝受力不均、贴合面杂质、密封老化；对角均匀锁紧螺丝，清洁贴合面，更换密封垫片。
• 线圈发热、频繁烧线圈：电压不匹配、接线虚接、高频过载、线圈进水；匹配标准电压，加固接线，做好防水防护。
• 中位压力偏高、油温快升：定量泵搭配3C2阀体，中位P口封闭持续溢流；定量泵系统建议改用3C6卸荷机能或搭配变量泵使用。

七、使用禁忌与维保规范

• 严禁超通径流量使用：02通径最大承载40L/min，超大流量强行使用会导致严重发热、换向失效、阀体冲蚀。
• 严禁定量泵长期待机保压：3C2中位P口封闭，定量泵无卸荷通道，长期憋压溢流会快速升温、加速油液老化。
• 严禁脏油运行：精密阀芯阀体配合间隙极小，杂质极易造成卡滞、锁缸失效、换向不灵，必须定期换油换芯。
• 严禁暴力安装：单边锁紧、强行压装会导致阀体变形、阀芯卡死、永久失效。
• 严禁电压非标使用：超压、欠压、虚接会导致换向无力、线圈烧毁、动作紊乱。
• 标准维保周期：每1000小时检查换向灵敏度、保压密封性、线圈温度；每3000小时拆解清洗阀芯阀体、更换全套密封件，保障锁缸精度与换向稳定性。

八、标准适配系统搭配方案

精密保压液压标准回路：液压泵组 → 吸油滤芯 → 主溢流阀 → DSG-02-3C2换向阀 → DS-11-FR节流阀 → 夹紧/锁模油缸，实现精准换向、长期保压、零回落锁缸工况。
