KCEICE 电磁溢流阀 BST-06-3P-D24 液压站注塑机远程调压溢流阀

品牌：KCEICE 液压，主营柱塞泵、定量 / 变量叶片泵、电磁换向阀、叠加阀、压力控制阀、管式流量单向阀、比例阀，适配注塑机、机床、鞋机成套液压系统

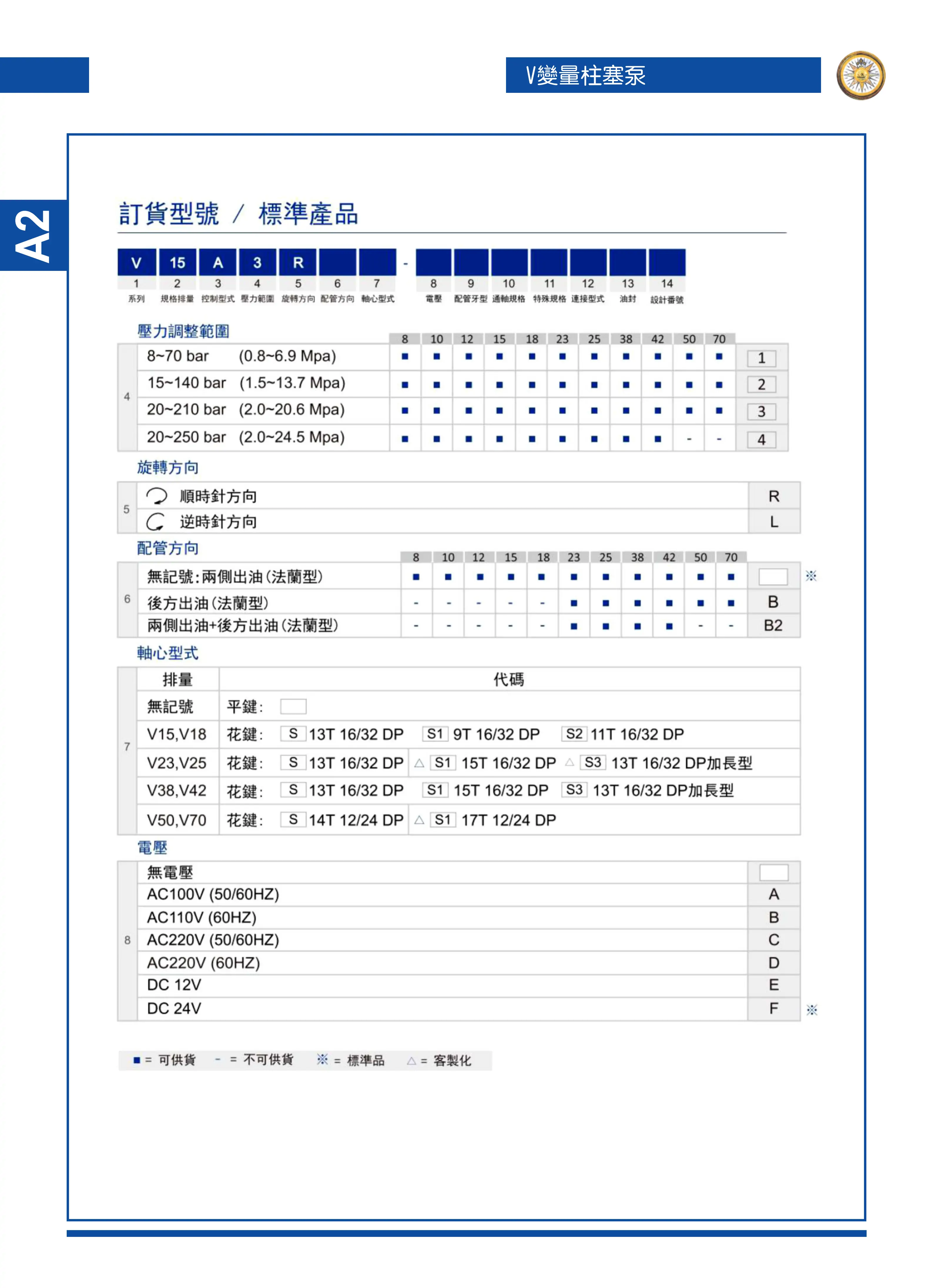

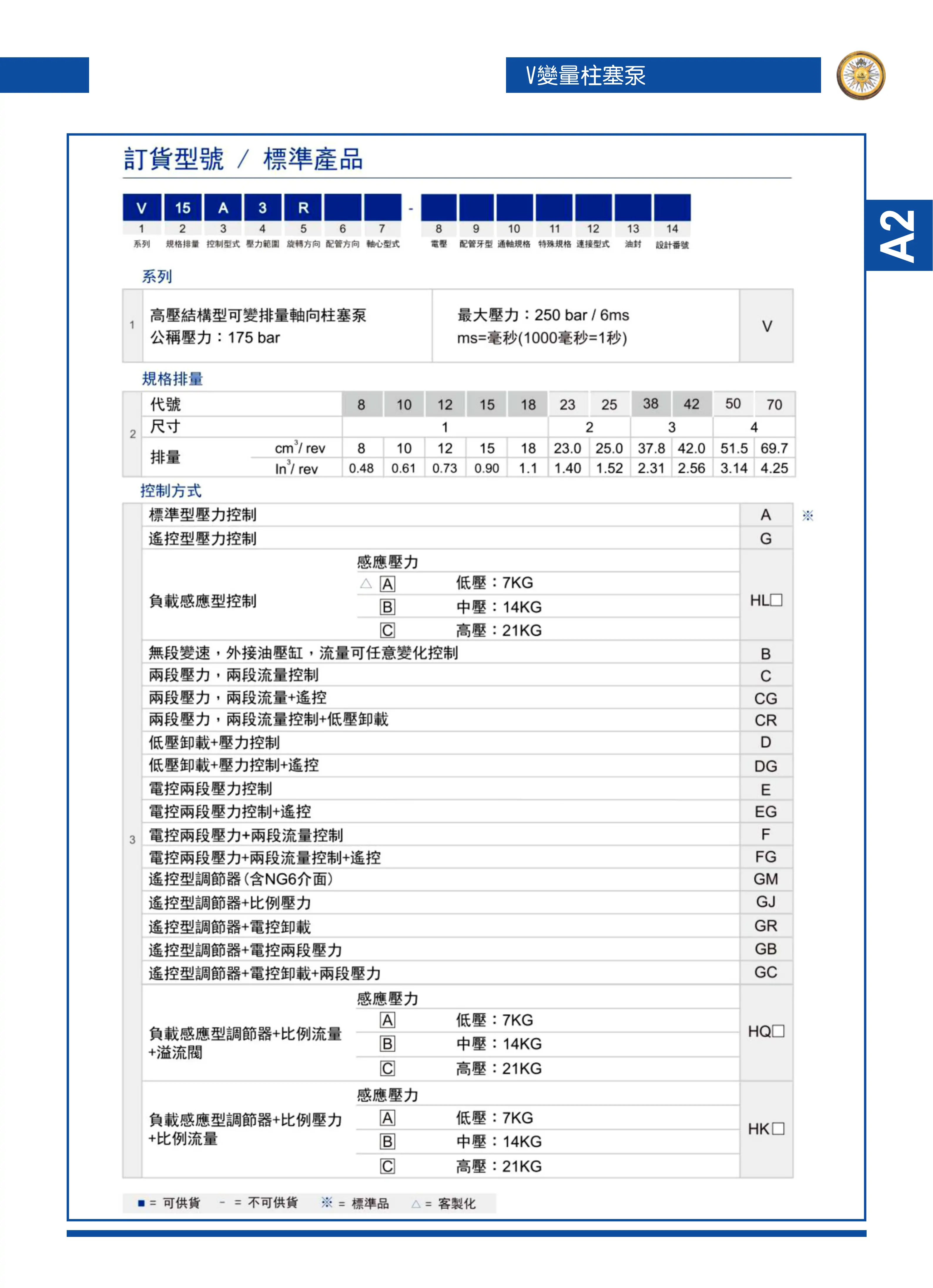

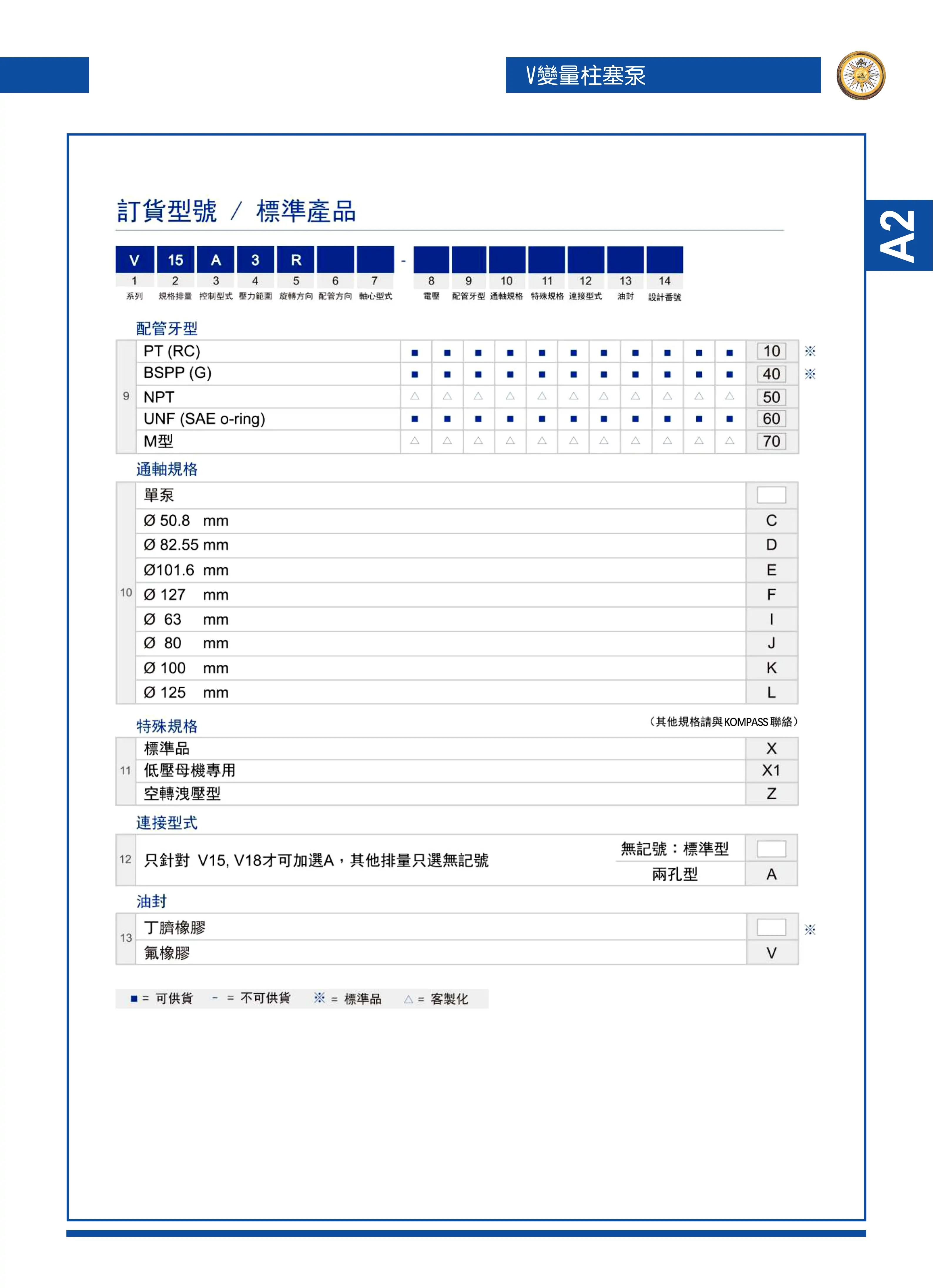

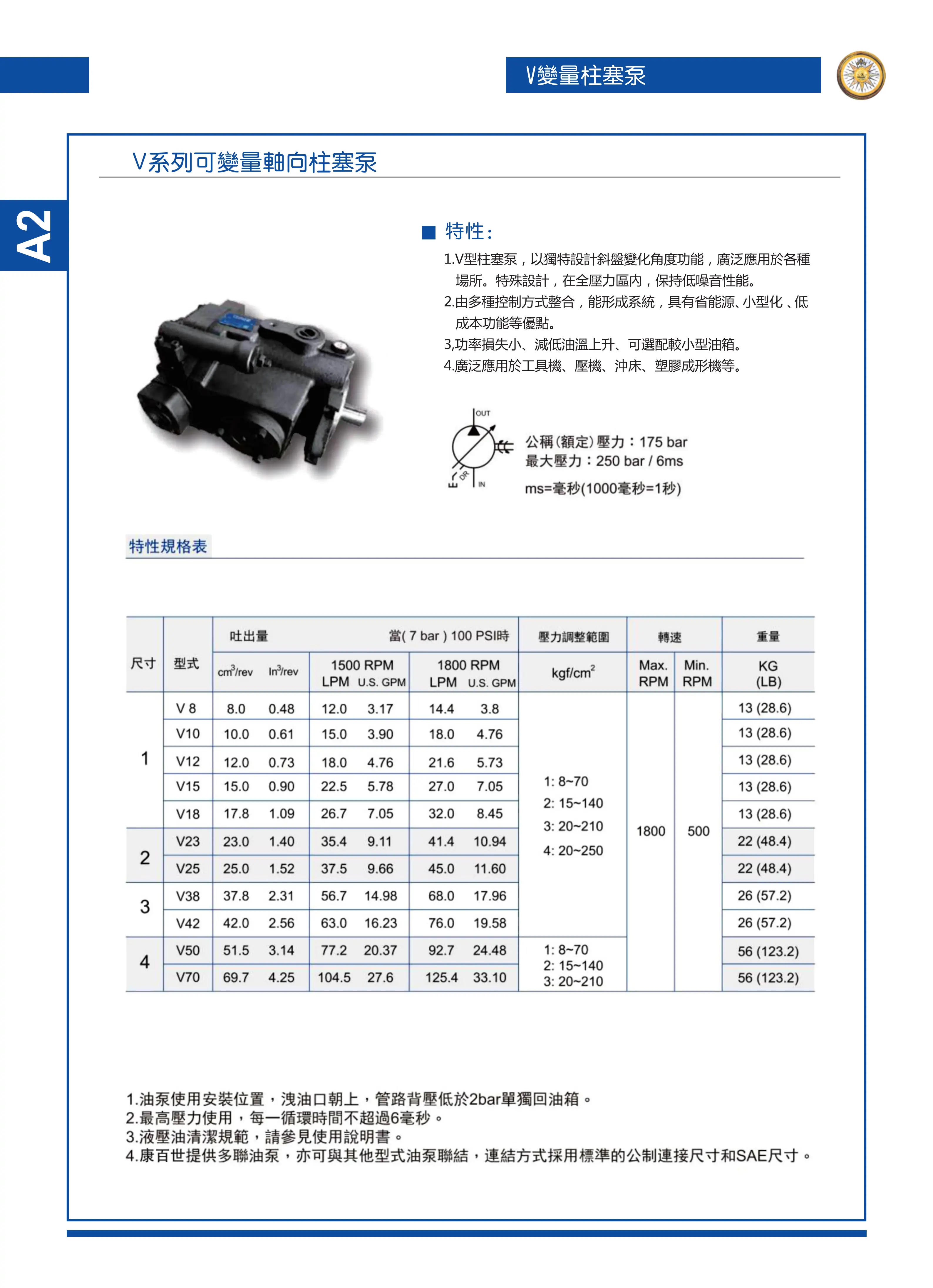

一、P 系列变量柱塞泵（注塑机高压主力）

P08 系列

P08-A0-F-R-01、P08-A1-F-R-01、P08-A2-F-R-01、P08-A3-F-R-01

P16 系列

P16-A0-F-R-01、P16-A1-F-R-01、P16-A2-F-R-01、P16-A3-F-R-01

P22 系列

P22-A0-F-R-01、P22-A1-F-R-01、P22-A2-F-R-01、P22-A3-F-R-01

P36 系列

P36-A0-F-R-01、P36-A1-F-R-01、P36-A2-F-R-01、P36-A3-F-R-01

P46 系列

P46-A0-F-R-01、P46-A1-F-R-01、P46-A2-F-R-01、P46-A3-F-R-01

后缀释义

A0 = 恒压控制；A1 = 恒功率；A2 = 两段压力；A3 = 电磁卸载；F = 法兰安装；R = 右旋

二、PV2R 定量高压叶片泵（单联 / 双联）

PV2R1 单联

PV2R1-12-F-R、PV2R1-14-F-R、PV2R1-17-F-R、PV2R1-19-F-R
PV2R1-23-F-R、PV2R1-25-F-R、PV2R1-28-F-R、PV2R1-31-F-R

PV2R2 单联

PV2R2-26-F-R、PV2R2-33-F-R、PV2R2-41-F-R、PV2R2-47-F-R

PV2R3 单联

PV2R3-60-F-R、PV2R3-76-F-R、PV2R3-94-F-R

PV2R 双联组合

PV2R12、PV2R13、PV2R23（所有排量自由搭配）

三、VP 低压变量叶片泵系列

单联 VP 标准款

VP-08-FA1、VP-08-FA2、VP-08-FA3
VP-12-FA1、VP-12-FA2、VP-12-FA3
VP-15-FA1、VP-15-FA2、VP-15-FA3
VP-20-FA1、VP-20-FA2、VP-20-FA3
VP-30-FA1、VP-30-FA2、VP-30-FA3
VP-40-FA1、VP-40-FA2、VP-40-FA3

双联变量泵

VP20-20、VP30-30、VP40-40

HVP 中高压变量叶片泵

HVP-30-FA2、HVP-40-FA2、HVP-40-FA3

四、电磁换向阀 DSG 油研互换型（02/03 通径）

DSG-02（6 通径）

二位单头

DSG-02-2B2-D24、DSG-02-2B2-A220
DSG-02-2B3-D24、DSG-02-2B8-D24

三位双头

DSG-02-3C2-D24、DSG-02-3C3-D24、DSG-02-3C4-D24
DSG-02-3C6-D24、DSG-02-3C10-D24

DSG-03（10 通径）

DSG-03-2B2-D24、DSG-03-3C2-D24、DSG-03-3C4-D24、DSG-03-3C6-D24

五、全系列叠加阀（01/02/03 通径）

1. 叠加溢流阀 MBP/MBA/MBB

MBP-01-B/C/H-20/30、MBP-03-B/C/H-20/30
MBA-01-B/C/H-20/30、MBA-03-B/C/H-20/30
MBB-01-B/C/H-20/30、MBB-03-B/C/H-20/30
MRV-02-P/A/B-1/2/3、MRV-03-P/A/B-1/2/3

2. 叠加单向 / 液控单向阀 MPC/MPCV

MPC-02-A/B/W、MPC-03-A/B/W
MPCV-02-A/B、MPCV-03-A/B

3. 叠加单向节流阀 MTC

MTC-02-W/A/B、MTC-03-W/A/B

4. 叠加抗衡平衡阀 MSCV

MSCV-02-A、MSCV-02-B、MSCV-03-A、MSCV-03-B

六、压力控制阀

远程调压阀 DG

DG-01-B、DG-01-C、DG-01-H

先导式溢流阀 BG

BG-03-2、BG-06-3、BG-10-3

电磁溢流阀 BSG

BSG-03-2B2-D24、BSG-06-2B2-D24、BSG-10-2B2-D24

减压阀 RG、顺序阀 HT

RG-03-2、HT-03、HT-06

七、管式流量 / 单向阀

单向阀 KC/CIT

KC-02、KC-03、KC-04、KC-06
CIT-02、CIT-03、CIT-04

节流阀 TV

TV-02、TV-03

单向节流阀 TC

TC-02、TC-03

八、电液比例 PQ 复合阀（注塑机专用）

EFBG-03-125-C/H、EFBG-03-160-C/H
EFBG-06-250-C/H、EFBG-06-320-C/H

直动比例溢流阀 EDG

EDG-01-C（0\70bar）、EDG-01-H（0\210bar）

九、型号通用后缀说明

1. D24=DC24V 线圈；A220=AC220V 交流线圈
2. B/C/H：调压区间（B 低压、C 中压、H 高压）
3. FA1/FA2/FA3：油泵法兰安装规格
4. P/A/B/W：叠加阀油路代号（P 进油、A/B 执行、W 回油）
5. 20/30：最大调压压力等级

成套适配说明：BST-06-3P-D24为工业标准**06大通径高压板式电磁溢流阀**，属于大流量、高压力系统专用主调压+自动卸荷核心阀件，采用先导式静音结构、大口径流道设计，通流与过载能力远超03通径阀组。完美适配VG32/VG46抗磨液压油，匹配7.5HP~15HP大功率液压站、PV2R大排量双联泵、高压冲压、注塑、重型机床等高负载大流量设备。主打**高压稳压精准、大流量

• BST：大口径先导式电磁溢流阀系列，升级版高压重载结构，阻尼降噪流道、强化阀体刚度，抗高压冲击、抗疲劳性能优于常规SBSG/RVGS系列，专为高压大流量工况开发
• 06：超大通径规格（NG16），工业高压重载专用通径，通流能力大幅提升，适配大排量泵组无溢流瓶颈，是03通径阀的升级重载款
• 3：高压档位代码，标准高压调压区间7.0~21.0MPa，覆盖绝大多数工业高压重载工况，适配锁模、冲压、高压进给设备
• P：P口主控模式，直接采集系统主油路压力，作为整机主压力阀使用，稳压响应快、压力控制精度高，不干扰支路回路
• D24：DC24V直流电压，适配PLC自控系统、自动化设备电控，线圈运行稳定、无干扰、适合高频启停切换
• 常规后缀选配拓展
• 2：中压档位3.5~14MPa，通用中重载工况
• 1：低压档位0.7~7MPa，低压大流量进给系统
• A2：AC220V交流电压，适配普通车间电控
• 隐藏默认配置：静音阻尼先导阀芯、高强度高压调压弹簧、一体式加厚铸铁阀体、F级纯铜耐高温线圈、高压强化密封总成、大流量通流流道；支持24h连续21MPa高压重载、高频电控切换、长期待机卸荷，高压无共振、压力漂移极小、抗污染能力极强。
• 选型红线：06大通径严禁替代03小通径阀混用，反之亦然，通流不匹配会严重发热、啸叫、压力失控；3档高压阀禁止低压微调使用，稳压线性差、易抖动；DC24V线圈严禁错接AC220V，瞬间烧毁；严禁长期21MPa满压极限运行，加速弹簧疲劳失效。

二、额定工况与核心技术参数（站内统一对标）

• 压力参数：最大额定工作压力21MPa，壳体极限耐压25MPa，本款3档标准调压区间7.0~21.0MPa；高压稳压精度高，负载波动、油温变化下压力漂移≤±0.2MPa，重载保压稳定
• 流量参数：额定稳定通流120L/min，峰值最大通流135L/min；通流能力远超03通径80L/min阀组，适配大排量双联泵、大流量快速回路，无节流瓶颈、压降极低
• 卸荷性能：断电待机卸荷残余压力≤0.2MPa，几乎零压待机，彻底消除大流量泵无效溢流发热，降温节能效果远超普通小通径溢流阀
• 电气参数：DC24V标准电压，线圈功率30W，F级耐高温绝缘，防水防尘结构，长期通电不发烫，切换响应时间≤28ms，动作灵敏无卡顿
• 静音性能：内置多级阻尼降噪流道，高压满载运行无共振啸叫，整机运行噪音≤53dB，适配精密静音重载车间工况
• 安装规范：4颗M10 8.8级内六角螺栓固定，对角分两次锁紧，标准安装扭力32±2N·m；配套06通径专用4mm加厚密封垫片，禁止旧垫片复用混用
• 介质与油温：适配ISO VG32/VG46抗磨液压油；正常工作油温15~65℃，最优工况30~55℃，耐高温、抗油液劣化、抗高压冲击性能优异
• 适配系统：匹配7.5KW~11KW大功率液压站、PV2R12/PV2R23双联高压泵、大流量快速进给、高压锁模冲压设备
• 物理参数：阀体净重3.6kg，加厚阀体结构、抗震动、抗高压变形，适配工业恶劣重载连续作业工况

三、核心工作原理与功能逻辑

1、通电加压（设备工作状态）

DC24V线圈通电，先导泄油口封闭，先导阀芯闭合，主阀芯根据调压弹簧预紧力自适应溢流稳压，系统稳定维持设定高压，满足设备高压夹紧、冲压、重载进给动作，压力线性平稳、无冲击波动。

2、断电卸荷（设备待机状态）

设备动作到位待机后，线圈断电，先导油路导通泄压，主阀芯完全大开溢流，系统压力油低压直接回油箱，实现零压待机卸荷，彻底解决大流量高压系统长期溢流高温、能耗高、噪音大的通病。

3、高压过载安全保护

系统突发过载、压力异常飙升时，大口径主阀芯快速全开溢流，极速泄压限压，保护高压泵体、重载油缸、精密阀组不被高压击穿，是大功率液压系统的核心安全防护阀。

四、03/06通径高压溢流阀横向对比

五、标准化安装与调试步骤

1. 停机泄压清洁：设备完全断电、彻底泄压，清理阀体、安装底板贴合面铁屑、油污、杂质，保证安装平面平整洁净，杜绝杂质卡滞阀芯、端面渗油串压。
2. 对位安装固定：核对阀体P/T油口方向，放置全新06通径专用加厚垫片，阀体居中对位无偏移、无歪斜，M10螺栓对角交叉分两次均匀锁紧至32±2N·m标准扭力。
3. 线路匹配接线：严格对接DC24V电控线路，区分正负极，接线牢固绝缘、可靠接地，禁止虚接、错接，防止线圈烧毁、漏电故障。
4. 空载排气调试：完全松开调压螺丝，空载启动设备，反复通电加压、断电卸荷5次以上，彻底排空阀体内部空气，消除压力抖动、异响、换向卡顿。
5. 精准高压调压：单次1/8圈小幅升压，间隔20秒稳压观察，逐级调至设备所需高压工作值，预留1~1.5MPa安全余量，禁止满压极限长期运行。
6. 热态复检锁定：满载连续运行1小时，热态复测高压稳定性、卸荷灵敏度，无压力漂移、无渗油、无啸叫即为调试合格，锁紧调压防松螺母。

六、高频现场故障排查

• 高压建压不足、压力偏低：先导阀芯卡杂质、高压弹簧疲劳、阻尼孔堵塞；拆解清洗主/先导阀芯、疏通阻尼油路，老化弹簧直接更换。
• 高压啸叫、共振噪音大：小通径阀替代使用、大流量过载、阻尼孔堵塞；更换06大通径阀，清洗降噪流道，匹配系统流量工况。
• 断电无法卸荷、油温持续飙升：DC线圈失效、阀芯卡滞常开、先导油路堵塞；检测线圈通断，清洗复位阀芯，恢复自动卸荷功能。
• 高压保压不稳、压力缓慢掉落：主阀芯密封拉伤、内泄超标、垫片串油；更换全新06专用垫片，检修阀芯密封面，磨损严重更换阀体总成。
• 电磁阀不动作、无切换响应：正负极接反、线路断路、线圈烧毁；核对DC24V接线逻辑，修复电控线路，损坏线圈直接更换。
• 阀体端面渗油、四周串油：旧垫片复用老化、螺栓扭力不均、贴合面变形；更换加厚专用垫片，对角复紧标准安装扭力。

七、安装运行硬性禁忌

• 通径混用禁忌：严禁06/03通径阀组、垫片、螺栓交叉混用，油孔错位直接串压、高压失控、设备冲缸损坏。
• 流量超限禁忌：严禁长期超120L/min额定流量运行，高速高压油流冲刷阀芯，破坏阻尼降噪结构，引发啸叫、内泄超标。
• 电压错接禁忌：DC24V线圈严禁错接AC220V，瞬间烧毁线圈；必须严格匹配电控电压规格。
• 档位误用禁忌：高压3档阀不适合低压微调，低压区间稳压抖动大、精度差，需按工况匹配对应档位。
• 暴力调压禁忌：禁止暴力大幅拧动调压手柄、满压硬顶，损伤高压精密弹簧与阀芯，造成永久压力漂移、稳压失效。
• 带压拆装禁忌：严禁系统带压拆装阀体，高压喷油易引发安全事故，同时损坏精密密封与阀芯结构。
• 维保周期：每1000小时检查线圈工况、高压稳定性、阀体密封性；每3000小时拆解清洗阀芯、疏通阻尼孔、更换垫片与密封件，与全系高压阀组同步维保。
