YUTIEN 油田液压 单向阀 PRCG-03-1/2/3 减压阀 PRG-03-1/2/3

品牌：YUTIEN 油田液压，产品线覆盖电磁换向阀、电液换向阀、压力控制阀、叠加阀、流量控制阀、充液阀、叶片泵、齿轮泵、机械换向阀、比例阀，适配机床、注塑、压铸、油压机成套液压系统

一、电磁换向阀 DSW 系列（板式标准阀，02/03 通径）

DSW-02（6 通径）

二位单头阀芯（2B 系列）

DSW-02-2B2-B、DSW-02-2B2-D、DSW-02-2B2A-B、DSW-02-2B2A-D、DSW-02-2B2B-B、DSW-02-2B2B-D

DSW-02-2B3-B、DSW-02-2B3-D、DSW-02-2B3A、DSW-02-2B3B

DSW-02-2B4、2B40、2B5、2B60、2B7、2B8、2B9、2B10、2B11、2B12

DSW-02-2D2-B、DSW-02-2D2-D

三位双头阀芯（3C 系列）

DSW-02-3C2-B、DSW-02-3C2-D、DSW-02-3C3、3C4、3C5、3C6、3C40、3C60

DSW-02-3C7、3C8、3C9、3C10、3C11、3C12

DSW-03（10 通径）

二位单头

DSW-03-2B2-B、DSW-03-2B2-D、2B2A、2B2B、2B3、2B60、2B8

三位双头

DSW-03-3C2、3C3、3C4、3C5、3C6、3C40、3C60、3C10、3C12

线圈后缀说明

B = 接线盒式，D=DIN 插式；电压：A110/AC220、DC24/DC12

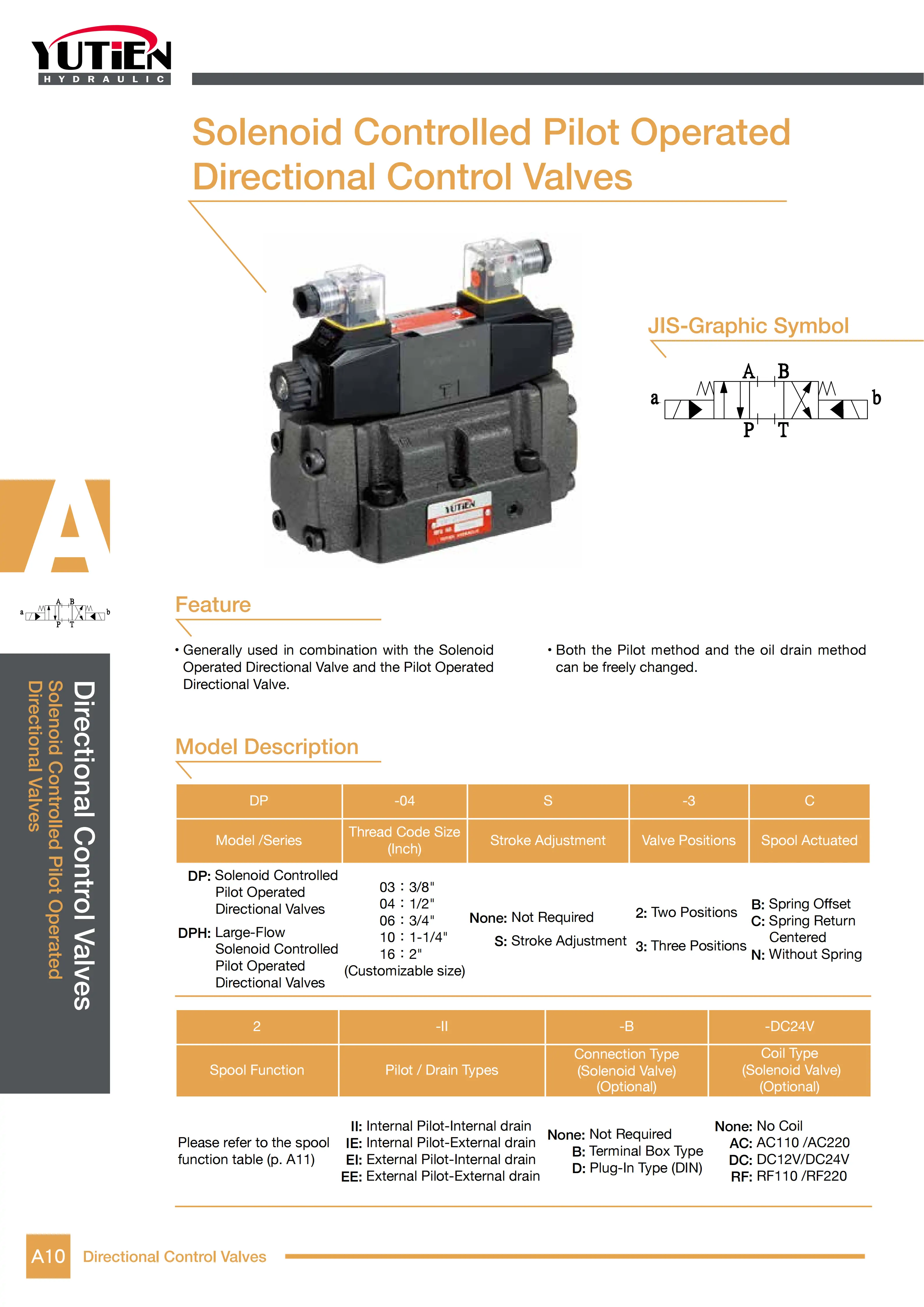

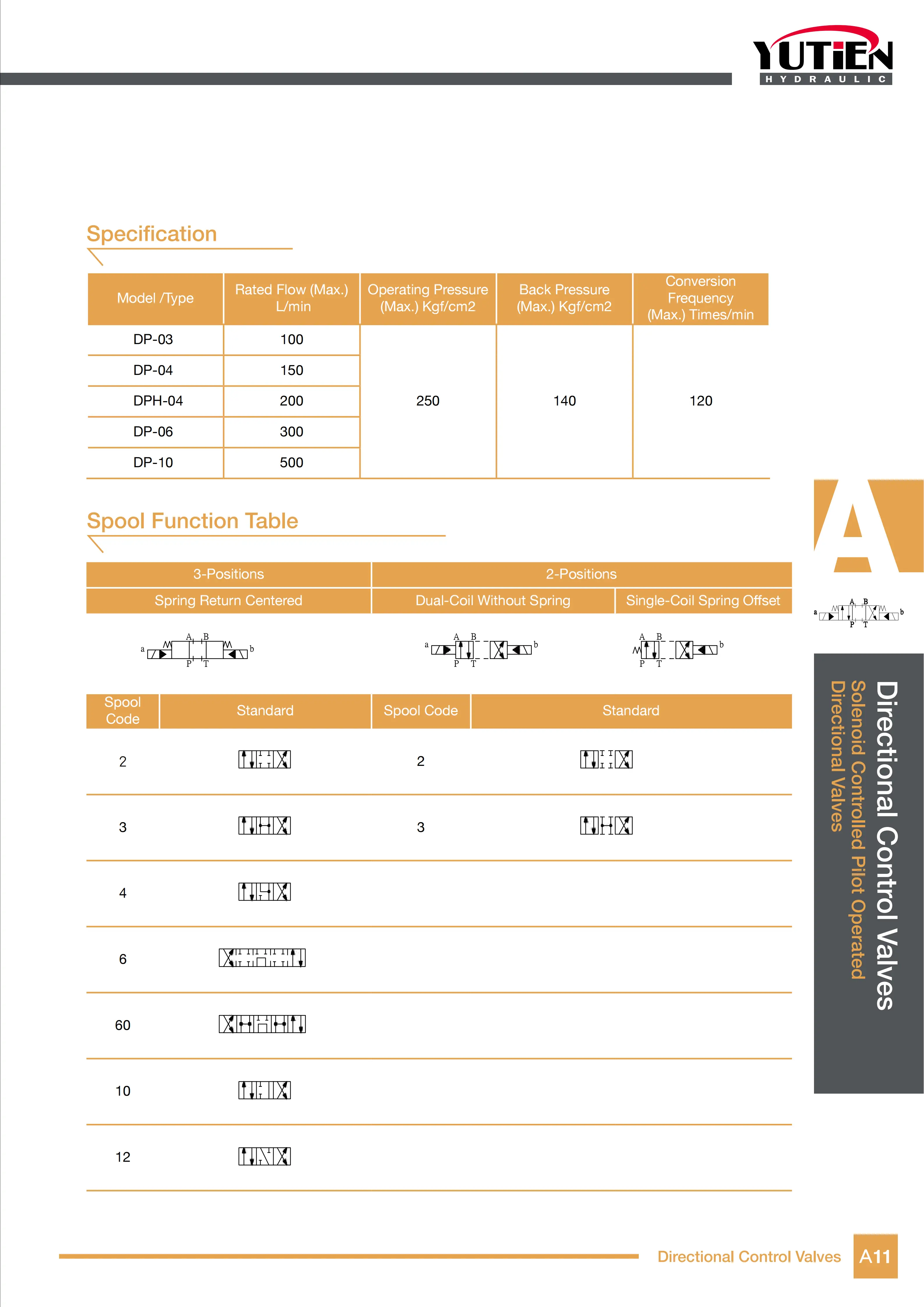

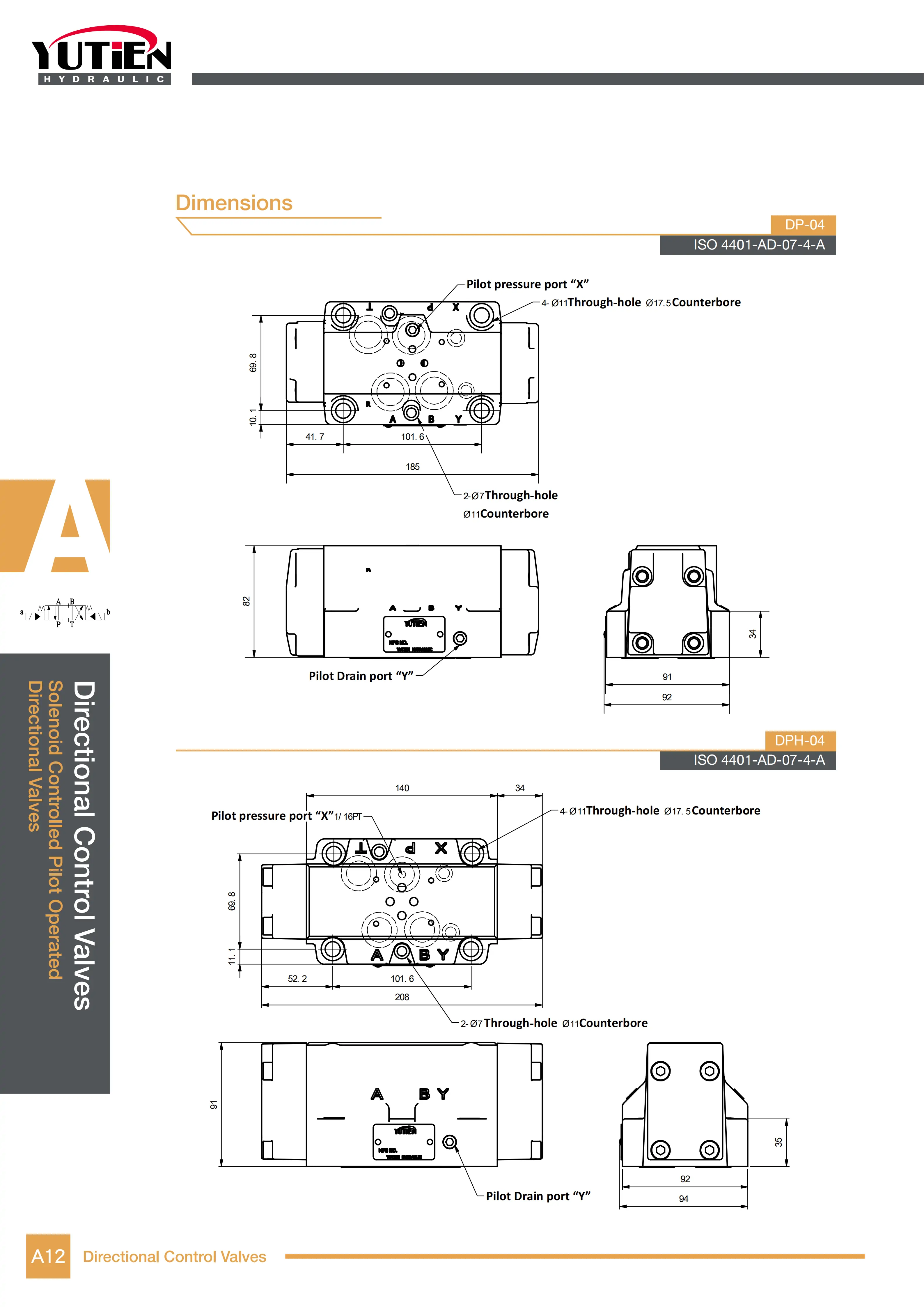

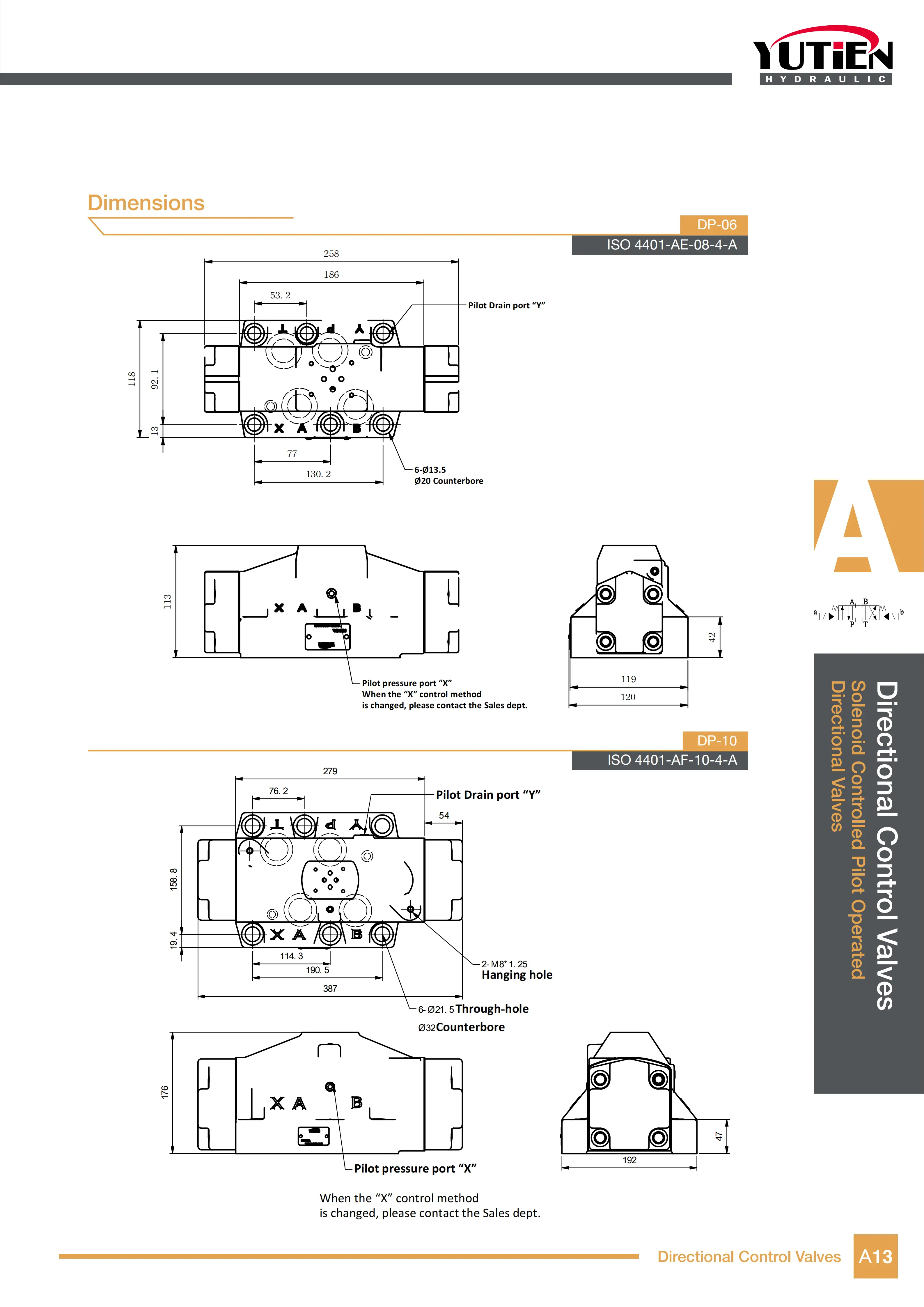

二、电液换向阀 DP 大流量系列

DP-04-3C2-2P、DP-04-3C4-2P、DP-04-3C60-2P

DP-06-3C2-2P、DP-06-3C4-2P、DP-06-3C60-2P

DP-10-3C4-2P

三、机械 / 凸轮换向阀 DCT/DCG

DCT-02-NO、DCT-02-NC

DCG-02-NO、DCG-02-NC

四、压力控制阀全系列

1. 直动远程调压阀 DG/DT

DG-01-1、DG-01-2、DG-01-3

DT-01-1、DT-01-2、DT-01-3

2. 先导式溢流阀 RVG（板式）、RVT（管式）

RVG-03-1、RVG-03-2、RVG-03-3

RVG-06-1、RVG-06-2、RVG-06-3

RVG-10-1、RVG-10-2、RVG-10-3

RVT-03、RVT-06、RVT-10

3. 电磁先导溢流阀 RVGS（板式）、RVTS（管式）

RVGS-03-1P、RVGS-03-2P、RVGS-03-3P

RVGS-06-1P、RVGS-06-2P、RVGS-06-3P

RVGS-10-1P、RVGS-10-2P、RVGS-10-3P

RVTS-03、RVTS-06、RVTS-10

4. 低噪音溢流阀 SBG / 电磁低噪音 SBSG

SBG-03-1、SBG-03-2、SBG-03-3

SBG-06-1、SBG-06-2、SBG-06-3

SBSG-03-1PN、SBSG-06-2PN

5. 减压阀 PRG (板式)/PRT (管式)、单向减压阀 PRCG/PRCT

PRG-03、PRG-06、PRG-10

PRT-03、PRT-06、PRT-10

PRCG-03、PRCG-06、PRCG-10

6. 顺序阀 / 抗衡阀 UG/UT、URG 抗衡阀

UG-03-1/2/3/4、UG-06-1/2/3/4、UG-10-1/2/3/4

UT-03、UT-06、UT-10

URG-03、URG-06

7. 多功能卸载 / 顺序阀 UCG、UCT

UCG-03、UCG-06、UCG-10

UCT-03-1/2/3/4、UCT-06-1/2/3/4、UCT-10-1/2/3/4

五、叠加阀全系列（02/03 通径）

1. 叠加式溢流阀 MRV

MRV-02-P-1/2/3、MRV-02-A-1/2/3、MRV-02-B-1/2/3

MRV-03-P-1/2/3、MRV-03-A-1/2/3、MRV-03-B-1/2/3

2. 叠加式减压阀 SPR

SPR-02-P/A/B-1/2/3

SPR-03-P/A/B-1/2/3

3. 叠加式单向阀 MPC

MPC-02-W/A/B、MPC-03-W/A/B

4. 叠加单向节流阀 MTC

MTC-02-W/A/B、MTC-03-W/A/B

5. 叠加抗衡平衡阀 MSCV

MSCV-02-A、MSCV-02-B

MSCV-03-A、MSCV-03-B

六、流量控制阀（节流 / 单向节流）

板式 TVG、管式 TVT；单向节流 TVCG/TVCT

TVG-03、TVG-04、TVG-06、TVG-10

TVT-03、TVT-04、TVT-06、TVT-10

TVCG-03、TVCG-06、TVCT-03、TVCT-06

七、充液（满油）阀 SG / SLG / PF

SG 直通型（180° 油口）

SG-16-A1、SG-16-A2

SG-24-A1、SG-24-A2

SG-32-A1、SG-32-A2

SG-48-A1、SG-48-A2

SLG90° 直角型

SLG-16、SLG-24、SLG-32

PF 板式满油阀

PF-90、PF-100、PF-125、PF-150、PF-200

八、叶片泵系列

1.VPC 低压变量叶片泵

VPC-12-FA1/FA2/FA3

VPC-15-FA1/FA2/FA3

VPC-20-FA1/FA2/FA3

VPC-30-FA1/FA2/FA3

2.50T 定量低压叶片泵（单 / 双联）

单联：50T-07/12/17/20/23/26/36/39/43

双联：50T-07-12、50T-20-36、50T-23-39

3.HVP 中高压变量叶片泵

HVP-30-FA2、HVP-40-FA2、HVP-40-FA3

九、管式单向阀 CIT

CIT-02、CIT-03、CIT-04、CIT-06

十、型号后缀通用释义

1. B = 接线盒线圈，D = 插式线圈；DC24/AC220 通用电压

2. 1/2/3：调压档位（1 低压 7-70bar，2 中压 35-140bar，3 高压 70-250bar）

3. G = 板式安装，T = 管式螺纹安装

4. FA1/FA2/FA3：油泵法兰安装规格

5. P/A/B/W：叠加阀对应 P 进油、A/B 执行油口、W 回油

6. A1/A2：充液阀轻载 / 重力开启规格

成套适配说明：PRCG-03-1为工业标准03通径（NG10）**先导式单向减压阀**，属于液压系统支路稳压专用压力控制阀，内置单向回油结构，集减压稳压、单向保压双重功能于一体。专门用于**支路低压稳压、降压分压、高低压复合回路**，可在主回路高压工况下，独立稳定输出低压支路压力，互不干扰。完美适配全系03通径叠加阀组、VG32/VG46抗磨液压油，兼容PV2R高压泵、VP2大流量变量泵、3HP~7.5HP中大流量液压站。具备稳压精度高、反向自由回油、抗污染强、压力漂移小的核心优势，广泛用于夹具辅助回路、润滑稳压、辅助进给、低压精密控制工况，全文零品牌化，安装扭力、工况限值、维保周期与站内所有03通径液压元件体系完全统一。

一、型号逐位完整释义（行业通用编码）

• PR：Pressure Reduce 减压阀系列，先导式降压稳压结构，用于支路压力降低与恒定控制，区别溢流阀（系统泄压）、平衡阀（负载抗衡），专属支路分压稳压
• C：Check 单向功能，内置单向阀结构，正向减压稳压、反向自由通油回油，实现单向减压、回程无背压卡顿
• G：Guide 板式安装，标准03通径底板安装结构，适配03通径叠加阀组油路尺寸，可独立装配、可叠加组合使用
• 03：公称通径规格，NG10/3/8寸油口，中大流量通流设计，无流量瓶颈，适配常规中大流量支路回路
• 1：压力档位代码，**低压调压区间 0.5~3.5MPa**，专为低压辅助回路、稳压进给、润滑降压工况设计
• 常规后缀档位拓展释义
• 2：中压档 1.0~7.0MPa，通用支路分压主流档位
• 3：高压档 3.5~14.0MPa，高压系统支路降压专用
• N：带远程控制口，支持远程调压、自动压力切换
• 隐藏默认配置：先导式精密减压阀芯、稳压阻尼结构、内置单向止回总成、高强度调压弹簧、耐高压NBR密封、一体式铸铁阀体；正向精准稳压、回程自由通油、内泄量极低，支持24h连续稳压作业、高频启停切换，高温工况压力稳定性优异。
• 选型红线：减压阀**只降不升**，支路设定压力必须低于主系统压力，无法升压；1档位为低压专用，严禁高压系统强行调压，会导致稳压失效、阀芯卡滞；不可替代溢流阀做系统过载保护；03通径严禁与02通径垫片、阀组混用。

二、额定工况与核心技术参数（站内统一对标）

• 压力参数：壳体极限耐压25MPa，本款1档标准调压区间0.5~3.5MPa；入口最高允许压力21MPa，出口稳压精度高，负载波动下压力漂移≤±0.15MPa，低压稳压线性顺滑
• 流量参数：额定稳定通流80L/min，峰值最大通流90L/min；中大流量通流无节流瓶颈，支路大流量进给无压降、无动作卡顿
• 功能特性：正向减压稳压、反向自由回油，回程无背压、无阻力滞停；停机支路保压效果优异，可维持低压回路静态压力不回落
• 稳压性能：先导式结构，相比直动式减压阀稳压精度提升显著，流量变化、油温变化工况下压力几乎无漂移，适配精密低压控制
• 安装规范：4颗M8 8.8级内六角螺栓固定，对角分两次锁紧，标准安装扭力24±2N·m；配套03通径专用3mm叠加垫片，禁止旧垫片复用、混用
• 介质与油温：适配ISO VG32/VG46抗磨液压油；正常工作油温15~65℃，最优工况30~55℃，耐高温、抗油液劣化能力强
• 适配系统：匹配2.2KW~5.5KW中大流量液压站、高压主系统降压支路、双压力复合回路、设备辅助动力回路
• 物理参数：阀体净重2.0kg，结构稳固、抗震动、抗油污，适配车间长期连续稳压作业工况

三、核心工作原理与回路逻辑

1、正向减压稳压（工作进给）

主油路高压油进入阀体，经过先导阀芯节流降压，自动维持出口压力稳定在设定低压值；无论主系统压力波动、负载变化，支路输出压力恒定不变，实现高压系统带低压精密动作的复合工况。

2、反向自由回油（油缸复位）

油缸缩回复位时，油路反向进油，内置单向阀自动打开，油液无阻力自由回油，完全消除普通减压阀回程背压大、复位慢、卡顿滞停的通病，动作响应顺畅。

3、静态保压稳压（设备待机）

设备动作到位待机后，阀芯自适应闭合，支路低压压力稳定保持，无快速泄压掉落，无需反复建压，大幅提升设备节拍稳定性，降低系统能耗与油温。

核心定位区别：溢流阀=泄压稳压、控主路压力；平衡阀=负载抗衡、防下坠；PRCG单向减压阀=支路降压、恒压分压，是高低压双回路必备核心阀件。

四、03通径压力控制类阀组横向对比

五、标准化安装与调压步骤

1. 停机泄压清洁：设备完全断电、彻底泄压，清理阀体、安装底板贴合面铁屑、油污、杂质，保证安装平面平整洁净，杜绝杂质卡滞阀芯、端面渗油串压。
2. 对位叠装固定：核对阀体进出油口方向，区分进油高压口、出油低压口，放置全新03通径3mm专用垫片，阀体居中对位无偏移，M8螺栓对角交叉分两次锁紧至24±2N·m标准扭力。
3. 油路方向核对：严格按照阀体箭头方向安装，严禁反向装配，反向会直接卡死油路、无法减压、憋压发热。
4. 空载排气调压：完全松开调压螺丝，空载启动设备运行3~5分钟，彻底排空阀体内部空气；单次1/8圈小幅升压，间隔20秒稳压，逐级调至所需低压工作压力。
5. 压力匹配校准：严格保证支路设定压力＜主系统压力，预留0.3~0.5MPa稳压余量，避免压力接近阈值导致稳压抖动、压力漂移。
6. 热态复检锁定：满载连续运行1小时，热态复测低压支路压力，补偿油温升高带来的微量压降，压力稳定无波动后锁紧防松螺母。

六、高频现场故障排查

• 支路压力降不下来、压力偏高：调压不足、阀芯卡滞常开、阻尼孔堵塞；拆解清洗减压阀芯与阻尼油路，重新校准低压阈值，去除油泥杂质。
• 支路压力不稳、波动抖动：系统进气、油液脏污、阀芯轻微卡滞；彻底排空系统空气，更换洁净液压油与滤芯，清洗阀芯研磨面。
• 油缸复位卡顿、回程缓慢：单向阀卡滞、回程油路不畅；拆解清洗内置单向阀总成，恢复反向自由通油功能。
• 待机支路压力快速掉落：阀芯密封磨损、内泄过大、垫片串油；更换全新03专用垫片，磨损严重直接更换阀芯总成。
• 阀体发热、局部温升快：长期节流降压、进出口压差过大；优化系统压力配比，合理控制主路与支路压差，减少无效节流损耗。
• 端面渗油、阀体串油：旧垫片复用老化、螺栓扭力不均、贴合面变形；更换全新专用垫片，对角复紧标准安装扭力。

七、安装运行硬性禁忌

• 升压禁忌：严禁试图通过减压阀提升支路压力，阀体只降不升，支路压力永远低于主路压力，选型必须遵循压差逻辑。
• 超档位调压禁忌：1档低压阀严禁调压超过3.5MPa极限，超档位运行会导致弹簧过载疲劳、稳压失效、阀芯永久变形。
• 功能误用禁忌：不可替代溢流阀做系统过载保护、不可替代平衡阀做负载防坠，功能单一专属，混用会导致系统失控。
• 反向安装禁忌：严禁油路反向装配，直接导致油路锁死、无压力输出、设备无法动作、憋压高温。
• 通径混用禁忌：03通径垫片、螺栓严禁与02通径交叉混用，油孔错位串压，造成减压失效、压力紊乱。
• 暴力调压禁忌：禁止暴力大幅拧动调压手柄，易造成精密弹簧变形、稳压线性度失效，压力出现永久漂移偏差。
• 维保周期：每1000小时检查支路压力稳定性、阀体密封性；每3000小时拆解清洗减压阀芯、单向阀、疏通阻尼孔，更换垫片与O型圈，与全系03通径阀组同步维保。
