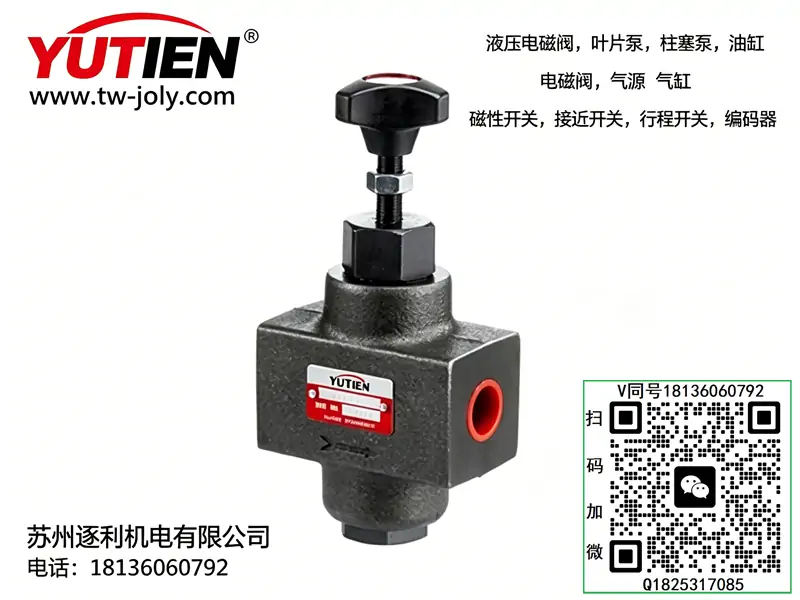

YUTIEN 油田液压阀 UCG-03/06/10-1/2/3/4 单向顺序阀

品牌：YUTIEN 油田液压，产品线覆盖电磁换向阀、电液换向阀、压力控制阀、叠加阀、流量控制阀、充液阀、叶片泵、齿轮泵、机械换向阀、比例阀，适配机床、注塑、压铸、油压机成套液压系统

一、电磁换向阀 DSW 系列（板式标准阀，02/03 通径）

DSW-02（6 通径）

二位单头阀芯（2B 系列）

DSW-02-2B2-B、DSW-02-2B2-D、DSW-02-2B2A-B、DSW-02-2B2A-D、DSW-02-2B2B-B、DSW-02-2B2B-D

DSW-02-2B3-B、DSW-02-2B3-D、DSW-02-2B3A、DSW-02-2B3B

DSW-02-2B4、2B40、2B5、2B60、2B7、2B8、2B9、2B10、2B11、2B12

DSW-02-2D2-B、DSW-02-2D2-D

三位双头阀芯（3C 系列）

DSW-02-3C2-B、DSW-02-3C2-D、DSW-02-3C3、3C4、3C5、3C6、3C40、3C60

DSW-02-3C7、3C8、3C9、3C10、3C11、3C12

DSW-03（10 通径）

二位单头

DSW-03-2B2-B、DSW-03-2B2-D、2B2A、2B2B、2B3、2B60、2B8

三位双头

DSW-03-3C2、3C3、3C4、3C5、3C6、3C40、3C60、3C10、3C12

线圈后缀说明

B = 接线盒式，D=DIN 插式；电压：A110/AC220、DC24/DC12

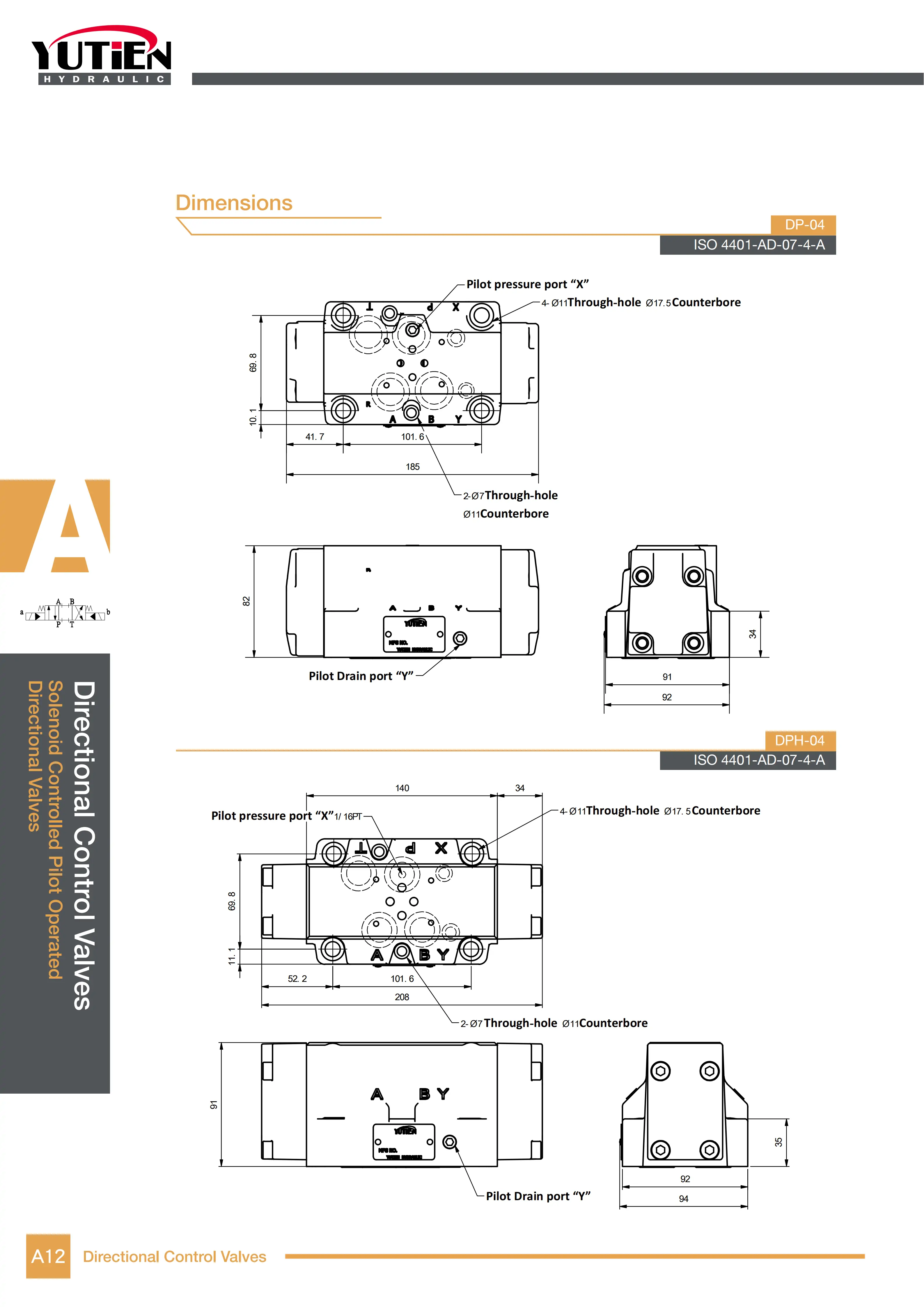

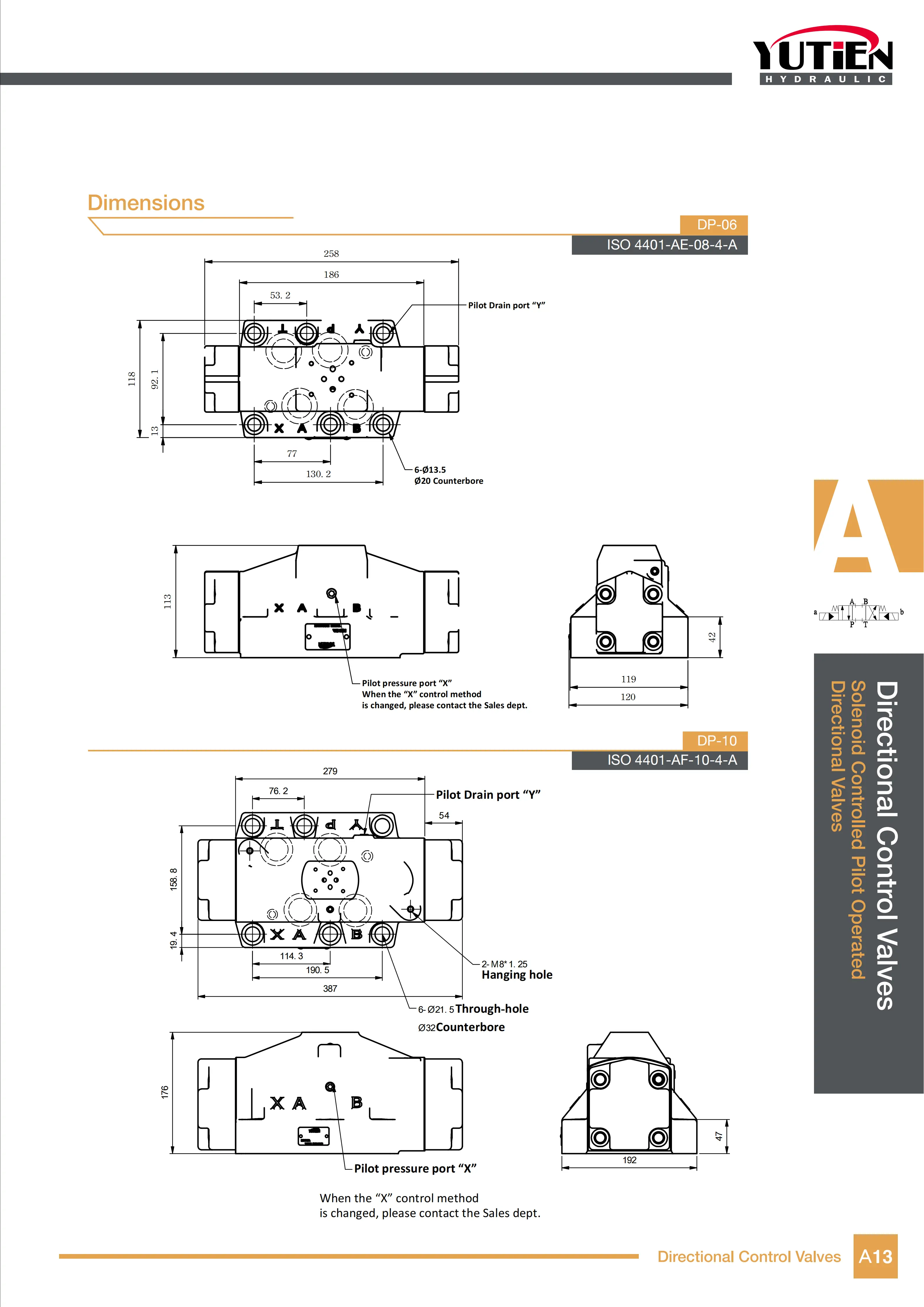

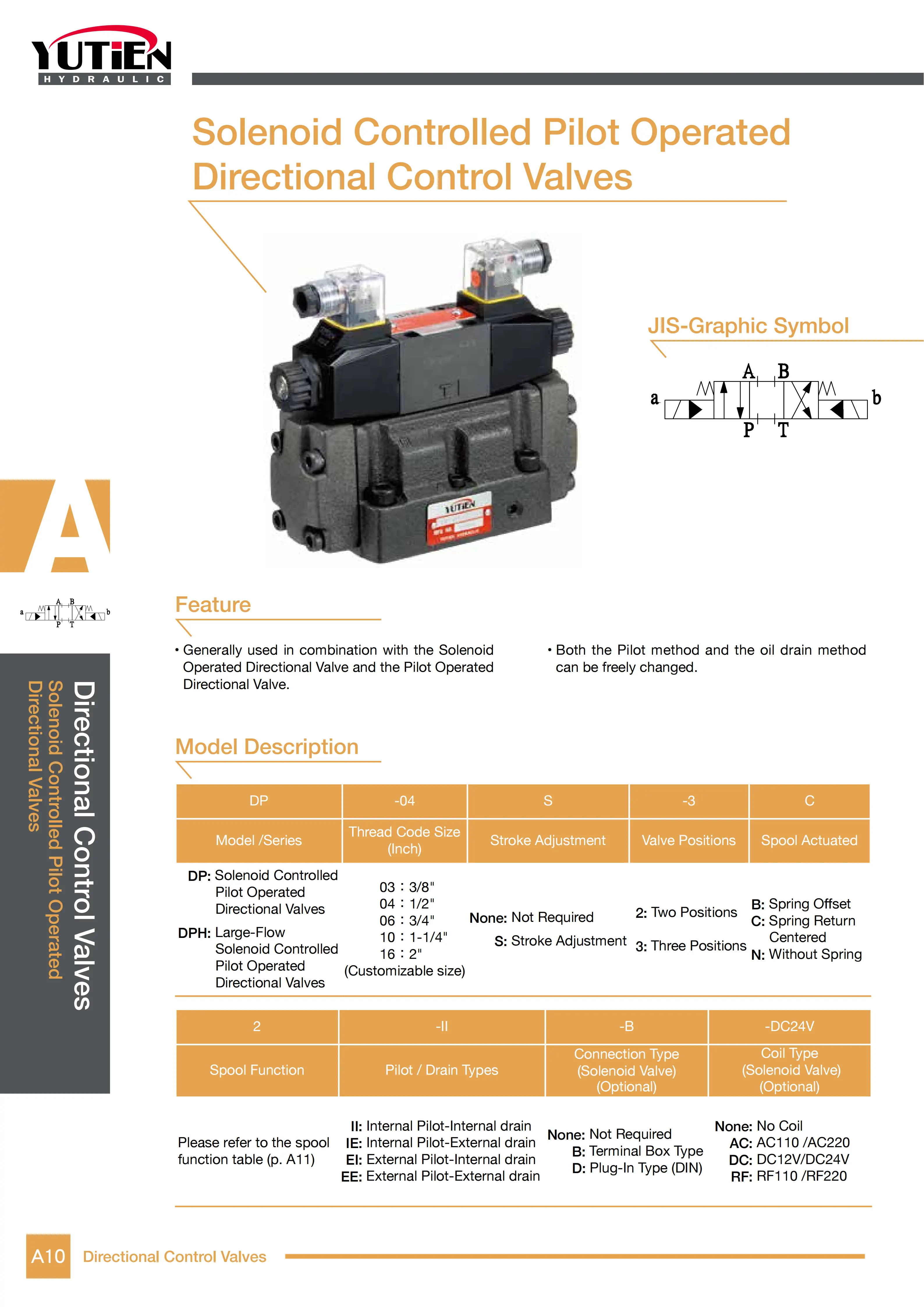

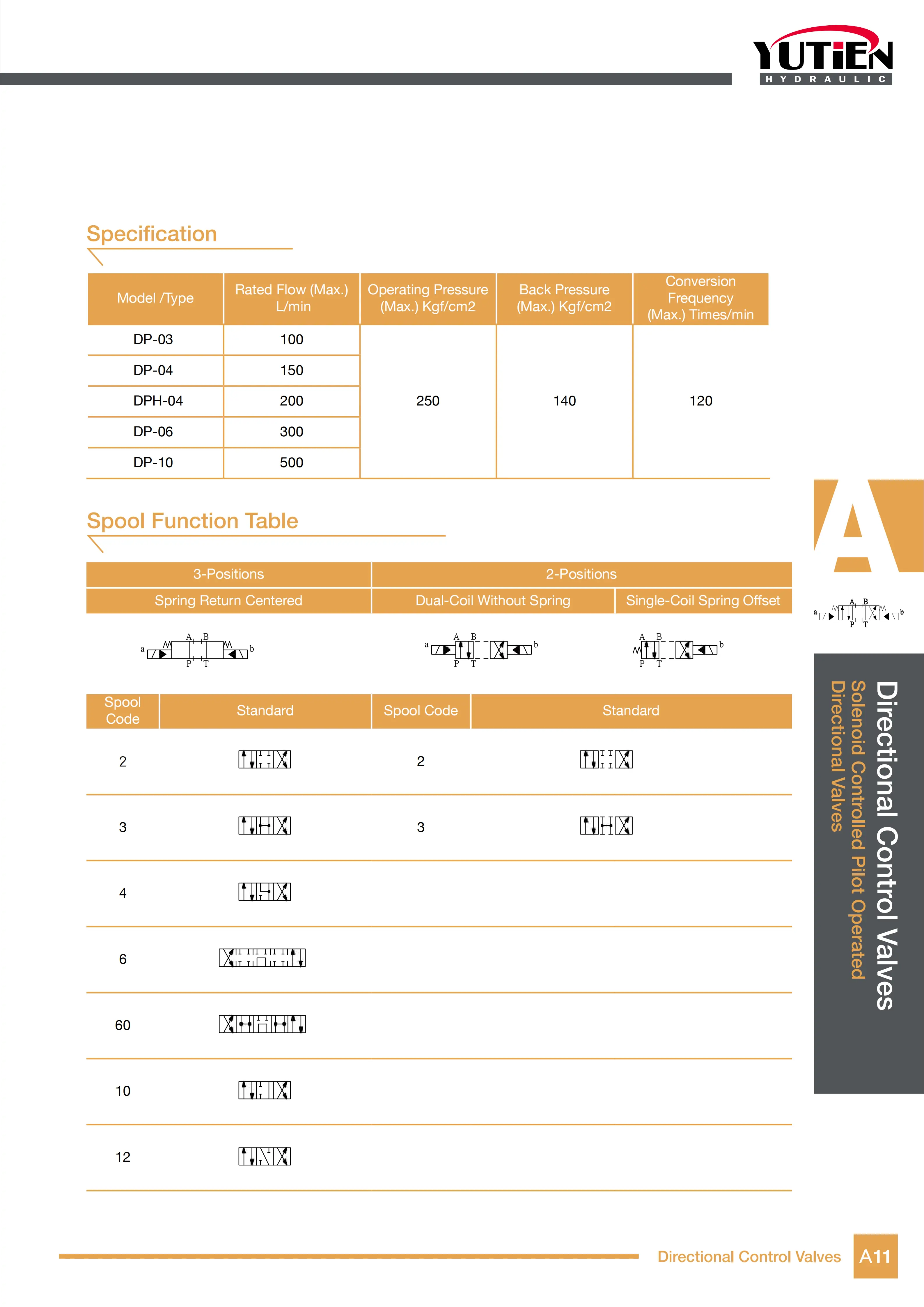

二、电液换向阀 DP 大流量系列

DP-04-3C2-2P、DP-04-3C4-2P、DP-04-3C60-2P

DP-06-3C2-2P、DP-06-3C4-2P、DP-06-3C60-2P

DP-10-3C4-2P

三、机械 / 凸轮换向阀 DCT/DCG

DCT-02-NO、DCT-02-NC

DCG-02-NO、DCG-02-NC

四、压力控制阀全系列

1. 直动远程调压阀 DG/DT

DG-01-1、DG-01-2、DG-01-3

DT-01-1、DT-01-2、DT-01-3

2. 先导式溢流阀 RVG（板式）、RVT（管式）

RVG-03-1、RVG-03-2、RVG-03-3

RVG-06-1、RVG-06-2、RVG-06-3

RVG-10-1、RVG-10-2、RVG-10-3

RVT-03、RVT-06、RVT-10

3. 电磁先导溢流阀 RVGS（板式）、RVTS（管式）

RVGS-03-1P、RVGS-03-2P、RVGS-03-3P

RVGS-06-1P、RVGS-06-2P、RVGS-06-3P

RVGS-10-1P、RVGS-10-2P、RVGS-10-3P

RVTS-03、RVTS-06、RVTS-10

4. 低噪音溢流阀 SBG / 电磁低噪音 SBSG

SBG-03-1、SBG-03-2、SBG-03-3

SBG-06-1、SBG-06-2、SBG-06-3

SBSG-03-1PN、SBSG-06-2PN

5. 减压阀 PRG (板式)/PRT (管式)、单向减压阀 PRCG/PRCT

PRG-03、PRG-06、PRG-10

PRT-03、PRT-06、PRT-10

PRCG-03、PRCG-06、PRCG-10

6. 顺序阀 / 抗衡阀 UG/UT、URG 抗衡阀

UG-03-1/2/3/4、UG-06-1/2/3/4、UG-10-1/2/3/4

UT-03、UT-06、UT-10

URG-03、URG-06

7. 多功能卸载 / 顺序阀 UCG、UCT

UCG-03、UCG-06、UCG-10

UCT-03-1/2/3/4、UCT-06-1/2/3/4、UCT-10-1/2/3/4

五、叠加阀全系列（02/03 通径）

1. 叠加式溢流阀 MRV

MRV-02-P-1/2/3、MRV-02-A-1/2/3、MRV-02-B-1/2/3

MRV-03-P-1/2/3、MRV-03-A-1/2/3、MRV-03-B-1/2/3

2. 叠加式减压阀 SPR

SPR-02-P/A/B-1/2/3

SPR-03-P/A/B-1/2/3

3. 叠加式单向阀 MPC

MPC-02-W/A/B、MPC-03-W/A/B

4. 叠加单向节流阀 MTC

MTC-02-W/A/B、MTC-03-W/A/B

5. 叠加抗衡平衡阀 MSCV

MSCV-02-A、MSCV-02-B

MSCV-03-A、MSCV-03-B

六、流量控制阀（节流 / 单向节流）

板式 TVG、管式 TVT；单向节流 TVCG/TVCT

TVG-03、TVG-04、TVG-06、TVG-10

TVT-03、TVT-04、TVT-06、TVT-10

TVCG-03、TVCG-06、TVCT-03、TVCT-06

七、充液（满油）阀 SG / SLG / PF

SG 直通型（180° 油口）

SG-16-A1、SG-16-A2

SG-24-A1、SG-24-A2

SG-32-A1、SG-32-A2

SG-48-A1、SG-48-A2

SLG90° 直角型

SLG-16、SLG-24、SLG-32

PF 板式满油阀

PF-90、PF-100、PF-125、PF-150、PF-200

八、叶片泵系列

1.VPC 低压变量叶片泵

VPC-12-FA1/FA2/FA3

VPC-15-FA1/FA2/FA3

VPC-20-FA1/FA2/FA3

VPC-30-FA1/FA2/FA3

2.50T 定量低压叶片泵（单 / 双联）

单联：50T-07/12/17/20/23/26/36/39/43

双联：50T-07-12、50T-20-36、50T-23-39

3.HVP 中高压变量叶片泵

HVP-30-FA2、HVP-40-FA2、HVP-40-FA3

九、管式单向阀 CIT

CIT-02、CIT-03、CIT-04、CIT-06

十、型号后缀通用释义

1. B = 接线盒线圈，D = 插式线圈；DC24/AC220 通用电压

2. 1/2/3：调压档位（1 低压 7-70bar，2 中压 35-140bar，3 高压 70-250bar）

3. G = 板式安装，T = 管式螺纹安装

4. FA1/FA2/FA3：油泵法兰安装规格

5. P/A/B/W：叠加阀对应 P 进油、A/B 执行油口、W 回油

6. A1/A2：充液阀轻载 / 重力开启规格

成套适配说明：UCG-03为工业标准03通径（NG10/10mm）**多功能板式压力控制阀**，集抗衡阀、顺序阀、背压阀三重功能于一体，内控内泄标准结构，自带精准压力补偿、稳压阻尼结构。完美适配全系03通径叠加阀组、VG32/VG46抗磨液压油，兼容PV2R高压双联泵、VP2大流量变量泵、3HP~7.5HP中大流量液压站。主打**防止油缸自重下滑、平衡垂直负载、稳定回路背压、有序动作切换**，彻底解决垂直机架溜缸、进给抖动、动作干涉、负载下坠通病，广泛用于立式机床、升降平台、垂直冲压、机械手升降重载设备，全文零品牌化，安装扭力、工况限值、维保周期与站内所有03通径液压元件体系完全统一。

一、型号逐位完整释义（行业通用编码）

• U：多功能压力控制系列，集成顺序、抗衡、背压多重控制逻辑，区别单一功能阀，可通过调压适配多种回路工况
• C：抗衡/平衡控制功能核心代号，专为垂直负载平衡、防下坠、抗负压设计，抑制油缸自重滑移
• G：板式安装方式（Plate），标准03通径底板安装，可独立装配、可配合叠加阀组使用，适配标准油路安装尺寸
• 03：公称通径规格，NG10/10mm通径，3/8寸油口，中大流量适配规格，通流能力强、无流量瓶颈
• 常用后缀压力档位释义（行业标配）
• 1：低压档 0.5~4.0MPa，适配轻载升降、微小背压稳压回路
• 2：中压档 0.9~8.0MPa，通用主流档位，适配常规垂直负载、机床升降工况
• 3：高压档 4.0~16.0MPa，适配重载冲压、重型机架、大负载垂直设备
• 4：超高压档 10.0~21.0MPa，适配高压锁止、重型液压机平衡回路
• 隐藏默认配置：精密锥阀密封结构、高强度调压弹簧、内置阻尼稳压油道、铸铁一体式阀体、耐高压NBR密封总成；内控内泄标准型，压力响应灵敏、稳压精度高、抗污染能力强，支持24h连续垂直负载工况，高频启停无抖动、无溜缸。
• 选型红线：本阀为**垂直负载专用平衡阀**，不可当作溢流阀、卸荷阀使用；档位压力必须大于负载自重产生的油路压力，否则必然下坠溜缸；严禁超通流、超压极限运行，易造成阀芯卡滞、平衡失效；03通径严禁与02通径阀组、垫片混用。

二、额定工况与核心技术参数（站内统一对标）

• 压力参数：壳体极限耐压25MPa，四档全覆盖调压区间：1档(0.5~4MPa)、2档(0.9~8MPa)、3档(4~16MPa)、4档(10~21MPa)；调压线性顺滑、背压稳定、负载平衡精度高
• 流量参数：额定稳定通流80L/min，峰值最大通流90L/min；适配中大流量液压系统，大流量升降动作无卡顿、无节流发热、动作平顺
• 平衡性能：零泄漏锁止、静态背压稳压稳定，可完全抵消油缸自重负载，停机静置无缓慢下滑、无位移漂移，定位精度优异
• 控制方式：标准内控内泄，依靠系统自身压力开启换向，无需外接控制油路，安装简洁、回路稳定、故障率极低
• 安装规范：4颗M8 8.8级内六角螺栓固定，对角分两次锁紧，标准安装扭力24±2N·m；配套03通径专用3mm安装垫片，禁止旧垫片复用、混用
• 介质与油温：适配ISO VG32/VG46抗磨液压油；正常工作油温15~65℃，最优工况30~55℃，耐高温、抗油液劣化、抗杂质能力强
• 适配系统：匹配2.2KW~5.5KW液压站、VP2大流量泵、PV2R双联高压泵系统，专攻垂直升降、立式进给、重载防坠回路
• 物理参数：阀体净重2.0kg，结构稳固、抗震动、抗冲击，适配车间恶劣工况，长期运行无变形、无性能衰减

三、三大核心功能与工作原理

1、抗衡防坠功能（核心主打）

垂直油缸静止、停机待机时，阀芯锥面完全密封锁止，油路形成恒定背压，精准抵消活塞杆自重与负载下坠力，杜绝设备静置溜缸、缓慢下滑、定位偏移，是立式设备安全锁止核心元件。

2、顺序动作控制功能

多回路联动工况下，依靠预设压力阈值控制油路开启顺序，保证夹紧后进给、定位后冲压等有序动作，杜绝动作干涉、先动后乱，提升设备动作逻辑性与稳定性。

3、回路背压稳压功能

进给动作过程中建立稳定回油背压，消除油缸负压、吸空、抖动、爬行问题，让垂直进给速度均匀、运行平顺，大幅提升设备加工精度与运行质感。

功能区别：普通单向阀仅止回、不保压；普通节流阀仅调速、不防坠；UCG-03同时实现防下坠+稳速度+控顺序，是垂直液压回路性价比最高的三合一专用阀。

四、03通径负载平衡阀类横向选型对比

五、标准化安装与调压步骤

1. 停机泄压清洁：设备完全断电、彻底泄压，清理阀体、安装底板贴合面铁屑、油污、杂质，保证安装平面平整洁净，杜绝杂质卡滞阀芯、端面渗油。
2. 对位安装固定：核对阀体进出油口方向，匹配负载升降油路，放置全新03通径3mm专用垫片，阀体居中对位无偏移，M8螺栓对角交叉分两次锁紧至24±2N·m标准扭力。
3. 油路方向核对：严格区分进油、回油方向，严禁反向安装，反向会直接导致油路锁死、油缸不动、憋压发热。
4. 空载初步调压：完全松开调压螺丝，空载启动设备，试运行升降动作；根据负载自重逐级小幅升压，单次1/8圈微调，间隔20秒稳压。
5. 负载精准校准：带载测试升降动作，微调压力至三个标准状态：上升顺畅无吃力、运行平稳无抖动、停机静置无下滑，预留0.5~1MPa安全余量。
6. 热态复检锁定：满载连续运行1小时，热态工况下负载平衡稳定、无漂移、无下坠，锁紧调压防松螺母，调试完成。

六、高频现场故障排查

• 垂直油缸停机下滑、溜缸：平衡压力调节过低、弹簧疲劳、阀芯杂质卡滞关闭不严；逐级升压校准，拆解清洗阀芯锥面，老化弹簧直接更换。
• 油缸上升吃力、动作缓慢：调压过高、阀口开度不足、背压过大；适当降低平衡压力，匹配负载自重，降低无效背压损耗。
• 升降动作抖动、爬行：背压不稳、系统进气、阀芯轻微卡滞；彻底排空系统空气，清洗阀芯阻尼油道，微调压力稳定背压。
• 多回路动作错乱、无顺序：顺序压力阈值不当、调压差值过小；重新分级调压，拉大前后动作压力差，保证回路有序切换。
• 阀体发热、局部温升快：长期高压憋压、阀口节流过载；优化压力匹配，避免超阈值调压，减少长期节流损耗。
• 端面渗油、阀体串油：旧垫片复用老化、螺栓扭力不均、贴合面变形；更换全新03专用垫片，对角复紧标准安装扭力。

七、安装运行硬性禁忌

• 功能误用禁忌：严禁替代溢流阀、卸荷阀做系统调压使用，本阀无大流量溢流泄压能力，误用会导致系统超压失控。
• 压力不足禁忌：严禁平衡压力低于负载自重压力，必然出现停机溜缸、安全隐患，垂直负载必须预留充足压力余量。
• 反向安装禁忌：严禁阀体油路反向装配，直接锁死油路、憋压过载、设备无法动作。
• 通径混用禁忌：03通径垫片、螺栓严禁与02通径混用，油孔错位串压，导致平衡失效、动作失控。
• 暴力调压禁忌：禁止暴力大幅拧动调压手柄，易造成弹簧变形、压力线性失效、平衡精度永久偏差。
• 脏油运行禁忌：细微杂质会卡滞锥阀密封面，造成微泄溜缸，必须定期换油、过滤净化，保证油液洁净。
• 维保周期：每1000小时检查负载平衡状态、压力稳定性、阀体密封性；每3000小时拆解清洗阀芯锥面与阻尼孔、更换垫片与O型圈，与全系03通径阀组同步维保。
