YUTIEN引导溢流阀RVT-04管式压力阀RVT-06液压阀 RVT-10

品牌：YUTIEN 油田液压，产品线覆盖电磁换向阀、电液换向阀、压力控制阀、叠加阀、流量控制阀、充液阀、叶片泵、齿轮泵、机械换向阀、比例阀，适配机床、注塑、压铸、油压机成套液压系统

一、电磁换向阀 DSW 系列（板式标准阀，02/03 通径）

DSW-02（6 通径）

二位单头阀芯（2B 系列）

DSW-02-2B2-B、DSW-02-2B2-D、DSW-02-2B2A-B、DSW-02-2B2A-D、DSW-02-2B2B-B、DSW-02-2B2B-D

DSW-02-2B3-B、DSW-02-2B3-D、DSW-02-2B3A、DSW-02-2B3B

DSW-02-2B4、2B40、2B5、2B60、2B7、2B8、2B9、2B10、2B11、2B12

DSW-02-2D2-B、DSW-02-2D2-D

三位双头阀芯（3C 系列）

DSW-02-3C2-B、DSW-02-3C2-D、DSW-02-3C3、3C4、3C5、3C6、3C40、3C60

DSW-02-3C7、3C8、3C9、3C10、3C11、3C12

DSW-03（10 通径）

二位单头

DSW-03-2B2-B、DSW-03-2B2-D、2B2A、2B2B、2B3、2B60、2B8

三位双头

DSW-03-3C2、3C3、3C4、3C5、3C6、3C40、3C60、3C10、3C12

线圈后缀说明

B = 接线盒式，D=DIN 插式；电压：A110/AC220、DC24/DC12

二、电液换向阀 DP 大流量系列

DP-04-3C2-2P、DP-04-3C4-2P、DP-04-3C60-2P

DP-06-3C2-2P、DP-06-3C4-2P、DP-06-3C60-2P

DP-10-3C4-2P

三、机械 / 凸轮换向阀 DCT/DCG

DCT-02-NO、DCT-02-NC

DCG-02-NO、DCG-02-NC

四、压力控制阀全系列

1. 直动远程调压阀 DG/DT

DG-01-1、DG-01-2、DG-01-3

DT-01-1、DT-01-2、DT-01-3

2. 先导式溢流阀 RVG（板式）、RVT（管式）

RVG-03-1、RVG-03-2、RVG-03-3

RVG-06-1、RVG-06-2、RVG-06-3

RVG-10-1、RVG-10-2、RVG-10-3

RVT-03、RVT-06、RVT-10

3. 电磁先导溢流阀 RVGS（板式）、RVTS（管式）

RVGS-03-1P、RVGS-03-2P、RVGS-03-3P

RVGS-06-1P、RVGS-06-2P、RVGS-06-3P

RVGS-10-1P、RVGS-10-2P、RVGS-10-3P

RVTS-03、RVTS-06、RVTS-10

4. 低噪音溢流阀 SBG / 电磁低噪音 SBSG

SBG-03-1、SBG-03-2、SBG-03-3

SBG-06-1、SBG-06-2、SBG-06-3

SBSG-03-1PN、SBSG-06-2PN

5. 减压阀 PRG (板式)/PRT (管式)、单向减压阀 PRCG/PRCT

PRG-03、PRG-06、PRG-10

PRT-03、PRT-06、PRT-10

PRCG-03、PRCG-06、PRCG-10

6. 顺序阀 / 抗衡阀 UG/UT、URG 抗衡阀

UG-03-1/2/3/4、UG-06-1/2/3/4、UG-10-1/2/3/4

UT-03、UT-06、UT-10

URG-03、URG-06

7. 多功能卸载 / 顺序阀 UCG、UCT

UCG-03、UCG-06、UCG-10

UCT-03-1/2/3/4、UCT-06-1/2/3/4、UCT-10-1/2/3/4

五、叠加阀全系列（02/03 通径）

1. 叠加式溢流阀 MRV

MRV-02-P-1/2/3、MRV-02-A-1/2/3、MRV-02-B-1/2/3

MRV-03-P-1/2/3、MRV-03-A-1/2/3、MRV-03-B-1/2/3

2. 叠加式减压阀 SPR

SPR-02-P/A/B-1/2/3

SPR-03-P/A/B-1/2/3

3. 叠加式单向阀 MPC

MPC-02-W/A/B、MPC-03-W/A/B

4. 叠加单向节流阀 MTC

MTC-02-W/A/B、MTC-03-W/A/B

5. 叠加抗衡平衡阀 MSCV

MSCV-02-A、MSCV-02-B

MSCV-03-A、MSCV-03-B

六、流量控制阀（节流 / 单向节流）

板式 TVG、管式 TVT；单向节流 TVCG/TVCT

TVG-03、TVG-04、TVG-06、TVG-10

TVT-03、TVT-04、TVT-06、TVT-10

TVCG-03、TVCG-06、TVCT-03、TVCT-06

七、充液（满油）阀 SG / SLG / PF

SG 直通型（180° 油口）

SG-16-A1、SG-16-A2

SG-24-A1、SG-24-A2

SG-32-A1、SG-32-A2

SG-48-A1、SG-48-A2

SLG90° 直角型

SLG-16、SLG-24、SLG-32

PF 板式满油阀

PF-90、PF-100、PF-125、PF-150、PF-200

八、叶片泵系列

1.VPC 低压变量叶片泵

VPC-12-FA1/FA2/FA3

VPC-15-FA1/FA2/FA3

VPC-20-FA1/FA2/FA3

VPC-30-FA1/FA2/FA3

2.50T 定量低压叶片泵（单 / 双联）

单联：50T-07/12/17/20/23/26/36/39/43

双联：50T-07-12、50T-20-36、50T-23-39

3.HVP 中高压变量叶片泵

HVP-30-FA2、HVP-40-FA2、HVP-40-FA3

九、管式单向阀 CIT

CIT-02、CIT-03、CIT-04、CIT-06

十、型号后缀通用释义

1. B = 接线盒线圈，D = 插式线圈；DC24/AC220 通用电压

2. 1/2/3：调压档位（1 低压 7-70bar，2 中压 35-140bar，3 高压 70-250bar）

3. G = 板式安装，T = 管式螺纹安装

4. FA1/FA2/FA3：油泵法兰安装规格

5. P/A/B/W：叠加阀对应 P 进油、A/B 执行油口、W 回油

6. A1/A2：充液阀轻载 / 重力开启规格

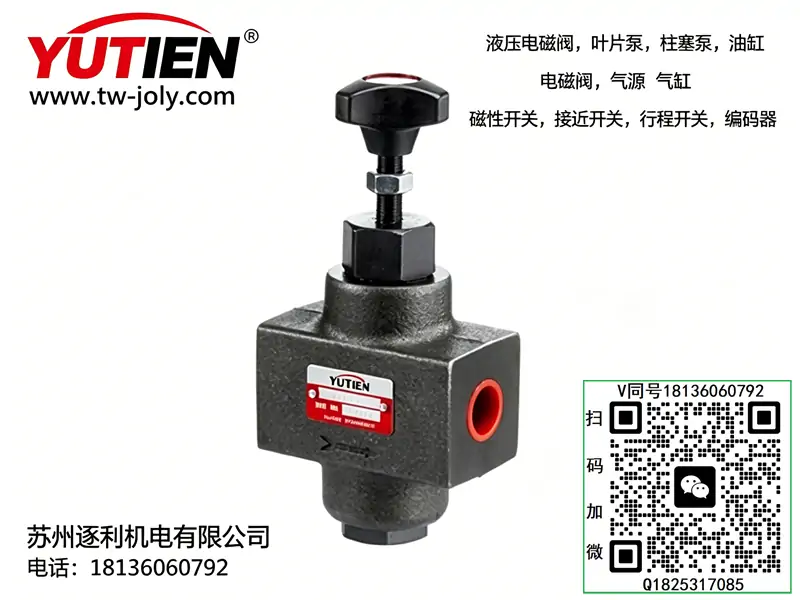

成套适配说明：RVT-04为工业标准**04规格管式先导式溢流阀**，属于大口径主压力控制阀，采用先导阻尼降噪结构，稳压精度高、高压无啸叫、压力漂移极小。区别02/03小通径叠加阀，本机为螺纹管式安装、通流更大、过载能力更强，完美适配VG32/VG46抗磨液压油，匹配VP2大流量泵、PV2R高压双联泵、5HP及以上中大功率液压站。主打**大流量稳压、高压静音、远程卸荷兼容**，广泛用于重型机床、冲压设备、注塑辅助、长时间待机重载液压系统，全文零品牌化，工况限值、调试逻辑、维保周期与站内所有压力阀体系完全统一。

一、型号逐位完整释义（行业通用编码）

• RV：先导式溢流阀系列，区别直动式溢流阀，具备稳压精准、压力波动小、可远程卸荷、高压静音的核心优势，属于系统主调压级阀
• T：管式螺纹安装结构（Tube），直接管路螺纹对接，无需叠加底板，适配独立管路主调压、大流量旁路溢流场景
• 04：通径规格代码，1/2寸标准油口，大通流设计，通流能力远超03通径阀，专为中大流量液压系统设计
• 完整后缀选配（行业标准）
• 1：低压档位 0.7~7.0MPa（7~70bar），适配中低压快速进给系统
• 2：中压档位 3.5~14.0MPa（35~140bar），适配常规重载夹紧系统
• 3：高压档位 7.0~21.0MPa（70~210bar），适配高压锁模、冲压重载系统
• 30：标准手动调压结构（市面通用默认款）
• 32：推力环联动调压结构，微调更顺滑、低压微调无卡顿
• 隐藏默认配置：阻尼降噪先导阀芯、高精度调压弹簧、一体式高强度阀体、耐高压密封总成、内置稳压缓冲结构；支持24h连续高压重载、长期待机溢流，抗污染、抗压力冲击能力优异，高压工况无共振啸叫。
• 选型红线：RVT-04为管式大流量主溢流阀，不可当叠加阀混用；档位必须匹配系统最高工作压力，低压档位超压会泄压失效，高压档位低压微调精度差；严禁长期满压极限运行，易造成弹簧疲劳、压力漂移。

二、额定工况与核心技术参数（站内统一对标）

• 压力参数：壳体极限耐压25MPa，最大瞬时冲击压力23MPa；三档标准调压全覆盖：1档(0.7~7MPa)、2档(3.5~14MPa)、3档(7~21MPa)，全区间稳压线性顺滑、保压压降极小
• 流量参数：额定稳定通流100L/min，峰值最大通流110L/min；通流能力优于常规03通径叠加溢流阀，彻底杜绝大流量系统溢流瓶颈、压降小、无发热堆积
• 静音性能：先导阻尼降噪设计，高压满载运行无共振啸叫，运行噪音≤51dB，完美解决大流量泵高压溢流刺耳噪音问题
• 远程控制：自带远程卸荷油口，可外接电磁阀实现系统自动卸荷、远程泄压，适配自动化待机节能回路
• 安装规格：1/2寸螺纹油口，标准管螺纹对接，安装无需专用底板，适配工业标准液压管路；安装无扭力偏差，螺纹密封严禁生料带过量缠绕
• 介质与油温：适配ISO VG32/VG46抗磨液压油；正常工作油温15~65℃，最优工况30~55℃，高温工况稳压稳定性优异，不易压力漂移
• 适配系统：匹配3HP~7.5HP液压站、VP2-30大流量单泵、VPCC-3030双联泵、PV2R高低压双联泵中大流量系统
• 物理参数：阀体净重2.3kg，结构稳固、抗震动、抗油污，适配车间长期连续重载作业工况

三、核心工作原理与系统功能

1、常规稳压工作状态

系统压力低于调压设定值时，先导阀芯闭合，主阀芯落座封闭溢流口，系统正常建压供油；负载压力升高达到设定值时，先导油路导通，主阀芯自适应开启溢流，精准维持系统压力恒定，稳压精度远高于直动式溢流阀。

2、过载安全保护

设备突发过载、压力异常飙升时，主阀芯大开度快速溢流泄压，限制系统最高压力，保护油泵、阀组、油缸免受高压击穿损坏，是大流量液压系统核心安全防护元件。

3、远程卸荷节能（拓展功能）

远程控制口外接电磁卸荷阀，设备待机时远程泄压，主阀完全溢流卸荷，系统低压待机，大幅降低无效溢流发热，解决大流量系统长期高温通病，节能降温效果显著。

四、主流溢流阀通流与结构横向对比

五、标准化安装与调压步骤

1. 停机泄压清洁：设备完全断电泄压，清理管路螺纹接口油污、铁屑、杂质，杜绝杂质进入阀体造成卡滞、调压失灵。
2. 管路对接安装：匹配1/2寸标准液压管路，螺纹缠绕密封材料均匀适度，禁止过量缠绕堵塞油口，阀体竖直/水平安装均可，保证油路顺畅无弯折憋压。
3. 远程口封堵/接线：无需远程卸荷时，远程控制口使用专用堵头密封严实；需要自动卸荷时，外接匹配规格电磁换向阀。
4. 空载排气调压：完全松开调压螺丝，空载启动设备运行3~5分钟，排空阀体内部空气；单次1/8圈小幅升压，间隔20秒待压力稳定，逐级调至工作压力。
5. 压力余量预留：工作压力预留1~1.5MPa安全余量，禁止长期顶满档位极限压力运行，避免弹簧疲劳、压力漂移。
6. 热态复检锁定：满载连续运行1小时，热态复测压力，补偿油温升高带来的微量压降，压力稳定后锁紧调压防松螺母。

六、高频现场故障排查

• 系统压力调不上、压力偏低：先导阀芯卡杂质、调压弹簧疲劳、先导油路堵塞；拆解清洗主阀芯与先导阀芯，疏通阻尼孔，老化弹簧直接更换。
• 高压啸叫、噪音刺耳：大流量叠加阀通流不足替换不匹配、阀体进气、阻尼孔轻微堵塞；更换大通流RVT-04阀，彻底排空系统空气，清洗阀芯阻尼结构。
• 系统油温过高、持续溢流：调压过低、阀芯卡滞常开、远程卸荷阀常通；重新校准系统压力，清洗复位主阀芯，检修远程卸荷回路。
• 压力不稳、波动抖动：系统进气、油液脏污、阀芯磨损内泄增大；彻底排气，更换洁净液压油与精密滤芯，磨损严重更换阀体总成。
• 螺纹接口渗油漏油：螺纹密封不良、管路受力偏心；重新密封对接，校正管路位置，杜绝阀体受力变形渗漏。
• 无法远程卸荷、待机高压：远程油路堵塞、外接电磁阀失效；疏通远程控制油口，检修外接电控阀组。

七、安装运行硬性禁忌

• 通流混用禁忌：严禁用02/03小通径溢流阀替代本阀，大流量工况会造成溢流瓶颈、严重发热、压力失控。
• 档位误用禁忌：低压档位禁止高压重载使用、高压档位禁止低压微调，会出现调压失效、精度差、噪音超标。
• 暴力调压禁忌：禁止暴力大幅拧动调压手柄、满压硬顶，极易损伤精密调压弹簧与阻尼阀芯，造成永久压力漂移。
• 带压拆装禁忌：严禁系统带压拆装阀体、拆卸远程堵头，高压喷油易引发安全事故，同时损坏内部精密结构。
• 杂质入体禁忌：管路安装杂质未清理、脏油运行，是阀芯卡滞、调压失灵的主要诱因，必须保证油液洁净、管路清洁。
• 长期极限压力禁忌：禁止长期21MPa满压运行，弹簧持续高负荷疲劳，会快速衰减、保压失效。
• 维保周期：每1000小时检查阀体工况、压力稳定性、管路密封性；每3000小时拆解清洗阀芯、疏通阻尼孔，检查弹簧状态，与站内压力控制阀同步维保。
