YUTIEN油田手动换向阀DMG-02 03-3C2 3C3 3C4 3C6 3C60 3C10

品牌：YUTIEN 油田液压，产品线覆盖电磁换向阀、电液换向阀、压力控制阀、叠加阀、流量控制阀、充液阀、叶片泵、齿轮泵、机械换向阀、比例阀，适配机床、注塑、压铸、油压机成套液压系统

一、电磁换向阀 DSW 系列（板式标准阀，02/03 通径）

DSW-02（6 通径）

二位单头阀芯（2B 系列）

DSW-02-2B2-B、DSW-02-2B2-D、DSW-02-2B2A-B、DSW-02-2B2A-D、DSW-02-2B2B-B、DSW-02-2B2B-D

DSW-02-2B3-B、DSW-02-2B3-D、DSW-02-2B3A、DSW-02-2B3B

DSW-02-2B4、2B40、2B5、2B60、2B7、2B8、2B9、2B10、2B11、2B12

DSW-02-2D2-B、DSW-02-2D2-D

三位双头阀芯（3C 系列）

DSW-02-3C2-B、DSW-02-3C2-D、DSW-02-3C3、3C4、3C5、3C6、3C40、3C60

DSW-02-3C7、3C8、3C9、3C10、3C11、3C12

DSW-03（10 通径）

二位单头

DSW-03-2B2-B、DSW-03-2B2-D、2B2A、2B2B、2B3、2B60、2B8

三位双头

DSW-03-3C2、3C3、3C4、3C5、3C6、3C40、3C60、3C10、3C12

线圈后缀说明

B = 接线盒式，D=DIN 插式；电压：A110/AC220、DC24/DC12

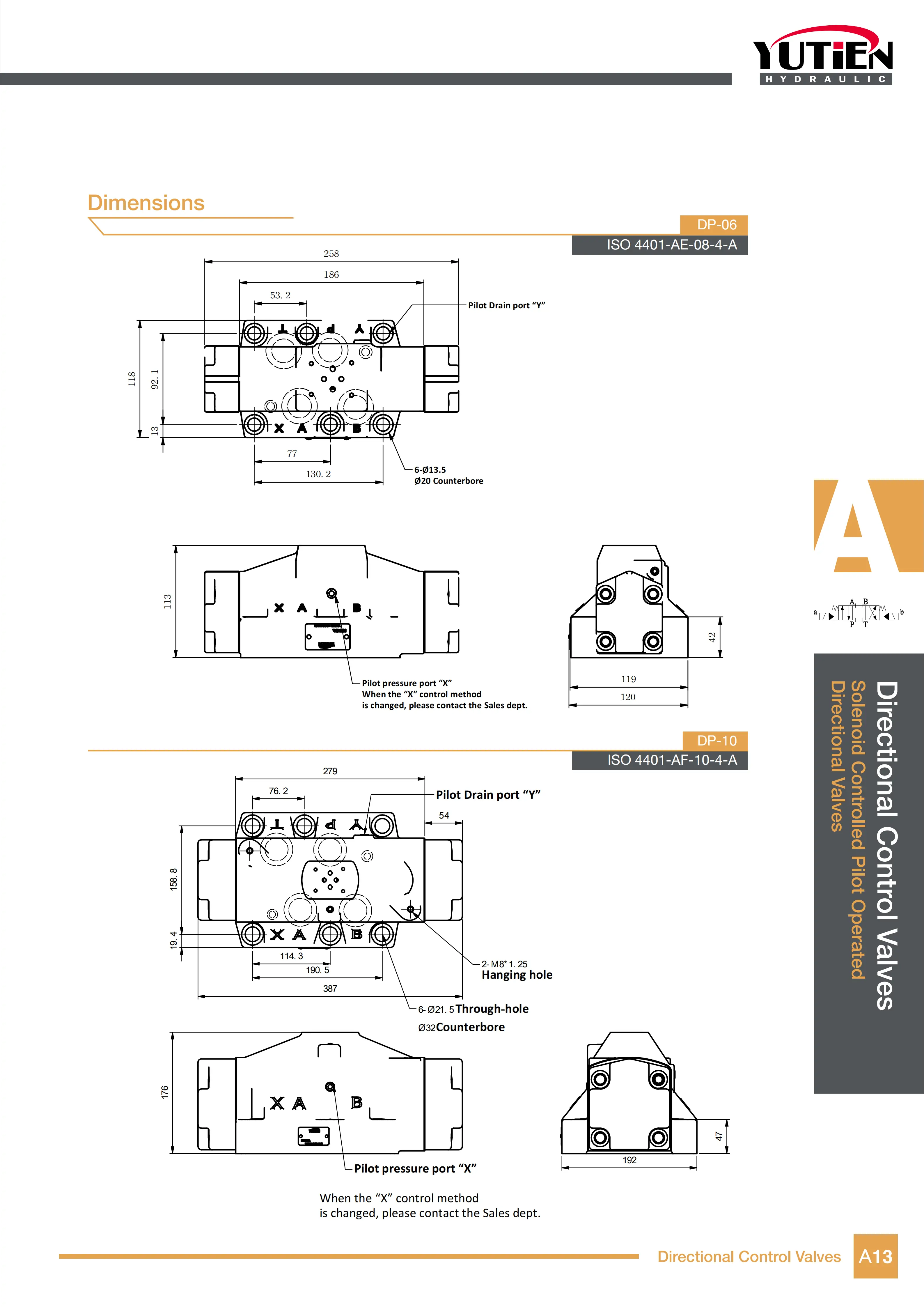

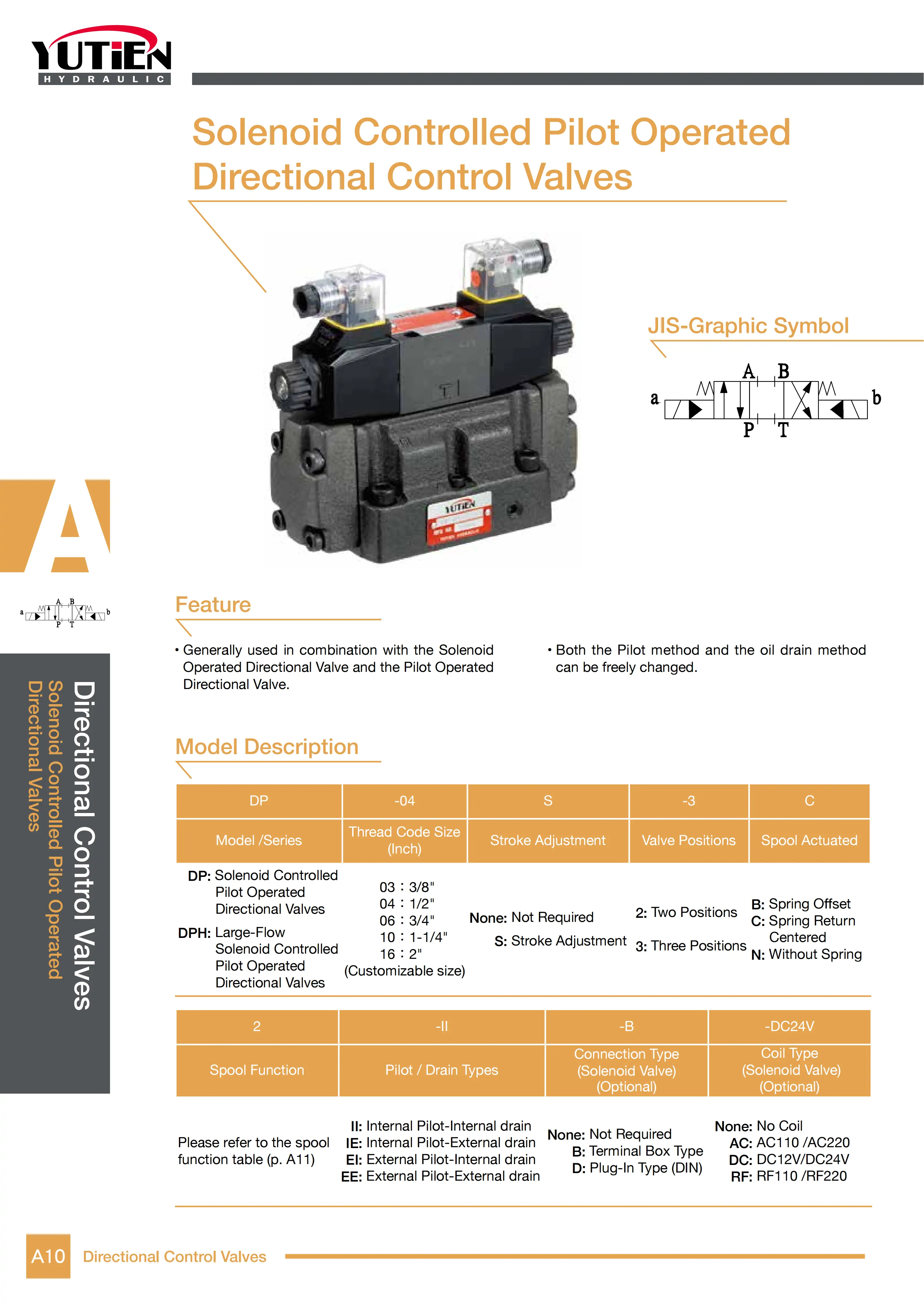

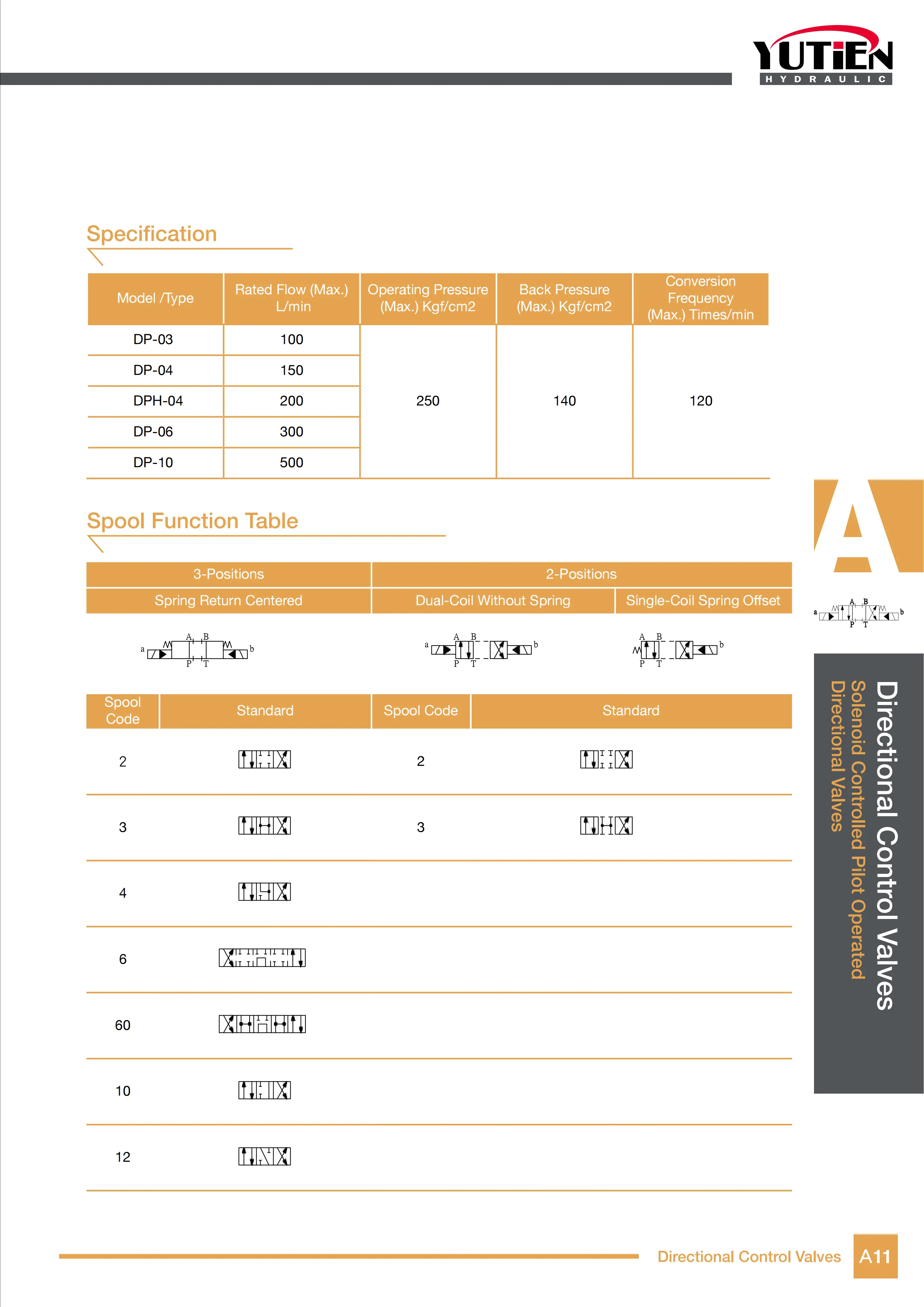

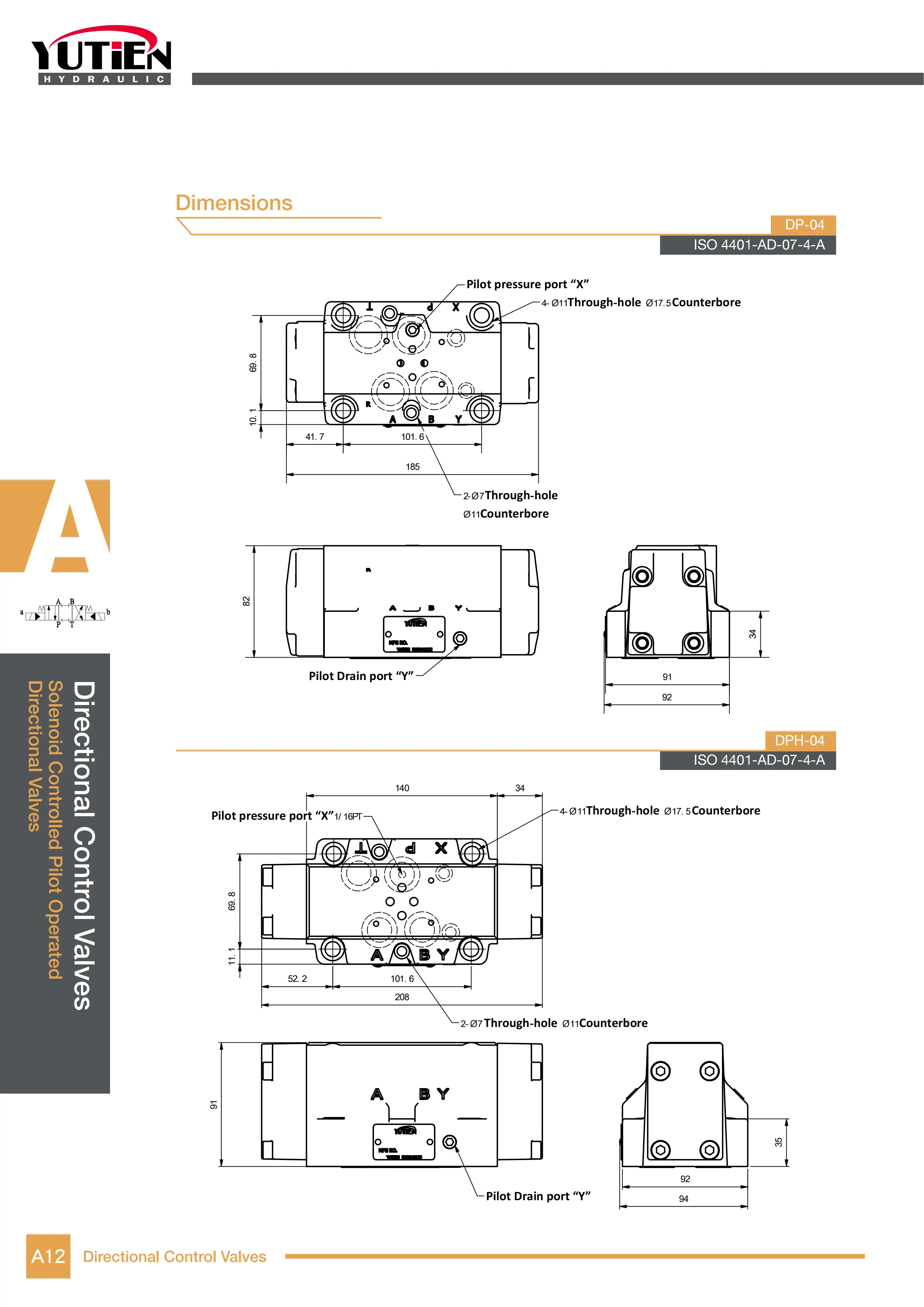

二、电液换向阀 DP 大流量系列

DP-04-3C2-2P、DP-04-3C4-2P、DP-04-3C60-2P

DP-06-3C2-2P、DP-06-3C4-2P、DP-06-3C60-2P

DP-10-3C4-2P

三、机械 / 凸轮换向阀 DCT/DCG

DCT-02-NO、DCT-02-NC

DCG-02-NO、DCG-02-NC

四、压力控制阀全系列

1. 直动远程调压阀 DG/DT

DG-01-1、DG-01-2、DG-01-3

DT-01-1、DT-01-2、DT-01-3

2. 先导式溢流阀 RVG（板式）、RVT（管式）

RVG-03-1、RVG-03-2、RVG-03-3

RVG-06-1、RVG-06-2、RVG-06-3

RVG-10-1、RVG-10-2、RVG-10-3

RVT-03、RVT-06、RVT-10

3. 电磁先导溢流阀 RVGS（板式）、RVTS（管式）

RVGS-03-1P、RVGS-03-2P、RVGS-03-3P

RVGS-06-1P、RVGS-06-2P、RVGS-06-3P

RVGS-10-1P、RVGS-10-2P、RVGS-10-3P

RVTS-03、RVTS-06、RVTS-10

4. 低噪音溢流阀 SBG / 电磁低噪音 SBSG

SBG-03-1、SBG-03-2、SBG-03-3

SBG-06-1、SBG-06-2、SBG-06-3

SBSG-03-1PN、SBSG-06-2PN

5. 减压阀 PRG (板式)/PRT (管式)、单向减压阀 PRCG/PRCT

PRG-03、PRG-06、PRG-10

PRT-03、PRT-06、PRT-10

PRCG-03、PRCG-06、PRCG-10

6. 顺序阀 / 抗衡阀 UG/UT、URG 抗衡阀

UG-03-1/2/3/4、UG-06-1/2/3/4、UG-10-1/2/3/4

UT-03、UT-06、UT-10

URG-03、URG-06

7. 多功能卸载 / 顺序阀 UCG、UCT

UCG-03、UCG-06、UCG-10

UCT-03-1/2/3/4、UCT-06-1/2/3/4、UCT-10-1/2/3/4

五、叠加阀全系列（02/03 通径）

1. 叠加式溢流阀 MRV

MRV-02-P-1/2/3、MRV-02-A-1/2/3、MRV-02-B-1/2/3

MRV-03-P-1/2/3、MRV-03-A-1/2/3、MRV-03-B-1/2/3

2. 叠加式减压阀 SPR

SPR-02-P/A/B-1/2/3

SPR-03-P/A/B-1/2/3

3. 叠加式单向阀 MPC

MPC-02-W/A/B、MPC-03-W/A/B

4. 叠加单向节流阀 MTC

MTC-02-W/A/B、MTC-03-W/A/B

5. 叠加抗衡平衡阀 MSCV

MSCV-02-A、MSCV-02-B

MSCV-03-A、MSCV-03-B

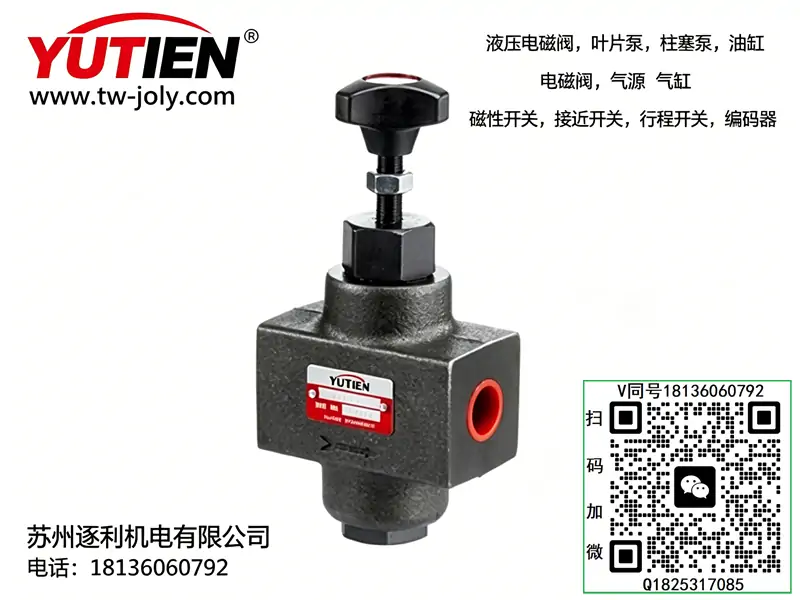

六、流量控制阀（节流 / 单向节流）

板式 TVG、管式 TVT；单向节流 TVCG/TVCT

TVG-03、TVG-04、TVG-06、TVG-10

TVT-03、TVT-04、TVT-06、TVT-10

TVCG-03、TVCG-06、TVCT-03、TVCT-06

七、充液（满油）阀 SG / SLG / PF

SG 直通型（180° 油口）

SG-16-A1、SG-16-A2

SG-24-A1、SG-24-A2

SG-32-A1、SG-32-A2

SG-48-A1、SG-48-A2

SLG90° 直角型

SLG-16、SLG-24、SLG-32

PF 板式满油阀

PF-90、PF-100、PF-125、PF-150、PF-200

八、叶片泵系列

1.VPC 低压变量叶片泵

VPC-12-FA1/FA2/FA3

VPC-15-FA1/FA2/FA3

VPC-20-FA1/FA2/FA3

VPC-30-FA1/FA2/FA3

2.50T 定量低压叶片泵（单 / 双联）

单联：50T-07/12/17/20/23/26/36/39/43

双联：50T-07-12、50T-20-36、50T-23-39

3.HVP 中高压变量叶片泵

HVP-30-FA2、HVP-40-FA2、HVP-40-FA3

九、管式单向阀 CIT

CIT-02、CIT-03、CIT-04、CIT-06

十、型号后缀通用释义

1. B = 接线盒线圈，D = 插式线圈；DC24/AC220 通用电压

2. 1/2/3：调压档位（1 低压 7-70bar，2 中压 35-140bar，3 高压 70-250bar）

3. G = 板式安装，T = 管式螺纹安装

4. FA1/FA2/FA3：油泵法兰安装规格

5. P/A/B/W：叠加阀对应 P 进油、A/B 执行油口、W 回油

6. A1/A2：充液阀轻载 / 重力开启规格

成套适配说明：DMG-02/03-3C2为工业标准板式湿式电磁换向阀，分02(NG6)、03(NG10)双通径规格，3C2中位O型全封闭机能，是液压系统**精准锁止、刚性保压**主力方向控制阀。完美适配全系02/03通径叠加阀组、VG32/VG46抗磨液压油，兼容VP、VPC、VP2、PV2R全系列泵组。具备阀芯研磨精度高、内泄极小、换向平稳、抗污染强、高频耐用的核心优势，中位四腔封闭锁止无滑移，广泛用于工装夹具锁模、模具保压、精密定位、重载自动化往复进给设备，全文零品牌化，安装扭力、工况限值、维保周期与站内所有液压元件体系完全统一。

一、型号逐位完整释义（行业通用编码）

• DMG：板式湿式电磁换向阀系列，工业级升级湿式阀芯结构，无干式阀芯撞击噪音，耐高温线圈、耐高压阀体，抗杂质、抗压力冲击能力更强，支持24小时连续高频启停作业
• 02/03：公称通径规格，02=NG6小通径(1/4寸)适配中小流量系统；03=NG10大通径(3/8寸)适配中大流量重载系统
• 3：三位四通结构，双线圈弹簧对中复位，具备双向换向、中位待机三重工作逻辑，工况适配全面，通用性极强
• C2：中位O型机能，核心为P/A/B/T四腔全封闭锁止，油缸上下腔完全密闭、泵口保压憋压，静止刚性极强、几乎无滑移，专为高精度保压锁模工况设计
• 常规后缀选配释义
• A2：AC220V工业通用电压，适配车间常规电控
• D2：DC24V直流电压，适配PLC自控、精密设备
• DL：插头式防水接线，防尘防油溅，适配恶劣工况
• L：接线盒式接线，耐油污、接线稳固
• 隐藏默认配置：高精度研磨合金阀芯、一体式铸钢阀体、F级纯铜耐高温线圈、加厚NBR高压密封、湿式静音换向结构；换向响应迅速、卡滞概率极低、高温内泄稳定，耐温区间15℃~65℃，支持高频切换、长期通电待机。
• 选型红线：3C2中位为全封闭憋压机能，**严禁无溢流保护长期高压憋压**，易导致油温飙升、阀体变形、泵体过载；02/03通径严禁垫片、螺栓、阀组混用，油孔错位直接串压失控；电压必须精准匹配，错接瞬间烧毁线圈；禁止超额定流量长期运行，易造成换向迟钝、动作冲击。

二、双通径额定工况与核心技术参数（站内统一对标）

1、DMG-02-3C2（02通径 NG6）

• 压力参数：最大额定工作压力21MPa，壳体极限耐压25MPa，容许背压14MPa，中位静态内泄极低，保压稳定性优异
• 流量参数：额定稳定通流40L/min，峰值最大通流45L/min，最优工作流量10~35L/min，适配0.75KW~2.2KW小型液压站
• 切换性能：最大切换频率120次/分钟，湿式换向无冲击、无抖动、静音运行，适配中小设备高频往复工况
• 安装规范：4颗M6内六角螺栓固定，标准安装扭力10±1N·m，配套02通径2mm专用叠加垫片，禁止旧垫片复用
• 适配泵型：VPC-08、VPC-15、VP-20、HGP-12/15中小排量泵组

2、DMG-03-3C2（03通径 NG10）

• 压力参数：最大额定工作压力21MPa，壳体极限耐压25MPa，容许背压14MPa，重载高压保压无滑移、无压力漂移
• 流量参数：额定稳定通流80L/min，峰值最大通流90L/min，最优工作流量20~75L/min，适配2.2KW~5.5KW中大流量液压站
• 切换性能：最大切换频率100次/分钟，大流量换向平稳、无共振冲击，适配重载设备连续作业
• 安装规范：4颗M8内六角螺栓固定，标准安装扭力24±2N·m，配套03通径3mm专用叠加垫片，对角均匀锁紧
• 适配泵型：VP2-30、VPCC-3030、PV2R12双联大流量泵组
• 通用参数：适配ISO VG32/VG46抗磨液压油，标准线圈功率25~28W，绝缘等级F级，防护等级IP54，工作油温15~65℃，最优工况30~55℃。

三、3C2（O型）中位机能核心工作逻辑

1、左线圈通电（油缸伸出）

阀芯右移换向，P口连通A口、B口连通T口，压力油平稳进入油缸无杆腔，活塞杆伸出完成夹紧、顶出、进给动作，回油顺畅无背压卡顿，动作平稳有力。

2、右线圈通电（油缸缩回）

阀芯左移换向，P口连通B口、A口连通T口，压力油进入油缸有杆腔，活塞杆平稳退回复位，换向响应迅速、无滞后、无冲击。

3、双线圈断电中位锁止（核心功能）

阀芯弹簧自动对中复位，P、A、B、T四腔完全封闭锁死。油缸上下腔油路密闭隔绝，杜绝渗漏、缓慢滑移，实现高精度定位保压；泵口P口封闭憋压，系统维持静态压力，无需反复建压，完美适配长时间锁模、工件固定、精密定位工况。

机能优势：3C2(O型)中位是夹具锁止首选机能，保压刚性、定位精度远超3C3(Y型)、3C4(H型)；唯一短板为中位泵口憋压，系统必须搭配溢流阀做过载泄压保护，避免长期溢流高温。

四、02/03通径3C2阀组横向对比

五、标准化安装与调试步骤

1. 停机泄压清洁：设备完全断电、彻底泄压，清理阀体、安装底板贴合面铁屑、油污、杂质，保证安装平面平整洁净，杜绝杂质卡阀、端面渗油串压。
2. 对位叠装固定：选用对应通径全新专用垫片，核对阀体油孔方向居中对位，无偏移歪斜，按标准扭力对角交叉分两次均匀锁紧螺栓，保证阀体受力均匀。
3. 线路匹配接线：严格区分AC220V/DC24V电压规格，接线牢固、绝缘完好、可靠接地，杜绝虚接、错接、漏电烧线圈。
4. 空载排气测试：空载状态反复切换左右线圈，往复换向5次以上，彻底排空阀体内部空气，消除动作卡顿、抖动、异响、压力波动。
5. 功能精准调试：通电测试伸出、缩回、中位锁止功能，确认换向灵敏到位，中位停机后油缸无缓慢滑移、压力无快速掉落，锁止稳定。
6. 热态复检锁定：满载连续运行1小时，热态工况下换向顺畅、无卡滞、无渗油、保压稳定，即为安装调试合格。

六、高频现场故障排查

• 油缸动作缓慢、换向迟钝：阀芯卡滞油泥杂质、油液脏污、流量不足；拆解清洗阀芯阀体，疏通油道，更换洁净液压油与滤芯。
• 中位不保压、工件缓慢滑移：阀芯研磨面磨损内泄超标、叠加垫片老化串油；更换全新通径专用垫片，磨损严重直接更换阀芯总成。
• 单侧不动作、单向卡死：单线圈烧毁、线路断路、阀芯单边卡滞；万用表检测线圈通断，修复电控线路，清洗复位阀芯。
• 系统油温偏高、阀体发热：3C2中位憋压、长期溢流过载；优化溢流阀泄压余量，避免长时间高压中位待机，加装卸荷回路降温节能。
• 换向抖动、动作冲击大：系统油路进气、背压不稳；彻底排空系统空气，搭配节流阀调节缓冲速度，消除换向冲击。
• 端面渗油、阀体串油：旧垫片复用老化、螺栓扭力不均、贴合面变形；更换全新专用垫片，对角复紧标准安装扭力。

七、安装运行硬性禁忌

• 憋压过载禁忌：严禁中位长期高压憋压运行，无泄压保护会导致阀体、泵体持续过载发热，加速密封老化、阀体变形损坏。
• 通径混用禁忌：02、03通径垫片、螺栓、阀组严禁交叉混用，油孔错位直接引发串压、压力失控、设备冲缸故障。
• 流量超限禁忌：严禁超额定流量长期运行，高速油流冲刷阀芯，会导致换向失灵、内泄超标、阀芯拉伤磨损。
• 电压错接禁忌：AC/DC电压严禁混接错接，瞬间烧毁电磁线圈，电控接线必须严格匹配阀型参数。
• 暴力操作禁忌：禁止暴力敲击阀体、拧动线圈，精密阀芯变形会造成永久卡滞、换向失效。
• 脏油运行禁忌：劣质脏油、细微杂质是阀芯卡滞、保压失效的核心诱因，必须定期换油、过滤净化。
• 维保周期：每1000小时检查线圈工况、接线紧固度、换向灵敏度；每3000小时拆解清洗阀芯、疏通油道、更换垫片与O型圈，与全系通径阀组同步维保。
