油田yutien 先导式电磁溢流阀SBSG-03液压阀 SBSG-06/10

品牌：YUTIEN 油田液压，产品线覆盖电磁换向阀、电液换向阀、压力控制阀、叠加阀、流量控制阀、充液阀、叶片泵、齿轮泵、机械换向阀、比例阀，适配机床、注塑、压铸、油压机成套液压系统

一、电磁换向阀 DSW 系列（板式标准阀，02/03 通径）

DSW-02（6 通径）

二位单头阀芯（2B 系列）

DSW-02-2B2-B、DSW-02-2B2-D、DSW-02-2B2A-B、DSW-02-2B2A-D、DSW-02-2B2B-B、DSW-02-2B2B-D

DSW-02-2B3-B、DSW-02-2B3-D、DSW-02-2B3A、DSW-02-2B3B

DSW-02-2B4、2B40、2B5、2B60、2B7、2B8、2B9、2B10、2B11、2B12

DSW-02-2D2-B、DSW-02-2D2-D

三位双头阀芯（3C 系列）

DSW-02-3C2-B、DSW-02-3C2-D、DSW-02-3C3、3C4、3C5、3C6、3C40、3C60

DSW-02-3C7、3C8、3C9、3C10、3C11、3C12

DSW-03（10 通径）

二位单头

DSW-03-2B2-B、DSW-03-2B2-D、2B2A、2B2B、2B3、2B60、2B8

三位双头

DSW-03-3C2、3C3、3C4、3C5、3C6、3C40、3C60、3C10、3C12

线圈后缀说明

B = 接线盒式，D=DIN 插式；电压：A110/AC220、DC24/DC12

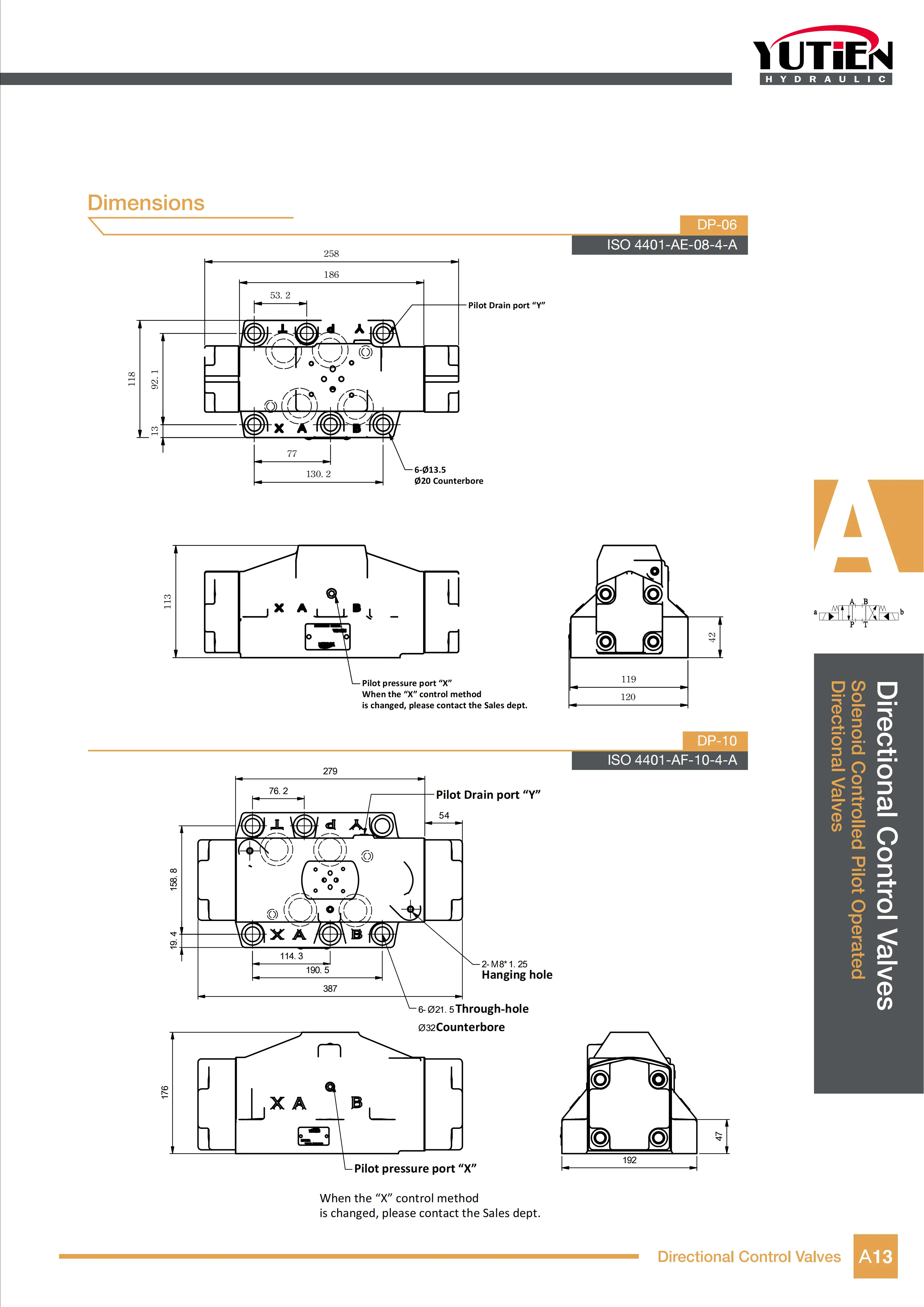

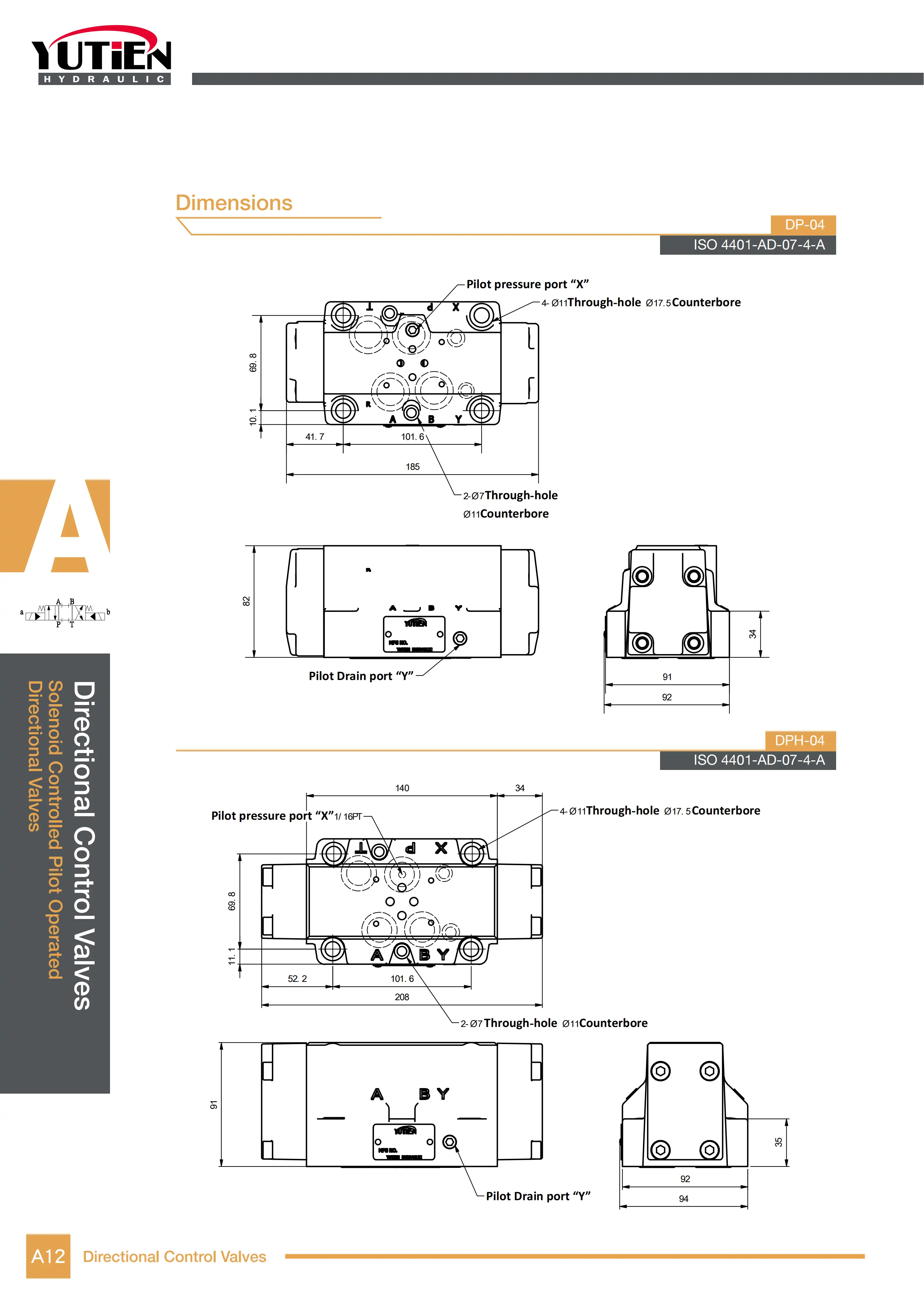

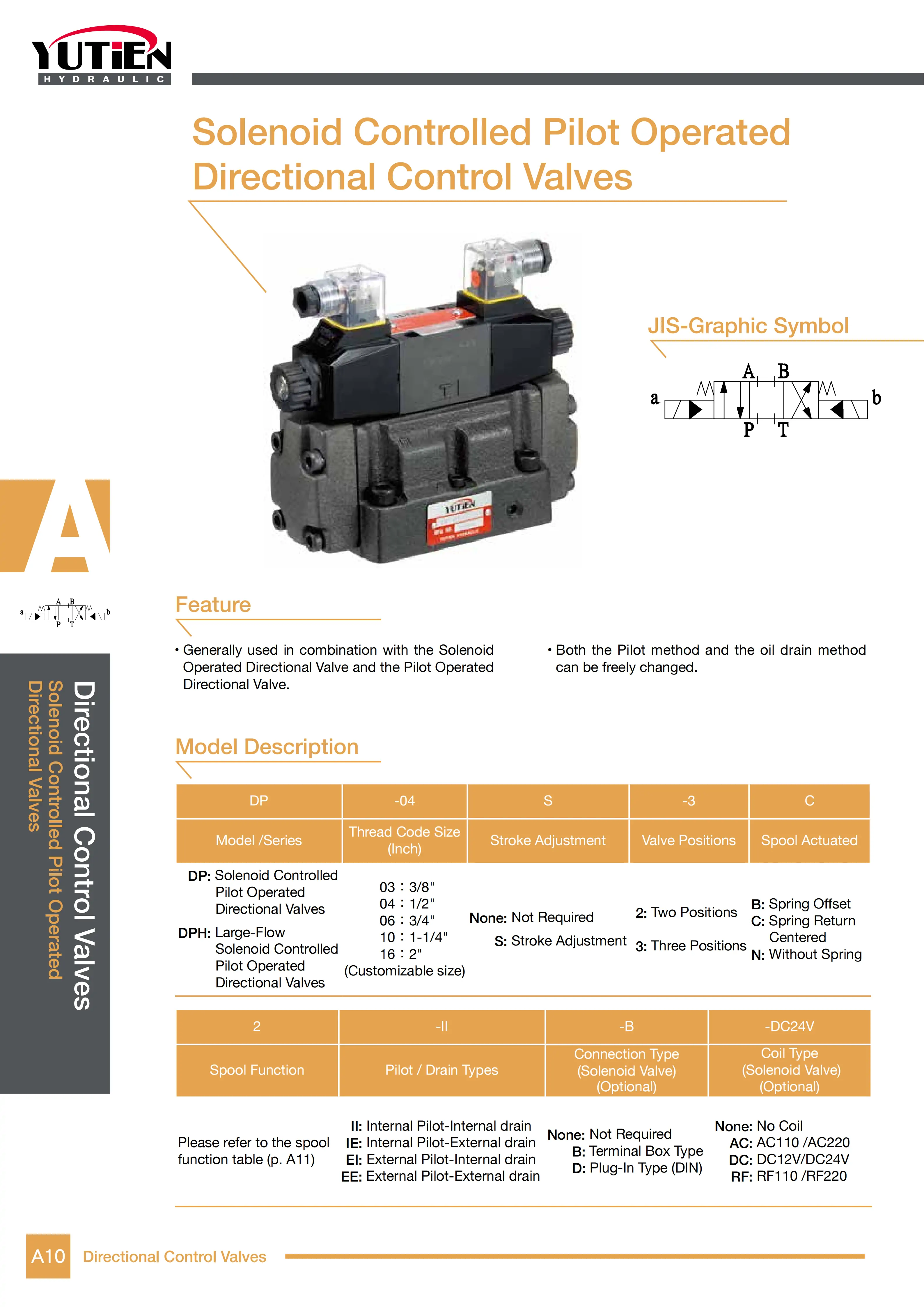

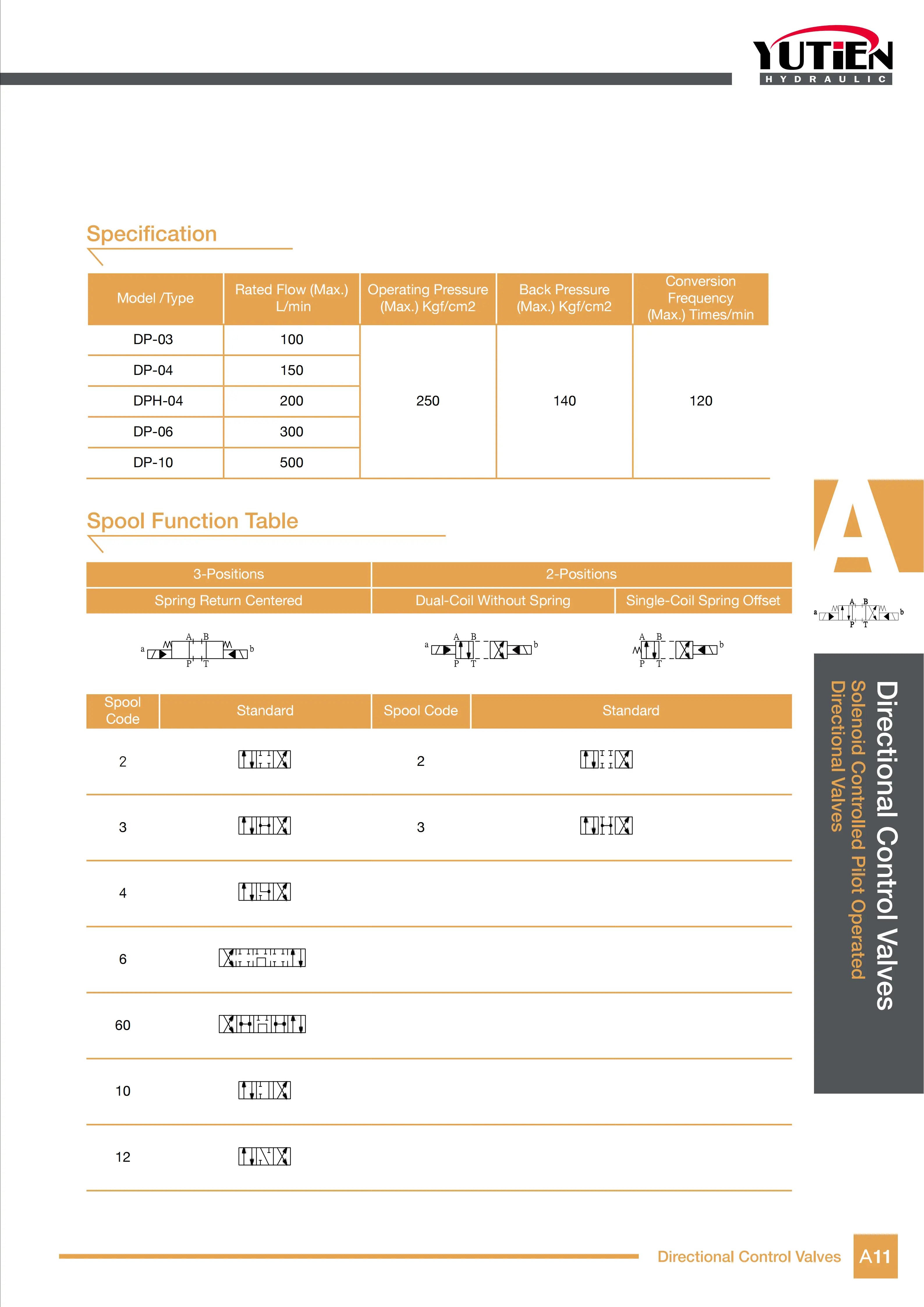

二、电液换向阀 DP 大流量系列

DP-04-3C2-2P、DP-04-3C4-2P、DP-04-3C60-2P

DP-06-3C2-2P、DP-06-3C4-2P、DP-06-3C60-2P

DP-10-3C4-2P

三、机械 / 凸轮换向阀 DCT/DCG

DCT-02-NO、DCT-02-NC

DCG-02-NO、DCG-02-NC

四、压力控制阀全系列

1. 直动远程调压阀 DG/DT

DG-01-1、DG-01-2、DG-01-3

DT-01-1、DT-01-2、DT-01-3

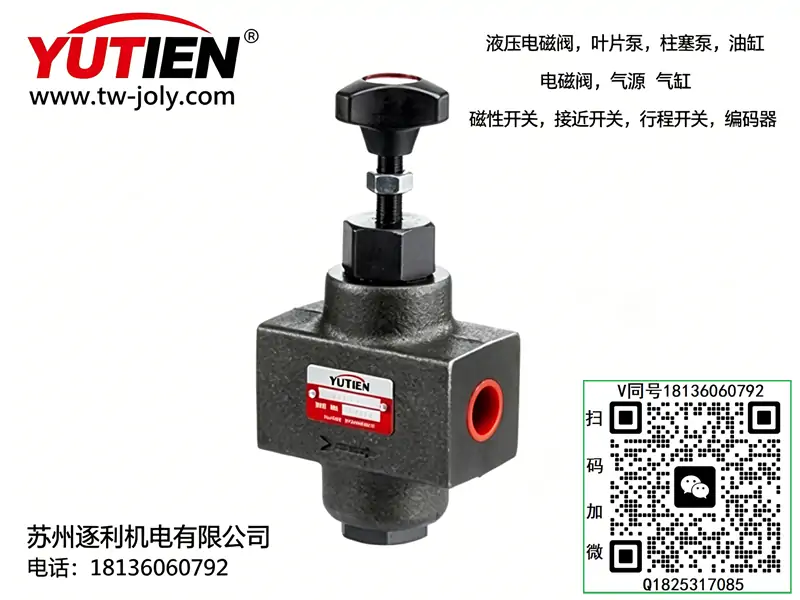

2. 先导式溢流阀 RVG（板式）、RVT（管式）

RVG-03-1、RVG-03-2、RVG-03-3

RVG-06-1、RVG-06-2、RVG-06-3

RVG-10-1、RVG-10-2、RVG-10-3

RVT-03、RVT-06、RVT-10

3. 电磁先导溢流阀 RVGS（板式）、RVTS（管式）

RVGS-03-1P、RVGS-03-2P、RVGS-03-3P

RVGS-06-1P、RVGS-06-2P、RVGS-06-3P

RVGS-10-1P、RVGS-10-2P、RVGS-10-3P

RVTS-03、RVTS-06、RVTS-10

4. 低噪音溢流阀 SBG / 电磁低噪音 SBSG

SBG-03-1、SBG-03-2、SBG-03-3

SBG-06-1、SBG-06-2、SBG-06-3

SBSG-03-1PN、SBSG-06-2PN

5. 减压阀 PRG (板式)/PRT (管式)、单向减压阀 PRCG/PRCT

PRG-03、PRG-06、PRG-10

PRT-03、PRT-06、PRT-10

PRCG-03、PRCG-06、PRCG-10

6. 顺序阀 / 抗衡阀 UG/UT、URG 抗衡阀

UG-03-1/2/3/4、UG-06-1/2/3/4、UG-10-1/2/3/4

UT-03、UT-06、UT-10

URG-03、URG-06

7. 多功能卸载 / 顺序阀 UCG、UCT

UCG-03、UCG-06、UCG-10

UCT-03-1/2/3/4、UCT-06-1/2/3/4、UCT-10-1/2/3/4

五、叠加阀全系列（02/03 通径）

1. 叠加式溢流阀 MRV

MRV-02-P-1/2/3、MRV-02-A-1/2/3、MRV-02-B-1/2/3

MRV-03-P-1/2/3、MRV-03-A-1/2/3、MRV-03-B-1/2/3

2. 叠加式减压阀 SPR

SPR-02-P/A/B-1/2/3

SPR-03-P/A/B-1/2/3

3. 叠加式单向阀 MPC

MPC-02-W/A/B、MPC-03-W/A/B

4. 叠加单向节流阀 MTC

MTC-02-W/A/B、MTC-03-W/A/B

5. 叠加抗衡平衡阀 MSCV

MSCV-02-A、MSCV-02-B

MSCV-03-A、MSCV-03-B

六、流量控制阀（节流 / 单向节流）

板式 TVG、管式 TVT；单向节流 TVCG/TVCT

TVG-03、TVG-04、TVG-06、TVG-10

TVT-03、TVT-04、TVT-06、TVT-10

TVCG-03、TVCG-06、TVCT-03、TVCT-06

七、充液（满油）阀 SG / SLG / PF

SG 直通型（180° 油口）

SG-16-A1、SG-16-A2

SG-24-A1、SG-24-A2

SG-32-A1、SG-32-A2

SG-48-A1、SG-48-A2

SLG90° 直角型

SLG-16、SLG-24、SLG-32

PF 板式满油阀

PF-90、PF-100、PF-125、PF-150、PF-200

八、叶片泵系列

1.VPC 低压变量叶片泵

VPC-12-FA1/FA2/FA3

VPC-15-FA1/FA2/FA3

VPC-20-FA1/FA2/FA3

VPC-30-FA1/FA2/FA3

2.50T 定量低压叶片泵（单 / 双联）

单联：50T-07/12/17/20/23/26/36/39/43

双联：50T-07-12、50T-20-36、50T-23-39

3.HVP 中高压变量叶片泵

HVP-30-FA2、HVP-40-FA2、HVP-40-FA3

九、管式单向阀 CIT

CIT-02、CIT-03、CIT-04、CIT-06

十、型号后缀通用释义

1. B = 接线盒线圈，D = 插式线圈；DC24/AC220 通用电压

2. 1/2/3：调压档位（1 低压 7-70bar，2 中压 35-140bar，3 高压 70-250bar）

3. G = 板式安装，T = 管式螺纹安装

4. FA1/FA2/FA3：油泵法兰安装规格

5. P/A/B/W：叠加阀对应 P 进油、A/B 执行油口、W 回油

6. A1/A2：充液阀轻载 / 重力开启规格

成套适配说明：SBSG-03为03通径（NG10）板式低噪音电磁先导溢流阀，属于液压系统**主调压+自动卸荷**核心压力控制阀，采用一体式电磁先导结构，无外接泄油管路、静音效果优异。完美适配全系03通径叠加阀组、VG32/VG46抗磨液压油，兼容PV2R高压双联泵、VP2大流量变量泵、HGP高压齿轮泵等中大流量动力单元。主打**超低啸叫、稳压精准、卸荷彻底、高温稳定**，彻底解决普通电磁溢流阀高压共振、刺耳噪音、压力漂移问题，广泛用于精密机床、静音自动化设备、重载冲压、长期待机液压站，全文零品牌化，安装扭力、工况限值、维保周期与站内所有03通径液压元件完全统一。

一、型号逐位完整释义（行业通用编码）

• SBSG：低噪音电磁先导式溢流阀系列，升级版静音先导结构，阀芯阻尼优化、流道降噪设计，对比普通RVGS系列，高压工况无共振、啸叫抑制效果显著，稳压精度更高、内泄更小
• 03：公称通径NG10（3/8寸油口、CETOP05标准），03大流量通径规格，适配中大流量液压系统，通流能力强、压降小，不卡流量瓶颈
• 常用完整后缀代码释义（行业标配）
• B/C/H：压力档位：B(1.0~7.0MPa)、C(3.5~14MPa)、H(7.0~21MPa)全覆盖工况
• 2P/1PN：机能模式：2P常闭（通电加压、断电卸荷，工业主流）；1PN常开（通电卸荷、断电保压，安全停机回路）
• A2/D2：电压规格：A2=AC220V、D2=DC24V，适配常规电控与PLC系统
• L/R：手柄方向：L左侧调压、R右侧调压，适配不同安装空间
• 隐藏默认配置：静音阻尼先导阀芯、精密压力弹簧、一体式阀座、纯铜耐高温防水线圈、高压耐油密封总成、流道降噪结构；支持24h连续高压重载、高频切换、长期待机卸荷，高温工况压力漂移极小，抗污染、抗压力冲击性能优异。
• 选型红线：SBSG为静音专用阀，高压工况严禁替换普通RVGS阀，易出现设备噪音超标、共振抖动；03通径严禁与02通径垫片、螺栓、阀组混用，油孔错位直接串压失控；压力档位必须匹配系统最高工作压力，超档位使用无法建压、泄压失效。

二、额定工况与核心技术参数（站内统一对标）

• 压力参数：壳体极限耐压25MPa，三档标准调压区间：B档1~7MPa、C档3.5~14MPa、H档7~21MPa；全区间稳压线性顺滑，高压保压内泄极低，无压力漂移、无压降波动
• 流量参数：额定稳定通流80L/min，峰值最大通流95L/min；适配30L/min及以上大排量泵、双联泵系统，大流量工况无饱和、无啸叫、压降≤0.25MPa
• 静音性能：高压满载运行噪音≤52dB，相比普通电磁溢流阀降低5~8dB，彻底消除高压溢流共振刺耳啸叫，适配静音车间、精密设备工况
• 电气参数：标准AC220V/DC24V，线圈功率28W，F级绝缘耐高温，持续通电不发烫、不烧线圈，切换响应时间≤25ms
• 卸荷性能：断电卸荷残余压力≤0.25MPa，待机几乎零溢流发热，大流量系统降温节能效果显著，杜绝长期待机高温故障
• 安装规范：4颗M8 8.8级内六角螺栓固定，对角分两次锁紧，标准安装扭力24±2N·m；配套03通径专用3mm叠加垫片，禁止旧垫片复用、混用
• 介质与油温：适配ISO VG32/VG46抗磨液压油；正常工作油温15~65℃，最优工况30~55℃，耐高温、抗油液劣化、抗杂质能力强
• 适配系统：匹配3HP~5HP大流量液压站、PV2R双联高压系统、VP2大流量快速回路、重载锁模设备、静音精密自动化生产线
• 物理参数：阀体净重2.1kg；防水防尘绝缘等级IP54，结构稳固、无运行震动，适配车间油污、粉尘、潮湿恶劣工况

三、核心工作原理与功能逻辑

1、通电加压（设备工作）

电磁线圈通电，先导泄油口封闭，先导阀芯关闭，主阀芯根据手动调压弹簧预紧力自适应溢流稳压，系统建立稳定工作压力，设备执行夹紧、冲压、快速进给等重载动作，压力线性精准、无波动冲击。

2、断电卸荷（设备待机）

设备动作到位待机后，线圈断电，先导油路导通泄压，主阀芯完全开启，系统压力油低压直接回油箱，实现零压待机卸荷，彻底切断无效溢流发热，大幅降低系统油温与能耗，保护大流量泵体长期稳定运行。

3、过载安全保护

系统突发过载、压力异常飙升时，主阀自动溢流泄压，限制系统最高压力，保护油泵、阀组、油缸不因高压击穿损坏，兼具精准调压、自动节能、过载防护三重核心功能。

四、03通径溢流阀静音/普通款横向对比

五、标准化安装与调试步骤

1. 停机泄压清洁：设备完全断电、彻底泄压，清理阀体、安装底板贴合面铁屑、油污、杂质，保证安装平面平整洁净，杜绝杂质卡滞阀芯、端面渗油串压。
2. 对位叠装安装：核对阀体P/T油口方向，居中放置全新03通径3mm专用叠加垫片，阀体水平贴合无偏移、无歪斜，保证油孔完全对位。
3. 标准扭力锁紧：4颗M8螺栓对角交叉、分两次均匀锁紧至24±2N·m标准扭力，保证阀体受力均匀、贴合严密，杜绝局部缝隙渗油。
4. 线路匹配接线：严格匹配AC220V/DC24V电压，接线牢固绝缘、可靠接地，禁止虚接、错接，防止漏电、烧毁线圈。
5. 空载排气调试：完全松开调压螺丝，空载启动设备，反复通电加压、断电卸荷5次以上，排空阀体内部空气，消除压力抖动、异响、卡顿。
6. 精准调压锁定：根据工况缓慢微调调压手柄，单次1/8圈小幅升压，间隔20秒稳压，工作压力预留1~1.5MPa安全余量，避免满压极限运行；满载热态运行1小时复测压力，稳定后锁紧防松螺母。

六、高频现场故障排查

• 系统压力调不上、压力偏低：先导阀芯卡杂质、调压弹簧疲劳、先导油路堵塞；拆解清洗先导与主阀芯，去除油泥杂质，老化弹簧直接更换。
• 高压啸叫、共振噪音大：误用普通阀替代静音阀、流量过载、阀芯阻尼孔堵塞；更换SBSG静音阀，清理阻尼孔，匹配系统额定流量。
• 断电无法卸荷、油温持续偏高：电磁阀卡滞、线圈失效、先导油路常开；检测线圈通断，清洗电磁阀阀芯，恢复自动卸荷功能。
• 保压不稳、压力缓慢掉落：主阀芯密封拉伤、内泄超标、叠加垫片串油；更换全新垫片，检修主阀芯密封面，磨损严重更换阀体总成。
• 电磁阀不动作、无加压/卸荷切换：电压不匹配、线路断路、线圈烧毁；核对电源参数，修复接线，损坏线圈直接更换。
• 阀体端面渗油、四周串油：旧垫片复用老化、螺栓扭力不均、贴合面变形；更换03专用全新垫片，对角复紧标准扭力。

七、安装运行硬性禁忌

• 通径混用禁忌：严禁03通径阀体与02通径垫片、螺栓、阀组混用，油孔错位直接串压、压力失控、设备冲缸。
• 流量超限禁忌：严禁长期超95L/min峰值流量运行，高速油流冲刷阻尼结构，会破坏降噪功能、拉伤阀芯、增大内泄。
• 电压错接禁忌：严禁AC/DC电压混接、超压接线，瞬间烧毁电磁线圈，电控接线必须严格匹配阀型参数。
• 档位误用禁忌：低压档位禁止高压使用、高压档位禁止低压微调，会出现调压失效、压力漂移、噪音超标。
• 暴力调压禁忌：禁止暴力大幅拧动调压手柄、满压硬顶，会损伤精密弹簧与阻尼阀芯，造成永久调压失灵、降噪失效。
• 带压拆装禁忌：严禁系统带压拆装阀体，残余高压极易喷油伤人、损坏密封结构、导致油孔错位。
• 维保周期：每1000小时检查线圈工况、接线紧固度、阀体噪音状态；每3000小时拆解清洗主/先导阀芯、疏通阻尼孔、更换垫片与O型圈，与全系03通径阀组同步维保。
