YUTIEN电磁换向阀DSW-02-3C2，DSW-02-3C4/3C5/3C6/3C3油田电磁阀

品牌：YUTIEN 油田液压，产品线覆盖电磁换向阀、电液换向阀、压力控制阀、叠加阀、流量控制阀、充液阀、叶片泵、齿轮泵、机械换向阀、比例阀，适配机床、注塑、压铸、油压机成套液压系统

一、电磁换向阀 DSW 系列（板式标准阀，02/03 通径）

DSW-02（6 通径）

二位单头阀芯（2B 系列）

DSW-02-2B2-B、DSW-02-2B2-D、DSW-02-2B2A-B、DSW-02-2B2A-D、DSW-02-2B2B-B、DSW-02-2B2B-D

DSW-02-2B3-B、DSW-02-2B3-D、DSW-02-2B3A、DSW-02-2B3B

DSW-02-2B4、2B40、2B5、2B60、2B7、2B8、2B9、2B10、2B11、2B12

DSW-02-2D2-B、DSW-02-2D2-D

三位双头阀芯（3C 系列）

DSW-02-3C2-B、DSW-02-3C2-D、DSW-02-3C3、3C4、3C5、3C6、3C40、3C60

DSW-02-3C7、3C8、3C9、3C10、3C11、3C12

DSW-03（10 通径）

二位单头

DSW-03-2B2-B、DSW-03-2B2-D、2B2A、2B2B、2B3、2B60、2B8

三位双头

DSW-03-3C2、3C3、3C4、3C5、3C6、3C40、3C60、3C10、3C12

线圈后缀说明

B = 接线盒式，D=DIN 插式；电压：A110/AC220、DC24/DC12

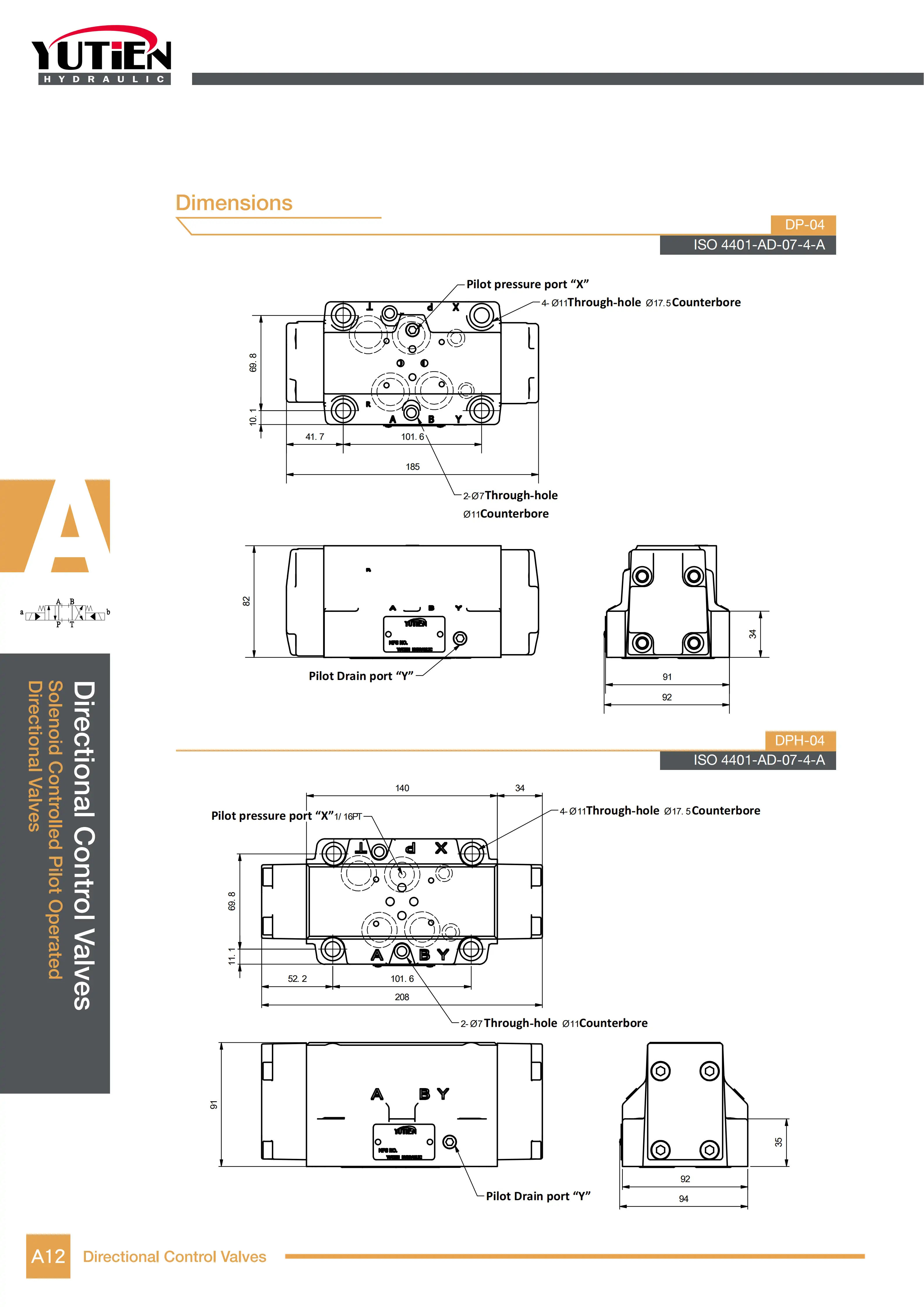

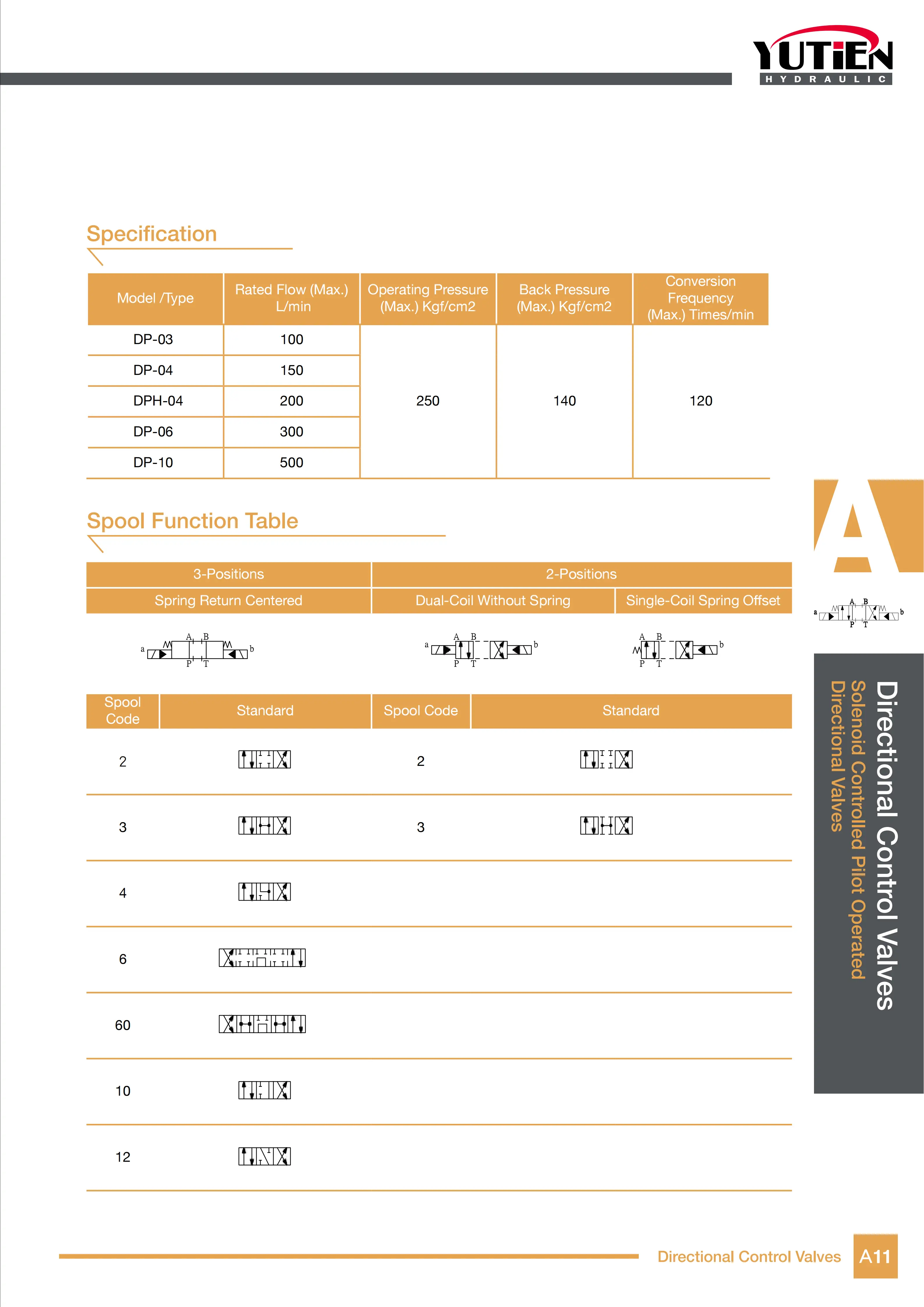

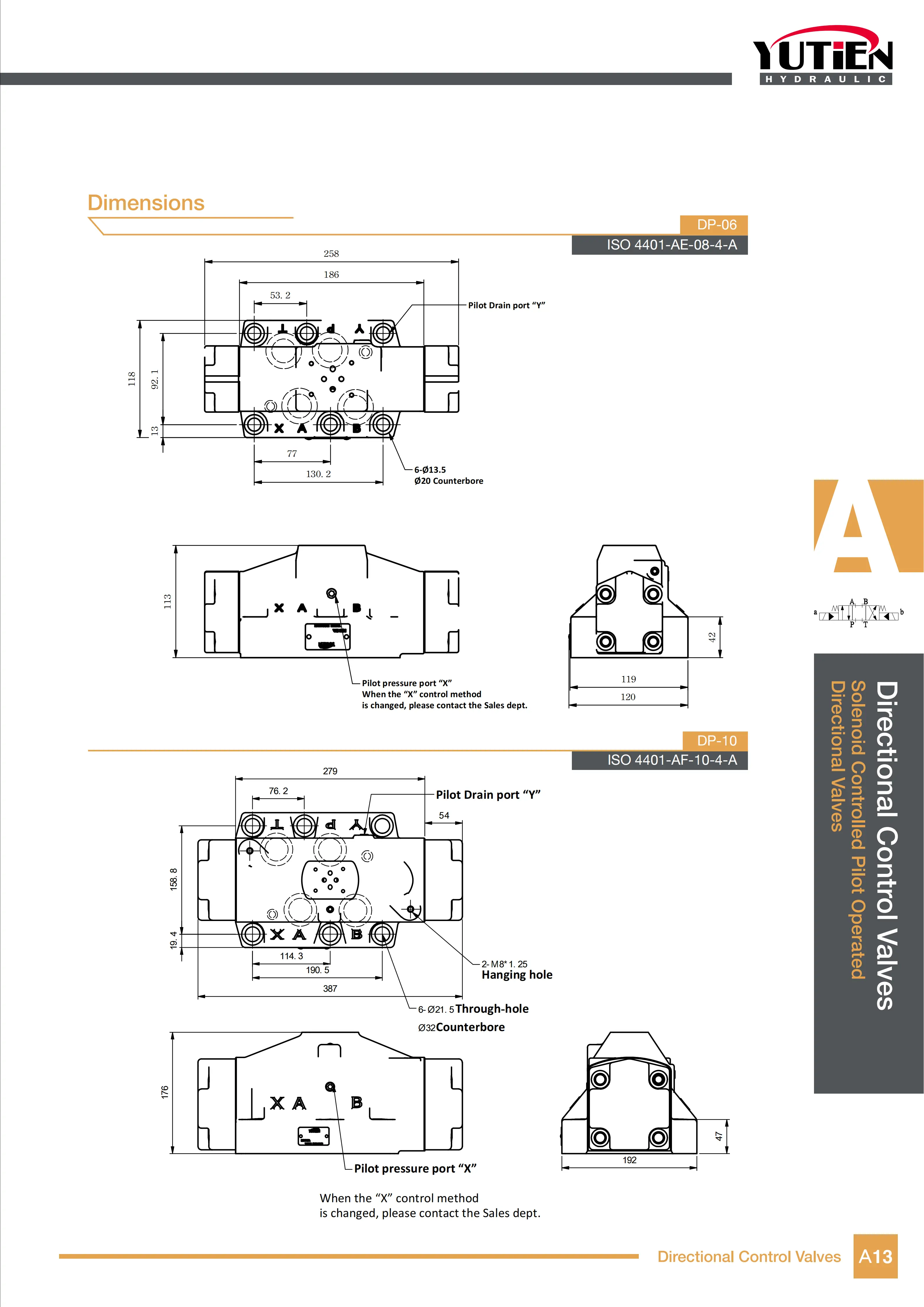

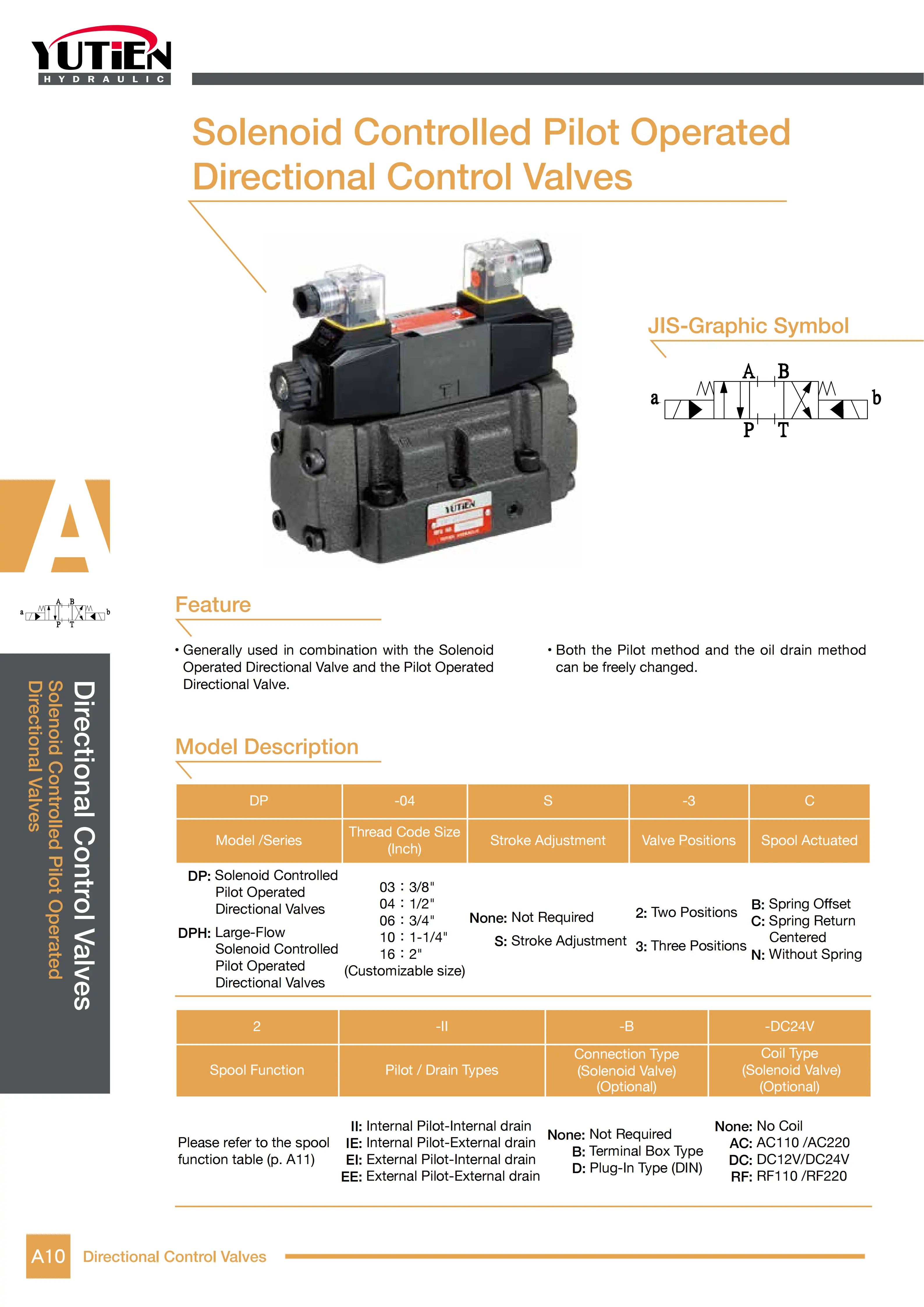

二、电液换向阀 DP 大流量系列

DP-04-3C2-2P、DP-04-3C4-2P、DP-04-3C60-2P

DP-06-3C2-2P、DP-06-3C4-2P、DP-06-3C60-2P

DP-10-3C4-2P

三、机械 / 凸轮换向阀 DCT/DCG

DCT-02-NO、DCT-02-NC

DCG-02-NO、DCG-02-NC

四、压力控制阀全系列

1. 直动远程调压阀 DG/DT

DG-01-1、DG-01-2、DG-01-3

DT-01-1、DT-01-2、DT-01-3

2. 先导式溢流阀 RVG（板式）、RVT（管式）

RVG-03-1、RVG-03-2、RVG-03-3

RVG-06-1、RVG-06-2、RVG-06-3

RVG-10-1、RVG-10-2、RVG-10-3

RVT-03、RVT-06、RVT-10

3. 电磁先导溢流阀 RVGS（板式）、RVTS（管式）

RVGS-03-1P、RVGS-03-2P、RVGS-03-3P

RVGS-06-1P、RVGS-06-2P、RVGS-06-3P

RVGS-10-1P、RVGS-10-2P、RVGS-10-3P

RVTS-03、RVTS-06、RVTS-10

4. 低噪音溢流阀 SBG / 电磁低噪音 SBSG

SBG-03-1、SBG-03-2、SBG-03-3

SBG-06-1、SBG-06-2、SBG-06-3

SBSG-03-1PN、SBSG-06-2PN

5. 减压阀 PRG (板式)/PRT (管式)、单向减压阀 PRCG/PRCT

PRG-03、PRG-06、PRG-10

PRT-03、PRT-06、PRT-10

PRCG-03、PRCG-06、PRCG-10

6. 顺序阀 / 抗衡阀 UG/UT、URG 抗衡阀

UG-03-1/2/3/4、UG-06-1/2/3/4、UG-10-1/2/3/4

UT-03、UT-06、UT-10

URG-03、URG-06

7. 多功能卸载 / 顺序阀 UCG、UCT

UCG-03、UCG-06、UCG-10

UCT-03-1/2/3/4、UCT-06-1/2/3/4、UCT-10-1/2/3/4

五、叠加阀全系列（02/03 通径）

1. 叠加式溢流阀 MRV

MRV-02-P-1/2/3、MRV-02-A-1/2/3、MRV-02-B-1/2/3

MRV-03-P-1/2/3、MRV-03-A-1/2/3、MRV-03-B-1/2/3

2. 叠加式减压阀 SPR

SPR-02-P/A/B-1/2/3

SPR-03-P/A/B-1/2/3

3. 叠加式单向阀 MPC

MPC-02-W/A/B、MPC-03-W/A/B

4. 叠加单向节流阀 MTC

MTC-02-W/A/B、MTC-03-W/A/B

5. 叠加抗衡平衡阀 MSCV

MSCV-02-A、MSCV-02-B

MSCV-03-A、MSCV-03-B

六、流量控制阀（节流 / 单向节流）

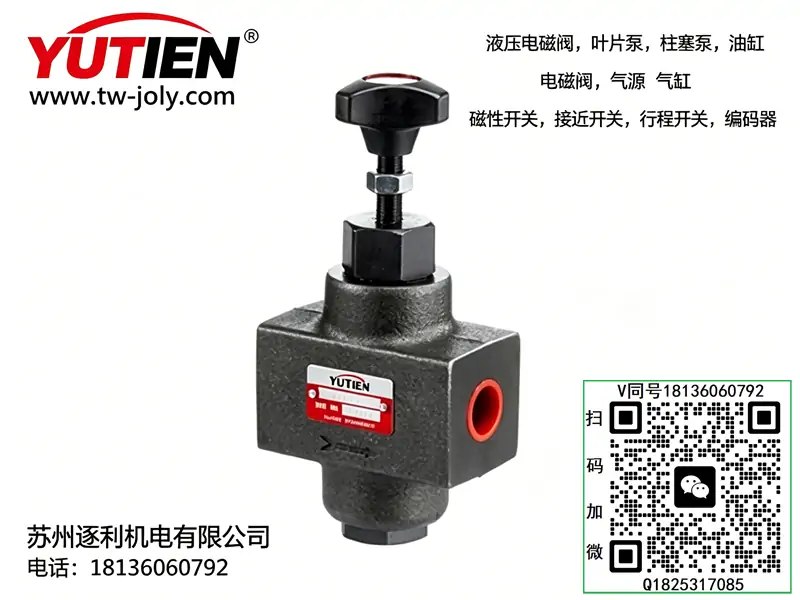

板式 TVG、管式 TVT；单向节流 TVCG/TVCT

TVG-03、TVG-04、TVG-06、TVG-10

TVT-03、TVT-04、TVT-06、TVT-10

TVCG-03、TVCG-06、TVCT-03、TVCT-06

七、充液（满油）阀 SG / SLG / PF

SG 直通型（180° 油口）

SG-16-A1、SG-16-A2

SG-24-A1、SG-24-A2

SG-32-A1、SG-32-A2

SG-48-A1、SG-48-A2

SLG90° 直角型

SLG-16、SLG-24、SLG-32

PF 板式满油阀

PF-90、PF-100、PF-125、PF-150、PF-200

八、叶片泵系列

1.VPC 低压变量叶片泵

VPC-12-FA1/FA2/FA3

VPC-15-FA1/FA2/FA3

VPC-20-FA1/FA2/FA3

VPC-30-FA1/FA2/FA3

2.50T 定量低压叶片泵（单 / 双联）

单联：50T-07/12/17/20/23/26/36/39/43

双联：50T-07-12、50T-20-36、50T-23-39

3.HVP 中高压变量叶片泵

HVP-30-FA2、HVP-40-FA2、HVP-40-FA3

九、管式单向阀 CIT

CIT-02、CIT-03、CIT-04、CIT-06

十、型号后缀通用释义

1. B = 接线盒线圈，D = 插式线圈；DC24/AC220 通用电压

2. 1/2/3：调压档位（1 低压 7-70bar，2 中压 35-140bar，3 高压 70-250bar）

3. G = 板式安装，T = 管式螺纹安装

4. FA1/FA2/FA3：油泵法兰安装规格

5. P/A/B/W：叠加阀对应 P 进油、A/B 执行油口、W 回油

6. A1/A2：充液阀轻载 / 重力开启规格

成套适配说明：DSW-02-3C2为工业标准02通径（1/4寸）三位四通电磁换向阀，中位机能C2，属于液压系统主流方向控制元件。完美适配全系02通径叠加阀组、VG32/VG46抗磨液压油，可匹配VP、VPC、HGP、PV2R1等中小排量泵组液压站。具备换向平稳、内泄量小、抗污染强、适配高频启停的特性，中位保压锁止、缸体静止刚性好，广泛用于夹具锁止、模具保压、精密定位、自动化往复进给设备，全文零品牌化，安装扭力、工况限值、维保周期与站内所有液压元件体系完全统一。

一、型号逐位完整释义（行业通用编码）

• DSW：湿式电磁换向阀系列，阀芯湿式结构、无撞击噪音、耐高压、寿命长，区别干式阀，支持长时间连续通电工作，工业通用稳定性更高
• 02：公称通径02规格（1/4寸、NG6），中小型液压站标准通径，适配常规流量、压力工况，是自动化设备最通用阀组规格
• 3：三位阀结构，双线圈控制、中位复位，具备两种工作位置+中位待机状态，动作逻辑完整、工况适配性广
• C2：中位机能代码，C2中位=P口封闭、A/B/T口封闭，四腔全锁止刚性保压机能，油缸静止无滑移、系统保压不掉压，专为夹紧锁模定位工况设计
• 常规后缀选配释义
• 2：AC220V工业常用电压
• 1：DC24VPLC自控专用电压
• D：插头式接线（防水防尘）
• B：接线盒式接线（车间耐油污）
• 隐藏默认配置：精密研磨阀芯、合金阀体、纯铜耐高温线圈、NBR耐油密封、湿式静音结构；换向响应快、卡位概率低、抗油污能力强，耐温区间15℃~65℃，支持24h连续高频切换、长期通电待机。
• 选型红线：C2中位为全封闭锁止机能，**严禁系统无溢流保护长期高压憋压**，会导致油温飙升、阀体变形、泵体过载；02通径严禁超流量使用，易造成换向迟钝、压力冲击；电压型号必须匹配电控，错接直接烧毁线圈。

二、额定工况与核心技术参数（站内统一对标）

• 压力参数：最大额定工作压力21MPa，壳体极限耐压25MPa；中位静态内泄极低，保压稳定性优异，重载长时间锁模无明显滑移
• 流量参数：额定稳定通流40L/min，峰值最大通流45L/min；最优工作流量10~35L/min，适配VP20、VPC15、HGP12等常规中小排量泵组
• 切换性能：标准切换频率≤120次/分钟，换向平稳无冲击、无抖动；湿式结构噪音低、磨损小，适合高频往复动作工况
• 电气参数：常规AC220V/DC24V可选，线圈额定功率25~28W，F级绝缘耐高温，长期通电无过热烧毁风险
• 安装规范：4颗M6内六角螺栓固定，对角分两次锁紧，标准安装扭力10±1N·m；配套02通径专用2mm叠加垫片，禁止旧垫片复用、混用
• 介质与油温：适配ISO VG32/VG46抗磨液压油；正常工作油温15~65℃，最优工况30~55℃，适配车间常规温变、油污工况
• 适配动力：完美匹配1HP~3HP（0.75KW~2.2KW）电机配套液压站，覆盖微型、小型、标准通用液压系统
• 物理参数：阀体净重1.2kg；防护等级IP54，防尘防油溅，满载运行无噪音、无震动，适配自动化流水线长期作业

三、3C2中位机能逻辑与工作原理

1、左线圈通电（油缸伸出）

阀芯右移，P口通A口、B口通T口，压力油进入油缸无杆腔，活塞杆伸出执行夹紧、进给、顶出动作，回油顺畅泄压，动作平稳有力。

2、右线圈通电（油缸缩回）

阀芯左移，P口通B口、A口通T口，压力油进入油缸有杆腔，活塞杆退回复位，回油通畅无背压卡顿。

3、中位断电锁止（核心功能）

双线圈断电、阀芯对中复位，P、A、B、T四腔全部封闭锁死：油缸上下腔完全密闭、杜绝渗漏滑移，设备精准定位保压；泵口P口封闭憋压，系统维持静态压力，适合需要持续保压、工件固定的工装夹具工况。

机能优势对比：3C2中位相比C3、C4机能，保压刚性最强、定位精度最高、无位移偏差，是夹具、治具、模具锁模的首选中位机能；缺点是中位泵口憋压，需搭配溢流阀泄压保护，避免长期溢流高温。

四、02通径常用中位机能选型对比

五、标准化安装与调试步骤

1. 停机泄压清洁：设备完全断电泄压，清理阀组贴合面、底板油孔铁屑与油污，保证安装平面平整洁净，杜绝杂质卡阀、端面渗油。
2. 对位叠装固定：放置全新02通径2mm专用叠加垫片，阀体油孔对位居中，无偏移歪斜，M6螺栓对角交叉均匀锁紧至10±1N·m标准扭力。
3. 线路接线核对：区分AC220V/DC24V电压规格，接线紧固、绝缘完好，严禁虚接、错接，可靠接地，杜绝漏电、烧线圈。
4. 空载排气测试：空载状态反复切换左右线圈，往复动作5次以上，彻底排空阀体内部空气，消除动作卡顿、抖动、异响。
5. 功能核验调试：通电测试伸出、缩回、中位锁止功能，确认换向灵敏、动作到位，中位停机后油缸无缓慢滑移、压力无快速掉落。
6. 热态复检：满载连续运行1小时，热态下换向正常、无卡滞、无渗油、保压稳定，即为安装调试合格。

六、高频现场故障排查

• 油缸动作缓慢、换向迟钝：阀芯轻微卡杂质、油液脏污、流量不足；拆解清洗阀芯阀体，更换洁净液压油与精密滤芯。
• 中位不保压、工件缓慢滑移：阀芯密封磨损、内泄过大、垫片串油；更换叠加垫片，研磨或更换阀芯总成。
• 单侧不动作、只进不退/只退不进：单线圈烧毁、线路断路、阀芯卡滞；检测线圈通断，修复线路，清洗卡滞阀芯。
• 阀体发热、系统油温偏高：3C2中位憋压、长期溢流、无卸荷回路；优化系统调压，预留溢流泄压余量，避免长期高压憋压。
• 换向抖动、动作冲击大：系统进气、背压不稳；彻底排空油路空气，微调节流阀缓冲速度。
• 端面渗油、阀体串油：垫片老化复用、螺栓扭力不均、贴合面变形；更换全新专用垫片，对角复紧标准扭力。

七、安装运行硬性禁忌

• 憋压过载禁忌：严禁中位长期高压憋压运行，无卸荷保护会导致阀体、泵体持续过载发热，加速老化损坏。
• 流量超限禁忌：严禁长期超40L/min额定流量工作，高速油流冲刷阀芯，造成换向失灵、内泄超标。
• 电压错接禁忌：严禁电压型号错配，AC/DC混接瞬间烧毁线圈，电控接线必须严格匹配阀型参数。
• 通径混用禁忌：02通径垫片、螺栓、阀组严禁与03通径混用，油孔错位直接串压、系统失控。
• 暴力拆装禁忌：禁止暴力敲击阀体、线圈，阀芯精度极高，变形会导致永久卡滞、换向失效。
• 长期脏油禁忌：劣质脏油、杂质是阀芯卡滞、保压失效的主要诱因，必须定期换油、过滤。
• 维保周期：每1000小时检查线圈工况、接线紧固度；每3000小时拆解清洗阀芯、更换垫片与O型圈，与全系02通径阀组同步维保。
• 标准3C2锁止系统搭配：油泵 → MRV-02溢流阀（泄压保护）→ DSW-02-3C2换向阀 → MPC-02液控单向阀（辅助保压）→ 油缸，锁止精度更高、杜绝中位憋压高温。
