KEILETO比例阀4WREE6E 30-2X/G24K31/A1 4WREE6W32 4WREE6E16

品牌：KEILETO液压，产品线覆盖变量叶片泵、定量叶片泵、柱塞泵、齿轮泵、电磁换向阀、力士乐型换向阀、电液换向阀、叠加阀、压力控制阀、流量阀、管式单向节流阀、电磁调速阀，适配机床、注塑、裁断、工程机械液压系统

一、变量叶片泵系列

1. SVPF 低压变量叶片泵

SVPF-15-FA1、SVPF-15-FA2、SVPF-15-FA3

SVPF-20-FA1、SVPF-20-FA2、SVPF-20-FA3

SVPF-30-FA1、SVPF-30-FA2、SVPF-30-FA3

SVPF-40-FA1、SVPF-40-FA2、SVPF-40-FA3

2. NVP 中压变量叶片泵

NVP-30-FA2、NVP-30-FA3

NVP-40-FA2、NVP-40-FA3

3. VUP 微型变量叶片泵

VUP-08、VUP-12、VUP-15、VUP-20

4. VP+S / VP+PA 双联变量泵

VP20-20、VP30-30、VP40-40

二、定量高压叶片泵 PV2R 系列

PV2R1 单联

PV2R1-6-FR、PV2R1-8-FR、PV2R1-10-FR、PV2R1-12-FR

PV2R1-14-FR、PV2R1-17-FR、PV2R1-19-FR、PV2R1-23-FR

PV2R2 单联

PV2R2-26-FR、PV2R2-33-FR、PV2R2-41-FR、PV2R2-47-FR

PV2R2-53-FR、PV2R2-59-FR

PV2R3 单联

PV2R3-60-FR、PV2R3-76-FR、PV2R3-94-FR

PV2R 双联组合

PV2R12、PV2R13、PV2R23（排量自由搭配）

50T 低压定量叶片泵

50T-07、50T-12、50T-17、50T-20、50T-23、50T-36、50T-43

三、变量柱塞泵 AR 系列

AR16-FR01、AR22-FR01

控制型式：恒压、恒功率、两段压力、电磁卸载

四、齿轮泵全系列

1. HGP-1A 微型高压齿轮泵：HGP-1A-F0.8/1.2/2.5/4/6/8/10

2. CBF-F 外啮合齿轮泵：CBF-F10/F16/F25/F32/F40

3. CBF-E 叉车齿轮泵、CBK 高压齿轮泵

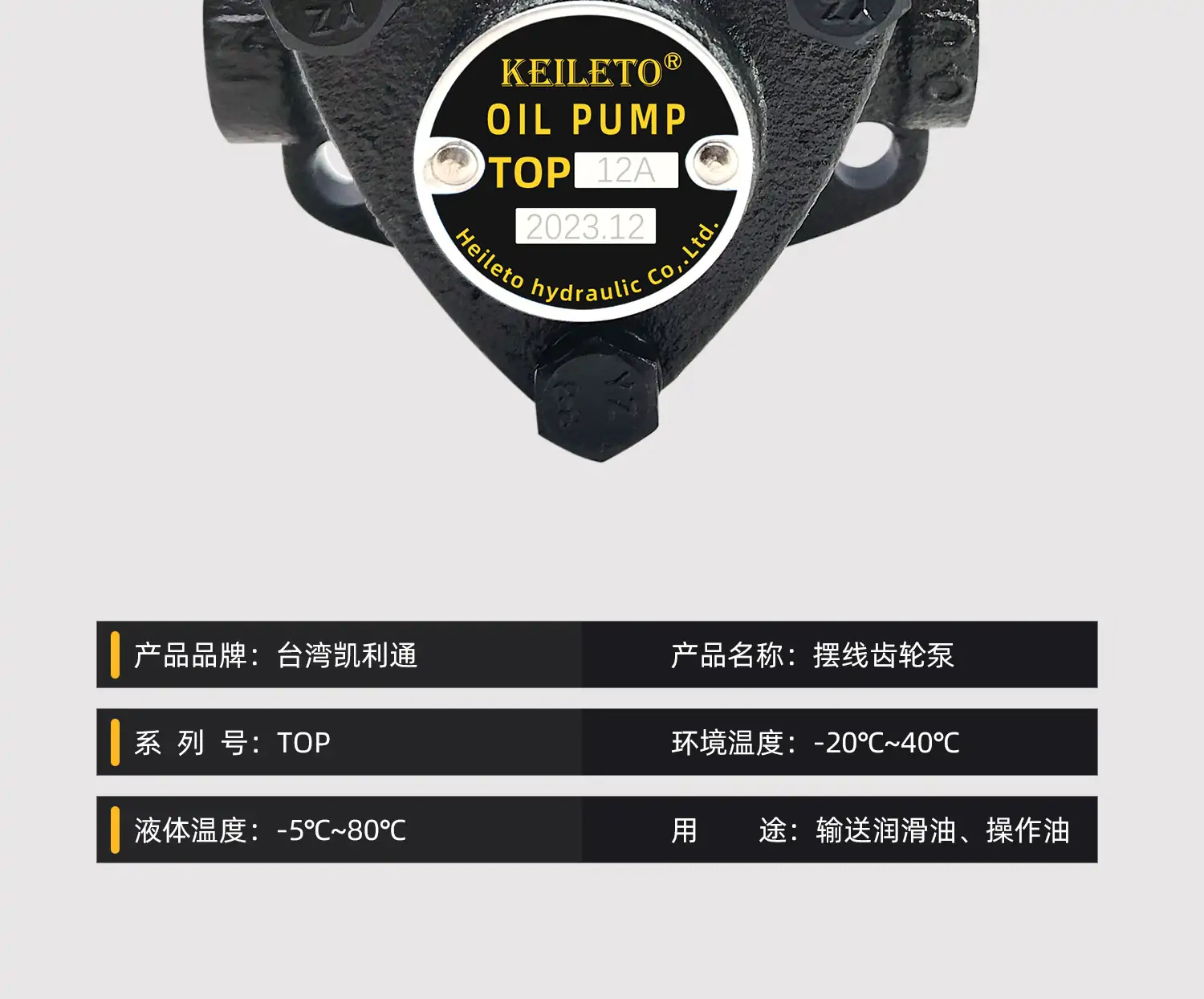

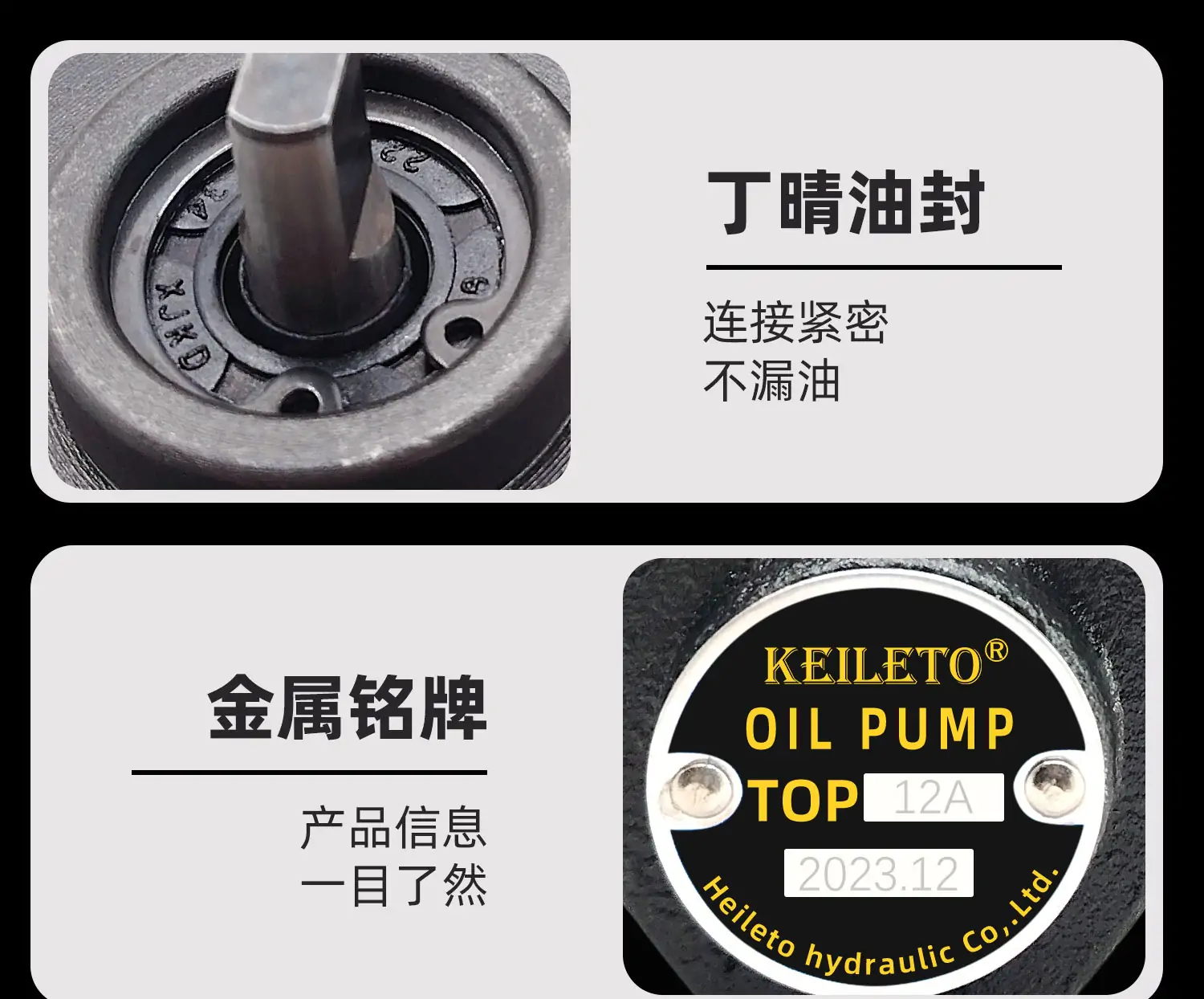

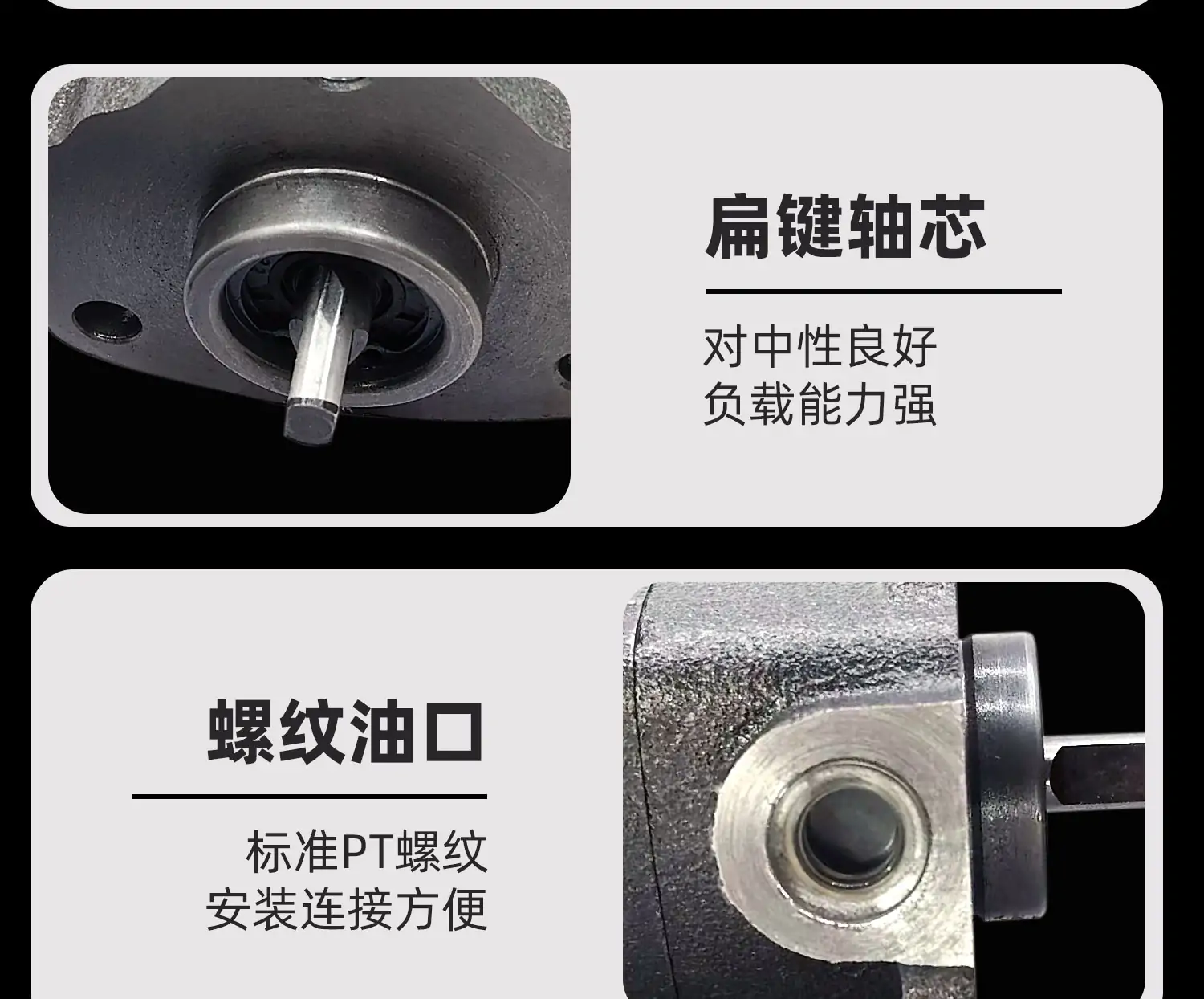

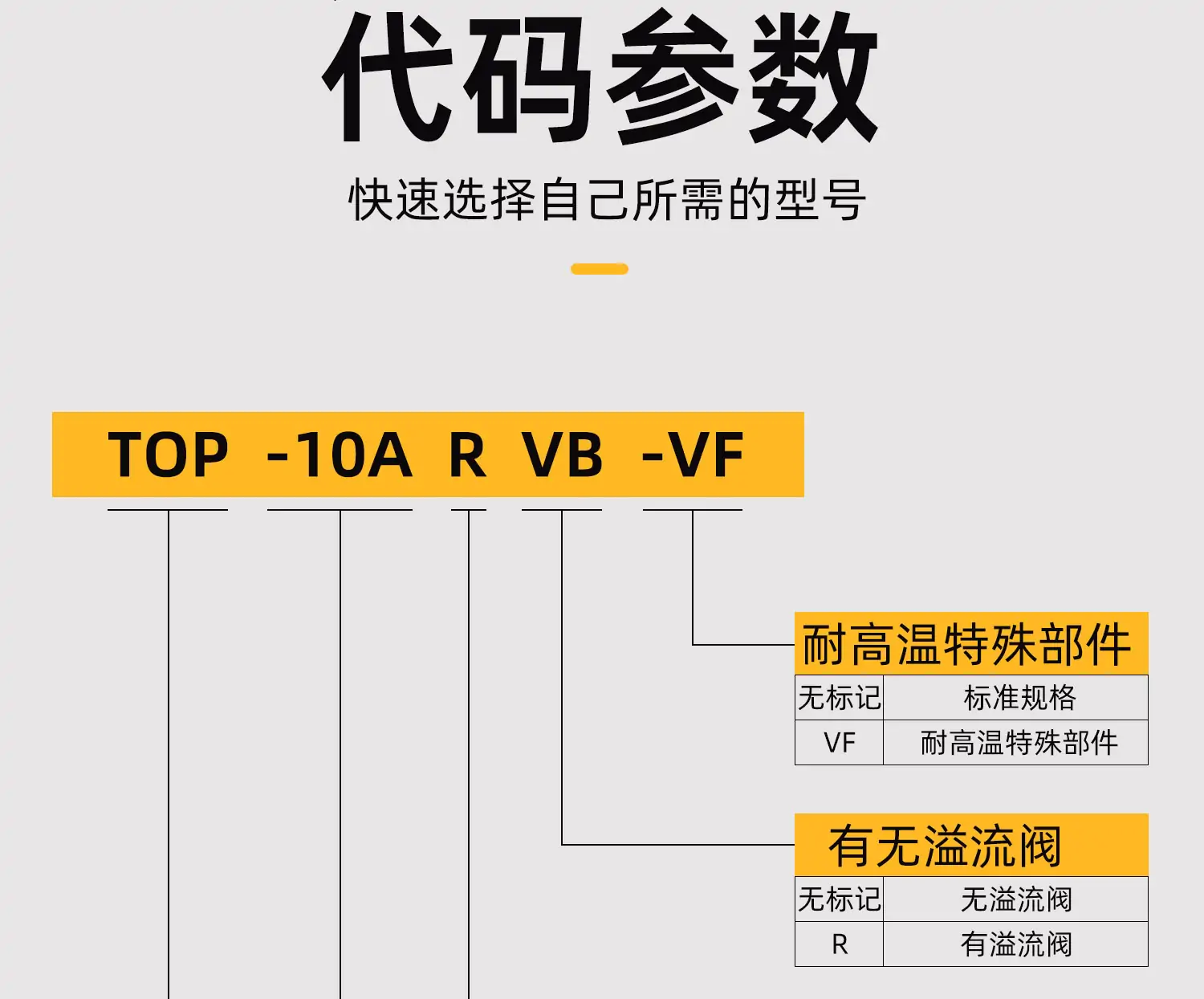

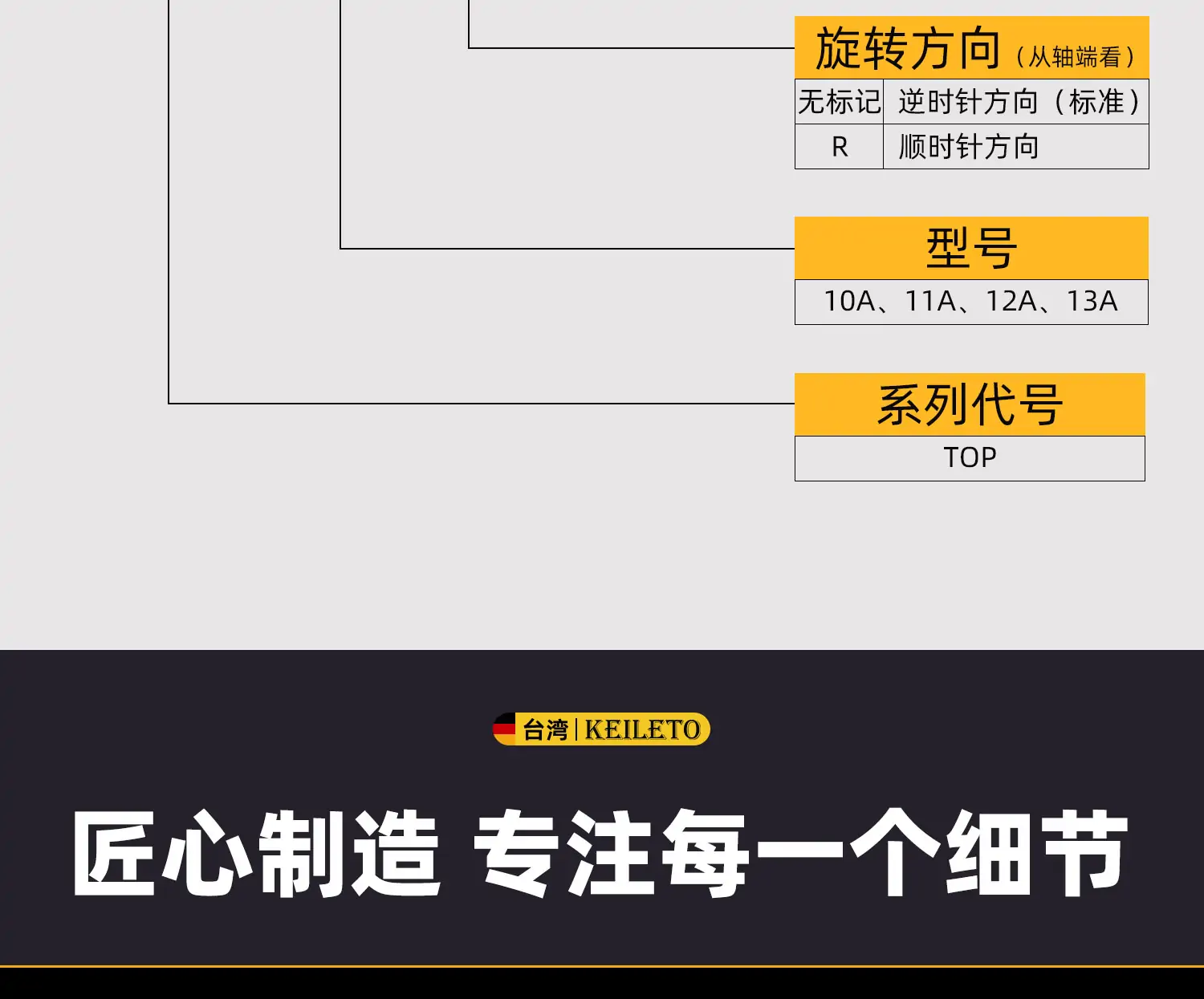

4. HG 内啮合齿轮泵、TOP 摆线齿轮泵

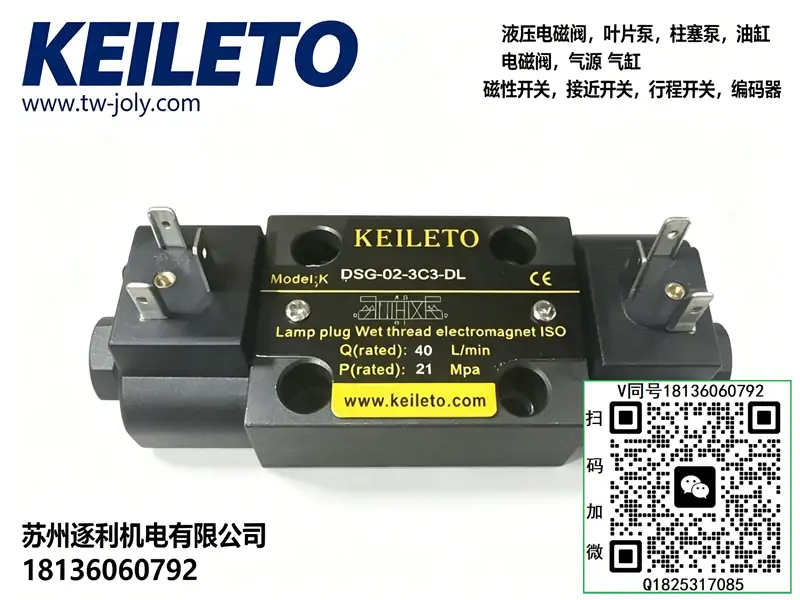

五、电磁换向阀

1. SWH-G02（6 通径）

二位单头：SWH-G02-B2-D24、SWH-G02-B3-D24、SWH-G02-B8-D24

三位双头：SWH-G02-C2-D24、SWH-G02-C3-D24、SWH-G02-C4-D24、SWH-G02-C60-D24

2. WE4-G03 裁断机专用阀

WE4-G03-B2-D24、WE4-G03-C4-D24

3. 力士乐 4WE6/4WE10 电磁换向阀

4WE6D60/EG24、4WE6E60/EG24、4WE6J60/EG24、4WE6H60/EG24

4WE10D60/EG24、4WE10E60/EG24、4WE10J60/EG24

4. 大流量电液换向阀 4WEH 系列

4WEH16E60-EG24NETZ5L、4WEH16G60-EG24NETZ5L、4WEH16J60-EG24NETZ5L

4WEH25D、4WEH25E、4WEH32D

六、压力控制阀（溢流 / 电磁溢流 / 比例溢流）

1. BGM 先导式溢流阀

BGM-03、BGM-06、BGM-10；BHGM-03、BHGM-06

调压档位：1 (0.7-7MPa)、2 (3.5-14MPa)、3 (7-25MPa)

2. 电磁溢流阀 SFD/SF/SDF/SD

SF-G06、SDF-G06、SD-G06、SFD-G06、SKF-G06、THF-G06

3. 远程调压阀 DG-01-B/C/H

七、全系列叠加阀（02/03 通径主流）

1. MRV 叠加式溢流阀

MRV-02P-1/2/3、MRV-02A-1/2/3、MRV-02B-1/2/3、MRV-02W

MRV-03P-1/2/3、MRV-03A-1/2/3、MRV-03B-1/2/3、MRV-03W

2. MTCV 叠加单向节流阀

MTCV-02A、MTCV-02B、MTCV-02W

MTCV-03A、MTCV-03B、MTCV-03W

MTCV-04A、MTCV-04B、MTCV-04W

MTCV-06A、MTCV-06B、MTCV-06W

3. MSCV 叠加抗衡平衡阀

MSCV-02A、MSCV-02B、MSCV-03A、MSCV-03B

MSCV-04A、MSCV-04B、MSCV-06A、MSCV-06B

4. ZDR 叠加减压阀

ZDR10DP1-40、ZDR10DP2-40/75YM、ZDR10DP3-40

ZDR10DA1-40、ZDR10DA2-40/15YM、ZDR10DA3-40/25YM

5. MPC 叠加液控单向阀

MPC-02A、MPC-02B、MPC-02W

MPC-03A、MPC-03B、MPC-03W

八、管式流量、单向阀

1. CIT 管式单向阀

CIT-02、CIT-03、CIT-04、CIT-06

2. 节流阀 TV、单向节流 TC

TV-02、TV-03

TC-02、TC-03

九、型号后缀通用释义

1. D24=DC24V 线圈；EW220=AC220V 交流线圈

2. FA1/FA2/FA3：油泵法兰安装规格

3. P/A/B/W：叠加阀油路代号（P 进油、A/B 执行、W 回油）

4. 02=6 通径、03=10 通径、04=16 通径、06=25 通径

5. FR：油泵右旋；L：左旋

6. 1/2/3：溢流阀调压压力区间

成套适配说明：4WREE6E30-2X/G24K31/A1为工业标准NG6通径直动式带阀芯位置反馈、集成放大板比例换向阀，属于高精度调速、调压、同步控制核心电控液压元件。可根据模拟量信号无级精准控制油缸运动方向、流量大小、运动速度，具备闭环反馈、重复精度高、响应速度快、线性度好、抗干扰能力强等核心优势。适配VG32/VG46抗磨液压油，完美匹配02通径液压系统、精密伺服液压站、变量泵动力单元，可搭配各类压力传感器、位移传感器实现全自动闭环工艺。主打闭环精准调速、低速无爬行、信号线性稳定、高频响应、适配自动化精密工艺，广泛用于精密压合、伺服同步、恒速进给、微量微调、全自动成型设备，全文标准化无品牌，体例、参数、维保体系与站内全系液压元件完全统一。

一、型号逐位完整精准释义（原厂标准编码）

• 4：四通油路结构（P进、T回、A/B执行口），标准四通道方向控制阀体
• W：换向阀结构型式，板式安装、直动式滑阀结构
• R：比例控制功能，电气比例无级流量调节，非开关式换向
• E：带阀芯位置传感器（闭环反馈），实时采集阀芯开度，电控闭环修正，精度远超普通开环比例阀
• E：内置集成式放大板（OBE），无需外接放大器，接线简单、信号抗干扰强
• 6：通径规格NG6（02通径），适配中小流量精密液压回路，安装尺寸符合ISO4401标准
• E：阀芯机能代码，E型中位机能、对称流量特性，双向调速线性一致
• 30：额定流量规格，压差1MPa条件下公称流量30L/min
• 2X：2X系列迭代版本，优化阀芯流道、降低滞环、提升动态响应，运行稳定性更强
• G24：供电电压DC24V工业直流供电，适配工控系统通用电源
• K31：控制信号规格，标准±10V电压信号控制，带阀芯实际位置反馈输出
• A1：标准密封与油温适配版本，适配常规工业油温、抗磨液压油工况
• 同系列关键后缀拓展对照
• W型阀芯：大开口快速流量响应，适配普通调速工况
• E型阀芯：对称线性流量，双向精度一致，精密微调首选
• G24：DC24V供电；W220：AC220V供电（极少用）
• K31：±10V控制+±10V反馈；K34：4-20mA电流信号控制
• 默认核心配置：高精度研磨对称阀芯、集成LVDT位置传感器、内置闭环放大电路板、低滞环节流流道、耐高压整体阀体、抗震动密封总成；支持高频动态调节、低速微进给、长时间精密稳压，滞环误差极小、重复定位精度高，适配全自动闭环控制工艺。
• 选型红线：本阀为精密闭环比例阀，对油液洁净度、电源稳定性、接线规范要求极高；严禁脏油、电压波动、信号干扰工况使用；额定流量30L/min，大流量工况会造成节流发热、精度失效；严禁暴力拆装、带电插拔信号线，极易烧毁放大板与传感器。

二、核心额定技术参数（工业标准对标）

• 通径规格：NG6 / ISO4401 02标准通径，通用02通径阀板安装
• 最大工作压力：31.5MPa（315bar），高低压系统通用，适配全系工业液压压力工况
• 公称流量：30L/min（阀口压差1MPa标准工况），线性调节区间0~30L/min无级可调
• 控制方式：DC24V供电，±10V模拟量电压信号双向比例控制
• 反馈方式：内置LVDT位移传感器，实时闭环反馈阀芯开度，输出±10V实际位置信号给PLC
• 控制精度：系统滞环≤3%，重复精度≤1%，低速微速无漂移、无爬行
• 响应特性：动态响应速度快，适配高频微调、快速切换、精准同步工艺
• 输入阻抗：指令信号输入阻抗≥50kΩ，抗干扰能力强
• 反馈负载：反馈输出最大负载5mA，适配常规工控采集模块
• 介质适配：ISO VG32/VG46抗磨液压油，油液洁净度需达NAS8级及以上
• 工作油温：-20℃~+80℃，最优稳定工况30~55℃
• 适配泵组功率：1.5KW~7.5KW精密变量泵液压站
• 适配工况：精密压合、伺服同步、微速进给、压力流量双闭环、自动化精准成型

三、核心工作原理（闭环比例控制专属逻辑）

1、指令信号输入

PLC/工控系统输出±10V模拟量信号，正向信号控制P→A通油、油缸伸出；负向信号控制P→B通油、油缸缩回；电压大小对应阀芯开口大小，对应流量大小，实现速度无级调节。

2、阀芯闭环反馈修正

阀体内置LVDT位置传感器实时检测阀芯实际位移开度，将实际位置以±10V信号反馈至控制系统；系统对比「指令开度」与「实际开度」差值，实时修正输出信号，消除阀芯摩擦、油温、压力波动带来的误差，实现高精度闭环控制。

3、无级流量精准调节

阀芯对称E型流道设计，双向流量线性度一致，电压微小变化即可对应微小流量变化，完美实现低速微进给、匀速压合、精准同步，彻底解决普通节流阀速度漂移、低速爬行问题。

4、中位稳定锁止

零信号时阀芯精准回中，油路封闭稳定，无偏移、无窜动，设备待机定位精度高，适合长时间精准定位、保压工况。

阀型核心定位：普通开关阀=只有快慢两档、无微调；普通开环比例阀=无反馈、长期运行精度漂移；4WREE闭环比例阀=实时纠错、高精度、线性稳定、可数控调速，是自动化精密液压工艺的核心标配阀件。

四、同系列阀型精准选型对比

五、标准化安装与调试步骤（精密阀专属）

1. 阀板精密清洁：彻底清理02阀板安装平面油泥、铁屑、细微杂质，保证平面度达标，严禁杂质导致阀体贴合不严、阀芯卡滞，精密阀安装洁净度为第一前提。
2. 规范阀体安装：对准定位销平稳落阀，对角均匀分次锁紧固定螺丝，禁止单边锁紧、暴力压装，防止阀体变形、阀芯卡滞、线性失效。
3. 电气规范接线：区分DC24V供电正负极、模拟量指令线、反馈信号线，屏蔽层单端接地，远离动力强电线路，杜绝信号干扰、数值跳动。
4. 系统精细排气：空载运行设备，往复开启比例信号，彻底排空阀体内部、管路、油缸空气，消除低速爬行、速度波动故障。
5. 零点校准调试：空载零信号上电，观察阀芯回中状态，配合工控系统完成零点校准、增益调节，保证正负方向流量对称、响应一致。
6. 分段精度调试：按工艺需求分段测试0%、25%、50%、75%、100%信号对应速度，核对反馈数值与指令匹配度，微调参数至线性平稳、无滞后、无超调。
7. 满载热态复检：连续满载运行30分钟，复测精度、线性度、信号稳定性、阀体温升，无漂移、无跳动、无渗漏即为调试合格。

六、高频现场故障排查（精密比例阀专属）

• 速度不稳、忽快忽慢：信号干扰、接地不良、油液脏污、阀芯轻微卡滞；重做屏蔽接地、清理更换精密液压油、拆解清洗阀芯流道。
• 低速爬行、微速失控：系统进气、阀芯滞环变大、放大板参数偏移；彻底排气、重新校准零点与增益、优化PID参数。
• 正反速度不对称、线性差：阀芯杂质偏磨、零点偏移、阀芯回中不良；清洗阀芯阀体、重新零点校准、检查复位弹簧性能。
• 无动作、信号无效：DC24V供电异常、信号线虚接、放大板烧毁、传感器故障；检测供电电压、线路通断、更换损坏电气组件。
• 反馈数值跳动、漂移大：屏蔽接地失效、强电干扰、传感器老化；规范布线接地、隔离强弱电、更换位置传感器。
• 阀体渗漏、端面串油：安装螺丝受力不均、密封垫片老化、阀板平面划伤；均匀锁紧螺丝、更换全新密封垫片、修复阀板平面。
• 油温升高后精度下降：油液粘度不匹配、节流长期微开口发热；更换标准VG46液压油、优化工艺减少长期小开度调节。

七、精密阀硬性使用禁忌与维保规范

• 严禁脏油运行：本阀阀芯配合间隙微米级，细微杂质即可造成卡滞、精度失效、流道拉伤，必须使用精密滤芯、定期换油。
• 严禁暴力拆装：禁止敲击、单边锁螺丝、强行拆装，极易造成阀体变形、阀芯报废、闭环精度永久损坏。
• 严禁带电插拔：工作中插拔航空插头会瞬间击穿放大板与传感器，造成电气永久故障。
• 严禁信号干扰：信号线必须屏蔽接地、远离动力电缆，禁止强弱电同管布线。
• 严禁超压超流量使用：31.5MPa以上超压、30L/min以上大流量长期使用，会冲蚀阀芯、破坏线性精度。
• 严禁长期闲置不用：长期停机易导致阀芯吸附油泥、卡滞，需定期空载往复动作保养。
• 精密维保周期：每500小时检查信号稳定性、速度线性度、油液洁净度；每2000小时拆解清洗阀芯流道、校准零点与闭环参数、更换全套密封件、检测传感器反馈精度。
