NORPAR 液压叠加阀 MPC/MTC/MBB/MRV 电磁阀 SWH-G02 注塑机油压机专用阀

品牌：NORPAR 液压阀品牌，产品线覆盖电磁换向阀、叠加阀、压力控制阀、比例阀、叶片泵、管式流量单向阀，通用 02/03/04/06 通径规格

一、SWH 电磁换向阀系列（板式标准阀）

SWH-G02（6 通径）

二位单头

SWH-G02-B2-D24-20-NH、SWH-G02-B2-A220-20-NH

SWH-G02-B3-D24-20-NH、SWH-G02-B8-D24-20-NH

SWH-G02-D2-D24-20-NH

三位双头

SWH-G02-C2-D24-20-NH、SWH-G02-C3-D24-20-NH

SWH-G02-C4-D24-20-NH、SWH-G02-C5-D24-20-NH

SWH-G02-C6-D24-20-NH、SWH-G02-C60-D24-20-NH

SWH-G03（10 通径，市场主流）

二位单头

SWH-G03-B2-D24-20-NH、SWH-G03-B2-A220-20-NH

SWH-G03-B3-D24-20-NH、SWH-G03-B8-D24-20-NH

SWH-G03-D2-D24-20-NH

三位双头

SWH-G03-C2-D24-20-NH、SWH-G03-C3-D24-20-NH

SWH-G03-C4-D24-20-NH、SWH-G03-C5-D24-20-NH

SWH-G03-C6-D24-20-NH、SWH-G03-C60-D24-20-NH

大流量电液换向 SWH-G04/G06

SWH-G04-C4-D24-50-NH、SWH-G06-C4-D24-50-NH

二、全系列叠加阀（02/03/04/06 通径）

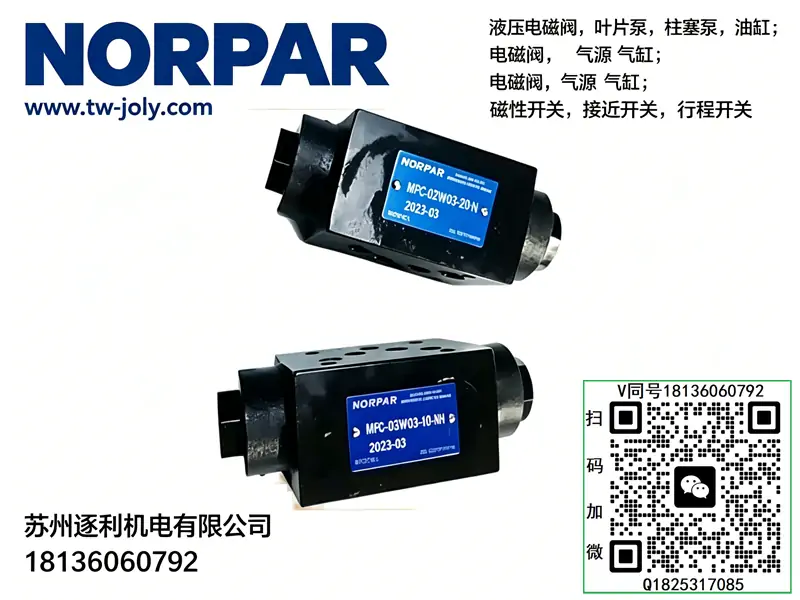

1. MPC 叠加式液控单向阀（保压锁阀）

MPC-02W-05-30-NH、MPC-02A-05-30-NH、MPC-02B-05-30-NH

MPC-03W-05-20-NH、MPC-03W-05-30-NH、MPC-03W-K-20-NH、MPC-03W-K-30-NH

MPC-04W-05-30-NHA、MPC-04W-50-30-NHA

MPC-06W-05-30、MPC-06W-50-40

2. MTC 叠加式单向节流阀（流量调速）

MTC-02W-K-20-NH、MTC-02A-K-20-NH、MTC-02B-K-20-NH

MTC-03W-K-20-NH、MTC-03W-K-30-NH

MTC-04W-K-30-NH、MTC-06W-K-40

3. MB 系列叠加溢流阀

MBP-01、MBP-02、MBP-03、MBP-06

MBA-01、MBA-02、MBA-03、MBA-06

MBB-01、MBB-02-H、MBB-03-C、MBB-06-B

4. MSCV 叠加抗衡平衡阀

MSCV-02A、MSCV-02B

MSCV-03A、MSCV-03B

MSCV-04A、MSCV-04B

5. MBR 叠加减压阀

MBR-02-P-1/2/3、MBR-03-P-1/2/3

三、压力控制阀（溢流 / 电磁溢流 / 远程调压）

先导式溢流阀 RVT/RV

RVT-G02、RVT-G03、RVT-G06

RV-03T、RV-06T、RV-10T

电磁溢流阀 HSRF 系列（比例电磁溢流）

HSRF-G03-1PN-1-R-D24-20-30

HSRF-G03-1PN-2-R-D24-20-30

HSRF-G03-1PN-3-R-D24-20-30

HSRF-G06-1PN-2-R-D24-20-30

远程调压阀 DG

DG-01-B、DG-01-C、DG-01-H

四、变量叶片泵 VP/HVP 系列

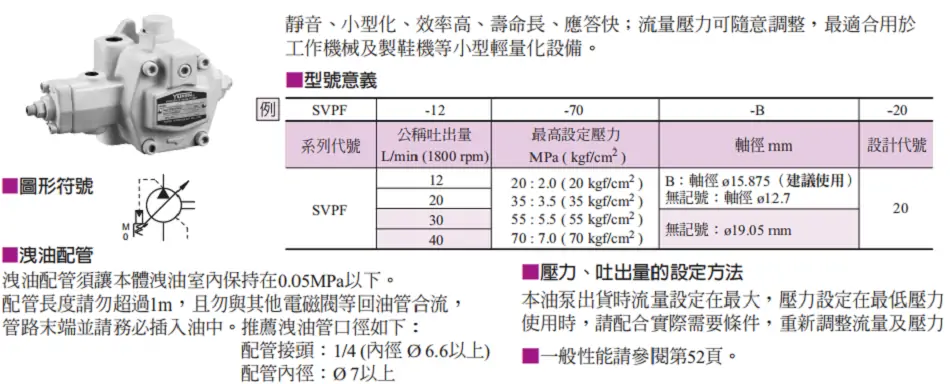

VP 低压变量叶片泵

VP-08-FA1、VP-12-FA3、VP-15-FA3、VP-20-FA3、VP-30-FA3、VP-40-FA3

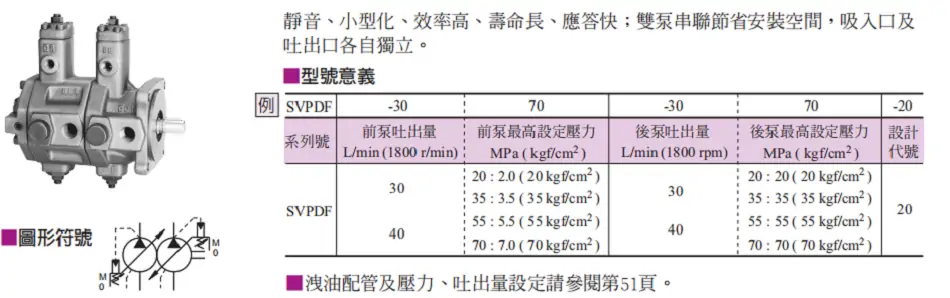

双联泵：VP20-20、VP30-30、VP40-40

HVP 中高压变量叶片泵

HVP-30-FA2、HVP-40-FA2、HVP-40-FA3、HVP-54-FA3

五、管式单向阀、节流阀

单向阀 CIT：CIT-02、CIT-03、CIT-04

节流阀 TV：TV-02、TV-03

单向节流阀 TC：TC-02、TC-03

六、型号后缀通用释义

1. D24：DC24V 线圈；A220：AC220V 交流线圈

2. 20/30/40：调压压力等级（20=21MPa，30=24MPa，40=28MPa）

3. NH/NHA：标准密封出线型

4. W/A/B：叠加阀油口（W 通 P 口，A/B 对应执行器油口）

5. K：带微调节流功能

6. G02=6 通径，G03=10 通径，G04=16 通径，G06=25 通径

成套适配说明

符合 ISO4401-03 标准 NG6（02 通径）板式湿式电磁换向阀，大推力油浸式电磁铁结构，流道扩容优化设计，适配全系 02 通径叠加阀组（MTC-02W、MPC-02W、MBB-02、MRV-02P）、标准四孔安装底座、M6 固定螺栓、2mm 一次性叠加垫片完全通用互换，不可与 01/03 通径阀体、配件混用。
阀体支持多类中位机能可选，DC/AC 标准线圈全覆盖，防护等级 IP65，抗油污、粉尘、高压背压干扰，适配 PV2R 系列定量叶片泵、AR 系列变量柱塞泵中小型液压站，广泛用于机床夹具、冲压设备、自动化往复工装、长时间间歇待机回路；定量泵搭配 C3（H 型）中位可实现中位卸荷节能，全文无品牌标识，安装扭力、油品、维保周期与站内全部 02 通径阀体统一对标。

一、型号通用编码完整释义

完整标准型号格式：SWH-G02 - 滑柱机能 - 线圈电压 - 接线型式 - 可选配置

1. SWH：高压湿式电磁换向阀系列，油浸湿式电磁铁，内置缓冲减震结构，大推力阀芯驱动，耐高压、抗污染、换向噪音低，区别干式 DSG 系列换向阀
2. G02：公称通径 NG6（6 通径 / CETOP03），标准 02 通径安装尺寸，阀组堆叠兼容性强，中小型液压站通用规格
3. 滑柱机能代码（核心中位逻辑）C2：三位四通，中位 A-B 互通、P/T 封闭，油缸浮动、系统保压C3：三位四通 H 型中位，P-T 大通卸荷、A/B 封闭，定量泵节能首选C4：三位四通 O 型中位，四油口全封闭，油缸双向锁死、系统保压
4. 线圈电压代码D24：DC24V 直流湿式线圈；D12：DC12V 直流线圈A240/R240：AC220V 交流线圈；A110：AC110V 交流线圈
5. 接线型式后缀10：顶部接线盒式，带动作指示灯20：DIN 插式防水插座，车间防水防溅优选
6. 附加选配代码LS：低冲击抑制电路，减小换向水锤冲击V：氟橡胶耐高低温密封；无标注为标准 NBR 密封M：内置缓冲减震改良流道
7. 隐藏默认配置：弹簧双向对中复位、阀芯高频淬火 HRC60、内置瞬态抑制二极管（DC 款）、无独立外泄管路；标准耐温区间 0~55℃，适配常规车间常温工况。

选型红线

1. C3 卸荷中位严禁用于模具锁模、垂直举升保压回路，中位 P 口直通油箱会直接松模、设备下坠；保压工况必须选用 C4 全封闭中位。
2. 20 插式与 10 接线盒款外观尺寸一致，接线结构不可通用替换，混用会造成防水失效、线路短路。
3. DC24V 线圈禁止接入交流电源，AC 线圈不可通直流，错接瞬间烧毁线圈绕组。
4. 02 通径 M6 螺栓、2mm 叠加垫片严禁与 01/03 通径配件混用，强行装配油孔错位、油路串压渗漏。

二、液压 / 电气 / 安装额定参数（02 通径统一对标）

1. 压力参数 壳体极限耐压 31.5MPa，长期额定连续工作压力 21MPa，短时冲击峰值 24MPa；T 回油口最大允许背压 16MPa，多路合流长回油管路无换向卡顿；中位静态内泄量低，锁止工况压降缓慢。
2. 流量参数 标准扩容流道额定稳定通流 63L/min，瞬时峰值 68L/min；最优工作流量区间 10~55L/min，长期超 68L/min 会出现阀芯气蚀、高频啸叫、压力漂移。
3. 电气线圈参数 DC24V 湿式线圈额定功耗 28W，H 级耐高温绝缘（耐温 155℃），可 24h 不间断通电；IP65 防尘防水，适配机床水雾、油污环境；单侧换向响应 45ms，弹簧复位 40ms，最高允许换向频次 300 次 / 分钟。
4. 安装紧固规范 4 颗 M6 8.8 级内六角螺栓，对角分两次交叉锁紧，统一标准扭力13±1N·m，与 MTC-02W、MPC-02W、MRV-02P 全系 02 阀体完全一致；配套 2mm 一次性叠加垫片，光滑面贴合阀体端面，禁止二次复用变形垫片。
5. 介质清洁要求 适配 VG32/VG46 抗磨液压油，最优工作油温 30~55℃；油液强制 NAS8 级清洁度，系统配备 25μm 精密回油滤芯；阀芯配合间隙仅 2μm，微量油泥、金属杂质极易造成阀芯卡滞、换向失效。
6. 工况物理参数 阀体净重 1.4kg；满载连续换向运行噪音≤52dB；油浸式结构无推杆外漏油污，长期高频换向磨损更低。

三、主流中位机能完整动作逻辑

1、C3（H 型节能中位，常用）

1. 左线圈得电：阀芯右移，油路 P→A 导通、B→T 回油，油缸无杆腔进油平稳伸出；
2. 右线圈得电：阀芯左移，油路 P→B 导通、A→T 回油，油缸有杆腔进油平稳缩回；
3. 双线圈断电中位：弹簧自动对中，P 口与 T 口大通径连通，油泵流量直接回油箱完全卸荷，同时 A、B 油口封闭锁死油缸，定量泵长时间待机大幅降低油温、减少能耗。

2、C4（O 型锁止中位）

1. 两侧电磁铁分别得电实现油缸伸出 / 缩回动作，油路切换逻辑与 C3 一致；
2. 断电中位：P、A、B、T 四油道全部封闭，系统全程保压，油缸双向刚性锁死，无滑移、不下坠，适配锁模、垂直升降设备。

3、C2（浮动中位）

断电中位 A、B 腔互通，油缸双向浮动可手动微调，P 口封闭系统保压，适用于工件自动对位、水平微调工装。

四、02 通径主流中位机能横向对比表

02 通径标准自上而下叠加装配顺序

SWH-G02 电磁换向阀 → MTC-02W 双向节流阀 → MPC-02W 双向液控单向阀 → MBB-02-H 支路溢流阀 → MRV-02P 主溢流阀 → 02 专用底座
换向阀固定置于阀组最顶层，便于电气接线、检修更换；搭配 C3 中位时无需额外加装电磁卸荷阀，简化液压回路。

五、现场标准化安装、接线与调试步骤

1. 端面预处理：设备完全停机泄压，擦拭阀体、底座贴合平面，清除铁屑、油污杂质，居中摆放全新 2mm 专用垫片，防止局部缝隙渗油、阀芯卡滞。
2. 螺栓锁紧操作：M6 螺栓分两次对角均匀拧紧至 13±1N・m 标准扭力，禁止单边用力挤压阀体，避免阀芯滑动卡顿、端面渗漏。
3. 电气接线规范DIN20 插式款：DC24V 区分正负极，棕线正极、蓝线负极、黄绿接地线；正负极反接仅指示灯不亮，不会烧毁线圈；10 接线盒款：交流线圈无正负极区分，接线完成拧紧防水端盖，压紧内部防水胶圈。
4. 空载排气调试：低压空载启动油泵，往复通断左右电磁铁 20 次，排空阀体阀芯腔内部滞留空气，消除换向抖动、瞬时压力尖峰。
5. 功能核验C3 中位：断电后压力表快速归零，油缸无位移，判定卸荷、锁止功能合格；C4 中位：断电静置 30 分钟，压力表压降≤0.12MPa、油缸无滑移即为锁止达标；
6. 热态复检：满载连续运行 1 小时，油温升至 45~55℃复测换向动作、压力稳定性，热态无速度漂移、无端面渗油。

六、高频现场故障排查清单

1. 中位无法卸荷、油温快速升高（C3 机型）：阀芯油泥卡滞、P-T 卸荷流道堵塞；无水酒精低压浸泡清洗阀芯节流槽，禁止高压气枪直吹阀芯精密台肩，避免流道变形。
2. 单侧换向无力、动作滞后缓慢：线路电压压降超标、电磁铁吸力不足；复测供电端子电压，长线线路加装中间继电器稳定输出电流。
3. 中位油缸缓慢滑移、保压失效：阀芯密封台肩拉伤、对中弹簧疲劳变形；轻微杂质磨损可清洗维护，阀芯划痕拉伤直接更换阀体总成。
4. 大流量换向啸叫、管路剧烈震动：长期超 63L/min 额定流量运行、回油管路弯折憋气；匹配系统输出流量，优化回油管路减少弯头、降低背压。
5. 阀体叠加端面四周渗油：叠加垫片重复使用、螺栓扭力分布不均；更换全新一次性 2mm 垫片，对角二次复紧标准扭力。
6. 线圈频繁发烫烧毁：供电电压长期超标、线圈散热空间不足；校准电源输出电压，阀体四周预留≥20mm 通风散热间距。

七、安装维保硬性禁忌

1. 机能混用禁忌：C2/C3/C4 阀芯外观完全一致，中位油路逻辑差异极大，现场不可随意替换；C3 卸荷阀用于锁模回路会造成工件坠落、设备安全事故。
2. 流量超限禁忌：严禁长期超 63L/min 大流量持续换向，高速油流冲刷阀芯节流刃口，造成永久稳压失效、内泄暴涨。
3. 电压使用禁忌：DC/AC 线圈严禁混接电源，电压长期超出额定 ±10% 区间会快速老化线圈绝缘，引发短路烧毁。
4. 背压超限禁忌：T 回油口背压禁止长期超过 16MPa，高背压会抵消弹簧复位力，导致中位关闭不严、卸荷不完全、残压偏高。
5. 拆装操作禁忌：禁止暴力敲击电磁铁两端端盖，内部细长对中弹簧极易弯曲变形，变形后中位对中精度永久丧失。
6. 配件混用禁忌：02 通径 M6 螺栓、2mm 叠加垫片与 01/03 通径配件无互换性，强行装配油孔错位，造成串压、大面积漏油。
7. 油温工况禁忌：长期连续运行油温不得超过 65℃，高温加速 NBR 密封老化、油液氧化结泥，堵塞阀芯流道引发卡阀、渗漏故障。
8. 维保周期规范 每 1500 小时拆解清洗阀芯、去除油泥杂质；每 3500 小时更换叠加垫片、插头 / 接线盒密封圈；与全系 02 通径阀组同步更换液压油、系统精密回油滤芯。
