NORPAR DMG-03-3C4 手动换向阀机床液压多路换向阀

品牌：NORPAR 液压阀品牌，产品线覆盖电磁换向阀、叠加阀、压力控制阀、比例阀、叶片泵、管式流量单向阀，通用 02/03/04/06 通径规格

一、SWH 电磁换向阀系列（板式标准阀）

SWH-G02（6 通径）

二位单头

SWH-G02-B2-D24-20-NH、SWH-G02-B2-A220-20-NH

SWH-G02-B3-D24-20-NH、SWH-G02-B8-D24-20-NH

SWH-G02-D2-D24-20-NH

三位双头

SWH-G02-C2-D24-20-NH、SWH-G02-C3-D24-20-NH

SWH-G02-C4-D24-20-NH、SWH-G02-C5-D24-20-NH

SWH-G02-C6-D24-20-NH、SWH-G02-C60-D24-20-NH

SWH-G03（10 通径，市场主流）

二位单头

SWH-G03-B2-D24-20-NH、SWH-G03-B2-A220-20-NH

SWH-G03-B3-D24-20-NH、SWH-G03-B8-D24-20-NH

SWH-G03-D2-D24-20-NH

三位双头

SWH-G03-C2-D24-20-NH、SWH-G03-C3-D24-20-NH

SWH-G03-C4-D24-20-NH、SWH-G03-C5-D24-20-NH

SWH-G03-C6-D24-20-NH、SWH-G03-C60-D24-20-NH

大流量电液换向 SWH-G04/G06

SWH-G04-C4-D24-50-NH、SWH-G06-C4-D24-50-NH

二、全系列叠加阀（02/03/04/06 通径）

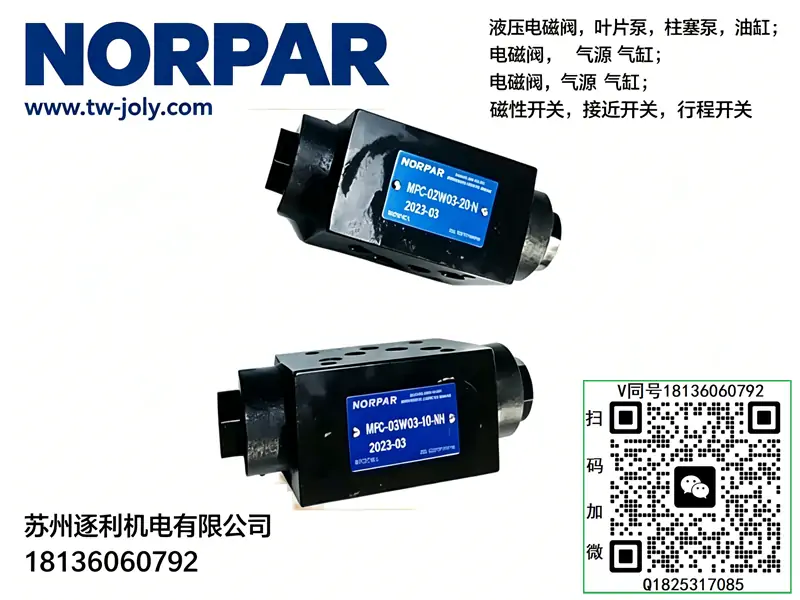

1. MPC 叠加式液控单向阀（保压锁阀）

MPC-02W-05-30-NH、MPC-02A-05-30-NH、MPC-02B-05-30-NH

MPC-03W-05-20-NH、MPC-03W-05-30-NH、MPC-03W-K-20-NH、MPC-03W-K-30-NH

MPC-04W-05-30-NHA、MPC-04W-50-30-NHA

MPC-06W-05-30、MPC-06W-50-40

2. MTC 叠加式单向节流阀（流量调速）

MTC-02W-K-20-NH、MTC-02A-K-20-NH、MTC-02B-K-20-NH

MTC-03W-K-20-NH、MTC-03W-K-30-NH

MTC-04W-K-30-NH、MTC-06W-K-40

3. MB 系列叠加溢流阀

MBP-01、MBP-02、MBP-03、MBP-06

MBA-01、MBA-02、MBA-03、MBA-06

MBB-01、MBB-02-H、MBB-03-C、MBB-06-B

4. MSCV 叠加抗衡平衡阀

MSCV-02A、MSCV-02B

MSCV-03A、MSCV-03B

MSCV-04A、MSCV-04B

5. MBR 叠加减压阀

MBR-02-P-1/2/3、MBR-03-P-1/2/3

三、压力控制阀（溢流 / 电磁溢流 / 远程调压）

先导式溢流阀 RVT/RV

RVT-G02、RVT-G03、RVT-G06

RV-03T、RV-06T、RV-10T

电磁溢流阀 HSRF 系列（比例电磁溢流）

HSRF-G03-1PN-1-R-D24-20-30

HSRF-G03-1PN-2-R-D24-20-30

HSRF-G03-1PN-3-R-D24-20-30

HSRF-G06-1PN-2-R-D24-20-30

远程调压阀 DG

DG-01-B、DG-01-C、DG-01-H

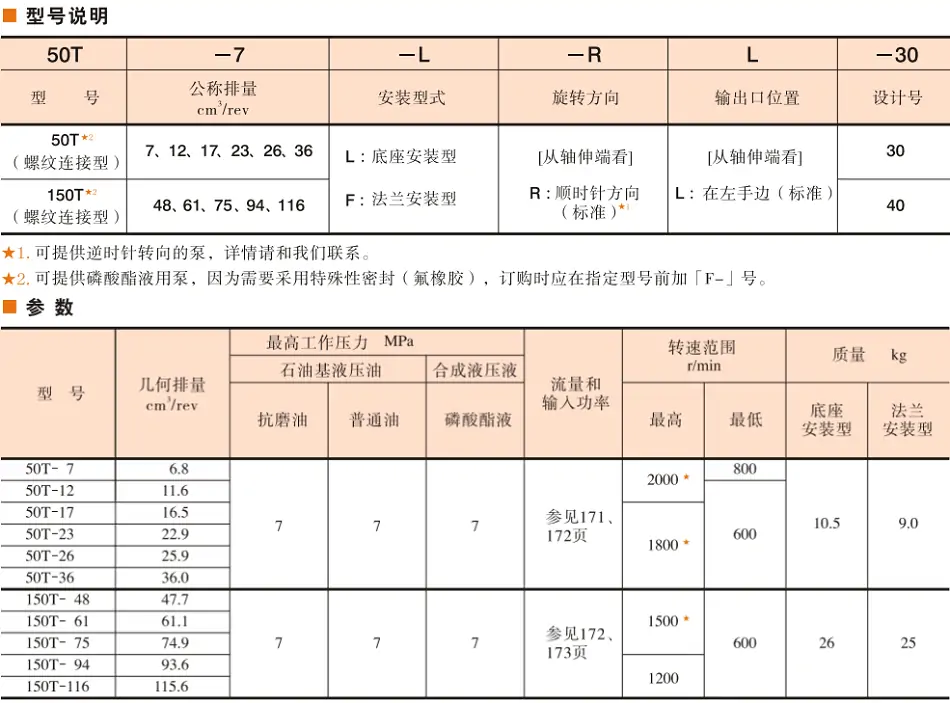

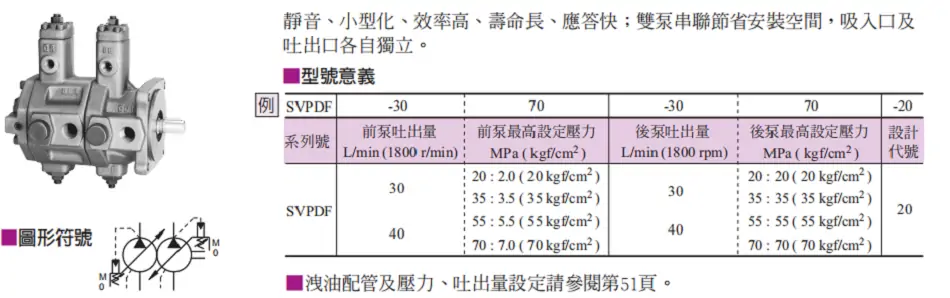

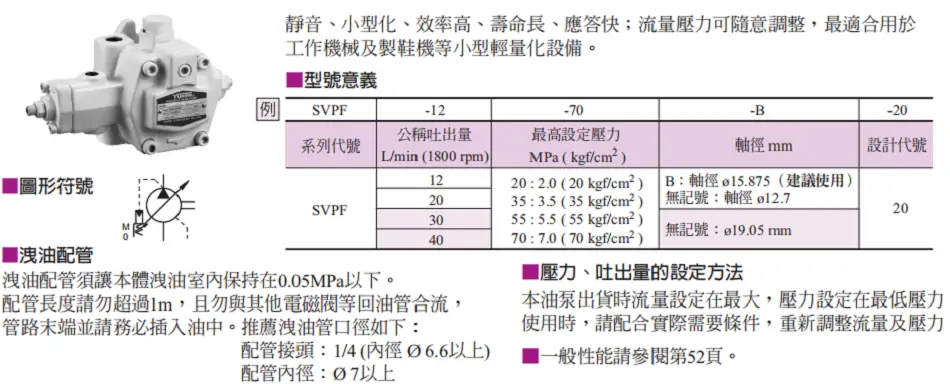

四、变量叶片泵 VP/HVP 系列

VP 低压变量叶片泵

VP-08-FA1、VP-12-FA3、VP-15-FA3、VP-20-FA3、VP-30-FA3、VP-40-FA3

双联泵：VP20-20、VP30-30、VP40-40

HVP 中高压变量叶片泵

HVP-30-FA2、HVP-40-FA2、HVP-40-FA3、HVP-54-FA3

五、管式单向阀、节流阀

单向阀 CIT：CIT-02、CIT-03、CIT-04

节流阀 TV：TV-02、TV-03

单向节流阀 TC：TC-02、TC-03

六、型号后缀通用释义

1. D24：DC24V 线圈；A220：AC220V 交流线圈

2. 20/30/40：调压压力等级（20=21MPa，30=24MPa，40=28MPa）

3. NH/NHA：标准密封出线型

4. W/A/B：叠加阀油口（W 通 P 口，A/B 对应执行器油口）

5. K：带微调节流功能

6. G02=6 通径，G03=10 通径，G04=16 通径，G06=25 通径

成套适配说明：符合ISO4401-05标准NG10（03通径）板式三位四通手动换向阀，纯机械手柄操作、弹簧对中复位，无电控结构、抗干扰极强，适配全系03通径叠加阀组、03通用底座、M8螺栓、3mm加厚叠加垫片100%通用互换，不可与01/02通径配件混用。阀芯为3C4（O型中位全封闭机能），主打中位四孔锁止、油缸双向保压、系统保压不卸荷，适用于设备调试、手动作业、断电保位、工装夹紧、立式升降自锁回路，是液压设备手动操控、安全停机锁止的核心阀体，全文零品牌化，安装扭力、油品、维保周期与站内03通径阀体完全对标。

一、型号逐位通用释义（行业标准编码）

• DMG：板式手动换向阀系列，DM=手动方向阀、G=板式安装；区别DMT管式手动阀，依靠手柄机械推拉阀芯换向，无需电力、无需气源，适配无电控、频繁启停、调试检修工况
• 03：公称通径NG10（CETOP05）标准规格，3/8寸油口，额定稳定通流120L/min，瞬时峰值135L/min，属于中型液压站主力通径，适配PV2R2/PV2R3叶片泵、AR22柱塞泵回路
• 3C4：三位四通O型中位机能，核心特性：中位P/A/B/T四油口全封闭；系统保压不卸荷、油缸双向锁死零滑移，垂直负载不下坠、侧向负载不回弹，是手动锁模、定位保位最优中位机能
• 隐藏默认配置：弹簧自动对中复位、档位清晰定位、防尘手柄护套、NBR耐温密封、阀芯高频淬火硬化；标准耐温区间-20℃~70℃，无电气故障、抗油污、抗粉尘，故障率极低，适配车间恶劣工况。
• 选型红线：3C4中位全程保压，不可用于长时间待机定量泵系统，会持续溢流升温；手动阀不可替代电磁阀做自动化循环动作，无电控触发能力；03通径配件严禁混用02通径规格，油孔错位直接串压漏油。

二、液压/安装额定参数（03通径统一对标）

• 压力参数：壳体极限耐压31.5MPa，长期额定工作压力25MPa，短时冲击峰值28MPa；中位静态内泄≤12mL/min，24h保压压降≤0.15MPa，锁止稳定性优异；换向开启压差极低，手柄操作轻便无卡顿。
• 流量参数：额定稳定通流120L/min，最优工作流量区间30~100L/min；超135L/min会出现换向阻力增大、阀芯啸叫、内泄上升，严禁长期超限运行。
• 背压限值：T回油口最大允许背压≤16MPa，多路合流、长回油管路工况适应性强，高背压不影响手动换向与中位锁止精度。
• 操作特性：手柄机械式推拉换向，弹簧自动复位中位，档位清晰、定位可靠；无换向滞后、无电气延迟，适合精准点动、微调对位作业。
• 安装紧固规范：4颗M8 8.8级内六角螺栓，对角分两次交叉锁紧，统一标准扭力24±2N·m，与TW-G03电磁阀、全系03阀体完全一致；配套3mm一次性加厚叠加垫片，禁止复用旧垫片、薄垫片。
• 介质清洁要求：适配VG32/VG46抗磨液压油，最优油温30~58℃；油液清洁度NAS7级，高压侧10μm精密滤芯；阀芯配合间隙2μm，油泥杂质会造成卡阀、中位内泄超标。
• 工况参数：阀体净重3.5kg；手动换向无电气噪音，满载运行噪音≤55dB；耐粉尘、耐油污、防水溅，适配机床、压机、工装手动操控场景。

三、3C4（O型中位）完整动作逻辑

1、手柄前推，油缸伸出

机械手柄推动阀芯换向，油路切换P→A导通、B→T回油；高压油进入油缸无杆腔，有杆腔油液顺畅回油，油缸平稳伸出，可实现手动点动、持续进给、精准对位。

2、手柄后拉，油缸缩回

手柄反向拉动阀芯换向，油路切换P→B导通、A→T回油；高压油进入油缸有杆腔，无杆腔泄压回油，油缸平稳缩回复位，手动操控手感均匀、动作对称无偏差。

3、手柄松手，中位锁止（核心功能）

松开手柄，两侧对中弹簧自动推回阀芯至中位，P、A、B、T四油口完全封闭。油泵保持系统压力持续保压，油缸双腔完全锁死，垂直负载不下坠、水平负载不滑移，实现断电、停机、静置长效保位，安全稳定性极高。

四、03通径手动阀中位机能对比

五、现场标准化安装调试步骤

1. 停机泄压预处理：设备完全停机、系统压力归零，彻底清理阀体与底座贴合面铁屑、油污，防止杂质导致阀芯卡滞、端面渗油。
2. 螺栓紧固：摆放全新3mm加厚专用垫片，M8螺栓分两次对角交叉锁紧至24±2N·m标准扭力，杜绝单边受力阀体变形、阀芯卡涩。
3. 手感核验：安装完成后空载推拉手柄，全程顺滑无卡滞、无卡点、无回弹阻滞，弹簧复位快速精准归中。
4. 空载排气调试：空载启动油泵，往复推拉手柄20次，排空阀体内部滞留空气，消除动作抖动、压力波动。
5. 保压核验：动作到位后松手中位静置30分钟，压力表压降≤0.15MPa、油缸无位移、无下坠滑移即为合格。
6. 热态复检：满载运行1.5小时油温升至50℃，复测换向手感与保压性能，热态无内泄增大、无卡滞即为达标。

六、高频现场故障排查

• 手柄推拉卡顿、动作沉重：阀芯油泥卡滞、贴合面杂质挤压；无水酒精浸泡清洗阀芯流道，禁止高压气枪直吹阀芯精密台肩，防止变形。
• 中位无法复位、偏位卡阀：对中弹簧疲劳、变形、卡顿；直接更换同规格对中弹簧，复位失效会导致系统持续动作、安全失控。
• 中位保压失效、油缸缓慢滑移：阀芯密封台肩拉伤、内部间隙超标；轻微拉伤清洗维护，划痕严重直接更换阀体总成。
• 阀体端面渗油、串油：垫片重复使用、螺栓扭力不均；更换全新3mm加厚垫片，对角二次复紧标准扭力。
• 大流量动作无力、压降偏大：超额定流量运行、流道油泥堵塞；清理流道杂质，匹配系统额定通流参数。

七、安装维保硬性禁忌

• 工况使用禁忌：3C4全封闭中位禁止长期空载待机，定量泵系统会持续溢流发热、油温快速升高，长期待机建议停机泄压或搭配卸荷回路。
• 暴力操作禁忌：禁止暴力猛拉猛推手柄，易造成阀芯弯曲、定位槽变形、弹簧错位，导致换向失效、中位偏移。
• 型号混用禁忌：3C3/3C4/3C60外观完全一致，中位机能逻辑不同，严禁随意替换，会直接导致保压失效、设备坠落、松模事故。
• 配件混用禁忌：03通径M8螺栓、3mm加厚垫片与02通径配件无互换性，严禁强行装配，避免油孔错位串压漏油。
• 背压超限禁忌：T口背压严禁长期超16MPa，背压过高会阻碍弹簧复位，造成中位关闭不严、内泄超标。
• 维保周期：每2000小时拆解清洗阀芯、去除油泥杂质；每4000小时更换叠加垫片、端面O型圈；与全系03通径阀组同步换油、更换精密滤芯。
• 油温禁忌：长期连续运行油温不得超过65℃，高温加速密封老化、油泥生成，导致卡阀、保压失效、端面渗油故障。
