NORPAR 电磁换向阀 SWH-G02-C3-D24-20-NH 油压电磁阀 24V/220V 通用

品牌：NORPAR 液压阀品牌，产品线覆盖电磁换向阀、叠加阀、压力控制阀、比例阀、叶片泵、管式流量单向阀，通用 02/03/04/06 通径规格

一、SWH 电磁换向阀系列（板式标准阀）

SWH-G02（6 通径）

二位单头

SWH-G02-B2-D24-20-NH、SWH-G02-B2-A220-20-NH

SWH-G02-B3-D24-20-NH、SWH-G02-B8-D24-20-NH

SWH-G02-D2-D24-20-NH

三位双头

SWH-G02-C2-D24-20-NH、SWH-G02-C3-D24-20-NH

SWH-G02-C4-D24-20-NH、SWH-G02-C5-D24-20-NH

SWH-G02-C6-D24-20-NH、SWH-G02-C60-D24-20-NH

SWH-G03（10 通径，市场主流）

二位单头

SWH-G03-B2-D24-20-NH、SWH-G03-B2-A220-20-NH

SWH-G03-B3-D24-20-NH、SWH-G03-B8-D24-20-NH

SWH-G03-D2-D24-20-NH

三位双头

SWH-G03-C2-D24-20-NH、SWH-G03-C3-D24-20-NH

SWH-G03-C4-D24-20-NH、SWH-G03-C5-D24-20-NH

SWH-G03-C6-D24-20-NH、SWH-G03-C60-D24-20-NH

大流量电液换向 SWH-G04/G06

SWH-G04-C4-D24-50-NH、SWH-G06-C4-D24-50-NH

二、全系列叠加阀（02/03/04/06 通径）

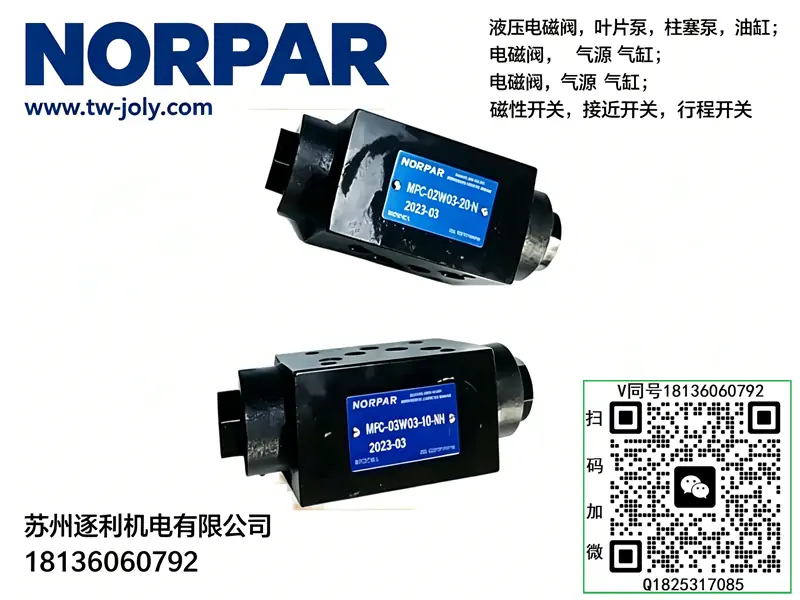

1. MPC 叠加式液控单向阀（保压锁阀）

MPC-02W-05-30-NH、MPC-02A-05-30-NH、MPC-02B-05-30-NH

MPC-03W-05-20-NH、MPC-03W-05-30-NH、MPC-03W-K-20-NH、MPC-03W-K-30-NH

MPC-04W-05-30-NHA、MPC-04W-50-30-NHA

MPC-06W-05-30、MPC-06W-50-40

2. MTC 叠加式单向节流阀（流量调速）

MTC-02W-K-20-NH、MTC-02A-K-20-NH、MTC-02B-K-20-NH

MTC-03W-K-20-NH、MTC-03W-K-30-NH

MTC-04W-K-30-NH、MTC-06W-K-40

3. MB 系列叠加溢流阀

MBP-01、MBP-02、MBP-03、MBP-06

MBA-01、MBA-02、MBA-03、MBA-06

MBB-01、MBB-02-H、MBB-03-C、MBB-06-B

4. MSCV 叠加抗衡平衡阀

MSCV-02A、MSCV-02B

MSCV-03A、MSCV-03B

MSCV-04A、MSCV-04B

5. MBR 叠加减压阀

MBR-02-P-1/2/3、MBR-03-P-1/2/3

三、压力控制阀（溢流 / 电磁溢流 / 远程调压）

先导式溢流阀 RVT/RV

RVT-G02、RVT-G03、RVT-G06

RV-03T、RV-06T、RV-10T

电磁溢流阀 HSRF 系列（比例电磁溢流）

HSRF-G03-1PN-1-R-D24-20-30

HSRF-G03-1PN-2-R-D24-20-30

HSRF-G03-1PN-3-R-D24-20-30

HSRF-G06-1PN-2-R-D24-20-30

远程调压阀 DG

DG-01-B、DG-01-C、DG-01-H

四、变量叶片泵 VP/HVP 系列

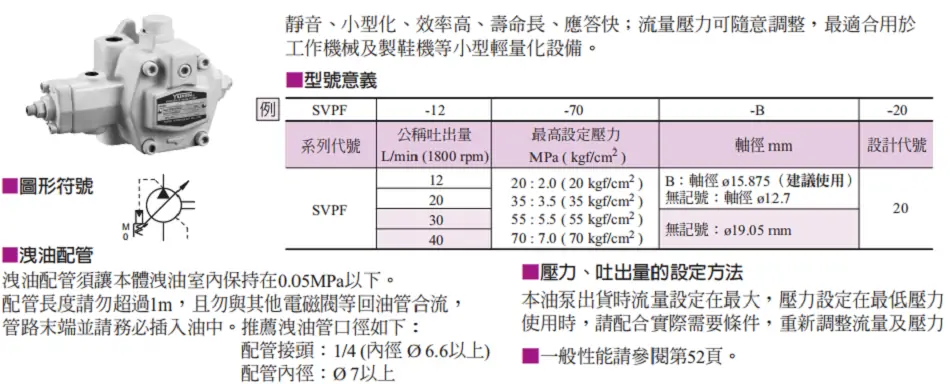

VP 低压变量叶片泵

VP-08-FA1、VP-12-FA3、VP-15-FA3、VP-20-FA3、VP-30-FA3、VP-40-FA3

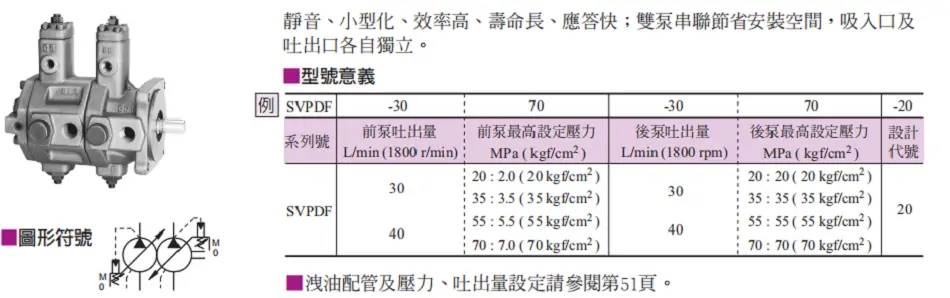

双联泵：VP20-20、VP30-30、VP40-40

HVP 中高压变量叶片泵

HVP-30-FA2、HVP-40-FA2、HVP-40-FA3、HVP-54-FA3

五、管式单向阀、节流阀

单向阀 CIT：CIT-02、CIT-03、CIT-04

节流阀 TV：TV-02、TV-03

单向节流阀 TC：TC-02、TC-03

六、型号后缀通用释义

1. D24：DC24V 线圈；A220：AC220V 交流线圈

2. 20/30/40：调压压力等级（20=21MPa，30=24MPa，40=28MPa）

3. NH/NHA：标准密封出线型

4. W/A/B：叠加阀油口（W 通 P 口，A/B 对应执行器油口）

5. K：带微调节流功能

6. G02=6 通径，G03=10 通径，G04=16 通径，G06=25 通径

成套适配说明：符合ISO4401-03标准NG6（02通径）大流量湿式电磁换向阀，20型扩容流道设计，通流能力优于常规10型阀体，适配全系02通径叠加阀组（MTC-02W、MPC-02W、MBB-02、MRV-02P）、标准四孔底座、M6螺栓、2mm叠加垫片100%通用互换。阀芯为C3中位机能（H型卸荷中位），DC24V湿式防水线圈，主打**中位油泵卸荷、油缸双向锁止**，适配PV2R1-10定量叶片泵中小型液压站，是机床夹具、间歇往复设备、长时间待机液压系统的主力换向阀，可大幅降低待机油温，全文零品牌化，安装扭力、油品、维保周期与站内02通径阀体完全对标。

一、型号逐位通用释义（行业标准编码）

• SWH：高压湿式电磁换向阀系列，油浸式线圈结构，大推力电磁铁设计，抗污染、抗背压能力强，支持高频高压连续换向，区别普通DSG干式线圈阀体，使用寿命更长、换向更平稳
• G02：公称通径NG6（CETOP03）标准规格，02通径通用安装尺寸，阀组堆叠兼容性强，适配中小型液压站主流回路
• C3：三位四通C3中位机能（行业标准H型中位），核心特性：中位P-T全通卸荷、A/B两口封闭锁止，是定量泵系统最优中位机能，解决定量泵待机持续溢流发热问题
• D24：控制电压DC24V直流湿式线圈，电压允许波动±10%（21.6~26.4V），H级耐高温绝缘，可24h连续通电不烧线圈，适配PLC自动化控制
• 20：20型扩容流道版本，加宽内部通流截面，额定通流流量更高、换向压降更小，对比10型标准版，大流量工况无啸叫、无卡顿，适配快速进给回路
• 隐藏默认配置：内置弹簧对中、双向缓冲结构、IP65防水DIN插头、NBR耐温密封；阀芯高频淬火硬度HRC60，抗冲刷、抗油泥卡滞；标准耐温区间0~55℃，适配车间常规工况，无外泄管路、无需独立泄油口。
• 选型红线：C3中位严禁用于需要中位保压的夹紧、锁模回路，中位P口直接卸荷系统无压力；20型大流量阀体不可与10型小流量阀体随意替换，流道截面不同会造成快慢速偏差；DC24V线圈禁止误接AC220V，瞬间烧毁绕组；02通径配件严禁混用01/03通径规格。

二、液压/电气/安装额定参数（02通径统一对标）

• 压力参数：壳体极限耐压31.5MPa，长期额定工作压力21MPa，短时冲击峰值24MPa；中位卸荷残留压力≤0.3MPa，卸荷彻底无残压；A/B腔中位静态内泄极低，保压稳定性强
• 流量参数：20型扩容流道，额定稳定通流60L/min，瞬时峰值65L/min，远超常规02通径阀体；换向压降≤0.35MPa，大流量快速动作无明显发热、无啸叫震动
• 电气线圈参数：DC24V湿式线圈，额定功耗28W，绝缘等级H级（耐温155℃）；防水等级IP65，防尘防车间飞溅水雾；换向响应45ms，弹簧复位40ms，动作精准稳定
• 背压限值：T回油口最大允许背压≤10MPa，适配多路合流回油工况，抗背压干扰能力优于普通02通径换向阀
• 安装紧固规范：4颗M6内六角螺栓，对角分两次交叉锁紧，统一标准扭力13±1N·m，与全系02通径阀体完全一致；配套2mm一次性叠加垫片，禁止二次复用、变形复用
• 介质清洁要求：适配VG32/VG46抗磨液压油，最优工作油温30~55℃；油液清洁度NAS8级，系统标配25μm精密回油滤芯；阀芯配合间隙2μm，微米级杂质易造成卡滞、卸荷不畅
• 工况参数：阀体净重1.4kg；满载换向噪音≤52dB；最高允许换向频次200次/分钟，适配自动化高频往复、长时间待机设备

三、C3（H型）中位机能完整动作逻辑

1、左线圈得电，油缸伸出

左侧电磁铁吸合推动阀芯换向，油路切换为P→A导通、B→T回油；高压油进入油缸无杆腔，有杆腔油液顺畅回流油箱，油缸平稳伸出，20型大流道保障快速进给无压降、无滞后。

2、右线圈得电，油缸缩回

右侧电磁铁吸合推动阀芯反向换向，油路切换为P→B导通、A→T回油；高压油进入油缸有杆腔，无杆腔泄压回油，油缸平稳缩回复位，双向动作对称无偏差。

3、双线圈断电，中位卸荷（核心优势）

双侧弹簧对中复位，阀芯回归中位，P口与T口完全大通径连通，油泵输出流量直接回油箱，系统完全卸荷待机；同时A、B两口封闭锁死，油缸保持当前工位不滑移、不下坠。完美适配定量泵系统，彻底解决中位持续溢流发热问题，大幅降低油箱温升与能耗。

四、02通径主流中位机能横向对比

五、现场标准化安装接线调试步骤

1. 端面预处理：停机完全泄压，擦拭阀体、叠加端面铁屑油污，居中放置全新2mm专用垫片，杜绝杂质导致卡阀、渗油。
2. 螺栓紧固：M6螺栓分两次对角均匀锁紧至13±1N·m标准扭力，禁止单边用力挤压阀体变形，保障阀芯滑动顺畅。
3. 电气接线：DIN防水插头标准接线，棕线DC24V正极、蓝线负极、黄绿线接地；正负极反接不动作、不烧线圈，接线后压紧防水胶圈。
4. 空载排气调试：空载低压启动油泵，往复通断左右线圈20次，排空阀体内腔空气，消除换向抖动、压力尖峰。
5. 中位核验：设备停止断电后，观察压力表快速归零、油缸无位移，判定中位卸荷、锁止功能正常；热态运行1小时复测卸荷无残压堆积。

六、高频现场故障排查

• 中位无法卸荷、系统持续保压发热：阀芯油泥卡滞、P-T流道堵塞；无水酒精浸泡清洗阀芯流道，清理节流槽杂质，禁止高压气枪吹扫阀芯精密面。
• 单侧换向无力、动作滞后：线圈电压压降超标、电磁铁吸力不足；复测工作电压，长距离线路加装中间继电器，稳定供电电流。
• 中位油缸缓慢滑移：A/B腔密封拉伤、弹簧对中精度偏差；轻微磨损清洗修复，阀芯拉伤直接更换阀体总成。
• 大流量换向啸叫、震动大：超60L/min峰值流量运行；匹配系统流量，避免长期满负荷大流道冲击。
• 阀体端面渗油、串油：垫片复用、扭力不均；更换全新一次性2mm叠加垫片，对角二次复紧标准扭力。

七、安装维保硬性禁忌

• 机能混用禁忌：C3中位不可用于保压锁模回路，中位自动卸荷会导致模具松模、工件脱落；保压工况必须更换C4中位阀体。
• 版本替换禁忌：20型大流量阀体与10型小流量阀体外观一致，流道截面不同，严禁随意替换，会导致设备速度异常、压力不稳。
• 电压禁忌：DC24V湿式线圈严禁接入交流电源，严禁超26.4V长期供电，避免线圈绝缘老化烧毁。
• 背压禁忌：T口背压严禁长期超10MPa，背压过大会阻碍阀芯复位，导致中位卸荷不完全、系统残压偏高。
• 拆装禁忌：禁止暴力敲击电磁铁端盖，内部精密对中弹簧易变形，变形后中位精度丧失、卸荷失效。
• 维保周期：每1500小时清洗阀芯流道、去除油泥杂质；每3500小时更换叠加垫片、插头密封圈；与全系02通径阀组同步换油、更换精密滤芯。
• 油温禁忌：长期连续运行油温不得超过65℃，高温加速密封老化、油泥生成，堵塞卸荷流道导致中位发热故障。
