NORPAR 叠加减压阀 MRV-02P 精密减压阀 6 通径 10 通径叠加阀

2026年06月18日液压阀游览量：递增失败！

品牌：NORPAR 液压阀品牌，产品线覆盖电磁换向阀、叠加阀、压力控制阀、比例阀、叶片泵、管式流量单向阀，通用 02/03/04/06 通径规格

一、SWH 电磁换向阀系列（板式标准阀）

SWH-G02（6 通径）

二位单头

SWH-G02-B2-D24-20-NH、SWH-G02-B2-A220-20-NH

SWH-G02-B3-D24-20-NH、SWH-G02-B8-D24-20-NH

SWH-G02-D2-D24-20-NH

三位双头

SWH-G02-C2-D24-20-NH、SWH-G02-C3-D24-20-NH

SWH-G02-C4-D24-20-NH、SWH-G02-C5-D24-20-NH

SWH-G02-C6-D24-20-NH、SWH-G02-C60-D24-20-NH

SWH-G03（10 通径，市场主流）

二位单头

SWH-G03-B2-D24-20-NH、SWH-G03-B2-A220-20-NH

SWH-G03-B3-D24-20-NH、SWH-G03-B8-D24-20-NH

SWH-G03-D2-D24-20-NH

三位双头

SWH-G03-C2-D24-20-NH、SWH-G03-C3-D24-20-NH

SWH-G03-C4-D24-20-NH、SWH-G03-C5-D24-20-NH

SWH-G03-C6-D24-20-NH、SWH-G03-C60-D24-20-NH

大流量电液换向 SWH-G04/G06

SWH-G04-C4-D24-50-NH、SWH-G06-C4-D24-50-NH

二、全系列叠加阀（02/03/04/06 通径）

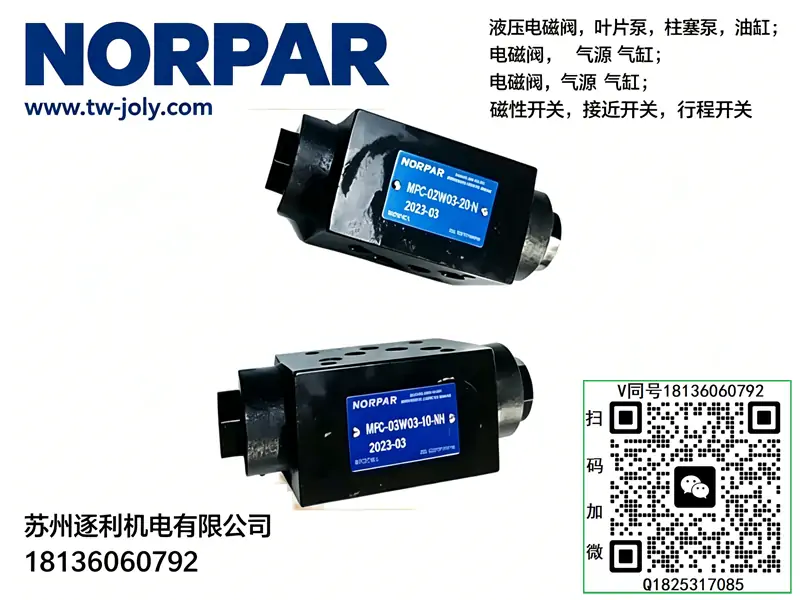

1. MPC 叠加式液控单向阀（保压锁阀）

MPC-02W-05-30-NH、MPC-02A-05-30-NH、MPC-02B-05-30-NH

MPC-03W-05-20-NH、MPC-03W-05-30-NH、MPC-03W-K-20-NH、MPC-03W-K-30-NH

MPC-04W-05-30-NHA、MPC-04W-50-30-NHA

MPC-06W-05-30、MPC-06W-50-40

2. MTC 叠加式单向节流阀（流量调速）

MTC-02W-K-20-NH、MTC-02A-K-20-NH、MTC-02B-K-20-NH

MTC-03W-K-20-NH、MTC-03W-K-30-NH

MTC-04W-K-30-NH、MTC-06W-K-40

3. MB 系列叠加溢流阀

MBP-01、MBP-02、MBP-03、MBP-06

MBA-01、MBA-02、MBA-03、MBA-06

MBB-01、MBB-02-H、MBB-03-C、MBB-06-B

4. MSCV 叠加抗衡平衡阀

MSCV-02A、MSCV-02B

MSCV-03A、MSCV-03B

MSCV-04A、MSCV-04B

5. MBR 叠加减压阀

MBR-02-P-1/2/3、MBR-03-P-1/2/3

三、压力控制阀（溢流 / 电磁溢流 / 远程调压）

先导式溢流阀 RVT/RV

RVT-G02、RVT-G03、RVT-G06

RV-03T、RV-06T、RV-10T

电磁溢流阀 HSRF 系列（比例电磁溢流）

HSRF-G03-1PN-1-R-D24-20-30

HSRF-G03-1PN-2-R-D24-20-30

HSRF-G03-1PN-3-R-D24-20-30

HSRF-G06-1PN-2-R-D24-20-30

远程调压阀 DG

DG-01-B、DG-01-C、DG-01-H

四、变量叶片泵 VP/HVP 系列

VP 低压变量叶片泵

VP-08-FA1、VP-12-FA3、VP-15-FA3、VP-20-FA3、VP-30-FA3、VP-40-FA3

双联泵：VP20-20、VP30-30、VP40-40

HVP 中高压变量叶片泵

HVP-30-FA2、HVP-40-FA2、HVP-40-FA3、HVP-54-FA3

五、管式单向阀、节流阀

单向阀 CIT：CIT-02、CIT-03、CIT-04

节流阀 TV：TV-02、TV-03

单向节流阀 TC：TC-02、TC-03

六、型号后缀通用释义

1. D24：DC24V 线圈；A220：AC220V 交流线圈

2. 20/30/40：调压压力等级（20=21MPa，30=24MPa，40=28MPa）

3. NH/NHA：标准密封出线型

4. W/A/B：叠加阀油口（W 通 P 口，A/B 对应执行器油口）

5. K：带微调节流功能

6. G02=6 通径，G03=10 通径，G04=16 通径，G06=25 通径

成套适配说明：符合ISO4401-03标准NG6（02通径）叠加式先导溢流阀，为液压系统主压力稳压、过载保护核心元件，适配全系02通径叠加阀组（DSG-02、MTC-02W、MPC-02W、MBB-02）、标准四孔底座、M6安装螺栓、2mm叠加垫片100%通用互换，不可与01/03通径配件混用。阀体针对P主油路全域稳压控压，采用先导式减压溢流结构，稳压精度高、溢流噪音低，适配PV2R系列定量叶片泵、AR系列变量柱塞泵中小型液压站，作为系统主调压、安全过载阀使用，全文无品牌标识，安装扭力、油品、维保周期与站内所有02通径液压元件统一对标。

一、型号逐位通用释义（行业统一编码）

MRV：叠加式先导溢流阀，M=叠加式安装、R=溢流稳压、V=先导式结构，区别MB系列直动支路溢流阀，具备稳压精度高、通流量大、压力波动小的优势，专为系统主油路设计
02：公称通径NG6标准规格，适配中小型液压站，额定稳定溢流流量40L/min，瞬时峰值45L/min，是02通径阀组主油路标配调压元件
P：受控油路代号，P=针对系统主进油P油路全域调压溢流，为整个液压系统提供基准工作压力；区别MRV-02A、MRV-02B单支路溢流型号，仅对单一油缸腔限压
常规后缀补充（行业通用标配）：常规完整型号自带弹簧档位后缀，B档（0.7~7MPa低压）、C档（3.5~14MPa中压）、H档（7~22MPa高压），市面常规标准版默认C中压弹簧，可按需替换高低压弹簧；无特殊标注为NBR常温密封、内泄式标准结构。
隐藏默认配置：顶部带锁紧螺母手动调压结构、内置先导阻尼孔、公共T口内泄回油、阀芯淬火硬化处理；标准耐温区间-20℃~70℃，稳压滞后小、抗油泥堵塞能力强，适配24小时连续运行工况。
选型红线：MRV-02P为主油路专用溢流阀，不可替代MBA/MBB支路溢流阀做单腔过载保护；先导式结构严禁超45L/min大流量长期溢流，会出现啸叫、压力漂移；三档调压弹簧外观完全一致，禁止现场随意互换混用；02通径配件严禁与01/03通径强行装配。

二、液压/安装额定参数（02通径统一对标）

压力参数：壳体极限耐压25MPa，标配C档弹簧长期额定工作压力14MPa，短时冲击峰值16MPa；B档最大7MPa、H档最大22MPa；系统稳压重复精度±0.15MPa，24h满载压力漂移≤0.12MPa，稳压稳定性优异；先导开启压差0.2MPa，响应速度50ms。
流量参数：额定稳定溢流流量0~40L/min，最优稳压区间10~35L/min；超45L/min会产生气蚀啸叫、阀芯偏磨、压力失控，严禁长期超限运行。
背压限值：内置内泄汇入公共T回油道，最大允许回油背压≤6MPa，适配多路阀合流回油工况，高背压环境会小幅抬高系统设定压力。
安装紧固规范：4颗M6内六角螺栓，对角分两次交叉锁紧，统一标准扭力13±1N·m，与全系02通径阀体完全一致；配套2mm一次性叠加垫片，光滑面贴合阀体端面，禁止二次复用、变形复用。
介质清洁要求：适配VG32/VG46抗磨液压油，最优工作油温30~55℃；油液强制NAS8级清洁度，系统标配25μm精密回油滤芯；先导阻尼孔孔径微小，细微油泥、杂质极易堵塞，造成调压失效、系统压力锁死。
工况参数：阀体净重0.72kg；满载溢流噪音≤53dB；最高允许溢流切换频次180次/分钟，适配自动化高频往复设备连续运行。

三、MRV-02P主油路溢流工作逻辑

1、系统压力低于设定值

先导弹簧预紧力大于油路油压，先导阀芯、主阀芯同步闭合，溢流通道完全切断，油泵全部流量供给执行元件，无溢流损耗、无压力衰减，系统正常带载工作。

2、系统压力达到设定值

P油路压力突破先导弹簧预紧力，先导阀芯先开启，先导小流量泄压使主阀芯上下腔形成压力差，推动主阀芯开启；系统多余流量通过主阀芯溢流通道汇入T口回油箱，稳定系统压力恒定在设定数值，实现恒压稳压与过载保护双重功能。

3、系统负载泄压复位

设备动作完成、换向阀中位卸荷，系统压力回落，先导弹簧复位关闭先导油路，主阀芯压差消失同步闭合，溢流停止，系统恢复初始供油状态，无压力残留、无持续发热。

四、MRV-02全系油路版本横向对比

型号	受控油路	功能定位	适用核心场景
MRV-02P（本款）	P主油路	系统总压稳压、全局过载保护	整站压力统一调控、油泵安全防护
MRV-02A	A腔支路	油缸无杆腔单独限压	举升、顶升回路防过载
MRV-02B	B腔支路	油缸有杆腔单独限压	下压、冲压回路防过载、防冲模 02通径标准叠加装配顺序：DSG-02电磁换向阀 → MTC-02W双向节流阀 → MPC-02W双向液控单向阀 → MBB-02-H支路溢流阀 → MRV-02P主溢流阀 → 02专用底座；MRV主溢流阀必须安装在阀组最底层，作为系统最后一道压力防护，保障调压精准、稳压稳定。

五、现场标准化安装调压步骤

停机泄压准备：设备完全停机、系统泄压归零，松开阀体顶部防松锁紧螺母，逆时针完全旋松调压螺钉，确保无初始压力残留，禁止带压调节。
阀体安装固定：清理叠加端面油污、铁屑，居中放置全新2mm专用垫片，M6螺栓对角分次均匀锁紧至13±1N·m，杜绝扭力不均、阀体变形渗油。
空载初步调压：空载启动油泵，顺时针缓慢旋紧调压螺钉，单次微调1/12圈，间隔30秒等待压力稳定，先导阀调压滞后较长，禁止大幅快速调节。
工作压力设定：根据设备需求设定工作压力，预留1~1.5MPa安全余量，禁止长期满量程高压溢流，延缓弹簧疲劳与阀芯冲刷磨损。
热态复检锁定：连续满载运行1~1.5小时，油温升至45~55℃热态复测压力，补偿油温升高带来的微量压降，压力稳定后锁紧防松螺母。

六、高频现场故障排查

系统压力调不上、始终偏低：先导阻尼孔堵塞、调压弹簧疲劳卡滞；使用无水酒精低压浸泡清洗阀芯与阻尼孔，禁止高压气枪吹扫，孔径变形会永久失效，弹簧老化直接更换同规格配件。
压力居高不下、无法泄压归零：主阀芯油泥卡滞常开、阀座杂质垫起；拆解清理主阀芯流道与阀座密封面，划痕、拉伤严重直接更换阀体总成。
溢流啸叫、管路高频震动：超流量溢流、回油背压过高；降低系统峰值流量，梳理回油管路、减少弯折合流，将背压控制在6MPa以内。
压力漂移、冷热态压力不一致：密封老化、阀芯磨损间隙变大；更换端面O型圈与叠加垫片，磨损超标直接更换阀体。
阀组端面渗油、轻微漏油：垫片复用、螺栓扭力不均；更换全新一次性2mm叠加垫片，对角二次复紧标准扭力。
