NORPAR 叠加溢流阀 MBB-02-H/MBP-03 高压调压阀液压站压力控制阀

品牌：NORPAR 液压阀品牌，产品线覆盖电磁换向阀、叠加阀、压力控制阀、比例阀、叶片泵、管式流量单向阀，通用 02/03/04/06 通径规格

一、SWH 电磁换向阀系列（板式标准阀）

SWH-G02（6 通径）

二位单头

SWH-G02-B2-D24-20-NH、SWH-G02-B2-A220-20-NH

SWH-G02-B3-D24-20-NH、SWH-G02-B8-D24-20-NH

SWH-G02-D2-D24-20-NH

三位双头

SWH-G02-C2-D24-20-NH、SWH-G02-C3-D24-20-NH

SWH-G02-C4-D24-20-NH、SWH-G02-C5-D24-20-NH

SWH-G02-C6-D24-20-NH、SWH-G02-C60-D24-20-NH

SWH-G03（10 通径，市场主流）

二位单头

SWH-G03-B2-D24-20-NH、SWH-G03-B2-A220-20-NH

SWH-G03-B3-D24-20-NH、SWH-G03-B8-D24-20-NH

SWH-G03-D2-D24-20-NH

三位双头

SWH-G03-C2-D24-20-NH、SWH-G03-C3-D24-20-NH

SWH-G03-C4-D24-20-NH、SWH-G03-C5-D24-20-NH

SWH-G03-C6-D24-20-NH、SWH-G03-C60-D24-20-NH

大流量电液换向 SWH-G04/G06

SWH-G04-C4-D24-50-NH、SWH-G06-C4-D24-50-NH

二、全系列叠加阀（02/03/04/06 通径）

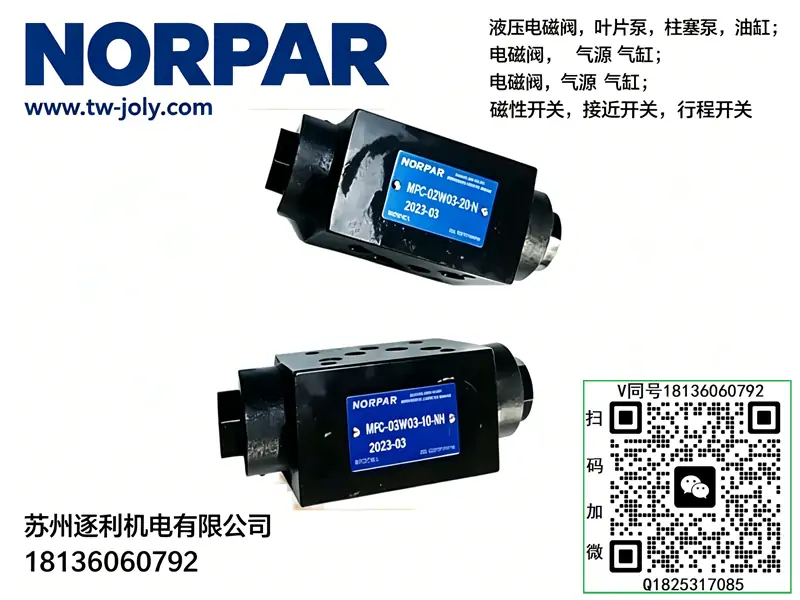

1. MPC 叠加式液控单向阀（保压锁阀）

MPC-02W-05-30-NH、MPC-02A-05-30-NH、MPC-02B-05-30-NH

MPC-03W-05-20-NH、MPC-03W-05-30-NH、MPC-03W-K-20-NH、MPC-03W-K-30-NH

MPC-04W-05-30-NHA、MPC-04W-50-30-NHA

MPC-06W-05-30、MPC-06W-50-40

2. MTC 叠加式单向节流阀（流量调速）

MTC-02W-K-20-NH、MTC-02A-K-20-NH、MTC-02B-K-20-NH

MTC-03W-K-20-NH、MTC-03W-K-30-NH

MTC-04W-K-30-NH、MTC-06W-K-40

3. MB 系列叠加溢流阀

MBP-01、MBP-02、MBP-03、MBP-06

MBA-01、MBA-02、MBA-03、MBA-06

MBB-01、MBB-02-H、MBB-03-C、MBB-06-B

4. MSCV 叠加抗衡平衡阀

MSCV-02A、MSCV-02B

MSCV-03A、MSCV-03B

MSCV-04A、MSCV-04B

5. MBR 叠加减压阀

MBR-02-P-1/2/3、MBR-03-P-1/2/3

三、压力控制阀（溢流 / 电磁溢流 / 远程调压）

先导式溢流阀 RVT/RV

RVT-G02、RVT-G03、RVT-G06

RV-03T、RV-06T、RV-10T

电磁溢流阀 HSRF 系列（比例电磁溢流）

HSRF-G03-1PN-1-R-D24-20-30

HSRF-G03-1PN-2-R-D24-20-30

HSRF-G03-1PN-3-R-D24-20-30

HSRF-G06-1PN-2-R-D24-20-30

远程调压阀 DG

DG-01-B、DG-01-C、DG-01-H

四、变量叶片泵 VP/HVP 系列

VP 低压变量叶片泵

VP-08-FA1、VP-12-FA3、VP-15-FA3、VP-20-FA3、VP-30-FA3、VP-40-FA3

双联泵：VP20-20、VP30-30、VP40-40

HVP 中高压变量叶片泵

HVP-30-FA2、HVP-40-FA2、HVP-40-FA3、HVP-54-FA3

五、管式单向阀、节流阀

单向阀 CIT：CIT-02、CIT-03、CIT-04

节流阀 TV：TV-02、TV-03

单向节流阀 TC：TC-02、TC-03

六、型号后缀通用释义

1. D24：DC24V 线圈；A220：AC220V 交流线圈

2. 20/30/40：调压压力等级（20=21MPa，30=24MPa，40=28MPa）

3. NH/NHA：标准密封出线型

4. W/A/B：叠加阀油口（W 通 P 口，A/B 对应执行器油口）

5. K：带微调节流功能

6. G02=6 通径，G03=10 通径，G04=16 通径，G06=25 通径

成套适配说明

符合 ISO4401-03 标准 NG6（02 通径）叠加式支路溢流阀，属于单支路压力保护元件，仅对油缸 B 腔支路独立限压稳压，与全系 02 通径叠加阀（DSG-02、MTC-02W、MPC-02W、MRV-02）、标准四孔底座、M6 安装螺栓、2mm 叠加垫片完全通用互换，不可与 01/03 通径阀体配件混用。采用直动锥阀结构，响应速度快，用于单独限制油缸有杆腔最高压力，防止下压过载、冲模过载，实现 A/B 双油路分区压力控制，适配中小型夹具、冲压、裁切液压站。全文无品牌标识，安装扭力、油品、维保周期与站内全部 02 通径液压元件统一对标。

一、型号逐位通用释义（行业统一编码）

1. MB：叠加式直动溢流阀系列，模块化叠加安装，锥阀直动结构，无复杂先导阻尼，小流量支路专用限压阀，区别主油路 MRV 溢流阀、远程 MBW 溢流阀。
2. B：受控油路代号，仅对 \\B 腔（油缸有杆腔）\\ 进行溢流限压，对应 MBA（A 腔溢流）、MBP（P 总油路溢流），三款阀体外观尺寸一致，内部取油流道不可互换。
3. 02：公称通径 NG6 标准规格，额定最大溢流流量 4L/min，仅适配支路小流量溢流，严禁作为主油路溢流保护；叠加阀组堆叠上限 5 层，多层叠加易产生控制背压干扰调压精度。
4. H：调压弹簧档位，高压弹簧，调压区间 7.0\22MPa；配套 B 档 0.7\7MPa 低压弹簧、C 档 3.5~14MPa 中压弹簧，三款弹簧外形完全一致，肉眼无法区分，不可现场随意替换。
5. 隐藏默认配置：顶部内六角调节螺钉 + 防松锁紧螺母；内置 T 口内泄结构，泄油汇入叠加阀体公共回油道；NBR 丁腈密封件，耐受工作温度 - 20℃~70℃；锥阀密封面镜面渗氮硬化，长期保压内泄量极低。

选型红线

MBB 支路溢流阀最大溢流流量仅 4L/min，不可替代 MRV-02 主溢流阀承担系统大流量溢流，否则会超流量啸叫、压力失控；H 高压弹簧不可长期 22MPa 满压连续运行，弹簧易塑性变形失效；02 通径专用垫片、M6 螺栓严禁混用 01/03 规格配件，强行装配油孔错位造成支路串压。

二、液压 / 安装额定参数（02 通径统一对标）

1. 压力参数 壳体极限耐压 25MPa，H 档长期连续额定工作压力 22MPa，短时冲击峰值 24MPa；稳压重复精度 ±0.2MPa，支路 24h 保压压降≤0.1MPa；溢流开启压差 0.15MPa，直动结构响应仅 12ms，调压反应快于先导式溢流阀。
2. 流量溢流参数 额定稳定溢流流量 0.2~4L/min，超过 4L/min 会出现锥阀偏磨、压力持续漂移；仅用于 B 腔支路多余压力泄放，不可承载油泵主流量溢流。
3. 背压限值 内置内泄汇入公共 T 回油道，T 口最大允许背压≤6MPa，背压每升高 0.5MPa，支路设定压力小幅上浮，高背压回路需降低回油合流阻力。
4. 安装紧固规范 4 颗 M6 内六角螺栓，对角分两次交叉锁紧，统一标准扭力13±1N·m，与 MTC-02W、MPC-02W、MRV-02 全系 02 阀体完全一致；配套 2mm 一次性叠加垫片，光滑贴合面朝向阀体端面，禁止二次复用旧垫片。
5. 介质清洁要求 适配 VG32/VG46 抗磨液压油，最优工作油温 30~55℃；油液强制 NAS8 级清洁度，系统配备 25μm 回油精密滤芯；锥阀密封间隙仅 1.8μm，微量金属杂质即可造成永久内泄、支路不保压。
6. 工况参数 阀体净重 0.68kg；空载溢流运行噪音≤47dB；最高允许溢流切换频次 200 次 / 分钟，适配自动化高频往复下压回路。

三、MBB-02-H 支路溢流油路动作逻辑

1、B 腔压力低于设定调压值

B 腔油压不足以克服 H 弹簧预紧力，锥阀压紧阀座封闭溢流通道，B 腔油路完全密闭无泄油，油缸有杆腔保持设定夹紧 / 下压压力，无流量损耗。

2、B 腔压力达到弹簧设定值

油缸下压过载、负载阻力骤升，B 腔油压升高顶开锥阀，支路多余高压油通过阀体内部流道汇入 T 回油道，限制 B 腔压力稳定在设定数值，保护油缸、模具不会过载损坏。

3、换向复位支路泄压

换向阀切换，B 腔油路泄压，弹簧快速推动锥阀闭合，溢流通道切断，支路恢复密闭保压状态；直动结构无先导滞后，泄压瞬间即可切断溢流。

四、MB 系列 02 通径支路溢流阀横向对比表

02 通径标准自上而下叠加装配顺序

DSG-02 电磁换向阀 → MTC-02W 双向节流阀 → MPC-02W 双向液控单向阀 → MBB-02-H 支路溢流阀 → MRV-02-P 主溢流阀 → 02 专用底座；支路溢流阀靠近底座安装，缩短 B 腔取压油路，消除调压滞后。

五、现场标准化安装调压步骤

1. 系统完全停机泄压，松开阀体顶部锁紧螺母，逆时针完全旋松调节螺钉，确认支路压力表归零，禁止带压调节损伤锥阀镜面密封。
2. M6 螺栓分两次对角均匀锁紧至 13±1N・m，擦拭贴合端面，保证垫片居中无偏移，杜绝局部缝隙渗油。
3. 空载启动油泵，单次顺时针旋转调节螺钉 1/12 圈，间隔 25 秒等待支路压力稳定，02 微型溢流阀微调幅度不宜过大。
4. 工作压力预留 0.8MPa 安全余量，禁止长期 22MPa 满压持续溢流，减缓锥阀高频冲刷磨损。
5. 连续带载运行 1 小时，油温升至 50℃热态复测支路压力，油温升高油液粘度下降会小幅降压，微量补压后锁紧防松螺母。

六、高频现场故障排查

1. B 腔压力无法调低、持续超压：T 回油背压超标、锥阀粘附油泥卡滞闭合；梳理回油管路降低背压至 5MPa 以内，无水酒精低压浸泡清洗锥阀，禁止高压气枪吹扫扩大密封间隙。
2. 支路保压缓慢泄压、压力持续下滑：锥阀镜面存在细微划痕、弹簧疲劳；划痕无法打磨修复，直接更换阀体总成，同步更换同规格 H 高压弹簧。
3. 叠加端面四周渗油：垫片重复使用、螺栓扭力分布不均；更换全新 2mm 专用叠加垫片，对角二次复紧标准扭力。
4. 溢流时尖锐啸叫、管路震动：支路溢流流量超过 4L/min、回油管路憋气；匹配系统支路流量，缩短回油软管避免空气淤积。
5. 低温工况调压波动大：油温低于 25℃油液粘度过高；设备空载预热 5 分钟，油温回升后再调节支路压力。

七、安装维保硬性禁忌

1. 型号混用禁忌：MBA/MBB/MBP 三款阀体外观完全一致，取油流道不同，不可随意替换，替换后支路压力保护失效易造成设备过载损坏。
2. 流量使用禁忌：支路溢流流量严禁长期超过 4L/min，大流量高速油流会快速冲蚀锥阀密封面，永久丧失稳压能力。
3. 弹簧混用禁忌：B/C/H 三档调压弹簧外形尺寸无区分，低压弹簧不可用于高压工况，长期高压会断裂失效。
4. 叠加位置禁忌：不可放置在节流阀上层，节流压降会造成 B 腔取压失真，调压精度大幅下降。
5. 配件混用禁忌：02 通径 M5/M6 螺栓、1.5mm/2mm 垫片与 01/03 通径配件零互换性，严禁强行装配。
6. 维保周期规范：每 1500 小时拆解清洗锥阀与内部溢流流道；每 3500 小时更换叠加垫片、端面 O 型圈，与全系 02 通径阀体同步系统换油、更换精密滤芯。
7. 油温禁忌：长期连续运行油温不可超过 65℃，高温会加速 NBR 密封老化，出现阀体端面微量渗油时需加装冷却装置控温。
