NORPAR 叠加节流阀 MTC-02W-K-20-NH 双向流量调节阀液压系统调速阀

品牌：NORPAR 液压阀品牌，产品线覆盖电磁换向阀、叠加阀、压力控制阀、比例阀、叶片泵、管式流量单向阀，通用 02/03/04/06 通径规格

一、SWH 电磁换向阀系列（板式标准阀）

SWH-G02（6 通径）

二位单头

SWH-G02-B2-D24-20-NH、SWH-G02-B2-A220-20-NH

SWH-G02-B3-D24-20-NH、SWH-G02-B8-D24-20-NH

SWH-G02-D2-D24-20-NH

三位双头

SWH-G02-C2-D24-20-NH、SWH-G02-C3-D24-20-NH

SWH-G02-C4-D24-20-NH、SWH-G02-C5-D24-20-NH

SWH-G02-C6-D24-20-NH、SWH-G02-C60-D24-20-NH

SWH-G03（10 通径，市场主流）

二位单头

SWH-G03-B2-D24-20-NH、SWH-G03-B2-A220-20-NH

SWH-G03-B3-D24-20-NH、SWH-G03-B8-D24-20-NH

SWH-G03-D2-D24-20-NH

三位双头

SWH-G03-C2-D24-20-NH、SWH-G03-C3-D24-20-NH

SWH-G03-C4-D24-20-NH、SWH-G03-C5-D24-20-NH

SWH-G03-C6-D24-20-NH、SWH-G03-C60-D24-20-NH

大流量电液换向 SWH-G04/G06

SWH-G04-C4-D24-50-NH、SWH-G06-C4-D24-50-NH

二、全系列叠加阀（02/03/04/06 通径）

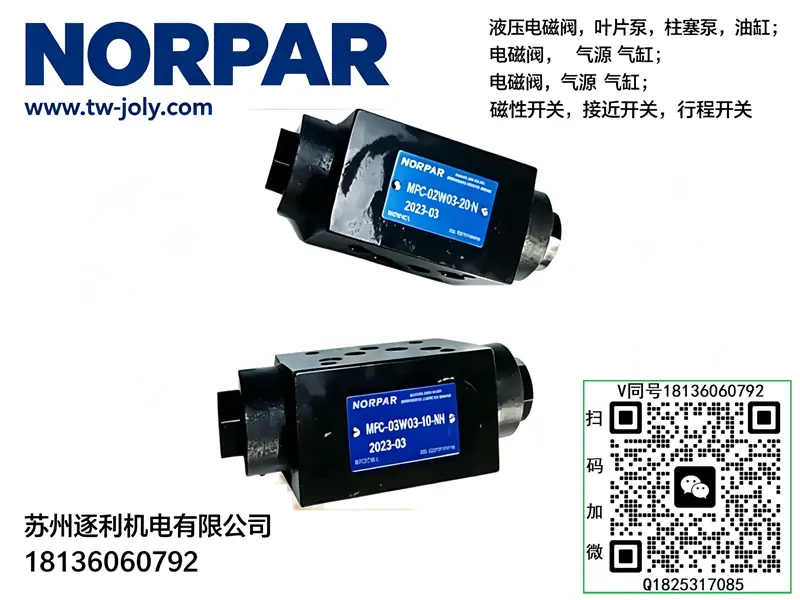

1. MPC 叠加式液控单向阀（保压锁阀）

MPC-02W-05-30-NH、MPC-02A-05-30-NH、MPC-02B-05-30-NH

MPC-03W-05-20-NH、MPC-03W-05-30-NH、MPC-03W-K-20-NH、MPC-03W-K-30-NH

MPC-04W-05-30-NHA、MPC-04W-50-30-NHA

MPC-06W-05-30、MPC-06W-50-40

2. MTC 叠加式单向节流阀（流量调速）

MTC-02W-K-20-NH、MTC-02A-K-20-NH、MTC-02B-K-20-NH

MTC-03W-K-20-NH、MTC-03W-K-30-NH

MTC-04W-K-30-NH、MTC-06W-K-40

3. MB 系列叠加溢流阀

MBP-01、MBP-02、MBP-03、MBP-06

MBA-01、MBA-02、MBA-03、MBA-06

MBB-01、MBB-02-H、MBB-03-C、MBB-06-B

4. MSCV 叠加抗衡平衡阀

MSCV-02A、MSCV-02B

MSCV-03A、MSCV-03B

MSCV-04A、MSCV-04B

5. MBR 叠加减压阀

MBR-02-P-1/2/3、MBR-03-P-1/2/3

三、压力控制阀（溢流 / 电磁溢流 / 远程调压）

先导式溢流阀 RVT/RV

RVT-G02、RVT-G03、RVT-G06

RV-03T、RV-06T、RV-10T

电磁溢流阀 HSRF 系列（比例电磁溢流）

HSRF-G03-1PN-1-R-D24-20-30

HSRF-G03-1PN-2-R-D24-20-30

HSRF-G03-1PN-3-R-D24-20-30

HSRF-G06-1PN-2-R-D24-20-30

远程调压阀 DG

DG-01-B、DG-01-C、DG-01-H

四、变量叶片泵 VP/HVP 系列

VP 低压变量叶片泵

VP-08-FA1、VP-12-FA3、VP-15-FA3、VP-20-FA3、VP-30-FA3、VP-40-FA3

双联泵：VP20-20、VP30-30、VP40-40

HVP 中高压变量叶片泵

HVP-30-FA2、HVP-40-FA2、HVP-40-FA3、HVP-54-FA3

五、管式单向阀、节流阀

单向阀 CIT：CIT-02、CIT-03、CIT-04

节流阀 TV：TV-02、TV-03

单向节流阀 TC：TC-02、TC-03

六、型号后缀通用释义

1. D24：DC24V 线圈；A220：AC220V 交流线圈

2. 20/30/40：调压压力等级（20=21MPa，30=24MPa，40=28MPa）

3. NH/NHA：标准密封出线型

4. W/A/B：叠加阀油口（W 通 P 口，A/B 对应执行器油口）

5. K：带微调节流功能

6. G02=6 通径，G03=10 通径，G04=16 通径，G06=25 通径

成套适配说明：符合ISO4401-03标准NG6（02通径）叠加式双向节流带单向阀，属于液压回路速度控制核心元件，与全系02通径叠加阀（DSG-02、MPC-02W、MRV-02）、专用底座、M6螺栓、2mm叠加垫片100%通用互换，不可与01/03通径配件混用。阀体集成双向节流调速+单向自由回油功能，K为外置手柄调节、NH耐低温密封改良版本，适配高低温交变工况，多用于油缸双向进给调速、快慢速切换、设备稳速降噪回路，全文零品牌化，安装扭力、油品、维保周期与站内02通径阀体完全对标。

一、型号逐位通用释义（行业标准编码）

• MTC：叠加式节流单向阀系列，集成节流调速与单向保通双功能，可控单向节流，区别纯节流阀、纯单向阀，实现单向调速、反向无阻力自由回油，是液压系统稳速专用元件
• 02：公称通径NG6标准规格，适配中小型液压站，额定稳定通流40L/min，瞬时峰值45L/min，适配常规夹具、进给、冲压往复油缸回路
• W：双向调速代号，A、B双油路均可独立节流调速，油缸伸出、缩回速度均可单独调节；对应A（仅A口调速）、B（仅B口调速）单路节流型号，三款外观一致、内部油路不可通用
• K：调节方式代号，K=外置旋钮手柄调节，无需内六角工具，现场快速微调流量，操作便捷；标准版无K后缀为内置内六角调节，仅可工具调节
• 20：阀体结构设计代号，20系列强化耐磨版本，阀芯节流刃口硬化处理，抗冲刷、抗油泥堵塞，提升高频调速稳定性，不改变通流参数与外形尺寸
• NH：密封材质改良代号，N=耐低温适配、H=宽温强化，采用低温改性NBR密封，耐受低温不硬化、不脆裂，适配-20℃~70℃宽温工况，区别普通常温密封版本
• 隐藏默认配置：锥形精密节流槽、内置单向阀硬密封、无外泄结构；调速线性平稳，无流量突变，适配自动化精密调速场景
• 选型红线：W双向款不可替代A/B单向节流款，单路调速工况用双向款会造成反向调速干扰；NH低温密封版禁止替换普通密封款，低温工况普通密封易开裂渗漏；超45L/min大流量会导致调速啸叫、流量失控。

二、液压/安装额定参数（02通径统一对标）

• 承压参数：壳体极限耐压31.5MPa，长期额定工作压力25MPa；短时冲击耐压28MPa；调速压力重复精度±0.15MPa，满载运行流量波动极小，稳速性能优异
• 流量调速参数：额定稳定通流0~40L/min无级可调，节流调节线性均匀，无卡顿、无跳变；最优调速区间5~35L/min，区间内稳速精度最高；超45L/min出现节流气蚀、管路震动
• 压降参数：反向自由通流压降≤0.05MPa，回油无阻力、无背压滞留；节流最大压降3.5MPa，可实现低速微进给精准控制
• 背压限值：主T回油口允许最大背压≤6MPa，适配多路合流回油工况，背压超标会轻微影响低速调速精度
• 安装紧固规范：4颗M6内六角螺栓，对角分两次交叉锁紧，统一标准扭力13±1N·m，与MPC-02W、MRV-02全系02阀体一致；配套2mm一次性叠加垫片，禁止二次复用、混用非标垫片
• 介质与温况适配（NH专属）：适配VG32/VG46抗磨液压油，耐温区间-20℃~70℃，可适配冬季低温开机、车间温差交变工况；最优工作油温30~55℃；油液清洁度强制NAS8级，25μm精密滤芯过滤，防止节流槽堵塞
• 工况参数：阀体净重1.2kg；调速运行噪音≤50dB；最高允许换向调速频次180次/分钟，适配高频自动化往复设备

三、双向节流单向阀工作逻辑（W型专属）

1、油缸伸出（P→A进油，B→T回油）

A腔正向供油时，油液流经A路节流槽，通过手柄调节节流开口大小，精准控制A腔进油流量，实现油缸伸出速度可调；B腔回油时，内置单向阀完全打开，回油无节流、无阻力快速回流，避免回程滞后、卡顿。

2、油缸缩回（P→B进油，A→T回油）

B腔正向供油时，B路节流槽起调速作用，控制油缸缩回速度；A腔回油单向阀全开，自由回油无损耗。双向独立节流结构，伸出、缩回速度互不干扰，可实现快慢速不对称调速。

3、中位锁止保压状态

换向阀中位断电，油路泄压，两端单向阀在弹簧预紧力下闭合，配合下游液控单向阀实现油路锁止，节流槽无压力滞留，不会出现慢速微溜、压力残留问题。

四、MTC-02全系型号功能横向对比

五、现场标准化调速与安装步骤

1. 安装预处理：停机完全泄压，清理阀体叠加端面铁屑、油污，居中放置全新2mm垫片，保证贴合严密无偏移。
2. 螺栓紧固：M6螺栓对角分次交叉锁紧，严格执行13±1N·m标准扭力，杜绝扭力不均导致的阀体变形、渗油、卡阀。
3. 初始调速设置：顺时针旋转手柄为节流关小、速度变慢，逆时针为节流开大、速度变快；开机前先全开节流口，避免开机瞬时高压冲击。
4. 双向调速校准：空载状态分别调节伸出、缩回速度，单次微调1/8圈，间隔15秒待速度稳定，避免大幅调节造成流量突变冲击。
5. 高低温核验：低温环境开机空载预热5分钟，复测调速精度；高温满载运行1小时，核查无速度漂移、无端面渗油，锁紧手柄防松结构。

六、高频现场故障排查

• 油缸速度忽快忽慢、调速不稳：节流槽粘附油泥、微小杂质堵塞；使用无水酒精低压浸泡清洗节流槽，禁止高压气枪吹扫，防止节流刃口变形。
• 单向回油卡顿、回程缓慢：内置单向阀密封贴合不严、弹簧疲劳；拆解清洗单向阀阀座，弹簧失效直接更换同规格配件。
• 低温调速失灵、密封渗油：误用普通密封阀体；本款NH耐低温密封适配低温工况，普通密封低温硬化开裂需更换NH改良版本。
• 叠加端面渗油：垫片复用、扭力不均；更换全新专用2mm叠加垫片，对角二次复紧标准扭力。
• 大流量啸叫、管路震动：超额定40L/min长期运行；降低系统流量，匹配阀体通流参数，规避节流气蚀异响。
• 调速无变化、手柄调节无效：节流阀芯卡死；拆解清理阀芯杂质，严重磨损直接更换阀体总成。

七、安装维保硬性禁忌

• 型号替换禁忌：A/B/W三款阀体外观一致，调速逻辑完全不同，严禁随意替换，会直接导致设备速度失控、动作异常。
• 配件混用禁忌：02通径M6螺栓、2mm垫片与01/03通径配件零互换性，严禁强行装配，避免油孔错位串压。
• 工况超限禁忌：禁止长期超40L/min满流量运行，会快速冲刷节流刃口，造成永久调速精度失效。
• 密封使用禁忌：NH低温密封款不可长期在70℃以上高温工况运行，会加速密封老化；常温工况可通用，无需替换。
• 调节禁忌：禁止暴力拧死手柄，会挤压变形精密节流槽，造成阀体永久性报废。
• 维保周期：每1500小时清洗节流槽、单向阀流道；每3500小时更换叠加垫片、端面O型圈，与全系02通径阀体同步换油、滤芯点检。
