NORPAR 叠加式液控单向阀 MPC-02W/03W/04W 液压锁保压阀注塑机床液压阀

品牌：NORPAR 液压阀品牌，产品线覆盖电磁换向阀、叠加阀、压力控制阀、比例阀、叶片泵、管式流量单向阀，通用 02/03/04/06 通径规格

一、SWH 电磁换向阀系列（板式标准阀）

SWH-G02（6 通径）

二位单头

SWH-G02-B2-D24-20-NH、SWH-G02-B2-A220-20-NH

SWH-G02-B3-D24-20-NH、SWH-G02-B8-D24-20-NH

SWH-G02-D2-D24-20-NH

三位双头

SWH-G02-C2-D24-20-NH、SWH-G02-C3-D24-20-NH

SWH-G02-C4-D24-20-NH、SWH-G02-C5-D24-20-NH

SWH-G02-C6-D24-20-NH、SWH-G02-C60-D24-20-NH

SWH-G03（10 通径，市场主流）

二位单头

SWH-G03-B2-D24-20-NH、SWH-G03-B2-A220-20-NH

SWH-G03-B3-D24-20-NH、SWH-G03-B8-D24-20-NH

SWH-G03-D2-D24-20-NH

三位双头

SWH-G03-C2-D24-20-NH、SWH-G03-C3-D24-20-NH

SWH-G03-C4-D24-20-NH、SWH-G03-C5-D24-20-NH

SWH-G03-C6-D24-20-NH、SWH-G03-C60-D24-20-NH

大流量电液换向 SWH-G04/G06

SWH-G04-C4-D24-50-NH、SWH-G06-C4-D24-50-NH

二、全系列叠加阀（02/03/04/06 通径）

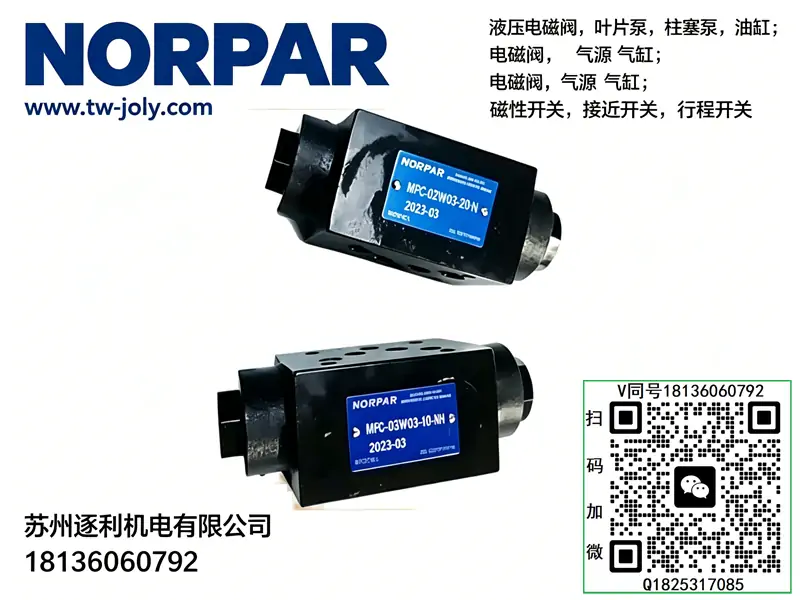

1. MPC 叠加式液控单向阀（保压锁阀）

MPC-02W-05-30-NH、MPC-02A-05-30-NH、MPC-02B-05-30-NH

MPC-03W-05-20-NH、MPC-03W-05-30-NH、MPC-03W-K-20-NH、MPC-03W-K-30-NH

MPC-04W-05-30-NHA、MPC-04W-50-30-NHA

MPC-06W-05-30、MPC-06W-50-40

2. MTC 叠加式单向节流阀（流量调速）

MTC-02W-K-20-NH、MTC-02A-K-20-NH、MTC-02B-K-20-NH

MTC-03W-K-20-NH、MTC-03W-K-30-NH

MTC-04W-K-30-NH、MTC-06W-K-40

3. MB 系列叠加溢流阀

MBP-01、MBP-02、MBP-03、MBP-06

MBA-01、MBA-02、MBA-03、MBA-06

MBB-01、MBB-02-H、MBB-03-C、MBB-06-B

4. MSCV 叠加抗衡平衡阀

MSCV-02A、MSCV-02B

MSCV-03A、MSCV-03B

MSCV-04A、MSCV-04B

5. MBR 叠加减压阀

MBR-02-P-1/2/3、MBR-03-P-1/2/3

三、压力控制阀（溢流 / 电磁溢流 / 远程调压）

先导式溢流阀 RVT/RV

RVT-G02、RVT-G03、RVT-G06

RV-03T、RV-06T、RV-10T

电磁溢流阀 HSRF 系列（比例电磁溢流）

HSRF-G03-1PN-1-R-D24-20-30

HSRF-G03-1PN-2-R-D24-20-30

HSRF-G03-1PN-3-R-D24-20-30

HSRF-G06-1PN-2-R-D24-20-30

远程调压阀 DG

DG-01-B、DG-01-C、DG-01-H

四、变量叶片泵 VP/HVP 系列

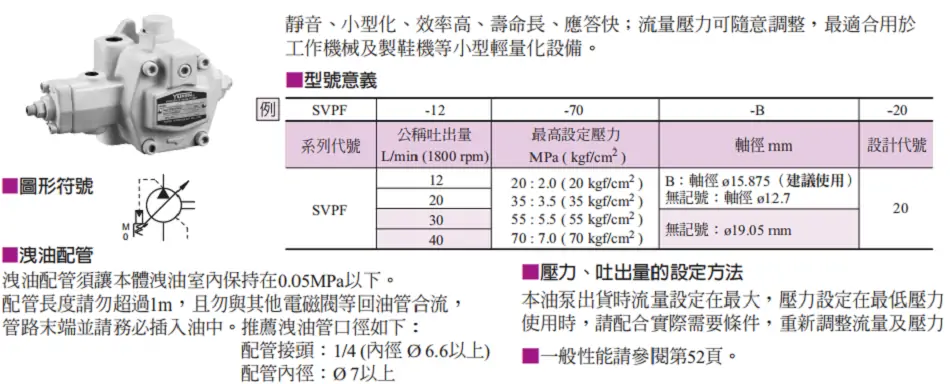

VP 低压变量叶片泵

VP-08-FA1、VP-12-FA3、VP-15-FA3、VP-20-FA3、VP-30-FA3、VP-40-FA3

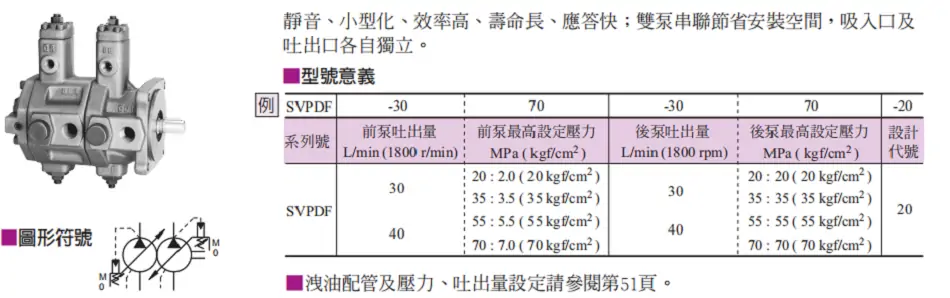

双联泵：VP20-20、VP30-30、VP40-40

HVP 中高压变量叶片泵

HVP-30-FA2、HVP-40-FA2、HVP-40-FA3、HVP-54-FA3

五、管式单向阀、节流阀

单向阀 CIT：CIT-02、CIT-03、CIT-04

节流阀 TV：TV-02、TV-03

单向节流阀 TC：TC-02、TC-03

六、型号后缀通用释义

1. D24：DC24V 线圈；A220：AC220V 交流线圈

2. 20/30/40：调压压力等级（20=21MPa，30=24MPa，40=28MPa）

3. NH/NHA：标准密封出线型

4. W/A/B：叠加阀油口（W 通 P 口，A/B 对应执行器油口）

5. K：带微调节流功能

6. G02=6 通径，G03=10 通径，G04=16 通径，G06=25 通径

成套适配说明：符合ISO4401-03标准NG6（02通径）叠加式双向液控单向阀，行业通用液压锁，与MPW-02功能完全等同、型号通用互换，适配全系02通径叠加阀组（DSG-02/MTC-02/MRV-02）、四孔底座、M6螺栓、2mm叠加垫片100%通用。阀体内置A、B双腔独立锥阀锁止结构，双向互锁保压，专门用于油缸双向受力防滑移、防下坠场景，是机床夹具、升降平台、模具锁模核心保压元件。全文零品牌化，安装扭力、油品、维保周期与站内所有02通径阀体统一对标。

一、型号逐位通用释义

• MPC：叠加式液控单向阀（模块化液压锁），锥阀硬密封结构，零滑阀内泄，依靠油路压差液控解锁，无需电控信号，静态保压性能优异，区别节流阀、溢流阀功能
• 02：公称通径NG6标准规格，额定稳定通流40L/min，瞬时峰值45L/min，适配中小型液压站主执行回路，叠加堆叠上限5层，多层堆叠易引发控制油路背压干扰
• W：双向锁止代号，A、B双油路均可独立锁止、互相液控解锁；A腔压力解锁B腔、B腔压力解锁A腔，对应A单锁、B单锁机型，三款外观一致、内部油路不可互换
• 隐藏默认配置：标准开启压力0.05MPa；NBR丁腈密封，耐温区间-20~70℃；内置内泄结构无需外接外泄油管；阀座渗氮硬化处理，抗冲击、抗油泥粘附，适配24h静止保压工况
• 选型红线：禁止用MPA-02/MPB-02单向锁止阀替代MPC-02W双向阀，双向负载会出现滑移失效；严禁T口背压超标，会导致中位无意识解锁；02通径配件严禁与01/03通径混用。

二、液压/安装额定参数（02通径统一对标）

• 承压参数：壳体极限耐压31.5MPa，长期额定工作压力25MPa；双向静态保压24h压降≤0.12MPa，密封稳定性强；短时冲击耐压28MPa，可承受机床夹紧瞬时冲击负载
• 液控解锁参数：最低解锁压力为主油路压力10%，空载最低解锁油压0.35MPa；液控顶杆机械传动解锁，响应速度20ms，双向解锁对称无偏差，动作一致性高
• 流量压降参数：正向自由流通压降仅0.06MPa，大流量工况能耗极低；长期超45L/min运行会造成锥阀偏磨、内泄增大、保压失效
• 背压限值：主回油T口最大允许背压≤6MPa，背压超标会抵消弹簧预紧力，造成换向阀中位油缸缓慢窜动、滑移
• 安装紧固规范：4颗M6内六角螺栓，对角分两次交叉锁紧，统一扭力13±1N·m，与全系02通径阀体完全一致；配套2mm一次性叠加垫片，光滑面贴合阀体，禁止复用旧垫片、混用非标垫片
• 介质清洁要求：适配VG32/VG46抗磨液压油，最优油温30~55℃；油液清洁度NAS8级，系统标配25μm回油精密滤芯；锥阀密封间隙微小，微米级杂质即可造成永久内泄、保压失效
• 工况参数：阀体净重1.2kg；运行噪音≤51dB；最高允许换向频次150次/分钟，适配自动化高频夹紧、往复工况

三、MPC-02W双向互锁动作逻辑

1、油缸伸出（P→A进油，B→T回油）

P口高压油进入A腔，顶开A侧单向锥阀，油液通入油缸无杆腔；同时A腔控制油压推动内部液控顶杆，强制顶开B侧锥阀，油缸有杆腔油液顺畅回流至T口，油缸平稳伸出无卡顿、无滞后。

2、油缸缩回（P→B进油，A→T回油）

B腔高压油顶开B侧单向锥阀，同时反向推动A腔液控顶杆打开A侧锥阀，A腔油液顺利回油。双向对称控制逻辑，伸出、缩回阻尼一致，无快慢偏差、无动作偏移。

3、中位断电双向锁止（核心功能）

换向阀中位断电，P、T油路同步泄压，两侧液控顶杆失去控制压力，A、B双侧锥阀在弹簧预紧力下同步闭合锁死。油缸无杆腔、有杆腔完全封闭，垂直自重、侧向外力均无法推动油缸位移，实现零滑移保压、防下坠、防回弹。

四、MPC系列02通径阀体功能对比

五、现场标准化安装调试步骤

1. 端面预处理：完全停机泄压，擦拭阀体与叠加贴合面，清除铁屑、油污，杜绝杂质导致贴合渗油、锥阀卡滞。
2. 螺栓紧固：M6螺栓对角分次锁紧，严格按照13±1N·m标准扭力紧固，避免单边受力阀体变形、阀芯卡滞。
3. 空载排气：空载往复换向20次，排空阀体内部控制腔空气，消除锁止抖动、瞬时滑移、动作滞后问题。
4. 保压测试：油缸定位后中位断电静置30分钟，压力表压降≤0.12MPa、油缸无位移即为合格。
5. 热态复检：满载运行1小时油温升至50℃后复紧螺栓、复测保压性能，抵消热形变带来的微小渗漏风险。

六、高频现场故障排查

• 油缸双向缓慢滑移：双侧锥阀粘附油泥、弹簧疲劳；使用无水酒精低压浸泡清洗锥阀，禁止砂纸打磨镜面密封面，划痕严重直接更换阀体。
• 单侧动作卡顿、复位不良：单侧液控顶杆轻微变形、导向槽堵塞；拆解清理内部流道，禁止高压气枪直吹阀芯，防止顶杆弯曲。
• 中位无法锁止、自动下滑：T口回油背压超标；梳理回油管路、减少管路弯折合流，将背压控制在6MPa以内。
• 叠加端面渗油：垫片重复使用、扭力不均；更换全新2mm专用叠加垫片，对角二次复紧标准扭力。
• 冷热态保压差异大：密封件老化、油温超标；更换NBR密封套件，油温超65℃加装冷却系统控温。

七、安装维保硬性禁忌

• 型号混用禁忌：A/B/W三款阀体外观完全一致，严禁现场随意替换，锁止逻辑错乱会引发设备坠落、松模安全事故。
• 叠加位置禁忌：禁止放置在节流阀上层，节流压降会导致解锁压力不足，出现换向卡顿、锁止失效。
• 背压禁忌：T口背压严禁长期超6MPa，背压过高会抵消弹簧预紧力，造成无指令自动解锁滑移。
• 拆装禁忌：禁止暴力敲击阀体，内部细长液控顶杆极易弯曲变形，变形后无法单独修复，只能更换阀体总成。
• 流量禁忌：严禁长期超45L/min大流量运行，会快速冲刷锥阀密封面，造成永久性内泄、保压失效。
• 维保周期：每1500小时清洗锥阀与控制油道；每3500小时更换叠加垫片、端面O型圈，与全系02通径阀体同步换油、滤芯点检。
