SEWON 韩国AR16-FR01C-20 变量柱塞泵 高压液压油泵注塑机动力泵

品牌：SEWON液压（韩国，油研互换体系）

产品覆盖：电磁换向阀、电液换向阀、比例阀、柱塞泵、叶片泵、齿轮泵、压力控制阀、叠加阀、液压油缸、风冷散热器

一、电磁换向阀 DSG 系列（板式方向阀）

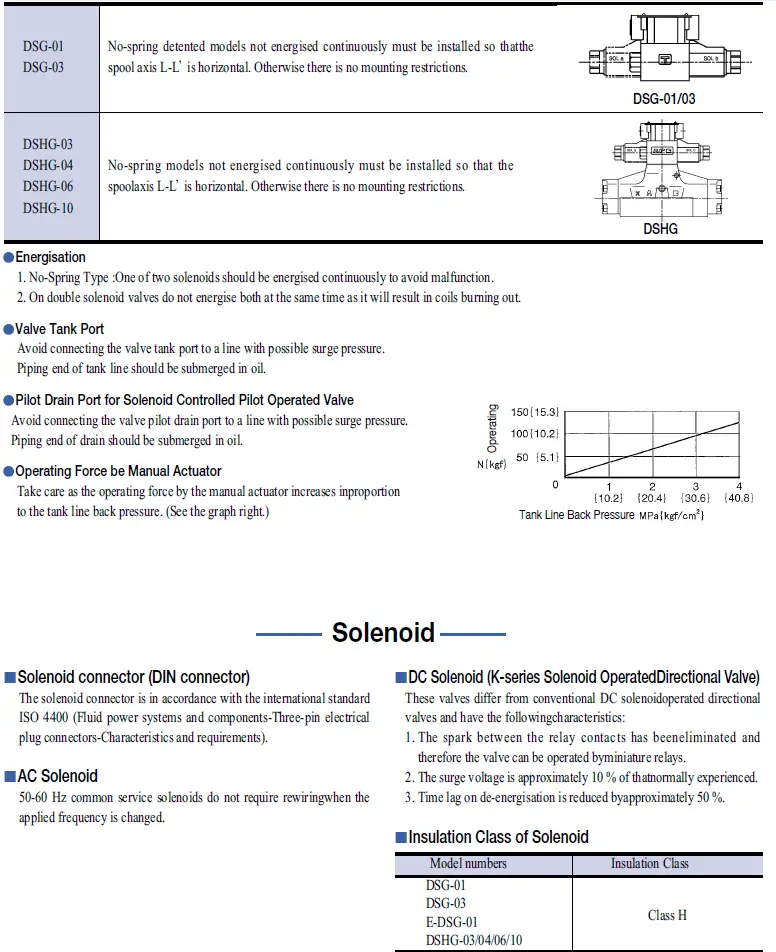

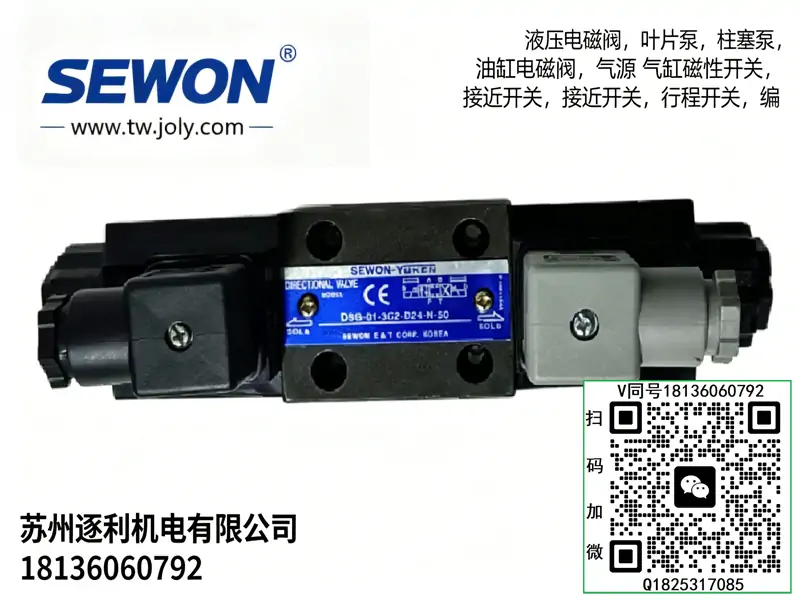

DSG-01（01 通径微型阀）

二位单头

DSG-01-2B2-D24-N、DSG-01-2B2-A200-N

DSG-01-2B3-D24-N、DSG-01-2B8-D24-N

DSG-01-2D2-D24-N

三位双头

DSG-01-3C2-D24-N、DSG-01-3C3-D24-N

DSG-01-3C4-D24-N、DSG-01-3C6-D24-N

DSG-01-3C10-D24-N

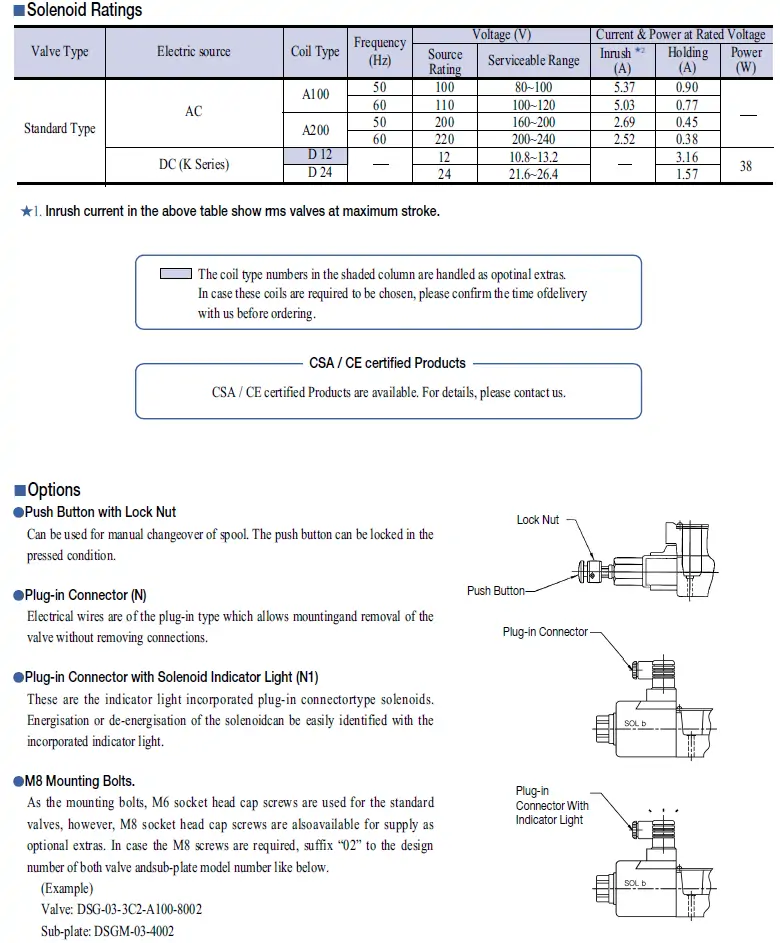

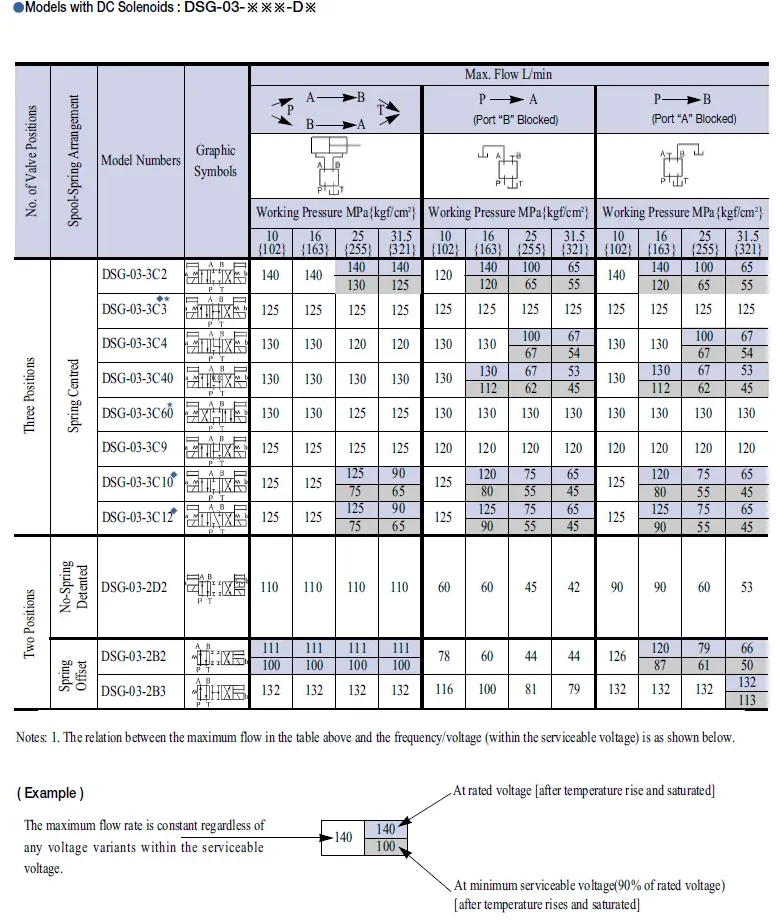

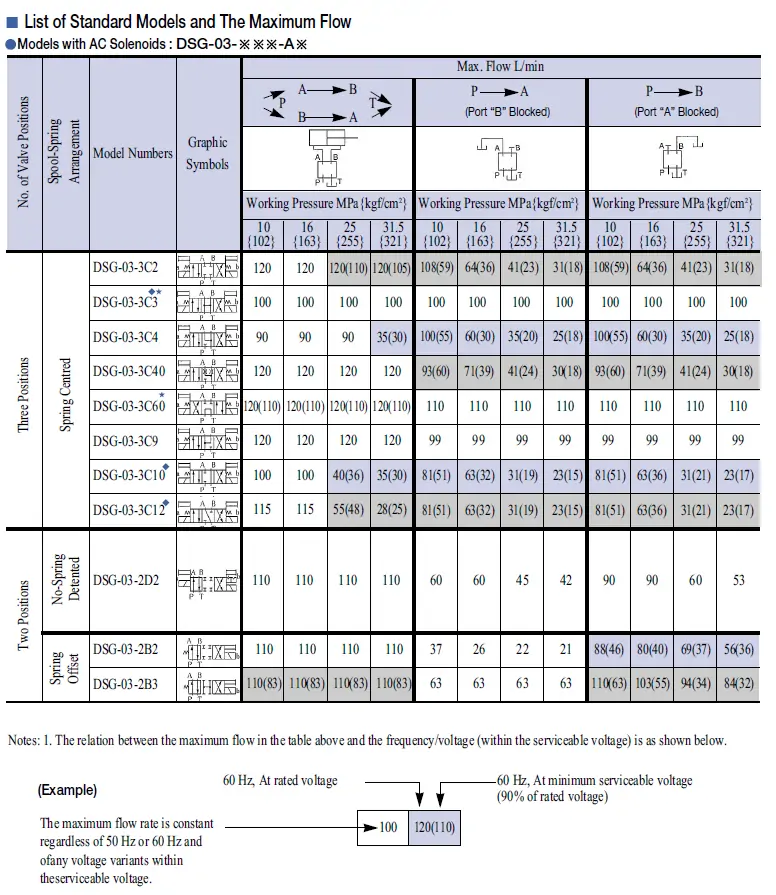

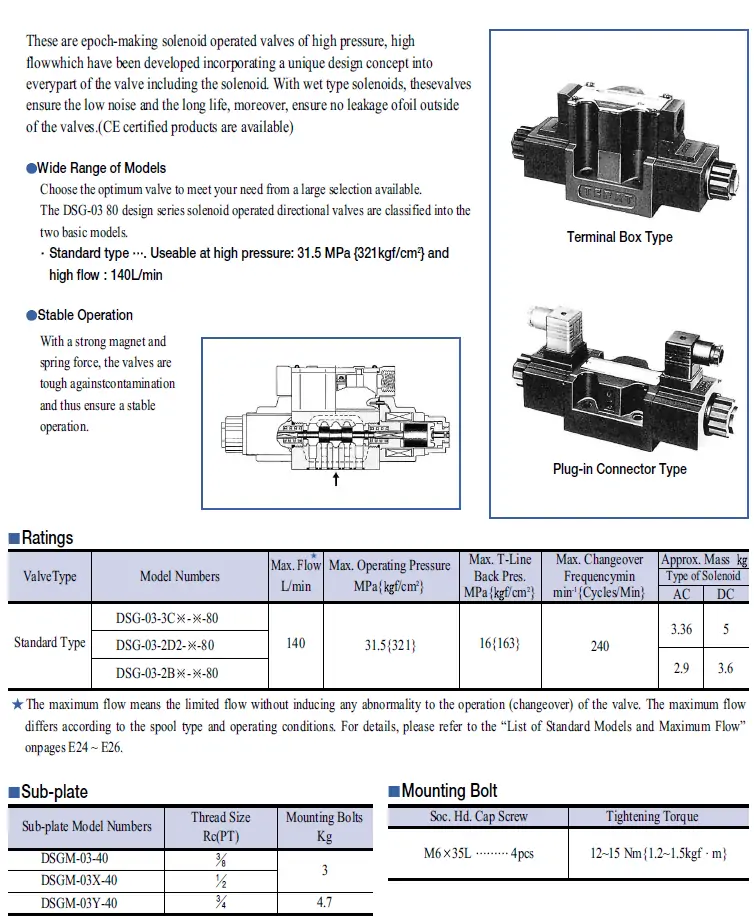

DSG-03（10 通径标准阀）

二位单头

DSG-03-2B2-D24-N、DSG-03-2B2-A220-N

DSG-03-2B3-D24-N、DSG-03-2B8-D24-N

三位双头

DSG-03-3C2-D24-N、DSG-03-3C3-D24-N

DSG-03-3C4-D24-N、DSG-03-3C5-D24-N

DSG-03-3C6-D24-N、DSG-03-3C10-D24-N

二、电液换向阀 DSHG 大流量系列

DSHG-03-2B2-E-D24-50

DSHG-03-3C2-E-D24-50

DSHG-04-3C4-E-A220-60

DSHG-06-3C6-E-D24-60

三、电液比例阀系列（注塑机专用 PQ 复合阀）

EFBG 压力流量复合比例阀

EFBG-03-60-C-51、EFBG-03-60-H-51

EFBG-03-125-C-51、EFBG-03-125-H-51

EFBG-03-160-C-51、EFBG-03-160-H-51

EFBG-06-250-C-51、EFBG-06-250-H-51

EFBG-06-320-C-51、EFBG-06-320-H-51

EDG 直动式比例溢流阀

EDG-01-C、EDG-01-H

后缀：C=0\70bar，H=0\210bar

EFBGM 改良低噪型比例阀

EFBGM-03Y-125-H-20

四、变量柱塞泵全系列

AR 小型变量柱塞泵

AR16-FR01-B-K-32、AR16-FR01-C-K-32、AR16-FR01-H-K-32

AR22-FR01-B-K-32、AR22-FR01-C-K-32、AR22-FR01-H-K-32

A 系列高压柱塞泵（31.5MPa）

A16-F-R-01、A22-F-R-01、A37-F-R-01、A56-F-R-01、A70-F-R-01、A100-F-R-01

AH 节能高压柱塞泵

AH28、AH45、AH71、AH100、AH140

PVM 柱塞泵电机一体泵

PVM8-4-01-10、PVM16-6-01-10

五、叶片泵系列

PV2R 定量高压叶片泵

单联：PV2R1-6/8/10/12/14/17/19/23、PV2R2-26/33/41/47/53、PV2R3-60/66/76/94

双联：PV2R12、PV2R13、PV2R23

VP 低压变量叶片泵

VP-08-FA1、VP-12-FA3、VP-15-FA3、VP-20-FA3、VP-30-FA3、VP-40-FA3

双联：VP20-20、VP30-30、VP40-40

六、SWG 高压齿轮泵（铝合金低噪）

SWG1 微型齿轮泵

SWG1-1.3、SWG1-2、SWG1-4.1、SWG1-6.1、SWG1-7.4

SWG2 标准齿轮泵

SWG2-4、SWG2-6、SWG2-8、SWG2-11、SWG2-14、SWG2-16、SWG2-22、SWG2-28

七、压力控制阀（溢流 / 电磁溢流 / 远程调压）

远程调压阀 DG

DG-01-B、DG-01-C、DG-01-H

DG-02-H-22

先导式溢流阀 BG

BG-03-32、BG-06-32、BG-10-32

电磁溢流阀 BSG

BSG-03-2B2-D24、BSG-03-3C2-D24

BSG-06-2B2-D24、BSG-10-2B2-D24

叠加式溢流阀 MBP/MRP

MBP-01-C-30、MRP-01-A/B/C/H-30

MRV-02-P-1/2/3、MRV-03-P-1/2/3

八、叠加阀完整系列（01/03 通径）

叠加液控单向阀 MPW

MPW-01-2-40、MPW-01-4-40

MPW-03-4-20

叠加单向节流阀 MSW

MSW-01-X-60

叠加减压阀 MRA

MRA-01-A/B/C/H-30

叠加抗衡阀 MSC

MSC-02A、MSC-03A

九、管式流量 / 单向阀

单向阀 CIT：CIT-02、CIT-03、CIT-04

节流阀 TV：TV-02、TV-03

单向节流阀 TC：TC-02、TC-03

十、液压油缸 CJT 系列

CJT35（3.5MPa 低压缸）：缸径 32~160mm

CJT70/CJT140（7/14MPa 工程缸）：缸径 32~250mm

十一、液压冷却器 AH 风冷系列

AH0608、AH1012、AH1417、AH1680

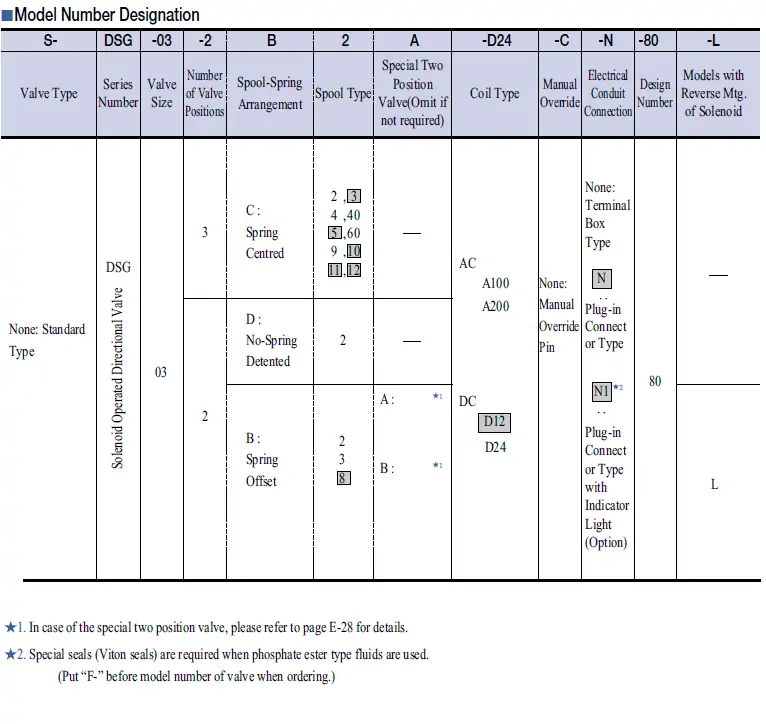

十二、型号后缀通用释义

1. D24=DC24V 线圈；A200/A220=AC 交流线圈

2. N = 标准出线；E = 外置液控

3. B/C/H = 调压区间：B 低压、C 中压、H 高压

4. 01/03 = 通径规格；50/60/51 = 设计版本

5. F/R = 泵旋转方向；L = 左旋、F = 右

成套适配说明：日系通用AR系列轴向变量柱塞泵，为中小型液压站标准动力源，适配02通径全套叠加阀组（DSG/MPC/MRV/MBW），主打压力自动流量补偿，负载压力上升自动减小输出流量，降低电机空载功耗。进出油口为JIS锥管螺纹，法兰卧式安装，适配VP系列电机直连，多用于油压冲床、夹具、注塑辅机、自动化夹紧回路，全文剔除原厂品牌标识，油品、维保、安装规范和全系叠加阀统一对标。

一、型号逐位完整释义（行业通用统一编码）

• AR：单联压力补偿式变量柱塞泵，内置压力反馈斜盘，无外部电控，依靠系统油压自动改变斜盘倾角调节流量，区别于A系列恒功率柱塞泵，结构更小、噪音更低
• 16：公称理论排量15.8cc/r，行业统称16cc泵，代表主轴每旋转一圈输出液压油15.8ml，是中小型液压站主流排量
• F：安装形式，F=法兰直装式，电机法兰端面贴合泵壳体，同轴直连，无需联轴器；对应L为脚座安装，本款为标准法兰型
• R：主轴旋转方向，轴端视角顺时针右旋（市面95%标准标配），左旋L需特殊定制，二者主轴花键不可互换
• 01：控制形式代码，01=标准压力补偿控制，无远程调压、无流量比例调节，依靠内置调压弹簧实现截流保压，结构故障率最低
• C：压力调压区间，C档=2.0~16MPa中压档位；补充同档位：B档1.2~7MPa低压、H档2.5~21MPa高压，三款壳体外形完全一致，仅内部调压弹簧不同
• 20：壳体设计代号，代表JIS日本国标油口、轴向泄油口、标准密封套件，适配国内常规VG46液压油，区别2080欧标、20950美标
• 隐藏默认配置：TCN骨架油封、NBR内部O型圈；标准油温耐受-20~70℃；内置独立外泄油口，必须单独接管回油箱，禁止并入主回油
• 选型红线：不可用A16柱塞泵直接替换AR16，斜盘倾角、泄油位置、电机安装止口不通用；C档最高持续工作压力严禁超16MPa，短时冲击上限18MPa；外泄口绝对不能封堵，会直接烧毁主轴油封。

二、液压/安装/电气额定参数

• 压力参数：额定连续工作压力16MPa，间歇短时峰值压力18MPa；压力补偿响应时间65ms，压力超调≤5.6MPa，保压压力漂移≤±0.2MPa
• 转速流量参数：标准转速区间600~1800r/min，推荐最优使用转速1450r/min；1450转下最大输出流量22.5L/min，保压截流后空载流量≤1.2L/min；最低稳定转速600r/min，低于该转速会出现吸油空化异响
• 油口螺纹规格（JIS标准）：吸油口Rc3/4、压力出油口Rc3/8、外泄口M10；全部为锥管密封，禁止搭配平垫密封，需使用生料带或锥管密封胶
• 安装紧固规范：泵体法兰4颗M8内六角螺栓，对角分两次锁紧，扭力24±2N·m，和03通径叠加阀扭力一致；电机与泵同轴度误差≤0.03mm，避免偏磨主轴
• 介质清洁要求：标配VG32/VG46抗磨液压油，最优油温35~55℃；系统油液清洁度强制NAS7级，吸油侧配备100μm粗滤芯，压力侧25μm精密滤芯；柱塞与缸体配合间隙2μm，微量杂质即可拉伤配流盘
• 工况物理参数：泵体净重9.8kg；1450转空载噪音≤54dB；允许24h连续不间断运行；最大允许回油背压≤0.5MPa

三、压力补偿工作逻辑（AR01控制专属原理）

1、负载低压工况（压力＜设定值）

系统负载压力低于内置弹簧设定压力，压力补偿阀芯处于闭合状态，斜盘保持最大倾角，柱塞满行程吸排油，泵输出全额流量，油缸全速动作，等同于定量泵工作状态。

2、负载高压保压工况（压力=设定值）

工装夹紧、工件到位后系统压力上升，油压推动补偿阀芯换向，控制油进入斜盘活塞腔，推动斜盘倾角减小，柱塞有效行程缩短，泵输出流量快速降低至空载泄漏流量。此时电机负载大幅下降，节电率可达65%，无溢流发热，区别于溢流阀溢流散热。

3、负载泄压复位

换向阀换向卸荷，系统压力回落，补偿弹簧复位，斜盘回弹至最大倾角，流量瞬间恢复额定数值，设备恢复全速进给。

四、AR16全系压力档位横向对比

五、现场安装与调压标准化步骤

1. 管路布设：独立外泄口使用DN6软管垂直接入油箱液面以下，管路长度≤1m，不弯折、不与主回油合流；吸油管内径≥25mm，管路总长≤2m，防止吸油负压气蚀
2. 同轴校正：电机与泵法兰贴合后，手动盘动主轴，无卡顿、无阻力为合格，杜绝硬对接磨损配流盘
3. 空载排气：油箱加满VG46液压油，点动电机5次，每次2秒，排空泵体内部空气，避免初期异响磨损
4. 压力调节：松开泵顶部调压锁紧螺母，1450转空载下顺时针微调，单次1/8圈，间隔40秒稳压，标准系统工作压力设定14MPa，预留2MPa安全余量
5. 热态复检：连续带载运行2小时，油温升至52℃复测压力，高温油液粘度下降压力会降低0.3~0.5MPa，微量补压后锁紧螺母

六、高频现场故障排查

• 泵体高频啸叫、震动大：吸油滤芯堵塞、管路漏气、油温过低；更换100μm吸油滤芯，紧固管路卡箍，油温低于25℃空载预热10分钟
• 系统压力无法上调：内部调压弹簧疲劳、补偿阀芯油泥卡滞；拆解清洗补偿阀阀芯，更换同规格C档弹簧，禁止混用B/H弹簧
• 主轴轴头渗油：外泄管路背压超标、油封老化；疏通外泄管路，更换KS-AR16原厂油封套件，禁止直接打胶封堵
• 保压阶段压力缓慢下滑：缸体柱塞磨损、配流盘拉伤；无法局部修复，直接更换泵芯总成
• 流量忽大忽小：斜盘导向槽杂质卡滞；使用无水酒精冲洗斜盘腔体，更换系统回油滤芯

七、安装维保硬性禁忌

• 泄油禁忌：独立外泄口严禁封堵、合流主回油，背压超过0.5MPa会直接顶翻油封，造成主轴永久性漏油
• 替换禁忌：AR16与A16外观一致，内部流道、泄油位置不同，严禁直接互换安装
• 转速禁忌：长期运行禁止超过1800r/min，超高转速会加速配流盘气蚀，缩短使用寿命50%以上
• 弹簧禁忌：B/C/H三档弹簧外观尺寸完全一致，肉眼无法区分，严禁现场随意互换
• 维保周期：每2000小时清洗吸回油滤芯、检查外泄管路；每4000小时更换全套油封、O型圈；每8000小时拆解研磨配流盘或更换泵芯，和叠加阀组同步维保换油
• 油温禁忌：长期油温＞65℃会加速油液氧化，产生油泥堵塞补偿阀芯，必须加装风冷冷却器
