SEWON 叠加式减压阀 MBR-01 精密稳压阀自动化模具液压元件耐用

品牌：SEWON液压（韩国，油研互换体系）

产品覆盖：电磁换向阀、电液换向阀、比例阀、柱塞泵、叶片泵、齿轮泵、压力控制阀、叠加阀、液压油缸、风冷散热器

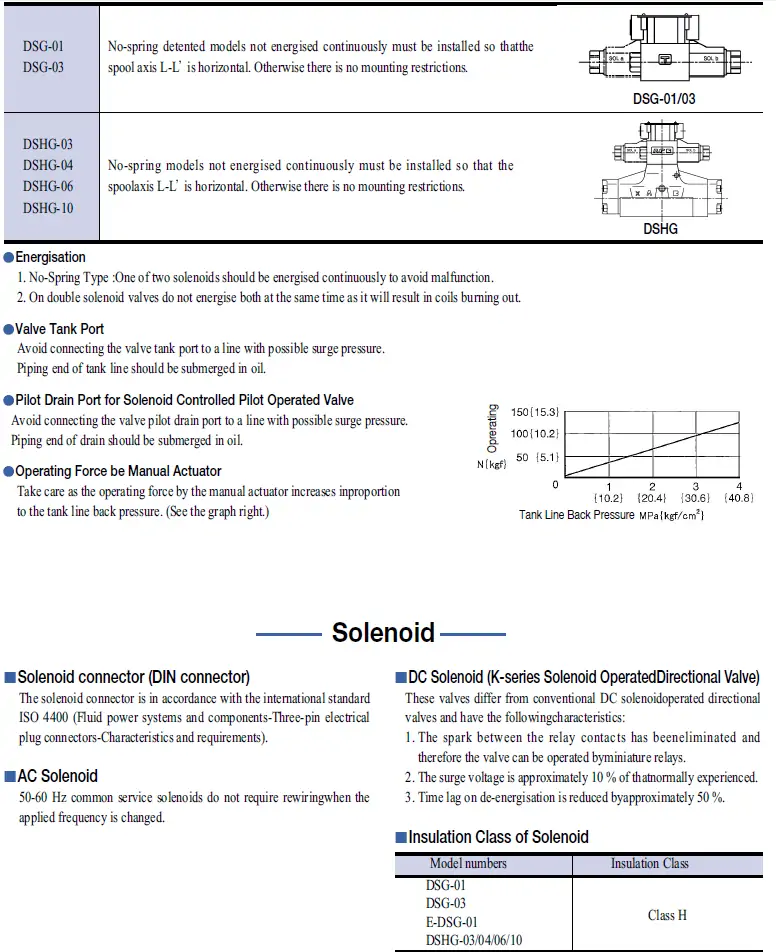

一、电磁换向阀 DSG 系列（板式方向阀）

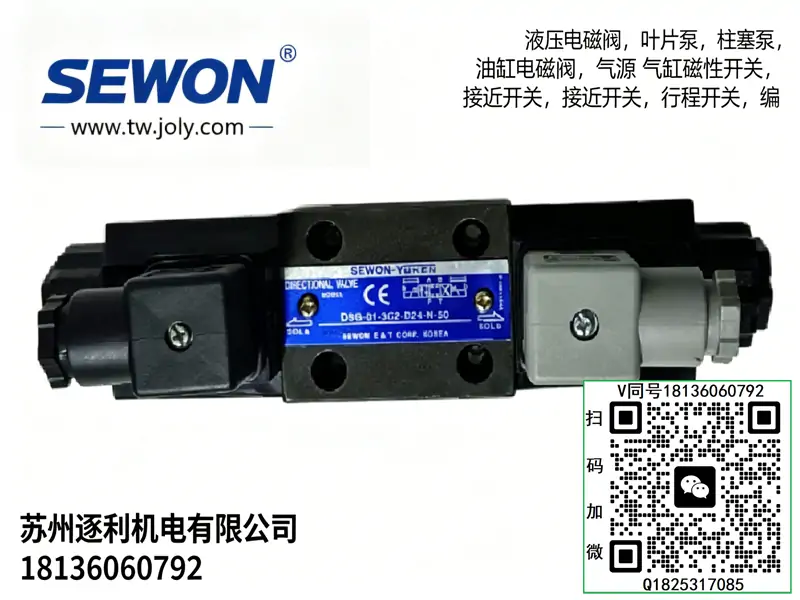

DSG-01（01 通径微型阀）

二位单头

DSG-01-2B2-D24-N、DSG-01-2B2-A200-N

DSG-01-2B3-D24-N、DSG-01-2B8-D24-N

DSG-01-2D2-D24-N

三位双头

DSG-01-3C2-D24-N、DSG-01-3C3-D24-N

DSG-01-3C4-D24-N、DSG-01-3C6-D24-N

DSG-01-3C10-D24-N

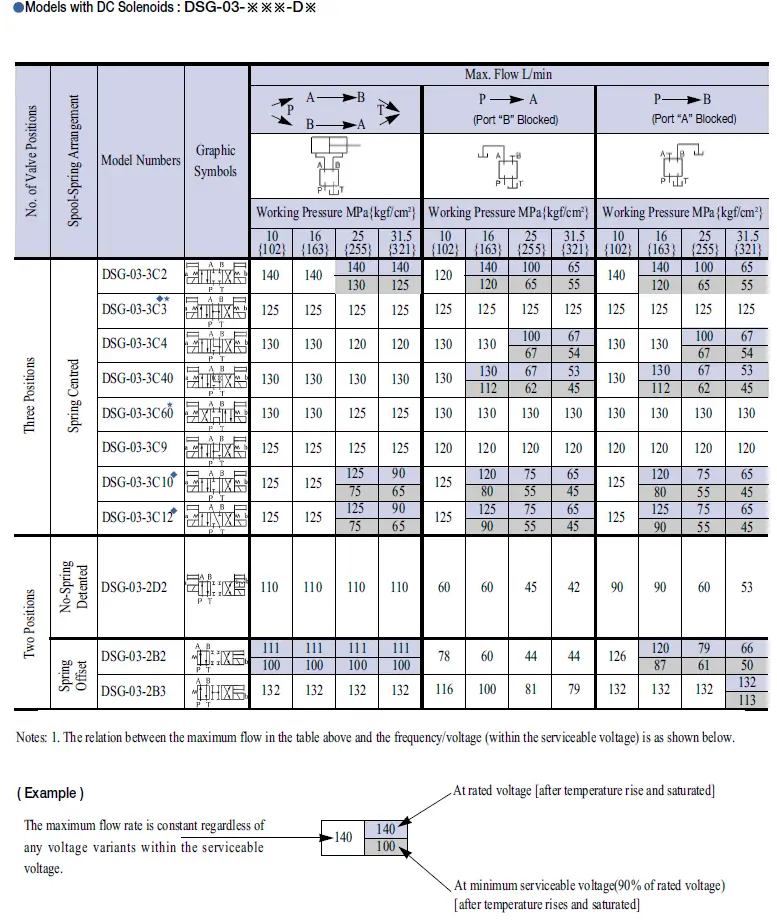

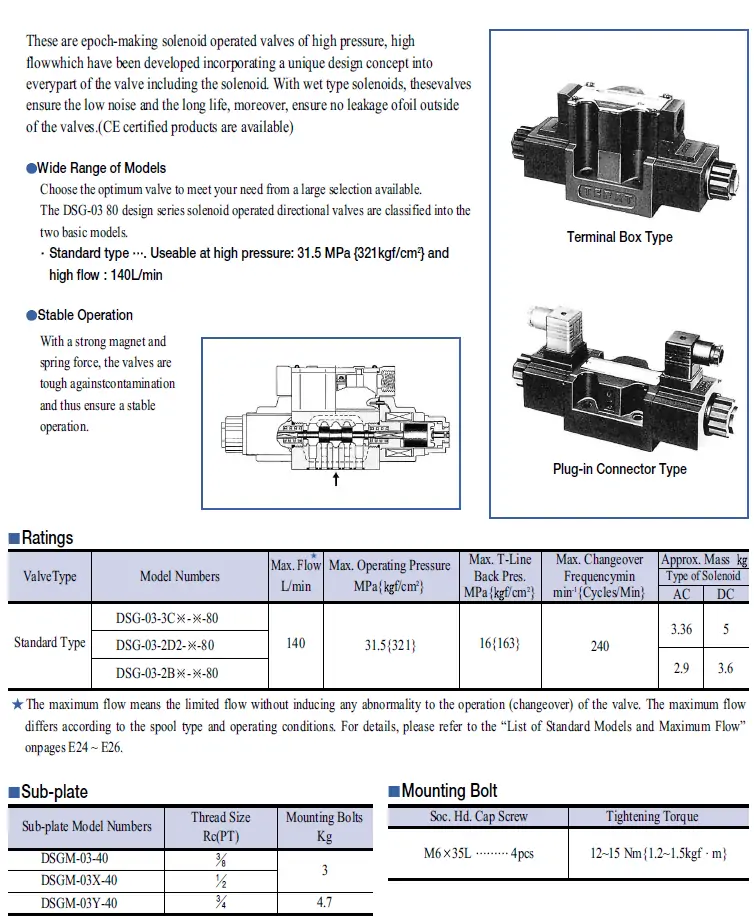

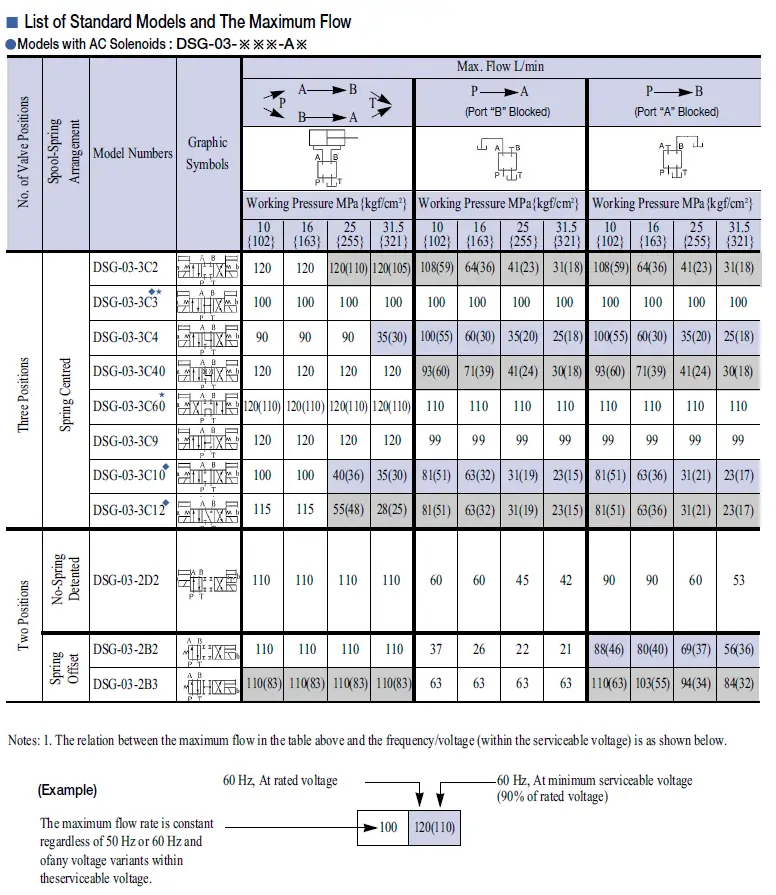

DSG-03（10 通径标准阀）

二位单头

DSG-03-2B2-D24-N、DSG-03-2B2-A220-N

DSG-03-2B3-D24-N、DSG-03-2B8-D24-N

三位双头

DSG-03-3C2-D24-N、DSG-03-3C3-D24-N

DSG-03-3C4-D24-N、DSG-03-3C5-D24-N

DSG-03-3C6-D24-N、DSG-03-3C10-D24-N

二、电液换向阀 DSHG 大流量系列

DSHG-03-2B2-E-D24-50

DSHG-03-3C2-E-D24-50

DSHG-04-3C4-E-A220-60

DSHG-06-3C6-E-D24-60

三、电液比例阀系列（注塑机专用 PQ 复合阀）

EFBG 压力流量复合比例阀

EFBG-03-60-C-51、EFBG-03-60-H-51

EFBG-03-125-C-51、EFBG-03-125-H-51

EFBG-03-160-C-51、EFBG-03-160-H-51

EFBG-06-250-C-51、EFBG-06-250-H-51

EFBG-06-320-C-51、EFBG-06-320-H-51

EDG 直动式比例溢流阀

EDG-01-C、EDG-01-H

后缀：C=0\70bar，H=0\210bar

EFBGM 改良低噪型比例阀

EFBGM-03Y-125-H-20

四、变量柱塞泵全系列

AR 小型变量柱塞泵

AR16-FR01-B-K-32、AR16-FR01-C-K-32、AR16-FR01-H-K-32

AR22-FR01-B-K-32、AR22-FR01-C-K-32、AR22-FR01-H-K-32

A 系列高压柱塞泵（31.5MPa）

A16-F-R-01、A22-F-R-01、A37-F-R-01、A56-F-R-01、A70-F-R-01、A100-F-R-01

AH 节能高压柱塞泵

AH28、AH45、AH71、AH100、AH140

PVM 柱塞泵电机一体泵

PVM8-4-01-10、PVM16-6-01-10

五、叶片泵系列

PV2R 定量高压叶片泵

单联：PV2R1-6/8/10/12/14/17/19/23、PV2R2-26/33/41/47/53、PV2R3-60/66/76/94

双联：PV2R12、PV2R13、PV2R23

VP 低压变量叶片泵

VP-08-FA1、VP-12-FA3、VP-15-FA3、VP-20-FA3、VP-30-FA3、VP-40-FA3

双联：VP20-20、VP30-30、VP40-40

六、SWG 高压齿轮泵（铝合金低噪）

SWG1 微型齿轮泵

SWG1-1.3、SWG1-2、SWG1-4.1、SWG1-6.1、SWG1-7.4

SWG2 标准齿轮泵

SWG2-4、SWG2-6、SWG2-8、SWG2-11、SWG2-14、SWG2-16、SWG2-22、SWG2-28

七、压力控制阀（溢流 / 电磁溢流 / 远程调压）

远程调压阀 DG

DG-01-B、DG-01-C、DG-01-H

DG-02-H-22

先导式溢流阀 BG

BG-03-32、BG-06-32、BG-10-32

电磁溢流阀 BSG

BSG-03-2B2-D24、BSG-03-3C2-D24

BSG-06-2B2-D24、BSG-10-2B2-D24

叠加式溢流阀 MBP/MRP

MBP-01-C-30、MRP-01-A/B/C/H-30

MRV-02-P-1/2/3、MRV-03-P-1/2/3

八、叠加阀完整系列（01/03 通径）

叠加液控单向阀 MPW

MPW-01-2-40、MPW-01-4-40

MPW-03-4-20

叠加单向节流阀 MSW

MSW-01-X-60

叠加减压阀 MRA

MRA-01-A/B/C/H-30

叠加抗衡阀 MSC

MSC-02A、MSC-03A

九、管式流量 / 单向阀

单向阀 CIT：CIT-02、CIT-03、CIT-04

节流阀 TV：TV-02、TV-03

单向节流阀 TC：TC-02、TC-03

十、液压油缸 CJT 系列

CJT35（3.5MPa 低压缸）：缸径 32~160mm

CJT70/CJT140（7/14MPa 工程缸）：缸径 32~250mm

十一、液压冷却器 AH 风冷系列

AH0608、AH1012、AH1417、AH1680

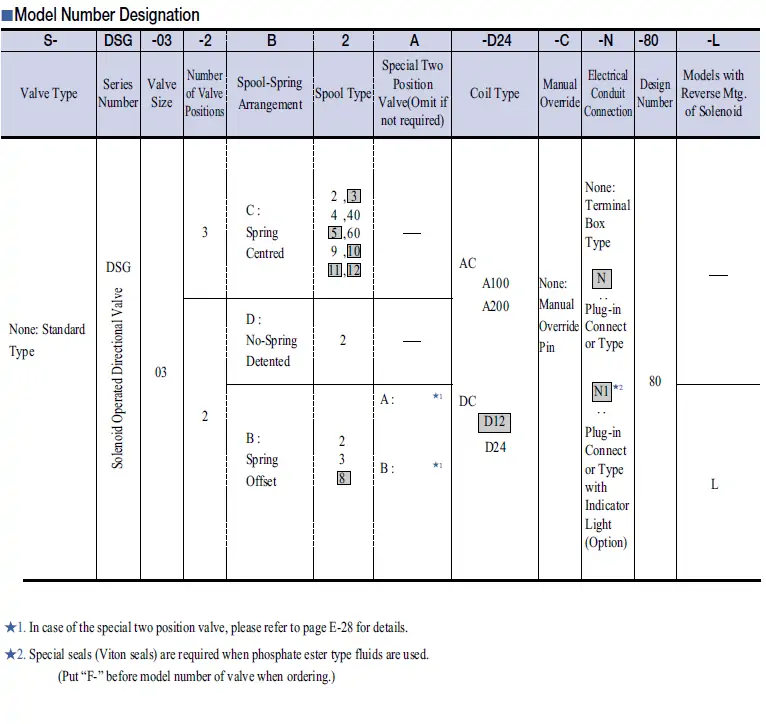

十二、型号后缀通用释义

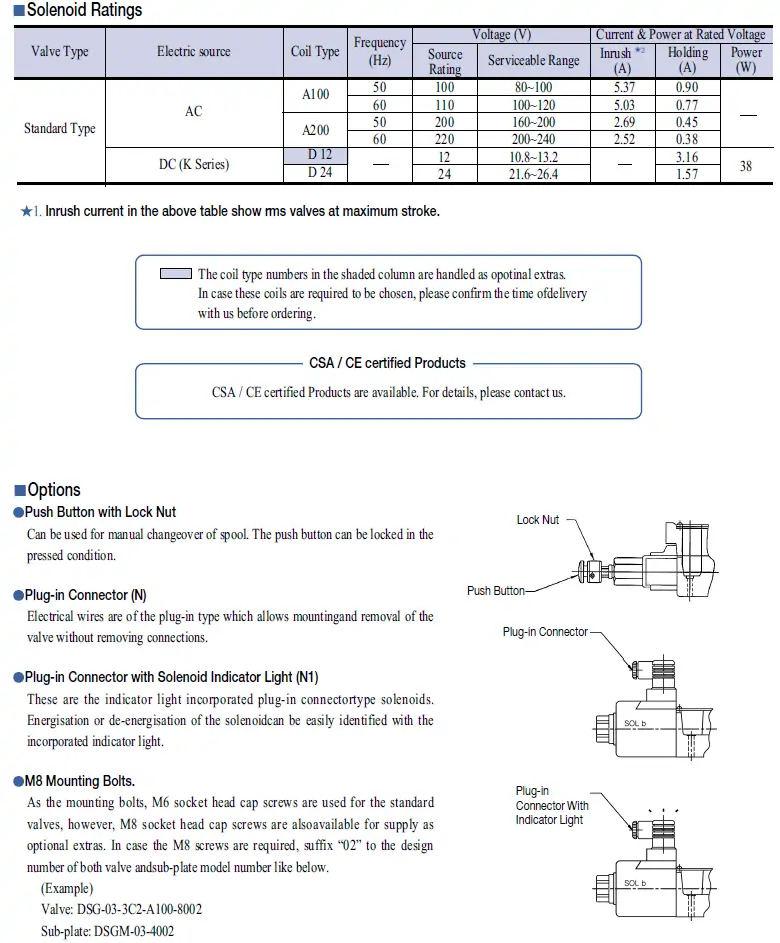

1. D24=DC24V 线圈；A200/A220=AC 交流线圈

2. N = 标准出线；E = 外置液控

3. B/C/H = 调压区间：B 低压、C 中压、H 高压

4. 01/03 = 通径规格；50/60/51 = 设计版本

5. F/R = 泵旋转方向；L = 左旋、F = 右

成套适配说明

符合 JIS 标准 NG4（01 极小通径）微型叠加减压阀，属于先导油路专用次级调压元件，仅可与全系 01 通径叠加阀（DSG-01、MBP-01、MPC-01）、专用四孔底座、M5 安装螺栓、1.5mm 超薄密封垫片完全通用互换，与 02/03 通径阀体、配件零互换性。阀体采用直动减压结构，自带独立外泄通道，可单独限定 A/B 支路输出压力，用于夹紧工装、比例阀先导控制、小型进给油缸分压回路，实现同一系统高低压分区供油。全文无任何品牌标识，安装扭力、油品、维保规范与 DSG-01 微型阀统一对标。

一、型号逐位通用释义

1. MBR：叠加式减压阀，M 代表叠加式结构，R 代表减压功能，区别于 MBP 溢流阀、MP 液控单向阀；可单独对 A、B 支路进行二次稳压，不受系统主压力波动干扰。
2. 01：公称通径 NG4 微型规格，适配先导小流量回路，额定稳定通流 3L/min，瞬时峰值 4L/min；安装孔距 32×32mm，仅支持 M5 螺栓装配，不可混用大规格配件。
3. 后置分段补充代号（常规完整型号后缀）P/A/B：分别对应 P 总油路、A 腔、B 腔单独减压；C：调压区间 0.3\14MPa 中压弹簧；H：7\21MPa 高压弹簧；B：0.2~7MPa 低压弹簧；30：阀体渗氮耐磨强化结构，提升阀芯抗冲刷寿命，不改变调压范围与外形尺寸。
4. 隐藏默认配置：顶部旋钮带防松锁紧螺母，NBR 丁腈密封，适用油温 - 20~70℃；独立侧面外泄油口，泄油不汇入主 T 回油通道；阀芯镜面研磨，稳压波动极小。

选型红线

MBR 仅适配≤4L/min 先导小流量，不可用于主油路大流量减压；01 通径专用垫片、螺栓严禁混用 02 规格配件，强行装配油孔错位会造成先导油路串压、设备误动作；不同刚度调压弹簧外观尺寸完全一致，不可随意互换，低压弹簧长期高压使用会塑性变形永久失效。

二、液压 / 安装额定参数（01 通径统一对标）

1. 承压参数：壳体极限耐压 21MPa，主输入最高压力 21MPa；次级输出稳压范围随弹簧档位区分，满载 24h 压力波动≤0.18MPa；短时冲击耐压 16MPa。
2. 流量参数：额定稳定通流 0.2~3L/min，超过 4L/min 会出现压力震荡、阀芯偏磨；减压开启压差 0.1MPa，稳压响应速度 15ms，适配高频先导切换。
3. 外泄背压限值：侧面独立外泄口允许最大背压≤0.1MPa，近乎零背压要求，不受主回油多路合流背压干扰。
4. 安装紧固规范：4 颗 M5 内六角螺栓，对角分两次交叉锁紧，统一扭力9±1N·m，与 DSG-01 换向阀扭力完全一致；配套 1.5mm 一次性超薄叠加垫片，光滑面贴合阀体端面，禁止二次复用。
5. 介质清洁要求：适配 VG32/VG46 抗磨液压油，最优工作油温 25~55℃；油液强制 NAS8 级清洁度，先导回路配置 25μm 精密回油滤芯；阀芯配合间隙微小，微米级金属杂质即可造成调压失效、持续内泄。
6. 工况参数：阀体自重 0.65kg；空载调压运行噪音≤46dB；最高允许换向配合频次 200 次 / 分钟，适配自动化高频先导分压回路。

三、MBR-01 减压油路动作逻辑

1、支路输出压力低于设定值

上游高压油经进油口推动减压阀芯下移，主节流开口完全打开，油液无阻碍向下游支路供油；外泄通道封闭，无多余泄油损耗，支路压力跟随主油路缓慢上升。

2、支路压力达到设定调压值

下游支路油压作用于阀芯底部，向上克服调压弹簧预紧力，阀芯上移缩小节流开口，通过节流损耗降低支路输出油压；多余压力油经侧面独立外泄口直接排回油箱，持续维持支路压力恒定，隔绝主油路压力波动。

3、支路负载泄压复位

下游负载动作泄压，支路油压下降，弹簧推动阀芯下移重新开大节流口，恢复支路供油；外泄通道自动关闭，无持续泄油损耗，完成一次完整稳压循环。

四、MBR-01 全系油路 & 弹簧规格对比表

标准 01 通径自上而下叠加装配顺序

DSG-01 微型电磁换向阀 → MPC-01 微型液控单向阀 → MBR-01 减压阀 → MBP-01 溢流阀 → 01 专用底座；减压阀放置在单向阀下层，保证支路取压精准，减少调压滞后。

五、现场标准化安装与调压步骤

1. 系统完全停机泄压，松开阀体顶部调压防松锁紧螺母，逆时针完全旋松调压螺杆，确认支路压力表归零，禁止带压调节损伤阀芯密封面。
2. 空载启动先导油泵，单次顺时针旋转调压螺杆 1/16 圈，间隔 20 秒等待支路油压稳定，01 微型阀调压行程短，微调幅度小于 02 通径阀。
3. 设定工作压力预留 0.4MPa 安全余量，不可长期运行在弹簧调压上限，减缓阀芯高频磨损。
4. 压力稳定后锁紧防松螺母，抵消设备长期震动造成的压力漂移。
5. 连续带载运行 1 小时，油温升至 45℃热态复测压力，油液粘度下降会小幅降压，按需微量补压即可。

六、高频现场故障排查

1. 支路压力持续漂移、调压不稳：外泄管路弯折堵塞、阀芯粘附油泥；使用无水酒精低压浸泡清洗阀芯，禁止高压气枪吹扫，避免杂质压入微小配合间隙。
2. 输出压力无法调低、支路持续高压：减压阀芯卡滞常开；拆解清理阀座杂质，阀芯出现划痕无法修复，直接更换阀体总成。
3. 叠加贴合面四周渗油：垫片重复使用、螺栓扭力不均匀；更换全新 1.5mm 专用超薄垫片，对角二次复紧至标准 9±1N・m 扭力。
4. 调压出现尖锐啸叫、管路震动：支路流量超过 4L/min、外泄背压超标；分流多余先导流量，理顺外泄软管，保证管路全程无弯折憋气。
5. 低温工况调压响应迟缓：低温液压油粘度过高；环境 0℃以下更换 VG32 低温抗磨液压油，空载预热 2 分钟后再带载调压。

七、安装维保硬性禁忌

1. 流量使用禁忌：长期通过流量不得超过 4L/min，大流量高速油流会快速冲蚀阀芯节流刃口，永久丧失稳压调节能力。
2. 配件混用禁忌：01 通径 M5 螺栓、1.5mm 垫片与 02/03 通径配件完全不通用，外观近似严禁强行装配。
3. 弹簧混用禁忌：B/C/H 三档调压弹簧外形尺寸一致，刚度不同不可互换，低压弹簧承受高压会快速断裂失效。
4. 外泄管路禁忌：独立外泄口不可封堵、不可并入主回油 T 管路，外泄背压超过 0.1MPa 会直接造成调压紊乱、压力失控。
5. 叠加位置禁忌：不可放置在换向阀上层，上层节流压降会导致减压取压偏差，支路稳压精度大幅下降。
6. 维保周期规范：每 1200 小时拆解清洗阀芯节流槽与外泄流道；每 3000 小时整套更换叠加垫片、端面 O 型圈，与 DSG-01 先导阀同步系统换油、更换精密滤芯。
7. 油温禁忌：长期运行油温不可超过 65℃，高温会加速 NBR 密封老化，外泄口出现微量渗油时需加装冷却装置控温。
