SEWON MBP-01-C-30 叠加式溢流调压阀 6 通径高压压力控制阀

品牌：SEWON液压（韩国，油研互换体系）

产品覆盖：电磁换向阀、电液换向阀、比例阀、柱塞泵、叶片泵、齿轮泵、压力控制阀、叠加阀、液压油缸、风冷散热器

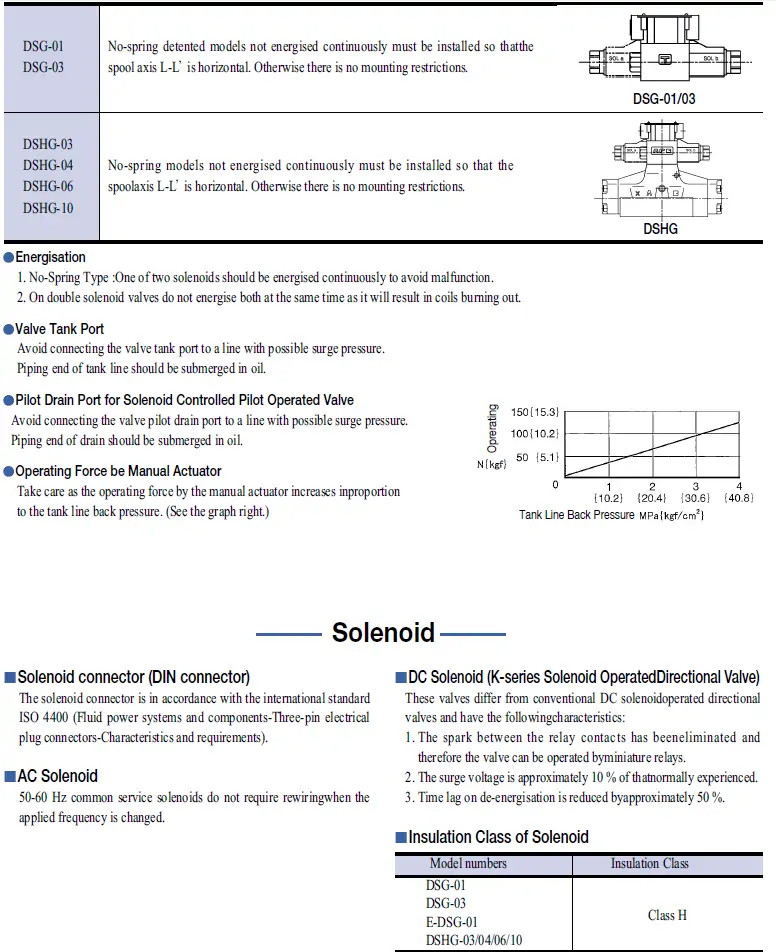

一、电磁换向阀 DSG 系列（板式方向阀）

DSG-01（01 通径微型阀）

二位单头

DSG-01-2B2-D24-N、DSG-01-2B2-A200-N

DSG-01-2B3-D24-N、DSG-01-2B8-D24-N

DSG-01-2D2-D24-N

三位双头

DSG-01-3C2-D24-N、DSG-01-3C3-D24-N

DSG-01-3C4-D24-N、DSG-01-3C6-D24-N

DSG-01-3C10-D24-N

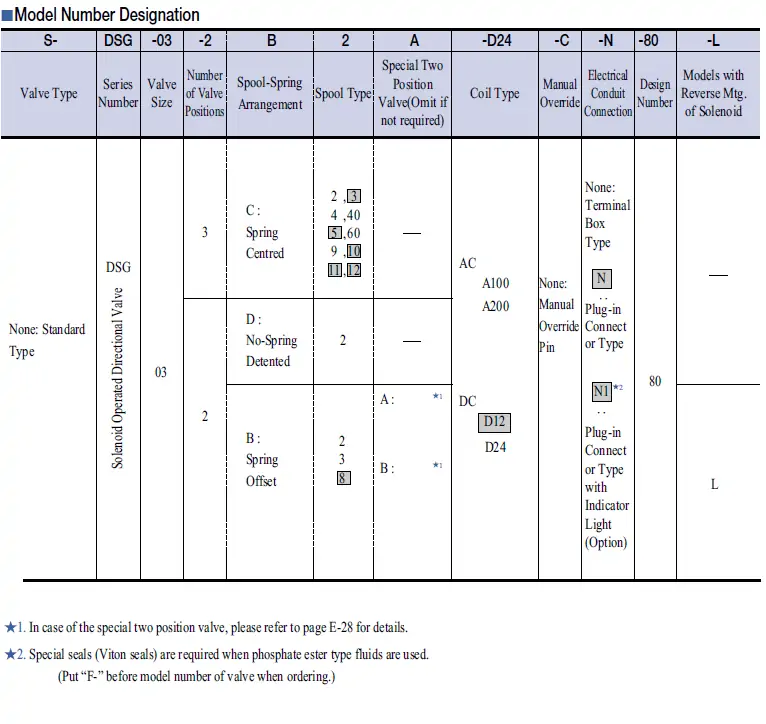

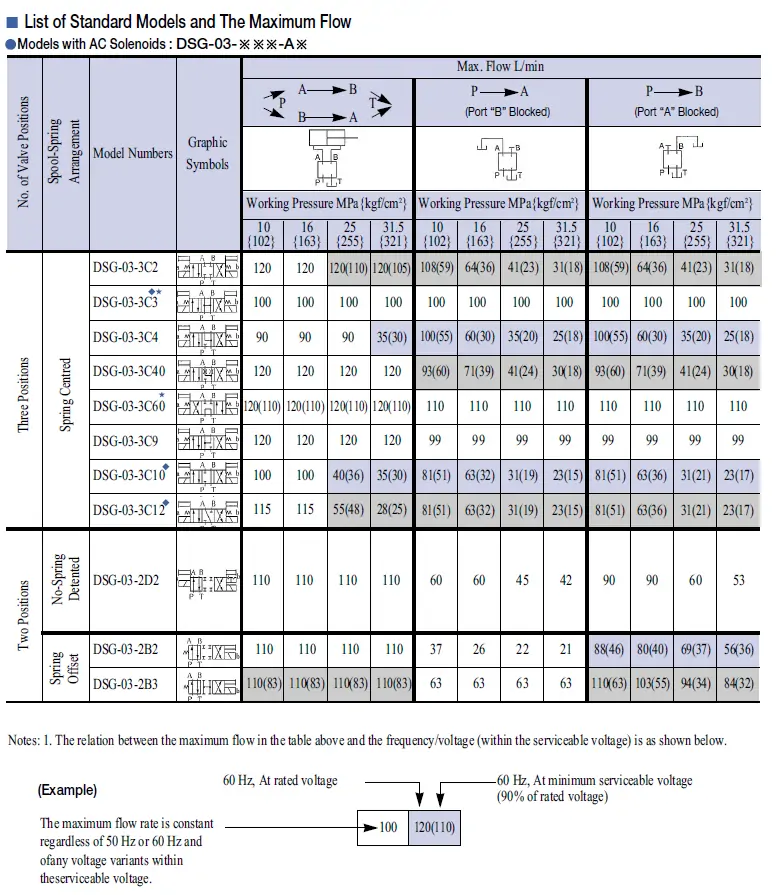

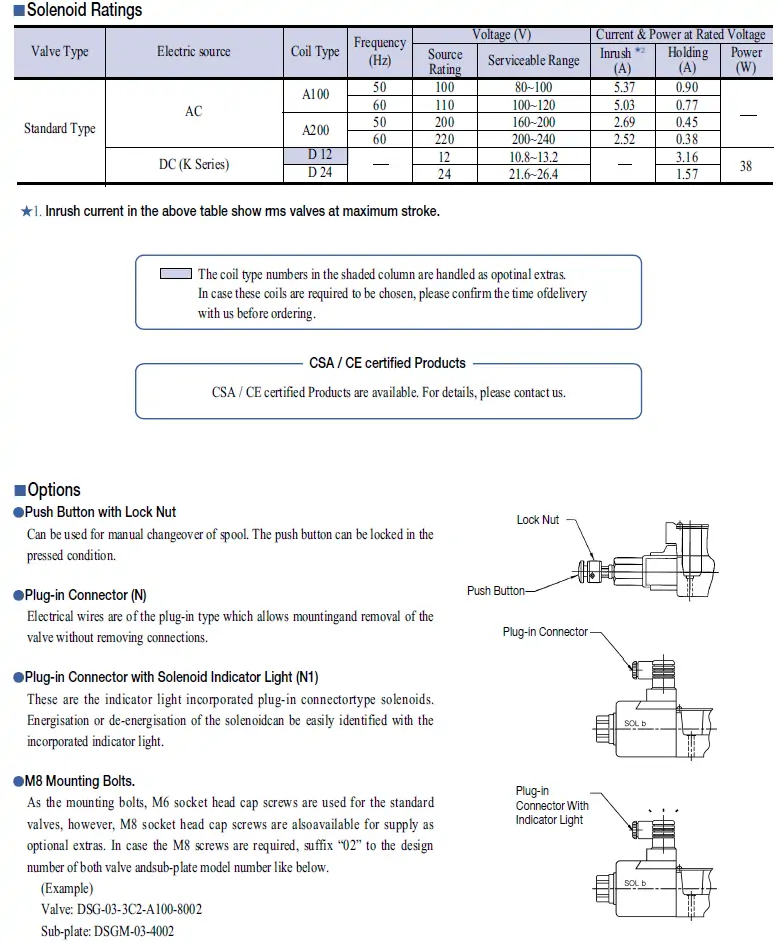

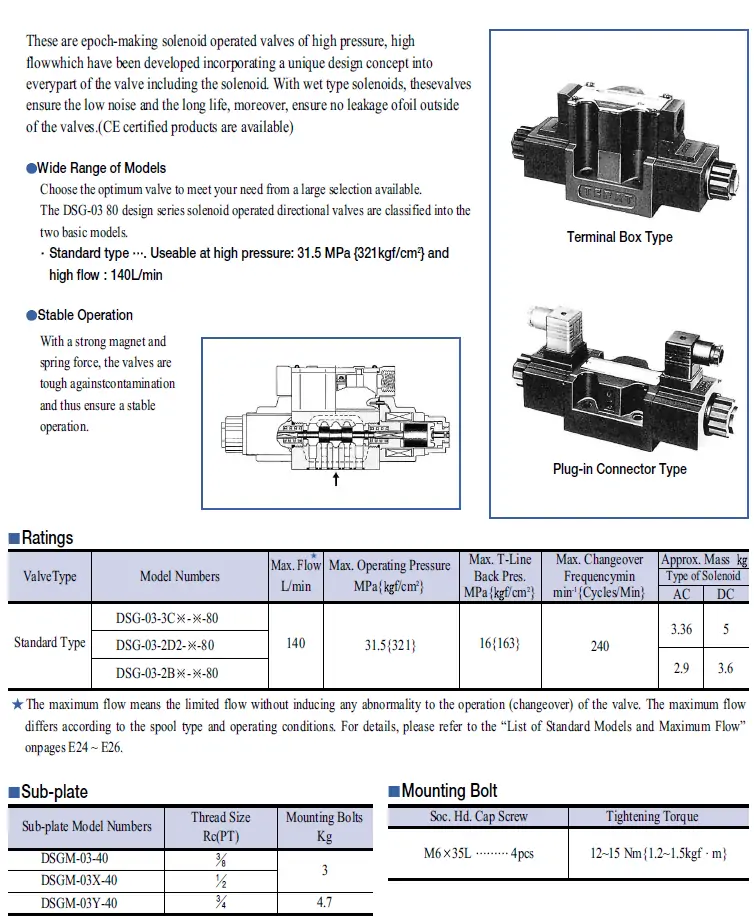

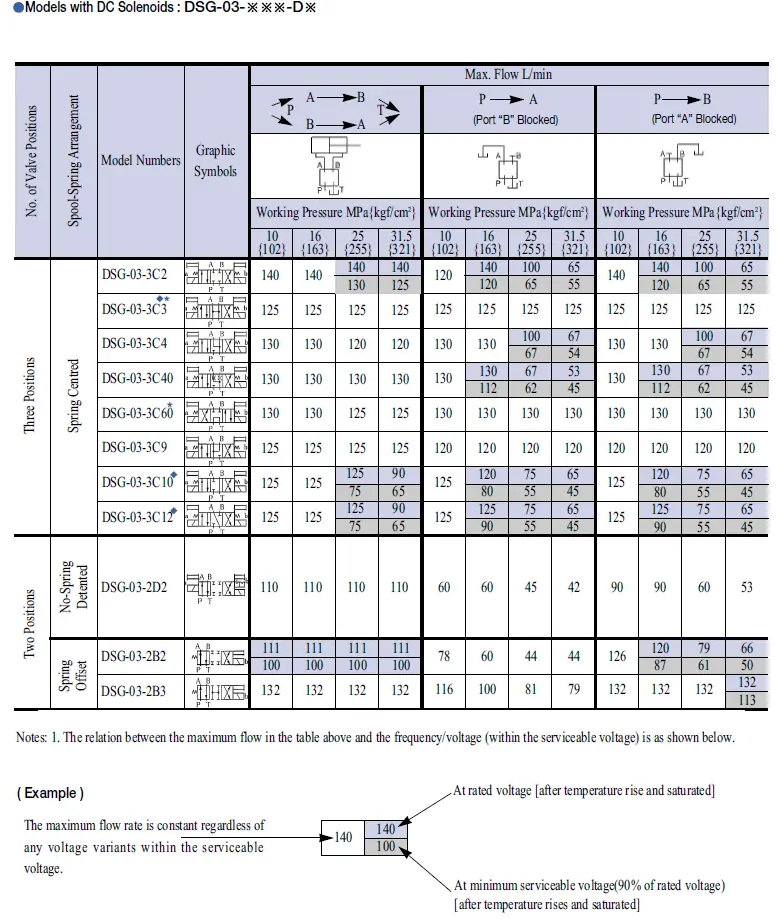

DSG-03（10 通径标准阀）

二位单头

DSG-03-2B2-D24-N、DSG-03-2B2-A220-N

DSG-03-2B3-D24-N、DSG-03-2B8-D24-N

三位双头

DSG-03-3C2-D24-N、DSG-03-3C3-D24-N

DSG-03-3C4-D24-N、DSG-03-3C5-D24-N

DSG-03-3C6-D24-N、DSG-03-3C10-D24-N

二、电液换向阀 DSHG 大流量系列

DSHG-03-2B2-E-D24-50

DSHG-03-3C2-E-D24-50

DSHG-04-3C4-E-A220-60

DSHG-06-3C6-E-D24-60

三、电液比例阀系列（注塑机专用 PQ 复合阀）

EFBG 压力流量复合比例阀

EFBG-03-60-C-51、EFBG-03-60-H-51

EFBG-03-125-C-51、EFBG-03-125-H-51

EFBG-03-160-C-51、EFBG-03-160-H-51

EFBG-06-250-C-51、EFBG-06-250-H-51

EFBG-06-320-C-51、EFBG-06-320-H-51

EDG 直动式比例溢流阀

EDG-01-C、EDG-01-H

后缀：C=0\70bar，H=0\210bar

EFBGM 改良低噪型比例阀

EFBGM-03Y-125-H-20

四、变量柱塞泵全系列

AR 小型变量柱塞泵

AR16-FR01-B-K-32、AR16-FR01-C-K-32、AR16-FR01-H-K-32

AR22-FR01-B-K-32、AR22-FR01-C-K-32、AR22-FR01-H-K-32

A 系列高压柱塞泵（31.5MPa）

A16-F-R-01、A22-F-R-01、A37-F-R-01、A56-F-R-01、A70-F-R-01、A100-F-R-01

AH 节能高压柱塞泵

AH28、AH45、AH71、AH100、AH140

PVM 柱塞泵电机一体泵

PVM8-4-01-10、PVM16-6-01-10

五、叶片泵系列

PV2R 定量高压叶片泵

单联：PV2R1-6/8/10/12/14/17/19/23、PV2R2-26/33/41/47/53、PV2R3-60/66/76/94

双联：PV2R12、PV2R13、PV2R23

VP 低压变量叶片泵

VP-08-FA1、VP-12-FA3、VP-15-FA3、VP-20-FA3、VP-30-FA3、VP-40-FA3

双联：VP20-20、VP30-30、VP40-40

六、SWG 高压齿轮泵（铝合金低噪）

SWG1 微型齿轮泵

SWG1-1.3、SWG1-2、SWG1-4.1、SWG1-6.1、SWG1-7.4

SWG2 标准齿轮泵

SWG2-4、SWG2-6、SWG2-8、SWG2-11、SWG2-14、SWG2-16、SWG2-22、SWG2-28

七、压力控制阀（溢流 / 电磁溢流 / 远程调压）

远程调压阀 DG

DG-01-B、DG-01-C、DG-01-H

DG-02-H-22

先导式溢流阀 BG

BG-03-32、BG-06-32、BG-10-32

电磁溢流阀 BSG

BSG-03-2B2-D24、BSG-03-3C2-D24

BSG-06-2B2-D24、BSG-10-2B2-D24

叠加式溢流阀 MBP/MRP

MBP-01-C-30、MRP-01-A/B/C/H-30

MRV-02-P-1/2/3、MRV-03-P-1/2/3

八、叠加阀完整系列（01/03 通径）

叠加液控单向阀 MPW

MPW-01-2-40、MPW-01-4-40

MPW-03-4-20

叠加单向节流阀 MSW

MSW-01-X-60

叠加减压阀 MRA

MRA-01-A/B/C/H-30

叠加抗衡阀 MSC

MSC-02A、MSC-03A

九、管式流量 / 单向阀

单向阀 CIT：CIT-02、CIT-03、CIT-04

节流阀 TV：TV-02、TV-03

单向节流阀 TC：TC-02、TC-03

十、液压油缸 CJT 系列

CJT35（3.5MPa 低压缸）：缸径 32~160mm

CJT70/CJT140（7/14MPa 工程缸）：缸径 32~250mm

十一、液压冷却器 AH 风冷系列

AH0608、AH1012、AH1417、AH1680

十二、型号后缀通用释义

1. D24=DC24V 线圈；A200/A220=AC 交流线圈

2. N = 标准出线；E = 外置液控

3. B/C/H = 调压区间：B 低压、C 中压、H 高压

4. 01/03 = 通径规格；50/60/51 = 设计版本

5. F/R = 泵旋转方向；L = 左旋、F = 右

成套适配说明：符合JIS标准NG4（01极小通径）微型叠加直动溢流阀，属于先导级专用压力保护元件，仅适配01通径全系叠加阀（DSG-01、MPC-01），采用M5螺栓、1.5mm专用超薄垫片，和02/03通径阀孔位、配件完全不互通。阀体为P进油口专属溢流结构，内置内泄回油无需外接油管，主打先导油路稳压、过载保护、微型回路卸荷，多用于比例阀先导控制、小型夹紧工装、低压先导泵站。全文剔除全部品牌信息，扭力、油品、维保规范和DSG-01统一对标。

一、型号逐位通用释义（行业统一无品牌定义）

• MBP：叠加式直动溢流阀，油路指向P主进油口溢流，区别于MBA（A口溢流）、MBB（B口溢流）、MBW（远程溢流）；属于直动锥阀结构，无先导阻尼孔，响应速度远快于MRV/MBW先导溢流阀，适合小流量高频泄压
• 01：公称通径NG4（1/8寸）微型叠加规格，最大溢流流量仅4L/min，严禁用于主油路溢流，仅限定先导控制油路使用；安装四孔孔距32×32mm，小于02通径54×54mm，配件零互换性
• C：弹簧调压档位代号，C档标准调压区间0.5~14MPa，适配中低压先导回路；同系列H档为7~21MPa，外形尺寸完全一致，仅弹簧刚度不同，肉眼无法区分
• 30：阀体结构设计代号，代表锥阀阀座渗氮硬化、耐疲劳强化版本，提升高频冲击下密封寿命，不改变调压范围、外形尺寸；市面同款20为标准版、30为强化耐磨版
• 隐藏默认配置：顶部旋钮锁紧调压、内置T口内泄结构、NBR丁腈密封；耐温区间-20~70℃；锥阀镜面研磨，静态内泄≤3ml/min，满足先导长时间保压需求
• 选型红线：MBP-01流量上限4L/min，超流量会直接啸叫、压力失控；01通径垫片、螺栓严禁混用02配件，强行装配油孔错位直接先导油路串压；C档弹簧不可用于14MPa以上工况，会出现弹簧塑性变形永久失效。

二、液压/安装额定参数（01通径统一对标）

• 承压参数：壳体极限耐压21MPa，长期额定连续工作压力14MPa；短时冲击耐压16MPa；稳压重复精度±0.2MPa，先导回路压力波动极小，适配精密比例先导控制
• 流量溢流参数：额定稳定溢流流量0.2~4L/min，超出4L/min锥阀偏磨、压力漂移；溢流开启压差0.12MPa，开启响应12ms，是所有叠加溢流阀中响应最快型号
• 背压限值：内置内泄汇入主T回油，T口允许最大背压≤5MPa，和DSG-01背压限值一致，背压超标会导致溢流开启压力上浮
• 安装紧固规范：4颗M5内六角螺栓，对角分两次交叉锁紧，统一扭力9±1N·m，与DSG-01完全一致；配套1.5mm一次性超薄叠加垫片，光滑面贴合阀体端面，禁止二次复用、禁止混用2mm 02垫片
• 介质清洁要求：适配VG32/VG46抗磨液压油，最优油温25~55℃；油液清洁度NAS8级，先导回路标配25μm回油滤芯；锥阀密封间隙仅1.6μm，微米级杂质即可造成永久内泄
• 工况参数：阀体自重0.62kg；空载溢流噪音≤47dB；最高允许溢流换向频次220次/分钟，适配自动化高频先导切换

三、油路工作逻辑（直动内泄专属原理）

1、系统压力低于设定值

锥阀在弹簧预紧力作用下压紧阀座，P口与内部T回油通道完全隔断，无溢流损耗。先导油泵全部流量供给下游换向阀、比例先导腔，系统压力稳定无衰减。

2、系统压力达到设定值

P口油压直接克服C档弹簧预紧力，顶开锥阀，多余先导流量直接通过阀体内部流道汇入T口回油箱。依靠锥阀开度自适应调节溢流量，维持先导压力恒定，无先导压力震荡。

3、负载压力回落复位

下游负载降低、P口油压下降，弹簧快速推动锥阀复位闭合，溢流停止。直动结构无先导阻尼滞后，复位无压力回弹，不会出现先导压力二次冲高。

四、01通径全系叠加溢流阀横向对比

五、现场标准化调压步骤

1. 先导回路完全泄压，松开顶部防松锁紧螺母，逆时针完全旋松调压螺杆，确认先导压力表归零，避免带压调压损伤锥阀密封面
2. 空载启动先导油泵，单次顺时针旋转调压螺杆1/16圈，间隔20秒等待压力稳定，01微型阀调压行程短，微调幅度需小于02通径阀
3. 设定工作压力预留0.4MPa安全余量，禁止长期14MPa满压连续运行，减缓锥阀高频磨损
4. 压力稳定后锁紧防松螺母，抵消设备震动导致的压力漂移
5. 油温升至45℃热态复测，低温油液粘度下降会小幅降压，按需微量补压即可

六、高频现场故障排查（01通径独有问题）

• 先导压力缓慢漂移：锥阀附着细微油泥、弹簧疲劳；无水酒精低压浸泡清洗锥阀，禁止高压气枪吹扫，避免杂质压入密封间隙
• 溢流尖锐啸叫：溢流流量超4L/min、T口背压超标；分流多余先导流量，疏通回油管路将背压控制在3MPa以内
• 叠加面渗油：误用02垫片、螺栓扭力不均；更换1.5mm专用垫片，对角二次复紧至9±1N·m
• 调压无压力变化：锥阀卡死常开；拆解检查阀座变形，变形后直接更换阀体，直动锥阀无法打磨修复
• 低温溢流滞后：低温油液粘度过高；0℃以下切换VG32低温抗磨液压油，空载预热2分钟再调压

七、安装维保硬性禁忌

• 流量禁忌：永久限制溢流流量≤4L/min，超出流量会快速冲蚀锥阀密封面，永久丧失稳压能力
• 配件禁忌：01/M5/1.5mm垫片整套配件与02/03通径完全不通用，外观近似严禁混用
• 弹簧禁忌：C/H档位弹簧外观尺寸一致，不可互换，C档弹簧无法承受14MPa以上油压，易断裂失效
• 泄油禁忌：本款为内置内泄，禁止私自打孔外接外泄油管，会破坏内部流道导致压力紊乱
• 叠加禁忌：禁止和02通径阀混合叠加，油孔错位会直接造成先导油窜入主油路，引发设备误动作
• 维保周期：每1200小时清洗锥阀密封面；每3000小时更换叠加垫片与O型圈，同步DSG-01先导阀统一维保换油
