SEWON 韩国MBW-02-X-30 叠加式单向节流阀 流量调速阀液压阀块专用

品牌：SEWON液压（韩国，油研互换体系）

产品覆盖：电磁换向阀、电液换向阀、比例阀、柱塞泵、叶片泵、齿轮泵、压力控制阀、叠加阀、液压油缸、风冷散热器

一、电磁换向阀 DSG 系列（板式方向阀）

DSG-01（01 通径微型阀）

二位单头

DSG-01-2B2-D24-N、DSG-01-2B2-A200-N

DSG-01-2B3-D24-N、DSG-01-2B8-D24-N

DSG-01-2D2-D24-N

三位双头

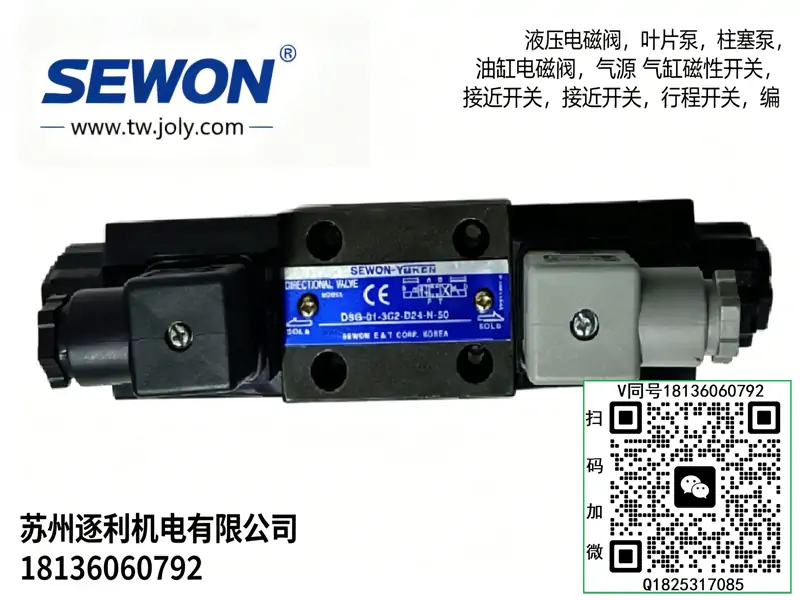

DSG-01-3C2-D24-N、DSG-01-3C3-D24-N

DSG-01-3C4-D24-N、DSG-01-3C6-D24-N

DSG-01-3C10-D24-N

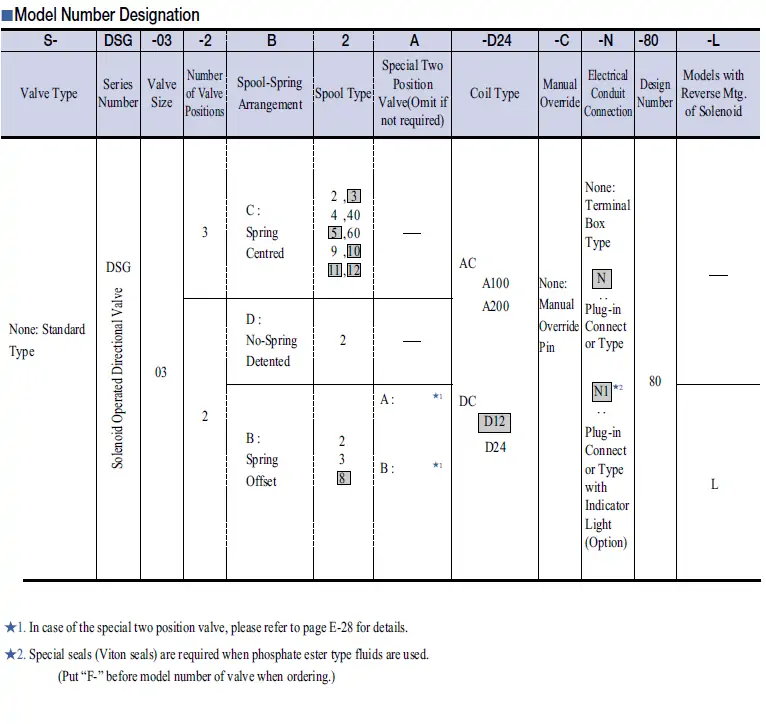

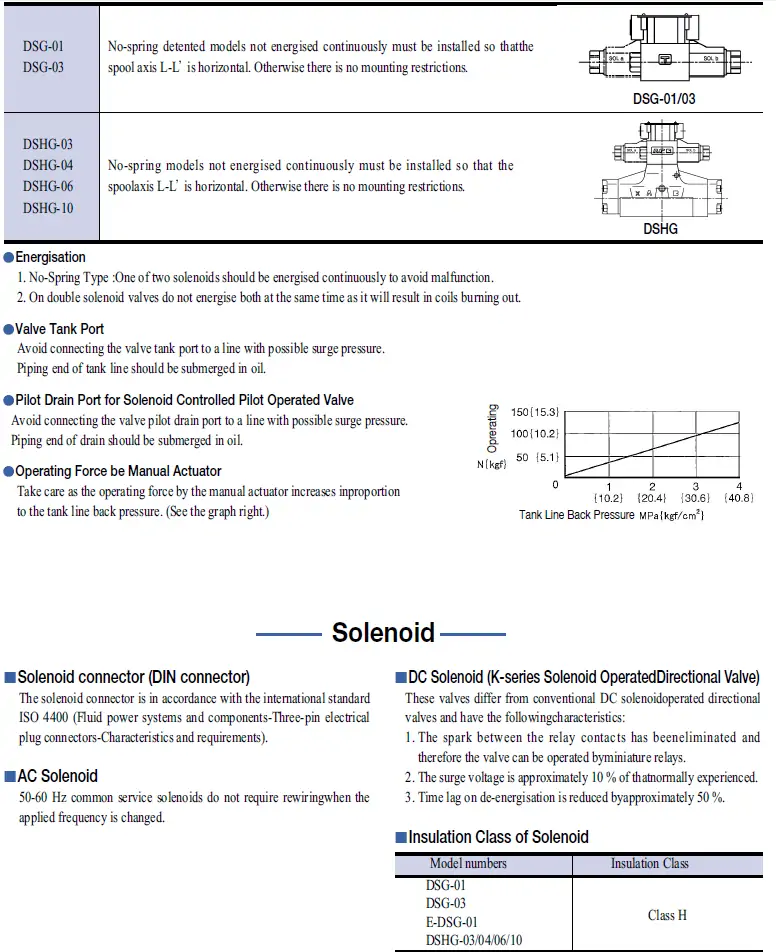

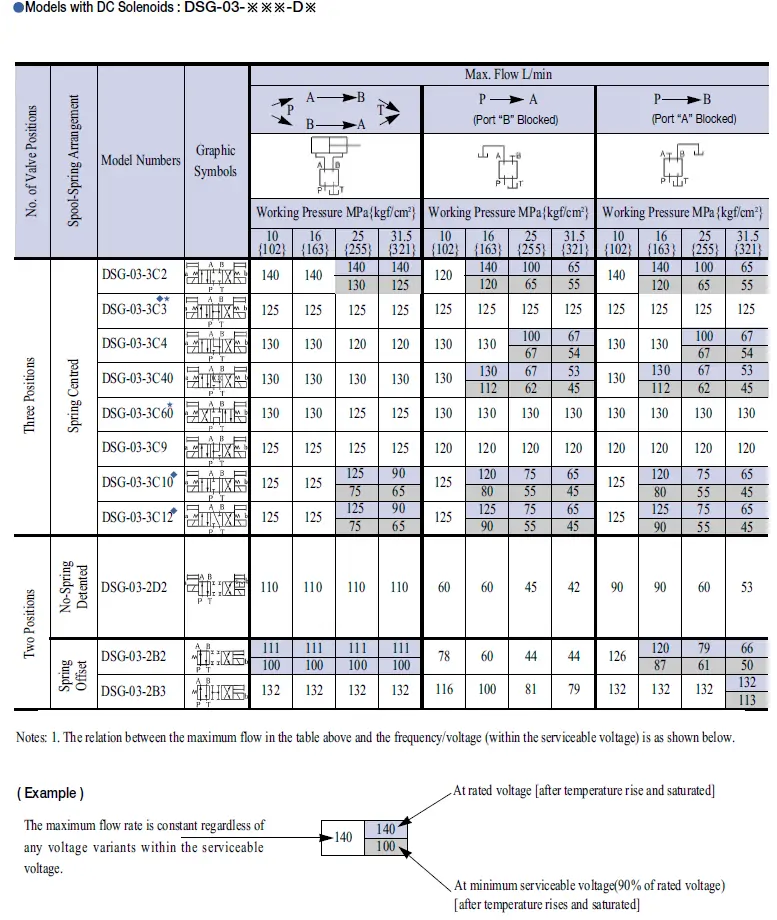

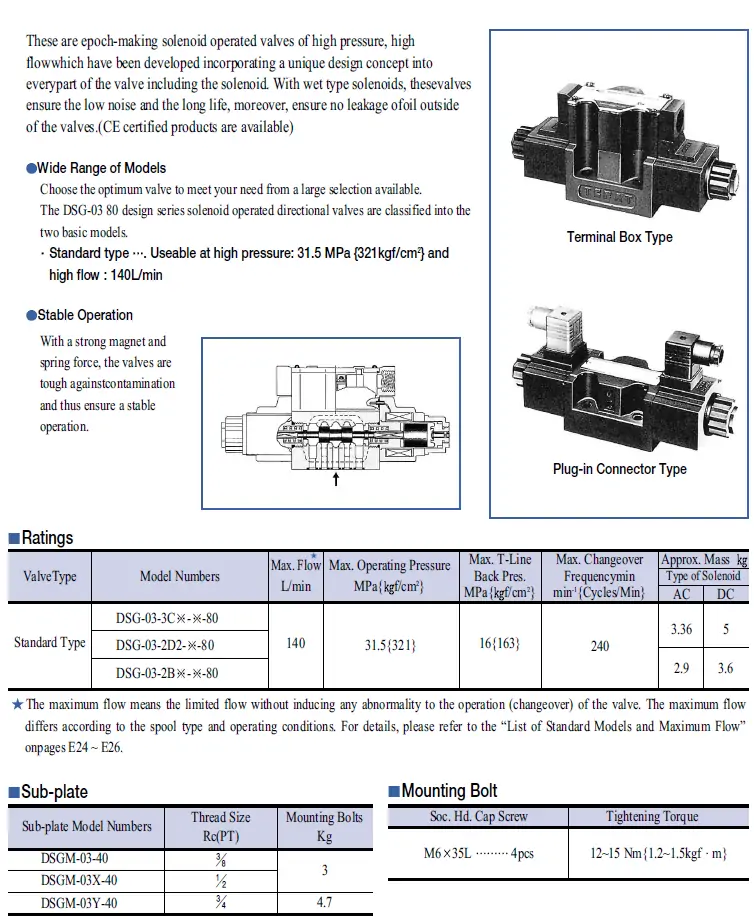

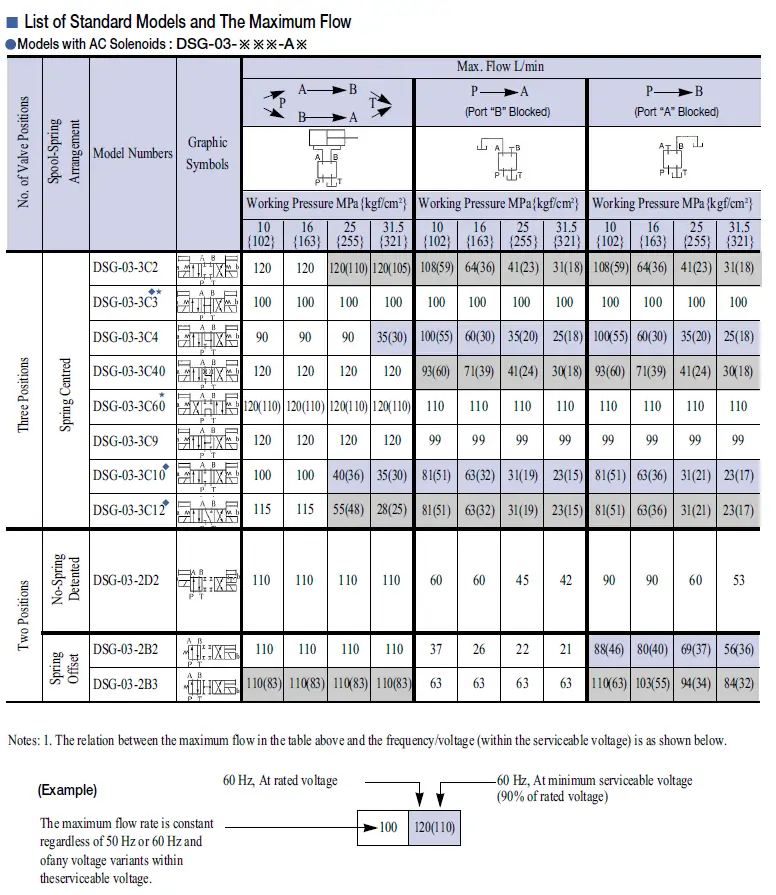

DSG-03（10 通径标准阀）

二位单头

DSG-03-2B2-D24-N、DSG-03-2B2-A220-N

DSG-03-2B3-D24-N、DSG-03-2B8-D24-N

三位双头

DSG-03-3C2-D24-N、DSG-03-3C3-D24-N

DSG-03-3C4-D24-N、DSG-03-3C5-D24-N

DSG-03-3C6-D24-N、DSG-03-3C10-D24-N

二、电液换向阀 DSHG 大流量系列

DSHG-03-2B2-E-D24-50

DSHG-03-3C2-E-D24-50

DSHG-04-3C4-E-A220-60

DSHG-06-3C6-E-D24-60

三、电液比例阀系列（注塑机专用 PQ 复合阀）

EFBG 压力流量复合比例阀

EFBG-03-60-C-51、EFBG-03-60-H-51

EFBG-03-125-C-51、EFBG-03-125-H-51

EFBG-03-160-C-51、EFBG-03-160-H-51

EFBG-06-250-C-51、EFBG-06-250-H-51

EFBG-06-320-C-51、EFBG-06-320-H-51

EDG 直动式比例溢流阀

EDG-01-C、EDG-01-H

后缀：C=0\70bar，H=0\210bar

EFBGM 改良低噪型比例阀

EFBGM-03Y-125-H-20

四、变量柱塞泵全系列

AR 小型变量柱塞泵

AR16-FR01-B-K-32、AR16-FR01-C-K-32、AR16-FR01-H-K-32

AR22-FR01-B-K-32、AR22-FR01-C-K-32、AR22-FR01-H-K-32

A 系列高压柱塞泵（31.5MPa）

A16-F-R-01、A22-F-R-01、A37-F-R-01、A56-F-R-01、A70-F-R-01、A100-F-R-01

AH 节能高压柱塞泵

AH28、AH45、AH71、AH100、AH140

PVM 柱塞泵电机一体泵

PVM8-4-01-10、PVM16-6-01-10

五、叶片泵系列

PV2R 定量高压叶片泵

单联：PV2R1-6/8/10/12/14/17/19/23、PV2R2-26/33/41/47/53、PV2R3-60/66/76/94

双联：PV2R12、PV2R13、PV2R23

VP 低压变量叶片泵

VP-08-FA1、VP-12-FA3、VP-15-FA3、VP-20-FA3、VP-30-FA3、VP-40-FA3

双联：VP20-20、VP30-30、VP40-40

六、SWG 高压齿轮泵（铝合金低噪）

SWG1 微型齿轮泵

SWG1-1.3、SWG1-2、SWG1-4.1、SWG1-6.1、SWG1-7.4

SWG2 标准齿轮泵

SWG2-4、SWG2-6、SWG2-8、SWG2-11、SWG2-14、SWG2-16、SWG2-22、SWG2-28

七、压力控制阀（溢流 / 电磁溢流 / 远程调压）

远程调压阀 DG

DG-01-B、DG-01-C、DG-01-H

DG-02-H-22

先导式溢流阀 BG

BG-03-32、BG-06-32、BG-10-32

电磁溢流阀 BSG

BSG-03-2B2-D24、BSG-03-3C2-D24

BSG-06-2B2-D24、BSG-10-2B2-D24

叠加式溢流阀 MBP/MRP

MBP-01-C-30、MRP-01-A/B/C/H-30

MRV-02-P-1/2/3、MRV-03-P-1/2/3

八、叠加阀完整系列（01/03 通径）

叠加液控单向阀 MPW

MPW-01-2-40、MPW-01-4-40

MPW-03-4-20

叠加单向节流阀 MSW

MSW-01-X-60

叠加减压阀 MRA

MRA-01-A/B/C/H-30

叠加抗衡阀 MSC

MSC-02A、MSC-03A

九、管式流量 / 单向阀

单向阀 CIT：CIT-02、CIT-03、CIT-04

节流阀 TV：TV-02、TV-03

单向节流阀 TC：TC-02、TC-03

十、液压油缸 CJT 系列

CJT35（3.5MPa 低压缸）：缸径 32~160mm

CJT70/CJT140（7/14MPa 工程缸）：缸径 32~250mm

十一、液压冷却器 AH 风冷系列

AH0608、AH1012、AH1417、AH1680

十二、型号后缀通用释义

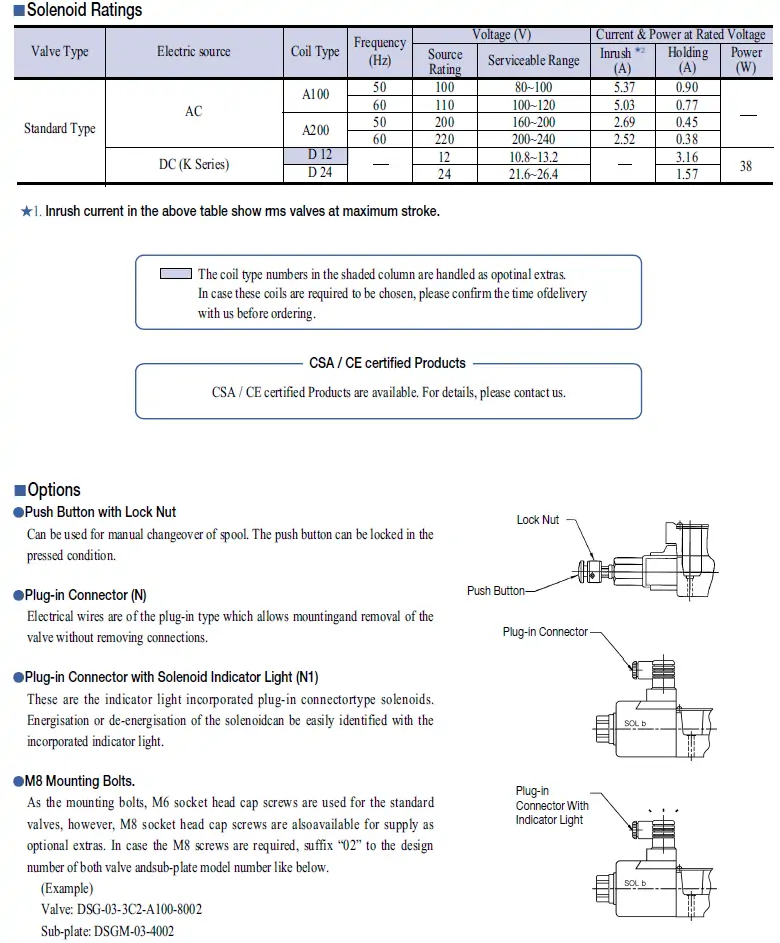

1. D24=DC24V 线圈；A200/A220=AC 交流线圈

2. N = 标准出线；E = 外置液控

3. B/C/H = 调压区间：B 低压、C 中压、H 高压

4. 01/03 = 通径规格；50/60/51 = 设计版本

5. F/R = 泵旋转方向；L = 左旋、F = 右

成套适配说明：符合ISO4401-03标准NG6（02通径）小型叠加远程先导溢流阀，属于辅助调压元件，和DSG-02、MTC-02、MPC-02、MRV-02全系02通径叠加阀、四孔底座、M6螺栓、2mm叠加垫片100%通用互换，无法和01/03通径混用。区别于MRV主溢流阀，MBW仅作为远程调压、卸荷、二级压力切换使用，不直接承载系统主油路大流量溢流；本款为外置独立泄油、30MPa超高压弹簧配置，适配高压夹具、高压冲压、保压回路，全文剔除全部品牌信息，安装扭力、油品、维保标准和所有02通径阀统一对标。

一、型号逐位通用释义

• MBW：叠加式远程先导溢流阀（远程调压专用），阀芯为小型直动锥阀结构，流量极小，仅流通先导泄油，不做主油路溢流；和MRV叠加主溢流阀结构分工明确，MRV控主压、MBW控远程调压/卸荷
• 02：公称通径NG6，标准四孔叠加安装孔位，额定先导溢流流量仅3L/min，严禁用于主油路溢流，叠加阀组堆叠上限5层，多层堆叠易出现先导背压干扰
• X：外置独立外泄结构，阀体自带单独外泄油口，先导泄油不汇入阀体内部T回油通道，必须单独接管回油箱，不受主回油背压影响，适配高背压回油系统
• 30：弹簧调压档位代号，代表最高调压范围3.0~30.0MPa，属于02通径全系溢流阀最高压力弹簧；对比常规21MPa弹簧，阀体锥阀、阀座做渗氮硬化处理，耐受高压冲击，适配30MPa以内高压液压系统
• 隐藏默认配置：顶部旋钮带防松锁紧螺母，防止设备震动压力漂移；NBR丁腈密封，耐温区间-20~70℃；锥阀密封面镜面研磨，静态内泄极低，适合长时间保压工况
• 选型红线：MBW绝对不能替代MRV-02做主油路溢流，通流能力不足会直接导致系统超压爆管；X外泄型严禁封堵外泄口、严禁并入主回油管，会直接造成调压失效、压力持续飙升；30MPa高压弹簧不可替换为低压弹簧，弹簧外形一致刚度不同，互换会引发压力震荡。

二、液压/安装额定参数（02通径统一对标）

• 承压参数：壳体极限耐压35MPa，长期额定最高工作压力30MPa；稳压重复精度±0.25MPa，满载24h保压压降≤0.1MPa；锥阀密封可承受短时33MPa冲击压力
• 流量参数：额定先导溢流流量0.5~3L/min，超出3L/min会出现调压抖动、啸叫；先导开启压差0.15MPa，开启响应时间18ms，调压响应速度快于MRV主溢流阀
• 背压限值：X外泄口允许最大背压≤0.1MPa（近乎零背压）；主油路T口背压无限制，完全隔离主回油压力干扰，这是X型和内置T泄油款最大区别
• 安装紧固规范：4颗M6内六角螺栓，对角分两次交叉锁紧，统一扭力13±1N·m，和全部02通径阀扭力一致；标配2mm超薄一次性叠加垫片，光滑面贴合阀体，禁止重复使用、禁止混用03垫片
• 介质清洁要求：适配VG32/VG46抗磨液压油，最优油温28~55℃；强制油液清洁度NAS7级，高压侧配置10μm精密滤芯；锥阀密封间隙仅1.8μm，微小铁屑即可造成永久内泄
• 工况参数：阀体自重0.95kg；空载调压噪音≤48dB；适配最高换向频次180次/分钟，适合高频远程压力切换

三、MBW-02-X-30工作原理与油路逻辑

1、常规远程稳压工况

MBW通过叠加阀体内部远程控制油道，连通系统MRV主溢流阀远程遥控口，通过旋钮调节弹簧预紧力，控制远程先导泄油量。通过改变主溢流阀先导腔压力，间接改变系统整体主压力，实现远距离、精细化调压，调压精度高于直接调节MRV主阀。

2、远程卸荷工况

将MBW调压旋钮完全旋松，远程控制油路直接通过MBW外泄口卸压，MRV主溢流阀完全开启，系统油泵空载卸荷，电机功耗下降60%以上；外泄油液独立回油箱，不受多路阀合流回油背压影响，卸荷无滞后。

3、二级压力切换工况

搭配二位二通电磁阀切换MBW通断，实现设备高低压自动切换：工件进给低压、工件夹紧高压，无需人工现场调节主溢流阀，适配自动化流水线。

四、MBW全系后缀&弹簧规格对比

五、现场标准化安装与调压步骤

1. 管路单独布设：X外泄口使用DN6耐油软管，管口伸入油箱液面上方、远离吸油口，管路长度≤1.2m，禁止弯折、打结
2. 系统泄压归零：松开MBW锁紧螺母，逆时针完全旋松调压螺杆，同时旋松MRV主溢流阀，确认系统压力表归零
3. 分级升压：先调节MRV主阀至系统上限压力，再微调MBW远程阀，单次旋转1/12圈，间隔25秒等待压力稳定，避免升压过快冲击压力表
4. 余量预留：实际工作压力预留0.8MPa安全余量，禁止长期满30MPa连续运行，减缓锥阀磨损
5. 热态复检：连续带载运行1小时，油温升至50℃后复测压力，油液粘度下降会小幅降压，按需微调补压后锁紧螺母

六、高频现场故障排查

• 压力无法调低：外泄管路堵塞、锥阀卡滞闭合；疏通外泄软管，无水酒精浸泡清洗锥阀阀座，禁止砂纸打磨镜面密封面
• 压力周期性跳动啸叫：外泄管路憋气、管路过长；缩短外泄管路，保证管路全程向下倾斜，杜绝空气淤积
• 叠加面渗油：垫片复用、螺栓扭力不均；更换全新2mm叠加垫片，对角二次复紧至13±1N·m
• 静止保压缓慢泄压：锥阀镜面粘附细微杂质；拆解超声波清洗，杂质划伤镜面后直接更换阀体，无法修复
• 远程调压无反应：叠加阀体内部远程油道堵塞；拆解整体叠加阀组，清洗内部细小远程控制油道

七、安装维保硬性禁忌

• 功能混用禁忌：严禁MBW替代MRV做主溢流，极小通流会导致系统过载无溢流保护，引发设备爆管事故
• 外泄管路禁忌：X型外泄口零容错，封堵、并入主回油、背压超标任意一项，都会直接调压失灵
• 弹簧混用禁忌：30MPa高压弹簧外观和21MPa弹簧完全一致，不可互换，低压弹簧无法顶住高压，会直接永久形变失效
• 叠加位置禁忌：MBW不可放置在节流阀、单向阀上层，上层取压偏移会导致调压滞后、压力漂移
• 维保周期：每1500小时清洗锥阀及远程油道；每3500小时更换叠加垫片，和02通径全系阀同步换油、更换滤芯
• 油温禁忌：油温长期超过65℃会加速高压密封老化，出现外泄口微量渗油，需加装冷却系统控温
