SEWON 韩国 SEWON-YUKEN DSHG-03-2B2-E-A200 大流量电液换向阀重型液压系统阀

品牌：SEWON液压（韩国，油研互换体系）

产品覆盖：电磁换向阀、电液换向阀、比例阀、柱塞泵、叶片泵、齿轮泵、压力控制阀、叠加阀、液压油缸、风冷散热器

一、电磁换向阀 DSG 系列（板式方向阀）

DSG-01（01 通径微型阀）

二位单头

DSG-01-2B2-D24-N、DSG-01-2B2-A200-N

DSG-01-2B3-D24-N、DSG-01-2B8-D24-N

DSG-01-2D2-D24-N

三位双头

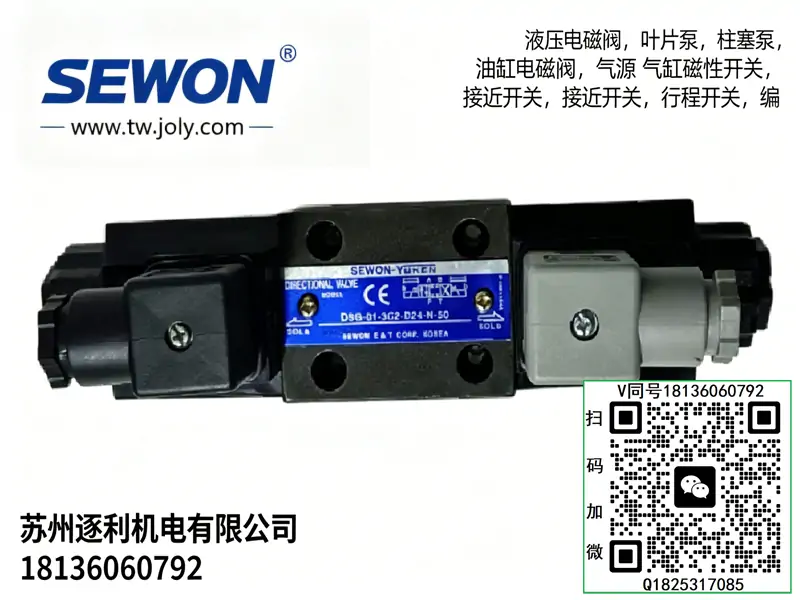

DSG-01-3C2-D24-N、DSG-01-3C3-D24-N

DSG-01-3C4-D24-N、DSG-01-3C6-D24-N

DSG-01-3C10-D24-N

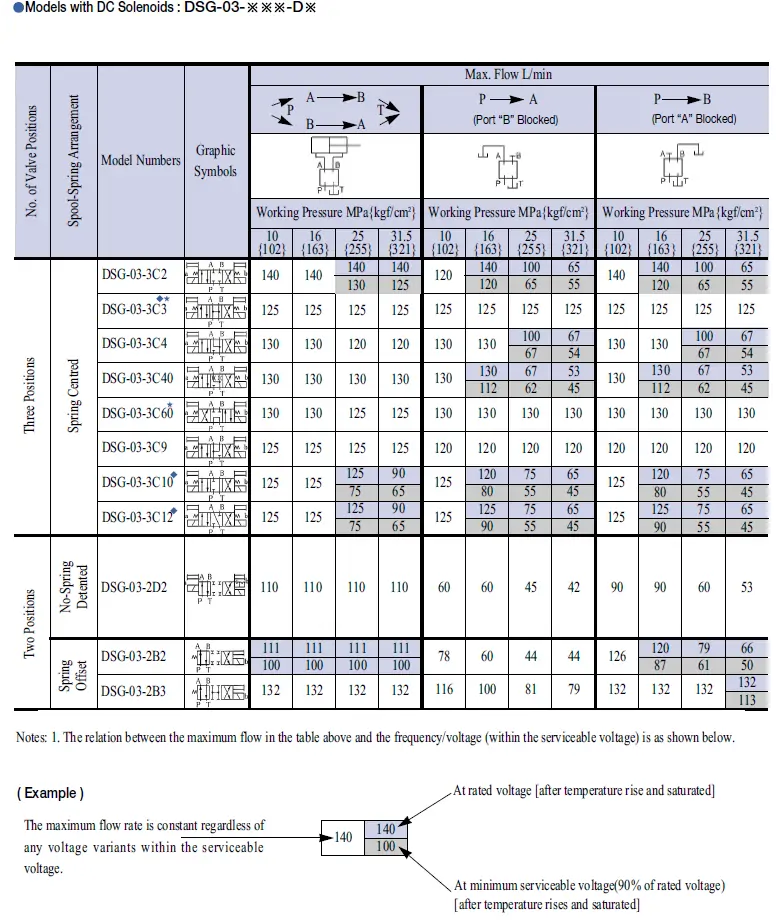

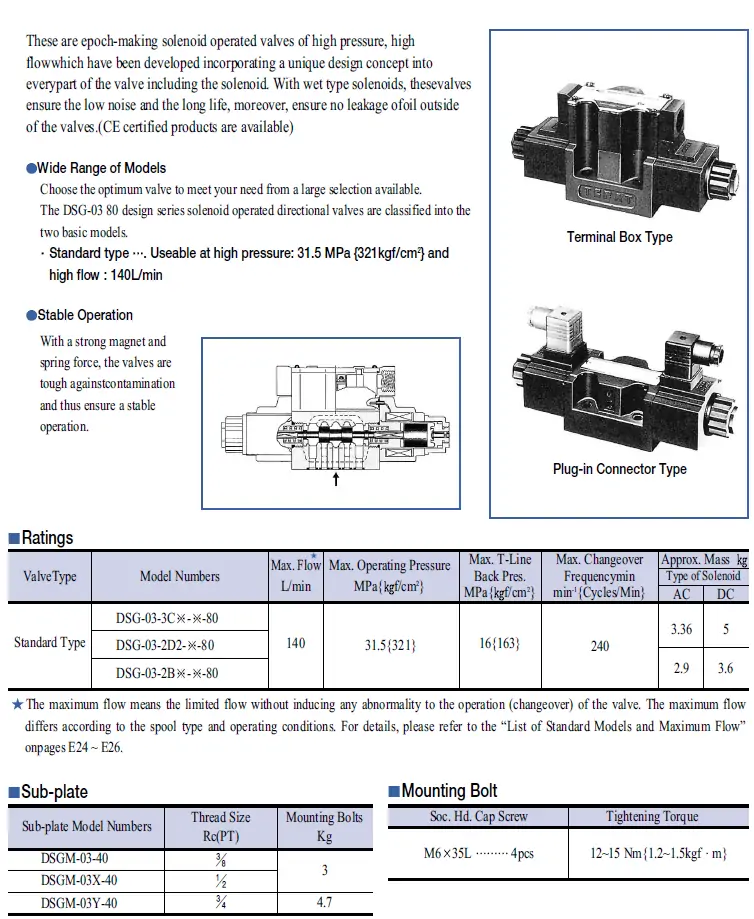

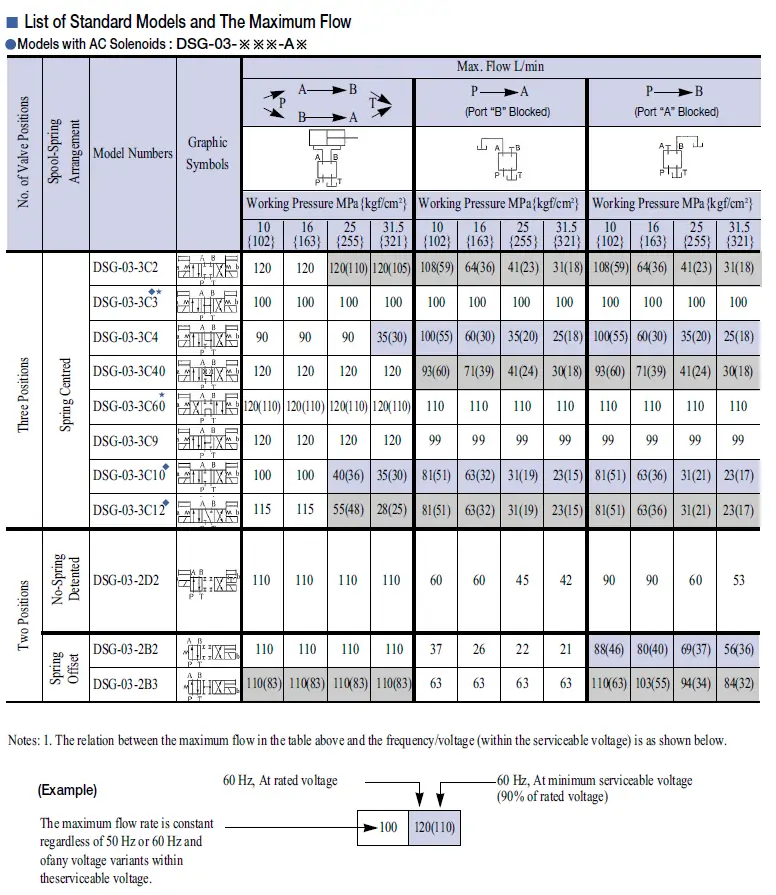

DSG-03（10 通径标准阀）

二位单头

DSG-03-2B2-D24-N、DSG-03-2B2-A220-N

DSG-03-2B3-D24-N、DSG-03-2B8-D24-N

三位双头

DSG-03-3C2-D24-N、DSG-03-3C3-D24-N

DSG-03-3C4-D24-N、DSG-03-3C5-D24-N

DSG-03-3C6-D24-N、DSG-03-3C10-D24-N

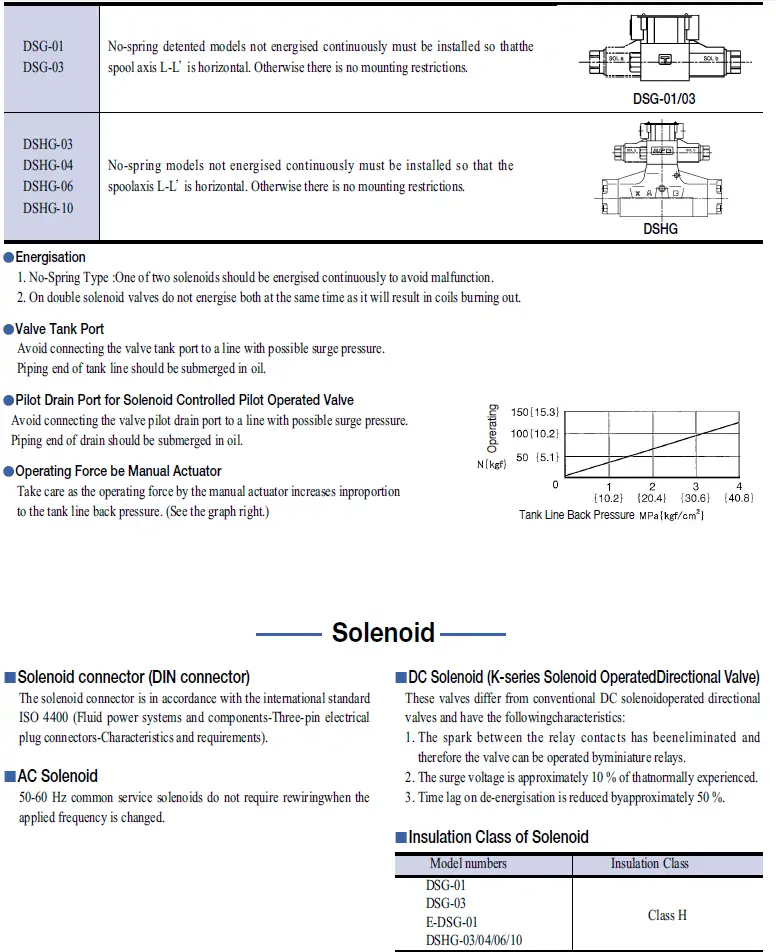

二、电液换向阀 DSHG 大流量系列

DSHG-03-2B2-E-D24-50

DSHG-03-3C2-E-D24-50

DSHG-04-3C4-E-A220-60

DSHG-06-3C6-E-D24-60

三、电液比例阀系列（注塑机专用 PQ 复合阀）

EFBG 压力流量复合比例阀

EFBG-03-60-C-51、EFBG-03-60-H-51

EFBG-03-125-C-51、EFBG-03-125-H-51

EFBG-03-160-C-51、EFBG-03-160-H-51

EFBG-06-250-C-51、EFBG-06-250-H-51

EFBG-06-320-C-51、EFBG-06-320-H-51

EDG 直动式比例溢流阀

EDG-01-C、EDG-01-H

后缀：C=0\70bar，H=0\210bar

EFBGM 改良低噪型比例阀

EFBGM-03Y-125-H-20

四、变量柱塞泵全系列

AR 小型变量柱塞泵

AR16-FR01-B-K-32、AR16-FR01-C-K-32、AR16-FR01-H-K-32

AR22-FR01-B-K-32、AR22-FR01-C-K-32、AR22-FR01-H-K-32

A 系列高压柱塞泵（31.5MPa）

A16-F-R-01、A22-F-R-01、A37-F-R-01、A56-F-R-01、A70-F-R-01、A100-F-R-01

AH 节能高压柱塞泵

AH28、AH45、AH71、AH100、AH140

PVM 柱塞泵电机一体泵

PVM8-4-01-10、PVM16-6-01-10

五、叶片泵系列

PV2R 定量高压叶片泵

单联：PV2R1-6/8/10/12/14/17/19/23、PV2R2-26/33/41/47/53、PV2R3-60/66/76/94

双联：PV2R12、PV2R13、PV2R23

VP 低压变量叶片泵

VP-08-FA1、VP-12-FA3、VP-15-FA3、VP-20-FA3、VP-30-FA3、VP-40-FA3

双联：VP20-20、VP30-30、VP40-40

六、SWG 高压齿轮泵（铝合金低噪）

SWG1 微型齿轮泵

SWG1-1.3、SWG1-2、SWG1-4.1、SWG1-6.1、SWG1-7.4

SWG2 标准齿轮泵

SWG2-4、SWG2-6、SWG2-8、SWG2-11、SWG2-14、SWG2-16、SWG2-22、SWG2-28

七、压力控制阀（溢流 / 电磁溢流 / 远程调压）

远程调压阀 DG

DG-01-B、DG-01-C、DG-01-H

DG-02-H-22

先导式溢流阀 BG

BG-03-32、BG-06-32、BG-10-32

电磁溢流阀 BSG

BSG-03-2B2-D24、BSG-03-3C2-D24

BSG-06-2B2-D24、BSG-10-2B2-D24

叠加式溢流阀 MBP/MRP

MBP-01-C-30、MRP-01-A/B/C/H-30

MRV-02-P-1/2/3、MRV-03-P-1/2/3

八、叠加阀完整系列（01/03 通径）

叠加液控单向阀 MPW

MPW-01-2-40、MPW-01-4-40

MPW-03-4-20

叠加单向节流阀 MSW

MSW-01-X-60

叠加减压阀 MRA

MRA-01-A/B/C/H-30

叠加抗衡阀 MSC

MSC-02A、MSC-03A

九、管式流量 / 单向阀

单向阀 CIT：CIT-02、CIT-03、CIT-04

节流阀 TV：TV-02、TV-03

单向节流阀 TC：TC-02、TC-03

十、液压油缸 CJT 系列

CJT35（3.5MPa 低压缸）：缸径 32~160mm

CJT70/CJT140（7/14MPa 工程缸）：缸径 32~250mm

十一、液压冷却器 AH 风冷系列

AH0608、AH1012、AH1417、AH1680

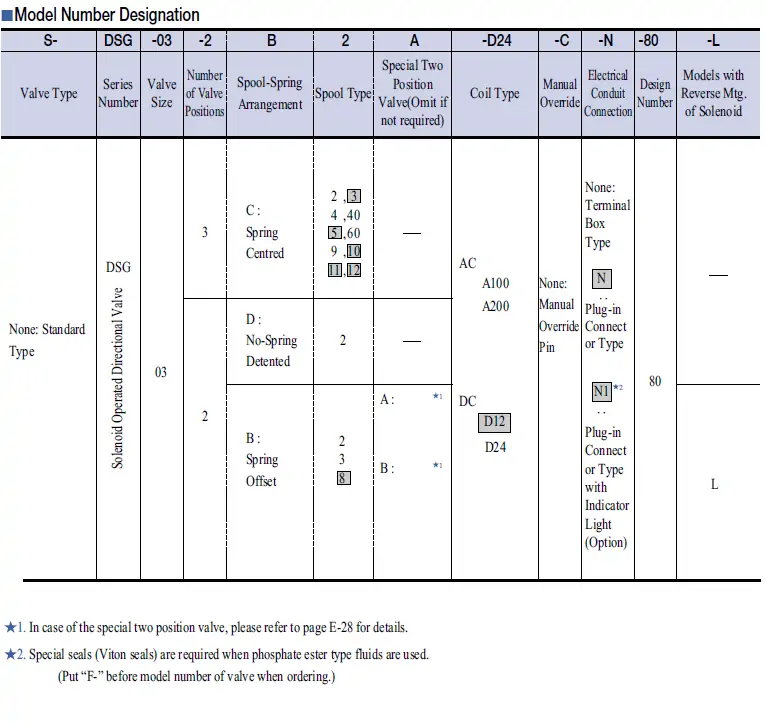

十二、型号后缀通用释义

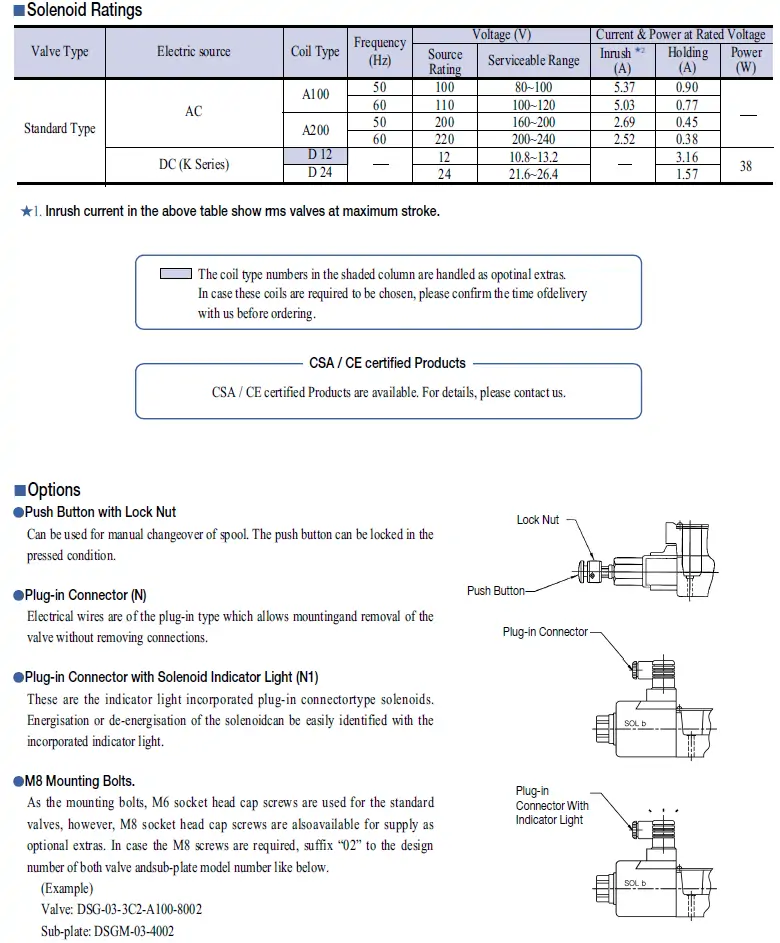

1. D24=DC24V 线圈；A200/A220=AC 交流线圈

2. N = 标准出线；E = 外置液控

3. B/C/H = 调压区间：B 低压、C 中压、H 高压

4. 01/03 = 通径规格；50/60/51 = 设计版本

5. F/R = 泵旋转方向；L = 左旋、F = 右

成套适配说明：符合ISO4401-05标准NG10（03通径）板式先导式电液换向阀，由上部DSG-01先导电磁阀+下部主滑阀集成一体，属于中流量主油路换向元件。可与全系03通径叠加阀、板式底座、M8固定螺栓、专用密封垫片通用互换，和01/02/04通径阀完全不互通。本款为**单头弹簧复位、内控外泄、AC200V交流线圈**配置，适配注塑机、油压切边机、液压冲床中流量主油路，适合长时间间歇换向工况，全文无任何品牌参数，安装扭力、油品、维保周期与03通径全系阀统一对标。

一、型号逐位通用释义

• DSHG：先导式电液换向阀，依靠先导小油压推动大通径主阀芯换向，区别DSG直动电磁阀，输出推力大、可支持120L/min大流量换向，无直动阀阀芯卡死缺陷
• 03：公称通径NG10（Cetop5），标准四孔板式安装基面，额定稳定通流80L/min，瞬时峰值95L/min，适配DN20进出油路，是中小型液压站主流主换向通径
• 2B2：二位四通单弹簧复位阀芯机能（常闭常态） 线圈断电（常态）：P口封闭、A-T互通、B口封闭；油泵保压，油缸无杆腔锁止，有杆腔直接回油卸荷线圈得电换向：P-A互通、B-T互通；高压油进入油缸无杆腔，油缸伸出做功
• E：内控外泄控制油路（本款核心后缀） 内控：先导控制油取自阀体自身P主油路，无需外接独立先导油泵，简化管路外泄：先导阀内部泄油不汇入主回油T口，单独通过阀体侧面外泄口单独回油箱，杜绝主回油背压干扰先导换向
• A200：AC200V 50Hz工频交流线圈，日系非标工业电压，电压波动允许±10%（180~220V）；无内置续流二极管，采用线圈涡流灭弧，适配车间工频市电，严禁混用AC220V线圈
• 隐藏默认配置：湿式先导电磁铁、插头接线、IP65防护；NBR丁腈密封，耐温-15~70℃；主阀芯自带两端缓冲阻尼，弱化大流量换向冲击
• 选型红线：E内控外泄严禁封堵外泄口，封堵直接导致先导背压超标、阀芯无法复位；2B2为断电复位，不可替代2B3常开阀芯；AC200与AC220线圈绕组匝数不同，外观完全一致，通电互换直接吸力不足、线圈过热烧毁。

二、液压/电气/安装额定参数（03通径统一对标）

• 承压参数：壳体极限耐压31.5MPa，长期额定工作压力25MPa；先导油路最低启动压力0.6MPa，内控模式下系统空载压力必须≥0.6MPa，否则无法换向；外泄口允许最大背压≤0.15MPa，几乎零背压要求
• 流量压降参数：额定80L/min工况下P-A压降0.42MPa，B-T回油压降0.3MPa；常态中位内泄≤12ml/min，保压密封性优异；超出95L/min会出现主阀芯换向滞后、管路啸叫
• AC200V线圈电气参数：单线圈额定视在功率45VA，吸合启动电流1.4A，保持电流0.5A；H级绝缘耐温150℃；交流湿式线圈单次连续通电上限8分钟，禁止24h长时通电，避免绝缘老化击穿
• 换向响应指标：得电换向响应55ms，弹簧复位48ms；最高允许换向频次90次/分钟，低于直流线圈，适配低频间歇换向设备
• 安装紧固规范：4颗M8内六角螺栓，对角分两次交叉锁紧，统一扭力24±2N·m，和MTCV-03-W完全一致；03通径专用3mm加厚密封垫片，一次性使用，禁止复用、禁止混用02垫片
• 介质清洁要求：适配VG32/VG46抗磨液压油，最优油温30~58℃；油液清洁度NAS7级，高压侧配备10μm精密滤芯；先导阻尼孔直径0.9mm，极易被细微油泥堵塞
• 工况噪音：带缓冲阀芯额定工况噪音≤57dB，大流量换向无剧烈水锤震动

三、2B2+E油路完整动作逻辑

1、线圈断电常态（2B2常闭）

先导电磁铁无吸力，主阀芯在右侧复位弹簧作用下处于初始工位，P进油口封闭，系统油泵保持保压；A腔连通主回油T口，油缸无杆腔自动卸荷，B腔封闭锁住有杆腔；先导阀内部残余泄油通过侧面外泄口直接排回油箱，不受主回油管路背压影响。

2、线圈得电换向动作

上部AC200V先导电磁铁动作，切换内控先导油路，从主油路P口取高压先导油，推动主阀芯向左位移；主油路切换为P通A、B通T，油缸无杆腔进油伸出，有杆腔回油。先导泄油全程独立外泄，不汇入主回油，避免多路合流回油造成换向失灵。

3、断电弹簧复位

先导线圈断电，先导油压快速通过外泄口泄压，主阀芯依靠单侧弹簧自动复位至初始工位，油路切回常态，复位速度不受主回油背压限制，适配多路阀并联回油工况。

四、DSHG-03控制后缀横向对比

五、AC200V接线与外泄管路调试步骤

1. 接线规范：双芯插头零火线无极性，无需区分正反；线路线径≥1.0mm²，回路压降控制在8V以内，压降过大会导致先导吸力不足
2. 外泄管路安装：外泄口单独使用DN6软管直通油箱液面以上，严禁并入主回油管、严禁封堵，管路长度不超过1.5m
3. 先导压力核验：空载启动油泵，确认系统压力≥0.6MPa，压力不足需加装单向保压阀补足内控先导压力
4. 空载排气：往复通断换向25次，排空先导腔、主阀芯腔空气，消除换向卡顿、压力抖动
5. 温升核验：单次通电8分钟停机冷却2分钟，连续循环5次，线圈外壳温升≤32℃为合格

六、现场高频故障排查

• 得电不换向：内控先导阻尼孔油泥堵塞、系统空载压力不足0.6MPa；酒精低压冲洗阻尼孔，禁止高压气吹扩孔，加装低压保压阀
• 断电无法复位：外泄管路弯折堵塞、外泄背压超标；疏通外泄软管，保证外泄无阻力，杜绝管路折弯憋气
• 线圈异响震动：输入电压偏差超过±10%、线路虚接；复测输入端电压，紧固接线端子，禁止用AC220V替代
• 阀体端面渗油：垫片混用02规格、螺栓扭力不均；更换03专用3mm垫片，对角二次复紧扭力
• 换向冲击过大：阀芯缓冲阻尼堵塞；拆解清洗主阀芯两端缓冲节流槽，恢复缓冲功能

七、安装维保硬性禁忌

• 管路禁忌：外泄口绝对禁止封堵、合流主回油，背压超过0.15MPa直接导致主阀芯永久卡滞
• 电压禁忌：AC200V与AC220V不可互换，电压差值20V会造成吸力不足、线圈过热烧毁，无维修价值
• 通径禁忌：03通径阀与02/04通径底座、螺栓、垫片零互换性，外观相似油孔错位，混用直接油路串压爆管
• 通电时长禁忌：交流先导线圈严禁长时间连续通电，最长8分钟必须间歇冷却，防止绝缘层碳化短路
• 维保周期：每1600小时清洗先导阻尼孔与主阀芯；每3200小时更换密封垫片、插头密封圈，和MTCV-03同步系统换油、滤芯更换
• 背压禁忌：主回油T口背压允许≤8MPa，但外泄侧零背压，二者要求独立，不能混为一谈
