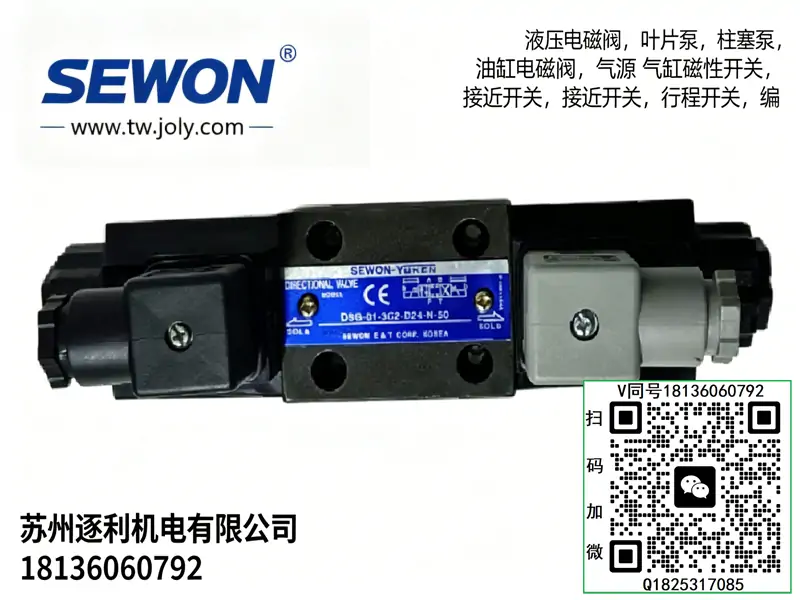

SEWON 韩国DSG-01-3C2-D24-N 电磁换向阀 6 通径三位四通液压电磁阀

品牌：SEWON液压（韩国，油研互换体系）

产品覆盖：电磁换向阀、电液换向阀、比例阀、柱塞泵、叶片泵、齿轮泵、压力控制阀、叠加阀、液压油缸、风冷散热器

一、电磁换向阀 DSG 系列（板式方向阀）

DSG-01（01 通径微型阀）

二位单头

DSG-01-2B2-D24-N、DSG-01-2B2-A200-N

DSG-01-2B3-D24-N、DSG-01-2B8-D24-N

DSG-01-2D2-D24-N

三位双头

DSG-01-3C2-D24-N、DSG-01-3C3-D24-N

DSG-01-3C4-D24-N、DSG-01-3C6-D24-N

DSG-01-3C10-D24-N

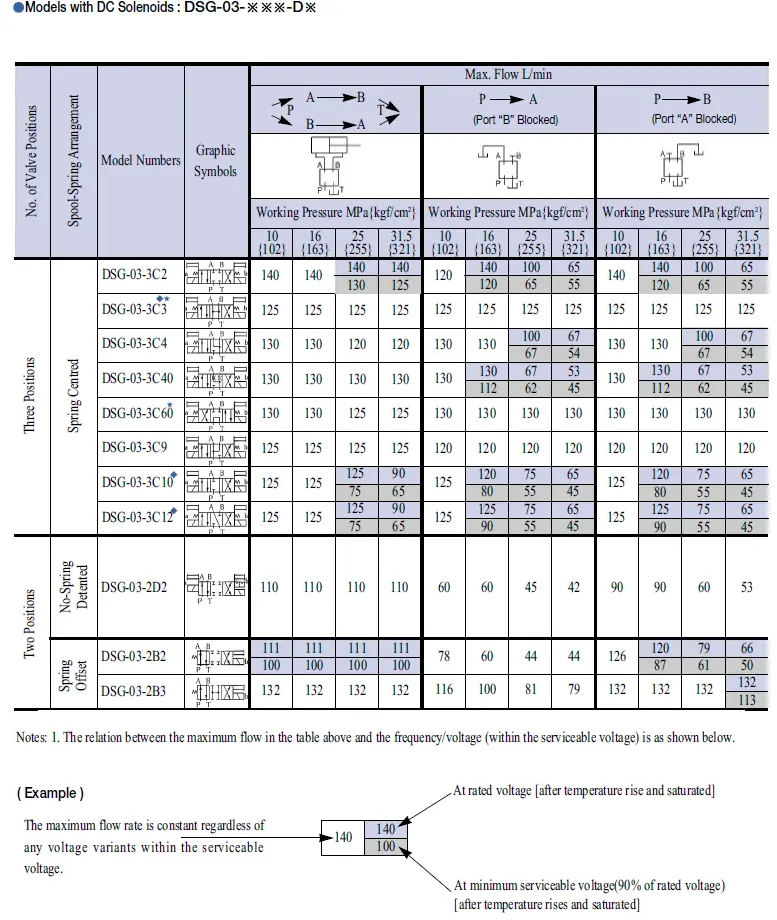

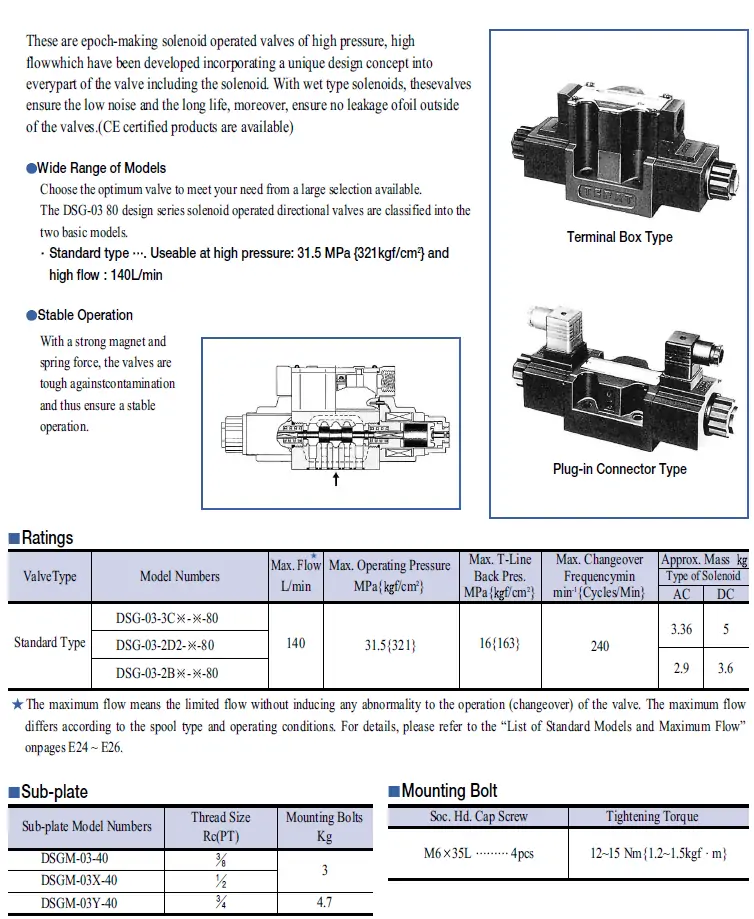

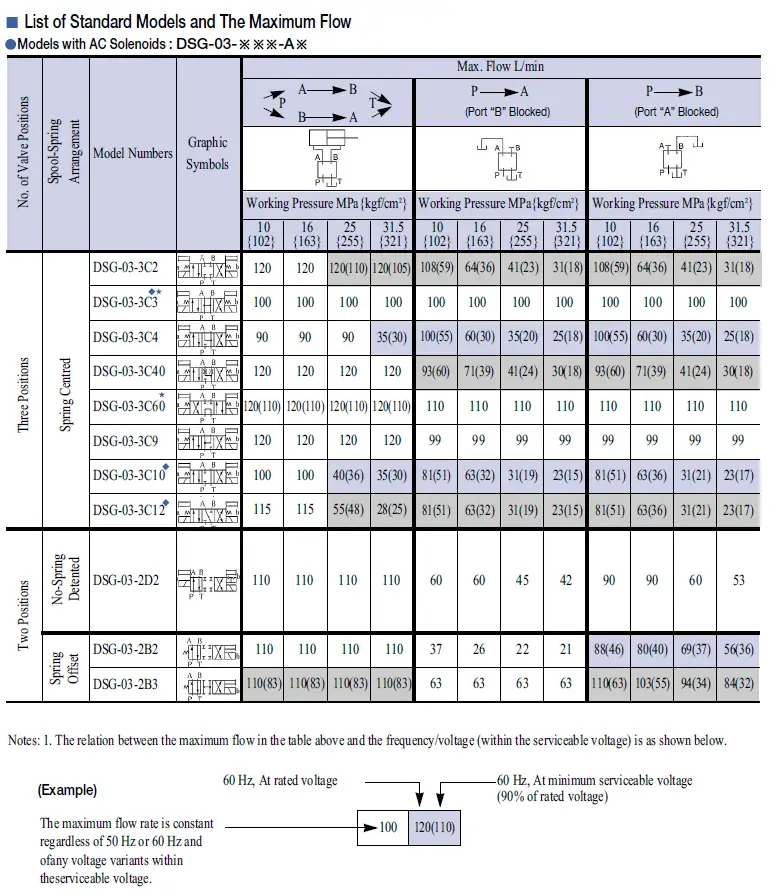

DSG-03（10 通径标准阀）

二位单头

DSG-03-2B2-D24-N、DSG-03-2B2-A220-N

DSG-03-2B3-D24-N、DSG-03-2B8-D24-N

三位双头

DSG-03-3C2-D24-N、DSG-03-3C3-D24-N

DSG-03-3C4-D24-N、DSG-03-3C5-D24-N

DSG-03-3C6-D24-N、DSG-03-3C10-D24-N

二、电液换向阀 DSHG 大流量系列

DSHG-03-2B2-E-D24-50

DSHG-03-3C2-E-D24-50

DSHG-04-3C4-E-A220-60

DSHG-06-3C6-E-D24-60

三、电液比例阀系列（注塑机专用 PQ 复合阀）

EFBG 压力流量复合比例阀

EFBG-03-60-C-51、EFBG-03-60-H-51

EFBG-03-125-C-51、EFBG-03-125-H-51

EFBG-03-160-C-51、EFBG-03-160-H-51

EFBG-06-250-C-51、EFBG-06-250-H-51

EFBG-06-320-C-51、EFBG-06-320-H-51

EDG 直动式比例溢流阀

EDG-01-C、EDG-01-H

后缀：C=0\70bar，H=0\210bar

EFBGM 改良低噪型比例阀

EFBGM-03Y-125-H-20

四、变量柱塞泵全系列

AR 小型变量柱塞泵

AR16-FR01-B-K-32、AR16-FR01-C-K-32、AR16-FR01-H-K-32

AR22-FR01-B-K-32、AR22-FR01-C-K-32、AR22-FR01-H-K-32

A 系列高压柱塞泵（31.5MPa）

A16-F-R-01、A22-F-R-01、A37-F-R-01、A56-F-R-01、A70-F-R-01、A100-F-R-01

AH 节能高压柱塞泵

AH28、AH45、AH71、AH100、AH140

PVM 柱塞泵电机一体泵

PVM8-4-01-10、PVM16-6-01-10

五、叶片泵系列

PV2R 定量高压叶片泵

单联：PV2R1-6/8/10/12/14/17/19/23、PV2R2-26/33/41/47/53、PV2R3-60/66/76/94

双联：PV2R12、PV2R13、PV2R23

VP 低压变量叶片泵

VP-08-FA1、VP-12-FA3、VP-15-FA3、VP-20-FA3、VP-30-FA3、VP-40-FA3

双联：VP20-20、VP30-30、VP40-40

六、SWG 高压齿轮泵（铝合金低噪）

SWG1 微型齿轮泵

SWG1-1.3、SWG1-2、SWG1-4.1、SWG1-6.1、SWG1-7.4

SWG2 标准齿轮泵

SWG2-4、SWG2-6、SWG2-8、SWG2-11、SWG2-14、SWG2-16、SWG2-22、SWG2-28

七、压力控制阀（溢流 / 电磁溢流 / 远程调压）

远程调压阀 DG

DG-01-B、DG-01-C、DG-01-H

DG-02-H-22

先导式溢流阀 BG

BG-03-32、BG-06-32、BG-10-32

电磁溢流阀 BSG

BSG-03-2B2-D24、BSG-03-3C2-D24

BSG-06-2B2-D24、BSG-10-2B2-D24

叠加式溢流阀 MBP/MRP

MBP-01-C-30、MRP-01-A/B/C/H-30

MRV-02-P-1/2/3、MRV-03-P-1/2/3

八、叠加阀完整系列（01/03 通径）

叠加液控单向阀 MPW

MPW-01-2-40、MPW-01-4-40

MPW-03-4-20

叠加单向节流阀 MSW

MSW-01-X-60

叠加减压阀 MRA

MRA-01-A/B/C/H-30

叠加抗衡阀 MSC

MSC-02A、MSC-03A

九、管式流量 / 单向阀

单向阀 CIT：CIT-02、CIT-03、CIT-04

节流阀 TV：TV-02、TV-03

单向节流阀 TC：TC-02、TC-03

十、液压油缸 CJT 系列

CJT35（3.5MPa 低压缸）：缸径 32~160mm

CJT70/CJT140（7/14MPa 工程缸）：缸径 32~250mm

十一、液压冷却器 AH 风冷系列

AH0608、AH1012、AH1417、AH1680

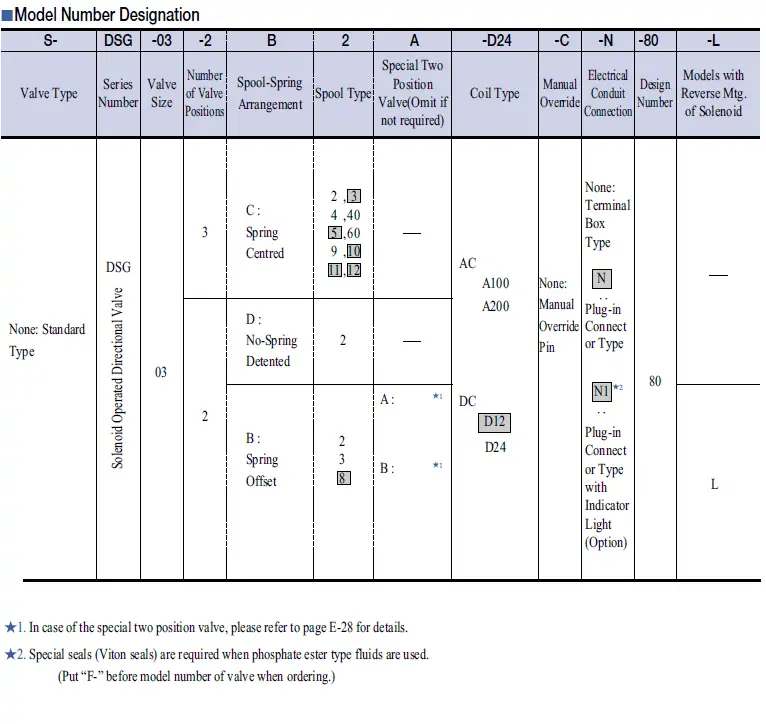

十二、型号后缀通用释义

1. D24=DC24V 线圈；A200/A220=AC 交流线圈

2. N = 标准出线；E = 外置液控

3. B/C/H = 调压区间：B 低压、C 中压、H 高压

4. 01/03 = 通径规格；50/60/51 = 设计版本

5. F/R = 泵旋转方向；L = 左旋、F = 右

成套适配说明：符合JIS标准NG4（01极小通径）紧凑型湿式电磁换向阀，属于微型叠加控制元件，和常规02通径阀孔位、螺栓、垫片完全不互通，仅用于先导控制油路、微小油缸、比例阀先导换向。采用弹簧对中双侧湿式电磁铁，DC24V直流线圈自带续流保护，N后缀带通电指示灯防水插头，适配狭小安装空间、PLC自动化先导回路。全文零品牌标注，维保、油品、背压要求和全系湿式电磁阀统一对标。

一、型号逐位通用释义

• DSG：直动湿式板式电磁换向阀，内置油液浸没散热电磁铁，支持长时间连续通电，无干式线圈过热隐患，区别于外置干式电磁阀
• 01：公称通径NG4（1/8寸），行业最小标准板式通径，额定通流18L/min，仅适配先导油路、小流量夹紧油缸，严禁用于主油路大流量换向；安装孔距远小于02通径，无法混用底座
• 3C2：三位四通弹簧对中中位机能（行业通用定义，和02通径3C2逻辑一致） 左线圈得电：P→A导通、B→T导通，油缸伸出中位断电：P口封闭保压、A↔B互通、T口封闭，油缸双向浮动，油泵保压待机右线圈得电：P→B导通、A→T导通，油缸缩回
• D24：DC24V直流供电，电压波动允许±10%（21.6~26.4V），线圈内置续流二极管，可直接对接PLC晶体管输出，无需外接灭弧模块

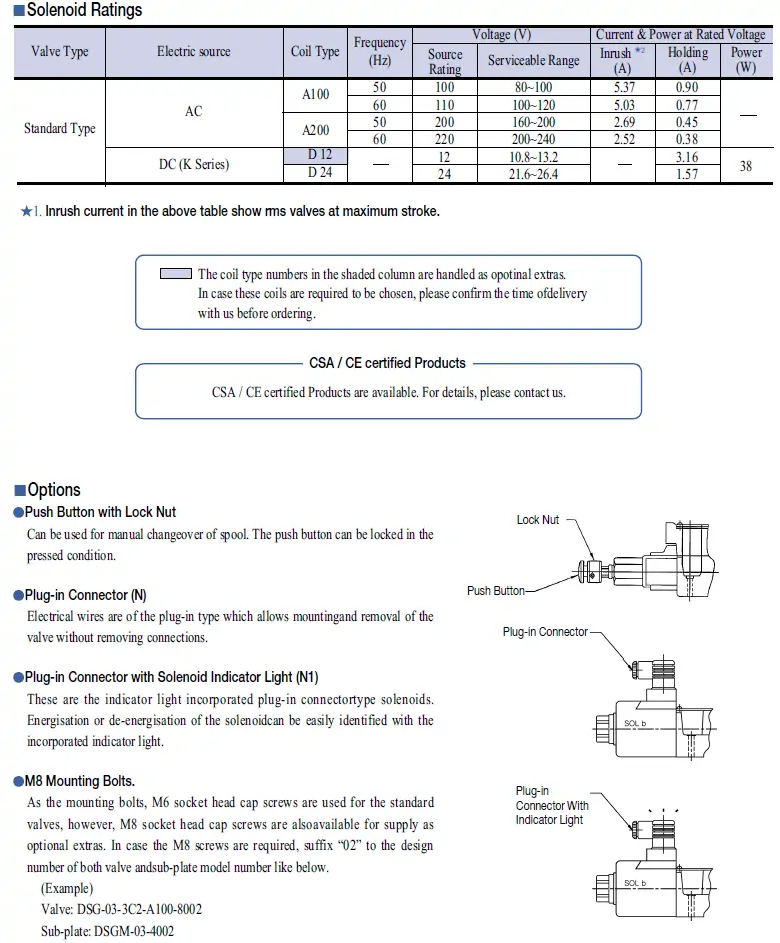

• N：防水航空插头+通电指示灯结构，插头朝下安装自带红绿通电提示，防护等级IP65；区别于裸线L型，户外、高湿工位优先选用，无需额外加装指示灯
• 隐藏默认配置：标准内泄结构、无需外接外泄油管；NBR丁腈密封，耐温-20~70℃；阀芯五腔流道，低压降、换向冲击极小
• 选型红线：01通径绝对不能替代02通径用于主油路，超过18L/min会直接阀芯卡滞、油道击穿；3C2中位油缸浮动，垂直负载严禁使用，会直接下坠；DC24线圈禁止误接AC220V，瞬时绕组烧毁不可修复。

二、液压/电气/安装额定参数（分通径对标）

• 承压参数：壳体极限耐压31.5MPa，长期额定工作压力21MPa；T口最大允许背压≤5MPa（低于02通径6MPa），背压超标会导致弹簧对中失效、阀芯偏移
• 流量压降参数：额定稳定通流18L/min，瞬时峰值22L/min；额定流量下换向压降0.4MPa；中位内泄≤5ml/min，保压密封性优于同规格二位阀

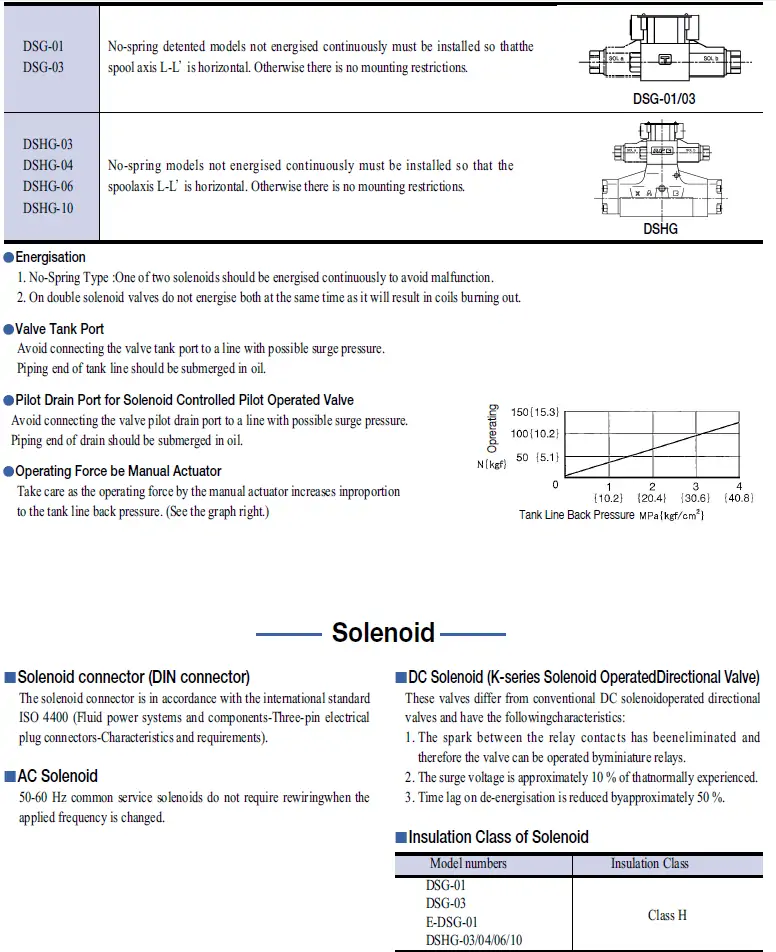

• 电气线圈参数：单线圈额定功率22W，保持电流0.92A，吸合峰值电流1.05A；线圈H级绝缘，耐温上限155℃，可24h不间断通电；指示灯功耗0.3W，不影响主回路供电
• 换向响应：单侧换向响应32ms，弹簧复位29ms；最高换向频次220次/分钟，适配高频先导往复控制，响应速度优于02通径阀
• 安装紧固规范：4颗M5内六角螺栓，对角分两次交叉锁紧，统一扭力9±1N·m（独立扭力，区别02通径13N·m、03通径24N·m）；01专用超薄叠加垫片，厚度1.5mm，一次性使用禁止复用、禁止混用02垫片
• 介质清洁要求：适配VG32/VG46抗磨液压油，最优油温25~55℃；油液强制NAS8级清洁度，配套25μm回油滤芯；01阀芯配合间隙仅2μm，微量油泥即可卡阀
• 工况噪音：湿式结构空载噪音≤49dB，是全系换向阀噪音最低型号，适合静音自动化工位

三、3C2中位油路动作逻辑（01通径专属低压降特性）

1、单侧线圈得电换向

电磁铁推动阀芯轴向位移，五腔分流流道分散油液冲击力，先导小流量换向无管路水锤，不会冲击上游精密先导压力表。油液换向全程压降稳定，不会出现瞬时压力尖峰。

2、断电中位（核心工况）

两端复位弹簧同步推动阀芯精准对中，P油路封闭保持系统压力，油泵持续保压；A、B两腔直接连通回油侧，油缸不受油压约束，依靠负载自由浮动对位。多用于工装微调、工件自动找正、先导调压旁路。

3、复位容错说明

01通径弹簧预紧力更小，对中精度更高，轻微背压不会影响复位，适配多路先导油路合流场景。

四、DSG-01主流中位机能横向对比

五、N型插头接线与现场调试步骤

1. 接线规范：三芯防水插头，棕=正极、蓝=负极、黄绿=地线，正负极反接不烧线圈，但指示灯不亮；线路线径≥0.75mm²，先导回路压降控制在0.5V以内
2. 机械核验：断电按压顶部微型手动顶杆，确认阀芯往复顺滑，01顶杆行程短，禁止大力按压导致阀芯变形
3. 油路排气：空载往复换向30次，排空微小阀芯间隙空气，消除先导压力抖动、断续换向
4. 指示灯核验：线圈得电后插头红色指示灯常亮，不亮排查线路虚接、地线断路
5. 热态复检：连续通电6小时，线圈外壳温升≤25℃为合格，超出标准说明阀芯卡滞过载

六、01通径独有高频故障排查

• 高频换向阀芯卡滞：内部流道极小，细微油泥堆积堵塞；无水酒精浸泡清洗，禁止高压气吹，避免细小杂质压入配合间隙
• 中位无法保压、P口泄压：阀芯台肩磨损、弹簧弹力衰减；直接更换阀芯组件，01阀芯无法单独打磨修复
• 插头渗水短路：N型插头密封圈老化，安装角度朝上积水；统一插头朝下45°安装，更换防水胶圈
• 指示灯亮但不换向：电源电流不足，PLC输出带载能力不够；增加中间继电器转接，分流PLC负载
• 叠加面渗油：误用02垫片、M6螺栓强行装配；更换01专用M5螺栓与1.5mm垫片

七、安装维保硬性禁忌

• 通径混用禁忌：01/02/03通径阀体、底座、螺栓、垫片零互换性，外观相似但内部油孔错位，混用直接造成先导油路串压、设备误动作
• 流量超限禁忌：永久禁止超过18L/min长期运行，微小流道极易气蚀，永久损坏阀芯
• 背压禁忌：T口背压严禁超过5MPa，超出会破坏弹簧对中，导致中位随机窜动
• 拆装禁忌：手动顶杆严禁暴力按压，01阀芯薄壁结构，受力易弯曲永久报废
• 维保周期：每1500小时清洗阀芯流道；每3000小时更换插头密封圈、叠加垫片，先导阀维保周期短于主油路阀
• 工况禁忌：禁止用于含水分乳化液压油，微小流道极易结垢堵塞
