SOLTECH 筌达 MTCV-03-W 叠加单向节流阀 流量调速阀 自动化液压系统配件

品牌：SOLTECH 筌达液压

主营：电磁换向阀、电液换向阀、叠加阀、压力控制阀、变量叶片泵、柱塞泵、管式流量 / 单向阀、电磁溢流阀

一、电磁换向阀 SWG 系列（油研互换型）

SWG-02（NG6/6 通径，板式）

二位单头（2B 系列阀芯）

SWG-02-2B2-D24-N、SWG-02-2B2-A220-N

SWG-02-2B3-D24-N、SWG-02-2B3-A220-N

SWG-02-2B5-D24-N、SWG-02-2B60-D24-N

SWG-02-2B7-D24-N、SWG-02-2B8-D24-N

SWG-02-2B9-D24-N、SWG-02-2B10-D24-N

SWG-02-2B11-D24-N、SWG-02-2B12-D24-N

带缓冲后缀：2B2A、2B3A、2B12A、2B2B、2B3B、2B12B

三位双头（3C 系列阀芯）

SWG-02-3C2-D24-N、SWG-02-3C3-D24-N

SWG-02-3C4-D24-N、SWG-02-3C5-D24-N

SWG-02-3C60-D24-N、SWG-02-3C7-D24-N

SWG-02-3C8-D24-N、SWG-02-3C9-D24-N

SWG-02-3C10-D24-N、SWG-02-3C11-D24-N

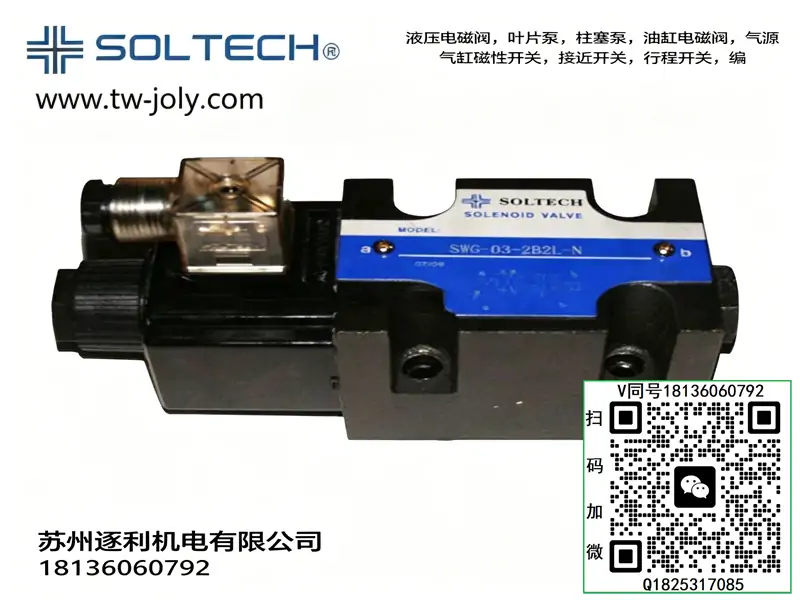

SWG-03（NG10/10 通径，板式）

二位单头

SWG-03-2B2-D24-N、SWG-03-2B3-D24-N

SWG-03-2B5、2B60、2B7、2B8、2B9、2B10、2B11、2B12

缓冲款：2B2A、2B3A、2B12A、2B2B、2B3B、2B12B

三位双头

SWG-03-3C2、3C3、3C4、3C5、3C60、3C7、3C8、3C9、3C10、3C11、3C12

SWG-VH 大流量电液换向阀（外置液控）

SWG-VH-3C2-D2-N、SWG-VH-3C3-D2-N、SWG-VH-3C4-D2-N

SWG-VH-3C2-R2-N、SWG-VH-3C3-R2-N、SWG-VH-3C4-R2-N

SWG-VH-3C2-R1-N、SWG-VH-3C3-R1-N、SWG-VH-3C4-R1-N

二、压力控制阀（DG/DT、BSG/BST 溢流阀）

直动远程调压阀 DG / DT

DG-01-B、DG-01-C、DG-01-H

DT-01-B、DT-01-C、DT-01-H

后缀释义：B=0.7\7MPa、C=3.5\14MPa、H=7~25MPa

电磁溢流阀 BSG（板式）

BSG-03-B-2P、BSG-03-C-2P、BSG-03-H-2P

BSG-03-B-3P、BSG-03-C-3P、BSG-03-H-3P

BSG-06-B-2P、BSG-06-C-2P、BSG-06-H-2P

BSG-10-H-3P

先导溢流阀 BST

BST-03-B、BST-03-C、BST-03-H

BST-06-B、BST-06-C、BST-06-H

三、全系列叠加阀

1. 叠加式溢流阀 MR

MR-02-A-1、MR-02-A-2、MR-02-A-3

MR-02-B-1、MR-02-B-2、MR-02-B-3

MR-02-P-1、MR-02-P-2、MR-02-P-3

MR-03-A-1/2/3、MR-03-B-1/2/3、MR-03-P-1/2/3

2. 叠加式单向阀 MPC

MPC-02-A、MPC-02-B、MPC-02-W

MPC-03-A、MPC-03-B、MPC-03-W

3. 叠加式单向节流阀 MTC

MTC-02-A、MTC-02-B、MTC-02-W

MTC-03-A、MTC-03-B、MTC-03-W

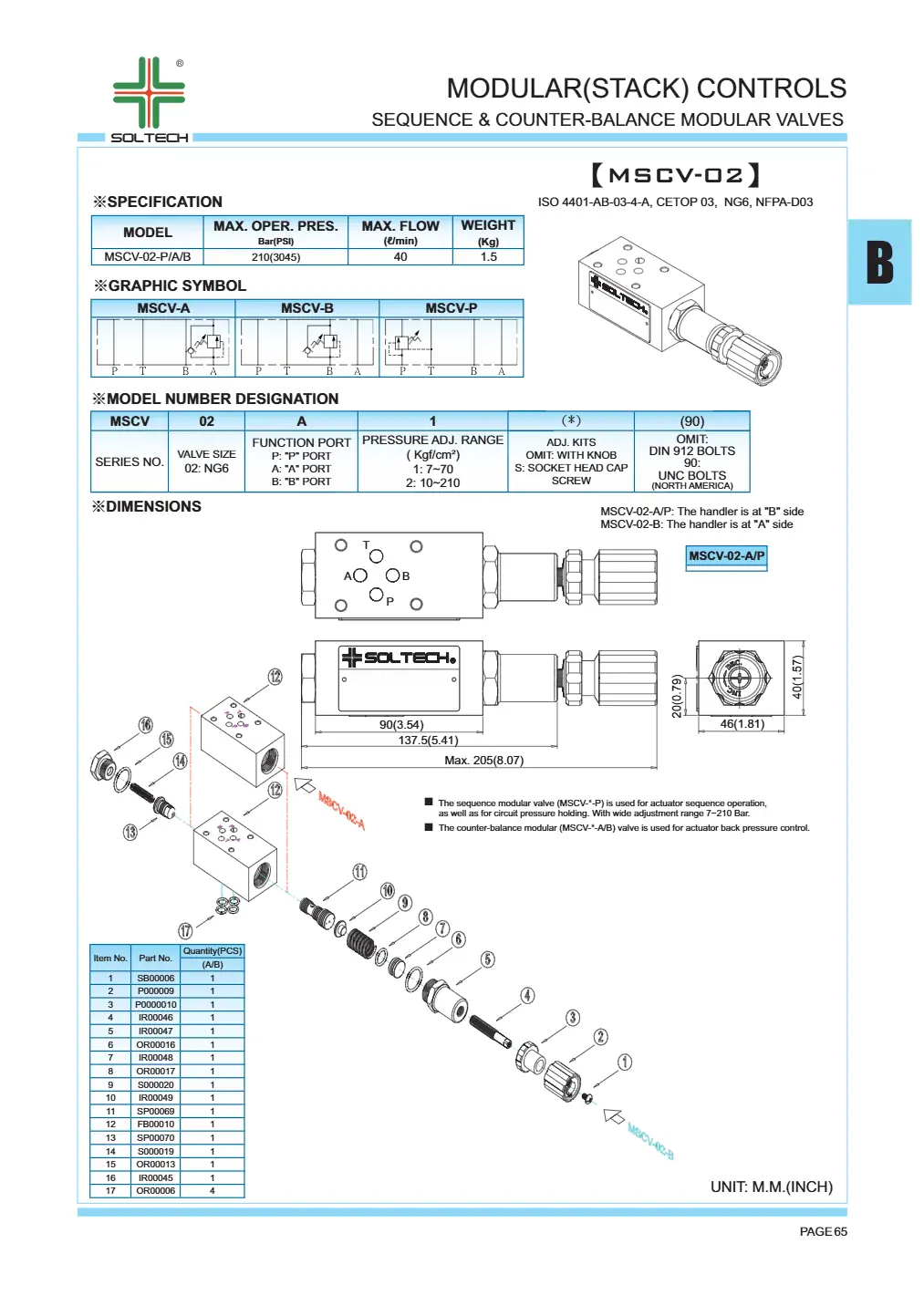

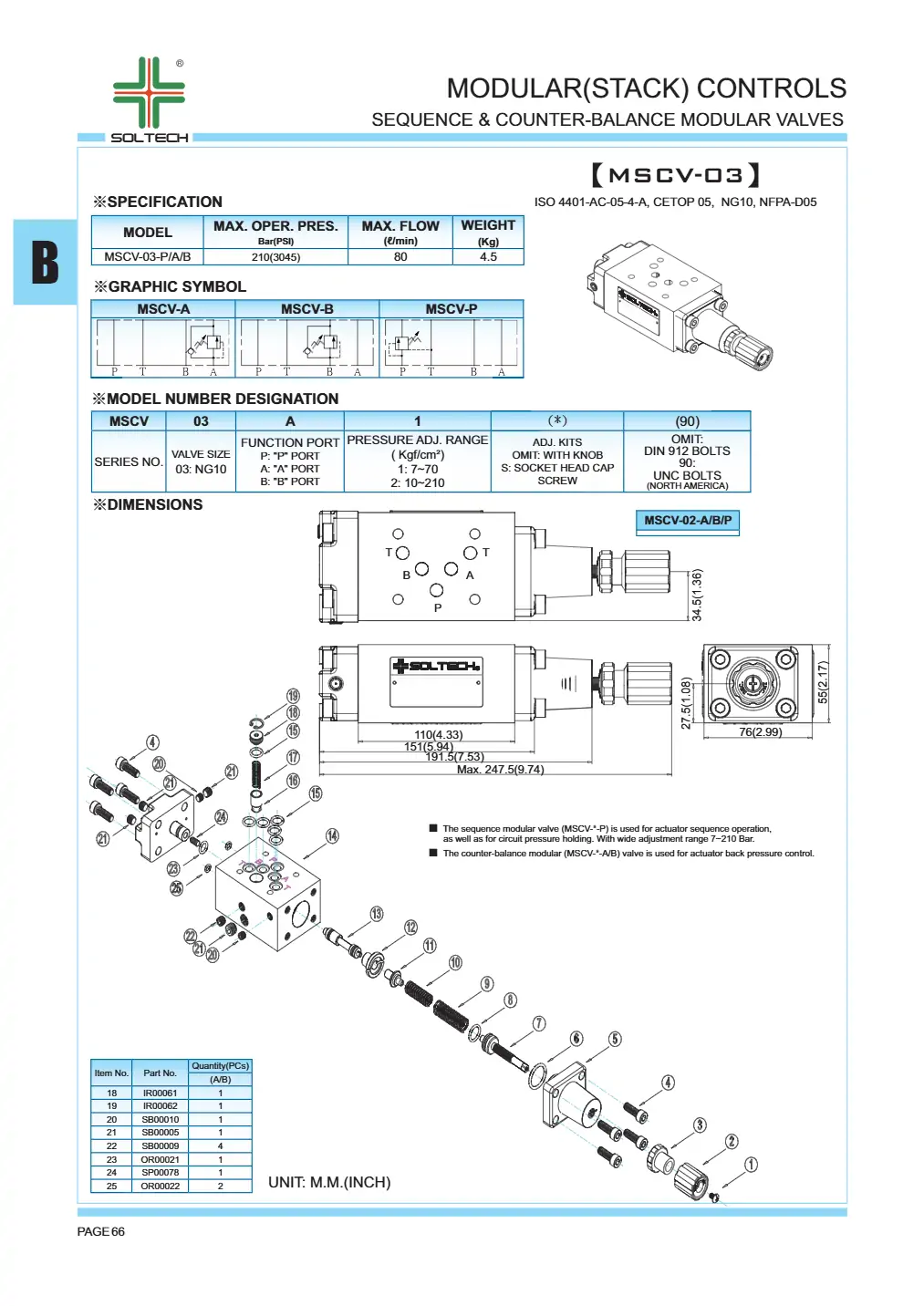

4. 叠加式抗衡阀 MSCV（平衡阀）

MSCV-02-A、MSCV-02-B

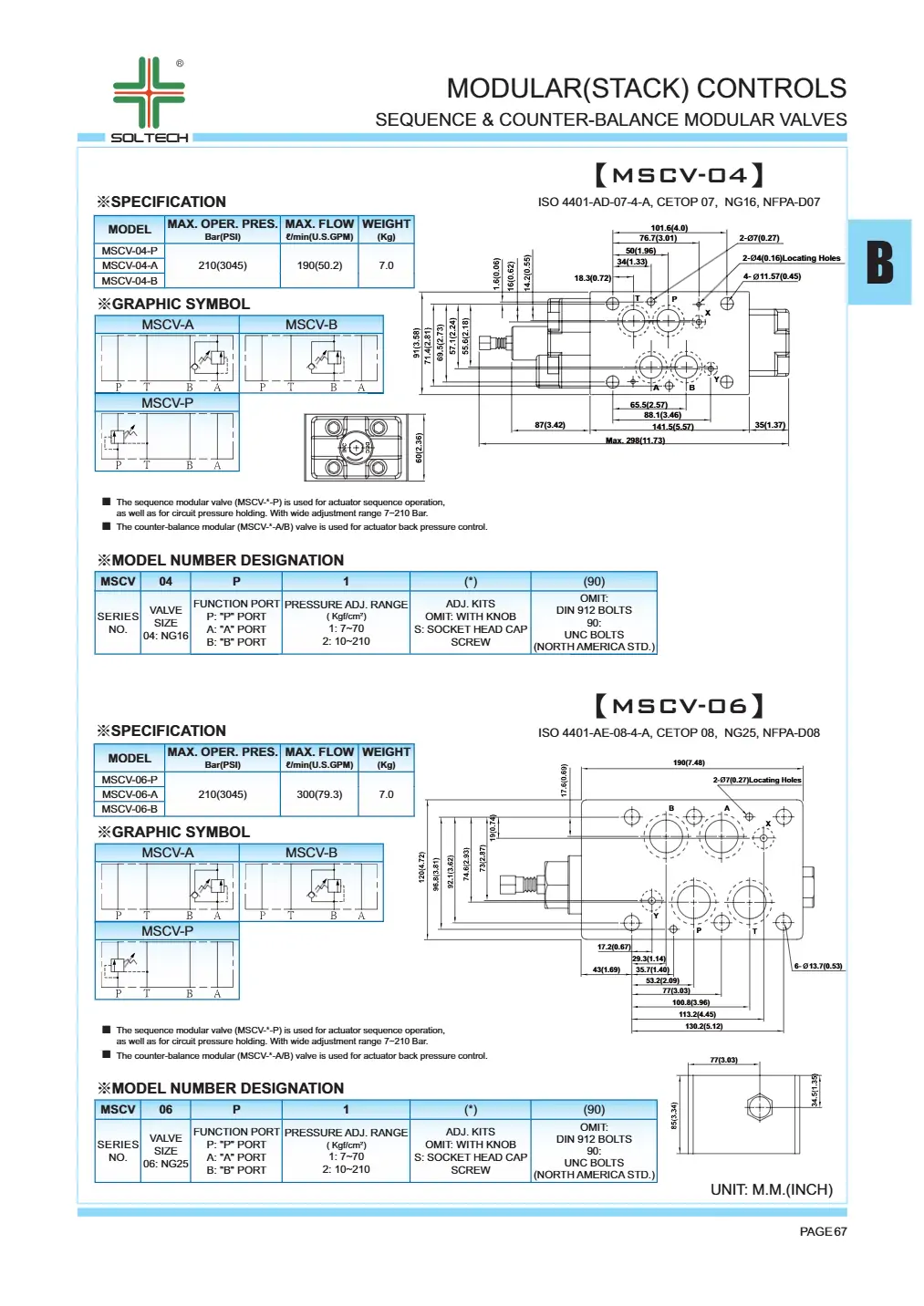

MSCV-04-A、MSCV-04-B

MSCV-06-A、MSCV-06-B

5. 叠加式减压阀 MBR

MBR-02-P、MBR-03-P

四、变量叶片泵系列

VP 低压变量叶片泵

VP-08-FA1、VP-12-FA3、VP-15-FA3、VP-20-FA3、VP-30-FA3、VP-40-FA3

双联叶片泵：VP20-20、VP30-30、VP40-40

HVP 中高压变量叶片泵

HVP-30-FA2、HVP-40-FA2、HVP-40-FA3、HVP-54-FA3

五、变量柱塞泵 PV 系列

PV016-A1-R、PV016-A2-R、PV016-A3-R、PV016-A4-R

PV020-A1-R、PV020-A2-R、PV020-A3-R、PV020-A4-R

PV023-A1-R、PV023-A2-R、PV023-A3-R、PV023-A4-R

PV270-A1-R、PV270-A2-R、PV270-A3-R

六、管式单向阀 / 节流阀

单向阀 CIT：CIT-02、CIT-03、CIT-04

节流阀 TV：TV-02、TV-03

单向节流阀 TC：TC-02、TC-03

七、型号后缀通用说明

1. D24：DC24V 线圈；A220：AC220V 交流线圈

2. N：标准出线；R1/R2：液控外控油口规格

3. B/C/H：调压压力段

4. 02=6 通径，03=10 通径，04=16 通径，06=25 通径

5. A/B/W：叠加阀油口对应 P/A/B 油路

成套适配说明：符合ISO4401-05标准NG10（03通径）模块化叠加流量控制阀，属于中流量通用叠加阀，和同系列MRV-03、MPC-03、DSG-03全系03通径叠加阀、专用底座、M8螺栓、加厚密封垫片百分百通用互换，与02通径阀件完全不互通。阀体集成A/B两路独立锥形节流+单向止回复合阀芯，双向独立调速、反向直通无背压，适配VPV2-30、HGP-3A中大流量泵组，多用于中型油压冲床、裁切设备、长行程油缸调速回路。全文零品牌标注，维保周期、油品标准和全系叠加阀统一。

一、型号逐位通用释义

• MTCV：叠加式单向节流阀，区别于简写MTC（仅02通径），MTCV为03及以上大通径统一代号，阀芯采用硬质合金节流刃口，抗冲刷、抗漂移能力优于02通径MTC系列
• 03：公称通径NG10（Cetop5），油路安装孔距大于02通径，适配管路DN16，额定稳定通流70L/min，是02通径（35L/min）流量上限的2倍，解决大流量下节流啸叫、压降过大问题
• W：双向独立节流代号，A、B工作油口各自配备独立节流调节螺钉、独立单向阀芯，油缸伸出、缩回速度互不干涉、单独调节；衍生后缀A（仅A口节流）、B（仅B口节流）、P（进油总路节流）
• 隐藏默认配置：自带旋钮式锁紧调压手柄，防震动偏移；单向阀芯标准开启压力0.05MPa；标配NBR丁腈密封，耐温区间-15~70℃；阀体球墨铸铁材质，端面渗氮硬化处理，防止端面挤压变形
• 选型红线：02与03通径阀严禁混用，孔位、螺栓规格、垫片尺寸全部不通用，强行装配直接油路串压；禁止超70L/min长期运行，会直接冲蚀节流刃口，出现速度永久飘移；W型不可替代单口A/B阀，双向节流会造成回程背压偏高。

二、液压/安装额定参数（03通径统一对标）

• 承压参数：壳体极限耐压31.5MPa，长期连续额定工作压力25MPa；双向静态密封承压25MPa，换向冲击耐受峰值28MPa；节流工况压力重复精度±2.2%，重载下速度波动极小
• 流量压降参数：额定稳定通流70L/min，瞬时峰值75L/min；正向节流最大压降0.45MPa；反向单向直通压降仅0.06MPa，回程额外能耗极低；最低稳定调速流量1.2L/min，可实现油缸低速平稳进给、无爬行
• 安装紧固规范：4颗M8内六角螺栓，对角分两次交叉锁紧，统一标准扭力24±2N·m（区别02通径13N·m）；03通径专用加厚橡胶叠加垫片，一次性耗材，拆装必须更换，光滑面贴合阀体端面，禁止翻面复用
• 油路背压要求：T回油口允许最大背压8MPa，高于02通径6MPa限值，适配多路合流回油工况，不易出现单向阀芯误开启
• 介质清洁要求：适配VG32/VG46抗磨液压油，最优油温28~58℃；强制油液清洁度NAS7级，高压侧配置10μm精密滤芯；03通径节流阻尼孔更大，但刃口更薄，硬质铁屑极易造成不可逆划伤
• 工况参数：阀体自重2.75kg；额定节流工况噪音≤55dB；最高允许换向频次120次/分钟，适配中低频重型往复设备

三、双向节流油路动作逻辑（MTCV-03-W专属）

1、油缸伸出（P→A供油）

高压油进入A腔，A腔单向阀芯受油压闭合，油液强制流经A侧节流槽，通过顶部调节螺钉改变节流开口大小，精准控制油缸伸出速度；B腔回油反向顶开B侧单向阀芯，绕过节流通道无阻滞快速回流，回程节流结构不参与工作，无额外背压损耗。

2、油缸缩回（P→B供油）

高压油进入B腔，B腔单向阀芯闭合，油液流经B侧独立节流槽控制缩回速度；A腔回油直接顶开A侧单向阀芯直通回油。两路节流结构物理独立，可实现伸出慢、缩回快/伸出快、缩回慢任意速度配比。

3、换向阀中位锁止

系统油路泄压后，两侧单向阀芯在弹簧预紧力下闭合，封闭A、B两腔，配合液控单向阀可消除油缸微动、沉降，不会因节流间隙出现微量窜油。

四、MTCV-03全系后缀功能对比

五、现场标准化调速调试步骤

1. 系统完全泄压停机，拆除原有锁紧螺母，逆时针完全旋松两侧调节螺钉，保证节流口全开
2. 空载启动液压系统，油缸全行程往复动作25次，排空节流腔、单向腔内部滞留空气，杜绝低速爬行、速度忽快忽慢
3. 单侧微调：顺时针单次旋转1/10圈，间隔35秒等待油压、流量稳定，03通径流量响应慢于02通径，需延长稳压等待时间
4. 速度达标后拧紧手柄防松螺母，抵抗设备震动导致的节流偏移；禁止依靠螺丝刀硬拧，防止调节螺杆滑丝
5. 带载连续运行1.5小时，油温升至50℃后复测速度，热态油液粘度下降会导致速度小幅上浮，按需微调回落

六、高频现场故障排查

• 双向速度同步飘快：节流刃口油泥冲刷磨损，03通径大流量冲刷磨损速率高于02通径；无法研磨修复，直接更换阀体，禁止打磨刃口破坏节流曲线
• 油缸回程卡顿抖动：单向阀芯弹簧疲劳、回油背压超标；更换03通径专用单向弹簧，梳理回油管路降低背压至6MPa以内
• 叠加端面四周渗油：混用02垫片、螺栓扭力不均；更换03专用加厚垫片，对角二次复紧至24±2N·m
• 节流微调无速度变化：节流阻尼孔堵塞；无水酒精低压浸泡冲洗，严禁高压气枪直吹，避免孔径扩大永久失效
• 大流量运行尖锐啸叫：节流开口过小、油路压差超限；适度放大节流开口，分流多余流量，消除涡流气蚀噪音

七、安装维保硬性禁忌

• 通径混用禁忌：03与02通径阀底座、螺栓、垫片、阀芯全部零互换性，外观近似但内部油孔错位，混用直接系统超压爆管
• 流量禁忌：长期70L/min满负荷连续运行时长不得超过8小时，需间歇降流，避免刃口快速冲蚀
• 垫片禁忌：03通径垫片厚度3mm，02为2mm，绝对不能混用，薄垫片会挤压变形堵塞内部油道
• 背压禁忌：T口背压长期超过8MPa，会导致单向阀芯自主开启，油缸静止时缓慢滑移
• 维保周期：每1600小时清洗节流、单向阀芯；每3200小时更换叠加垫片、密封胶圈，和VPV2-30泵组同步维保换油
• 介质禁忌：禁止使用乳化变质液压油，大流量油泥淤积速度更快，极易造成双阀芯同时卡滞
