SOLTECH 筌达 MRV-02-P 叠加溢流调压阀 6 通径压力控制阀液压阀块专用

2026年06月17日液压阀游览量：递增失败！

品牌：SOLTECH 筌达液压

主营：电磁换向阀、电液换向阀、叠加阀、压力控制阀、变量叶片泵、柱塞泵、管式流量 / 单向阀、电磁溢流阀

一、电磁换向阀 SWG 系列（油研互换型）

SWG-02（NG6/6 通径，板式）

二位单头（2B 系列阀芯）

SWG-02-2B2-D24-N、SWG-02-2B2-A220-N

SWG-02-2B3-D24-N、SWG-02-2B3-A220-N

SWG-02-2B5-D24-N、SWG-02-2B60-D24-N

SWG-02-2B7-D24-N、SWG-02-2B8-D24-N

SWG-02-2B9-D24-N、SWG-02-2B10-D24-N

SWG-02-2B11-D24-N、SWG-02-2B12-D24-N

带缓冲后缀：2B2A、2B3A、2B12A、2B2B、2B3B、2B12B

三位双头（3C 系列阀芯）

SWG-02-3C2-D24-N、SWG-02-3C3-D24-N

SWG-02-3C4-D24-N、SWG-02-3C5-D24-N

SWG-02-3C60-D24-N、SWG-02-3C7-D24-N

SWG-02-3C8-D24-N、SWG-02-3C9-D24-N

SWG-02-3C10-D24-N、SWG-02-3C11-D24-N

SWG-03（NG10/10 通径，板式）

二位单头

SWG-03-2B2-D24-N、SWG-03-2B3-D24-N

SWG-03-2B5、2B60、2B7、2B8、2B9、2B10、2B11、2B12

缓冲款：2B2A、2B3A、2B12A、2B2B、2B3B、2B12B

三位双头

SWG-03-3C2、3C3、3C4、3C5、3C60、3C7、3C8、3C9、3C10、3C11、3C12

SWG-VH 大流量电液换向阀（外置液控）

SWG-VH-3C2-D2-N、SWG-VH-3C3-D2-N、SWG-VH-3C4-D2-N

SWG-VH-3C2-R2-N、SWG-VH-3C3-R2-N、SWG-VH-3C4-R2-N

SWG-VH-3C2-R1-N、SWG-VH-3C3-R1-N、SWG-VH-3C4-R1-N

二、压力控制阀（DG/DT、BSG/BST 溢流阀）

直动远程调压阀 DG / DT

DG-01-B、DG-01-C、DG-01-H

DT-01-B、DT-01-C、DT-01-H

后缀释义：B=0.7\7MPa、C=3.5\14MPa、H=7~25MPa

电磁溢流阀 BSG（板式）

BSG-03-B-2P、BSG-03-C-2P、BSG-03-H-2P

BSG-03-B-3P、BSG-03-C-3P、BSG-03-H-3P

BSG-06-B-2P、BSG-06-C-2P、BSG-06-H-2P

BSG-10-H-3P

先导溢流阀 BST

BST-03-B、BST-03-C、BST-03-H

BST-06-B、BST-06-C、BST-06-H

三、全系列叠加阀

1. 叠加式溢流阀 MR

MR-02-A-1、MR-02-A-2、MR-02-A-3

MR-02-B-1、MR-02-B-2、MR-02-B-3

MR-02-P-1、MR-02-P-2、MR-02-P-3

MR-03-A-1/2/3、MR-03-B-1/2/3、MR-03-P-1/2/3

2. 叠加式单向阀 MPC

MPC-02-A、MPC-02-B、MPC-02-W

MPC-03-A、MPC-03-B、MPC-03-W

3. 叠加式单向节流阀 MTC

MTC-02-A、MTC-02-B、MTC-02-W

MTC-03-A、MTC-03-B、MTC-03-W

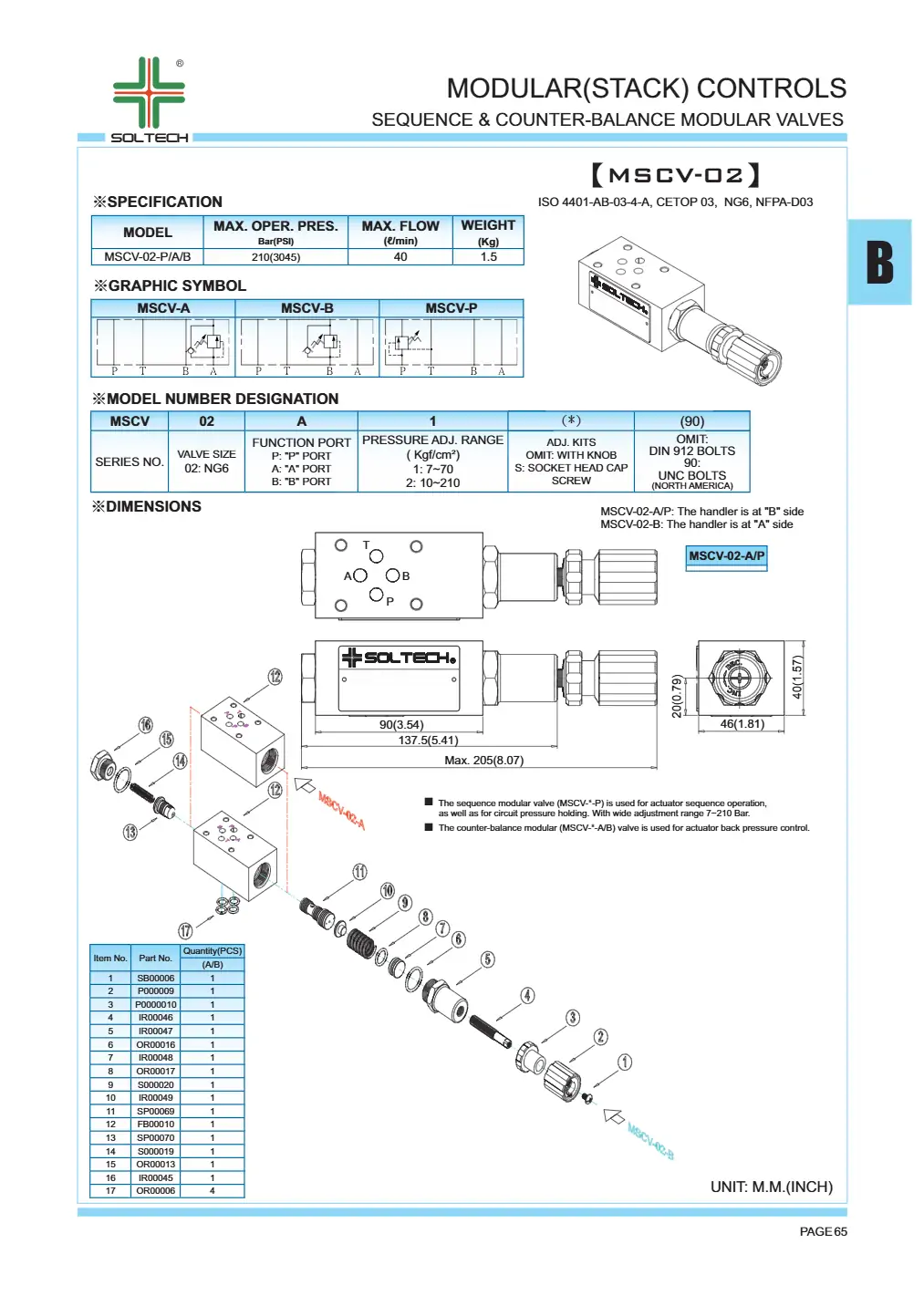

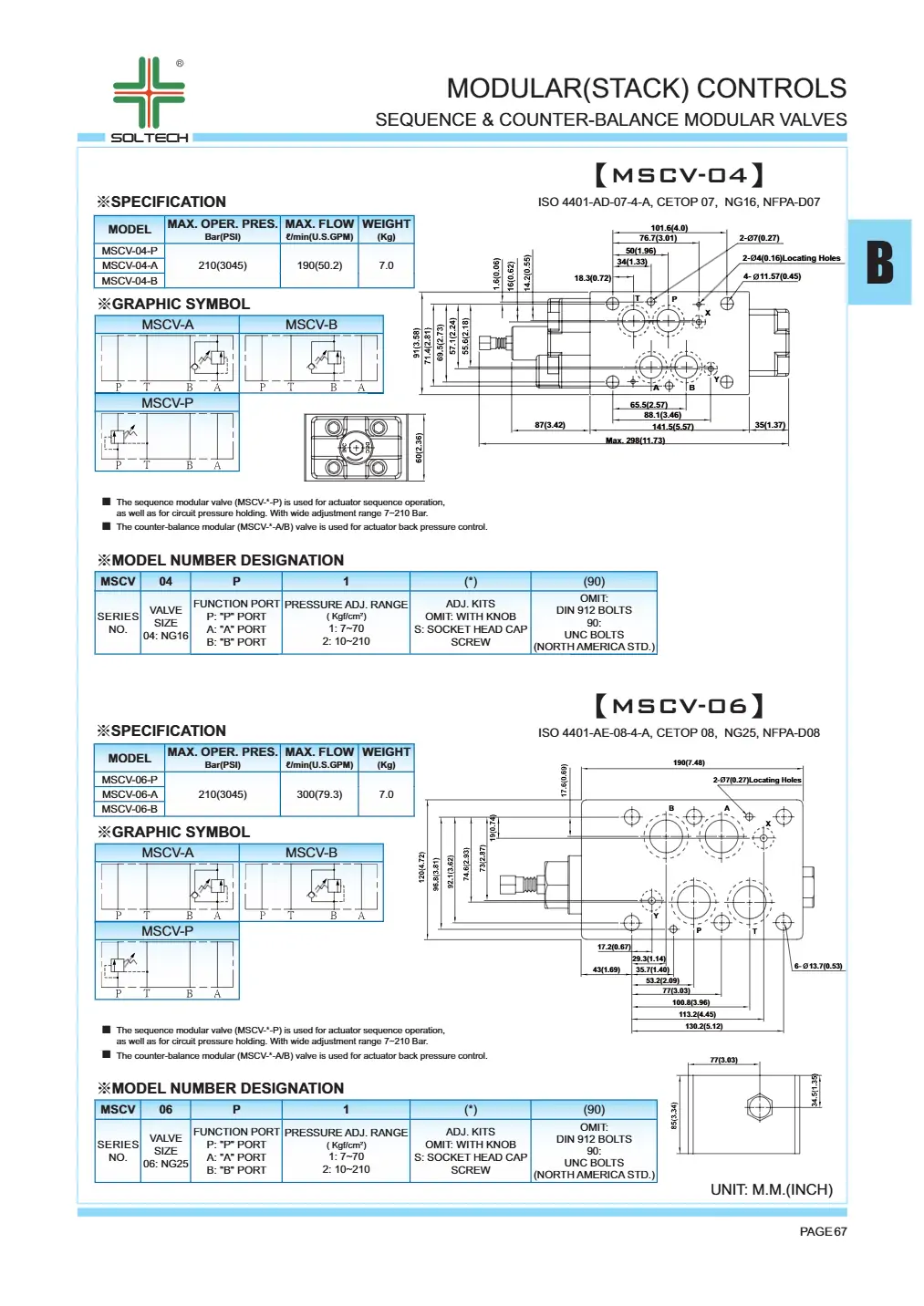

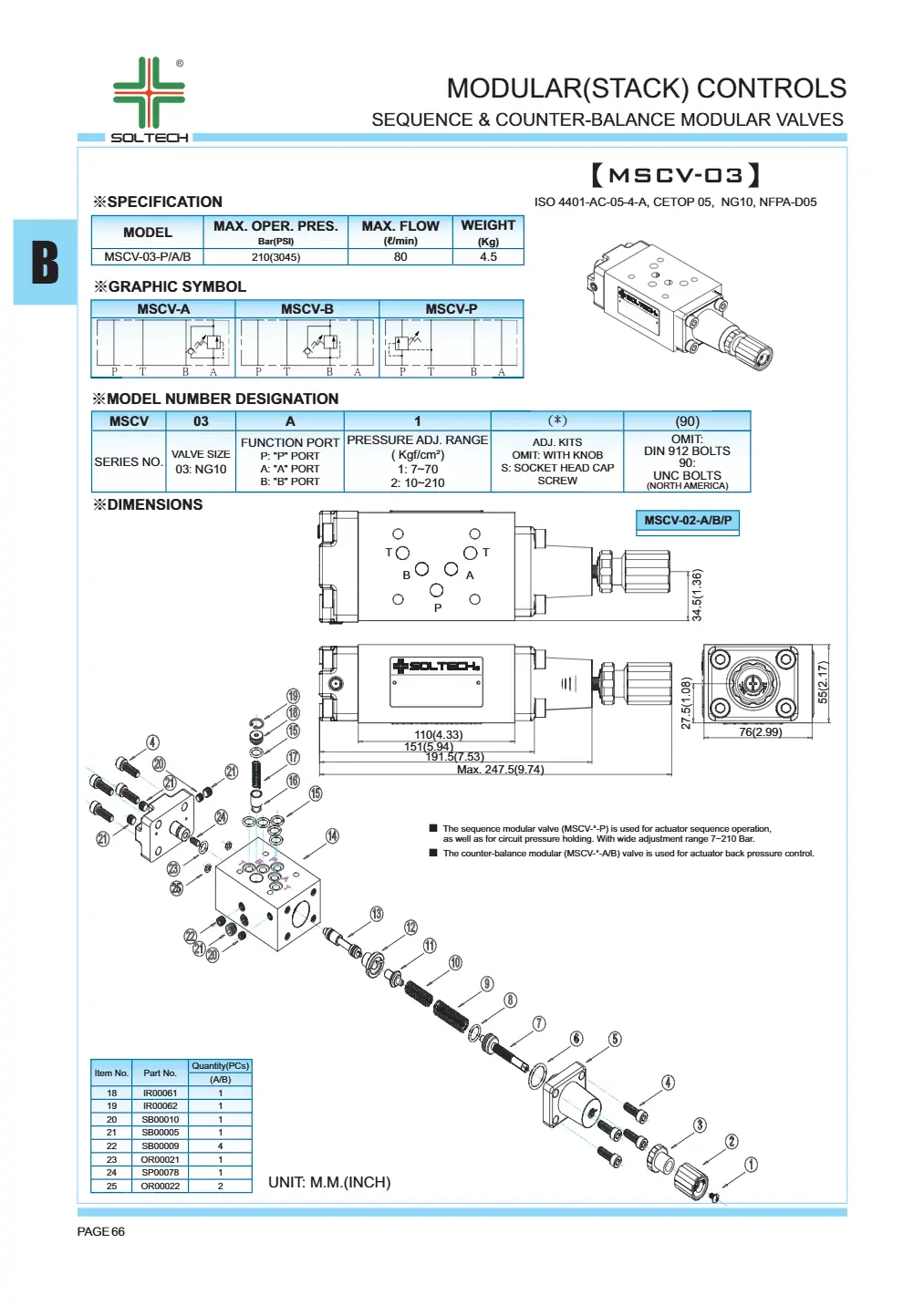

4. 叠加式抗衡阀 MSCV（平衡阀）

MSCV-02-A、MSCV-02-B

MSCV-04-A、MSCV-04-B

MSCV-06-A、MSCV-06-B

5. 叠加式减压阀 MBR

MBR-02-P、MBR-03-P

四、变量叶片泵系列

VP 低压变量叶片泵

VP-08-FA1、VP-12-FA3、VP-15-FA3、VP-20-FA3、VP-30-FA3、VP-40-FA3

双联叶片泵：VP20-20、VP30-30、VP40-40

HVP 中高压变量叶片泵

HVP-30-FA2、HVP-40-FA2、HVP-40-FA3、HVP-54-FA3

五、变量柱塞泵 PV 系列

PV016-A1-R、PV016-A2-R、PV016-A3-R、PV016-A4-R

PV020-A1-R、PV020-A2-R、PV020-A3-R、PV020-A4-R

PV023-A1-R、PV023-A2-R、PV023-A3-R、PV023-A4-R

PV270-A1-R、PV270-A2-R、PV270-A3-R

六、管式单向阀 / 节流阀

单向阀 CIT：CIT-02、CIT-03、CIT-04

节流阀 TV：TV-02、TV-03

单向节流阀 TC：TC-02、TC-03

七、型号后缀通用说明

1. D24：DC24V 线圈；A220：AC220V 交流线圈

2. N：标准出线；R1/R2：液控外控油口规格

3. B/C/H：调压压力段

4. 02=6 通径，03=10 通径，04=16 通径，06=25 通径

5. A/B/W：叠加阀油口对应 P/A/B 油路

成套适配说明：符合ISO4401-03标准NG6（02通径）先导式叠加溢流阀，和DSG-02、MTC-02、MPC-02全系02通径叠加阀、安装底座、M6螺栓、密封垫片100%通用互换。属于系统主压力安全调压元件，采用锥阀先导泄压结构，稳压误差小、低频噪音低，是02叠加阀组标配主调压阀。全文剔除所有品牌信息，安装扭力、油品、维保周期和全部02阀完全统一，适配各类小型液压站、夹具、机床进给回路。

一、型号逐位通用释义

MRV：Modular Relief Valve 叠加式先导溢流阀，先导小孔节流+主锥阀泄压结构，区别于直动溢流阀，高压下压力漂移极小，适合长期保压工况
02：公称通径NG6，标准四孔叠加油路孔位，阀体最大通过流量40L/min，叠加阀组整体堆叠上限5层，多层堆叠易出现内部油路背压干扰
P：控制泄油接口代号，P型=进油口内泄溢流，溢流油直接汇入阀体内部T回油通道，无需外接独立外泄油管，是最常用主调压款式 A型：A油路溢流，用于单油缸无杆腔过载保护B型：B油路溢流，用于单油缸有杆腔过载保护P型：P总油路溢流，系统全局主压力调压（本款）
内置弹簧档位（行业通用后缀） 1档：0.8~3.5MPa 低压弹簧，适配VB1低压泵2档：3.5~7.0MPa 中压弹簧，适配VPV1/VPV2常规泵3档：7.0~21.0MPa 高压弹簧，适配齿轮泵高压回路
隐藏默认配置：带锁紧旋钮调压结构、NBR丁腈密封，油温-15~70℃；先导阻尼孔φ1.0mm，抗油泥堵塞能力优于老式0.8mm孔径
选型红线：严禁混用P/A/B三款溢流阀，装反会造成局部油路过载爆管；不同档位弹簧不可互换，强行更换会导致调压失效、压力震荡；P型内泄溢流T口背压不得超过6MPa，背压超标直接引发压力持续漂移。

二、液压/安装额定参数（02通径统一对标）

承压参数：壳体极限耐压31.5MPa，长期额定工作压力21MPa；稳压重复精度±0.3MPa，满载24h保压压降≤0.12MPa，稳压性能优于直动溢流阀
流量参数：额定稳定溢流流量40L/min，瞬时峰值45L/min；超出额定流量会出现调压啸叫、压力抖动；溢流开启压差0.2MPa，开启响应速度25ms
背压要求：内置内泄回油，T口允许最大背压≤6MPa；背压超过阈值，先导腔压力互相干扰，出现空载自带压力
安装紧固规范：4颗M6内六角螺栓，对角分两次交叉锁紧，统一扭力13±1N·m，和所有02叠加阀完全一致；叠加垫片一次性使用，光滑面贴合阀体，禁止重复复用
介质清洁要求：适配VG32/VG46抗磨液压油，最优油温30~55℃；油液清洁度NAS8级，配套25μm回油滤芯；先导阻尼孔细小，微量油泥即可造成调压卡顿
工况噪音：额定溢流工况噪音≤53dB，无高频尖啸；允许最高换向配合频次150次/分钟

三、P型内泄溢流工作逻辑

1、系统压力低于设定值

先导调压弹簧压紧先导锥阀，先导腔密闭无泄油，主锥阀上下油压平衡，主阀完全闭合。油泵全部流量供给执行油缸，阀体无溢流损耗，系统正常做功。

2、系统压力达到设定值

P口油压克服先导弹簧预紧力，顶开先导锥阀，先导腔油液汇入内部T回油通道；主锥阀上下产生压力差，主锥阀开启，多余流量直接溢流回油箱，系统压力恒定锁止在设定数值。

3、系统压力回落

负载降低、系统油压下降，先导锥阀弹簧复位闭合，主阀两端油压重新平衡，主锥阀关闭，溢流停止，系统恢复正常供油。

四、MRV-02全型号横向对比

型号	溢流油路	泄油方式	适用场景
MRV-02-P（本款）	泵源P总油路	内部汇入T口	全系统主压力调压、过载安全保护
MRV-02-A	油缸A腔支路	内部汇入T口	防止油缸伸出过载、工装顶死
MRV-02-B	油缸B腔支路	内部汇入T口	防止油缸缩回过载、滑块挤压过载标准自上而下叠加顺序（固定通用顺序）：DSG-02电磁换向阀 → MTC-02W节流阀 → MPC-02-B液控单向阀 → MRV-02-P溢流阀 → 02底座；溢流阀必须放在叠加组最底层，保证P口取压精准，杜绝压力滞后
