SOLTECH 筌达 MPC-02-B 叠加式液控单向阀 保压锁止阀 升降机油路

品牌：SOLTECH 筌达液压

主营：电磁换向阀、电液换向阀、叠加阀、压力控制阀、变量叶片泵、柱塞泵、管式流量 / 单向阀、电磁溢流阀

一、电磁换向阀 SWG 系列（油研互换型）

SWG-02（NG6/6 通径，板式）

二位单头（2B 系列阀芯）

SWG-02-2B2-D24-N、SWG-02-2B2-A220-N

SWG-02-2B3-D24-N、SWG-02-2B3-A220-N

SWG-02-2B5-D24-N、SWG-02-2B60-D24-N

SWG-02-2B7-D24-N、SWG-02-2B8-D24-N

SWG-02-2B9-D24-N、SWG-02-2B10-D24-N

SWG-02-2B11-D24-N、SWG-02-2B12-D24-N

带缓冲后缀：2B2A、2B3A、2B12A、2B2B、2B3B、2B12B

三位双头（3C 系列阀芯）

SWG-02-3C2-D24-N、SWG-02-3C3-D24-N

SWG-02-3C4-D24-N、SWG-02-3C5-D24-N

SWG-02-3C60-D24-N、SWG-02-3C7-D24-N

SWG-02-3C8-D24-N、SWG-02-3C9-D24-N

SWG-02-3C10-D24-N、SWG-02-3C11-D24-N

SWG-03（NG10/10 通径，板式）

二位单头

SWG-03-2B2-D24-N、SWG-03-2B3-D24-N

SWG-03-2B5、2B60、2B7、2B8、2B9、2B10、2B11、2B12

缓冲款：2B2A、2B3A、2B12A、2B2B、2B3B、2B12B

三位双头

SWG-03-3C2、3C3、3C4、3C5、3C60、3C7、3C8、3C9、3C10、3C11、3C12

SWG-VH 大流量电液换向阀（外置液控）

SWG-VH-3C2-D2-N、SWG-VH-3C3-D2-N、SWG-VH-3C4-D2-N

SWG-VH-3C2-R2-N、SWG-VH-3C3-R2-N、SWG-VH-3C4-R2-N

SWG-VH-3C2-R1-N、SWG-VH-3C3-R1-N、SWG-VH-3C4-R1-N

二、压力控制阀（DG/DT、BSG/BST 溢流阀）

直动远程调压阀 DG / DT

DG-01-B、DG-01-C、DG-01-H

DT-01-B、DT-01-C、DT-01-H

后缀释义：B=0.7\7MPa、C=3.5\14MPa、H=7~25MPa

电磁溢流阀 BSG（板式）

BSG-03-B-2P、BSG-03-C-2P、BSG-03-H-2P

BSG-03-B-3P、BSG-03-C-3P、BSG-03-H-3P

BSG-06-B-2P、BSG-06-C-2P、BSG-06-H-2P

BSG-10-H-3P

先导溢流阀 BST

BST-03-B、BST-03-C、BST-03-H

BST-06-B、BST-06-C、BST-06-H

三、全系列叠加阀

1. 叠加式溢流阀 MR

MR-02-A-1、MR-02-A-2、MR-02-A-3

MR-02-B-1、MR-02-B-2、MR-02-B-3

MR-02-P-1、MR-02-P-2、MR-02-P-3

MR-03-A-1/2/3、MR-03-B-1/2/3、MR-03-P-1/2/3

2. 叠加式单向阀 MPC

MPC-02-A、MPC-02-B、MPC-02-W

MPC-03-A、MPC-03-B、MPC-03-W

3. 叠加式单向节流阀 MTC

MTC-02-A、MTC-02-B、MTC-02-W

MTC-03-A、MTC-03-B、MTC-03-W

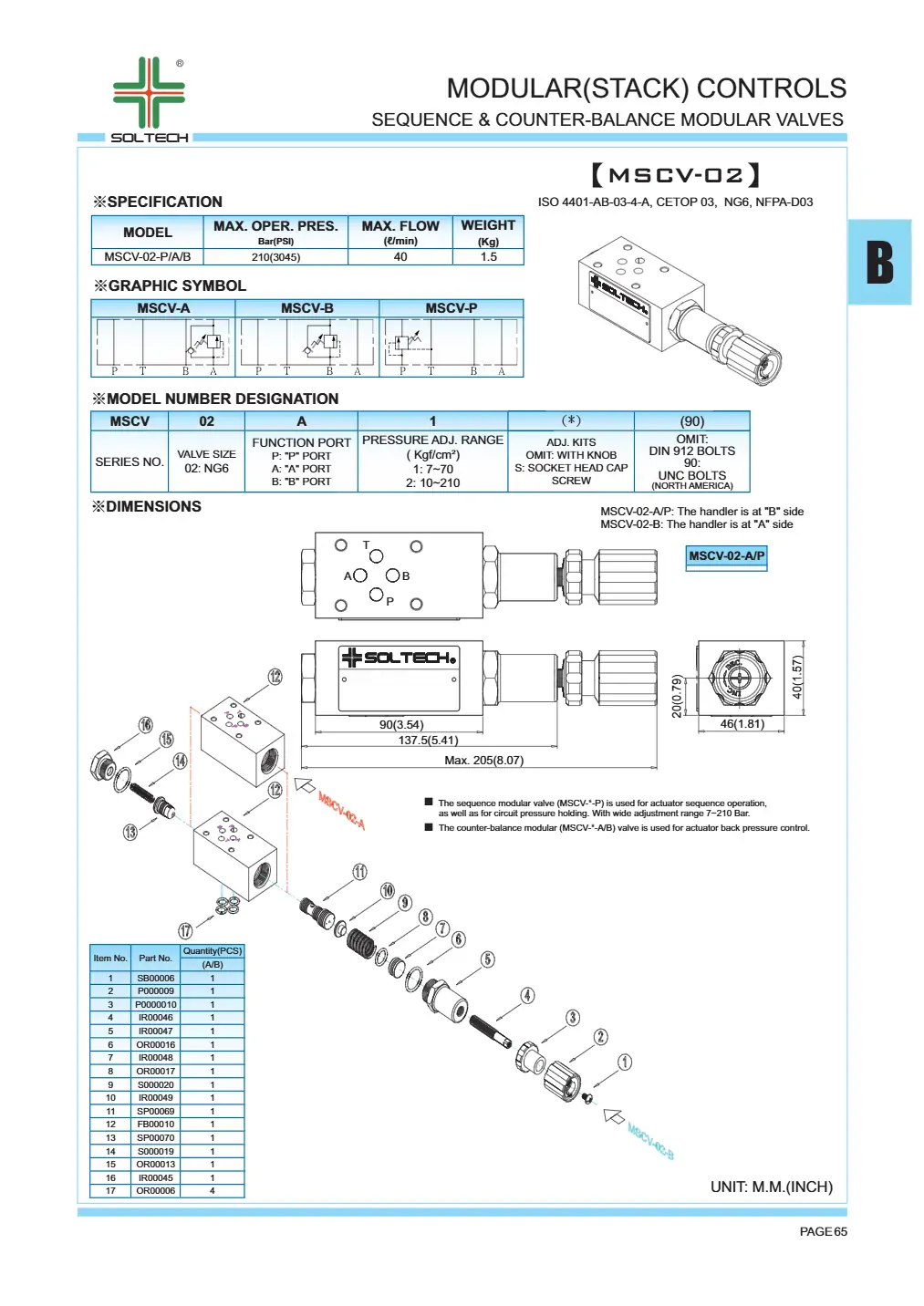

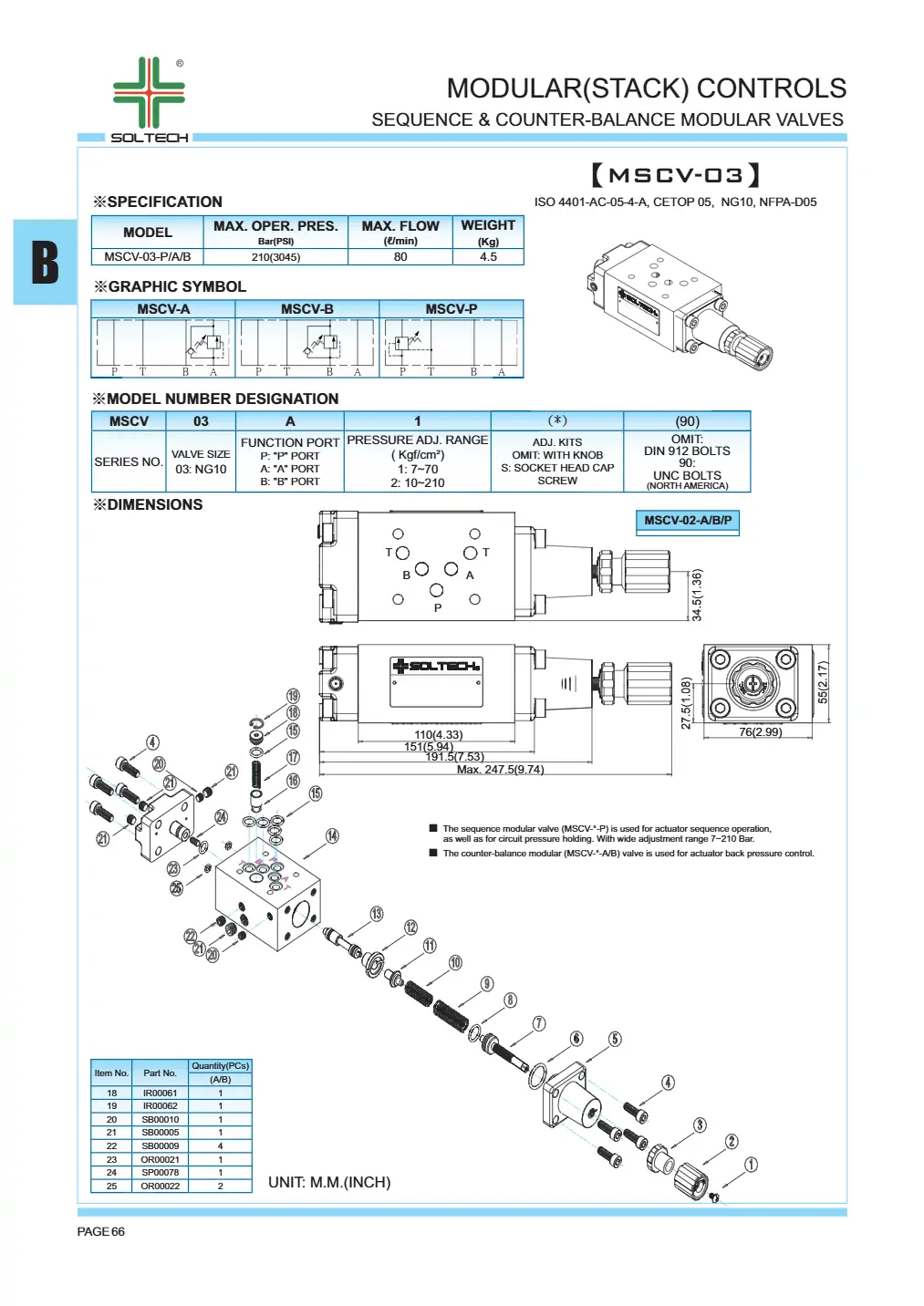

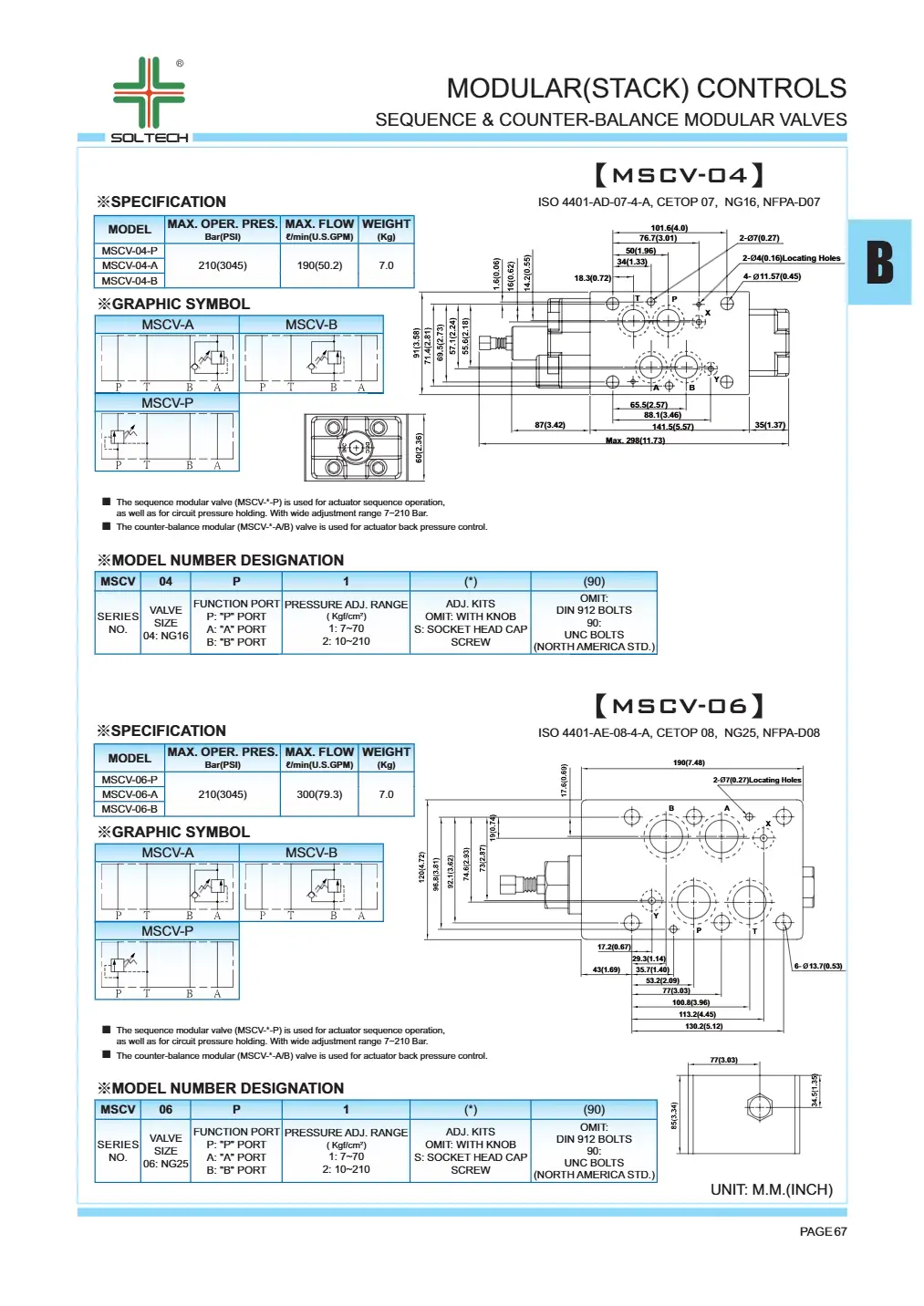

4. 叠加式抗衡阀 MSCV（平衡阀）

MSCV-02-A、MSCV-02-B

MSCV-04-A、MSCV-04-B

MSCV-06-A、MSCV-06-B

5. 叠加式减压阀 MBR

MBR-02-P、MBR-03-P

四、变量叶片泵系列

VP 低压变量叶片泵

VP-08-FA1、VP-12-FA3、VP-15-FA3、VP-20-FA3、VP-30-FA3、VP-40-FA3

双联叶片泵：VP20-20、VP30-30、VP40-40

HVP 中高压变量叶片泵

HVP-30-FA2、HVP-40-FA2、HVP-40-FA3、HVP-54-FA3

五、变量柱塞泵 PV 系列

PV016-A1-R、PV016-A2-R、PV016-A3-R、PV016-A4-R

PV020-A1-R、PV020-A2-R、PV020-A3-R、PV020-A4-R

PV023-A1-R、PV023-A2-R、PV023-A3-R、PV023-A4-R

PV270-A1-R、PV270-A2-R、PV270-A3-R

六、管式单向阀 / 节流阀

单向阀 CIT：CIT-02、CIT-03、CIT-04

节流阀 TV：TV-02、TV-03

单向节流阀 TC：TC-02、TC-03

七、型号后缀通用说明

1. D24：DC24V 线圈；A220：AC220V 交流线圈

2. N：标准出线；R1/R2：液控外控油口规格

3. B/C/H：调压压力段

4. 02=6 通径，03=10 通径，04=16 通径，06=25 通径

5. A/B/W：叠加阀油口对应 P/A/B 油路

成套适配说明

符合 ISO4401-03 标准 NG6（02 通径）模块化叠加液控单向阀，可与 DSG-02、MTC-02、MRV-02 全系 02 通径叠加阀、安装底座、M6 固定螺栓、密封垫片完全通用互换。阀体内置独立锥面单向密封结构，依靠对侧油路油压实现液控反向解锁，单向正向密封零静态内泄，多用于油缸单向锁止、防止负载自重下坠回路。全文无任何品牌标识，安装扭力、维保周期、油品规范与全系 02 通径阀统一标准。

一、型号逐位通用释义

1. MPC：叠加式液控单向阀，锥阀硬密封结构，依靠外部控制油压顶开单向阀芯实现反向通油；常态依靠弹簧压紧锥面，切断反向油路，保压性能远优于滑阀式单向元件。
2. 02：公称通径 NG6，标准四孔叠加油路安装基面，额定稳定通流 40L/min，瞬时峰值流量 45L/min；整套叠加阀组总堆叠层数不超过 5 层，多层堆叠易造成垫片挤压渗油。
3. B：受控锁止油口代号正向：P→B 油流可自由单向导通；反向：B 腔油液无法自行回流，仅当 A 腔通入控制油压时，内部顶杆顶开锥阀，B→A 油路解锁回流； 衍生型号 A（仅 A 腔锁止）、W（A/B 双向锁止），三款阀体外形一致，内部控制油路不可互换。
4. 隐藏默认后缀：标准开启压力 0.35MPa（代号 05）；标配 NBR 丁腈密封组件，适用油温区间 - 15~70℃；阀体采用内部泄油结构，无需单独外接外泄油管；渗氮硬化锥面，抗磨损、抗油泥附着。

选型核心红线

不可用普通直动叠加单向阀替代本阀，普通单向阀无液控解锁结构，反向永久锁死无法回程；不可混用 MPC-02A 与 MPC-02B，二者控制油路相反，装反会出现油缸无法缩回 / 伸出；长期连续流量不可超过 40L/min，高速油流冲刷会划伤锥面密封，造成保压快速泄压。

二、液压、安装通用额定参数（02 通径统一对标）

1. 承压参数 阀体壳体极限耐压 31.5MPa，长期连续额定工作压力 25MPa；单向锥面反向静态密封承压 25MPa，额定压力下 24 小时保压压降≤0.15MPa；短时冲击峰值压力不超过 28MPa。
2. 流量与液控参数 有效通流区间 0.5~40L/min；正向自由流通压降仅 0.1MPa；最低液控解锁压力为主油路压力 10%，空载最低解锁油压 0.38MPa；解锁响应时间 22ms，换向无明显滞后。
3. 单向弹簧参数 内置标准弹簧开启压力 0.35MPa，弹簧预紧力匹配垂直负载防下坠工况；不可更换低刚度弹簧，否则会出现无控制油压时轻微反向窜油。
4. 安装紧固规范 标准 4 颗 M6 内六角螺栓，对角分两次交叉锁紧，统一标准扭力13±1N·m，与 DSG、MTC、MRV 全系 02 叠加阀紧固扭力完全一致；叠加密封垫片为一次性耗材，拆装后必须更换全新垫片，垫片光滑贴合面朝向阀体端面，禁止装反、重复复用。
5. 介质与油液清洁要求 适配 VG32、VG46 抗磨液压油，推荐最佳工作油温 30~55℃；系统强制油液清洁度 NAS8 级，配套 25μm 精度回油滤芯；锥面密封精度极高，细微硬质杂质极易造成密封面凹痕，永久丧失保压能力。
6. 自重与工况适配 阀体自重 1.2kg；允许持续往复换向频次 140 次 / 分钟；额定负载运行噪音≤52dB，无节流啸叫，适配长时间静止保压工位。

三、MPC-02-B 专属油路动作逻辑

1、油缸伸出（P→B 正向供油）

油泵压力油经 P 口进入 B 腔，油压直接顶开 B 侧单向锥阀，油液顺畅流入油缸有杆 / 无杆腔，油缸平稳进给；此时 A 腔无控制油压，单向阀保持正向导通，无额外背压损耗。

2、中位断电锁止（无控制油压）

换向阀切换中位，A、P 油路泄压，内部顶杆失去推力，弹簧推动锥面压紧阀座，B 腔油路完全封闭。油缸负载受单向阀锁止约束，不会因自重、外力产生位移下坠，实现长时间静态保压。

3、油缸缩回（A 腔建立控制油压，反向解锁）

换向阀切换回程工位，高压油进入 A 控制腔，内部顶杆向前顶开 B 侧单向锥阀，B 腔油液可反向流通回流 T 口，油缸平稳缩回复位；控制油压消失后，锥阀立即复位重新锁止 B 腔油路。

四、MPC-02 全系功能型号横向对比表

标准自上而下叠加装配顺序

DSG-02 电磁换向阀 → MTC-02W 双向节流阀 → MPC-02-B 液控单向阀 → 02 通径底座；液控单向阀放置叠加组最底层，缩短锁止油路，减少油缸微动间隙。

五、现场标准化安装与调试步骤

1. 系统完全泄压，空载往复切换换向阀 20 次，排空阀体内部控制腔、单向腔滞留空气，空气残留会导致解锁卡顿、保压轻微窜动。
2. 叠加装配前擦拭阀体与底座贴合平面，保证平面度≤0.03mm，避免局部缝隙渗油。
3. 空载测试解锁功能：切换回程工位，确认油缸可顺畅缩回；中位静置 30 分钟，监测压力表压降，压降≤0.15MPa 为密封合格。
4. 带载往复复测动作 20 次，确认换向无冲击、无阀体震动异响，叠加结合面无渗油痕迹。
5. 连续带载运行 1 小时，油温升至 45℃后，对角二次复紧固定螺栓至标准扭力，消除热形变渗油隐患。

六、高频现场故障排查清单

1. 油缸断电缓慢下坠、保压快速泄压：B 腔锥面粘附油泥、密封面拉伤；拆解阀体使用无水酒精低压冲洗锥面，密封面出现划痕无法修复，需更换阀体总成，禁止砂纸打磨锥面。
2. 回程无法缩回、解锁失效：A 腔控制油路堵塞、先导阻尼孔油泥淤积；拆解清洗内部微小控制阻尼孔，禁止高压气枪直吹造成孔径扩径，解锁压力异常升高。
3. 叠加阀体四周持续渗油：叠加垫片重复使用老化、螺栓紧固扭力不均；更换全新超薄耐油叠加垫片，严格对角分次锁紧至 13±1N・m 标准扭力。
4. 油缸回程动作卡顿、抖动：控制油路混入大量空气；全行程往复排气，排空 A 腔控制腔滞留空气，消除解锁间歇阻滞。
5. 正向进给速度明显偏小：单向锥阀卡滞半开状态；拆解清理阀芯杂质，更换疲劳变形的单向弹簧。

七、安装维保硬性禁忌

1. 流量使用禁忌：禁止长期超过 40L/min 满流量正向流通，高压高速油流持续冲刷锥面密封，会快速出现凹痕，造成保压永久失效。
2. 装配垫片禁忌：叠加密封垫片严禁重复拆装复用，垫片受挤压形变后密封失效，会出现持续渗油故障；垫片光滑面必须贴合阀体端面，装反会堵塞内部微小控制油道。
3. 功能替代禁忌：MPC-02A、MPC-02B 不可互相替换，二者控制油路走向相反，装反后会出现油缸无法回程锁止失效安全隐患。
4. 油品清洁禁忌：禁止使用 NAS9 及以下低清洁度液压油，硬质金属杂质会刮伤高精度锥面密封，磨损后无修复手段，只能整体更换阀体。
5. 通径混用禁忌：02 通径液控单向阀与 03 通径阀底座、螺栓、密封垫片完全不通用，强行装配会造成油孔错位、油路内部串压，系统压力异常飙升。
6. 维保周期规范：每 1500 小时拆解清洗单向锥面、内部控制阻尼孔；每 3500 小时全套更换叠加密封垫片，与同规格 02 通径换向阀、节流阀同步完成系统换油、滤芯点检。
7. 背压禁忌：T 回油管路背压严禁超过 6MPa，过高背压会抵消单向弹簧预紧力，中位锁止时出现微量反向窜油。
8. 配件混用禁忌：不同开启压力的单向弹簧不可互换，低刚度弹簧会造成无控制油压时自动微开，负载缓慢位移。
