SOLTECH筌达MTC-02 MTC-03 MTC-04 MTC-06叠加式节流阀

品牌：SOLTECH 筌达液压

主营：电磁换向阀、电液换向阀、叠加阀、压力控制阀、变量叶片泵、柱塞泵、管式流量 / 单向阀、电磁溢流阀

一、电磁换向阀 SWG 系列（油研互换型）

SWG-02（NG6/6 通径，板式）

二位单头（2B 系列阀芯）

SWG-02-2B2-D24-N、SWG-02-2B2-A220-N

SWG-02-2B3-D24-N、SWG-02-2B3-A220-N

SWG-02-2B5-D24-N、SWG-02-2B60-D24-N

SWG-02-2B7-D24-N、SWG-02-2B8-D24-N

SWG-02-2B9-D24-N、SWG-02-2B10-D24-N

SWG-02-2B11-D24-N、SWG-02-2B12-D24-N

带缓冲后缀：2B2A、2B3A、2B12A、2B2B、2B3B、2B12B

三位双头（3C 系列阀芯）

SWG-02-3C2-D24-N、SWG-02-3C3-D24-N

SWG-02-3C4-D24-N、SWG-02-3C5-D24-N

SWG-02-3C60-D24-N、SWG-02-3C7-D24-N

SWG-02-3C8-D24-N、SWG-02-3C9-D24-N

SWG-02-3C10-D24-N、SWG-02-3C11-D24-N

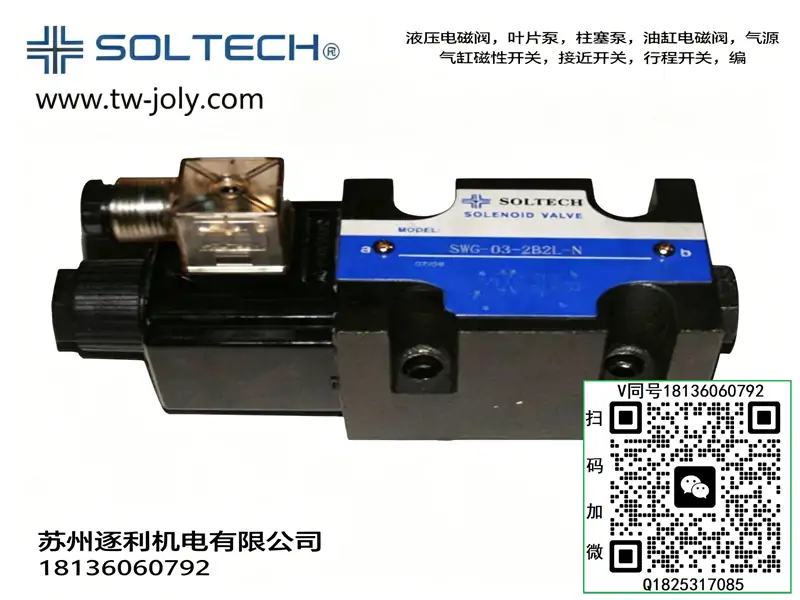

SWG-03（NG10/10 通径，板式）

二位单头

SWG-03-2B2-D24-N、SWG-03-2B3-D24-N

SWG-03-2B5、2B60、2B7、2B8、2B9、2B10、2B11、2B12

缓冲款：2B2A、2B3A、2B12A、2B2B、2B3B、2B12B

三位双头

SWG-03-3C2、3C3、3C4、3C5、3C60、3C7、3C8、3C9、3C10、3C11、3C12

SWG-VH 大流量电液换向阀（外置液控）

SWG-VH-3C2-D2-N、SWG-VH-3C3-D2-N、SWG-VH-3C4-D2-N

SWG-VH-3C2-R2-N、SWG-VH-3C3-R2-N、SWG-VH-3C4-R2-N

SWG-VH-3C2-R1-N、SWG-VH-3C3-R1-N、SWG-VH-3C4-R1-N

二、压力控制阀（DG/DT、BSG/BST 溢流阀）

直动远程调压阀 DG / DT

DG-01-B、DG-01-C、DG-01-H

DT-01-B、DT-01-C、DT-01-H

后缀释义：B=0.7\7MPa、C=3.5\14MPa、H=7~25MPa

电磁溢流阀 BSG（板式）

BSG-03-B-2P、BSG-03-C-2P、BSG-03-H-2P

BSG-03-B-3P、BSG-03-C-3P、BSG-03-H-3P

BSG-06-B-2P、BSG-06-C-2P、BSG-06-H-2P

BSG-10-H-3P

先导溢流阀 BST

BST-03-B、BST-03-C、BST-03-H

BST-06-B、BST-06-C、BST-06-H

三、全系列叠加阀

1. 叠加式溢流阀 MR

MR-02-A-1、MR-02-A-2、MR-02-A-3

MR-02-B-1、MR-02-B-2、MR-02-B-3

MR-02-P-1、MR-02-P-2、MR-02-P-3

MR-03-A-1/2/3、MR-03-B-1/2/3、MR-03-P-1/2/3

2. 叠加式单向阀 MPC

MPC-02-A、MPC-02-B、MPC-02-W

MPC-03-A、MPC-03-B、MPC-03-W

3. 叠加式单向节流阀 MTC

MTC-02-A、MTC-02-B、MTC-02-W

MTC-03-A、MTC-03-B、MTC-03-W

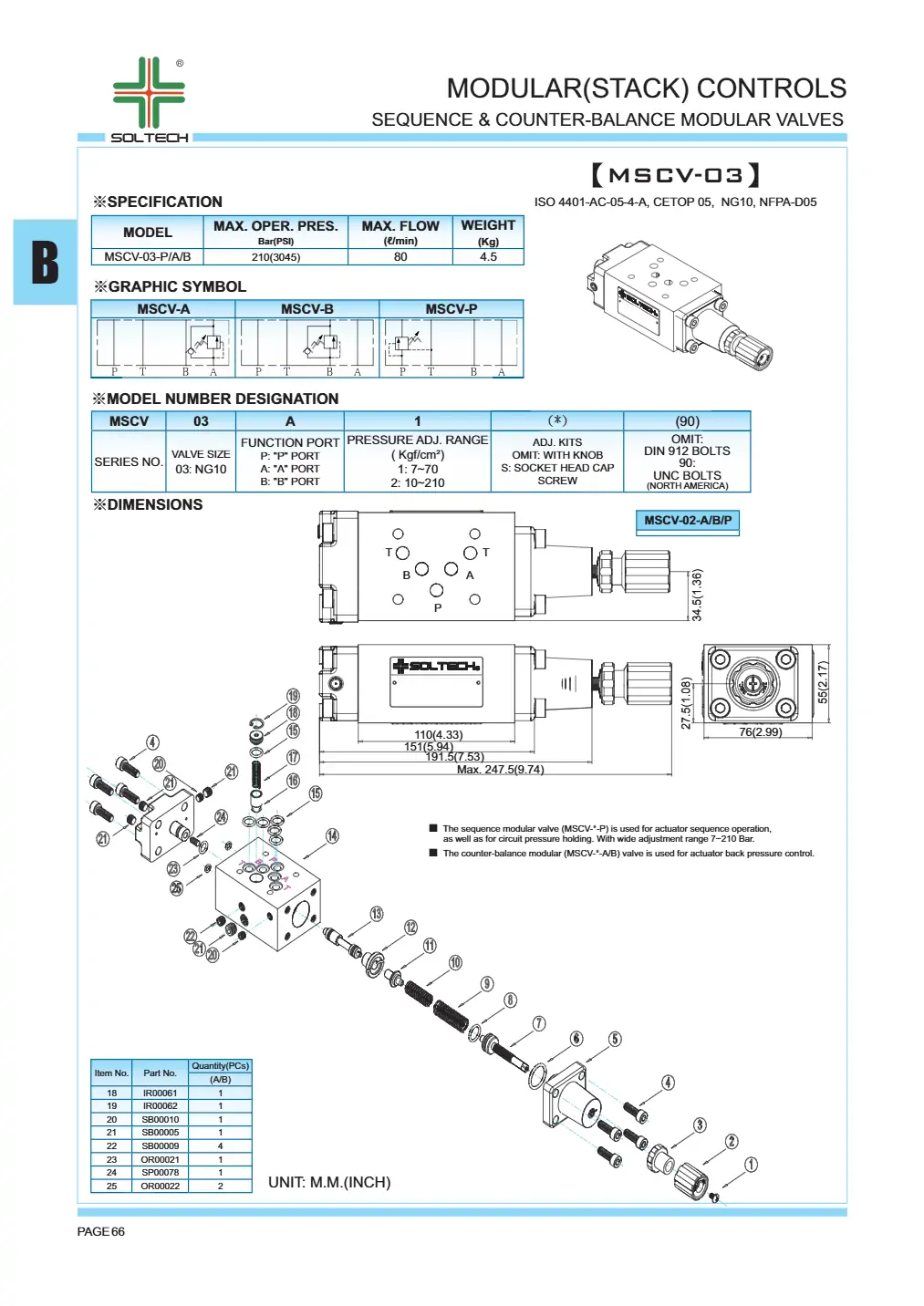

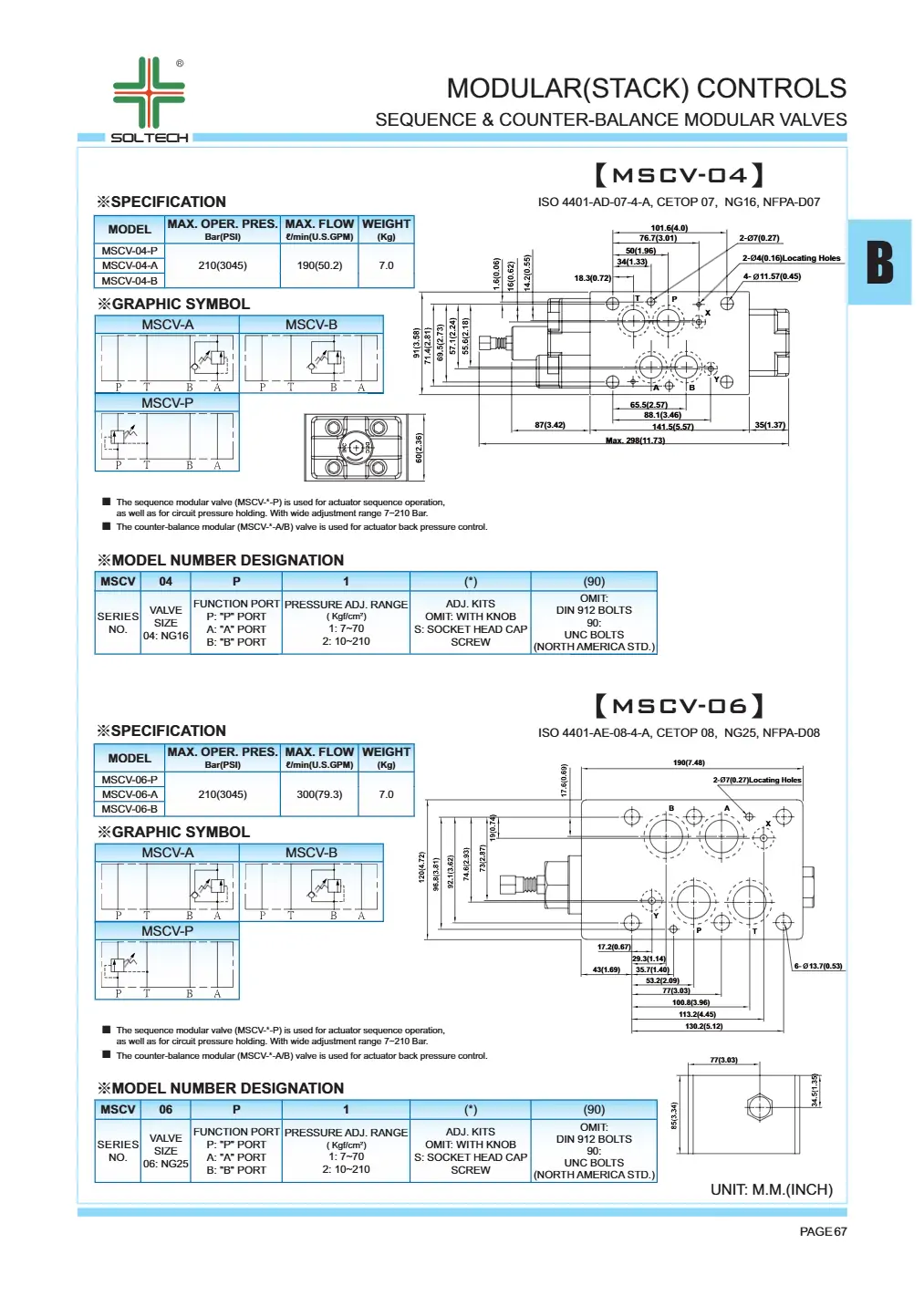

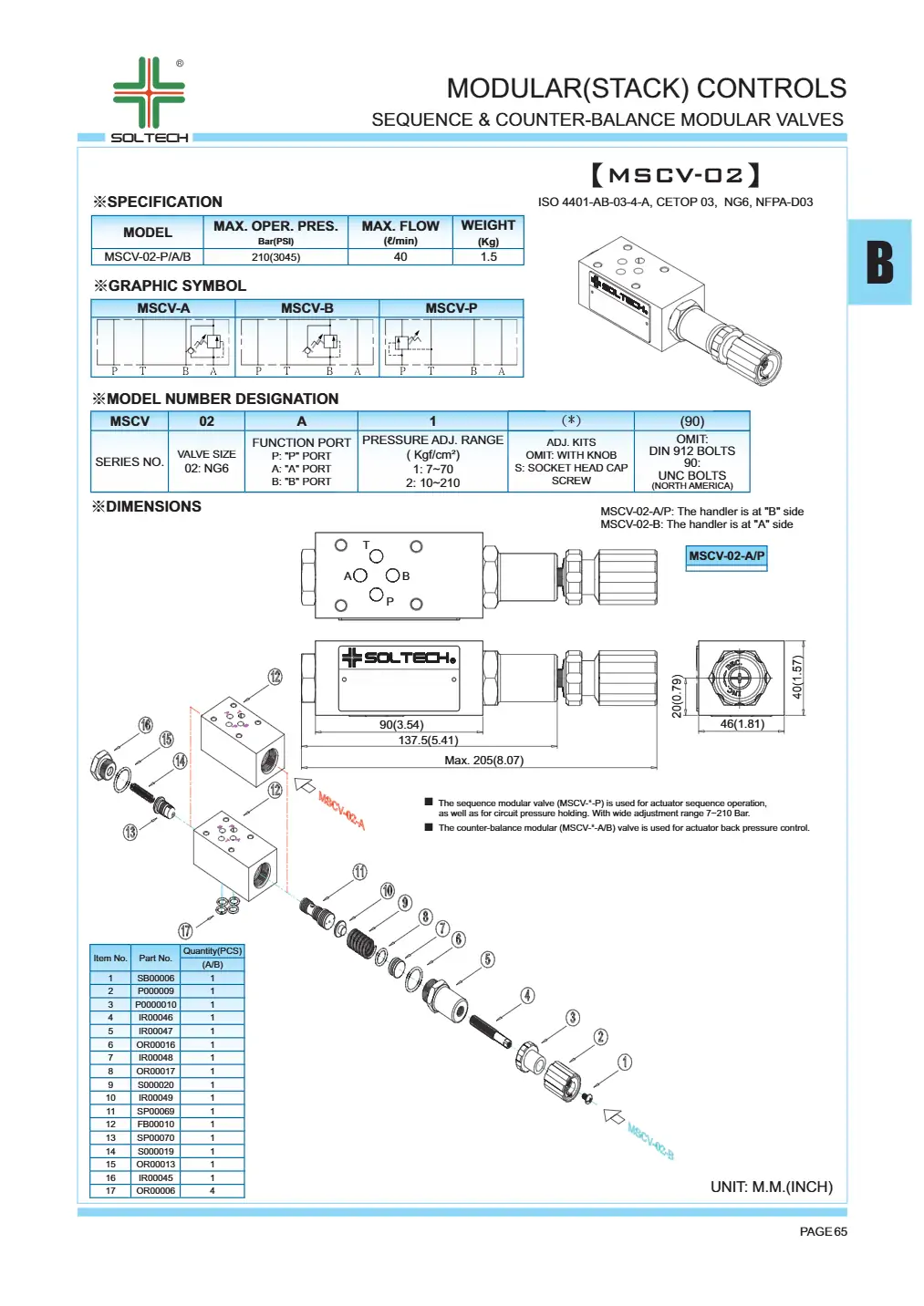

4. 叠加式抗衡阀 MSCV（平衡阀）

MSCV-02-A、MSCV-02-B

MSCV-04-A、MSCV-04-B

MSCV-06-A、MSCV-06-B

5. 叠加式减压阀 MBR

MBR-02-P、MBR-03-P

四、变量叶片泵系列

VP 低压变量叶片泵

VP-08-FA1、VP-12-FA3、VP-15-FA3、VP-20-FA3、VP-30-FA3、VP-40-FA3

双联叶片泵：VP20-20、VP30-30、VP40-40

HVP 中高压变量叶片泵

HVP-30-FA2、HVP-40-FA2、HVP-40-FA3、HVP-54-FA3

五、变量柱塞泵 PV 系列

PV016-A1-R、PV016-A2-R、PV016-A3-R、PV016-A4-R

PV020-A1-R、PV020-A2-R、PV020-A3-R、PV020-A4-R

PV023-A1-R、PV023-A2-R、PV023-A3-R、PV023-A4-R

PV270-A1-R、PV270-A2-R、PV270-A3-R

六、管式单向阀 / 节流阀

单向阀 CIT：CIT-02、CIT-03、CIT-04

节流阀 TV：TV-02、TV-03

单向节流阀 TC：TC-02、TC-03

七、型号后缀通用说明

1. D24：DC24V 线圈；A220：AC220V 交流线圈

2. N：标准出线；R1/R2：液控外控油口规格

3. B/C/H：调压压力段

4. 02=6 通径，03=10 通径，04=16 通径，06=25 通径

5. A/B/W：叠加阀油口对应 P/A/B 油路

成套适配说明：符合ISO4401-03标准NG6（02通径）模块化叠加流量控制阀，可与DSG-02、SWG-02、MRV-02全系02通径叠加阀、底座、M6固定螺栓、密封垫片完全通用互换。阀体集成独立节流调节组件与单向止回阀芯，正向节流调速、反向单向直通无节流背压，依靠多层堆叠集成油路，省去分体管式节流阀管路布置，广泛适配小型液压站、机床夹具、自动化往复油缸调速回路，全文无任何品牌相关参数与标识，安装、维保标准与全系02通径阀统一规范。

一、型号分段通用释义

• MTC：叠加式单向节流阀，集成节流调节+单向止回复合结构；正向油流经过节流槽实现速度调节，反向油流顶开单向阀芯绕过节流通道，无速度限制
• 02：公称通径NG6，标准四孔叠加油路安装基面，额定稳定通流35L/min，瞬时峰值流量40L/min，适配全部02规格叠加阀堆叠组合，整套叠加模块总堆叠层数不超过5层
• 后缀功能区分（MTC-02基础后追加功能代号）A：仅A油口单向节流，油缸伸出调速、缩回无节流直通B：仅B油口单向节流，油缸缩回调速、伸出无节流直通W：A、B双油口独立节流，油缸伸出、缩回速度可分开单独调节P：P进油口专用节流，用于泵源总路流量限制，不控制油缸执行速度
• 附加调节后缀：K=外置旋钮带锁紧螺母（通用标准款）；无标记=内六角调节螺钉，适配震动设备防止流量漂移；-20为标准结构版本，阀芯渗氮硬化处理
• 隐藏默认配置：标配NBR丁腈密封组件，适用油温区间-15~70℃；单向阀芯标准开启压力0.05MPa，反向直通压降极低
• 选型红线：不可混用02通径与03通径节流阀，底座油孔、螺栓规格完全不通用；单A/B型节流阀不可替代W双向节流阀用于油缸双向调速回路，无节流一侧会出现负载俯冲、速度失控；长期连续流量不可超过35L/min，高速油流冲刷会快速磨损节流精密刃口，造成速度永久漂移。

二、液压、安装通用额定参数（02通径统一对标）

• 承压参数：阀体壳体极限耐压31.5MPa，长期连续额定工作压力25MPa；单向阀芯反向静态密封承压25MPa，负载冲击工况无反向窜油渗漏
• 流量调节性能：有效流量调节区间0.3~35L/min；正向节流最低工作压差0.4MPa；反向自由流通压降仅0.05MPa；流量调节重复精度≤±2%，常规负载波动下油缸行进速度无明显波动
• 单向阀基础参数：内置微型锥形单向阀芯，弹簧预紧开启压力0.05MPa，反向回油可无阻滞快速回流，不产生额外背压损耗
• 安装紧固规范：标准4颗M6内六角螺栓，对角分两次交叉锁紧，统一标准扭力13±1N·m，与DSG、SWG、MRV全系02叠加阀紧固扭力完全一致；叠加密封垫片为一次性耗材，拆装后必须更换全新垫片，垫片光滑贴合面朝向阀体端面，禁止装反、重复复用
• 介质与油液清洁要求：适配VG32、VG46抗磨液压油，推荐最佳工作油温30~55℃；系统强制油液清洁度NAS8级，配套25μm精度回油滤芯；节流刃口配合精度高，细微硬质杂质极易划伤节流槽，引发速度调节失效
• 自重与工况噪音：阀体自重1.35kg；节流小幅开口工况最大运行噪音≤56dB，全开大流量工况无明显啸叫震动；允许持续往复换向频次150次/分钟

三、通用油路动作逻辑（分单口/双向结构）

1、MTC-02A（仅A口节流）

油缸伸出：P→A正向供油，单向阀芯受压闭合，油流强制经过A侧节流槽，旋转调节螺钉控制节流开口，精准限制伸出速度；油缸缩回：B→A回油反向顶开单向阀芯，绕过节流通道无阻滞快速回流，缩回速度不受限制。

2、MTC-02B（仅B口节流）

油缸缩回：P→B正向供油，单向阀芯闭合，油流经过B侧节流槽控制缩回速度；油缸伸出：A→B回油顶开单向阀芯直通回流，伸出全速无速度限制。

3、MTC-02W（A/B双向独立节流）

油缸伸出受控A侧节流、回程受控B侧节流，两侧调节机构完全独立，可分别设定伸出、缩回不同行进速度；换向阀中位封闭油路时，两侧单向阀芯依靠负载背压紧密闭合，不影响油缸短时保压锁止效果。

四、MTC-02全系功能型号横向对比表

五、现场标准化速度调节操作步骤

1. 系统完全泄压，空载往复动作油缸20次，排空阀体内部油路滞留空气，空气残留会造成油缸低速爬行、速度忽快忽慢抖动。
2. 松开调节头配套防松锁紧螺母，逆时针完全旋松调节螺钉，节流槽全开，油缸双向全速运行。
3. 设备空载持续运行，顺时针单次旋转调节螺钉1/10圈，间隔20秒等待油路流量稳定，逐步缩小节流开口降低油缸行进速度。
4. 速度调节至工艺规定标准后，锁紧两侧防松螺母，避免设备长期震动导致调节螺钉偏移、速度发生变化。
5. 带载往复复测动作20次，确认双向运行速度稳定无波动、无节流啸叫、无油缸爬行卡顿现象。

六、高频现场故障排查清单

• 油缸行进速度忽快忽慢、低速爬行：油路积存空气、节流刃口粘附油泥杂质；处理方案：系统全程空载循环排气，拆解阀体使用无水酒精冲洗节流阀芯与单向阀芯，禁止使用砂纸打磨精密节流刃口。
• 调节螺钉完全旋紧仍无法降低行进速度：内部单向阀芯卡滞常开，油流直接绕过节流通道；处理方案：拆解清理单向阀芯附着杂质，同步更换系统25μm精度回油滤芯。
• 阀体叠加结合面四周持续渗油：叠加密封垫片重复使用老化变形、螺栓紧固扭力不均匀；处理方案：更换全新超薄耐油叠加垫片，对角分次复紧螺栓至标准13±1N·m扭力。
• 节流调节时产生尖锐啸叫、管路震动剧烈：节流开口过小、油路两端压差过大；处理方案：适度放大节流开口，降低支路进出油压差，消除油流涡流啸叫。
• 长期运行后速度自动变快：节流刃口磨损、单向阀芯密封面拉伤；处理方案：无法修复磨损刃口，直接更换整套节流阀阀体。

七、安装维保硬性禁忌（全部注意事项独立本段，无承接、结束语夹带）

• 流量使用禁忌：禁止长期超过35L/min满流量通过节流槽，高速高压油流冲刷会快速磨损节流精密刃口，造成速度调节永久失控。
• 装配垫片禁忌：叠加密封垫片严禁重复拆装复用，垫片受挤压形变后密封失效，会出现持续渗油故障；垫片光滑面必须贴合阀体端面，装反会堵塞内部微小控制油道。
• 功能替代禁忌：单A、单B单侧节流阀不可替代W双向节流阀用于油缸双向调速回路，无节流一侧负载会出现俯冲、速度失控安全隐患。
• 油品清洁禁忌：禁止使用NAS9及以下低清洁度液压油，硬质金属杂质会刮伤节流刃口与单向密封锥面，磨损后无修复手段，只能整体更换阀体。
• 通径混用禁忌：02通径节流阀与03通径阀底座、螺栓、密封垫片完全不通用，强行装配会造成油孔错位、油路内部串压，系统压力异常飙升。
• 维保周期规范：每1200小时拆解清洗节流阀芯、单向阀芯与内部微小油道；每3500小时全套更换叠加密封垫片，与同规格02通径换向阀、溢流阀同步完成系统换油、滤芯点检。
